加速度传感器手册

加速度传感器原理结构使用说明校准和参数解释一、加速度传感器原理：加速度传感器是一种能够测量物体在三个空间维度上的加速度变化的传感器。

其工作原理基于牛顿第二定律，即F=ma，其中F为作用力，m为物体的质量，a为物体的加速度。

传感器通过测量物体上的惯性力来间接测量物体的加速度。

一般情况下，加速度传感器是基于微机械系统（MEMS）技术制造的。

二、加速度传感器结构：加速度传感器的主要结构包括质量块（或称为振动子系统）、阻尼器、感受层以及电子转换装置。

质量块通常是一个微小的振动系统，可以沿多个轴向振动。

当物体受到外力或加速度影响时，质量块的相对位置发生改变，从而产生相应的电信号输出。

三、加速度传感器使用说明：1.安装：加速度传感器通常需要固定在被测物体上，可以使用螺栓、胶水、焊接等方式进行安装。

需要注意的是，传感器的位置和方向应该与被测物体的运动方向保持一致。

2.供电：传感器通常需要外部直流电源供电，供电电压和电流应符合传感器的要求。

3.输出信号：加速度传感器的输出信号通常为模拟信号（如电压或电流），也有一些传感器输出数字信号。

用户在使用传感器时需要根据实际需求来选择合适的信号处理方式。

4.数据处理：传感器的输出信号可以连接到数据采集设备或控制系统中进行进一步处理和分析。

用户可以根据需求选择合适的数据处理方法和算法。

5.维护：加速度传感器通常需要定期检查和维护，包括清洁传感器表面、检查传感器连接是否松动等。

四、加速度传感器校准：为了确保加速度传感器测量结果的准确性和可靠性，通常需要进行校准。

校准可以分为两个步骤：静态校准和动态校准。

1.静态校准：静态校准主要是通过将传感器放置在水平面上并保持静止状态来进行。

根据重力加速度的方向可以计算出传感器在其坐标轴上的零偏差或者非线性误差。

2.动态校准：动态校准主要是通过将传感器连接到知道真实加速度的振动台或运动载体上进行。

通过与已知加速度值进行比较，可以计算出传感器的灵敏度和线性误差。

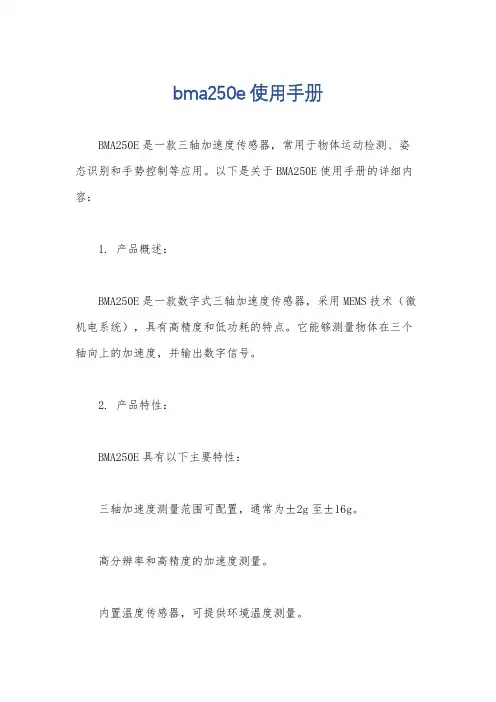

bma250e使用手册BMA250E是一款三轴加速度传感器，常用于物体运动检测、姿态识别和手势控制等应用。

以下是关于BMA250E使用手册的详细内容：1. 产品概述：BMA250E是一款数字式三轴加速度传感器，采用MEMS技术（微机电系统），具有高精度和低功耗的特点。

它能够测量物体在三个轴向上的加速度，并输出数字信号。

2. 产品特性：BMA250E具有以下主要特性：三轴加速度测量范围可配置，通常为±2g至±16g。

高分辨率和高精度的加速度测量。

内置温度传感器，可提供环境温度测量。

低功耗设计，适用于电池供电的应用。

支持I2C和SPI接口，方便与主控设备通信。

3. 硬件接口：BMA250E可以通过I2C或SPI接口与主控设备进行通信。

你需要根据你的应用选择合适的接口，并连接相应的引脚。

在连接时，请确保正确连接供电引脚、地引脚和数据引脚。

4. 寄存器配置：BMA250E内部有一系列寄存器，用于配置传感器的工作模式、测量范围和输出数据速率等参数。

你可以通过读写寄存器来配置传感器以满足你的应用需求。

具体的寄存器配置信息可以在BMA250E 的数据手册中找到。

5. 数据输出：BMA250E通过I2C或SPI接口将测量到的加速度数据传输给主控设备。

你可以根据需要选择合适的数据输出速率和分辨率。

传感器还可以输出温度数据，用于环境温度监测。

6. 功能示例：BMA250E可以应用于许多不同的应用场景，如运动检测、姿态识别和手势控制。

你可以根据具体需求配置传感器的工作模式和参数。

例如，你可以将传感器配置为在特定加速度阈值超过时触发中断，或者通过检测特定的手势来触发相应的操作。

7. 注意事项：在使用BMA250E时，请注意以下事项：确保正确连接传感器的供电引脚和地引脚，以及与主控设备的通信引脚。

仔细阅读BMA250E的数据手册，了解传感器的功能和寄存器配置。

根据你的应用需求，选择合适的加速度测量范围和输出数据速率。

加速度传感器的使用方法加速度传感器是一种常见的传感器，它可以检测和测量物体的加速度。

在很多领域中，加速度传感器都被广泛应用，例如智能手机、汽车、工业设备等。

本文将介绍加速度传感器的使用方法。

使用加速度传感器前需要了解其工作原理。

加速度传感器基于微机电系统（MEMS）技术，内部包含微小的质量和弹簧系统。

当物体加速度发生变化时，质量会受到力的作用而发生位移，传感器可以测量这个位移并转换成电信号输出。

接下来，我们来讨论加速度传感器的安装和连接。

通常情况下，加速度传感器会通过引脚连接到主控制器或数据采集设备。

在安装时，需要注意将传感器的引脚正确连接到相应的接口上，确保传感器与主控制器的通信正常。

在实际应用中，加速度传感器通常需要进行校准。

校准可以提高传感器的准确性和稳定性。

校准的过程包括确定传感器的零点偏移和灵敏度。

零点偏移是指在没有加速度作用下传感器输出的值，需要将其调整到零位。

灵敏度是指单位加速度变化引起的传感器输出变化，可以通过标定和校准来确定。

在使用加速度传感器时，还需要注意传感器的安装位置和方向。

传感器应尽可能与物体的加速度方向垂直安装，这样可以获得最准确的测量结果。

此外，传感器还需要避免受到外界干扰，如震动、温度变化等，这些干扰可能会影响传感器的测量结果。

在进行数据采集和处理时，可以使用相应的软件或编程语言来读取和解析传感器输出的数据。

通过分析传感器输出的数据，可以获取物体的加速度信息。

在某些应用中，还可以通过进一步处理和计算，获取物体的速度和位移等相关信息。

需要注意的是，在实际应用中，加速度传感器的测量范围和精度是很重要的指标。

不同的应用场景可能需要不同范围和精度的传感器。

在选择传感器时，需要根据具体需求来确定合适的型号和规格。

总结一下，加速度传感器是一种常用的传感器，可以用于测量物体的加速度。

在使用加速度传感器时，需要了解其工作原理，并正确安装和连接传感器。

校准和安装位置也是使用加速度传感器时需要注意的问题。

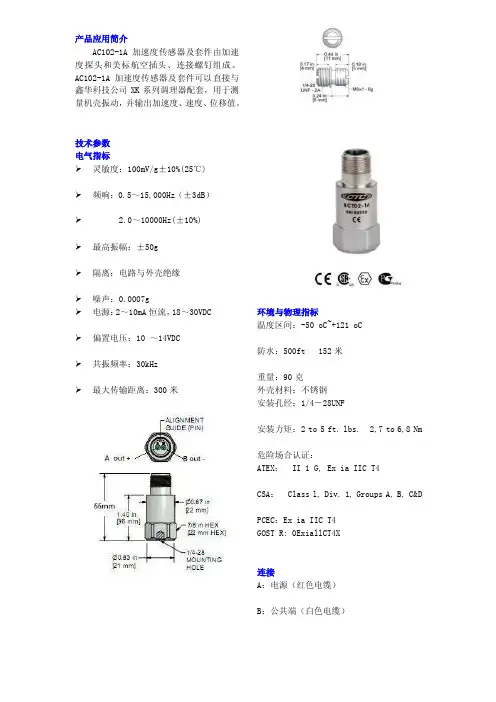

产品应用简介
AC102-1A加速度传感器及套件由加速度探头和美标航空插头、连接螺钉组成。

AC102-1A加速度传感器及套件可以直接与鑫华科技公司XK系列调理器配套，用于测量机壳振动，并输出加速度、速度、位移值。

技术参数
电气指标
灵敏度：100mV/g±10%(25℃)
频响：0.5～15,000Hz（±3dB）
2.0～10000Hz(±10%)
最高振幅：±50g
隔离：电路与外壳绝缘
噪声：0.0007g
电源：2～10mA恒流，18～30VDC
偏置电压：10 ～14VDC
共振频率：30kHz
最大传输距离：300米
环境与物理指标
温度区间：-50 oC~+121 oC
防水：500ft 152米
重量：90克
外壳材料：不锈钢
安装孔经：1/4－28UNF
安装力矩：2 to 5 ft. lbs. 2,7 to 6,8 Nm
危险场合认证：
ATEX： II 1 G, Ex ia IIC T4
CSA： Class l, Div. 1, Groups A, B, C&D
PCEC：Ex ia IIC T4
GOST R: 0ExiallCT4X
连接
A：电源（红色电缆）
B：公共端（白色电缆）
COM：屏蔽层
定货指南
M/AC102-1A 公制练级螺纹
加速度传感器（转接螺丝 1/4-28”→M6×1）AC102-1A 英制链接螺纹。

三轴加速度传感器模块使用说明概述H48C三轴加速度传感器能测量在三个轴（X、Y、Z）方向上的±3g的加速度值，模块板载一个自动负载调节器，为H48C提供3.3V的电源，H48C输出的模拟信号（电压）由模块上的MCP3204（四通道，12-bit）读取并转换为数字信号输出。

特点●测量范围±3g（每个轴）●使用MEMS (微型机电系统) 技术，实现自动补偿●板载自动负载调节器，和高解析度的ADC●体积小巧：0.7" x 0.8" (17.8 mm x 20.3 mm)●工作温度范围广-25° to 75° C基本连线图H48C连接到C51上只需要直接选择任意三个脚连接连接即可，如图1图 1* 与单片机连接的引脚可以任意选择工作原理通过MEMS技术，和内置的补偿H48C加速度传感器通过MCP3204模数转换器实现同步输出，要获取指定轴加速度的值，实际上是读取指定轴的电压在通过下面的公式计算出加速度的值，公式如下：G = ((axis – vRef) / 4095) x (3.3 / 0.3663)在这个公式中axis和vRef表示通过AD转化得到的计数值，4095是一个12-bitADC的最大计数输出，3.3是H48C提供给内部的电压，0.3663是加速度1g的时候H48C输出的电压。

我们可以把公式简化成如下表达式。

G = (axis – vRef) x 0.0022引脚的定义以及说明（1）CLK 同步时钟输入（2）DIO 双向数据/从主机通信（3）Vss 电源地（0V）（4）Zero-G “自由落体”输出，高电平有效（5）CS\ 片选信号，低电平有效（6）Vdd 电源+5v标号说明最小典型最大单位V DD工作电压 4.5 5.0 5.5 V V SS地连接0 VI DD工作电流7 10 MaV IH高电压输入0.7 V DD V V IL低电压输入0.3 V DD V V OH高电压输出 4.1 V V OL低电压输出0.4 V采样率200 Sps ADC（MCP3204）分辨率12 Bit测量范围-3 +3 g敏感度366.3 mV/g精度10 %非线性度-2 +2 %工作温度范围-25 75 ℃Zero-G输出高电平 3.2 3.3 VZero-G输出延时 1 ms 确定H48C的X、Y、Z 轴如下图关于MCP3204Microchip 的MCP3204/3208 器件是具有片上采样和保持电路的12 位逐次逼近型模数（Analog-to-Digital，D）转换器。

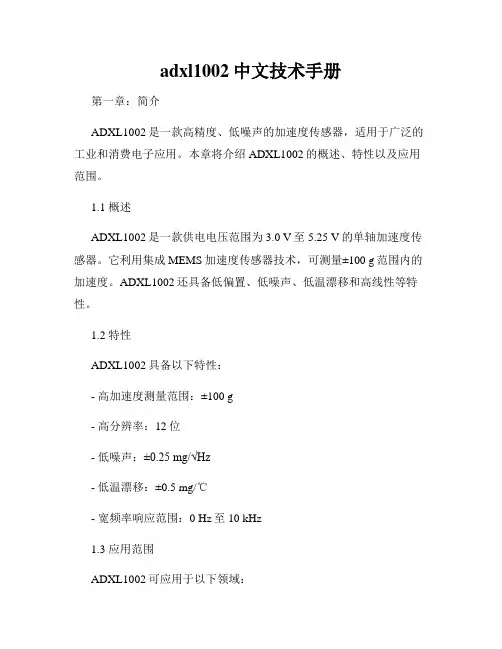

adxl1002中文技术手册第一章：简介ADXL1002是一款高精度、低噪声的加速度传感器，适用于广泛的工业和消费电子应用。

本章将介绍ADXL1002的概述、特性以及应用范围。

1.1 概述ADXL1002是一款供电电压范围为3.0 V至5.25 V的单轴加速度传感器。

它利用集成MEMS加速度传感器技术，可测量±100 g范围内的加速度。

ADXL1002还具备低偏置、低噪声、低温漂移和高线性等特性。

1.2 特性ADXL1002具备以下特性：- 高加速度测量范围：±100 g- 高分辨率：12位- 低噪声：±0.25 mg/√Hz- 低温漂移：±0.5 mg/℃- 宽频率响应范围：0 Hz至10 kHz1.3 应用范围ADXL1002可应用于以下领域：- 工业控制和自动化- 物流与运输监测- 安防与防护系统- 体育运动设备第二章：Pin功能与电气特性本章节将详细介绍ADXL1002的Pin功能和电气特性。

2.1 Pin功能ADXL1002的引脚功能如下：- VPOS（引脚1）：正电源输入- VS（引脚2）：直流电源地- VOUT（引脚3）：电压输出- NC（引脚4）：无连接- VS（引脚5）：直流电源地- VNEG（引脚6）：负电源输入- NC（引脚7）：无连接2.2 电气特性ADXL1002的电气特性如下：- 工作电源电压范围：3.0 V至5.25 V- 工作温度范围：-40℃至+125℃- 电源电流：2.5 mA（工作模式）- 储存温度范围：-65℃至+150℃第三章：功能与工作原理本章节将介绍ADXL1002的功能和工作原理。

3.1 功能ADXL1002拥有以下功能：- 高精度加速度测量：ADXL1002可测量±100 g范围内的加速度，并根据输入电压输出相应的电压信号。

- 双极性输出：ADXL1002的输出信号为双极性的直流电压，可通过外部电路进行增益和滤波处理。

加速度传感器原理结构使用说明校准和参数解释
1.安装：将传感器固定在需要测量加速度的物体上，确保传感器与物
体的接触牢固。

2.接线：根据传感器的规格书和制造商提供的接线图，正确连接传感
器与测量设备或系统。

3.供电：根据传感器的工作电压要求，为传感器提供适当的电源。

4.编程：根据传感器的规格书和厂家提供的编程手册，编写适当的代
码来读取传感器的输出数据。

5.数据处理：根据应用需求，对传感器输出的数据进行处理和分析，
例如进行滤波、计算速度、位移等。

为了确保准确测量加速度，加速度传感器需要进行校准。

校准可分为
静态校准和动态校准两种方式。

1.静态校准：将加速度传感器放置在静止状态下，记录其输出值，然
后根据物理的力学原理进行校准，使传感器的输出与已知准确的加速度匹配。

2.动态校准：将加速度传感器暴露在已知加速度的环境中，比如进行
加速、减速、旋转等，通过比较传感器的输出与已知的加速度进行校准。

1.测量范围：指传感器能够测量的最大加速度范围。

2.灵敏度：指传感器对于单位加速度变化的输出变化。

3.频率响应：指传感器能够精确测量的频率范围。

4.噪声：指传感器输出的不确定性，通常以均方根值（RMS）来表示。

5.分辨率：指传感器能够区分的最小加速度变化。

6.非线性度：指传感器输出与输入之间的误差。

7.温度效应：指传感器输出与环境温度变化之间的关系。

总结：。

98893 Rev.B 01/10Output, 4-20 mA Full scale, 20 mA (±5%) ............................................................. see Table 1 on back Frequency response:±10% ....................................................................................... 10 Hz - 1.0 kHz ±3 dB ....................................................................................... 4 Hz - 2 kHz Repeatability .............................................................................. ±2%Transverse sensitivity, max ....................................................... 5%Output, dynamic PC421xxx-yy-DA PC421xxx-yy-DV Sensitivity (±10%) ....................................................................... 100 mV/g 100 mV/ ips Full scale .................................................................................... 20g, peak 1.5 ips @ 1kHz Frequency response:±3 dB ....................................................................................... 2.5 Hz - 10 kHz 2.5 Hz - 2.5 kHz Amplitude nonlinearity, maximum ............................................ 1%Resonant frequency, mounted, nominal ................................... 21 kHz Transverse sensitivity, max ....................................................... 5%Electrical Power requirements (Two wire loop power):Voltage (between pins A & B) .................................................... 10 VDC min, 30 VDC max Loop resistance 1 at 24 VDC, maximum ..................................... 700ΩTurn on time, 4-20 mA loop ....................................................... 30 seconds Grounding................................................................................... case isolated, internally shielded Environmental Temperature range .................................................................... –40 to 85°C Vibration limit ........................................................................... 250 g peak Shock limit ................................................................................ 2,500 g peak Sealing ...................................................... ................................ hermetic PhysicalSensing element design ............................................................ PZT ceramic / shear Weight ....................................................................................... 320 grams Case material ............................................................................. 316L stainless steel Mounting .................................................................................... 1/4 - 28 captive bolt PC421xxx-yy PC425xxx-yy-Dz Outut connector , MIL-C-5015 style ........................................... 2 pin 3 pin Mating connector ....................................................................... R6 type R6G type Recommended cabling .............................................................. J9T2A J9T3AConnectionsFeatures • Peak equivalent, true RMS or true peak output • Optional dynamic signal output • C orrosion resistant • Hermetic seal • ESD protection • Overload protection • Reverse wiring protectionModel PC421 Loop Powered Sensor (LPS TM )Side exit, 4-20mA The 4-20 mA output of the PC421 Series is proportional to vibration. An output of 4 mA indicates a level of 0 ips or no vibration present for velocity output models and 0 g for acceleration output models. A full-scale reading of 20 mA indicates that the maximum range (RMS, Equivalent Peak or True Peak) of the chosen unit, acceleration of velocity, is present.The dynamic signal output is an optional addition. Any of the base sensor models can also have dynamic signal output. Adding -DA to a model specifies a dynamic acceleration signal output (100 mV/g). Adding -DV to a model specifies a dynamic velocity signal output (100 mV/ips). Benefits • Choice of output: RMS, equivalent peak, and true peak; permits you to choose the sensor that best fits your industrial requirements • Provides continuous trending of overall machine vibration • Can help guide maintenance • Dynamic signal output allows spectral vibration measurements using a single sensorSee back for notes.Due to continued research and product development, Wilcoxon Research reserves the right to amend this specification without notice.P C 421xxx-yy P C 421xxx-yy-Dz Connector pin Connector pin Function shell shell ground A A loop positive (+)B B loop negative (-)NA C dynamic signalxxx (4-20 mA output type) -yy (full scale) -Dz (dynamic output)AAR = acceleration, RMS -05 = 5 g (49 m/sec2) -DA = dynamic acceleration 100 mV/gAP = acceleration, equivalent peak B -10 = 10 g (98 m/sec2) (10.2 mV/ m/sec2)ATP = acceleration, true peak C -20 = 20 g (196 m/sec2) -DV = dynamic velocity 100 mV/ips (3.94 mV/ mm/sec)VR = velocity, RMS -05 = 0.5 i.p.s. (12.8 mm/sec) -DA = dynamic acceleration 100 mV/g VP = velocity, equivalent peak B -10 = 1.0 i.p.s. (25.4 mm/sec) (10.2 mV/ m/sec2)VTP = velocity, true peak C -20 = 2.0 i.p.s. (50.8 mm/sec) -DV = dynamic velocity 100 mV/ips -30 = 3.0 i.p.s. (76.2 mm/sec) (3.94 mV/ mm/sec) -50 = 5.0 i.p.s. (127 mm/sec)Table 1: PC421xxx-yy-Dz Model Number SelectionA Dynamic output is an option on all models. If dynamic output option is not desired, do not add -DA or -DV to the model number.BEquivalent peak output is developed based on the true RMS value of vibration. For a pure sine wave, the equivalent peak output is 1.414 times the RMS value.C True peak output is based on the actual measured peak value using the time waveform and is not based on the RMS calculation.Notes: 1 maximum loop resistance (RL) can be calculated by:V DC power - 10 V RL (max. resistance) = 20 mA2 Lower resistance is allowed, greater than 10Ω recommended3 Minimum R L wattage determined by: (0.0004 x R L )All wire and cable used for installation of the PC421-series sensor should be shielded. Gener-ally accepted instrumentation wiring practice considers the best way to ground the shield is to connect it at the measurement end of the cable. The shield should not be wired to ground at the sensor end of the cable. Wilcoxon R6W, R6GQAI, R6GQI and R6QI type connectors all leave the shield unconnected at the sensor end of the cable.Wilcoxon Research Inc20511 Seneca Meadows ParkwayGermantown, MD 20876USATel: 301 330 8811Fax: 301 330 8873Email:********************。

Lance LC07系列LanceLC07系列内装IC应变加速度传感器用户手册朗斯测试技术有限公司LANCE MEASUREMENT TECHNOLOGIES CO.,LTD.目录一、概述 (2)二、技术指标·······································2三、使用方法及注意事项 (4)四、附件及随机文件 (13)全国销售电话：4008-824-824 更多资料详情：一、概述加速度的测量：在大于0.3Hz时，利用压电加速度传感器—电荷放大器测量系统或内装IC压电加速度传感器都可以进行理想的测量。
