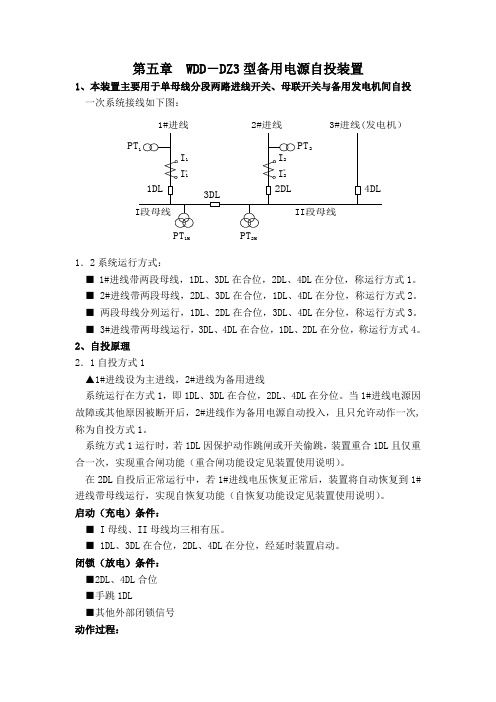

第五章 WDD －DZ3型备用电源自投装置1、本装置主要用于单母线分段两路进线开关、母联开关与备用发电机间自投 一次系统接线如下图：I 1DL1I 1*2DLPT I 22I 2*3DL1#进线2#进线PT 1PT 1MPT 2MII段母线I段母线4DL3#进线(发电机）1．2系统运行方式：■ 1#进线带两段母线，1DL 、3DL 在合位，2DL 、4DL 在分位，称运行方式1。

■ 2#进线带两段母线，2DL 、3DL 在合位，1DL 、4DL 在分位，称运行方式2。

■ 两段母线分列运行，1DL 、2DL 在合位，3DL 、4DL 在分位，称运行方式3。

■ 3#进线带两母线运行，3DL 、4DL 在合位，1DL 、2DL 在分位，称运行方式4。

2、自投原理 2．1自投方式1▲1#进线设为主进线，2#进线为备用进线系统运行在方式1，即1DL 、3DL 在合位，2DL 、4DL 在分位。

当1#进线电源因故障或其他原因被断开后，2#进线作为备用电源自动投入，且只允许动作一次,称为自投方式1。

系统方式1运行时，若1DL 因保护动作跳闸或开关偷跳，装置重合1DL 且仅重合一次，实现重合闸功能（重合闸功能设定见装置使用说明）。

在2DL 自投后正常运行中，若1#进线电压恢复正常后，装置将自动恢复到1#进线带母线运行，实现自恢复功能（自恢复功能设定见装置使用说明）。

启动（充电）条件：■ I 母线、II 母线均三相有压。

■ 1DL 、3DL 在合位，2DL 、4DL 在分位，经延时装置启动。

闭锁（放电）条件： ■2DL 、4DL 合位 ■手跳1DL■其他外部闭锁信号 动作过程：■ 2DL 自投装置启动（充电）完成后，若检测到I 母线、II 母线均无压，UX1无压，I1无流，则延时t2，跳开1DL ，装置确认1DL 跳开,UX1无压，UX2有压，I 母线、II 母线均无压后，则合2DL 。

■ 1DL 重合装置启动（充电）完成后，若检测到I 母线、II 母线均无压， UX1有压，1DL 在分位，并且整定控制字SW3设为允许后，重合1DL 且仅重合一次。

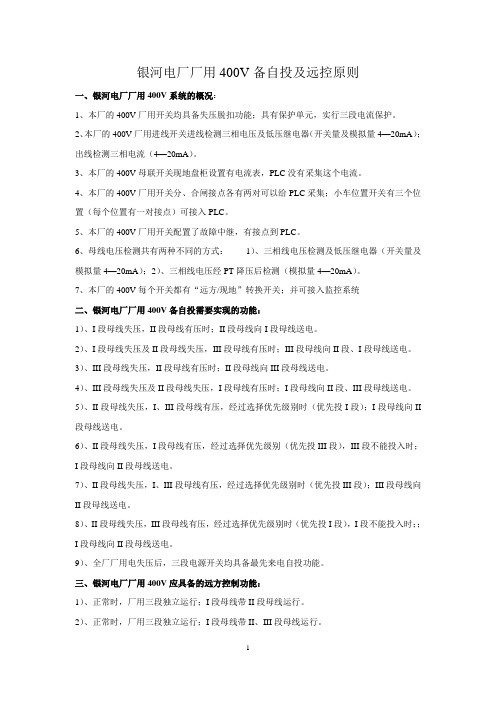

银河电厂厂用400V备自投及远控原则一、银河电厂厂用400V系统的概况：1、本厂的400V厂用开关均具备失压脱扣功能；具有保护单元，实行三段电流保护。

2、本厂的400V厂用进线开关进线检测三相电压及低压继电器（开关量及模拟量4—20mA）；出线检测三相电流（4—20mA）。

3、本厂的400V母联开关现地盘柜设置有电流表，PLC没有采集这个电流。

4、本厂的400V厂用开关分、合闸接点各有两对可以给PLC采集；小车位置开关有三个位置（每个位置有一对接点）可接入PLC。

5、本厂的400V厂用开关配置了故障中继，有接点到PLC。

6、母线电压检测共有两种不同的方式：1）、三相线电压检测及低压继电器（开关量及模拟量4—20mA）；2）、三相线电压经PT降压后检测（模拟量4—20mA）。

7、本厂的400V每个开关都有“远方/现地”转换开关；并可接入监控系统二、银河电厂厂用400V备自投需要实现的功能：1）、I段母线失压，II段母线有压时；II段母线向I段母线送电。

2）、I段母线失压及II段母线失压，III段母线有压时；III段母线向II段、I段母线送电。

3）、III段母线失压，II段母线有压时；II段母线向III段母线送电。

4）、III段母线失压及II段母线失压，I段母线有压时；I段母线向II段、III段母线送电。

5）、II段母线失压，I、III段母线有压，经过选择优先级别时（优先投I段）；I段母线向II 段母线送电。

6）、II段母线失压，I段母线有压，经过选择优先级别（优先投III段），III段不能投入时；I段母线向II段母线送电。

7）、II段母线失压，I、III段母线有压，经过选择优先级别时（优先投III段）；III段母线向II段母线送电。

8）、II段母线失压，III段母线有压，经过选择优先级别时（优先投I段），I段不能投入时；；I段母线向II段母线送电。

9）、全厂厂用电失压后，三段电源开关均具备最先来电自投功能。

400V厂用、坝顶备自投试验方案一、试验目的：考察400V厂用、坝顶备自投动作正常，保证厂用、坝顶电的安全稳定。

二、试验组织措施：运行中进行该试验具有一定的安全风险，应成立专门试验小组，由运行部、检修部、运行当值组成。

试验时各相关人员应到场指导。

试验负责部门如下：运行部检修部运行现场当值三、试验技术措施：1、试验中必须保持试验的严肃性，操作中必须做到行动迅速，处理果断；2、试验前，试验负责人必需指明监护人和操作人，操作人员填写好操作票；3、试验中所需的操作，操作人操作时必须严格按照《安规》规定携带相应工器具，并须保持与设备的安全距离。

监护人必须全程监护，严禁脱岗；4、试验过程中，运行设备出现异常情况，组织人必须立即下令中断试验，所有试验人员听从当值值长安排参与故障处理；5、试验应在10.5Kv厂用Ⅰ、Ⅱ段母线工作电源正常，备自投装置运行正常，试验部分无检修任务时进行；6、严格按危险点分析作好相关控制措施；7、每次备自投试验只做一段母线，试验结束恢复正常运行方式后才能进行另外一段母线试验；8、试验不得影响正常的值班工作；9、试验中，严格遵守安全生产工作规程相关规定。

四、试验任务：400V厂用、坝顶备自投装置为母联备投方式。

母联开关3ZKK为备用，本次试验主要对母联开关3ZKK备自投包含两种逻辑方式进行校验：逻辑1：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关1ZKK失电Ⅰ段母线失压时，母联开关3ZKK自投动作动作。

逻辑2：开关1ZKK、开关2ZKK在合位，母联开关3ZKK在分位，当开关2ZKK失电Ⅱ段母线失压时，母联开关3ZKK自投动作动作。

400V厂用、坝顶Ⅰ、Ⅱ段母线备自投示意图五、危险点分析：六、试验步骤与方法：（一）、400V厂用Ⅰ段母线备自投试验方案1、检查10.5kV厂用Ⅰ、Ⅱ段母线电压正常；2、检查1#厂变61T高压侧断路器961DL运行正常；3、检查2#厂变62T高压侧断路器962DL运行正常；4、检查400V厂用母联断路器401DL在热备用状态，控制方式为“远方”，合闸回路、跳闸回路压板正确投入；5、检查400V厂用备自投装置运行正常，控制方式为“远方”，备自投、自恢复功能投入；6、检查1#厂变61T低压侧断路器461DL运行正常，合闸回路、跳闸回路压板正确投入；7、检查2#厂变62T低压侧断路器462DL运行正常，合闸回路、跳闸回路压板正确投入；8、断开1#厂变61T高压侧断路器961DL，400V厂用备自投动作先跳开1#厂变61T低压侧断路器461DL，后合上母联断路器401DL，备自投成功动作，400V厂用Ⅰ、Ⅱ段母线电压正常；9、备自投成功动作后操作人员到现场复归备自投装置动作信号，合上1#厂变61T高压侧断路器961DL，400V厂用备自投备自投动作先跳开母联断路器401DL，后合上1#厂变61T低压侧断路器461DL，备自投自恢复成功动作；10、试验结束后，恢复400V厂用Ⅰ、Ⅱ段母线至正常运行方式。

四川金溪400V备自投说明书工作方式1：（母联互投）1．充电条件：（1）：4PT，5PT有压（2）：2DL，3DL在合位（3）：4DL在分位2．放电条件：（1）：4PT，5PT均无压（2）：4DL在合位（3）：外部闭锁（4）：其它切换启动3．切换条件：任一母失压工作方式2：（进线Ⅰ自动恢复）1．充电条件：（1）：4PT，5PT有压（2）：3DL，4DL在合位（3）：2DL在分位2．放电条件：（1）：2DL在合位（2）：外部闭锁（3）：其它切换启动（4）：自恢复退出（5）：上一次进线Ⅰ自动恢复时，跳4DL不成功且装置未复归3．切换条件：2PT有压工作方式3：（进线Ⅱ自动恢复）1．充电条件：（1）：4PT，5PT有压（2）：2DL，4DL在合位（3）：3DL在分位2．放电条件：（1）：3DL在合位（2）：外部闭锁（3）：其它切换启动（4）：自恢复退出（5）：上一次进线Ⅱ自动恢复时，跳4DL不成功且装置未复归3．切换条件：3PT有压二，切换过程1．母联互投（Ⅰ母失压）（1）：方式一充电完成（2）：Ⅰ母失压（3）：工作进线无流（2LH 小于无流定值）（4）：备自投经整定的延时跳2DL，判断2DL位置接点，等待2DL跳开，合4DL。

（5）：4DL合位后，备自投成功动作一次。

装置将有以下事件记录：母联备用进线Ⅰ、跳进线Ⅰ开关成功，合母联开关成功。

（6）：如果跳2DL不成功（发跳开关指令后，2DL2秒内不在分位），备自投装置会自动记录：跳进线Ⅰ开关失败；如果合4DL不成功（发合闸指令后，4DL2秒不在合位），备自投装置会自动记录：合母联开关失败。

2．母联互投（Ⅱ母失压）（1）：方式一充电完成（2）：Ⅱ母失压（3）：工作进线无流（3LH 小于无流定值）（4）：备自投经整定的延时跳3DL，判断3DL位置接点，等待3DL跳开，合4DL。

（5）：4DL合位后，备自投成功动作一次。

装置将有以下事件记录：母联备用进线Ⅱ、跳进线Ⅱ开关成功，合母联开关成功。

备自投调试方案400V厂段备自投调试方案：一、400VⅠ段自投保护充电需判别条件：1、Ⅰ联自投压板投入2、Ⅰ段进线有电压3、Ⅰ联进线有电压4、1AA0开关在合位（运行状态）5、0AA1开关在合位（运行状态）6、1AA10开关在分闸位（热备用状态）二、400VⅠ段自投保护动作所需判别条件：1、Ⅰ段进线无压（手动切断电源模拟失压）2、Ⅰ段进线无流（可手动切断电源模拟无流）3、Ⅰ联进线有压（电源是从备用电源输送）4、Ⅰ段进线自投跳闸命令（检查1AA0开关备投跳闸压板投入）5、Ⅰ联自投合闸命令（检查1AA10备投合闸压板投入）6、Ⅰ联自投就绪三、400VⅠ联自投保护动作闭锁所需条件：1、PT短线闭锁2、手动及遥控分闸闭锁（KB闭锁备投压板）注：1、在做厂变倒送电试验后，将需要的保护、备自投装置投入后，用手动方式模拟Ⅰ段母线失电且无流的情况，从而检查Ⅰ联备自投运行反应情况。

备变是采用冷备用还是热备用，是否在备自投装置安装了这种动作方案。

考虑BZT合高压侧开关。

第一步骤：1、开关N58在运行位置、开关1AA0在运行位置、开关1AA10在热备用状态。

Ⅰ段母线带电。

（可需要带一路负荷使Ⅰ段母线有电流）2、开关N63在运行位置、开关0AA1在运行位置。

400V联络线带电。

3、将1AA0开关保护压板（备自投跳闸压板）投入；1AA10开关保护压板（备自投合闸压板、备自投跳闸压板、BK闭锁备自投压板）投入。

4、分别在DCS和就地将N58开关断开，检查备自投是否动作。

（注：每次操作间断五分钟且备自投不应该动作）5、将Ⅰ段母线PT一相断开，检查备自投是否动作。

（注：Ⅰ端子排56（A）、57(B)、58(C)，注意带电部分安全，备自投不应该动作）完成后将其恢复。

6、将1AA10开关BK闭锁备自投压板解除，分别在DCS和就地将N58开关断开，检查备自投动作情况（注：应先将1AA0开关跳闸，1AA10开关合上，动作时间不应超过6s。

400V系统备自投试验方法及步骤1一、上电前的检查：1.装置安装及接线检查。

2.装置就位正确无误。

3.柜内所有控制连接线连接正确无误。

4.柜内输出到端子正确无误。

5.柜外所有控制连接线连接到柜内端子正确无误。

6.交流电源输入正确无误。

7.电源回路绝缘测试符合技术要求。

8.主要设备安全可靠接地。

二．方法：利用目前运行电源，作为I段和II段进线电源，来模拟400V 系统备自投，检查备自投流程，动作情况及信号。

三.．步骤：400V系统有二种备自投方式，即I段和II段进线电源都失电时，运行村和柴油机分别作为备用电源，给I段或II段供电（备用电源只给I段或II段其中一段母线供电）。

方式一．运行电源作为备用电源。

1．用2个空气开关并运行中电源至400V系统I段和II 段进线上，作为这二段的进线电源（相序保持一致）。

2．切除I段和II段上的所有负荷电源。

3．手动把BC2,BC3,BC4,BC5开关分闸，并切为远方位置。

4．手动合上BC1,BC6开关，让I段和II段分段运行，并切为远方位置。

5．分掉BC1进线上的空气开关，让BC1开关自动无压分闸。

6．分掉BC6进线上的空气开关，让BC6开关自动无压分闸。

7．公用LCU检测运行中线路有压时，发令合BC4开关，使Ш段母线带电。

8．公用LCU检测BC1处于分闸位置时（非故障跳闸），发令合I －Ш段母联开关BC2，使I段母线带电运行（如公用LCU检测BC2由于故障原因未合闸并且BC6处于分闸位置时（非故障跳闸），发令合II－Ш段母联开关BC5，使II段母线带电运行）。

9．公用LCU发备自投动作信号，备自投结束。

方式二．柴油机作为备用电源。

1．用2个空气开关并运行中电源至400V系统I段和II 段进线上，作为这二段的进线电源（相序保持一致）。

2．切除I段和II段上的所有负荷电源。

3．手动把BC2,BC3,BC4,BC5开关分闸，并切为远方位置。

4．手动合上BC1,BC6开关，让I段和II段分段运行，并切为远方位置。
