机器人柔性打磨施工方案一、前言随着工业自动化水平的不断提升，机器人技术已广泛应用于各类生产流程中。
柔性打磨作为一种高精度、高效率的加工方式，正逐步成为工业打磨领域的新宠。
本方案旨在探讨机器人柔性打磨的施工工艺，包括设备设计与选择、末端轴装置、总控制柜及系统设计、仿真与方案细化、制造与组装过程、安全与防护措施、工艺流程与布局以及软件开发与控制等多个方面。
二、设备设计与选择根据加工需求，选择适合的机器人型号和打磨工具。
设计机器人工作平台，确保稳定性与加工精度。
选择合适的机器人控制器和传感器，实现精准控制。
三、机器人末端轴装置设计并制作末端轴装置，以适应不同形状和尺寸的工件。
确保末端轴装置具有较高的刚性和精度，以保证打磨质量。
优化末端轴装置的结构，减少打磨过程中的振动和噪声。
四、总控制柜及系统设计设计总控制柜，集成电源、信号传输、控制器等功能。
选用高性能的计算机作为系统核心，实现实时数据处理和控制。
搭建稳定、可靠的通信网络，确保各部件之间的数据传输和指令执行。
五、仿真与方案细化利用仿真软件对机器人打磨过程进行模拟，预测加工效果。
根据仿真结果，优化打磨路径和参数，提高加工效率和质量。
细化施工方案，确保每个步骤都符合实际需求。
六、制造与组装过程严格按照设计方案进行设备的制造和组装。
对所有部件进行质量检查，确保符合要求。
进行设备调试和测试，确保系统稳定可靠。
七、安全与防护措施设计并安装安全护栏和警示标识，防止人员误操作。
配置紧急停车按钮，以便在紧急情况下迅速切断电源。
对机器人和打磨工具进行定期检查和维护，确保设备安全运行。
八、工艺流程与布局制定详细的工艺流程，包括工件装夹、打磨路径规划、质量检测等环节。
优化设备布局，减少物料搬运距离和时间。
设计合理的物流系统，确保工件及时送达和回收。
九、软件开发与控制编写控制软件，实现机器人打磨的自动化和智能化。
集成图像处理技术，实现工件识别和定位。
开发数据管理系统，实现加工数据的实时监控和分析。
焊缝自动打磨一、介绍焊缝自动打磨是一种自动化工艺，用于对焊接工件上的焊缝进行精细打磨。
传统的焊缝打磨工作通常需要人工操作，效率低且质量难以保证。
而通过引入自动化设备和技术，可以实现焊缝打磨的自动化，提高生产效率和产品质量。
二、自动打磨设备2.1 机器人系统焊缝自动打磨通常使用机器人系统来完成。
机器人系统由机械臂、控制系统和工具等组成。
机械臂负责携带打磨工具，并按照预设的路径进行运动。
控制系统则负责指挥机械臂的动作和监控整个打磨过程。
2.2 打磨工具打磨工具是焊缝自动打磨的关键。
常见的打磨工具包括砂轮、砂带、磨料片等。
这些工具可以根据不同的焊缝材料和要求选择，并通过机械臂进行装配和更换。
三、自动打磨过程3.1 数据采集与分析在进行焊缝自动打磨之前，需要对焊缝进行数据采集和分析。
通过传感器和相机等设备，可以获取焊缝的形状、尺寸和表面质量等信息。
这些数据可以用于后续的路径规划和打磨参数的确定。
3.2 路径规划路径规划是焊缝自动打磨的重要步骤。
在路径规划过程中，需要考虑焊缝的形状、长度和曲率等因素，以及打磨工具的尺寸和特性。
通过优化算法和仿真模拟，可以确定最优的打磨路径，以提高打磨效率和质量。
3.3 打磨参数设置打磨参数设置是指对打磨工具的转速、进给速度和压力等参数进行调节。
这些参数的合理设置可以确保焊缝打磨的均匀性和一致性。
通过实验和经验总结，可以确定适合不同焊缝材料和要求的打磨参数。
3.4 打磨过程控制在焊缝自动打磨过程中，需要实时监控和控制打磨过程。
通过传感器和反馈控制系统，可以对打磨力度、速度和位置等进行实时调整，以保证打磨效果的稳定性和一致性。
四、优势与应用4.1 优势焊缝自动打磨具有以下优势： - 提高生产效率：自动化设备可以实现连续、高速的打磨操作，大大提高了生产效率。
- 提高产品质量：自动化打磨可以保证打磨结果的一致性和精度，提高了产品的质量和外观。
- 减少人工成本：自动化设备可以代替人工完成打磨工作，降低了人工成本和劳动强度。
打磨机器人工作原理打磨机器人是一种能够自动进行打磨工作的机器人。
它的工作原理主要包括感知系统、决策系统和执行系统三个部分。
感知系统是打磨机器人的重要组成部分，它通过传感器来感知周围环境和工件的状态。
打磨机器人通常会配备多个传感器，如视觉传感器、力传感器和位置传感器等。
视觉传感器可以用来获取工件的形状和表面状况信息，力传感器可以测量打磨力度，位置传感器可以用来确定机器人的位置和姿态。
这些传感器通过采集和处理数据，将环境和工件的信息传递给决策系统。
决策系统是打磨机器人的智能核心，它根据感知系统提供的信息做出决策和规划打磨路径。
决策系统通常采用计算机视觉和机器学习等技术，对工件进行检测和分析，以确定打磨的目标和方式。
例如，通过视觉传感器获取工件的表面状况，决策系统可以判断哪些区域需要打磨，哪些区域已经达到了要求。
决策系统还可以根据工件的几何形状和打磨要求，规划出最优的打磨路径和动作序列，以提高打磨效率和质量。
执行系统是打磨机器人的执行部分，它负责根据决策系统提供的指令执行打磨任务。
执行系统通常包括机械臂、执行器和控制器等设备。
机械臂是打磨机器人的关键组成部分，它具有多个自由度，可以实现复杂的运动和姿态调整。
执行器负责驱动机械臂的运动，如电机和液压缸等。
控制器负责控制执行器的运动，使机械臂按照规划的路径和动作序列进行打磨。
执行系统还需要具备一定的力控制能力，以保证打磨力度的准确控制。
打磨机器人的工作流程通常包括以下几个步骤。
首先，感知系统通过传感器获取工件的形状、表面状况和打磨力度等信息。
然后，决策系统根据这些信息做出决策，确定打磨的目标和方式。
接下来，执行系统根据决策系统提供的指令，控制机械臂按照规划的路径和动作序列进行打磨。
最后，感知系统不断地监控打磨过程，并实时更新信息，以便决策系统进行调整和修正。
打磨机器人的工作原理使其具有很多优势。
首先，它能够实现自动化的打磨过程，提高工作效率和质量。
其次，打磨机器人可以适应不同形状和材料的工件，具有较好的通用性和适应性。
机器人打磨方案1. 引言打磨是一种常见的表面处理工艺，通常用于将产品表面的毛刺、划痕和不平坦等缺陷去除，以获得光滑均匀的外观。
传统的打磨工作需要大量的人力和时间，且易受人为因素的影响，因此引入机器人自动化打磨方案能够提高效率、质量和稳定性。
本文将介绍一个基于机器人的打磨方案，包括系统工作原理、操作流程和技术要点。
2. 系统工作原理机器人打磨方案基于先进的机器视觉和控制技术，实现自动化的表面打磨。
系统主要由以下几个组成部分组成：2.1 机器人系统机器人系统是整个方案的核心，通常采用6轴或7轴的工业机器人。
其具备高精度、快速响应和灵活性的特点，能够适应各种复杂的工作环境。
2.2 传感器系统传感器系统用于获取产品表面的信息，包括毛刺、划痕和不平坦等缺陷。
常见的传感器包括光学传感器、激光扫描仪和触摸传感器等。
通过对这些传感器数据的处理和分析，可以实现对表面缺陷的检测和定位。
2.3 视觉处理系统视觉处理系统用于识别和分析传感器系统获取的图像数据。
常见的视觉处理算法包括图像滤波、边缘检测和模式匹配等。
通过这些算法的应用，可以实现对毛刺、划痕和不平坦等缺陷的自动识别和定位。
2.4 控制系统控制系统用于实现机器人的精确定位和运动控制。
根据传感器和视觉系统的反馈信息，通过控制算法对机器人的轨迹进行优化和调整，以实现对产品表面的精细打磨。
3. 操作流程机器人打磨方案的操作流程如下：1.加载产品：将待打磨的产品加载到机器人工作区域，确保产品的稳定性和安全性。
2.图像识别：机器人通过视觉系统采集产品表面的图像数据，并进行图像处理和分析。
通过算法识别和定位表面缺陷。
3.运动规划：根据识别到的缺陷位置和机器人的工作范围，进行机器人的路径规划，在保证安全的前提下，实现机器人的准确定位。
4.打磨操作：机器人根据路径规划的结果，通过控制系统驱动工具执行打磨操作，对产品表面上的缺陷进行去除，直到满足打磨要求。
5.检测和调整：在打磨过程中，机器人会不断地对表面进行检测，及时获取实时的打磨情况。
摘要：针对目前人工打磨效率低、成本高、质量一致性差等现象，设计并实现了具备高柔性、高度灵活性的自动化打磨集成工作站。
首先结合人工打磨方式对自动化工作站系统需求展开分析，并进行系统整体设计，随后以PLC、工业机器人为核心设计工作站控制系统，最后调试程序并完成实体零件打磨。
试验表明，该工作站可以高效、高质量完成零件打磨。
关键词：工业机器人；打磨加工；PLC0 引言在“中国制造2025”战略背景下，以工业机器人应用为核心的智能制造工厂近年来得到了极大的发展。
随着机器人易用性、稳定性及智能化水平的不断提升，大批量加工作业采用工业机器人自动化生产方式不但可以极大地提高生产效率，还可以极大地提高良品率和生产稳定性，是未来制造业转型升级的重要发展方向。
传统的人工打磨方式存在许多劣势，如对操作人员加工技能水准要求较高，导致生产效率低、人工成本高，且由于人工技术水平不一，零件打磨质量一致性也难以得到保证。
目前，基于工业机器人的自动打磨技术在很多领域有所运用，例如练琛等人设计了工业机器人与台磨机的协同打磨系统，可以完成普通工件的打磨；浙江工业大学的黄琴设计了基于工业机器人的水龙头抛光系统，该系统通过机器人夹持水龙头，在砂带机构上进行抛光；通过RobotStudio软件，完成了对汽车轮毂打磨的仿真过程[7]；M. C. Lee等人基于一台三自由度加工中心和一台两自由度工业机器人搭建出适用于曲面抛光的五自由度抛光设备，并完成实验仿真验证]。
以上应用大部分是针对多批量、单一品种零件的自动化打磨加工，且大多使用机器人夹持零件在打磨设备上加工的方式，而航空机载零件品种多、结构复杂、形状各异，在机加工后需进行表面抛光、毛刺清理及修形等加工，属于最终的精加工工序，需要借助多种工具完成多项打磨内容。
本文针对航空机载零件，设计了具备高柔性、高度灵活性的自动化工作站，可以配备各种柔性、刚性工具，实现对多品种零件的自动化集成打磨。
1 系统需求分析及总体设计1.1 系统需求分析采用传统人工方式打磨零件时，会根据不同打磨内容采用毛刷、旋转锉刀、砂纸等工具完成打磨。
基于机器人的车身自动打磨技术的技术路线1. 引言1.1 引言随着汽车行业的不断发展，车身打磨技术也成为了一个重要的领域。
传统的车身打磨工作主要依靠人工操作，效率低下且存在一定的安全隐患。
而基于机器人的车身自动打磨技术则成为了解决这些问题的有效途径。
机器人技术的不断进步和应用拓展，为车身打磨领域带来了许多新的可能性。
通过机器学习和人工智能算法的应用，机器人能够更加智能地进行车身打磨操作，提高了工作效率和质量。
本文将介绍基于机器人的车身自动打磨技术的技术路线，包括技术路线概述、车身打磨技术现状、基于机器人的自动打磨技术研究、技术实施步骤以及技术优势与应用场景。
通过对这些内容的探讨，我们将更好地了解这项新兴技术的发展趋势和潜力，为汽车行业的发展做出更大的贡献。
2. 正文2.1 技术路线概述车身自动打磨技术是指利用机器人等自动化设备来实现车身表面的打磨加工，以提高工作效率、降低生产成本、保证产品质量一致性。
技术路线概述包括以下几个步骤：第一步：需求分析和规划。
根据市场需求和车辆生产情况，确定车身自动打磨技术的具体要求和目标，并进行详细规划。
第二步：技术选型和设备采购。
选择适合的机器人和打磨设备，确保其性能稳定、可靠性高，同时考虑投资成本和维护成本。
第三步：软件开发和系统集成。
开发自动化控制软件，实现机器人与打磨设备的协同工作，实时监控生产过程，保证打磨精度。
第四步：试验验证和优化调整。
进行小批量试生产，验证技术方案的有效性和可行性，根据试验结果对技术进行优化。
第五步：技术应用和推广。
将车身自动打磨技术应用于实际生产中，不断积累经验，完善技术，推广应用至更多车辆生产企业。
通过以上技术路线概述，可以有效地实现车身自动打磨技术的研究与应用，提高生产效率，降低成本，推动汽车制造业向智能化、自动化方向发展。
2.2 车身打磨技术现状目前，车身打磨技术在汽车制造和维修行业中扮演着重要的角色。
传统的车身打磨工作通常由工人手工完成，这种方式存在劳动强度大、效率低、质量不稳定等问题。
机器人焊接自动线技术标准随着科技的快速发展，机器人技术已经深入到各行各业，其中，焊接领域尤其引人注目。
机器人焊接自动线技术以其高效、精准、稳定的特点，正在改变着传统的焊接方式。
本文将详细介绍机器人焊接自动线技术的标准。
机器人焊接自动线通常由机器人本体、焊接设备、夹具、控制系统等组成。
其中，机器人本体是焊接自动线的核心，其精度和稳定性直接影响到焊接质量。
焊接设备包括焊枪、焊丝等，是完成焊接任务的关键部件。
夹具用于固定待焊接工件，保证焊接过程中工件的位置精度。
控制系统则是整个自动线的灵魂，它通过对机器人本体和其他设备的精确控制，实现整个焊接过程。
机器人焊接自动线的精度和稳定性是评价其性能的重要指标。
一般来说，六轴工业机器人的精度在1mm左右，重复定位精度在05mm以内。
对于需要更高精度的场合，可以考虑使用更先进的机器人技术，如双臂协同机器人（Cobots）或者并联结构机器人（Parallel Structures Robots）。
焊接设备包括焊枪、焊丝等，其质量和性能对焊接结果有着重要影响。
在选择焊接设备时，要重点其功率、效率、稳定性等参数。
同时，对于不同的材料和厚度，需要选择合适的焊枪和焊丝。
夹具是保证工件位置精度的关键设备，其设计和制造精度直接影响到焊接质量。
夹具的设计应考虑工件的形状、大小、重量等因素，同时要保证装夹方便、定位准确。
制造夹具的材料应选择耐磨、耐高温的材料，如硬质合金、陶瓷等。
控制系统是机器人焊接自动线的核心，其软硬件性能直接影响到整个系统的稳定性和精度。
控制系统的硬件应选择高性能的处理器和可靠的执行器，同时要保证电源供应的稳定性。
软件方面，要采用成熟稳定的控制算法和优化策略，保证对机器人本体和其他设备的精确控制。
安全性是任何工业生产线的基础要求，对于机器人焊接自动线尤为重要。
生产线应设计成全封闭式，以防止操作人员接触危险区域。
还需定期对生产线进行安全检查和维护，确保所有设备都处于安全状态。

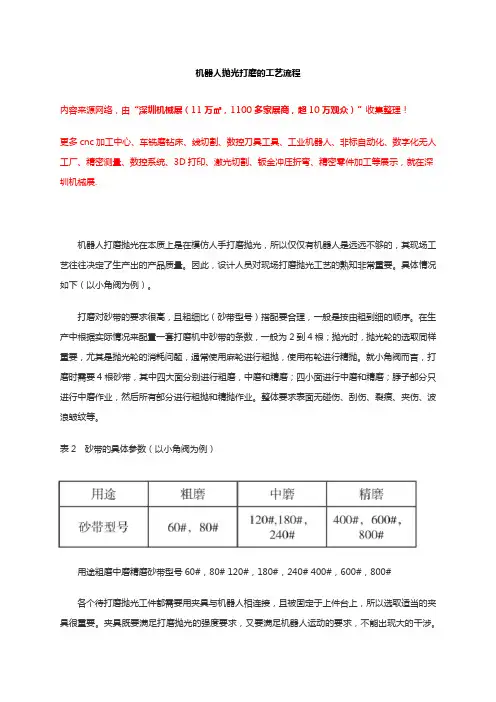

机器人抛光打磨的工艺流程内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、数控系统、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.机器人打磨抛光在本质上是在模仿人手打磨抛光，所以仅仅有机器人是远远不够的，其现场工艺往往决定了生产出的产品质量。
因此，设计人员对现场打磨抛光工艺的熟知非常重要。
具体情况如下（以小角阀为例）。
打磨对砂带的要求很高，且粗细比（砂带型号）搭配要合理，一般是按由粗到细的顺序。
在生产中根据实际情况来配置一套打磨机中砂带的条数，一般为2到4根；抛光时，抛光轮的选取同样重要，尤其是抛光轮的消耗问题，通常使用麻轮进行粗抛，使用布轮进行精抛。
就小角阀而言，打磨时需要4根砂带，其中四大面分别进行粗磨，中磨和精磨；四小面进行中磨和精磨；脖子部分只进行中磨作业，然后所有部分进行粗抛和精抛作业。
整体要求表面无碰伤、刮伤、裂痕、夹伤、波浪皱纹等。
表2 砂带的具体参数（以小角阀为例）用途粗磨中磨精磨砂带型号60#，80# 120#，180#，240# 400#，600#，800#各个待打磨抛光工件都需要用夹具与机器人相连接，且被固定于上件台上，所以选取适当的夹具很重要。
夹具既要满足打磨抛光的强度要求，又要满足机器人运动的要求，不能出现大的干涉。
以小角阀为例，夹具须与小角阀口径匹配，且机器人配合夹具在上件台上取件时，要尽量避免触碰，所以夹具的设计应尽量简单。
打磨机的使用需要用到若干动力轮，就打磨小角阀而言，需要四个动力轮，分别为主动轮、张紧轮、惰轮和接触轮。
因为打磨作业基本上是在接触轮上完成，所以接触轮的选材很重要，既要考虑消耗问题，又要考虑硬度要求。
通常，接触轮的消耗量很小，应该考虑砂带的消耗量。
抛光机的使用需要与工业蜡配合，且所选取的抛光轮需要满足抛光机的动平衡。
机器人自动打磨线一、用途说明打磨机在我们实际工作中的用途很广，它有着体积小，重量轻、外型美观、外出安装时携带方便、操作安全可靠，广泛用于各大、中、小型企业的生产制造领域中。
对诸多的大、中、小型工程的零件在加工过程和对零件最终的表面处理无不扮演着极其重要的角色。
如对各种规格型号的板料开割方孔、开割缺口及机架、护边、轴类等焊接后焊缝的修磨，对金属、木材、混泥土、石材等诸多方面的切割和对零件表面粗磨和精抛等。
为提高工作效率、缩短制作周期，在时间上将得到了有效的保障。
二、结构说明1、主要技术参数（1）打磨机名称：GWS6-100。
（2）输入功率：670W。
（3）输出功率：340W。
（4）无负载时转速：11000转/分。
（5）砂轮片允许最大直径：100MM。
（6）机体绝缘等级：E。
（7）噪声分贝值：不得大于102Db(A).（8）机身重量：约 1.4KG。
2、主要结构（1）启停开关。
（2）辅助手把。
（3）转轴闭锁按扭。
（4）砂轮定位套。
（5）防护防罩、法兰、紧定螺钉。
（6）砂轮托圈。
（7）护手片。
（8）砂轮夹紧螺母。
（9）后手把防护罩。
三、相关附件（1）砂轮托圈松紧扳手。
（2）砂轮夹紧螺母锁定扳手。
（3）地拖线。
（4）碳刷、端子。
（5）钻石锯片、打磨片、切割片。
（6）环形钢丝轮（7）抛光片（8）防护眼镜。
（9）口罩（防尘护罩等）。
（10）专用拆卸、仪表检测等工具。
四、使用与保养1、正确的使用方法（1）使用打磨机前请仔细检查保护罩、辅助手柄，必须完好无松动。
（2）装好砂轮片前注意是否出现有受潮现象和缺角等现象，并且安装必须牢靠无松动，严禁不用专用工具而用其他外力工具敲打砂轮夹紧螺母。
（3）使用的电源插座必须装有漏电开关装置，并检查电源线有无破损现象。
（4）打磨机在使用前必须要开机试转，看打磨片运行是否平稳正常，检查对碳刷的磨损程度由专业人员适时更换，确认无误后方可正常使用。
（5）打磨机在操作时的磨切方向严禁对着周围的工作人员及一切易燃易爆危险物品，以免造成不必要的伤害。
保持工作场地干净、整洁。
正确使用，确保人身及财产安全。
（6）使用打磨机时要切记不可用力过猛，要徐徐均匀用力，以免发生打磨片撞碎的现象切割V带，如出现打磨片卡阻现象，应立即将打磨机提起，以免烧坏打磨机或因打磨片破碎，造成不安全隐患。
图1：平钢板间对焊、压力容器焊接、工程机械焊接件2、铸件表面打磨很多铸件的实际几何尺寸与设计值误差较大，还有料口、冒口和合模线等，如几吨重的发电机组转动叶轮等。
要控制砂带机把这些多余部分打磨掉，使得铸件的几何尺寸尽可能接近其CAD模型的尺寸。
图2：发动机叶轮等两种要打磨抛光铸件例子3、堆焊表面打磨一些密炼机转子等关键性零件的整个外表面要堆焊一层耐磨合金。
在堆焊前要对外表面进行打磨，去掉多余的铸钢，使其几何尺寸误差在一定范围内。
在堆焊后要对外表面进行打磨和抛光，保证其几何尺寸误差和表面光洁度等满足设计要求。
图6 该零件内孔焊合金后需要打磨图7 该零件椭圆区域内的弧面及斜平面焊后需要打磨二、打磨要求及特点1、这类要打磨的工件都几吨重，要吊到打磨对应的工装上。
这就要求打磨机器人不能影响吊放工件操作。
2、工件太重，所以必须采用高效砂带机运动，对工件表面进行打磨。
3、工件的整个外表面或至少两个面要打磨，需要带变位功能的精确定位工装。
有些工装要能带动工件精密转动，与砂带机一起数控联动才能完成打磨抛光。
4、平面的打磨需要三维机器人就可以，而转轴类需要四轴和五轴机器人带动砂带机打磨面可以转动和摆动、实时调整砂带机打磨面的法线方向使其与整打磨处工件曲面法线方向相同。
5、砂带机打磨轮及砂带宽度等的选择要精确，转动和摆动精度要高，保证适合所要求的打磨面。
6、通常轴类件的直径范围可大于φ2000mm，长度方向打磨范围可达8000mm以上，所以机器人的行程要大，刚性要好，运动速度要快，精度要高。
7、有时要可换打磨工具，如不同尺寸的砂带机和不同的打磨工件，检测工件等。
8、要能利用CAM和示教两种方法生产打磨程序。
三、推荐方案简介随着要打磨抛光工件的差异，其打磨机器人方案和工装也不同。
下面就是几个典型的方案：1、三轴打磨机器人本方案是针对大型平板类件焊口的打磨抛光，为此计划采用如图8所示的一台悬臂式三轴机器人，带动砂带机对焊口进行打磨抛光。
整体设备包含：1、三轴打磨机器人1台，2、桁架一套，3、角度位置检测传感器（测量对转台转动停止后所停止的角度），4、打磨砂带机1台套，5、控制系统1套，6、安全防护网和吸气排尘屑机构1套。
图8：左图是三轴悬臂式打磨机器人处于停靠位置图，右图是打磨焊缝示意图。
2、五轴五联动机器人本方案是针对转子类件的打磨抛光，为此计划采用如图9所示的一台五轴机器人，带动砂带机对毛坯件进行打磨和抛光。
整体设备包含：5D机器人1台，桁架一套，重载卧式旋转平台1台套，打磨砂带机1台套，精密激光位置检测传感器1套，安全防护网和吹吸气自动排尘屑机构1套。
工作过程是机器人及砂带机处于安全停靠位置，毛坯件被人工吊放在重载卧式旋转平台上面，重载卧式旋转平台尾部顶尖以一端轴心顶尖孔为基准把整个毛坯顶到理想位置。
然后人工夹紧毛坯件，接着机器人将根据工序要求对所要加工面进行打磨。
根据不同的打磨和抛光工序需要人工换上对应的砂带。
完成打磨抛光后机器人运动到安全的停靠位置，人工吊走零件。
下面是整套系统的各个主要部分介绍：图9：悬臂式五轴打磨机器人方案，通过砂带机的转动和摆动可以对任何曲面打磨抛光。
在图10中砂带机以Z轴中心为轴转动和摆动。
这样就能保证砂带机打磨面与要打磨曲面局部法线矢量方向相同。
重载卧式旋转平台上的转动轴叫A轴，它带动工件转动。
其中B 轴是砂带机以Z轴为轴心的转动轴，在±180度范围内转动砂带面。
C轴是摆动轴，带动砂带以做俯仰升降运动。
ABC三个轴都是由精密伺服电机（配19位绝对值式高分辨率编码器）和关节机器人专用谐波减速机来驱动，定位精度非常高，重复定位精度高于±0.05mm。
A轴的转动，BC两个轴的联动就能保证砂带机上砂带面与要打磨面平行接触。
X轴是沿A 轴方向水平运动轴，Y轴是与X轴相互垂直的水平运动轴，两个轴的运动就能覆盖一个长方向平面区域。
Z轴就是带动砂带机上下垂直运动轴。
在打磨抛光过程中这六个轴可以联动，也可以是A轴转动一个角度停止后，其它五轴联动。
3、大型龙门式五轴五联动机器人图10：悬臂式和龙门式工作台、定位工装、吸尘系统及电气控制系统。
四、打磨机器人主要部件介绍1、控制系统简介为此我们选择德国Trimeta公司的（软件）六轴六联动高档数控系统，其功能上可以与西门子840D相比美，但更开放的高档控制系统。
它具有常见六轴六联动数控系统的全部功能。
它适合大跨度龙门机床两轴同步控制，具有龙门轴下沉倾斜补偿功能，3D刀具补偿，复合轴功能，多通道功能和RCTP功能。
对于精密运动控制可以接收光栅尺和编码器反馈信号。
该系统适合高速高精设备的控制，能以每秒10000次位置环PID调节周期精密控制确保位置精度。
该系统能运行来自CAM所生成的程序，不仅编程简单，而且这个程序是以被打磨抛光物体的3D数据为基础，精度高。
而关节型机器人主要靠示教编程，是以目前零件的表面为基准，偏差大，一致性不好。
图10 六轴六联动多通道控制系统1）示教编程采用示教方式编程。
通过手动操作器控制各个轴独立运动，然后把目前点存起来，自动生成打磨轨迹。
这些轨迹由空间直线段和3D圆弧组成。
可以对生成的程序进行图示和各种编辑，可以单步执行和连续运行等。
可以把生产的程序与CAM生产的程序组合为完整的打磨程序。
2）RCTP编程方式常见的关节机器人控制系统主要是控制机器人末端走空间直线和空间曲线，但没有RCTP 功能。
RCTP功能就是刀尖轨迹编程功能，就是说只要给出要加工物体表面上各个点的五轴坐标（X,Y,Z,A,C），其中XYZ表达刀具（这里是砂带中心）位置，而AC是刀的方向。
那么数控系统就能自动分析成各个轴的运动量。
就是说只要从CAM给出要打磨物体各点上砂带机打磨面的XYZ坐标和砂带机的打磨角度（打磨面法线方向）就可以自动生产打磨程序。
3）CAM编程方式有了要打磨物体的3D数据模型（IGS格式和STP格式两种等），再输入一下打磨相关的参数等就用常见的CAM软件，如UG自动生产打磨抛光运动轨迹。
对生产的程序可以编辑，打磨速度可以修改，可以图示等。
细节见生产程序例子及在Editasc离线仿真运行录像。
4）力矩和位置方式控制由于不知道毛刺，飞边的大小，有些面要采用力矩控制方式进给。
就是说机器人控制系统保证被打磨件以一定的力压向砂带机。
避免不知毛刺飞边尺寸而浪费时间或进给太快发生危险。
工作时被打磨工件会快速运动到砂带机及开始打磨。
打磨的压力可事先设置好。
在快打磨结束前一种采用力矩控制方式来进给。
在力矩控制方式下如果料口小进给速度快，否则进给速度慢。
当主要部分打磨完就剩下根部时就要精确控制，这时转给位置控制方式慢速进给到打磨完。
5）自动测量功能用一个高速输入口输入探针，或通过串口把测量的高度值直接记录下来。
同时记录下目前XYZABC各种轴对应的坐标值，这样就能得到物体的3D数据。
利用该数量可以快速产生打磨程序。
如果采用精密激光3D测量仪，每秒能测量3000个点，很快就能完成一个零件主要位置的测量。
这些测量值也可以用于指导打磨的结果，判断打磨的状态及给出后续要打磨的量。
2、力传感器计划安装力传感器，以避免空打磨和打磨量太少来浪费时间，以避免打磨量太大会对设备造成损失的问题。
我们采用力矩控制方式和额外的力传感器（安装在砂带机上）。
图11：力传感器装在电主轴上。
3、重载卧式旋转平台其结构类似于大型卧式车床，由高精度主轴箱转轴，手动锁紧卡盘（也可以选择液压），带顶杆的尾座，两组托轮，主轴箱侧顶紧机构等组成。
由松下2KW伺服电机配德国产减速机组来驱动工件转动。
减速机组的第一级是一台蜗轮蜗杆减速机，蜗轮蜗杆减速机的输出驱动下两级齿轮减速，总减速比大约900。
这样减速机组的总体效率大于30%，其额定输出扭矩大于2700Nm，就能精确驱动主轴转动，可以正转，反转及停止。
伺服电机带有抱闸，转动一个角度就可以精确停止及抱紧，也可以联系慢慢转动，参与插补。
该轴作为一个数控轴—A轴，由机器人控制系统控制，与其它四个轴一起组成五轴五联动设备。
在主轴的输出端安装一个17位高分辨率编码器，每转可以分为13万分以上。
如果工件转动直径为1500mm，那么周长为4713mm，编码器对应园周面上分辨率高于0.037mm。
重载卧式旋转平台的额定承受负载能力大于10吨。
由于尾座和两组托轮的位置（在轴心方向）可调节，所以能装夹工件的长度范围：1000mm~4000mm。
