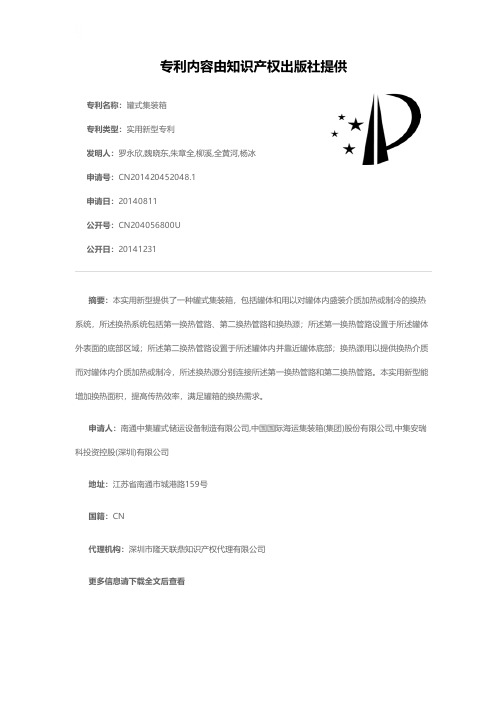

【CN209720520U】一种铁路运输液碱的专用罐式集装箱【专利】

专利名称：罐式集装箱
专利类型：实用新型专利
发明人：罗永欣,魏晓东,朱章全,柳溪,全黄河,杨冰申请号：CN201420452048.1
申请日：20140811
公开号：CN204056800U
公开日：
20141231
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种罐式集装箱，包括罐体和用以对罐体内盛装介质加热或制冷的换热系统，所述换热系统包括第一换热管路、第二换热管路和换热源；所述第一换热管路设置于所述罐体外表面的底部区域；所述第二换热管路设置于所述罐体内并靠近罐体底部；换热源用以提供换热介质而对罐体内介质加热或制冷，所述换热源分别连接所述第一换热管路和第二换热管路。

本实用新型能增加换热面积，提高传热效率，满足罐箱的换热需求。

申请人：南通中集罐式储运设备制造有限公司,中国国际海运集装箱(集团)股份有限公司,中集安瑞科投资控股(深圳)有限公司
地址：江苏省南通市城港路159号
国籍：CN
代理机构：深圳市隆天联鼎知识产权代理有限公司
更多信息请下载全文后查看。

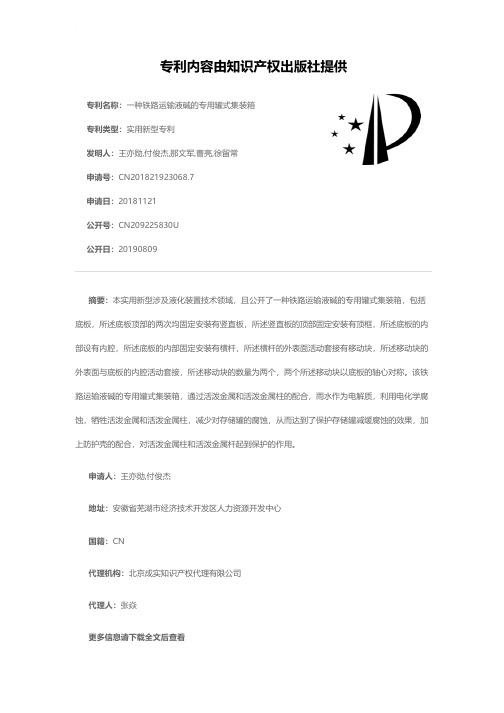

专利名称：一种铁路运输液碱的专用罐式集装箱专利类型：实用新型专利
发明人：王亦勋,付俊杰,那文军,曹亮,徐留常
申请号：CN201821923068.7
申请日：20181121
公开号：CN209225830U
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本实用新型涉及液化装置技术领域，且公开了一种铁路运输液碱的专用罐式集装箱，包括底板，所述底板顶部的两次均固定安装有竖直板，所述竖直板的顶部固定安装有顶框，所述底板的内部设有内腔，所述底板的内部固定安装有横杆，所述横杆的外表面活动套接有移动块，所述移动块的外表面与底板的内腔活动套接，所述移动块的数量为两个，两个所述移动块以底板的轴心对称。

该铁路运输液碱的专用罐式集装箱，通过活泼金属和活泼金属柱的配合，雨水作为电解质，利用电化学腐蚀，牺牲活泼金属和活泼金属柱，减少对存储罐的腐蚀，从而达到了保护存储罐减缓腐蚀的效果，加上防护壳的配合，对活泼金属柱和活泼金属杆起到保护的作用。

申请人：王亦勋,付俊杰
地址：安徽省芜湖市经济技术开发区人力资源开发中心
国籍：CN
代理机构：北京成实知识产权代理有限公司
代理人：张焱
更多信息请下载全文后查看。

专利名称：一种罐式集装箱
专利类型：发明专利
发明人：罗永欣,姚春荣,傅卫星,沙鹏,朱红军,李秀丽申请号：CN200910093853.3
申请日：20090922
公开号：CN102020072A
公开日：
20110420
专利内容由知识产权出版社提供
摘要：本发明涉及一种罐式集装箱，具有一框架及安装于该框架内的罐体，该框架包括分别设置于该罐体两端的端框以及连接于该两个端框之间的侧梁，且该罐体外周设置有多个加强圈，该罐体两端还分别通过一端环与该端框相连，其中，该框架还包括设置于该罐体底部的多个方管。

本发明的罐式集装箱，能通过国内罐箱铁路冲击试验，满足更多在国内使用罐箱用户的需求。

申请人：南通中集罐式储运设备制造有限公司,中国国际海运集装箱(集团)股份有限公司
地址：226003 江苏省南通市城港路159号
国籍：CN
代理机构：北京律诚同业知识产权代理有限公司
代理人：陈红
更多信息请下载全文后查看。

专利名称：一种罐式集装箱
专利类型：实用新型专利
发明人：马殿武,张杰,孟宪斌,曹国斌,赫容颜,吴玉钢申请号：CN201621308264.4
申请日：20161201
公开号：CN206243810U
公开日：
20170613
专利内容由知识产权出版社提供
摘要：本实用新型提供的罐式集装箱，所述圆弧的上端圆弧的曲率半径大于下端圆弧的曲率半径，且下端圆弧的曲率半径大于左端圆弧和右端圆弧的曲率半径。

本实用新型提供的罐体，圆弧的上端圆弧的曲率半径大于下端圆弧的曲率半径，这样的设置方式使得最终的罐体截面为“上宽下
窄”形，位于罐体下方的圆弧弧度要大于位于罐体上方圆弧的弧度，这样的结构可以使罐体本身具有更好的承重能力，防止在敞车运输过程中罐体发生变形。

申请人：哈尔滨建成北方专用车有限公司
地址：150066 黑龙江省哈尔滨市哈南工业新城祥云路7号
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：周美华
更多信息请下载全文后查看。

专利名称：一种铁路运输用化学品运输罐专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201721912967.2
申请日：20171230
公开号：CN207917681U
公开日：
20180928
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种铁路运输用化学品运输罐，包括上金属壳体、罐体和下金属壳体，所述罐体表面上分别安装有上金属壳体与下金属壳体，且上金属壳体与下金属壳体成对称分布，所述上金属壳体下方两端上均安装有U型凹槽，且U型凹槽互相平行垂直于罐体，所述下金属壳体四角上均安装有平行对称的三角形挡块，所述三角形挡块的内侧分别安装有四个平行对称的长方形底座，所述长方形底座上均安装平行对称的个弧形挡块，所述长方形底座中部安装有调节气缸，所述调节气缸的两侧均安装有固定座，所述固定座通过空心圆杆的两端均分别于长方形底座连接，且空心圆杆穿过固定座。

本实用新型通过设置支撑结构，可调节支撑结构以适用大小不同的罐体。

申请人：王野
地址：545002 广西壮族自治区柳州市柳北区北雀路十七区8栋2单元301号
国籍：CN
更多信息请下载全文后查看。

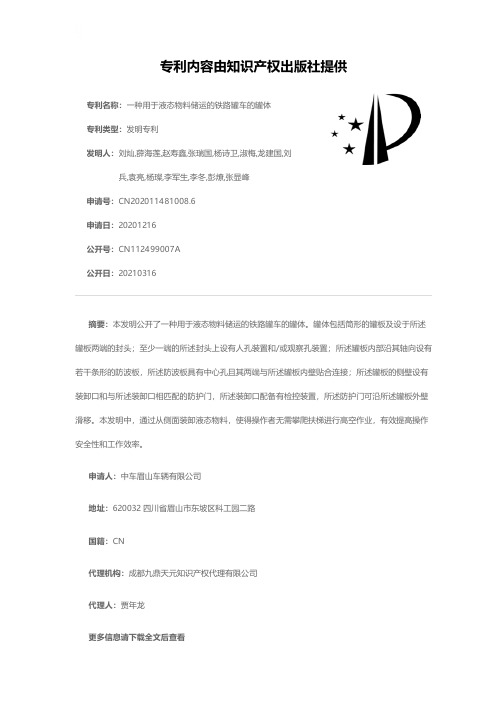

专利名称：一种用于液态物料储运的铁路罐车的罐体
专利类型：发明专利
发明人：刘灿,薛海莲,赵寿鑫,张瑞国,杨诗卫,淑梅,龙建国,刘兵,袁亮,杨璨,李军生,李冬,彭燎,张显峰
申请号：CN202011481008.6
申请日：20201216
公开号：CN112499007A
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于液态物料储运的铁路罐车的罐体。

罐体包括筒形的罐板及设于所述罐板两端的封头；至少一端的所述封头上设有人孔装置和/或观察孔装置；所述罐板内部沿其轴向设有若干条形的防波板，所述防波板具有中心孔且其两端与所述罐板内壁贴合连接；所述罐板的侧壁设有装卸口和与所述装卸口相匹配的防护门，所述装卸口配备有检控装置，所述防护门可沿所述罐板外壁滑移。

本发明中，通过从侧面装卸液态物料，使得操作者无需攀爬扶梯进行高空作业，有效提高操作安全性和工作效率。

申请人：中车眉山车辆有限公司
地址：620032 四川省眉山市东坡区科工园二路
国籍：CN
代理机构：成都九鼎天元知识产权代理有限公司
代理人：贾年龙
更多信息请下载全文后查看。

专利名称：一种轻质液体罐式集装箱
专利类型：发明专利
发明人：吕学鲁,朱英波,李照明,王淑霞,徐远超,刘磊,李旭东,张帆,姜潇逸
申请号：CN202010916009.2
申请日：20200903
公开号：CN112158476A
公开日：
20210101
专利内容由知识产权出版社提供
摘要：本发明公开一种轻质液体罐式集装箱，包括罐体、设在罐体外的罐箱框架、设在罐箱框架顶部的走台结构、设在罐体底部的加热结构、设在罐体顶部的溢流盒、设在罐箱框架端部顶部的定位装置、设在罐箱框架端部的爬梯以及下卸盒；本发明通过结构优化，材料的选择，降低罐箱的自重，自重不超过3500kg。

同时对不同部件进行合理布置，满足使用使用要求。

本发明安装GPS定位装置，并通过手机APP或微信实时掌握罐箱所处位置。

本发明设置精巧的加热装置，满足使用要求。

申请人：中车西安车辆有限公司
地址：710086 陕西省西安市三桥镇
国籍：CN
代理机构：西安恒泰知识产权代理事务所
更多信息请下载全文后查看。

专利名称：一种大容积低温液体罐式集装箱专利类型：实用新型专利
发明人：洪玉,安春燕,张洪,王红霞,翟兰惠申请号：CN201320760198.4
申请日：20131128
公开号：CN203604985U
公开日：
20140521
专利内容由知识产权出版社提供
摘要：一种大容积低温液体罐式集装箱，属于低温液体罐式集装箱领域，解决了现有集装箱结构限制无法制作超长箱以增加罐体的容积的问题，采用的技术方案是：结构中包括框架、固定在框架内的罐体，所述结构中还包括设置在框架的一端或两端的加长段，罐体延伸到加长段内。

本实用新型的有益效果是：设置加长段和加宽结构，通过改进罐体的结构增大了容积，提高了罐式集装箱的运输载货量，降低了运输成本。

申请人：石家庄安瑞科气体机械有限公司
地址：051430 河北省石家庄市裕翔街169号
国籍：CN
代理机构：石家庄众志华清知识产权事务所(特殊普通合伙)
代理人：王苑祥
更多信息请下载全文后查看。

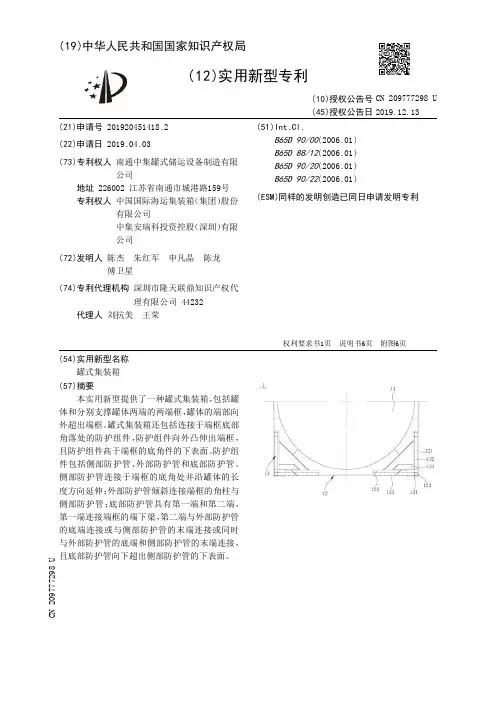

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920451418.2(22)申请日 2019.04.03(73)专利权人 南通中集罐式储运设备制造有限公司地址 226002 江苏省南通市城港路159号专利权人 中国国际海运集装箱（集团）股份有限公司　中集安瑞科投资控股（深圳）有限公司(72)发明人 陈杰　朱红军　申凡晶　陈龙　傅卫星　(74)专利代理机构 深圳市隆天联鼎知识产权代理有限公司 44232代理人 刘抗美　王荣(51)Int.Cl.B65D 90/00(2006.01)B65D 88/12(2006.01)B65D 90/20(2006.01)B65D 90/22(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称罐式集装箱(57)摘要本实用新型提供了一种罐式集装箱，包括罐体和分别支撑罐体两端的两端框，罐体的端部向外超出端框。

罐式集装箱还包括连接于端框底部角落处的防护组件，防护组件向外凸伸出端框，且防护组件高于端框的底角件的下表面。

防护组件包括侧部防护管、外部防护管和底部防护管。

侧部防护管连接于端框的底角处并沿罐体的长度方向延伸；外部防护管倾斜连接端框的角柱与侧部防护管；底部防护管具有第一端和第二端，第一端连接端框的端下梁，第二端与外部防护管的底端连接或与侧部防护管的末端连接或同时与外部防护管的底端和侧部防护管的末端连接，且底部防护管向下超出侧部防护管的下表面。

权利要求书1页 说明书6页 附图6页CN 209777298 U 2019.12.13C N 209777298U权　利　要　求　书1/1页CN 209777298 U1.一种罐式集装箱，包括罐体和分别支撑所述罐体两端的两端框，所述罐体的端部向外超出所述端框；其特征在于，所述罐式集装箱还包括连接于所述端框底部角落处的防护组件，所述防护组件向外凸伸出所述端框，且所述防护组件高于所述端框的底角件的下表面；所述防护组件包括：侧部防护管，连接于所述端框的底角处并沿所述罐体的长度方向延伸；外部防护管，倾斜连接所述端框的角柱与所述侧部防护管；及，底部防护管，其具有第一端和第二端，所述第一端连接所述端框的端下梁，所述第二端与所述外部防护管的底端连接或与所述侧部防护管的末端连接或同时与所述外部防护管的底端和所述侧部防护管的末端连接，且所述底部防护管向下超出所述侧部防护管的下表面。
