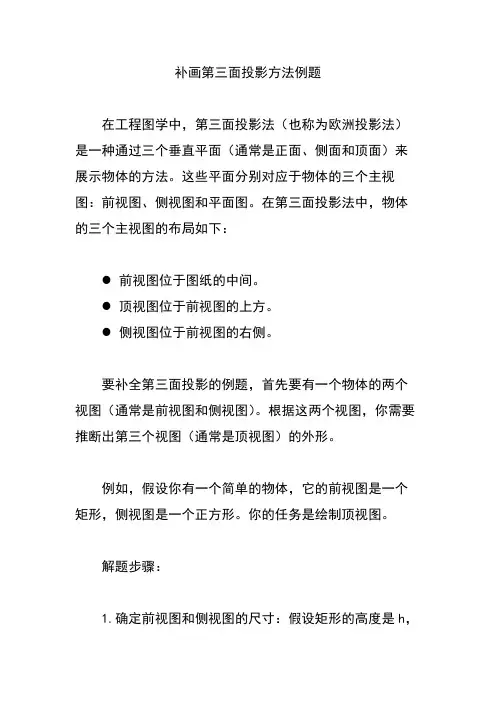

补画第三面投影方法例题
在工程图学中，第三面投影法（也称为欧洲投影法）是一种通过三个垂直平面（通常是正面、侧面和顶面）来展示物体的方法。
这些平面分别对应于物体的三个主视图：前视图、侧视图和平面图。
在第三面投影法中，物体的三个主视图的布局如下：
●前视图位于图纸的中间。
●顶视图位于前视图的上方。
●侧视图位于前视图的右侧。
要补全第三面投影的例题，首先要有一个物体的两个视图（通常是前视图和侧视图）。
根据这两个视图，你需要推断出第三个视图（通常是顶视图）的外形。
例如，假设你有一个简单的物体，它的前视图是一个矩形，侧视图是一个正方形。
你的任务是绘制顶视图。
解题步骤：
1.确定前视图和侧视图的尺寸：假设矩形的高度是h，
宽度是w，侧视图的边长等于前视图的高度h。
2.分析前视图和侧视图：由于侧视图是一个正方形，这意味着从侧面看时，物体的长度等于其高度。
3.绘制顶视图：因此，顶视图将是一个宽度w、长度h 的矩形，与前视图的宽度相同，与侧视图的边长相同。
4.标记尺寸和细节：如果在前视图或侧视图中有任何细节（如孔、凹槽等），需要将这些细节正确地投影到顶视图中。
5.检查三视图的一致性：三视图之间应该相互匹配，所有的线和点都应该能在相应的视图中找到对应。
这只是一个非常简单的例子，实际的工程图可能会更复杂，包含多个孔、斜面、圆角等。
补全第三面投影需要对物体的几何形状有深入的理解，并且能够将不同视图中的信息综合起来，正确地在空间中定位各个特征。
五、根据两视图,补画第三视图1、根据两视图，在指定位置补画第三视图（6分）。
2根据两视图，在指定位置补画第三视图（5分）。
3根据两视图,在指定位置补画第三视图（5分)。
4根据两视图，在指定位置补画第三视图（3分).5根据两视图，在指定位置补画第三视图（6分）。
6根据两视图，在指定位置补画第三视图（7分）。
7根据两视图，在指定位置补画第三视图（5分）。
8根据两视图，在指定位置补画第三视图(3分）。
10根据两视图，在指定位置补画第三视图(9分)。
11根据两视图，在指定位置补画第三视图（4分）。
12根据两视图，在指定位置补画第三视图（4分）。
14根据两视图，在指定位置补画第三视图（7分）。
15根据两视图，在指定位置补画第三视图（6分）。
16根据两视图，在指定位置补画第三视图（4分）.18根据两视图，在指定位置补画第三视图（7分）.19根据两视图，在指定位置补画第三视图(7分）。
20根据两视图，在指定位置补画第三视图（7分）。
22根据两视图,在指定位置补画第三视图（7分）。
23根据两视图，在指定位置补画第三视图（6分)。
24根据两视图,在指定位置补画第三视图（6分）。
26根据两视图，在指定位置补画第三视图(8分）。
27根据两视图，在指定位置补画第三视图(5分）。
28根据两视图，在指定位置补画第三视图(7分）。
30根据两视图，在指定位置补画第三视图(7分).31根据两视图，在指定位置补画第三视图(7分）.33根据两视图，在指定位置补画第三视图（7分）。
34根据两视图，在指定位置补画第三视图（7分)。
35根据两视图,在指定位置补画第三视图（7分).37根据两视图，在指定位置补画第三视图(9分)。
38根据两视图，在指定位置补画第三视图（12分）。
39根据两视图,在指定位置补画第三视图(8分）。
41根据两视图,在指定位置补画第三视图（6分）。
42根据两视图，在指定位置补画第三视图（6分）。
43根据两视图，在指定位置补画第三视图（6分）.45根据两视图，在指定位置补画第三视图(6分）。
机械制图（组合体三视图法）专题训练试题班级：学号：姓名：
1.根据所给视图，补画第三视图。
2.根据所给视图，补画视图中的漏线。
3.根据所给视图，补画第三视图。
4.根据所给视图，补画第三视图。
5.根据所给视图，补画视图中的漏线。
6.根据所给视图，补画第三视图。
7. 根据所给视图，补画第三视图。
8.根据所给视图，补画第三视图。
9.根据所给视图，补画第三视图。
10.根据所给视图，补画第三视图。
12.根据所给视图，补画第三视图。
答案
2.根据所给视图，补画视图中的漏线。
3.根据所给视图，补画第三视图。
4.根据所给视图，补画第三视图。
5.根据所给视图，补画视图中的漏线。
6.根据所给视图，补画第三视图。
7.根据所给视图，补画第三视图。
8根据所给视图，补画第三视图。
9根据所给视图，补画第三视图。
10.根据所给视图，补画第三视图。
11.根据所给视图，补画第三视图。
12.根据所给视图，补画第三视图。

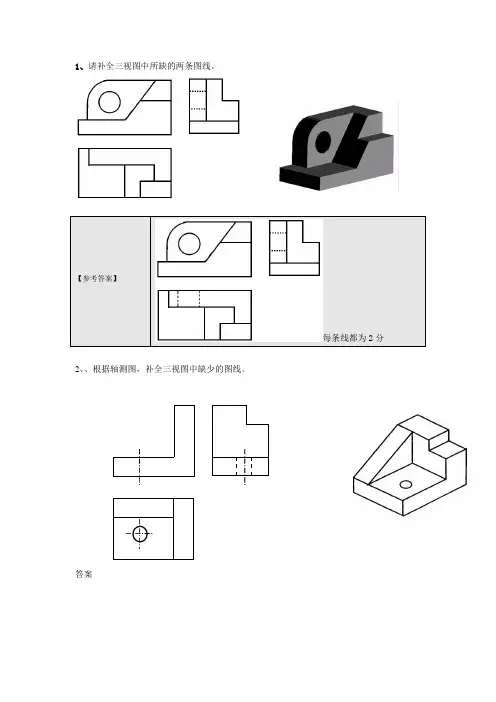

1、请补全三视图中所缺的两条图线。
【参考答案】
每条线都为2分2、、根据轴测图，补全三视图中缺少的图线。
答案
3根据立体图补全三视图中所缺的图线。
答案.主视图长虚线两条〔1分〕；短虚线两条〔1分〕；
左视图虚线两条〔1分〕；
俯视图实线一条〔1分〕。
4、
根
据
立体图，补全主视图、俯视图和左视图中所缺漏的图线。
〔原创〕
(1)主视图画出三条虚线 3〕
〔2俯视图画出一条实线 1〕
〔3〕左视图画出两条虚线2〕
5、〔原创〕根据轴测图，补全三视图中缺少的图线。
6、. 请补全三视图中所缺的图线。
7、．请据轴测图，请补全三视图中所缺的两条图线。
五、根据两视图，补画第三视图
