表面粗糙度的标注方法-新规定

表面粗糙度在图样上的标注方法表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。

在表7’中摘要列举了表面粗糙度标注的有关规定及图例。

表７表面粗糙度的标注方法及示例机械零件表面粗糙度的选择表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是检验零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量、使用寿命和生产成本。

机械零件表面粗糙度的选择方法有3种，即计算法、试验法和类比法。

在机械零件设计工作中，应用最普通的是类比法，此法简便、迅速、有效。

应用类比法需要有充足的参考资料，现有的各种机械设计手册中都提供了较全面的资料和文献。

最常用的是与公差等级相适应的表面粗糙度。

在通常情况下，机械零件尺寸公差要求越小，机械零件的表面粗糙度值也越小，但是它们之间又不存在固定的函数关系。

例如一些机器、仪器上的手柄、手轮以及卫生设备、食品机械上的某些机械零件的修饰表面，它们的表面要求加工得很光滑即表面粗糙度要求很高，但其尺寸公差要求却很低。

在一般情况下，有尺寸公差要求的零件，其公差等级与表面粗糙度数值之间还是有一定的对应关系的。

在一些机械零件设计手册和机械制造专著中，对机械零件的表面粗糙度和机械零件的尺寸公差关系的经验及计算公式都有很多介绍，并列表供读者选用，但只要细心阅来，就会发现，虽然采取完全相同的经验计算公式，但所列表中的数值也不尽相同，有的还有很大的差异。

这就给不熟悉这方面情况的人带来了迷惑。

同时也增加了他们在机械零件工作中选择表面粗糙度的困难。

在实际工作中，对于不同类型的机器，其零件在相同尺寸公差的条件下，对表面粗糙度的要求是有差别的。

这就是配合的稳定性问题。

在机械零件的设计和制造过程中，对于不同类型的机器，其零件的配合稳定性和互换性的要求是不同的。

在现有的机械零件设计手册中，反映的主要有以下3种类型：∙第1类主要用于精密机械，对配合的稳定性要求很高，要求零件在使用过程中或经多次装配后，其零件的磨损极限不超过零件尺寸公差值的10%，这主要应用在精密仪器、仪表、精密量具的表面、极重要零件的摩擦面，如汽缸的内表面、精密机床的主轴颈、坐标镗床的主轴颈等。

§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 (1）概述为了保证零件的使用性能,在机械图样中需要对零件的表面结构给出要求。

表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。

(2)表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数.其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。

机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数.① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z （x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7—14所示。

可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7—14 所示。

图7-14 Ra 、Rz 参数示意图国家标准GB/T1031—2009给出的Ra 和Rz 系列值如表7-1所示。

表7-1 Ra 、Rz 系列值 m μRaRzRaRz0.0126.3 6.3 0.025 0。

025 12.5 12.5 0.05 0。

05 25 25 0.1 0.1 50 50 0。

2 0。

2 100100 0。

4 0.4 200 0。

8 0。

8 400 1。

6 1。

6 800 3。

23。

216002．标注表面结构的图形符号 （1）图形符号及其含义在图样中,可以用不同的图形符号来表示对零件表面结构的不同要求。

标注表面结构的图形符号及其含义如表7-2所示。

表7—2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用,没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面,如铸、锻等;也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上.(2）图形符号的画法及尺寸图形符号的画法如图7—15所示，表7—3列出了图形符号的尺寸。

表面粗糙度的标注方法表面粗糙度是衡量物质表面质量的一个重要指标。

在工业、机械制造、汽车、电子、医疗、军事等多个领域中，表面粗糙度都起着重要的作用。

表面粗糙度的量化标准主要是通过测量表面数据来实现的，一般需要进行标注及分类。

本文将介绍表面粗糙度的标注方法和相关参考内容，以帮助读者更好地理解和应用表面粗糙度的概念。

1. 表面粗糙度的标注方法（1）符号法：符号法是用符号及数字表示表面粗糙度参数。

例如：Ra 0.4μm，表示表面平均粗糙度值 Ra 为 0.4 微米。

符号中常见的有Ra、Rq、Rz三个参数。

（2）数字法：数字法是用数字表示表面粗糙度参数。

例如：0.4μm，表示表面平均粗糙度值 Ra为 0.4 微米。

数字法常用于一些简单的次要标注。

（3）文字说明法：文字说明法是用文字叙述表面粗糙度参数。

例如：表面平滑、表面粗糙或表面粗糙不均匀等。

（4）图形法：图形法是用图形表示表面粗糙度变化。

例如：采用等高线图或颜色图来反映表面粗糙度特征。

2. 表面粗糙度的分类方法（1）粗糙度种类：根据表面的特征，包括纵向的余量和横向的余量两种。

（2）表面形状：包括凹凸、光洁和平坦三种形状。

（3）表面变化特征：根据板材或工件的物理特性，可将表面粗糙度分为局部和全局两种变化。

局部的表面粗糙度变化常见于工件上某些部分，全局的表面粗糙度变化常见于整个工件表面。

3. 相关参考内容（1）ISO 4287:1997 Geometrical Product Specifications (GPS) -- Surface texture: Profile method -- Terms, definitions and surface texture parameters（2）ISO 25178:2016 Geometrical Product Specifications (GPS) -- Surface texture: Areal -- Terms, definitions and surface texture parameters（3）GB/T 7066-2003 表面粗糙度的测量和评定（4）JIS B 0601:2001 Surface roughness -- JIS method（5）ASTM E112-13 Standard Test Methods for Determining Average Grain Size（6）ASME B46.1 Surface Texture (Surface Roughness, Waviness, and Lay)（7）EN 10025-1994: Hot rolled Products of non-alloy Structural steels; Technical delivery conditions。

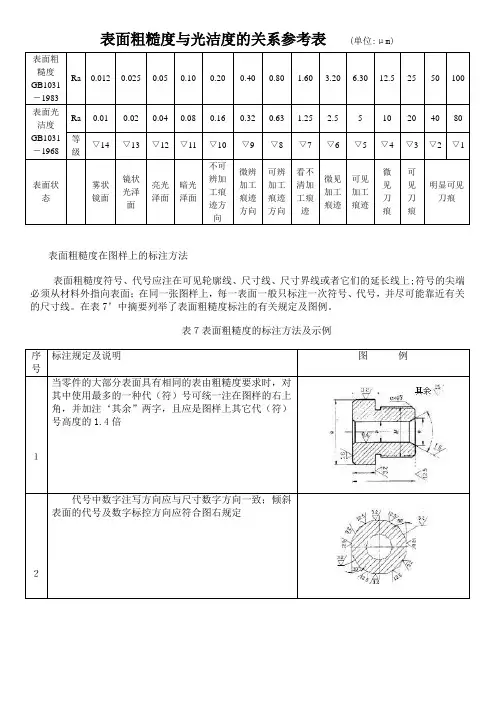

表面粗糙度与光洁度的关系参考表(单位:μm)表面粗糙度GB1031－1983Ra 0.012 0.025 0.05 0.10 0.20 0.40 0.80 1.60 3.20 6.30 12.5 25 50 100表面光洁度GB1031－1968 Ra 0.01 0.02 0.04 0.08 0.16 0.32 0.63 1.25 2.5 5 10 20 40 80等级▽14 ▽13 ▽12 ▽11 ▽10 ▽9 ▽8 ▽7 ▽6 ▽5 ▽4 ▽3 ▽2 ▽1表面状态雾状镜面镜状光泽面亮光泽面暗光泽面不可辨加工痕迹方向微辨加工痕迹方向可辨加工痕迹方向看不清加工痕迹微见加工痕迹可见加工痕迹微见刀痕可见刀痕明显可见刀痕表面粗糙度在图样上的标注方法表面粗糙度符号、代号应注在可见轮廓线、尺寸线、尺寸界线或者它们的延长线上;符号的尖端必须从材料外指向表面；在同一张图样上，每一表面一般只标注一次符号、代号，并尽可能靠近有关的尺寸线。

在表7’中摘要列举了表面粗糙度标注的有关规定及图例。

表７表面粗糙度的标注方法及示例序号标注规定及说明图例１当零件的大部分表面具有相同的表由粗糙度要求时，对其中使用最多的一种代（符）号可统一注在图样的右上角，并加注‘其余”两字，且应是图样上其它代（符）号高度的1.4倍２代号中数字注写方向应与尺寸数字方向一致；倾斜表面的代号及数字标控方向应符合图右规定。

表面粗糙度及其标注方法
表面粗糙度是指物体表面的不平坦程度或不光滑程度。

它可以用来描述表面的峰谷结构、细微起伏、坑洞等特征。

标注表面粗糙度的方法可以有以下几种：
1. Rz值：Rz值是根据ISO 4287标准确定的表面粗糙度参数之一。

它是表面上最高峰值与最低谷值之间的垂直距离的平均值。

Rz值越大，表面越粗糙。

2. Ra值：Ra值是根据ISO 4287标准确定的表面粗糙度参数之一。

它是与表面轮廓线平均偏离中线的长度有关的平均值。

Ra值越大，表面越粗糙。

3. Rt值：Rt值是根据ISO 4287标准确定的表面粗糙度参数之一。

它是表面上最高峰值与最低谷值之间的垂直距离的总值。

Rt值越大，表面越粗糙。

4. 利用光学仪器进行测量：可以使用光学设备（如表面粗糙度仪、扫描电子显微镜等）来直接测量并观察表面的粗糙度。

这种方法可以提供更详细和准确的表面粗糙度信息。

在标注表面粗糙度时，通常会使用相应的标志和数值来表示粗糙度等级。

例如，可以用一个符号（如Ra，Rz等）来表示粗
糙度参数的类型，然后使用数值来表示具体的粗糙度大小。

表面粗糙度的标注方法及示例
一、符号和代号
表面粗糙度的标注符号为“Ra”或“Rz”，其中“Ra”为轮廓算术平均偏差，“Rz”为微观不平度十点高度。

它们都是以μm（微米）为单位的。

二、标注示例
表面粗糙度的标注应包括表面粗糙度符号和代号、表面粗糙度的数值以及表面粗糙度的加工方法、位置和方向等必要信息。

例如：表面粗糙度Ra=3.2μm，加工方法为车削，表面粗糙度符号和代号标注在轮廓线上，位置为零件的顶部。

三、标注方法
表面粗糙度的标注方法有三种：直接标注法、最大实体符号法和最小实体符号法。

直接标注法是指在图样上直接标注表面粗糙度符号和代号；最大实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最大实体尺寸；最小实体符号法是指在图样上标注表面粗糙度符号和代号的同时，还标注最小实体尺寸。

四、Ra与Rz的选用原则
在实际应用中，应根据零件的表面质量要求、加工方法以及使用要求等因素来选择合适的表面粗糙度代号。

一般来说，Ra 适用于一般用途的加工表面，Rz适用于具有重要功能要求的加工表面。

具体选用原则如下：
1. Ra=3.2μm：适用于一般用途的加工表面，如车削、铣削、钻孔等。

2. Ra=10μm：适用于具有一般精度要求的加工表面，如磨削、研磨等。

3. Ra=0.8μm：适用于具有较高精度要求的加工表面，如精密磨削、超精加工等。

4. Ra=2μm：适用于具有很高精度要求的加工表面，如超精密磨削、镜面磨削等。

5. Ra=0.2μm：适用于具有极高精度要求的加工表面，如纳米级加工、精密镀膜等。

表面粗糙度的标注方法新规表面粗糙度是工程图样和技术文件中的重要内容，GB/T 131‐2006《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》等同采用国际标准，于2007‐02‐01 起代替GB/T131‐1993。

一、表面粗糙度在工程图样中的标注方法1. 新标准规定，当表面粗糙度有单一要求和补充要求时，应使用长边上有一条横线的完整图形符号，完整符号有三种（见图1）。

（a）允许任何工艺（b）去除材料（c）不去除材料图1表面粗糙度各项要求标注的位置如图2 所示：图2单一要求：a ——第一个表面粗糙度要求（传输带/取样长度参数代号数值）b ——第二个表面粗糙度要求（传输带/取样长度参数代号数值）补充要求：c ——加工方法（车、铣、磨、涂镀等）d ——表面纹理和方向e ——加工余量例1（见图3）：图3含义：上限值Ra=50μm；下限值Ra=6.3μm；U 和L 分别表示上限值和下限值，当不会引起歧义时，也可不标注U、L；极限值规则均为“16%规则”；两个传输带均为0.008mm—4mm（其中4mm 为取样长度）；评定长度中含有5 个取样长度（默认），5×4mm = 20 mm；加工方法为铣；表面纹理符号c（表示表面纹理呈近似同心圆，且圆心与表面中心相关）；加工余量为3mm。

例2（见图4）：图4含义：第一个表面粗糙度要求Ra 的上限值为1.6μm（符合16%规则），其取样长度为0.8mm；第二个表面粗糙度要求Rz 的上限值为12.5μm（符合最大规则），其取样长度为2.5mm，Rz 的下限值为3.2μm（符合最大规则），其取样长度为2.5mm，其中U、L 在不会引起歧义时也可不标注。

例3（传输带/取样长度为默认值，评定长度中所含取样长度的个数不是默认的5，而是含有3 个取样长度，见图5）：图5含义：传输带/取样长度为默认值；评定长度为3 个取样长度；默认Rz 为上限值要求，Rz = 6.3μm，符合最大规则。
