A 变频器调试永磁同步电机参数设置

变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。

变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。

为了使变频器能够正常工作，我们需要进行一系列参数设置。

本文将介绍变频器参数设置的操作步骤。

步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。

2.打开变频器的控制面板，一般会有一个触摸屏或者按键。

3.进入参数设置模式，具体方法可以查看变频器的使用说明书。

步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。

1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。

2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。

步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。

1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。

2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。

3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。

步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。

1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。

2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。

3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。

步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。

1. 确认所有参数设置无误后，找到保存按钮或菜单选项。

2. 选择保存功能，并按照变频器的提示进行保存操作。

3. 确认设置参数已经成功保存，并退出参数设置模式。

变频器设置参数怎么调？答：想一想当年学习变频器都是认真拜师学艺的，不像现在在网络平台上要求别人回答，而现在今日头条少得可怜的几十角钱，来买他人的技术，真是无语。

冰冻三尺非一日之寒，对于初次接触变频器的入门者来说，使用面板调节非常得心应手，但它都是出厂设置好了的，如果是要使用外部接线端子，那么就要重新设置变频器与驳接的电动机的一些参数了。

一、变频器可设置的参数♣变频器参数的设置非常重要。

变频调速系统是否能满足生产工艺要求的需要，按期望的要求运行，决定于参数的正确设置。

变频器参数设置不当会造成启动、制动的失败，误跳闸，严重时会造成变频器内部电子元器件的损坏。

变频器的参数值很多，少则五六十个，多则百余个。

对于初次接触变频器者，一定要有变频器的使用说明书，没有使用说明书，犹如盲人摸象，一筹莫展。

但变频器大多数参数不需要用户设置,按照出厂时设置值使用即可。

需要重新设置的参数主要有:基本频率、最高频率、上限频率、下限频率、U / f线,启动频率、加速度时间、减速时间、制动时间(及方式)。

此外还包括外部端子操作、模拟量操作等。

电动机的基本信息如额定电压、额定电流、额定容量、极对数、加减速时间等准确录入，是保证变频器稳定运行的前提。

例如，电动机极数设定不准确，则变频器显示转速不准确，将影响操作人员的操作。

保护参数设定是电动机发生故障时报警还是跳闸，为变频器的安全运行提供了故障。

保护参数设定包括热电子保护、过电流保护、载波保护过电压保护和失速保护等设定。

♠如果变频器保护定值设定过小，将会造成变频器频繁误动作影响电动机运行。

另外，如果加速度时间、减速度时间设定不当，则会造成变频器在加、减速时发生过电压保护动作。

变频器参数初步设定后，还要根据系统实际运行情况，对不合适的部分参数进行调整。

变频器的参数设定均有一定的选择范围，设定前应详细阅读产品说明书，掌握变频器的技术性能和设定方法。

不同品牌的变频器，其参数设定方法是不同的，要看它们的功能及代码、参数名称、设置范围和出厂值。

ABB 变频器调试永磁同步电机参数设置一、参数设定参数名称设定值说明99.01语言英语现在无中文版99.02电机种类目前不支持电机分类。

99.03电机类别目前不支持电机分类。

电机分类： 0 = AM:异步电机。

三相交流感应电机。

99.04 1 = PMSM: 永磁电机。

三相交流同步电机，带有永磁转子和正弦反电动势电压。

选择电机控制模式。

0 =DTC : 直接力矩控制模式适用于大多数应用场合。

99.05 1 = SCALAR: 标量控制模式适用于不能使用直接转矩控制模式的特殊场合。

在标量控制模式下，变频器99.06电机额定电流99.07电机额定电压99.08电机额定频率99.09电机额定转速99.10电机额定功率99.11功率因数 cos ?99.12电机额定转矩电机辨识运行1：NORMAL ：常规辨识运行。

2：REDUCED ：简化辨识运99.13行。

3：STANDSTILL:静止辨识运行。

4：AUTOPHASING带编码器自学习。

16.04恢复应用程序原始设置，即参数的工厂缺省值。

0 = DONE ：恢复已经完成。

1 = RESTORE DEFS：所有的参数值恢复成缺省值，电机参数、辨识运行结果、现场总线和编码器配置数据除外。

2 = CLEAR ALL：所有的参数值恢复成缺省值，包括电机参数、辨识运行结果、现场总线和编码器配1铭牌数值铭牌数值铭牌数值铭牌数值铭牌数值铭牌数值不适用于永磁电机铭牌数值空载可不设置117.01监视环17.0217.031.021.031.041.0620.0120.0220.0520.0625.0325.0428.0228.0340.02二、故障记录三、日期与时间四、控制环五、标记给定六、传送信息故障显示E：变频器故障。

联系供应商F：变频器停车A：变频器不停监视环监视环实际转速变频器输出频率电机电流电机转矩最高转速范围：0...30000 rpm最低转速范围：-30000...0 rpm 最大电机电流范围：0...30000 A变频器的最大转矩限值范围：0...1600%加速时间2减速时间2比例增益(Kp)学习前设0，学习后设0.8积分时间学习前设0.5，学习后设 1.5载波频率16 kHz。

变频器参数设置通常变频器一般在出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。

在这些参数值的情况下，变频器能以面板操作方式正常运行，但以面板操作并不满足大多数传动系统的要求。

所以，在变频调速系统调试中，在对变频器参数设置时要从以下几个方面进行：1)确认电动机参数，变频器在参数中设定电动机的功率、电流、电压、转速、最大频率，这些参数可以从电动机铭牌中直接得到。

2)变频器采用的控制方式，即速度控制、转距控制、PID控制或其他方式。

设置控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

3)设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通信方式等几种。

4)给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通信方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。

正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。

(1)启动时间设定。

启动时间设定原则是宜短不宜长，若过电流整定值过小，可适当增大，可加至最大150%额定电流值。

启动时间设定的经验值为1.5~2s/kW，小功率取大些；大于30kW，取>2s/kW。

在按下启动键RUN，电动机若堵转，此时要立即按停止键STOP停车，否则时间一长要损坏电动机。

电动机堵转说明负载转矩过大，启动力矩太小，在检查系统配置和机械部分正常的情况下，应检查变频器的参数设置，并提高系统的启动转矩。

(2)制动时间设定。

制动时间设定原则是宜长不宜过短，制动时间设定过短易产生再生类过压导致过电压保护动作。

制动时间设定的具体值见表的减速时间。

对水泵风机以自由制动为宜，实行快速强力制动易产生严重“水锤”效应。

表减速时间电动机功率( kW) 1 4 13 45 110 160 500电动机测定电流(A) 1.5 3.5 38 90 210 340 1000加速时间(s) 5 8 12 20 30 40 60减速时间(s) 3 12 20 30 40 60 100(3)启动频率设定。

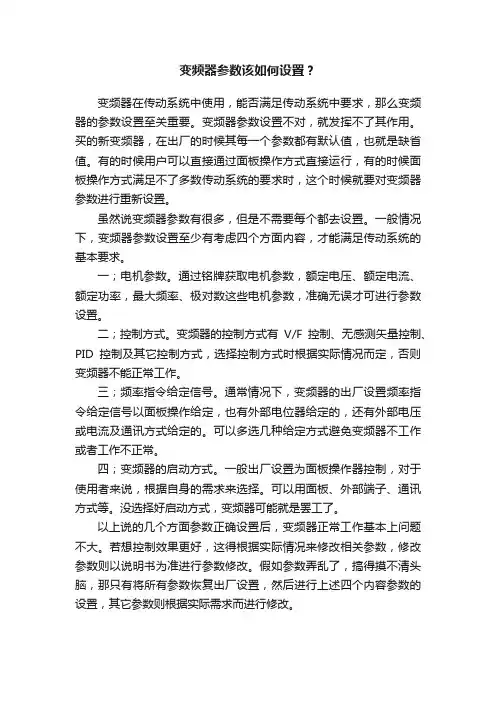

变频器参数该如何设置？变频器在传动系统中使用，能否满足传动系统中要求，那么变频器的参数设置至关重要。

变频器参数设置不对，就发挥不了其作用。

买的新变频器，在出厂的时候其每一个参数都有默认值，也就是缺省值。

有的时候用户可以直接通过面板操作方式直接运行，有的时候面板操作方式满足不了多数传动系统的要求时，这个时候就要对变频器参数进行重新设置。

虽然说变频器参数有很多，但是不需要每个都去设置。

一般情况下，变频器参数设置至少有考虑四个方面内容，才能满足传动系统的基本要求。

一；电机参数。

通过铭牌获取电机参数，额定电压、额定电流、额定功率，最大频率、极对数这些电机参数，准确无误才可进行参数设置。

二；控制方式。

变频器的控制方式有V/F控制、无感测矢量控制、PID控制及其它控制方式，选择控制方式时根据实际情况而定，否则变频器不能正常工作。

三；频率指令给定信号。

通常情况下，变频器的出厂设置频率指令给定信号以面板操作给定，也有外部电位器给定的，还有外部电压或电流及通讯方式给定的。

可以多选几种给定方式避免变频器不工作或者工作不正常。

四；变频器的启动方式。

一般出厂设置为面板操作器控制，对于使用者来说，根据自身的需求来选择。

可以用面板、外部端子、通讯方式等。

没选择好启动方式，变频器可能就是罢工了。

以上说的几个方面参数正确设置后，变频器正常工作基本上问题不大。

若想控制效果更好，这得根据实际情况来修改相关参数，修改参数则以说明书为准进行参数修改。

假如参数弄乱了，搞得摸不清头脑，那只有将所有参数恢复出厂设置，然后进行上述四个内容参数的设置，其它参数则根据实际需求而进行修改。

【关键字】精品通用变频器调试步骤和参数设置快速调试当选择P0010=1（快速调试）时，P0003（用户访问级）用来选择要访问的参数。

这一参数也可以用来选择由用户定义的进行快速调试的参数表。

在快速调试的所有步骤都已完成以后，应设定P3900=1，以便进行必1、开关量输入功能可以将变频器当前的状态以开关量的形式用继电器输出，通过输出继电器的状态来监控变频器的内部状的每一位更改。

1电压信号2～10V作为频率给定，需要设置:以模拟量通道2电流信号4~20mA作为频率给定，需要设置：注意：对于电流输入，必须将相应通道的拨码开关拨至ON的位置。

4、模拟量输出功能MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0～20mA输出，可以标定为4～20mA输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500Ω电阻。

需要输出的物理量可5、加减速时间加速、减速时间也称作斜坡时间，分别指电机从静止状态加速到最高频率所需要的时间，和从最高频率6、频率限制用户可以设置电机的运行频率区间，和所要避开的一些共振点。

多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电机多段速度运行。

可通过如下三种方法实现：1）直接选择（P0701～P0706 = 15）在这种操作方式下，数字量输入既选择固定频率（见上表），又具备起动功能。

3）二进制编码选择+ON命令（P0701～P0704 = 17）MM4变频器的闭环控制，是应用PID控制，使控制系统的被控量迅速而准确地接近目标值的一种控制手段。

实时地将传感器反应回来的信号与被控量的目标信号相比较，如果有偏差，则通过PID的控制作用，使由BOP面板作为压力给定，由模拟量通道2接入压力反应信号，具体参数如下：P0700＝2 控制命令源于端子P0701＝1 5# 端子作为启动信号P0756.1＝2 反应信号为电流信号P1000＝1 频率给定源于BOP面板P2200＝1 使能PIDP2253＝2250 PID目标给定源于面板P2240＝X 压力设定值的百分比P2264＝755.1 PID反应源于模拟通道2P2265＝5 PID反应滤波时间常数P2280＝0.5 比例增益设置P2285＝15 积分时间设置P2274＝0 微分时间设置（通常微分需要关闭）10、通信1. MM440变频器可以通过PROFIBUS模块，DeviceNet 模块，CANopen 模块连接到相应的控制系统当中。

变频器的参数设定的步骤现代工业中，变频器是一种广泛应用于电机控制的装置。

通过改变电源频率和电压，变频器可以控制电机的转速和负载。

为了使变频器正常工作，我们需要对其参数进行设定。

本文将介绍变频器参数设定的步骤。

1. 确定任务需求在进行变频器参数设定之前，首先需要确定任务需求。

了解具体的工作任务和操作要求，包括所需的转速范围、负载变动情况等。

只有明确了任务需求，才能进行后续的参数设定。

2. 设定基本参数在设定变频器参数之前，需要先设定一些基本参数，如变频器的额定电压、额定频率和额定电流。

这些参数通常可以在变频器的技术规格书中找到。

根据具体的工作环境和电机要求，设置适当的数值。

3. 设定电机参数接下来，需要设定电机参数。

电机参数包括额定转速、电枢电阻、电机功率、额定电流等。

通常情况下，这些参数可以从电动机的技术规格书中获取。

根据实际情况，将这些参数输入到变频器的设定界面中。

4. 设定控制方式在变频器的参数设定中，控制方式非常重要。

根据任务需求选择合适的控制方式，常见的包括速度控制、扭矩控制和位置控制等。

根据具体的工作要求，设定相应的控制方式参数。

5. 设定速度闭环控制参数如果任务需要进行速度控制，那么就需要设定速度闭环控制参数。

这些参数包括比例增益、积分时间和微分时间等。

通过调节这些参数，可以改变闭环控制的响应速度和稳定性。

根据实际情况进行调试和优化。

6. 设定保护参数为了保护电机和变频器的安全运行，需要设置一些保护参数。

常见的保护参数包括过流保护、过压保护、欠压保护和过载保护等。

根据具体的安全要求，设置适当的参数数值。

7. 设定其他参数在完成上述步骤之后，还需要根据实际需求设定其他参数。

例如，如若需要通信功能，就需要设定通信参数；如果需要使用特殊功能，就需要设定相应的功能参数。

根据具体的应用要求，进行相应的参数设定。

8. 参数设定验证完成上述步骤之后，需要进行参数设定的验证。

通过实际工作中的测试和检查，确认参数设定是否符合要求。
