断面图及其他表示法

图8–29 局部放大图
2. 局部放大图的画法
(1) 局部放大图可以画成视图、剖视图或断面图， 它与被放大部分在原图中的表达方法无关，如图8–29所 示。 (2) 局部放大图应尽量配置在被放大部位的附近；
局部放大图的投影方向应与被放大部分的投影方向一致；
与整体联系的部分用波浪线画出；画成剖视和断面时， 其剖面符号的方向和距离应与原图中相应的剖面符号相
图8–40 平面符号的画法
8. 长机件的简化画法
当机件（如轴、杆、型材、连杆等）较长，而沿 长度方向形状一致或按一定规律变化时，可断开后缩 短画出，但要按实际长度标注尺寸，如图8–41所示。 断裂处的边界线可用波浪线或双点划线绘制。
孔距 总长 (a) 总孔距
(b)
图8–41 较长机件的画法
8.8 表达方法的综合举例
线或外轮廓线而是理论轮廓线），如图8–30中的主视图
所示；当剖切平面沿横向剖切时，这些结构仍需画出剖 面符号，如图8–30俯视图中的剖视图所示。
图8–30 肋板的画法
(2) 当需要表达机件回转体上均匀分布的肋、轮 辐、孔等结构不处于剖切平面上时，可将这些结构旋 转到剖切平面上画出，且不需加任何标注，如图8–31 所示。 (3) 在需要表示位于剖切平面前的机件结构时，
图8–38 对称图形的简化画法
4. 某些投影的简化画法
(1) 机件上较小结构所产生的交线(截交线、相 贯线、过渡线)，如在一个视图中已表示清楚时，则在 其它视图中该线允许简化或省略，如图8–36（a）、 （b）所示。
图8–36 小结构交线的简化画法
(2) 机件上斜度不大的结构，如在一个视图中已 表达清楚时，则其它视图可按小端画出，如图8–37所 示。 (3) 与投影面倾斜角度小于30°的圆或圆弧，其 投影椭圆可用圆或圆弧代替，如图8–38所示。
省略标注箭头、字母
省略字母
图8–27 用两个剖切平面剖得的移出断面
图8–28 断面图形分离时的画法
8.4 其他表达方法
8.4.1 局部放大图 1. 基本概念 将机件的部分结构用大于原图形所采用的比例画
出的图形，称为局部放大图，如图8–29所示。当机件的
某些结构较小，如按原图所用的比例画出，图形过小而 表达不清，或标注尺寸困难时，可采用局部放大画法。
下面以图8–42所示的滑块盖为例，加以分析。图 8–43列出了滑块盖的四种表达方案。
图8–42 滑块盖
(a) 方案一
A
(b) 方案二
A
(c) 方案三
图8–43 滑块盖表达方案比较
(d) 方案四
8.6 第三角投影法简介
8.6.1 第一、三角投影体系的比较
图8–44（a）示出了三个彼此相互垂直的投影面，
这些结构按假想投影的轮廓线即双点划线画出，如图
8–32中所示的键槽。 (4) 在不致引起误解时，机件的移出断面允许省
略剖面符号，但剖切位置和断面图是否标注，必须遵
照前面所述剖面标注的原则和方法，如图8–33所示。
2. 相同结构的简化画法 (1) 当机件上具有若干相同结构（如齿、槽等） 并按一定规律分布时，只需画出几个完整的结构，其 余的用细实线连接，在图上则必须注明该结构的总数， 如图8–34（a）、（b）所示。
将空间分成八个分角Ⅰ、Ⅱ、Ⅲ、…、Ⅷ。第一角投影 法是将物体放在第一角内进行投影，即物体（物）置于 观察者（人）和投影面（面）之间进行投影，保持 “人—物—面”的相对位置关系，如图8–44（b）、（c）
所示。第三角投影法是将物体放在第三角内进行投影，
假设投影面是透明的，即投影面置于观察者与物体之间 进行投影，保持“人—面—物”的相对位置关系，如图
f＝1
共12槽
f＝2
51－ 2.5
f＝2
(a)
(b)
(c)
图8–34 相同要素的简化画法
3. 对称图形的简化画法 在不致引起误解时，对于对称机件的视图可只画 一半或四分之一，并在图形对称中心线的两端分别画 出两条与其垂直的平行细实线（短划），如图8–38 （a）、（b）所示。也可画出略大于一半的图形。
字和比例之间的横线用细实线画出，前者写在横线之上， 后者写在横线之下），如图8–29中的Ⅰ、Ⅱ处所示。
(3) 当机件上仅有一个需要放大的部位时，不必编
号，只需在被放大部位画圈，并在局部放大图的上方正 中位置注明所采用的比例。
8.4.2 简化画法
1. 剖视图、断面图中的简化画法 (1) 对于机件上的肋、轮辐及薄壁等结构，当剖切 平面沿纵向剖切时，这些结构都不画剖面符号，而用粗 实线将它与其邻接部分分开（该粗实线并非外表面的交
同，如图8–29所示。
(3) 斜视图中的局部视图也可画成局部放大图。
3. 局部放大图的标注
(1) 画局部放大图时，应用细实线圈出被放大部分 的部位，如图8–29所示。 (2) 当机件上有几个被放大部位时，必须用罗马数 字和指引线依次标明被放大的部位；并在局部放大图上
方正中位置注出相应的罗马数字和采用的比例（罗马数
线时，断面图形应画成封闭的图形，如图8–26中A－A、
B－B所示。
(3) 当剖切平面通过非圆孔，将导致断面图出现完 全分离的两个断面时，则这些结构8所示的画法。
表8–2 移出断面的标注 断 面 面 形 图 断面位置 状
断
对称的移动断面
不对称的移动断面
在剖切符号 沿长线上
8.3
断面图
8.4其他表达方法 8.8表达方法分析示例

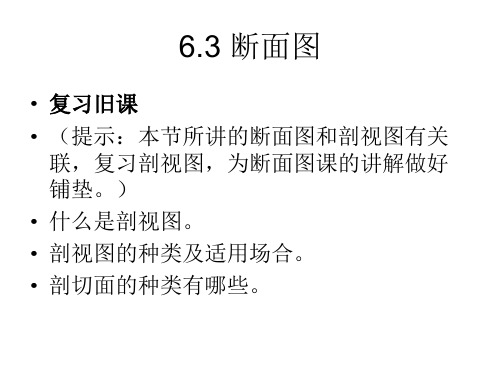

8.3 断 面 图
假想用剖切平面将机件的某处切断，仅画出断面
的图形，称为断面图(简称断面)，如图8–23所示。 断面图有重合断面和移出断面之分。
图8–23 断面图
8.3.1 重合断面 断面图形配置在剖切平面迹线处，并与视图重合， 称为重合断面，如图8–24所示。重合断面的轮廓线用细 实线绘制，当视图中的轮廓线与重合断面的图形重叠时， 视图中原有的轮廓线仍需完整，连续地画出，不可间断，
如图8–28所示。
配置在剖切符号上的不对称重合断面，应用箭头 表示投影方向，如图8–24所示。
对称的重合断面不必标注剖切符号，如图8–28所
示。
图8–24 不对称重合断面
图8–28 对称重合断面
8.3.2 移出断面 画在视图轮廓线外面的断面图形，称为移出断面。 移出断面的轮廓线规定用粗实线绘制，并尽量配置在剖 切符号或剖切平面迹线的延长线上，如图8–26（b）、 （c）所示，也可画在其它适当位置，如图8–26（a）、
图8–37 较小结构的简化画法
图8–38 小于30°斜面上圆或圆弧的简化画法
(4) 在不致引起误解时，零件图中的小圆角、锐 边的小倒圆或48°小倒角允许省略不画，但必须注明 尺寸或在技术要求中加以说明，如图8–39所示。
图8–39 小圆角、小倒角的简化画法和标注
(8) 当图形不能充分表达平面时，可用平面符号 (相交两细实线)表示，如图8–40所示。
8–44（d）、（e）所示。
（d）所示。
移出断面一般用剖切符号表示剖切位置，用箭头 表示投射方向，并注上字母，在断面图的上方用同样的
字母标出相应的名称“×－×”，如图8–26（a）、（d）
中的“A—A”、“B－B”所示。
图8–26 移出断面图
移出断面的标注方法如表8–2所示。 作断面图应注意以下几点： (1) 由两个或多个相交的剖切平面剖切得出的移出 断面，中间一般应断开，如图8–27所示。 (2) 当剖切平面通过由回转面形成的孔或凹坑的轴
图8–31 肋板和孔的画法
图8–32 用双点划线表示被切去的机件结构
图8–33 可省略剖面符号的移出断面
(2) 当机件上具有若干直径相同且成规律分布的 孔(圆孔、螺孔、沉孔等)，可以仅画出一个或几个，其 余的只需用点划线表示其中心位置，在图上注明孔的 总数，如图8–34（c）所示。
共×× 槽
