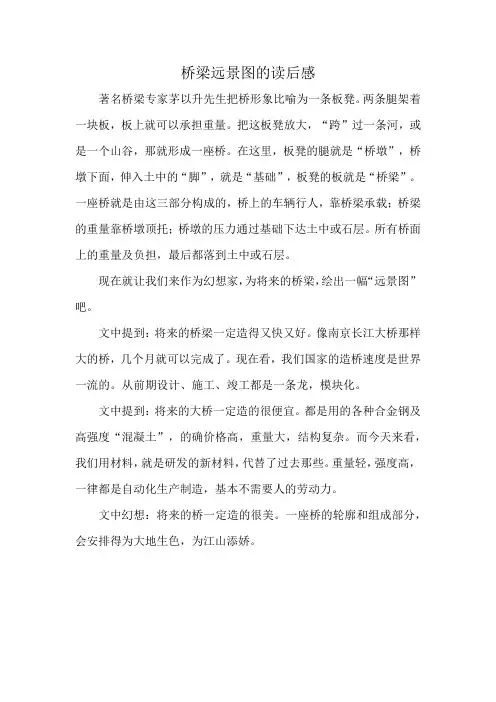

桥梁远景图的读后感
著名桥梁专家茅以升先生把桥形象比喻为一条板凳。
两条腿架着一块板，板上就可以承担重量。
把这板凳放大，“跨”过一条河，或是一个山谷，那就形成一座桥。
在这里，板凳的腿就是“桥墩”，桥墩下面，伸入土中的“脚”，就是“基础”，板凳的板就是“桥梁”。
一座桥就是由这三部分构成的，桥上的车辆行人，靠桥梁承载；桥梁的重量靠桥墩顶托；桥墩的压力通过基础下达土中或石层。
所有桥面上的重量及负担，最后都落到土中或石层。
现在就让我们来作为幻想家，为将来的桥梁，绘出一幅“远景图”吧。
文中提到：将来的桥梁一定造得又快又好。
像南京长江大桥那样大的桥，几个月就可以完成了。
现在看，我们国家的造桥速度是世界一流的。
从前期设计、施工、竣工都是一条龙，模块化。
文中提到：将来的大桥一定造的很便宜。
都是用的各种合金钢及高强度“混凝土”，的确价格高，重量大，结构复杂。
而今天来看，我们用材料，就是研发的新材料，代替了过去那些。
重量轻，强度高，一律都是自动化生产制造，基本不需要人的劳动力。
文中幻想：将来的桥一定造的很美。
一座桥的轮廓和组成部分，会安排得为大地生色，为江山添娇。
各种桥梁构造图解各种桥梁构造图解箱型梁桥：(xiang xing liang qiao) box-girder bridge 箱梁结构的基本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各部分(梁肋,顶板和底板)作为整体同时参加受力。
其结果可节省材料，成为薄壁结构，提高了抗扭强度。
箱梁桥可分为单室，双室,多室几种。
组合梁桥：(zhu he liang qiao) composite beam bridge指以梁式桥跨作为基本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点相同。
这类桥的特点主要表现在设计计算工作繁重，构造细节及内力复杂。
空腹拱桥：(kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。
实腹拱桥：(shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。
小跨径的砖,石,混凝土拱常采用这种构造形式。
无铰拱桥：(wu jiao gong qiao) hingless arch bridge如图，在整个拱上不设铰，属外部三次超静定结构。
由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。
但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。
混凝土空腹无铰拱桥三铰拱桥：(san jiao gong qiao) three-hinged arch bridge 如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。
属外部静定结构构。
因而温度变化,支座沉陷等不会在拱内产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

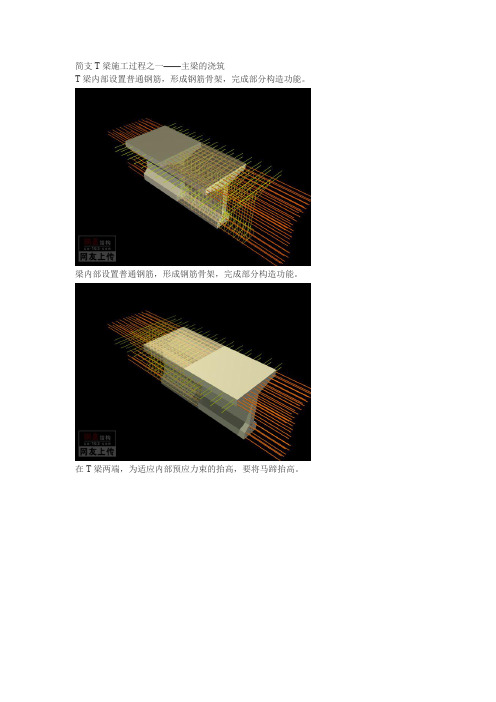

简支T梁施工过程之一——主梁的浇筑T梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
梁内部设置普通钢筋，形成钢筋骨架，完成部分构造功能。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
在T梁两端，为适应内部预应力束的抬高，要将马蹄抬高。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
拉端设置锚头构件预留张拉位置。
锚头可设置在梁端、梁顶等位置。
多数T梁在梁内部设置通长的预应力钢束。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
由于梁的两端剪力较大，所以要将预应力钢束在两端抬起。
这和钢筋混凝土梁很相似。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
预应力钢束要套波纹管，在锚头处要加锚垫板，以克服由于局部受力所引起的应力集中。
T梁施工过程之二——穿束简支T梁施工过程之二——穿束预应力筋穿入孔道的方法有先穿束法和后穿束法两种。
先穿束法即在浇注混凝土之前穿束。
这种穿束法较省力，但束端保护不当易生锈。
后穿束法即在混凝土浇筑之后穿束。
穿束可在混凝土养护期内进行，不占工期，便于用通孔器或高压水通孔，穿束后及时张拉，易于防锈，但穿束较为费力。
后穿束法可用人工穿束、卷扬机穿束和穿束机穿束。
穿束前应全面检查孔道是否完整无缺T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之二——穿束T梁施工过程之三——张拉预应力T梁一般采用后张法（先浇筑混凝土，后张拉预应力钢筋）。
后张法是利用构件自身作为加力台座进行预应力筋的张拉，并用锚夹具将张拉完毕的预应力筋锚固在构件的两端，再在预应力筋的管道内压入水泥浆，使预应力筋与混凝土粘结成整体。
后张法主要是靠锚夹具来传递和保持预加应力的。
