简述火力发电厂直流系统的重要意义_张美枝

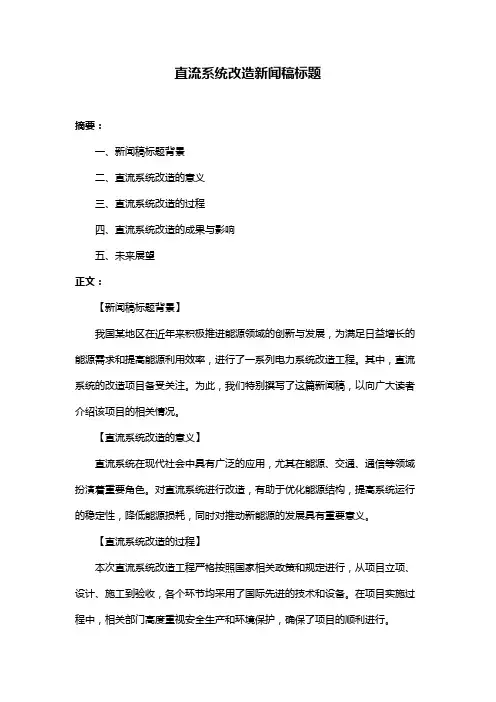

直流系统改造新闻稿标题
摘要：
一、新闻稿标题背景
二、直流系统改造的意义
三、直流系统改造的过程
四、直流系统改造的成果与影响
五、未来展望
正文：
【新闻稿标题背景】
我国某地区在近年来积极推进能源领域的创新与发展，为满足日益增长的能源需求和提高能源利用效率，进行了一系列电力系统改造工程。

其中，直流系统的改造项目备受关注。

为此，我们特别撰写了这篇新闻稿，以向广大读者介绍该项目的相关情况。

【直流系统改造的意义】
直流系统在现代社会中具有广泛的应用，尤其在能源、交通、通信等领域扮演着重要角色。

对直流系统进行改造，有助于优化能源结构，提高系统运行的稳定性，降低能源损耗，同时对推动新能源的发展具有重要意义。

【直流系统改造的过程】
本次直流系统改造工程严格按照国家相关政策和规定进行，从项目立项、设计、施工到验收，各个环节均采用了国际先进的技术和设备。

在项目实施过程中，相关部门高度重视安全生产和环境保护，确保了项目的顺利进行。

【直流系统改造的成果与影响】
经过一段时间的运行，直流系统改造项目取得了显著的成果。

一方面，改造后的直流系统运行更加稳定，有效提高了能源利用率，降低了能源消耗。

另一方面，该项目还对新能源的发展起到了积极的推动作用，为我国能源产业的可持续发展奠定了基础。

【未来展望】
随着科技的不断进步，直流系统在各个领域的应用将更加广泛。

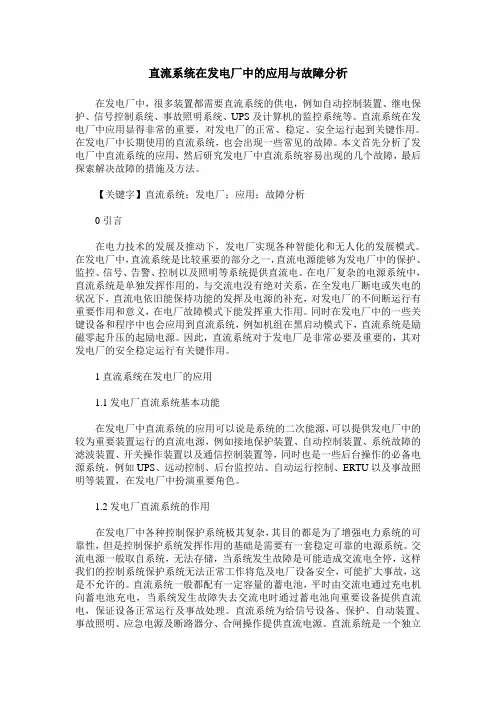

直流系统在发电厂中的应用与故障分析在发电厂中，很多装置都需要直流系统的供电，例如自动控制装置、继电保护、信号控制系统、事故照明系统、UPS及计算机的监控系统等。

直流系统在发电厂中应用显得非常的重要，对发电厂的正常、稳定、安全运行起到关键作用。

在发电厂中长期使用的直流系统，也会出现一些常见的故障。

本文首先分析了发电厂中直流系统的应用，然后研究发电厂中直流系统容易出现的几个故障，最后探索解决故障的措施及方法。

【关键字】直流系统；发电厂；应用；故障分析0引言在电力技术的发展及推动下，发电厂实现各种智能化和无人化的发展模式。

在发电厂中，直流系统是比较重要的部分之一，直流电源能够为发电厂中的保护、监控、信号、告警、控制以及照明等系统提供直流电。

在电厂复杂的电源系统中，直流系统是单独发挥作用的，与交流电没有绝对关系，在全发电厂断电或失电的状况下，直流电依旧能保持功能的发挥及电源的补充，对发电厂的不间断运行有重要作用和意义，在电厂故障模式下能发挥重大作用。

同时在发电厂中的一些关键设备和程序中也会应用到直流系统，例如机组在黑启动模式下，直流系统是励磁零起升压的起励电源。

因此，直流系统对于发电厂是非常必要及重要的，其对发电厂的安全稳定运行有关键作用。

1直流系统在发电厂的应用1.1发电厂直流系统基本功能在发电厂中直流系统的应用可以说是系统的二次能源，可以提供发电厂中的较为重要装置运行的直流电源，例如接地保护装置、自动控制装置、系统故障的滤波装置、开关操作装置以及通信控制装置等，同时也是一些后台操作的必备电源系统，例如UPS、远动控制、后台监控站、自动运行控制、ERTU以及事故照明等装置，在发电厂中扮演重要角色。

1.2发电厂直流系统的作用在发电厂中各种控制保护系统极其复杂，其目的都是为了增强电力系统的可靠性，但是控制保护系统发挥作用的基础是需要有一套稳定可靠的电源系统。

交流电源一般取自系统，无法存储，当系统发生故障是可能造成交流电全停，这样我们的控制系统保护系统无法正常工作将危及电厂设备安全，可能扩大事故，这是不允许的。

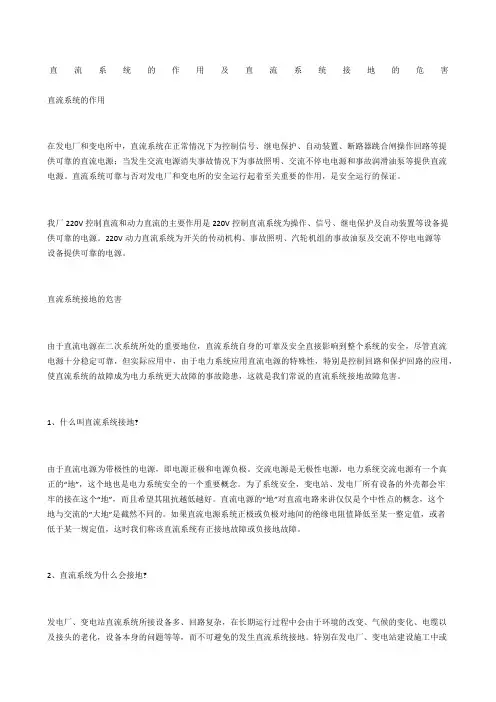

直流系统的作用及直流系统接地的危害直流系统的作用在发电厂和变电所中，直流系统在正常情况下为控制信号、继电保护、自动装置、断路器跳合闸操作回路等提供可靠的直流电源；当发生交流电源消失事故情况下为事故照明、交流不停电电源和事故润滑油泵等提供直流电源。

直流系统可靠与否对发电厂和变电所的安全运行起着至关重要的作用，是安全运行的保证。

我厂220V控制直流和动力直流的主要作用是220V控制直流系统为操作、信号、继电保护及自动装置等设备提供可靠的电源。

220V动力直流系统为开关的传动机构、事故照明、汽轮机组的事故油泵及交流不停电电源等设备提供可靠的电源。

直流系统接地的危害由于直流电源在二次系统所处的重要地位，直流系统自身的可靠及安全直接影响到整个系统的安全，尽管直流电源十分稳定可靠，但实际应用中，由于电力系统应用直流电源的特殊性，特别是控制回路和保护回路的应用，使直流系统的故障成为电力系统更大故障的事故隐患，这就是我们常说的直流系统接地故障危害。

1、什么叫直流系统接地?由于直流电源为带极性的电源，即电源正极和电源负极。

交流电源是无极性电源，电力系统交流电源有一个真正的“地”，这个地也是电力系统安全的一个重要概念。

为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”，而且希望其阻抗越低越好。

直流电源的“地”对直流电路来讲仅仅是个中性点的概念，这个地与交流的“大地”是截然不同的。

如果直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或者低于某一规定值，这时我们称该直流系统有正接地故障或负接地故障。

2、直流系统为什么会接地?发电厂、变电站直流系统所接设备多、回路复杂，在长期运行过程中会由于环境的改变、气候的变化、电缆以及接头的老化，设备本身的问题等等，而不可避免的发生直流系统接地。

特别在发电厂、变电站建设施工中或扩建过程中，由于施工及安装的种种问题，难以避免的会遗留电力系统故障的隐患，直流系统更是一个薄弱环节。

浅谈水电厂直流系统的重要性摘要：直流系统是水电厂的重要组成部分，是发电厂安全、可靠运行的重要保障。

水电厂直流系统由直流控制电源、蓄电池组、直流开关及二次回路等部分组成。

由于其功能的重要性，我们将其分为主供电电源、运行操作电源、测量及控制电源三大部分。

其中，主供电电源是发电厂及变电所的主要设备，它为整个发电厂和变电所的电力供应提供稳定可靠的电能，因此必须确保其稳定可靠供电。

在对水电厂直流系统进行维护时，我们要综合考虑各方面因素，其中包括对设备可靠性的要求、对成本费用的控制、对运行操作灵活性的要求以及对运行人员培训和管理的要求等。

在此，本文将从水电厂直流系统存在的问题出发，提出合理建议。

关键词：水电厂；直流系统；蓄电池；引言：在发电厂中，直流系统是一个独立的部分，它由蓄电池组、充电机、蓄电池、直流控制和保护装置等设备组成。

它主要是通过电力电子元件来实现对直流电源的控制，同时为厂内其他电气设备提供可靠的电源。

在发电厂中，电力电子元件通常采用有刷直流电机或者是无刷直流电机。

但是无刷直流电机的维护较为困难，并且在使用过程中会发生故障。

本文就以这两种直流电机为例，对水电厂中的电力电子元件进行探讨。

一、概述水电厂中直流系统的作用就是对直流电源进行控制，使直流系统为厂内其他电气设备提供可靠的电源。

其中，蓄电池组主要用于对厂内其他电气设备提供可靠的电源，它由蓄电池、充电机等组成，它能够使厂内其他电气设备在用电高峰期进行供电，以保障厂内其他电气设备的正常运行。

而充电机则是用于对蓄电池组进行充电，它能够在电能不足时及时给蓄电池组充电，以保证厂内其他电气设备的正常运行。

蓄电池则是作为直流系统中的储能装置，它能够将蓄电池组中多余的电能储存起来，等到电能耗尽时再进行充电。

直流控制和保护装置是保证水电厂正常运行的关键设备，它能够对直流电源进行控制，同时还能够对厂内其他电气设备进行保护。

二、直流系统的构成1、蓄电池直流系统中的蓄电池有两种：一种是铅酸蓄电池组，它是由铅和酸铅制成的；另一种是磷酸铁锂电池，它是由磷酸铁锂极板和电解液组成。

直流输电技术在电力系统中的应用分析近年来，随着能源需求的不断增长和传统电力系统的限制，直流输电技术在电力行业中得到了广泛关注和应用。

直流输电技术以其高效、稳定、灵活的特点，成为解决长距离输电、大规模新能源接入、能源互联互通等问题的有效手段。

本文将对直流输电技术在电力系统中的应用进行分析。

一、直流输电技术的基本原理与优势直流输电技术是指将发电厂产生的交流电转换为直流电进行输送的一种技术。

与传统的交流输电技术相比，直流输电技术具有以下几个优势。

首先，直流输电技术具有更高的输电效率。

在交流输电中，由于电流和电压频繁变化，电线电缆中存在着一定的电阻与电感，从而产生导致能量损耗的电阻与电感损耗。

而直流输电中，电流和电压始终保持一个方向不变，避免了由电阻和电感引起的损耗，从而提高了输电效率。

其次，直流输电技术具有更远的传输距离。

在传统交流输电中，随着输电距离的增加，电线电缆中的电阻和电感损耗将会更加明显，导致传输能力下降。

而直流输电中，由于没有电阻和电感的损耗，传输距离可以更长，可以实现远距离输电。

再次，直流输电技术具有更高的适应性。

直流输电系统可以通过调整换流器的工作方式，实现功率的双向传输。

在实际应用中，直流输电技术可以灵活应对电力系统中的负荷波动和电力供需平衡问题，同时能够方便地实现多能源互联互通，如风电、光电等新能源与传统能源的接入。

二、直流输电技术在电力系统中的应用场景1. 长距离输电直流输电技术在长距离输电中具有明显的优势。

在传统交流输电中，由于电导率和电感的限制，长距离输电会导致较大的能量损失。

而直流输电技术则可以克服这一问题，有效减少输电线路的能量损失。

通过直流输电技术，可以实现超过1000公里的远距离输电，为偏远地区和边远地区提供了可靠的电力供应。

2. 大规模新能源接入随着新能源的快速发展，直流输电技术成为实现新能源大规模接入的重要手段。

由于新能源发电具有间歇性和不可控性的特点，传统交流输电技术很难有效吸纳大规模新能源。

直流系统对变电站安全运行的重要性分析摘要：在变电站的运行中，直流系统为良好运行情况下的变电站提供控制、保护、自动装置、断路器跳合闸操作回路等提供可靠的直流电源，在发生交流电源事故的情况下为事故照明、交流不停电电源和事故润滑油泵等提供直流电能。

同时，直流系统还为系统操作提供可靠的操作电源。

直流系统的良好运行，为变电站的运行提供了安全的保障。

关键词：直流系统;变电站;重要性分析直流供电系统的组成包含了四大元件，分别是整流器、蓄电池、直流变换器和直流配电屏，当市电中断时，蓄电池单独给通信设备供电。

由于蓄电池通常处于充足电源状态，所以市电短期中断时，由蓄电池保证不间断的供电。

变电站的直流系统是用来为各类设备的运行和操作等提供直流电源的电源设备，是变电站的构造中不可缺少的部分，其主要被用在事故照明、自动装置、信号装置、开关控制、系统监控等。

由于变电站的直流系统是作为备用系统而存在的电源，因此变电站电源系统的运行方式不会对直流系统有影响。

在变电站中，主要使用交流供电系统作为日常的供电网络，直流供电系统能够给变电站提供一个重要的操作电源和备用电源，如果变电站出现故障问题，直流系统将成为变电站运行的重要保障，是变电站的第二个心脏。

1 直流系统的组成1.1 直流屏直流屏的全名为智能免维护直流电源屏，简称为直流屏。

直流屏是负责提供稳定直流电源的设备，被广泛应用在各个发电厂和变电站的电力操作系统中，其主要功能是为控制负荷和动力负荷以及直流事故照明负荷等提供电源的作用，同时还可以通过直流屏控制和保护电力系统的运行。

直流屏由内部的各个单元元件组合而成，包括有叫配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元和绝缘监测单元等。

直流屏被大量应用于各类大中小型发电厂、水电站、变电站以及其他使用直流设备的用户，适用于开关分合闸以及二次回路中的仪器、仪表、继电保护和故障照明等场合。

1.2 直流电源直流电源的电流产生主要靠电路两端的正负极的化学反应而来，其通过电路内正负电荷的化学反应而产生直流电流并且形成稳定的循环。

直流系统对变电所的重要性分析摘要：变电所的运行过程中，直流系统能够为其提供用以进行控制、保护、应急等多种功能所需要的直流电源，在变电所运行中的重要性十分明显，本文就直流系统的组成与作用加以叙述，简要介绍直流系统与变电所之间的关系，并在此基础上着重探讨了变电所中直流系统能够起到的重要作用与光伏直流系统及高压直流系统的应用。

关键词：直流系统；直流屏；蓄电池随着我国基础设施建设的不断推进，电力系统覆盖范围也不断扩大，变电所作为电力系统中的重要组成部分，为确保电力供应的安全性与稳定性做出了重要贡献。

而在变电所中，直流系统的正常应用能够起到十分重要的作用，对直流系统进行研究与分析就显得尤为重要了。

1直流系统的组成与作用1.1直流系统的组成1.1.1直流屏直流屏是直流系统中极为重要的组成部分，在直流系统的应用中能够向设备进行足够的电力供应，是提供直流电源的重要设备。

直流屏能够向系统控制负荷、应急照明负荷等提供电力，并有效保护电力系统的运行状态，维持电力系统的安全与稳定。

另外，直流屏内部元件包括充电模块元件、直流馈电元件等，现阶段，由于直流屏在直流系统中的重要作用，已经逐渐在越来越多的供电企业与变电所中得以应用。

1.1.2直流电源直流电源是有电路正极与负极之间的化学反应而产生的，并且能够构成一个稳定的循环系统。

近年来，各种类型的直流电源不断发展，但这一过程中，不同类型的直流电源会产生不同的非静电性质，会采用不同的能量转换方式。

蓄电池中离子的不断溶解与沉积会导致其非静电力产生化学反应，当其中电池进行放电时，由于化学反应的作用，会产生电能与焦耳热。

另外，温差电源的运行会在温度差与电子浓度差的作用下，产生非静电力的扩散现象，会使热能在一定程度上进行电能转换。

1.2直流系统的作用直流系统通常比较广泛地应用与各类发电场、变电所与其他有可能采用直流设备的场合，例如配电站、大型工业生产厂房与房地产项目等，能够提供信号传输设备、保护系统、自动化装置、应急照明与断路器分闸及合闸操作提供直流电源。

01直流系统概述Chapter直流系统定义及作用定义作用直流系统组成与结构组成结构直流系统工作原理放电过程充电过程当交流电源失电或发生故障时，蓄电池组通过放电向负载提供电能，确保电厂重要负荷的持续供电。

保护功能02电厂中直流系统应用Chapter发电厂中直流系统作用直流电源类型及特点蓄电池组01硅整流器02直流-直流变换器（DC/DC）03直流负载分类与特点控制负载保护负载信号负载自动装置负载事故照明负载03直流系统设备介绍Chapter010405 0206 03铅酸蓄电池历史悠久、技术成熟，但体积大、重量重。

镍镉蓄电池耐过充过放，但记忆效应明显。

•锂离子电池：体积小、重量轻、无记忆效应，但价格较高。

工作原理铅酸蓄电池通过正负极板上的活性物质与电解液中的硫酸发生化学反应，将化学能转换为电能。

镍镉蓄电池和锂离子电池则通过正负极材料之间的锂离子迁移实现充放电过程。

功能为控制、信号、保护等回路提供可靠的直流电源。

监测直流系统电压、电流等参数，确保系统稳定运行。

1 2 304直流系统运行与维护Chapter投入直流系统前，应检查蓄电池组电压正常，极性正确，01 02 03•处理完故障后，应对系统进行全面检查，确保无其他隐患。

01故障处理方法02对于整流器故障，应先切断故障整流器电源，然后更换备用整流器或维修故障整流器。

03对于蓄电池组故障，应先切断蓄电池组电源，然后检查蓄电池组电压、单体电池电压等参数，找出故障原因并进行处理。

04对于其他故障，应根据具体情况采取相应的处理措施。

01 02 0301预防性维护计划020304制定详细的预防性维护计划表，明确维护项目、维护周期和维护标准。

按照计划表定期对直流系统进行预防性维护，并记录维护情况。

根据维护情况及时调整预防性维护计划表，确保系统始终处于良好状态。

05直流系统安全与防护Chapter安全用电常识和规定遵守安全用电规定使用电气设备前，必须了解相关安全用电规定，确保正确使用。

电厂讲解——直流系统在电厂的运行中，直流系统是一个至关重要的组成部分。

它就像是电厂的“稳定器”，默默地为各种设备提供可靠的电源支持，保障着电厂的安全稳定运行。

那么，究竟什么是直流系统？它又有哪些重要的作用和特点呢？接下来，让我们一起深入了解一下。

直流系统，简单来说，就是由直流电源、直流负荷以及相关的控制、保护和监测设备组成的一个电力系统。

与我们日常生活中常见的交流系统不同，直流系统提供的是直流电，电流的方向始终保持不变。

直流电源是直流系统的核心。

在电厂中，常见的直流电源有蓄电池组和充电装置。

蓄电池组就像是一个“能量储备库”，在电网出现故障或者停电时，能够迅速放电，为关键设备提供应急电源，确保设备不会突然停止运行。

而充电装置则负责在正常情况下为蓄电池组充电，保持其处于满电状态，随时准备应对突发情况。

直流负荷则包括了各种控制、保护、信号和自动化装置等。

这些设备对于电源的稳定性和可靠性要求极高，而直流电正好能够满足它们的需求。

例如，继电保护装置需要在瞬间获取稳定的电源来执行保护动作，确保电网的安全；控制回路中的各种操作机构也依赖直流电源来准确无误地执行操作指令。

直流系统的一个重要特点就是其独立性和可靠性。

由于直流系统与交流系统相对独立，不受交流系统故障的直接影响，因此在电网出现波动或者停电时，直流系统能够继续为关键设备供电，保障电厂的基本运行功能。

这对于维持电厂的安全稳定运行，防止事故扩大，具有不可替代的作用。

为了确保直流系统的稳定运行，还需要一系列的控制、保护和监测设备。

控制设备用于调节直流电源的输出电压和电流，以满足不同负荷的需求；保护设备则能够及时检测到系统中的故障，如过压、欠压、过流等，并迅速采取措施，将故障隔离，防止对整个系统造成影响；监测设备则可以实时监测直流系统的运行参数，如电压、电流、蓄电池的状态等，为运行人员提供决策依据。

在实际运行中，直流系统的维护和管理也是非常重要的。

定期对蓄电池组进行检查和维护，包括测量电池的电压、内阻和容量等参数，及时发现并更换老化或者损坏的电池，是确保蓄电池组性能良好的关键。

火电厂直流系统故障分析与处理发布时间：2023-03-30T06:48:05.344Z 来源：《福光技术》2023年4期作者：任彦儒[导读] 直流系统作为整个电力运行系统中重要组成部分之一，其是保障电气设备正常运行的关键。

大唐国际张家口发电公司河北省张家口市 075133摘要：伴随着我国电力行业的快速发展，电力系统开始向着超高压、大容量的方向迈进，这在一定程度上也提高了对电厂直流系统的维护要求。

相关部门或企业有必要加大对直流系统维护的关注力度，结合实际情况，运用合理的检测维护方式，减少故障的产生，进而增强直流系统运行的安全稳定性，维护电厂运行的可靠性。

关键词：火力发电厂；直流系统；故障分析引言：直流系统作为整个电力运行系统中重要组成部分之一，其是保障电气设备正常运行的关键。

但在火力发电厂直流系统运行过程中，系统发生接地故障是无法避免的。

为了保障电网的正常运行，检修人员需要排查清楚接地故障的原因，并根据故障原因提出解决故障的方法，以尽快消除故障问题，使发电厂处于稳定、可靠状态下运行，唯有这样，发电厂才能够更好地为广大的电力用户提供更好的用电服务。

1 直接系统的概念与构成1.1 概念直流系统为带极性的电源装置，即由正极和负极组成的电源设备。

其作为发电厂不可缺少的重要部分，肩负着保障厂内照明设备、保护、控制、监测等装置功能正常运行的任务，为此该系统的运行状况直接关系到发电厂稳定运行，乃至关系到整个电力系统的安全稳定性。

而电源直流系统接地的“地”并非指的就是电源与地面的实际相连接，这只是一个相对中性的概念。

为了系统安全，发电厂相关电气设备会通过一种设备与这个“地”相连，而这种连接设备的电阻、电抗的值越小越好。

因此，当系统中两极对地面的绝缘电阻数值减小到某一个特定的数值时，在这种情况之下，系统便会发生正极或负极接地故障。

考虑到系统网络连接较为烦琐、杂乱，为此，系统接地故障会存在很多种，而最常见的几种是单点接地和多点接地。
