直流系统知识PPT课件

传感器故障
传感器损坏或信号传输受干扰，可能导致系统误动作或无法动作。
故障诊断方法和步骤
观察法
测量法
通过观察系统运行状态、指示灯、显示屏等信息，初步判断故障类型和位置。
使用万用表、示波器等工具测量关键点的电压、电流、波形等参数，进一步确定故障位置。
替换法
逐步排查法
将疑似故障的元器件或模块替换为正常件，观察系统是否恢复正常运行，以验证故障点。
优化设计建议及案例分析
采用模块化设计
提高系统的可维护性和可扩展性，方便后期升级和改造。
智能化监控与管理
引入先进的监控和管理系统，实现远程监控、故障诊断和预警等功能。
高效能源利用
采用高效的电源设备和节能技术，降低系统能耗和运行成本。
案例分析
结合具体案例，分析直流系统设计的优缺点及改进方向，提供实际参考。
欠压保护原理
通过检测电压大小，当电压低于设备正常工作所需的最小电压时，触发欠压保护动作，切断或提高电压以保证设备正常运行。
实现方法
采用电子式或机械式保护装置，通过设定合理的阈值和延时时间，实现过流、过压和欠压保护的自动或手动控制。
控制策略类型及其优缺点比较
开环控制策略
根据系统输入和预设模型进行控制，优点是实现简单、成本低，缺点是精度低、抗干扰能力差。
THANKS
感谢观看
可靠性
选择经过验证的、可靠性高的品牌和型号。
维护便捷性
考虑设备的维护、更换和升级等方面的便捷性。
04
直流系统保护与控制策略
过流、过压和欠压保护原理和实现方法
过流保护原理
通过检测电流大小，当电流超过设定阈值时，触发过流保护动作，切断或降低电流以防止设备损坏。

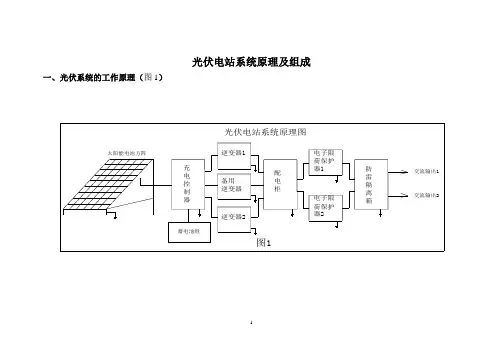

光伏电站系统原理及组成

光伏电站系统原理及组成一、光伏系统的工作原理（图1）1工作原理：白天,在光照条件下,太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求.再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。

晚上，蓄电池组为逆变器提供输入电,通过逆变器的作用，将直流电转换成交流电，输送到配电柜,由配电柜的切换作用进行供电.蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用.光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击,维护系统设备的安全使用.二、光伏系统的组成光伏系统是由太阳能电池方阵，蓄电池组，充放电控制器，逆变器,交流配电柜等设备组成。

其各部分设备的作用是:⑴太阳能电池方阵：在有光照(无论是太阳光,还是其它发光体产生的光照）情况下，电池吸收光能，电池两端出现异号电荷的积累,即产生“光生电压”，这就是“光生伏打效应”。

在光生伏打效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能,是能量转换的器件.太阳能电池一般为硅电池,分为单晶硅太阳能电池，多晶硅太阳能电池和非晶硅太阳能电池三种。

⑵蓄电池组：其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。

太阳能电池发电对所用蓄电池组的基本要求是：a。

自放电率低；b.使用寿命长；c。

深放电能力强；d.充电效率高；e。

少维护或免维护；f.工作温度范围宽；g.价格低廉。

目前我国与太阳能发电系统配套使用的蓄电池主要是铅酸蓄电池和镉镍蓄电池。

配套200Ah以上的铅酸蓄电池，一般选用固定式或工业密封式免维护铅酸蓄电池，每只蓄电池的额定电压为2V DC;配套200Ah 以下的铅酸蓄电池，一般选用小型密封免维护铅酸蓄电池,每只蓄电池的额定电压为12V DC。

⑶充放电控制器：是能自动防止蓄电池过充电和过放电的设备。

由于蓄电池的循环充放电次数及放电深度是决定蓄电池使用寿命的重要因素,因此能控制蓄电池组过充电或过放电的充放电控制器是必不可少的设备。

光伏发电系统的组成课件

本。
光伏组件的安装与布局
01
02
03
安装位置选择
选择光照充足、无遮挡物的位置安装光伏组件，确保最大程度地接收太阳光。
安装角度调整
根据地理位置和太阳高度角，合理调整光伏组件的安装角度，提高发电效率。
布局优化
根据实际情况，优化光伏组件的布局，使光伏组件之间无遮挡，充分利用太阳光资源。
02
CATALOGUE
光伏发电系统的组成
光伏组件
01
02
03
04
光伏组件是光伏发电系统的核心组成部分，负责将太阳能转
换为直流电能。
光伏组件通常由多个光伏电池串联或并联组成，利用光生伏特效应将太阳能转换为电能。
光伏组件的转换效率、耐久性和可靠性对整个光伏发电系统的性能和寿命具有重要影响。
逆变器的选择与安装
逆变器容量选择
根据光伏组件的数量和系统负载需求，选择合适的逆变器容量，确保逆变器能够满足系统需求。
安装环境要求
确保逆变器安装在通风良好、干燥、无尘的环境中，有利于逆变器的散热和正常工作。
电气连接安全
保证逆变器的电气连接安全可靠，遵循相关电气安全规范，防止发生电气事故。
光伏发电系统的组成课件
contents
目录
• 光伏发电系统概述 • 光伏发电系统的组成 • 光伏发电系统的设计与安装 • 光伏发电系统的维护与优化 • 光伏发电系统的未来发展
01
CATALOGUE
光伏发电系统概述
光伏发电的定义与原理
定义
光伏发电是指利用太阳能光子的能量，通过光伏效应将光能转化为直流电的过程。
03
04
住宅用电

直流系统介绍 ppt课件

4
直流系统简介
直流系统为深圳世纪亿诺电力设备有限公司生产的GZDW 220V/80A智能高频转换直流电源系统。由直流装置与阀控式密封铅酸蓄电池配套，供全站直流用电。蓄电池数为103节，单节电池端电压为2V，整组蓄电池容量为 200Ah。
5
直流系统主要技术参数
输入方式:三相四线制
输入电压:380Vac±15％
9
分流器
分流器主要技术指标:
准确度等级分别为0.1级、0.2级、0.5级和1级.
额定一次电流:1A~15000A.
额定二次电压:45mV、50mV、60mV、75mV和 100mV(特殊规格20KA~50KA,300 mV ,500 mV).
环境温湿度影响:-40℃~+60℃.
湿度:相对湿度25％和80％.
6
直流系统组成及功能特点
直流系统：由蓄电池组、充电设备、直流屏及馈电网络等直流设备，组成了电力系统发电厂、变电站的直流系统，简称直流系统。
直流系统在变电站中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。它还为操作提供可靠的操作电源。直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
要测量一个很大的直流电流,例如几十安培, 甚至更大,几百安培,我们没有那么大量程的电流表进行电流的测量,怎么办?这就要采用分流器.分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,于是我们用毫伏电压表来测量这个电压,再将这个电压换算成电流.就完成了大电流的测量.
25
故障的处理
由于蓄电池是重要备用电源，要防止在蓄电池维护中由于蓄电池组退出失去直流电源的事故，安排好维护计划。

光伏电站光伏发电的原理及构成PPT课件

输出电压平均值反馈值uf和电压给定信号ug的误差经过pi调节器形成电压内环的幅值给定然后乘以离散的正弦表格数据形成离散的正弦电压信号作为电压瞬时值内环的给定电压瞬时值给定值与反馈值的误差信号再经过p调节器产生pwm控制信号将此信号写入到dsp内部的比较寄存器cmpr1cmpr2与三角载波比较后产生4路pwm1pwm4开关信号控制主电路中功率器件的通断
.
9
所以，滤波电容的选取原则是在保证输出电压的THD值满足要求的情况下，取值尽量小。同时应尽可能使用高频特性较好、损耗较小的CBB电容[4]。本文设计的逆变器的功率器件开关频率为15kHz，设计截止频率fC为 2kHz。考虑到系统裕量，经计算与综合考虑，选择滤波电感9mH，滤波电容3μF。
.
8
考虑到容量与频率等因素，系统主电路的开关管选择电力MOSFET。其中，滤波电感的选择要尽可能滤除调制波的高次谐波分量，提高输出波形质量，滤波电感的高频阻抗与滤波电容的高频阻抗相比不能过低，即滤波电感的感值不能太小。为满足输出波形质量，要求一个采样周期中，电感电流的最大变化量小于允许的电感电流纹波△ILfmax。滤波电容的作用是和滤波电感一起滤除输出电压中的高次谐波，从而改善输出电压的波形，滤波电容越大输出电压的THD值越小。然而从电路来看，在输出电压不变的情况下，增大滤波电容会使滤波电容的电流增加，逆变器的无功能量增大，损耗增加，效率降低，因此，滤波电容又不宜太大。
光伏电站光伏发电的原理及构成
主讲：贾护民
.
1
引言
随着环境污染、生态破坏及资源枯竭的日趋严重，近年来世界各国竞相实施可持续发展的能源政策，其中利用太阳能发电最受瞩目一种，由于太阳能发电的普遍性，还有它的长久性和廉洁性，它将成为未来能源组成的一个重要来源。

光伏电站直流系统课件.

全性直接影响到电力系统供电的可靠性和安全性。
直流系统的供电对象：保护装置、一次盘柜控制电源、开关
3
储能电机供电、应急电源照明、ups的直流输入（也可以说是UPS的备用电源）、指示灯等直流设备。
控制回路和保护装置为什么选用直流电？
1、直流电相比交流电易于储蓄。
2、输出电压稳定，整流模块输出、电池供电电压稳定
监控模块
对系统中各功能单元和蓄电池进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动管理，保证其工作的连续性、可靠性和安全性，出现故障时报警和显示故障位置。通过RS485通过通讯管理机与后台监控系统连接
绝缘检测模块
确定故障点后尽快处理故障，保证设备安全稳定的运行
直流系统接地查找方法
如以上方法无法确定故障位置则需要进行排除法确定故障位置
1、若站内二次回路有工作,或有设备检修试验,应立即停止。拉开其工作电源,看信号是否消除2 、用分网法缩小查找范围,将直流系统分成几个不相联系的部分。不能使保护失去电源,操作电源尽量用蓄电池带。 3、对于不太重要的直流负荷及不能转移的分路,可用“瞬时停电”的方法,检查该分路中所带回路有无接地故障。 4、对于重要的直流负荷,用转移负荷法,检查该分路所带回路有无接地故障。
1、控制母线、合闸母线采用环网接线方式，通过直流屏两个馈出开关组成。优点是当一路出现故障时可以切除进行维护而不导致停电。
2、控制母线主要负荷：保护装置、分合闸线圈供电。
3、合闸母线主要对储能电机供电。
注：开关柜控制检测装置采用交流供电，由UPS供电，采用类似环网供电。
直流系统接地原因及危害
直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置，可实时监测线路对地漏电阻，此数值可根据具体情况设定。当线路对地绝缘降低到设定值时，就会发出告警信号。直流系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。

太阳能光伏发电系统及应用ppt课件

蓄电池充电终了特征：
（1）电解液中有大量气泡冒出，呈沸腾状态
（2）电解液密度和端电压上升到规定值，且2～3小时保持不变
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
5
其他新型储电装置
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
• 组合连接损失的大小取决于电池组件性能参数的离散性，因此除了在电池组件的生产工艺过程中，尽量提高电池组件性能参数的一致性外，还可以对电池组件进行测试、筛选、组合，即把特性相近的电池组件组合在一起。
（3）超导储能
超导储能系统结构示意图
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
6 电池常用术语
（1）蓄电池的容量
处于完全充电状态的蓄电池在一定放电条件下，放电到规定的终止电压时所能给出的电量称为电池容量，以符号C表示。常用单位为安培小时，简称安时（A.h）。
• 例如，串联组合的各组件工作电流要尽量相近，每串与每串的总工作电压也要考虑搭配得尽量相近，最大幅度地减少组合连接损失。
采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
• 方阵组合连接要遵循下列几条原则： ①串联时需要工作电流相同的组件，并

光伏电站运维ppt课件

ppt课件.
25
光伏电站系统概况
箱变日常巡视应注意的问题
1、检查母线与个电气连接是否可靠，有无发热情况。 2、检查负荷开关是否在而定负荷分闸次数内。 3、检查变压器是否工作正常。 4、检查断路器有无特殊噪声。 5、检查通风装置是否完备
ppt课件.
26
光伏电站系统概况
高压配电柜
高压配电柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，母线电压等级35kV，主要包括高压断路器、高压隔离开关与接地开关
直流汇流箱的介绍
ppt课件.
6
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
7
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
8
光伏地面电站系统概况
直流汇流箱的介绍
ppt课件.
9
光伏地面电站系统概况
直流配电柜的介绍
ppt课件.
10
光伏地面电站系统概况
直流配电柜的介绍
ppt课件.
11
光伏地面电站系统概况
29
光伏电站运维安全
人身安全防护
ppt课件.
30
光伏电站运维安全
人身安全防护
ppt课件.
31
光伏电站运维安全
人身安全防护
ppt课件.
32
光伏电站运维安全
人身安全防护
ppt课件.
33
光伏电站运维安全
消防
防消防
ppt课件.
34
光伏电站运维安全
安全规程
一般安全要求
1 运行人员应熟悉电气设备。单独值班人员或运行值班负责人还应有实际工作
逆变器的介绍

直流系统概述培训课件

直流系统概述第一节直流电源的设置发电厂的直流系统，主要用于对开关电器的远距离操作、信号设备、继电保护、自动装置及其他一些重要的直流负荷（如事故油泵、事故照明和不停电电源等）的供电。

直流系统是发电厂厂用电中最重要的一部分，它应保证在任何事故情况下都能可靠和不间断地向其用电设备供电。

在大型发电厂直流系统中，采用蓄电池组作为直流电源。

蓄电池组是一种独立可靠的电源，它在发电厂内发生任何事故，甚至在全厂交流电源都停电的情况下，仍能保证直流系统中的用电设备可靠而连续的工作。

在有大机组的电厂中设有多个彼此独立的直流系统。

例如：单元控制室直流系统、网络控制室直流系统（又称升压所或升压站直流系统）和输煤直流系统等。

（a）（b）（C）图13－1 典型600MW机组单元控制室直流系统原理接线图对600MW机组的大型电厂，单元控制室和升压所直流系统的设置，应满足继电保护装置主保护和后备保护由两套独立直流系统供电的双重化配置原则。

1．单元控制室直流系统对600MW机组的电厂，单元控制室直流系统，一般每台发电机组设置两套110V（或115V）直流电源系统，统称为110V直流系统，为继电保护、控制操作、信号设备及自动装置等直流负荷供电。

其主要负荷是控制操作回路设备，故电厂中又常称这种直流电源为操作电源。

除设置110V直流系统外，每一台机组另设一套220V（或230V）直流系统，为发电机组事故润滑油泵、事故氢密封油泵、汽动给水泵的事故润滑油泵、不停电电源系统（UPS）及控制室的事故照明等直流动力负荷供电。

220V直流系统的特点是：平时运行负荷很小，而机组事故时负荷很大。

两套110V直流系统和一套220V直流系统均采用单母线、两线制、不接地系统。

每套直流系统均设有相应电压的一组铅酸蓄电池。

两套110V直流系统各配置一套蓄电池、一套充电器，另设一套可切换的公共备用充电器，跨接在两直流系统的母线上。

如图16－1（a）所示，220V直流系统，设一组蓄电池，配置一套工作充电器，另设一套备用充电器，如图16－1（b）所示。

直流系统

1.4.3 值班人员每日应检查直流电源装置上的各种信号灯、音响报警。 1.4.4 检查智能监控装置工作是否正常，如不正常通知检修人员处理。 1.4.5 运行中如直流输出开关跳闸或熔断时，发出报警信号，应尽快分析和找出故障点，立即进行排除和处理。 1.4.6 蓄电池采用浮充电方式运行，即蓄电池和充电装置并联，负荷由充电装置供给，同时充电装置用不大的电流向蓄电池充电,以补偿蓄电池的自放电。在交流电全停或充电装置异常和故障情况下，全部直流负荷由蓄电池供给，交流恢复或充电装置恢复正常后，负荷仍由充电装置供给,蓄电池回到浮充电状态。
二、蓄电池
2.1 蓄电池组
蓄电池组：我厂采用江苏里士生产的DJ300蓄电池，单节电池标准电压2.12V，容量为 300Ah，共104只，配置有电池巡检仪，可实现蓄电池的智能管理。
2.2蓄电池的定期检验
新安装或大修后的蓄电池应进行全核对性充放电试验，以后每2至3年应进行一次核对
性试验，运行了六年以后的蓄电池，每年进行一次核对性充放电试验。备用搁置的蓄电池，
1.4直流系统的运行规定及注意事项
1.4.1 值班人员对运行中的直流电源装置，主要监视交流输入电压值、充电装置输出电压值与电流值、蓄电池组电压值、直流母线电压值、浮充电流值、绝缘电压值等是否正常。 1.4.2 直流母线电压的高低是由直流充电装置自动调整，直流母线电压应保持在234V规定
值范围内，运行中如发现直流电压异常时，应检查直流充电装置有无异常，并汇报值班长。
2.3 蓄电池开路问题
正常浮充情况下，蓄电池单个电压应保持在2.24±0.01V之间。整组电压保持在
241~243V之间。在监控通讯完好情况下，当某个电池电压异常升高且整组蓄电池电压下
降时，则可判断蓄电池组某个电池开路。

光伏发电系统基本原理ppt课件

11串
DC Box-12P
8A
80A
1000V 40KA
11串
逆變器 500KW共 2套
逆變器保險絲座
MCCB
MCCB
14 JB
11串
DC Box-12P
8A
80A
1000V 40KA
11串
12P 28JB
135W 3T 11串2併至集線箱共，有14個JB搭配500KW逆變器 33
模组连接方式
2
常见的光伏系统独立型
3
常见的光伏系统并网型
4
常见的光伏系统混合型
5
光伏系统的部件
1、太阳能电池组 2、充、放电控制器（常用于独立型） 3、逆变器、测试仪表以及计算机监控
等电力电子设备 4、蓄电池或其他储能和辅助发电装置
（常用于独立型） 5、其他一些部件（集线箱、线缆）
6
太阳能电池原理
光伏/柴油机混合发电系统
26
其他应用型
光伏与建筑一体化：
主要是指将太阳能
发电产品集成到建
筑物上。其优点很
多：节省土地、能
够做到分散就地供
电，同时还能够调
节电网的负荷。
光伏与建筑一体化
27
光伏系统的设计
光伏系统的设计主要根据负载的要求和使用地点的气象及地理条件（太阳光照量，最长连雨天等）进行专门的设计。这些都要专业的单位进行设计。
8串
DC Box-13P
8A
80A
1000V 40KA
8串
16 JB
8串
DC Box-13P
8A
80A
1000V 40KA
8串
逆變器 500KW共 8套

光伏电站的基本组成及基本原理

应用于青海、西藏等无电地区或作为应急电源使用，功率300W-600W蓄电池蓄电池电压24VDC
图1:户用离网系统结构(500W)光伏组件
小型离网储能系统
InverterChargeController
户用控逆一体机图2:系统实物图
第 1 7
将提供380V 左右的串联电池板连接到充电控制器给蓄电池充电经逆变器产生220 V/380VAC,用以为村庄或学校等供电。此系统不会接入交流供电线路，为“离网”应用。如图1所示：此系统功率较大，可为更多用户供电
功率优化器自动将组件开路电压限制在1V, 直到逆变器给出开机指令，因此，功率优化器对组件的安装人身安全及屋顶系统电弧、火灾的风险有可靠保护。
DC/DCInverterDC/DCHyocDCDC图7:功率优化器+逆变器并网系统
直流功率优化器并网系统
第 2 1
物花
DCDC
直流功率优化器并网系统
智能MPPT汇流箱集散式光伏逆变系统是分散式跟踪、集中逆变的并网方案，实现了每2~4串PV 组件对应1路MPPT的分散跟踪功能，光伏汇流箱输出电压升高到900V 后，至逆变室集中逆变，且逆变器的交流输出电压升高到570V。第 16 页电池组件
升压箱变1MW高效逆变器
集散型递变器大型电站并网系统
DC/DCDC900VDC/DCOOODC/DCDC/DC
光伏电站的基本组成及基本原理
第 2 页
总体介绍-效果图
电池组件汇流箱直流配电柜
交流汇流箱交流部分并网接入
总体介绍 - 设备组成
变换部分b
组串逆变器
交流配电柜
集中逆器
变压器
电网
总体介绍-发电原理光伏电站是利用一定数量太阳能电池组件串联后接收太阳光将辐射能转换为一定电压(逆变器额定电压)和电流的直流电，通过逆变器将电池组件发出的直流电逆变成符合需求的交流电，供负载使用。光伏组件光伏汇流箱逆变器卖电电网

直流系统介绍ppt课件

等。
预防措施
定期对设备进行维护保养，提高设备可靠性，减少故障发生。
04
直流系统设计与实现
BIG DATA EMPOWERS TO CREATE A NEW
ERA
设计原则与方法论述
安全性
确保系统在各种工作条件下都能安全运行，防止过压、过流等潜在危险。
稳定性
保证输出电压和电流的稳定性，以满足负载设备的正常工作需求。
灵活性扩展
高压直流供电系统支持模块化扩展和在线维护，方便数据中心的快速部署和升级。
电动汽车充电桩用低压直流供电系统案例剖析
01
低压直流供电系统架构
电动汽车充电桩采用12V、24V或48V低压直流供电系统，包括充电模
块、控制模块、保护模块等。
02
快速充电技术
低压直流供电系统采用大电流充电技术，实现电动汽车的快速充电，提
设计原则与方法论述
• 高效性：提高系统的转换效率，减少能源浪费，降低运行成本。
设计原则与方法论述
拓扑结构选择
根据实际需求选择合适的拓扑结构，如Buck、Boost、Buck-Boost等。
保护电路设计
为防止系统出现过压、过流、过热等故障，需设计相应的保护电路。
控制策略设计
采用合适的控制策略，如PWM控制、PFM控制等，以实现输出电压和电流的稳定调节。
BIG DATA EMPOWERS TO CREATE A NEW
ERA
直流电定义及特点
直流电定义
电流始终沿一个方向流动的电流称为直流电。
电流方向不变
与交流电不同，直流电的电流方向始终保持不
变。
电压稳定
在恒定负载下，直流电压能够保持相对稳定。

光伏发电系统介绍课件

2. 检查所有组件和电缆的连接，紧固松动部分。
3. 对逆变器和控制器等进行定期检查和维护。
常见故障与排除方法
故障一
光伏板性能下降
故障二
逆变器无法正常工作
排除方法
检查光伏板表面是否清洁，如有污垢或积灰，及时清理；检查光伏板是否有损坏或老化现象，如有需要更换。
排除方法
检查逆变器的输入和输出电压是否正常；检查逆变器的散热系统是否正常；检查逆变器的控制电路是否正常。
光伏发电系统的应用场景
分布式发电
移动式电源
分布式光伏发电系统适用于居民屋顶、工业园区、商业建筑等场所，可满足用户自用或并网发电的需求。
移动式光伏发电系统适用于野外作业、应急救援等领域，可为设备提供可再生能源供电。
集中式电站
集中式光伏电站适用于荒漠、山地等大面积开阔地，可实现大规模并网发电。
化。
未来发展趋势
技术进步
随着技术的不断进步，光伏组件的效率和可靠性将进一步提高，成本也会进一步降低。
储能技术的结合
随着储能技术的成熟，光伏发电系统将更好地解决天气依赖性问题，实现24小时不间断供电。
智能电网建设
结合智能电网技术，可以实现光伏发电系统的远程监控和调度，提高供电的稳定性和可靠性。
1 2
加强政策支持
政府可以通过提供税收优惠、补贴和贷款等政策支持，鼓励更多的人和企业投资光伏发电系统。
推进技术创新
通过技术创新提高光伏组件的转换效率和降低成本，可以进一步提高光伏发电系统的经济效益。
3
加强宣传教育
加强对光伏发电系统的宣传教育，提高公众对光伏发电系统的认知度和接受度，从而更好地发挥其社会效益。

光伏发电原理PPT课件

精选ppt课件最新
22
电力变压器
精选ppt课件最新
23
精选ppt课件最新
24
谢谢！
精选ppt课件最新
25
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
精选ppt课件最新
17
并网逆变器
2、最大功率跟踪控制功能
太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度（芯片温度）而变化的。另外由于太阳电池组件具有电压随电流增大而下降的特性，因此存在能获取最大功率的最佳工作点。太阳辐射强度是变化着的，显然最佳工作点也是在变化的。相对于这些变化，始终让太阳电池组件的工作点处于最大功率点，系统始终从太阳电池组件获取最大功率输出，这种控制就是最大功率跟踪控制。太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪（MPPT）这一功能。
精选ppt课件最新
7
太阳能电池组件
日照强度太阳电池组件的输出功率与直接的太阳辐射强度成比例，日
照增强时组件输出也随之增加。值得注意的是日照强度变化时，组件工作电压基本不变。
精选ppt课件最新
8
太阳能电池组件
太阳电池温度太阳电池组件温度较高时，工作效率降低。通常在80～90℃
之问，温度每上升1℃，组件的效率损失0.5％。
精选ppt课件最新
18
并网逆变器
3、防孤岛效应功能 “孤岛”是指公共电网停止供电后，由于分布式发电的存在(与
电网相连并输送电能)，使电网停电区的部分线路仍维持带电状态，形成自给电力供应的孤岛。在孤岛状态下电力公司失去对线路电压、频率的控制，会带来一系列的安全隐患及事故纠纷，危害人身安全，造成设备损害。因而，电力公司要求并网的分布式发电系统需要反孤岛检测技术及时检测出孤岛并将分布式发电装置与公共电网断离。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

直流系统讲解
讲解人：刘世明
直流系统概述
1
直流系统是应用于各发电厂，为给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。
2
直流系统是一个独立的电源，它不受厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源— 蓄电池继续提供直流电源的重要设备。直流屏的可靠性、安全性直接影响到电力系统供电的可靠性和安全性。
充电柜
整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元组成。
பைடு நூலகம்馈电柜
由馈出开关、信号灯、绝缘检测装置等
重要模块解释
整流模块
电力整流模块（AC/DC转换），4台并联实现相互冗余。模块本身有输入过压保护、输出过压保护、输出限流保护和输出短路保护等。
接地原因分析：
（1）、设备损坏造成；（2）、气候原因如下雨等，导致室外直流系统绝缘下降，从而导致接地。（3）、因工作人员疏忽造成的接地。（4）、小动物爬入或小金属零件掉落在元件上造成直流接地故障。
（1）、A、B 两点发生直流接地时,相当于将KA1、KA2 接点短接,从而使KM误动作跳闸。A、C两点接地时,则 KM接点被短接而误动作跳闸。A、D两点, F、D两点接地,同样都能造成开关误跳闸。（2）、接地点发生在B、E两点，D、E两点或C、E两点，断路器可能造成拒动。（3）、接地点发生在A、E两点，引起熔丝熔断。当接地点发生在B、E两点或者C、E两点，保护动作时，不但断路器拒跳，而且引起熔丝熔断，烧坏继电器触点的可能。总结：当发生一点接地时可以短时间运行，必须尽快找到接地点处理，防止两点接地造成设备误动或拒动
冲击负载
冲击负载是指直流电源承受的短时最大电流，它包括断路器合闸时的冲击电流和当时所承受的其它负载电流，次盘柜储能电机等即合闸母线控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源。在合闸时电流较大，会造成母线电压的短时下降；
控母和合母的区别
一次盘柜控制母线、合闸母线接线
监控模块
对系统中各功能单元和蓄电池进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动管理，保证其工作的连续性、可靠性和安全性，出现故障时报警和显示故障位置。通过RS485通过通讯管理机与后台监控系统连接
绝缘检测模块
1、控制母线、合闸母线采用环网接线方式，通过直流屏两个馈出开关组成。优点是当一路出现故障时可以切除进行维护而不导致停电。
2、控制母线主要负荷：保护装置、分合闸线圈供电。 3、合闸母线主要对储能电机供电。
注：开关柜控制检测装置采用交流供电，由UPS供电，采用类似环网供电。
馈电柜
直流系统接地原因及危害
直流系统原理
充电模块：整流模块
二极管导通是有0.7V的压降的，降压硅链的降压就象是多个二极管串在一起一样的原理，不同的分接头串的个数不一样，降低的电压就不一样。
母线调压：硅链降压的方式
RS485
后台网络
各元件连接图解
霍尔传感器
A级就是避雷针，直接接触雷电的， BCD属于不同层次的“保护型”防雷器。 B级一般用户户外的总电源防护，CD级则一般是室内的分级电源防护。
4、使用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开。
直流系统组成
直流系统主要由充电柜、电池柜、馈电柜组成电池柜
由104节2V电池以串联方式组成，对应电的电压输出为234V，其中单节电池电压为（2.2-2.3之间），采用阀控式密封免维护铅酸电池，设置报警值为（1.8-2.8）。
正常充电
蓄电池正常的充电过程，即由均充电转到浮充电的过程。
定时均充
为了防止电池处于长期浮充电状态可能导致电池单体容量不平衡，而周期性地以较高的电压对电池进行均衡充电。
限流均充
以不超过电池充电限流点的恒定电流对电池充电。
恒压均充
以恒定的均充电压对电池充电。
注：正常运行时充电方式由监控模块根据电池电压自动选择，一般2年进行充放电实验一次
注：瞬时停电时间要尽量小，使用转移负荷法时尽量使用短接端子排进行。
谢谢大家！
确定故障点后尽快处理故障，保证设备安全稳定的运行
直流系统接地查找方法
如以上方法无法确定故障位置则需要进行排除法确定故障位置
1、若站内二次回路有工作,或有设备检修试验,应立即停止。拉开其工作电源,看信号是否消除2 、用分网法缩小查找范围,将直流系统分成几个不相联系的部分。不能使保护失去电源,操作电源尽量用蓄电池带。 3、对于不太重要的直流负荷及不能转移的分路,可用“瞬时停电”的方法,检查该分路中所带回路有无接地故障。 4、对于重要的直流负荷,用转移负荷法,检查该分路所带回路有无接地故障。
图中：+ -KM为控制母线，SA为转换开关，LT为跳闸线圈
直流系统接地查找方法
通过监控主机模块人机界面
通过查看报警数据及各支路及母线对地电阻来确定故障点
确定故障点后先要分清接地故障点的极性及原因（采取正、负对地电压来确定）正常情况下负极对地为-110左右，正极对地为110左右，接地后对地电压降低对于一次盘柜直流环网可以断开某一路供电开关来确定支路的接地故障情况，断开一路后检查监控模块报警情况和绝缘数据，依次进行（保证环网内供电）最后确定某支路故障或环网母线接地故障
直流母线
整流模块，并联实现冗余
150Ah
直流负荷分类
经常负载
经常负载指在所有运行状态下由直流电源不间断供电的负载。它包括：（1）经常带电的直流继电器、信号灯、位置指示器；（2）事故照明。（3）逆变电源直流输入。（4）继电保护设备。即控制母线
事故负载
事故负载指正常运行由交流电源供电，当厂（站）自用交流电源消失后由直流电源供电的负载。它一般包括有：事故照明、通讯设备、后台主机、故障录播等二次设备。
蓄电池充电方式
均衡充电
用于均衡单体电池容量的充电方式，一般充电电压较高，常用作快速恢复电池容量。
浮充电
浮充电运行方式就是将充好电的蓄电池组与浮充电整流器并联工作，平时由整流器供给直流负荷用电，并以不大的电流向蓄电池组浮充电（以补充电池因有漏电而使其电压下降的缺陷），使蓄电池处于满充电状态。浮充电运行的蓄电池组能承担短时冲击负荷（如断路器合闸电流）和事故负荷。
直流系统的供电对象：保护装置、一次盘柜控制电源、开关储能电机供电、应急电源照明、ups的直流输入（也可以说是UPS的备用电源）、指示灯等直流设备。
3
控制回路和保护装置为什么选用直流电？
1、直流电相比交流电易于储蓄。
2、输出电压稳定，整流模块输出、电池供电电压稳定
3、单个直流屏有二路交流输入且自动切换（一般取400v盘柜不同两段），加上蓄电池，相当于有三个电源供电。
直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置，可实时监测线路对地漏电阻，此数值可根据具体情况设定。当线路对地绝缘降低到设定值时，就会发出告警信号。直流系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。
电池巡检单元
电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少，当哪一节蓄电池电压高过或低过设定时，就会发出告警信号，并能通过监控系统显示出是哪一节蓄电池发生故障。
