模拟电子技术基础(复习)PPT课件
3. 通频带 4. 定量计算
9
❖第2章 基本放大电路（复习）
模拟电子技术基础
❖二、设置静态工作点的必要性
为什么放大的对 象是动态信号，却 要晶体管在信号为 零时有合适的直流
动态信号 驮载在静 态之上
电流和极间电压？ 设置合适的静态工
与iC变化 方向相反
作点，首先要解决 失真问题，但Q点几 乎影响着所有的动 态参数！
3

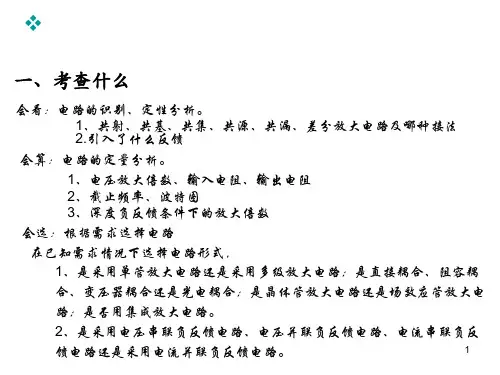

❖复习与考试
模拟电子技术基础
❖三、怎样复习
❖ 重点是基础知识：基本概念、电路、方法 ❖ 识别电路是正确分析电路的基础 ❖ 特别注意基础知识的综合应用，融会贯通。
4
❖第1 章 常用半导体器件（复习）
模拟电子技术基础
问题
❖ 为什么要把半导体材料变成本征半导体？ 再掺杂？如何控制杂质半导体导电性能？
8
❖第2章 基本放大电路（复习）
模拟电子技术基础
u放大的对象：变化量 u放大的本质：能量的控制 u放大的特征：功率放大 u放大的基本要求：不失真——放大的前提
1. 放大倍数：输出量与输入量之比
Au u
Au
Uo Ui
Aii
Ai
Io Ii
2. 输入电阻和输出电阻
A ui
U o Ii
A iu
Io U i
12
❖第2章 基本放大电路（复习）
模拟电子技术基础
❖三、三种接法的比较：空载情况下
接法
Au Ai Ri Ro 频带
共射 大
β 中 大 窄
共集 小于1 1＋β
大 小 中
共基 大
α 小 大 宽
13
第三章 多级放大电路（复习）
§3.1 多级放大电路的耦合方式 §3.2 多级放大电路的动态分析 §3.3 差分放大电路 §3.4 互补输出级
(完整版)模拟电子技术基础_知识点总结
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型➢微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模拟电子技术基础复习资料
模拟电路基础复习资料一、填空题1. 在P型半导体中, 多数载流子是（空隙）, 而少数载流子是（自由电子）。
2. 在N型半导体中, 多数载流子是（电子）, 而少数载流子是（空隙）。
3. 当PN结反向偏置时, 电源的正极应接（ N ）区, 电源的负极应接（ P ）区。
4．当PN结正向偏置时, 电源的正极应接（ P ）区, 电源的负极应接（ N ）区。
5. 为了保证三极管工作在放大区, 应使发射结（正向）偏置, 集电结（反向）偏置。
6．根据理论分析, PN结的伏安特性为,其中被称为（反向饱和）电流, 在室温下约等于（ 26mV ）。
7. BJT管的集电极、基极和发射极分别与JFET的三个电极（漏极）、（栅极）和（源极）与之相应。
8. 在放大器中, 为稳定输出电压, 应采用（电压取样）负反馈, 为稳定输出电流, 应采用（电流取样）负反馈。
9. 在负反馈放大器中, 为提高输入电阻, 应采用（串联－电压求和）负反馈, 为减少输出电阻, 应采用（电压取样）负反馈。
10.放大器电路中引入负反馈重要是为了改善放大器. 的电性. ）。
11. 在BJT放大电路的三种组态中, （共集电极）组态输入电阻最大, 输出电阻最小。
（共射）组态即有电压放大作用, 又有电流放大作用。
12.在BJT放大电路的三种组态中，.共集电. ）组态的电压放大倍数小于1，.共.）组态的电流放大倍数小于1。
13. 差分放大电路的共模克制比KCMR＝（）, 通常希望差分放大电路的共模克制比越（大）越好。
14. 从三极管内部制造工艺看, 重要有两大特点, 一是发射区（高掺杂）, 二是基区很（薄）并掺杂浓度（最低）。
15．在差分放大电路中发射极接入长尾电阻后, 它的差模放大倍数将（不变）, 而共模放大倍数将（减小）, 共模克制比将（增大）。
16. 多级级联放大器中常用的级间耦合方式有（阻容）, （变压器）和（直接）耦合三种。
17. 直接耦合放大器的最突出的缺陷是（零点漂移）。
模拟电子技术基础复习提纲-全文可读
《模拟电子技术基础》复习提纲涵盖了九个核心章节。首章聚焦半导体二极管及其应用，涉及P型与N型半导的分析。第二章重点讨论晶体三极管及其基本放大电路，包括放大的条件、区域、通路、失真等，要求熟练掌握共发射极等放大电路的计算与分析。接下来，场效应管及其放大电路章节介绍了场效应管的工作原理及要求。第四章集成运算放大器是重点，涉及差分放大电路、共模抑制比等关键概念，以及典型电路的计算。第五章阐述负反馈放大电路的原理与影响。第六章讲述基于集成运放的信号运算与处理电路，如各种运算电路与电压比较器的识别与计算。第七章探讨信号产生与变换电路，特别是正弦波振荡的条件与识别。第八章功率放大电路则关注输出功率、转换效率等。最后，第九章直流稳压电源介绍了整流、滤波等基本概念与计算。整体而言，提纲全面梳理了模拟电子技术的基础知识点，为复习提供了明确的方向。
《模拟电子技术基础(第五版 康华光主编)》 复习提纲
模拟电子技术基础复习提纲第一章绪论）信号、模拟信号、放大电路、三大指标。
（放大倍数、输入电阻、输出电阻）第三章二极管及其基本电路）本征半导体：纯净结构完整的半导体晶体。
在本征半导体内，电子和空穴总是成对出现的。
N型半导体和P型半导体。
在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。
载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。
P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。
空间电荷区内电场产生的漂移最终与扩散达到平衡。
PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。
PN 结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。
）二极管的V-I 特性（理论表达式和特性曲线））二极管的三种模型表示方法。
（理想模型、恒压降模型、折线模型）。
（V BE=）第四章双极结型三极管及放大电路基础）BJT的结构、电路符号、输入输出特性曲线。
（由三端的直流电压值判断各端的名称。
由三端的流入电流判断三端名称电流放大倍数））什么是直流负载线什么是直流工作点）共射极电路中直流工作点的分析与计算。
有关公式。
(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。
）小信号模型中h ie和h fe含义。
）用h参数分析共射极放大电路。
（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。
）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。
各种组态的特点及用途。
P147。
（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。
(完整版)模拟电子基础的复习题及答案
模拟电子技术基础复习题图 1图 2一、填空题1、现有基本放大电路：①共射放大电路 ④共源放大电路②共基放大电路 ③共集放大电路一般情况下，上述电路中输入电阻最大 的电路是 ③ ，输入电阻最 ，频带最宽 的电路是 ；只能放大电流，小 的电路是②，输出电阻最小 的电路是③② ；既能放大电流，又能放大电压 的电路是 ①不能放大电压 的电路是 ③；只能放大电压，不能放大电流 的电路是②。
2、如图 1所示电路中，已知晶体管静态时 B- E 间电压为 U ，电流放大系BEQ数为β，B- E 间动态电阻为 r 。
填空：beV CC U BEQ（ 1）静态时， I 的表达式为BQ， I 的表达式为CQI BQR BI CQ I BQ；，U 的表达式为CEQU CEQ V CC I R C CQR L （2）电压放大倍数 的表达式为A u，输入电阻 的表达式为r be，输出电阻 的表达式为R R // r be R R ；0 Ci B（3）若减小 R ，则 I 将 A ，r 将 C ，将 C ，R 将iC ，A B CQ bc u R 将 B 。
oA.增大B.不变C.减小当输入电压不变时， R 减小到一定程度，输出将产生 BA 失真。
A.饱和B.截止 3、如图 1所示电路中，（1）若测得输入电压有效值为 10mV ，输出电压有效值为 1.5V ，则其电压放 大倍数 = 150 ；若已知此时信号源电压有效值为 20mV ，信号源内阻A u为 1k Ω，则放大电路 的输入电阻 R = 1 。
i（2）若已知电路空载时输出电压有效值为 1V ，带 5 k Ω负载时变为 0.75V ， 则放大电路 的输出电阻 Ro（3）若输入信号增大引起电路产生饱和失真，则可采用将 R BRc 减小 的方法消除失真；若输入信号增大使电路既产生饱和失真又产生 1.67。
增大或将截止失真，则只有通过设置合适 的静态工作点 的方法才能消除失真。
模电总结复习资料-模拟电子技术基础.doc
模电总结复习资料-模拟电子技术基础第一章半导体二极管一.半导体的基础知识1.*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体:在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
2.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
3.PN结*PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
*PN结的单向导电性---正偏导通，反偏截止。
4.PN结的伏安特性二.半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
分析方法------将二极管断开，分析二极管两端电位的高低:若V 阳>V阴(正偏)，二极管导通(短路);若V阳u-时，uo=+Uom当u+2．当ＡＦ＝０时，表明反馈效果为零。
3．当ＡＦ＜０时，Ａｆ升高，这种反馈称为正反馈。
4．当ＡＦ＝－１时，Ａｆ→∞。
放大器处于“自激振荡”状态。
二．反馈的形式和判断1.反馈的范围----本级或级间。
2.反馈的性质----交流、直流或交直流。
直流通路中存在反馈则为直流反馈，交流通路中存在反馈则为交流反馈，交、直流通路中都存在反馈则为交、直流反馈。
3.反馈的取样----电压反馈：反馈量取样于输出电压；具有稳定输出电压的作用。
（输出短路时反馈消失）电流反馈：反馈量取样于输出电流。
具有稳定输出电流的作用。
（输出短路时反馈不消失）4.反馈的方式-----并联反馈：反馈量与原输入量在输入电路中以电流形式相叠加。
Rs越大反馈效果越好。
反馈信号反馈到输入端）串联反馈：反馈量与原输入量在输入电路中以电压的形式相叠加。
Rs越小反馈效果越好。
反馈信号反馈到非输入端）5.反馈极性-----瞬时极性法：（1）假定某输入信号在某瞬时的极性为正（用+表示），并设信号的频率在中频段。
（2）根据该极性，逐级推断出放大电路中各相关点的瞬时极性（升高用+表示，降低用－表示）。
模拟电子技术基础-总复习最终版
R1 R2 R3
Rf
ui3 i2 R3 i3
N
_
+ +
uo
uo
Rf
ui1 R1
ui2 R2
ui3 R3
R4
实际应用时, 可适当增加或减少输入端的个数, 以适应不同的需要。
2.同相求和运算
节点P的电流方程： i1 i2 i3 i4
Rf
ui1 uP ui2 uP ui3 uP uP
R1
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
2.共发射极放大电路中，由于电路参数不同，在信号源电压 为正弦波时，测得输出波形如图所示，试说明电路分别产生 了什么失真，如何消除。
3.试分析图示各电路是否能够放大正弦交流信号，简述理由。 设图中所有电容对交流信号均可视为短路。
4.画出图示各电路的直流通路和交流通路。设所有电容对交 流信号均可视为短路。
虚短路
u-= u+= ui
虚开路
uo ui ui
Rf
R
uo
(1
Rf R
)ui
Au
uo ui
1
Rf R
反馈方式: 电压串联负反馈。输入电阻高。
一、求和运算电路 ui1 R1
1.反相求和运算
uN uP 0
ui2 i1 R2
iF Rf
i1 i2 i3 iF
ui1 ui2 ui3 uo
（c）
第二章 基本放大电路
知识点： 1、 放大的概念和放大电路的主要性能指标 2、静态工作点的定义及设置合适的静态工作点
的必要性。 3、常见电路的静态工作点的估算。 4、放大电路的直流通路和交流通路。 5、能画出基本放大电路的交流等效电路，并计
《模拟电子技术基础》复习资料及答案.doc
《模拟电子技术》复习资料答案一、填空题1.半导体不同于导体利绝缘体的三大独特件质为掺杂性、热敏性、光敏性；其电阻率分別受佳质、温度、光照的增加而下降。
2.用于制造半导体器件的材料通常是_硅、错和帥化稼。
3.当外界温度、光照等变化时，半导体材料的导电能力会发生很大的变化。
4.纯净的、不含杂质的半导体，称为本征半导体。
5.在N型半导体中如果掺入足够量的三价元素,可将其改型为P型半导体。
6.本征半导体中掺入III族元素,例如B、A1 ,得到P型半导体。
7.木征硅中若掺入五价元素的原了，则多数载流了应是一电子,掺杂越多，则其数量一定越一多，而少数载流子应是—空穴，掺杂越多，则其数量一定越一少。
8.半导体中存在着两种载流子：带正电的空穴和带负电的.电子。
9.N型半导体小的多数载流子是_电子，少数载流子是一空穴。
10.杂质半导体分N型（电子）和P型（空穴）两大类。
11.N型半导体多数载流了是一电了，少数载流了是_空穴。
P型半导体多数载流了是一空穴，少数载流子是_电子。
12.朵质半导体中，多数载流子浓度主要取决于掺杂浓度，而少数载流子则与温度有很大关系。
13.PN结的主要特性是一单向导电性。
14.PN结是多数载流子的扩散运动和少数载流子的漂移运动处于动态平衡而形成的,有时又把它称为空间电荷区（势垒区）或耗尽区（阻挡层）。
15.PN结加正向电压时，空间电荷区变窄；PN结加反向电压时，空间电荷区变宽。
16.PN结在无光照、无外加电压吋，结电流为零°17.PN结两端电压变化时，会引起PN结内电荷的变化，这说明PN结存在电容效应。
18.二极管是由—个PN结构成，因而它同样具有PN结的单向导电特件。
19.二极管的伏安特性可川数学式和Illi线來描述，其数学式是上去屋佟LL，其曲线又口J分三部分：1I-：向特性、反向特性、击穿特性。
20.品体二极管的正向电阻比其反向电阻小，稳压二极管的反向击穿电压通常比一般二极管的止，击穿区的交流电阻乂比正向区的小o21.有两个晶体三极管A管的［3二200, /CEO=200M A； B管的卩二50, /CEO=10M A,其他参数人致相同，相比之下旦管的性能较好。
完整版)模拟电子技术基础-知识点总结
完整版)模拟电子技术基础-知识点总结共发射极、共基极、共集电极。
2.三极管的工作原理---基极输入信号控制发射结电流，从而控制集电极电流，实现信号放大。
3.三极管的放大倍数---共发射极放大倍数最大，共集电极放大倍数最小。
三.三极管的基本放大电路1.共发射极放大电路---具有电压放大和电流放大的作用。
2.共集电极放大电路---具有电压跟随和电流跟随的作用。
3.共基极放大电路---具有电压放大的作用，输入电阻较低。
4.三极管的偏置电路---通过对三极管的基极电压进行偏置，使其工作在放大区，保证放大电路的稳定性。
四.三极管的应用1.放大器---将弱信号放大为较强的信号。
2.开关---控制大电流的通断。
3.振荡器---产生高频信号。
4.稳压电源---利用三极管的负温度系数特性，实现稳定的输出电压。
模拟电子技术复资料总结第一章半导体二极管一.半导体的基础知识1.半导体是介于导体和绝缘体之间的物质，如硅Si、锗Ge。
2.半导体具有光敏、热敏和掺杂特性。
3.本征半导体是纯净的具有单晶体结构的半导体。
4.载流子是带有正、负电荷的可移动的空穴和电子，是半导体中的两种主要载流体。
5.杂质半导体是在本征半导体中掺入微量杂质形成的半导体。
根据掺杂元素的不同，可分为P型半导体和N型半导体。
6.杂质半导体的特性包括载流子的浓度、体电阻和转型等。
7.PN结是由P型半导体和N型半导体组成的结，具有单向导电性和接触电位差等特性。
8.PN结的伏安特性是指在不同电压下，PN结的电流和电压之间的关系。
二.半导体二极管半导体二极管是由PN结组成的单向导电器件。
1.半导体二极管具有单向导电性，即只有在正向电压作用下才能导通，反向电压下截止。
2.半导体二极管的伏安特性与PN结的伏安特性相似，具有正向导通压降和死区电压等特性。
3.分析半导体二极管的方法包括图解分析法和等效电路法等。
三.稳压二极管及其稳压电路稳压二极管是一种特殊的二极管，其正常工作状态是处于PN结的反向击穿区，具有稳压的作用。
《模拟电子技术基础》复习资料
成考复习资料《模拟电子技术基础》复习资料1一、单选题1. 用万用表直流电压档测得电路中PNP型晶体管各极的对地电位分别是：Vb＝－12.3Ｖ，Ve＝－12Ｖ，Vc＝－18Ｖ。
则三极管的工作状态为（）。
A. 放大B. 饱和C. 截止2. 某仪表放大电路，要求R i大，输出电流稳定，应选（）。
A. 电流串联负反馈B. 电压并联负反馈C. 电流并联负反馈D. 电压串联负反馈3. 直接耦合式多级放大电路与阻容耦合式（或变压器耦合式）多级放大电路相比，低频响应（）。
A. 差B. 好C. 差不多4. 单相桥式整流电容滤波电路输出电压平均值Uo=（）Uz。
A. 0. 45B. 0. 9C. 1. 25. 某场效应管的转移特性如图2所示，该管为（）。
A. P 沟道增强型MOS 管B. P 沟道结型场效应管C. N 沟道增强型MOS 管D. N 沟道耗尽型MOS 管6. 某场效应管的电路符号如图1所示，该管为（）。
A. P 沟道增强型MOS 管B. P 沟道耗尽型MOS 管C. N 沟道增强型MOS 管D. N 沟道耗尽型MOS 管7. 在如图2所示电路中，电阻RE的主要作用是（）。
A. 提高放大倍数B. 稳定直流静态工作点C. 稳定交流输出D. 提高输入电阻8. 利用二极管的（）组成整流电路。
A. 正向特性B. 单向导电性C. 反向击穿特性9. 根据相位平衡条件，判断图2-6所示振荡电路中（）发生振荡。
A. 可能B. 不能10. 带射极电阻Re的共射放大电路，在Re上并联交流旁路电容Ce后，其电压放大倍数将（）。
A. 减小；B. 增大；C. 不变；D. 变为零。
二、判断题1. ( )功率的放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。
2. ( )反相比例运算电路属于电压串联负反馈，同相比例运算电路属于电压并联负反馈。
3. （）负反馈放大电路不可能产生自激振荡。
4. （）任何实际放大电路严格说都存在某种反馈。
模拟电子技术基础 知识点总结
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模拟电子技术基础知识点总结材料
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模拟电子技术基础期末复习资料
该复习资料，不一定适用于本校，但有比没有要好。
第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管，锗管。
*开启电压------硅管，锗管。
分析方法------ ----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路或压降;若 V阳 <V阴( 反偏 )，二极管截止(开路)。
三、稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
第二章三极管及其基本放大电路一. 三极管的结构、类型及特点1.类型---分为NPN和PNP两种。
2.特点---基区很薄，且掺杂浓度最低；发射区掺杂浓度很高，与基区接触面积较小；集电区掺杂浓度较高，与基区接触面积较大。
二. 三极管的工作原理1. 三极管的三种基本组态2. 三极管内各极电流的分配* 共发射极电流放大系数 (表明三极管是电流控制器件)其中I CEO是穿透电流（越小越好），I CBO是集电极反向电流。
《模拟电子技术》复习要点
《模拟电子技术》复习要点
1．半导体的基础知识（本证半导体和杂质半导体的概念及特点、温度对半导体导电性能的影响、PN结的形成及特性）
2．晶体管的管脚、类型的判断
3．晶体管和场效应管的三种工作状态的特点及外部条件、晶体管和场效应管放大电路的三种组态及特点
4．放大电路的基本分析方法及其适用场合
5．基本放大电路（包括差分放大电路）的分析（包括失真分析）和计算（静态和动态）
6．多级放大电路的耦合方式、特点、适用场合及其分析和计算
7．基本的运算电路的分析和计算（比例、加法、减法、乘法、除法、微分、积分、乘方、开方）
8．负反馈类型的判断、性能的改善、引入原则、深度负反馈放大电路的分析和计算
9．正弦波振荡电路（包括RC正弦波振荡电路和LC正弦波振荡电路）的起振和稳幅振荡条件、组成、电路特点、判断
10．电压比较器的种类及其电压传输特性的分析和计算
11．功放的特点、种类、两个主要性能指标及其分析（包括失真分析）和计算（最大输出功率、效率）、功放管的选择
12．直流稳压电源的组成、整流、滤波、稳压原理及其简单计算（包括整流元件的选择）。
模拟电子技术基础总复习
第四章 集成运算放大器
理想模型
第五章 频率响应
一、单极共射放大电路的频率响应； 画波特图的方法：时间常数法。 二、多级放大电路的上、下限截止频率的近似估算。
第六章 反馈
1、判断反馈类型。 2、深度负反馈放大器估算。
3、负反馈对放大器性能的影响。
4、正确引入负反馈。
第七章 信号的处理
一、理想运放工作在线性区的两个特点：虚短、虚断； 二、基本运算电路：比例、求和、加减、积分 （组成、结论、一般电 路求解方法） 三、有源滤波电路：分类及电路结构形式， 定性分析幅频特性。
四、场效应管（分类及电流控制关系）
第二章 基本放大电路
一、放大电路的组成原理及正常工作条件 二、放大电路的分析方法（工作点求解，图解法 ／微变等效电路法） 三、晶体管和场效应管基本放大电路（三种连接 方式）
第三章 多级放大电路
一、多级放大电路的求解
1、工作点求解 2、放大倍数：等于各级放大倍数之积（将后级 输入电阻作为前级的负载） 3、输入电阻：是第一级的输入电阻 4、输出电阻：是末级的输出电阻 二、差分放大电路 4种输入输出方式的分析、计算
模拟电子技术基础总复习
2003.11.
模拟电子技术知识结构
半导体器件
放大器频响
各种放大器
各种放大器的应用
单管放大器
多级放大器
功率放大器
运算放大器
信号处理
波形产生与变换
直流电源
负反馈
第一章 常用半导体器件
一、杂质半导体与PN结（P型N型等基本概念） 二、半导体二极管（单向导电性及二极管方程）
三、晶体管（PNP/NPN电流分配关系）
第十章 直流电源
一、整流、滤波电路的组成、工作原理 及主要参数计算
模拟电子技术基础复习
UBE ＜Uon ≥ Uon ≥ Uon
IC ICEO βiB ＜βiB
UCE VCC ≥ uBE ≤ uBE
晶体管工作在放大状态时，输出回路电流 iC几乎仅仅决定于输入回路电流 iB； 即可将输出回路等效为电流 iB 控制的电流源iC 。
第7页/共51页
晶体管的主要参数
•
直流参数：
、
、ICBO、 ICEO
反馈组态 电压串联 电压并联 电流串联
电流并联
Auf 或 Ausf
Auuf
U o U i
U U
o f
1 Fuu
Ausf Auf
UUUUoi osF1Fu1i ui
1 Rs
RL'
Ausf
U o U s
1 Fii
RL' Rs
通常，Auf ( Ausf )、A 、F、Af 符号相同。
第29页/共51页
第30页/共51页
路； ③电感相当于短路（线圈电阻近似 为0）。 2. 交流通路：①大容量电容相当于短路； ②直流电源相当于短路（内阻为0）。
第11页/共51页
图解法 波形非线性失真分析
第12页/共51页
3、失真分析
• 截止失真
截止失真是在输入回路首先产生失真！ 消除方法：增大VBB，即向上平移输入回路负载线。
第13页/共51页
2. 串联反馈和并联反馈
描述放大电路和反馈网络在输入端的连接方式， 即输入量、反馈量、净输入量的叠加关系。
+ _
负反馈
U i
U
' i
Uf
--串联负反馈
Ii Ii' If --并联负反馈
第24页/共51页
模拟电子技术基础 知识点总结
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4. 两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型微变等效电路法三. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成考复习资料《模拟电子技术基础》复习资料1一、单选题1. 用万用表直流电压档测得电路中PNP型晶体管各极的对地电位分别是：Vb＝－12.3Ｖ，Ve ＝－12Ｖ，Vc＝－18Ｖ。
则三极管的工作状态为（）。
A. 放大B. 饱和C. 截止2. 某仪表放大电路，要求R i大，输出电流稳定，应选（）。
A. 电流串联负反馈B. 电压并联负反馈C. 电流并联负反馈D. 电压串联负反馈3. 直接耦合式多级放大电路与阻容耦合式（或变压器耦合式）多级放大电路相比，低频响应（）。
A. 差B. 好C. 差不多4. 单相桥式整流电容滤波电路输出电压平均值Uo=（）Uz。
A. 0. 45B. 0. 9C. 1. 25. 某场效应管的转移特性如图2所示，该管为（）。
A. P 沟道增强型MOS 管B. P 沟道结型场效应管C. N 沟道增强型MOS 管D. N 沟道耗尽型MOS 管6. 某场效应管的电路符号如图1所示，该管为（）。
A. P 沟道增强型MOS 管B. P 沟道耗尽型MOS 管C. N 沟道增强型MOS 管D. N 沟道耗尽型MOS 管7. 在如图2所示电路中，电阻RE的主要作用是（）。
A. 提高放大倍数B. 稳定直流静态工作点C. 稳定交流输出D. 提高输入电阻8. 利用二极管的（）组成整流电路。
A. 正向特性B. 单向导电性C. 反向击穿特性9. 根据相位平衡条件，判断图2-6所示振荡电路中（）发生振荡。
A. 可能B. 不能10. 带射极电阻Re的共射放大电路，在Re上并联交流旁路电容Ce后，其电压放大倍数将（）。
A. 减小；B. 增大；C. 不变；D. 变为零。
二、判断题1. ( )功率的放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用。
2. ( )反相比例运算电路属于电压串联负反馈，同相比例运算电路属于电压并联负反馈。
3. （）负反馈放大电路不可能产生自激振荡。
4. （）任何实际放大电路严格说都存在某种反馈。
5. （）耗尽型MOS管在栅源电压uGS为正或为负时均能实现压控电流的作用。
6. （）温度升高后，本征半导体中自由电子和空穴数目都增多，且增量相同。
7. （）为使电压比较器的输出电压不是高电平就是低电平，就应在其电路中使集成运放不是工作在开环状态，就是仅仅引入正反馈。
8. （）互补输出级应采用共集或共漏接法。
9. （）因为N型半导体的多子是自由电子，所以它带负电。
10. （）集成运放内部第一级是差分放大电路，因此它有两个输入端。
计算题r=100Ω。
1、电路如图1所示，晶体管的 ＝100，'bb（1）求电路的Q点；（4分）成考复习资料（2）求电压增益&u A 、输入电阻Ri 和输出电阻Ro ；（9分）图1 图22、电路如图2，其T1管偏置电路未画出，若输入正弦信号管子ＶCES 可忽略 (1)T1的工作方式( )；T2的工作方式( )；T3的工作方式( ) a.甲类 b.乙类 c.甲乙类 (2)电路的最大输出功率为( )a.Vcc×Vcc/2RL；b.Vcc×Vcc/4RL；c.Vcc×Vcc/RL；d.Vc c×Vcc/8R L 3、在图3所示电路中，A1~A3均为理想放大器，其最大输出电压幅度为±12V （1）A1~A3各组成何种基本应用电路？ （2）A1~A3分别工作在线性区还是非线性区？ （3）若输入为1V 的直流电压，则各输出端uO1、uO2、uO 的电压为多大？u o1A ∞A ∞Ω10k 23A ∞120k ΩΩ10k 6v±u o220k Ωu ou i图3二、分析解答下题1、在图4示电路中，晶体管T1、T2特性对称，集成运放为理想。
判断电路能否产生正弦波振荡。
若能，请简述理由；若不能，希在不增减元器件的情况下对原电路加以改进，使之有可能振荡起来。
图42、如图5所示串联型稳压电源。
（1）输出电压的最小值 UOmin＝_________；（2）输出电压的最大值 UOmax＝_________ ；（3）VT1管承受的最大管压降 UCE1max=_________。
图5成考复习资料答案一、1-5 AABCD 6-10 BBBAB 二、1-5 FFFTT 6-10 TFTFT 计算题1、解：（1）求静态工作的点Q:μBQ BEQb1BQ CC EQb1b2f eEQBQ CEQ EQ c f e 2V 1mA10 A () 5.7V1CC U U R U V I R R R R I I U V I R R R β-≈⋅==≈++=≈≈-++=+（2）动态分析：c L be bb'EQbe f i b1b2be f o c (∥)26mV(1)2.73k 7.7(1)∥∥[(1)] 3.7k 5k uR R r r A I r R R R R r R R R ββββ=++≈Ω=-≈-++=++≈Ω==Ω&2、解：（1）a, c, c (2) a .3、解：（1） A1反相比例；A2带限幅的比较器；A3跟随器。
（2） A1、 A3线性区； A2非线性区。
（3）121,6,6o o o u v u v u v=-==二、分析解答下题1、不能产生振荡，将集成运放的同相端和反相端对调即可。
2、（1）5V （2）10V （3）10V《模拟电子技术基础》复习资料2一、单选题1. 某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（）。
A. 10kΩB. 2kΩC. 4kΩD. 3kΩ2. 电压放大倍数最高的电路是（）。
A. 共射电路B. 共集电路C. 共基电路D. 不定3. 差模信号电压是两个输入信号电压（）的值。
A. 差B. 和C. 算术平均4. 用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2. 7V，则三个电极分别是（）。
A. （B、C 、E）B. （C 、B. E）C. （E、C 、B）5. 设图2-9所示电路中二极管D1、D2为理想二极管，判断它们是导通还是截止？（）A. D1导通，D2导通B. D1导通，D2截止C. D1截止，D2导通D. D1截止，D2截止二、判断题1. （）共集电极电路没有电压和电流放大作用。
2. （）放大电路中输出的电流和电压都是由有源元件提供的。
3. （）整流的目的是将交流变为单向脉动的直流。
4. （）RC桥式振荡电路只要Rｆ≤2R１就能产生自激振荡。
5. ( )耗尽型绝缘栅场效应管不能采用自给偏压方式。
6. （）温度升高后，本征半导体内自由电子和空穴数目都增多，且增量相等。
三、分析计算题成考复习资料1、（15分）放大电路如图3所示，已知：V CC＝12 V，R B1＝120 kΩ，R B2＝39 kΩ，R C＝3.9 kΩ，RE＝2.1 kΩ，R L＝3.9 kΩ，r bb'＝200 Ω，电流放大系数β＝50，电路中电容容量足够大，要求：（1）求静态值IB ，IC和VCE(设VBE＝0.6 V)；（2）求电压增益A v，输入电阻R i，输出电阻R o 。
图3 图42、电路如图4示电路中，输入信号是正弦电压，V1，V2管的饱和压降可以忽略，且静态电流很小，V CC＝V EE＝15 V，R L＝8 Ω。
（1）请说明两个二极管的作用；（2）负载上可能得到的最大输出功率；（3）电路的最大效率是多大？答案一、CAACC 二、判断题 FFTFF 三、分析计算题 1、（1） 212BBB B2.9V CC R V V R R =⨯=+， EB BE 2.3 V V V V =-=；EC E E1.09 mA V I I R ≈==， mA 02.0E B ==βI I ；CE CC C E C () 5.46 V V V R R I =-+⨯=， Ω=+=k 4.109.12651200be r 。
（2） C L be(//)70v R R A r β=-≈-， Ω≈=k 1////be B2B1i r R R R ， Ω==k 9.3C O R R2、（1）消除交越失真； （2） W 06.1421L2CC Omax==R V P ； （3） ηmax =78.5%。
成考复习资料《模拟电子技术基础》 复习资料3一、填空题1．理想运算放大器工作在线性区时，运放两个输入端电压 ，称做 ；流入输入端的电流为 ，称做 。
2. 电压比较器工作时，在输入电压从足够低逐渐增大到足够高的过程中，单限比较器的输出状态发生 次跃变，迟滞比较器的输出状态发生一次跃变。
二、简答测得工作在放大电路中某个晶体管的三个电极电流如图2所示 （1）判断它是NPN 管还是PNP 管，在图中标出e ，b ，c 极； （2）估算晶体管的β值。
要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？ 图2简述直流电源的主要组成部分及各部分功能。
三、分析计算题1、基本放大器如图3所示，已知晶体管的100=β，V 7.0V BE(on)=，Ω='300b b r ，ce r 可忽略，K Ω32.R E =，BQ I I I 1021=≈，1C ，2C 和e C 均可视为中频交流短路（1）欲使mA I CQ 1=，V 6=CEQ V ，试确定1B R ，2B R 和C R 的值；（2）设K Ω3.4=L R ，计算该放大器的中频增益?==iov v v A ；图32、理想运放组成的电路如图4所示，已知输入电压V 6.01=i v ，V 4.02=i v ，V 13-=i v （1）试求1o v 、2o v 和3o v 的值；（2）设电容的初始电压值为零，求使V 6-=o v 所需的时间＝？t图4成考复习资料答案一、填空题1、相等，虚短；零，虚断；2、一次。
二、简答1、（1）答： PNP 管，从左到右依次是b ，c ，e 。
（2）601.06===B C I I β 2、答：应接入电压串联负反馈。
3、答：直流电源主要由变压器、整流电路、滤波滤波、稳压电路组成；其中变压器的作用是降压；整流电路的作用是将交流电压转换为直流电压；滤波电路的作用是减小电压的脉动；稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。
三、分析计算题1、解：（1）由12)(=+⨯+CEQ CQ E C V I R R 求得Ω=K R C 7.3 mA I I CQ BQ 01.0==β故mA I I I BQ 1.01021==≈ 由EQ E B I R R I +=7.022 求得Ω=K R B 302由12)(211=+B B R R I 求得Ω=K R B 901（2）()Ω≈+='K I V r EQT e b 63.21β（1分），i o v v v A =＝9.67)//(-≈+-''b b e b L C r r R R β 2、解：（1）A1构成反相求和电路，V R v R v R v i i o 2.5)(221131-=+-= A2构成同相比例运算电路，V v R R v i o 5)1(3452-=+= A3构成差分比例运算电路，V v v v o o o 2.0)(123=-= （2） A 4构成积分电路，⎰-=dt v C R v o o 3101 由题意得 62.010101-=-⎰-t dt 解得s t 3= （2分）。
