高中数学教案之高一数学人教版必修二简单组合体的三视图

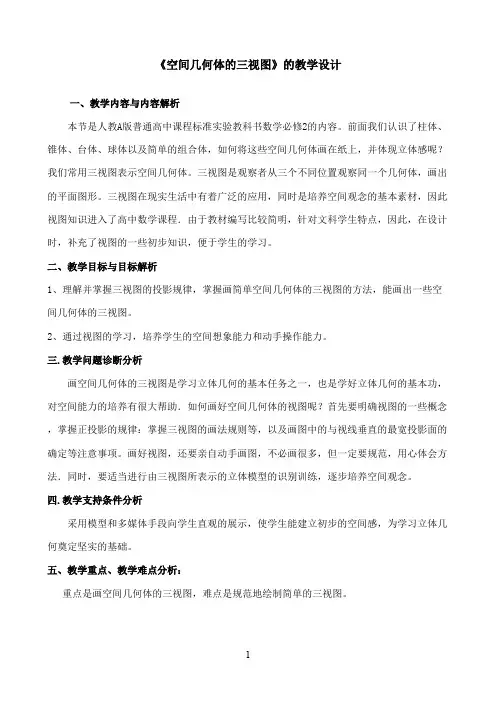

《空间几何体的三视图》的教学设计一、教学内容与内容解析本节是人教A版普通高中课程标准实验教科书数学必修2的内容。

前面我们认识了柱体、锥体、台体、球体以及简单的组合体，如何将这些空间几何体画在纸上，并体现立体感呢？我们常用三视图表示空间几何体。

三视图是观察者从三个不同位置观察同一个几何体，画出的平面图形。

三视图在现实生活中有着广泛的应用，同时是培养空间观念的基本素材，因此视图知识进入了高中数学课程．由于教材编写比较简明，针对文科学生特点，因此，在设计时，补充了视图的一些初步知识，便于学生的学习。

二、教学目标与目标解析1、理解并掌握三视图的投影规律，掌握画简单空间几何体的三视图的方法，能画出一些空间几何体的三视图。

2、通过视图的学习，培养学生的空间想象能力和动手操作能力。

三.教学问题诊断分析画空间几何体的三视图是学习立体几何的基本任务之一，也是学好立体几何的基本功，对空间能力的培养有很大帮助．如何画好空间几何体的视图呢？首先要明确视图的一些概念，掌握正投影的规律：掌握三视图的画法规则等，以及画图中的与视线垂直的最宽投影面的确定等注意事项。

画好视图，还要亲自动手画图，不必画很多，但一定要规范，用心体会方法．同时，要适当进行由三视图所表示的立体模型的识别训练，逐步培养空间观念。

四.教学支持条件分析采用模型和多媒体手段向学生直观的展示，使学生能建立初步的空间感，为学习立体几何奠定坚实的基础。

五、教学重点、教学难点分析：重点是画空间几何体的三视图，难点是规范地绘制简单的三视图。

六.教学过程设计教学流程教学内容师生活动设计意图(一)复习提问、引入课题师：同学们，前面我们学习了两种投影，是哪两种？生：中心投影和平行投影。

教师指出中心投影与平行投影的定义和特点。

师：最近有朋友发来两个图片，第一张，看到是恩爱的两人坐再座椅上，从前面看。

生：……所以观察事物不能只看单方面那么该怎样观察物体？师问生答只是回顾提出问题引入课题激发兴趣(二)学习概念、总结知识、复习基础引用苏东坡的诗句：横看成岭侧成峰，远近高低各不同。

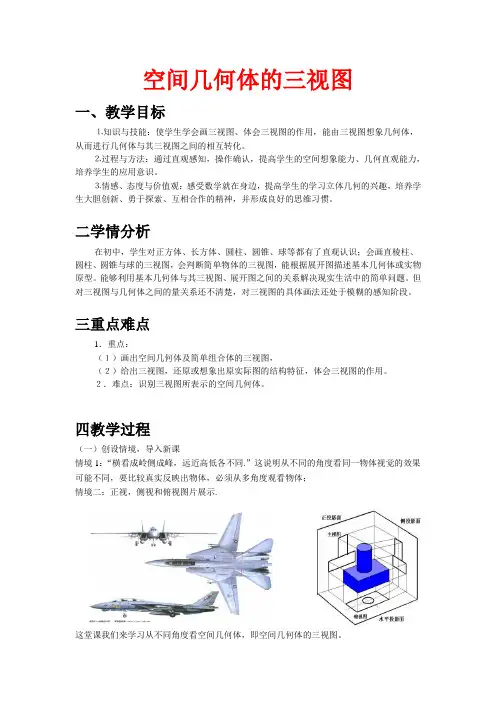

空间几何体的三视图一、教学目标⒈知识与技能：使学生学会画三视图、体会三视图的作用，能由三视图想象几何体，从而进行几何体与其三视图之间的相互转化。

⒉过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

⒊情感、态度与价值观：感受数学就在身边，提高学生的学习立体几何的兴趣，培养学生大胆创新、勇于探索、互相合作的精神，并形成良好的思维习惯。

二学情分析在初中，学生对正方体、长方体、圆柱、圆锥、球等都有了直观认识；会画直棱柱、圆柱、圆锥与球的三视图，会判断简单物体的三视图，能根据展开图描述基本几何体或实物原型。

能够利用基本几何体与其三视图、展开图之间的关系解决现实生活中的简单问题。

但对三视图与几何体之间的量关系还不清楚，对三视图的具体画法还处于模糊的感知阶段。

三重点难点1．重点：（１）画出空间几何体及简单组合体的三视图，（２）给出三视图，还原或想象出原实际图的结构特征，体会三视图的作用。

２．难点：识别三视图所表示的空间几何体。

四教学过程（一）创设情境，导入新课情境1：“横看成岭侧成峰，远近高低各不同.”这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，必须从多角度观看物体；情境二：正视，侧视和俯视图片展示.这堂课我们来学习从不同角度看空间几何体，即空间几何体的三视图。

（二）结合情境，给出定义1、从几何体的前面向后面正投影，得到的投影图称为几何体的正视图（主视图）。

2、从几何体的左面向右面正投影，得到的投影图称为几何体的侧视图（左视图）。

3、从几何体的上面向下面正投影，得到的投影图称为几何体的俯视图。

几何体的正视图、侧视图和俯视图统称为几何体的三视图。

（三）结合例题，讲解新知1、通过多媒体课件展示长方体的三视图，并给出三视图之间的投影规律。

三视图的画法规则：“长对正”，“高平齐”，“宽相等”2、画出一些常见简单几何体的三视图注：画几何体的三视图时，能够看见的轮廓线和棱用实线，不能看见的轮廓线和棱用虚线。

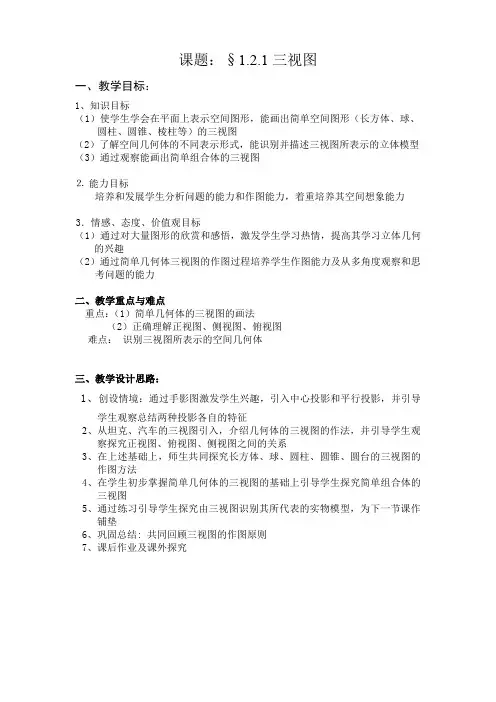

课题：§1.2.1三视图
一、教学目标：
1、知识目标
（1）使学生学会在平面上表示空间图形，能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等）的三视图
（2）了解空间几何体的不同表示形式，能识别并描述三视图所表示的立体模型（3）通过观察能画出简单组合体的三视图
⒉能力目标
培养和发展学生分析问题的能力和作图能力，着重培养其空间想象能力
3．情感、态度、价值观目标
（1）通过对大量图形的欣赏和感悟，激发学生学习热情，提高其学习立体几何的兴趣
（2）通过简单几何体三视图的作图过程培养学生作图能力及从多角度观察和思考问题的能力
二、教学重点与难点
重点：（1）简单几何体的三视图的画法
（2）正确理解正视图、侧视图、俯视图
难点：识别三视图所表示的空间几何体
三、教学设计思路：
1、创设情境：通过手影图激发学生兴趣，引入中心投影和平行投影，并引导
学生观察总结两种投影各自的特征
2、从坦克、汽车的三视图引入，介绍几何体的三视图的作法，并引导学生观
察探究正视图、俯视图、侧视图之间的关系
3、在上述基础上，师生共同探究长方体、球、圆柱、圆锥、圆台的三视图的
作图方法
4、在学生初步掌握简单几何体的三视图的基础上引导学生探究简单组合体的
三视图
5、通过练习引导学生探究由三视图识别其所代表的实物模型，为下一节课作
铺垫
6、巩固总结:共同回顾三视图的作图原则
7、课后作业及课外探究
四、教学过程与操作设计：。

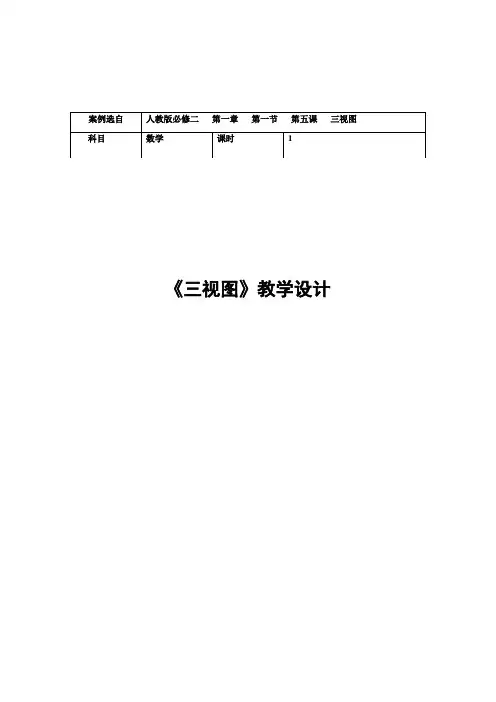

《三视图》教学设计三视图及其相关概念这里，图形的正投影与真实的图形也是明显不同的，那么我们到底应该怎样观察才能看到真实的物体呢？当然是从多角度观察为了使空间图形的直观图更准确地反映空间图形的形状和大小，往往需要把图形向几个不同的平面分别作正投影，然后把这些投影图放在同一个平面内，并有机地结合起来表示物体的形状和大小.演示动画给出三视图及其相关概念演示图片观察、思考、回答：从多角度观察倾听、思考观察、思考、回答：（预习成果展示，自主学习，诚信为本）揭示概念产生的背景揭示概念形成的过程，提高课堂效率加深对概念的理解演示图片、动画演示动画（锥体的三视图）演示图片例题解析（一）例 1. 我想请铸造厂的师傅制作一个如图所示的小零件，我如何准确的告诉他小零件的形状和规格？画出空间图形的轮廓线三视图体现的是几何体的最大范围的长、宽、高明确：几何体的长宽高分别指的是什么？观察、思考、回答：画三视图倾听、理解引出三视图的性质明确几何体的长宽高的意义演示动画（小零件的三视图）教学过程教学内容教师活动学生活动设计意图资源准备练习巩固1.如图是一几何体的直观图、主视图和俯视图，该几何体的左视图为( )2.将正方体(如图1所示)截去两个三棱锥，得到如图2所示的几何体，则该几何体的左视图为()可以吧不规则的多面体嵌入常见的几何体中3．已知某几何体的三视图如图所示，根据图中标出的尺寸（单位：cm），可得这个几何体的体积是( )A．43cm3 B.83cm3C．2cm3D．4cm3追问：四条侧棱分别在哪里？为什么？作答作答，讲解作答，讲解结合问题讨论回答得到棱锥的答题技巧演示图片实物投影教学过程练习巩固4.如图中的三个直角三角形是一个体积为20cm3的几何体的三视图，则h＝________ cm.5. 某几何体的三视图如图所示，它的体积为( )A．12π B．45πC．57π D．81π结合第2题，把不规则多面体放入常见的几何体画直观图画图，讲解巩固画锥体的直观图的技巧突破难点发展学生的思维演示图片实物投影教学过程。

人教B版 1.1.5三视图(第3课时)教学设计教材分析一.总体思路这是三视图的第三节课,在初中学过三视图和上两节已经学过练过三视图相关问题,有了一定基础情况下,进一步提高解决三视图问题的能力.这不是一般的三视图介绍的入门课，而是深入介绍方法的复习总结课。

包括了有关三视图的主要题型和情况，贴近高考实战练习。

本课特别运用三维造型软件进行实时交互多角度演示探索，更形象更直观，突破一直以来三视图只靠想的难点。

首先根据已知几何体求其三视图,几何体的三视图又可以看成把几何体沿不同方向压缩,进而想到,如果已知三视图,只需将其把某一投影拉伸还原几何体即可,发现投影拉伸法,又和学生回顾并熟练掌握割补法,解决三视图问题.进一步截距已知两个视图求第三个视图及发现相同的三视图对应的几何体不唯一问题.二.教学目标1、通过各种观察实践活动，能准确说出从不同方向观察同一物体的不同观察结果。

2、能识别简单物体的三视图；能通过空间想象，画出立方体及其简单组合体的三视图，并能与他人交流，准确清晰地表达自己的思维过程。

3、渗透图形的二维空间与三维空间的转换，发展学生空间观念。

三.教学重点与难点重点:几何体与三视图的关系.难点:已知三视图还原几何体.投影拉伸法与割补法四.教法与学法采取“组织数学活动解决问题—观察发现新方法—问题解决”的教学模式.发展学生的空间观念,品尝成功的喜悦,激发学生应用数学的热情. 教学过程一. 温故知新,复习引入:1.分清中心投影与平行投影,斜投影与正投影的区别;2.视图是指将物体按正投影项投射面投射所得到的图形;3.主俯视图长对正,主左视图高平齐,左俯视图宽相等.二.解决简单问题,发现新方法例1.一个四面体是把一个棱长都是2的正三棱柱切去一个角,如图放置,则得到的主视图和俯视图分别为.(师问,多面体演示)三视图还可以看成把几何体沿不同方向压缩得到,那么已知三视图是否也可以反向拉伸还原几何体呢?三.运用新方法解决问题法一:投影拉伸法(投射线始终垂直于投射面)①画投影面②垂直拉伸③看虚实调整例2. 【2016年高考北京】某三棱锥的三视图如图所示，则该三棱锥的体积为（）A.16B.13C.12D.1式2. 【2014新课标】如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的个条棱中，最长的棱的长度为A.62B.42C.6D.4例3【2014安徽高考】一个多面体的三视图如图所示，则该多面体的表面积为（A）321+（B）318+（C）21 （D）18投影拉伸法解决不了这类问题，探索另一种方法：割补法（万能法：几乎可以解决所有已知三视图还原几何体的问题）法二:割补法①根据三个视图轮廓画几何体②在几何体表面根据虚实画切割线③根据实际情况切割变式3.已知一正方体截去两个三棱锥后，所得几何体的三视图如图3所示，则该几何体的体积为（）A．8 B．7 C. 233 D．223四.乘胜追击1.已知几何体的两个视图求可能的第三个视图或几何体2.例4. 三棱锥的主视图和左视图如图，则其主视图可能是（）例 5.(不讲,学生回去思考)一个锥体的主视图和左视图如图，则下列不可能为其俯视图的是（）变式5. (不讲,学生回去思考)某几何体的主视图和左视图如图，则下列可能是其俯视图的有个。

空间几何体的三视图（人民教育出版社A版本第一章第2节）一、教材分析本节课是在学习空间几何体结构特征之后，直观图之前，掌握了投影知识的基础上进行教学的。

在初中阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同视图的方法，但是对于三视图的概念还不清晰；只接触了从空间几何体到三视图的单向转化，还无法准确的识别三视图的立体模型。

在高中阶段，学习空间几何体的三视图，一方面，有利于培养学生空间想象能力、几何直观能力，另一方面，有利于激发学生学习立体几何的兴趣，为今后的学习奠定基础。

二、教学目标1、理解三视图的含义，能画出简单几何体的三视图，掌握画法法则。

2、能根据三视图，通过直观感知，运用空间想象能力，识别并说出它所表示的空间图形。

三、教学的重点和难点重点：画出简单组合体的三视图。

难点：识别三视图表示的几何体。

四、教学方法直观教学法、讨论教学法、启导发现法。

在教学中，通过创设问题情境，充分调动学生学习的主动性，并引导启发学生动眼、动脑、动手。

采相比用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率。

五、教学过程：教学步骤预计时间（分）教学内容教师活动学生活动创设情境3 老师：同学们，前面我们学习了正投影的知识。

学生：先回顾正投影的知识。

，导入新课老师：那么，如果把一个长方体和一个圆柱同时投影到a平面，我们发现，得到的正投影图相同----是一个矩形。

老师：同样的道理，把一个圆锥和球同时投影到B平面，得到的正投影图也一样----是一个圆。

老师：显然，只有一个平面图形很难把握一个几何体的全貌，那么，如何清楚认识一个几何体？老师：几个角度观察较为合适？老师：显然，选择的角度越多观察的就越细致，但通常，我们选择三个角度。

那三个角度？怎么观察？？这就是我们今天要学习的内容----空间几何体的三视图。

学生：看课件展示，体会不同的几何体，在同一个投影面得到的正投影图可能相同。

学生：对老师提出的问题，积极思考。

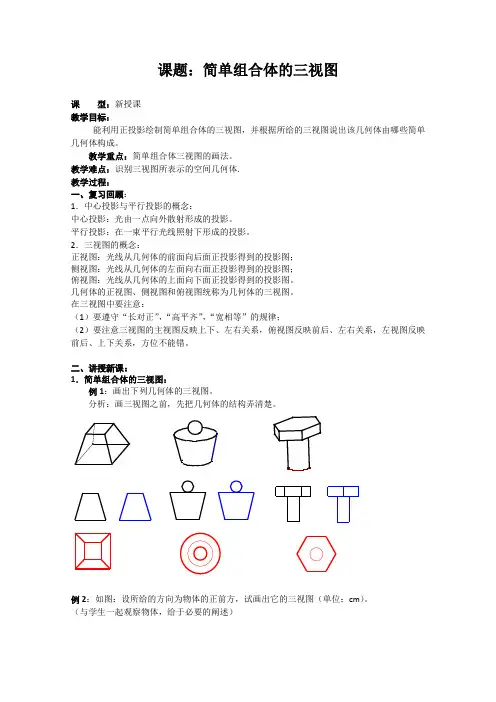

课题：简单组合体的三视图课型：新授课教学目标：能利用正投影绘制简单组合体的三视图，并根据所给的三视图说出该几何体由哪些简单几何体构成。

教学重点：简单组合体三视图的画法。

教学难点：识别三视图所表示的空间几何体.教学过程：一、复习回顾：1．中心投影与平行投影的概念：中心投影：光由一点向外散射形成的投影。

平行投影：在一束平行光线照射下形成的投影。

2．三视图的概念：正视图：光线从几何体的前面向后面正投影得到的投影图；侧视图：光线从几何体的左面向右面正投影得到的投影图；俯视图：光线从几何体的上面向下面正投影得到的投影图。

几何体的正视图、侧视图和俯视图统称为几何体的三视图。

在三视图中要注意：（1）要遵守“长对正”，“高平齐”，“宽相等”的规律；（2）要注意三视图的主视图反映上下、左右关系，俯视图反映前后、左右关系，左视图反映前后、上下关系，方位不能错。

二、讲授新课：1．简单组合体的三视图：例1：画出下列几何体的三视图。

分析：画三视图之前，先把几何体的结构弄清楚。

例2：如图：设所给的方向为物体的正前方，试画出它的三视图（单位：cm）。

（与学生一起观察物体，给于必要的阐述）左视图俯视图主视图现在，我们已经学会了画物体的三视图，反过来，由三视图，你能说出是什么物体吗？例3：根据下列三视图，说出立体图形的形状。

(2)(1)(3)解：（1）圆台；（2）正四棱锥；（3）螺帽。

例4：下图是一个物体的三视图，试说出物体的形状。

俯视图左视图主视图三、巩固练习：课本第15页练习 第1—4题。

四、归纳小结：今天我们学习了三视图的画法以及由三视图说实物。

重点要通过三视图识别所表示的几何体。

五、作业布置：课本第20-21页 习题1．2的第1、2题。

课后记：。

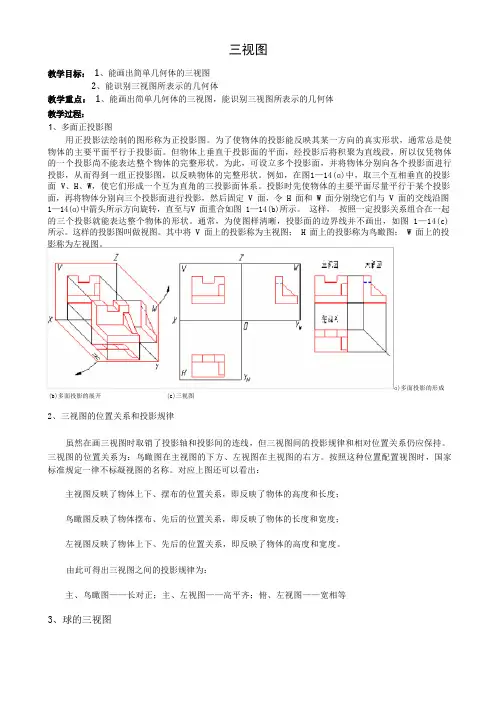

三视图1、能画出简单几何体的三视图2、能识别三视图所表示的几何体1、能画出简单几何体的三视图，能识别三视图所表示的几何体1、多面正投影图用正投影法绘制的图形称为正投影图。

为了使物体的投影能反映其某一方向的真实形状，通常总是使物体的主要平面平行于投影面。

但物体上垂直于投影面的平面，经投影后将积聚为直线段，所以仅凭物体的一个投影尚不能表达整个物体的完整形状。

为此，可设立多个投影面，并将物体分别向各个投影面进行投影，从而得到一组正投影图，以反映物体的完整形状。

例如，在图1—14(ɑ)中，取三个互相垂直的投影面 V、H、W，使它们形成一个互为直角的三投影面体系。

投影时先使物体的主要平面尽量平行于某个投影面，再将物体分别向三个投影面进行投影，然后固定 V 面，令 H 面和 W 面分别绕它们与 V 面的交线沿图1—14(ɑ)中箭头所示方向旋转，直至与V 面重合如图 1—14(b)所示。

这样，按照一定投影关系组合在一起的三个投影就能表达整个物体的形状。

通常，为使图样清晰，投影面的边界线并不画出，如图 1—14(c) 所示。

这样的投影图叫做视图。

其中将 V 面上的投影称为主视图； H 面上的投影称为鸟瞰图； W 面上的投影称为左视图。

ɑ)多面投影的形成(b)多面投影的展开 (c)三视图2、三视图的位置关系和投影规律虽然在画三视图时取销了投影轴和投影间的连线，但三视图间的投影规律和相对位置关系仍应保持。

三视图的位置关系为：鸟瞰图在主视图的下方、左视图在主视图的右方。

按照这种位置配置视图时，国家标准规定一律不标凝视图的名称。

对应上图还可以看出：主视图反映了物体上下、摆布的位置关系，即反映了物体的高度和长度；鸟瞰图反映了物体摆布、先后的位置关系，即反映了物体的长度和宽度；左视图反映了物体上下、先后的位置关系，即反映了物体的高度和宽度。

由此可得出三视图之间的投影规律为：主、鸟瞰图——长对正；主、左视图——高平齐；俯、左视图——宽相等3、球的三视图4、圆柱的三视图5、圆锥的三视图6、组合体的三视图教材第25 页练习A 、B主、鸟瞰图——长对正；主、左视图——高平齐；俯、左视图——宽相等课后作业：教材第 34 页习题 1-1B：2.下课啦，咱们来听个小故事吧:活动目的：教育学生懂得“水”这一珍贵资源对于我们来说是极其珍贵的，每一个人都要保护它，做到节约每一滴水，造福子孙万代。

高中数学三视图优秀教案
教学内容：三视图
教学目标：
1. 了解三视图的概念；
2. 掌握三视图的绘制方法；
3. 熟练应用三视图解决实际问题。

教学准备：
1. 课件或书籍；
2. 黑板、彩色粉笔、橡皮；
3. 直尺、铅笔、量角器。

教学过程：
一、导入（5分钟）
教师引导学生回顾前几次课程内容，让学生了解三视图的重要性，并激发学生学习的兴趣。

二、理论讲解（15分钟）
1. 教师讲解三视图的概念和作用，并介绍正视图、侧视图、俯视图的绘制方法；
2. 教师通过示范和举例，让学生理解三视图的绘制过程。

三、绘制练习（20分钟）
1. 学生根据教师给出的示范，尝试绘制简单物体的三视图；
2. 学生相互交流，纠正错误，共同提高绘制技巧。

四、实例分析（15分钟）
1. 教师给出实际物体的三视图，让学生根据三视图画出物体的真实图形；
2. 学生分组讨论，共同解决问题。

五、小结（5分钟）
教师对本节课的重点知识进行总结，并强调三视图在几何学习中的重要性。

六、作业布置（5分钟）
布置作业：练习绘制更复杂的物体的三视图，并应用三视图解决实际问题。

教学反思：
本节课通过理论讲解、绘制练习和实例分析相结合的方式，让学生对三视图有了全面的了解和掌握。

但是在绘制练习中，部分学生存在绘制错误的情况，可能是因为对绘制方法理解不够透彻。

下节课需要加强绘制技巧的讲解，帮助学生提高绘制的准确性和效率。

高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）第一篇：高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修高中数学《1.2 空间几何体的三视图和直观图》教案新人教A版必修2一、二、三、教学目标：1知识与技能：了解中心投影与平行投影；能画出简单几何体的三视图；能识别三视图所表示的空间几何体。

2过程与方法：通过学生自己的亲身实践，动手作图来完成“观察、思考”栏目中提出的问题。

3情感态度与价值观：培养学生空间想象能力和动手实践能力，激发学习兴趣。

二、教学重点：画出简单组合体的三视图三、教学难点：识别三视图所表示的空间几何体四、教学过程：(一)、新课导入：问题1：能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？引入：从不同角度看庐山，有古诗：“横看成岭侧成峰，远近高低各不同。

不识庐山真面目，只缘身在此山中。

” 对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形；直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.(二)、讲授新课： 1.中心投影与平行投影：① 投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以的抽象，总结其中的规律，提出了投影的方法。

② 中心投影：光由一点向外散射形成的投影。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：① 定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、俯视图（从上到下）② 讨论：几何体三视图在形状、大小方面的关系？→ 画出长方体的三视图，并讨论所反应的长、宽、高的关系，得出结论：正俯一样长，俯侧一样宽，正侧一样高。

高一数学简单组合体的三视图的优秀教学设计高一数学简单组合体的三视图的优秀教学设计一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、学法与教学用具1．学法：观察、动手实践、讨论、类比2．教学用具：实物模型、三角板四、教学思路（一）创设情景，揭开课题“横看成岭侧看成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图。

在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？（二）实践动手作图1．讲台上放球、长方体实物，要求学生画出它们的三视图，教师巡视，学生画完后可交流结果并讨论;2．教师引导学生用类比方法画出简单组合体的三视图（1）画出球放在长方体上的三视图（2）画出矿泉水瓶（实物放在桌面上）的三视图学生画完后，可把自己的.作品展示并与同学交流，总结自己的作图心得。

作三视图之前应当细心观察，认识了它的基本结构特征后，再动手作图。

3．三视图与几何体之间的相互转化。

（1）投影出示图片请同学们思考图中的三视图表示的几何体是什么？（2）你能画出圆台的三视图吗？（3）三视图对于认识空间几何体有何作用？你有何体会？教师巡视指导，解答学生在学习中遇到的困难，然后让学生发表对上述问题的看法。

（三）例题讲解课本例题例1—4，6—7例5自学。

（四）巩固练习课本P16练习1、2（五）归纳整理请学生回顾发表如何作好空间几何体的三视图（六）课外练习1．自己动手制作一个底面是正方形，侧面是全等的三角形的棱锥模型，并画出它的三视图。

2．自己制作一个上、下底面都是相似的正三角形，侧面是全等的等腰梯形的棱台模型，并画出它的三视图。

1.2.2 简单组合体的三视图
一. 学习目标:通过本学案的学习能够利用正投影正确画出简单组合体的三视图; 能够识别三视图所表示的空间几何体. 快速准确完成达标检测中的题目.
二. 导学案的利用说明: 画三视图时要注意遵守三视图画法规则, 由三视图还原成实物时, 也要按照“长对正, 高平齐, 宽相等”的大体特征, 想象视图中每部份对应的实物部份的形象. 可以先对比简单几何体的三视图, 将几何体分解成简单几何体, 想象大致形状, 画出图形.
三. 学习进程:
阅读讲义12—14页, 并参照练习册6—9页内容.
1. 画出下列几何体的三视图。

分析：画三视图之前，先把几何体的结构弄清楚。

2. 如图：设所给的方向为物体的正前方，试画出它的三视图（单位：cm）。

3. 按照下列三视图，画出立体图形的形状。

4. 下图是一个物体的三视图，试画出物体的形状。

5. 问题反馈
未解决的题新生成的问题
四. 达标检测
1. 按照如图所示俯视图，找出对应的物体．
(
1)对应________；(2)对应________；
(
3)对应________；(4)对应________；
(5)对应________．
2. 如图1所示，E，F别离为正方体的面AD1，BC1的中心，则四边形BFD1E在该正方体的面上的正投影可能是图2中的________．(填上可能的序号)
3. 画出下面四棱锥体的三视图。

五. 放飞思维:按照下列三视图，画出立体图形的形状。

1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图整体设计教学分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.三维目标1.掌握平行投影和中心投影，了解空间图形的不同表示形式和相互转化，发展学生的空间想象能力，培养学生转化与化归的数学思想方法.2.能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并能识别上述三视图表示的立体模型，会用材料（如纸板）制作模型，提高学生识图和画图的能力，培养其探究精神和意识.重点难点教学重点：画出简单组合体的三视图，给出三视图和直观图，还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.课时安排1课时教学过程导入新课思路1.能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？我们常用三视图和直观图表示空间几何体，三视图是观察者从三个不同位置观察同一个几何体而画出的图形；直观图是观察者站在某一点观察几何体而画出的图形.三视图和直观图在工程建设、机械制造以及日常生活中具有重要意义.本节我们将在学习投影知识的基础上，学习空间几何体的三视图.教师指出课题：投影和三视图.思路2.“横看成岭侧成峰”，这说明从不同的角度看同一物体视觉的效果可能不同，要比较真实地反映出物体的结构特征，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图.在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），你能画出空间几何体的三视图吗？教师点出课题：投影和三视图.推进新课新知探究提出问题①如图1所示的五个图片是我国民间艺术皮影戏中的部分片断，请同学们考虑它们是怎样得到的?图1②通过观察和自己的认识,你是怎样来理解投影的含义的?③请同学们观察图2的投影过程，它们的投影过程有什么不同？图2④图2（2）（3）都是平行投影，它们有什么区别？⑤观察图3，与投影面平行的平面图形，分别在平行投影和中心投影下的影子和原图形的形状、大小有什么区别？图3活动：①教师介绍中国的民间艺术皮影戏，学生观察图片.②从投影的形成过程来定义.③从投影方向上来区别这三种投影.④根据投影线与投影面是否垂直来区别.⑤观察图3并归纳总结它们各自的特点.讨论结果：①这种现象我们把它称为是投影.②由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影.其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕.③图2（1）的投影线交于一点，我们把光由一点向外散射形成的投影称为中心投影；图2（2）和（3）的投影线平行，我们把在一束平行光线照射下形成投影称为平行投影.④图2（2）中，投影线正对着投影面，这种平行投影称为正投影；图2（3）中，投影线不是正对着投影面，这种平行投影称为斜投影.⑤在平行投影下，与投影面平行的平面图形留下的影子和原平面图形是全等的平面图形；在中心投影下，与投影面平行的平面图形留下的影子和原平面图形是相似的平面图形.以后我们用正投影的方法来画出空间几何体的三视图和直观图.知识归纳：投影的分类如图4所示.图4提出问题①在初中，我们已经学习了正方体、长方体、圆柱、圆锥、球的三视图，请你回忆三视图包含哪些部分？②正视图、侧视图和俯视图各是如何得到的？③一般地，怎样排列三视图？④正视图、侧视图和俯视图分别是从几何体的正前方、正左方和正上方观察到的几何体的正投影图，它们都是平面图形.观察长方体的三视图，你能得出同一个几何体的正视图、侧视图和俯视图在形状、大小方面的关系吗？讨论结果：①三视图包含正视图、侧视图和俯视图.②光线从几何体的前面向后面正投影，得到的投影图叫该几何体的正视图（又称主视图）；光线从几何体的左面向右面正投影，得到的投影图叫该几何体的侧视图（又称左视图）；光线从几何体的上面向下面正投影，得到的投影图叫该几何体的俯视图.③三视图的位置关系：一般地，侧视图在正视图的右边；俯视图在正视图的下边.如图5所示.图5④投影规律：（1）正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度；俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度；侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度.（2）一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图和俯视图宽度一样，即正、俯视图——长对正；主、侧视图——高平齐；俯、侧视图——宽相等.画组合体的三视图时要注意的问题：（1）要确定好主视、侧视、俯视的方向，同一物体三视的方向不同，所画的三视图可能不同.（2）判断简单组合体的三视图是由哪几个基本几何体生成的，注意它们的生成方式，特别是它们的交线位置.（3）若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出，不可见轮廓线，用虚线画出.（4）要检验画出的三视图是否符合“长对正、高平齐、宽相等”的基本特征，即正、俯视图长对正；正、侧视图高平齐；俯、侧视图宽相等，前后对应.由三视图还原为实物图时要注意的问题：我们由实物图可以画出它的三视图，实际生产中，工人要根据三视图加工零件，需要由三视图还原成实物图，这要求我们能由三视图想象它的空间实物形状，主要通过主、俯、左视图的轮廓线（或补充后的轮廓线）还原成常见的几何体，还原实物图时，要先从三视图中初步判断简单组合体的组成，然后利用轮廓线（特别要注意虚线）逐步作出实物图.应用示例思路1例1 画出圆柱和圆锥的三视图.活动：学生回顾正投影和三视图的画法，教师引导学生自己完成.解：图6（1）是圆柱的三视图，图6（2）是圆锥的三视图.(1) (2)图6点评：本题主要考查简单几何体的三视图和空间想象能力.有关三视图的题目往往依赖于丰富的空间想象能力.要做到边想着几何体的实物图边画着三视图，做到想图（几何体的实物图）和画图（三视图）相结合.变式训练说出下列图7中两个三视图分别表示的几何体.(1) (2)图7答案：图7（1）是正六棱锥；图7（2）是两个相同的圆台组成的组合体.例2 试画出图8所示的矿泉水瓶的三视图.活动：引导学生认识这种容器的结构特征.矿泉水瓶是我们熟悉的一种容器，这种容器是简单的组合体，其主要结构特征是从上往下分别是圆柱、圆台和圆柱.图8 图9解：三视图如图9所示.点评：本题主要考查简单组合体的三视图.对于简单空间几何体的组合体，一定要认真观察，先认识它的基本结构，然后再画它的三视图.变式训练画出图10所示的几何体的三视图.图10 图11答案：三视图如图11所示.思路2例1 （2007安徽淮南高三第一次模拟，文16）如图12甲所示，在正方体ABCD—A1B1C1D1中，E、F分别是AA1、C1D1的中点，G是正方形BCC1B1的中心，则四边形AGFE在该正方体的各个面上的投影可能是图12乙中的____________.甲乙图12活动：要画出四边形AGFE在该正方体的各个面上的投影，只需画出四个顶点A、G、F、E 在每个面上的投影，再顺次连接即得到在该面上的投影，并且在两个平行平面上的投影是相同的.分析：在面ABCD和面A1B1C1D1上的投影是图12乙（1）；在面ADD1A1和面BCC1B1上的投影是图12乙（2）；在面ABB1A1和面DCC1D1上的投影是图12乙（3）.答案：（1）（2）（3）点评：本题主要考查平行投影和空间想象能力.画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点等，画出这些关键点的投影，再依次连接即可得此图形在该平面上的投影.如果对平行投影理解不充分，做该类题目容易出现不知所措的情形，避免出现这种情况的方法是依据平行投影的含义，借助于空间想象来完成.变式训练如图13(1)所示，E、F分别为正方体面ADD′A′、面BCC′B′的中心，则四边形BFD′E 在该正方体的各个面上的投影可能是图13(2)的___________.(1) (2)图13分析：四边形BFD′E在正方体ABCD—A′B′C′D′的面ADD′A′、面BCC′B′上的投影是C；在面DCC′D′上的投影是B；同理，在面ABB′A′、面ABCD、面A′B′C′D′上的投影也全是B.答案：B C例2 （2007广东惠州第二次调研，文2）如图14所示，甲、乙、丙是三个立体图形的三视图，甲、乙、丙对应的标号正确的是（）甲乙丙图14①长方体②圆锥③三棱锥④圆柱A.④③②B.②①③C.①②③D.③②④分析：由于甲的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是矩形，则甲是圆柱；由于乙的俯视图是三角形，则该几何体是多面体，又因正视图和侧视图均是三角形，则该多面体的各个面都是三角形，则乙是三棱锥；由于丙的俯视图是圆，则该几何体是旋转体，又因正视图和侧视图均是三角形，则丙是圆锥.答案：A点评：本题主要考查三视图和简单几何体的结构特征.根据三视图想象空间几何体，是培养空间想象能力的重要方式，这需要根据几何体的正视图、侧视图、俯视图的几何特征，想象整个几何体的几何特征，从而判断三视图所描述的几何体.通常是先根据俯视图判断是多面体还是旋转体，再结合正视图和侧视图确定具体的几何结构特征，最终确定是简单几何体还是简单组合体.变式训练1.图15是一几何体的三视图，想象该几何体的几何结构特征，画出该几何体的形状.图15 图16分析：由于俯视图有一个圆和一个四边形，则该几何体是由旋转体和多面体拼接成的组合体，结合侧视图和正视图，可知该几何体是上面一个圆柱，下面是一个四棱柱拼接成的组合体. 答案：上面一个圆柱，下面是一个四棱柱拼接成的组合体.该几何体的形状如图16所示. 2.（2007山东高考，理3）下列几何体各自的三视图中，有且仅有两个视图相同的是（）图17A.①②B.①③C.①④D.②④分析：正方体的三视图都是正方形，所以①不符合题意，排除A、B、C.答案：D点评：虽然三视图的画法比较繁琐，但是三视图是考查空间想象能力的重要形式，因此是新课标高考的必考内容之一，足够的空间想象能力才能保证顺利解决三视图问题.知能训练1.下列各项不属于三视图的是（）A.正视图B.侧视图C.后视图D.俯视图分析：根据三视图的规定，后视图不属于三视图.答案：C2.两条相交直线的平行投影是（）A.两条相交直线B.一条直线C.两条平行直线D.两条相交直线或一条直线图18分析：借助于长方体模型来判断，如图18所示，在长方体ABCD—A1B1C1D1中，一束平行光线从正上方向下照射.则相交直线CD1和DC1在面ABCD上的平行投影是同一条直线CD，相交直线CD1和BD1在面ABCD上的平行投影是两条相交直线CD和BD.答案：D3.甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，如图19所示.甲说他看到的是“6”，乙说他看到的是“ 6”，丙说他看到的是“ 9”，丁说他看到的是“9”，则下列说法正确的是（）图19A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边分析：由甲、乙、丙、丁四人的叙述，可以知道这四人的位置如图20所示，由此可得甲在丁的对面，乙在甲的右边，丙在丁的右边.图20答案：D4.（2007广东汕头模拟，文3）如果一个空间几何体的正视图与侧视图均为全等的等边三角形，俯视图为一个圆及其圆心，那么这个几何体为（）A.棱锥B.棱柱C.圆锥D.圆柱分析：由于俯视图是一个圆及其圆心，则该几何体是旋转体，又因正视图与侧视图均为全等的等边三角形，则该几何体是圆锥.答案：C5.（2007山东青岛高三期末统考，文5）某几何体的三视图如图21所示，那么这个几何体是（）图21A.三棱锥B.四棱锥C.四棱台D.三棱台分析：由所给三视图可以判定对应的几何体是四棱锥.答案：B6.（2007山东济宁期末统考，文5）用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图22所示，则搭成该几何体需要的小正方体的块数是（）图22A.8B.7C.6D.5分析：由正视图和侧视图可知，该几何体有两层小正方体拼接成，由俯视图，可知最下层有5个小正方体，由侧视图可知上层仅有一个正方体，则共有6个小正方体.答案：C7.画出图23所示正四棱锥的三视图.图23分析：正四棱锥的正视图与侧视图均为等腰三角形，俯视图为正方形，对角线体现正四棱锥的四条侧棱.答案：正四棱锥的三视图如图24.图24拓展提升问题：用数个小正方体组成一个几何体，使它的正视图和俯视图如图25所示，俯视图中小正方形中的字母表示在该位置的小立方体的个数.(1)你能确定哪些字母表示的数？(2)该几何体可能有多少种不同的形状？图25分析：解决本题的关键在于观察正视图、俯视图，利用三视图规则中的“在三视图中，每个视图都反映物体两个方向的尺寸.正视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，侧视图反映物体的前后和上下尺寸”.又“正视图与俯视图长对正,正视图与侧视图高平齐,俯视图与侧视图宽相等”,所以，我们可以得到a=3,b=1,c=1,d,e,f中的最大值为2.解：(1)面对数个小立方体组成的几何体，根据正视图与俯视图的观察我们可以得出下列结论：①a=3,b=1,c=1;②d,e,f中的最大值为2.所以上述字母中我们可以确定的是a=3,b=1,c=1.(2)当d,e,f中有一个是2时，有3种不同的形状；当d,e,f有两个是2时，有3种不同的形状；当d,e,f都是2时，有一种形状.所以该几何体可能有7种不同的形状.课堂小结本节课学习了：1.中心投影和平行投影.2.简单几何体和组合体的三视图的画法及其投影规律.3.由三视图判断原几何体的结构特征.作业习题1.2 A组第1、2题.设计感想本节课的教学，以课程标准为指南，结合学生的已有知识和经验而设计.设计时考虑到课程标准和高考要求，重点讲解由三视图判断几何体的结构特征，也就是画三视图时，尺寸不作严格要求.教学设计中使用了大量图片，建议在实际应用时尽量使用信息技术，让学生从动态过程获得三视图的感性认识，以便从整体上把握三视图的画法.。

双峰一中高一数学必修二教案
思考4:如图，桌子上放着一个长方体和一个圆柱，若把它们看作一个整体，你能画出它们的三视图吗？
一个空间几何体都对应一组三视图，若已知一个几何体的三视图，
思考2:下列两图分别是两个简单组合体的三视图，想象它们表示的组合体的结构特征，并作适当描述.
例2：将一个长方体挖去两个小长方体后剩余的部分如图所示，试画出这个组合体的三视图.
例3：说出下面的三视图表示的几何体的结构特征.
画出下面几何体的三视图
2.画出左下图几何体的三视图.
3.画出者个组合体的三视图
本节我们主要学习了
1、画简单组合体的三视图
2、根据三视图还原几何体。
