高中数学必修2投影与三视图

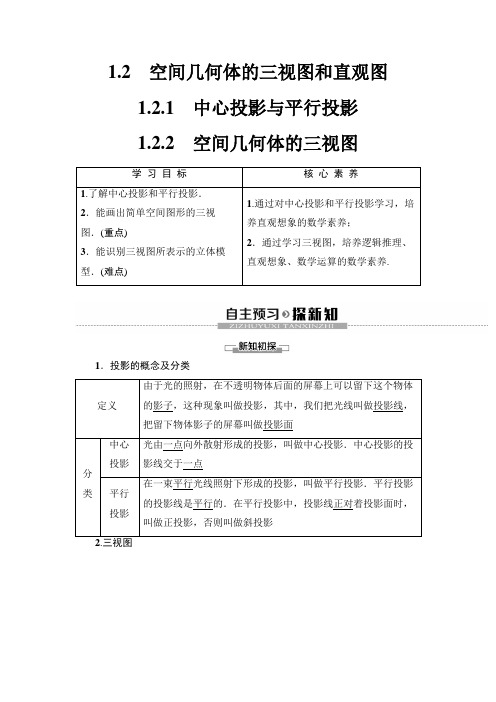

1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图学习目标核心素养1.了解中心投影和平行投影．2．能画出简单空间图形的三视图．(重点)3．能识别三视图所表示的立体模型．(难点) 1.通过对中心投影和平行投影学习，培养直观想象的数学素养；2．通过学习三视图，培养逻辑推理、直观想象、数学运算的数学素养.1．投影的概念及分类定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影，其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影面分类中心投影光由一点向外散射形成的投影，叫做中心投影．中心投影的投影线交于一点平行投影在一束平行光线照射下形成的投影，叫做平行投影．平行投影的投影线是平行的．在平行投影中，投影线正对着投影面时，叫做正投影，否则叫做斜投影思考：画三视图时一定要求光线与投射面垂直吗？[提示]正确．由画三视图的规则要求可知正确．1．哪个实例不是中心投影()A．工程图纸B．小孔成像C．相片D．人的视觉A[根据中心投影的概念可知A不是中心投影．]2．如图，小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是()A B C DA[矩形的投影可以是线段，矩形，平行四边形，但不会是梯形．]3．有一个几何体的三视图如图所示，这个几何体应是一个________．棱台[从俯视图来看，上、下底面都是正方形，但大小不一样，可以判断是棱台．]4．水平放置的下列几何体，正视图是长方形的是________．(填序号)①②③④①③④[①③④的正视图均是长方形，②是等腰三角形．]中心投影和平行投影【例1】(1)下列命题中正确的是()A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段的中点的平行投影仍是这条线段投影的中点D[矩形的平行投影可能是线段、平行四边形或矩形，梯形的平行投影可能是线段或梯形，两条相交直线的投影还是相交直线．因此A、B、C均错，故D 正确．](2)如图所示，在正方体ABCD-A1B1C1D1中，M、N分别是BB1、BC的中点，则图中阴影部分在平面ADD1A1上的正投影是()A B C DA[由正投影的定义知，点M、N在平面ADD1A1上的正投影分别是AA1、DA的中点，D在平面ADD1A1上的投影还是D，因此A正确．]判断几何体投影形状的方法及画投影的方法：(1)判断一个几何体的投影是什么图形，先分清楚是平行投影还是中心投影，投影面的位置如何，再根据平行投影或中心投影的性质来判断．(2)画出一个图形在一个平面上的投影的关键是确定该图形的关键点，如顶点、端点等，方法是先画出这些关键点的投影，再依次连接各投影点即可得出此图形在该平面上的投影．1．已知△ABC，选定的投影面与△ABC所在平面平行，则经过中心投影后所得的△A′B′C′与△ABC()A．全等B．相似C．不相似D．以上都不对B[本题主要考查对中心投影的理解．根据题意画出图形，如图所示．由图易得OAOA′＝ABA′B′＝OBOB′＝BCB′C′＝OCOC′＝ACA′C′，则△ABC∽△A′B′C′.]画空间几何体的三视图何体的侧视图为()B[依题意，侧视图中棱的方向是从左上角到右下角．故选B.](2)画出如图所示几何体的三视图：①②[解]①此几何体的三视图如图③所示；②此几何体的三视图如图④所示．③④1．画组合体三视图的“四个步骤”(1)析：分析组合体的组成形式；(2)分：把组合体分解成简单几何体；(3)画：画分解后的简单几何体的三视图；(4)拼：将各个三视图拼合成组合体的三视图．2．画三视图时要注意的“两个问题”(1)务必做到“正侧一样高，正俯一样长，俯侧一样宽”．(2)把可见轮廓线画成实线，不可见轮廓线要画成虚线，重合的线只画一条．2．螺栓是棱柱和圆柱构成的组合体，如图，画出它的三视图．[解]它的三视图如图所示．由三视图还原几何体1．如何由三视图确定几何体的长、宽、高？[提示]由正视图可确定几何体的长、高；由俯视图可确定几何体的宽．2．如图所示的三视图，其几何体是什么？其正视图、侧视图中的三角形的腰是几何体的侧棱长吗？[提示]由三视图可知，该几何体为正四棱锥，如图所示．正视图、侧视图中三角形的腰长不是四棱柱的侧棱长，应为四棱椎的侧面高线．【例3】(1)若一个几何体的正视图和侧视图都是等腰三角形，俯视图是带圆心的圆，则这个几何体可能是()A．圆柱B．三棱柱C．圆锥D．球体C[正视图和侧视图都是等腰三角形，俯视图是带圆心的圆说明此几何体是圆锥．](2)若某几何体的三视图如图所示，则这个几何体的直观图可以是()A B C DD[对于选项A，B，正视图均不符合要求；对于选项C，俯视图显然不符合要求．只有D符合要求．]由三视图确定几何体一般分两步：第一步：通过正视图和侧视图确定是柱体、锥体还是台体．若正视图和侧视图为矩形，则原几何体为柱体；若正视图和侧视图为等腰三角形，则原几何体为锥体；若正视图和侧视图为等腰梯形，则原几何体为台体．第二步：通过俯视图确定是多面体还是旋转体．若俯视图为多边形，则原几何体为多面体；若俯视图为圆，则原几何体为旋转体．3．根据下列图中所给出的几何体的三视图，试画出它们的形状．①②[解]由三视图的特征，结合柱、锥、台、球及简单组合体的三视图逆推．图①对应的几何体是一个正六棱锥，图②对应的几何体是一个三棱柱，则所对应的空间几何体的图形分别如下：1．三视图的正视图、侧视图、俯视图是分别从几何体的正前方、正左方、正上方观察几何体画出的轮廓线，画几何体三视图的要求是正视图、俯视图长对正，正视图、侧视图高平齐，俯视图、侧视图宽相等，前后对应，画出的三视图要检验是否符合“长对正、高平齐、宽相等”的基本特征．2．画组合体的三视图的步骤特别提醒：画几何体的三视图时，能看见的轮廓线和棱用实线表示，看不见的轮廓线和棱用虚线表示．1．中心投影的投影线()A．相互平行B．交于一点C．是异面直线D．在同一平面内B[由中心投影的定义知，中心投影的投影线交于一点，故选B.]2．如图网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱B[由题意知，该几何体的三视图为一个三角形，两个四边形，经分析可知该几何体为三棱柱．]3．一个正三棱柱(俯视图为正三角形)的三视图如图所示，则这个三棱柱的高和底面边长分别为________．2，4[由正三棱柱三视图中的数据，知三棱柱的高为2，底面边长为23×2 3＝4.]4．画出如图所示的几何体的三视图．[解]该几何体的三视图如图所示．。

教学设计学情分析学生在义务教育阶段已经学习过三视图的基本作法，但只要求能作简单几何体的三视图，如长方体、正方体以及一些正方体的组合等，主要停留在形的认识上，而对于三视图的概念还不清晰。

学生在义务教育阶段只接触了从空间几何体到三视图的单向转化，还无法准确将三视图还原成实物模型。

对于三视图的学习，先用诗句“横看成岭侧成峰”创设情境，引入新课。

接着用汽车设计图纸作引入复习回顾三视图，让学生体会作三视图刻画空间几何体的必要性，然后简单复习长方体的三视图，在学生原有知识的基础上进行新知识的建构，引出三视图的作图方法与规范要求。

1.1.5 投影与三视图测评练习◆基础训练1．下面是一些立体图形的三视图（如图），•请在括号内填上立体图形的名称．2．如图4-3-26，下列图形都是几何体的平面展开图，你能说出这些几何体的名称吗？3．如图，从不同方向看下面左图中的物体，右图中三个平面图形分别是从哪个方向看到的？4．一天，小明的爸爸送给小明一个礼物，小明打开包装后画出它的主视图和俯视图如图所示．根据小明画的视图，你猜小明的爸爸送给小明的礼物是（）A．钢笔 B．生日蛋糕 C．光盘 D．一套衣服5．一个几何体的主视图和左视图如图所示，它是什么几何体？请你补画出这个几何体的俯视图．6．一个物体的三视图如图所示，试举例说明物体的形状．7．已知一个几何体的三视图如图所示，则该几何体的体积为多少？8．已知几何体的主视图和俯视图如图所示．（1）画出该几何体的左视图；（2）该几何体是几面体？它有多少条棱？多少个顶点？（3）该几何体的表面有哪些你熟悉的平面图形？◆提高训练9．小刚的桌上放着两个物品，它的三视图如图所示，你知道这两个物品是什么吗？10．一个由几个相同的小立方体搭成的几何体的俯视图如图所示，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图．11．如图所示，下列三视图所表示的几何体存在吗？如果存在，请你说出相应的几何体的名称．12．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值．13．由几个小立方体叠成的几何体的主视图和左视图如图，求组成几何体的小立方体个数的最大值与最小值．◆拓展训练14．已知一个木头模型的三视图如图所示，与实际尺寸的比例为1：50．（1）请画出这个模型的立体图形（尺寸按三视图）；（2）从三视图中量出尺寸，并换算成实际尺寸，标注在立体图形上；（3）制作这个模型的木料密度为360kg/m3，则这个模型的质量是多少kg？如要漆这个模型，每千克油漆可以漆1m2，则需要多少油漆？教学效果分析学生在义务教育阶段已经学习过三视图的基本作法，但只要求能作简单几何体的三视图，如长方体、正方体以及一些正方体的组合等，主要停留在形的认识上，而对于三视图的概念还不清晰。

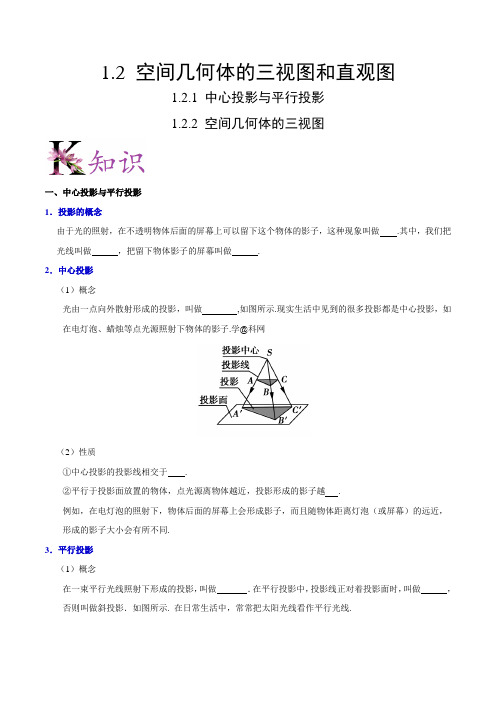

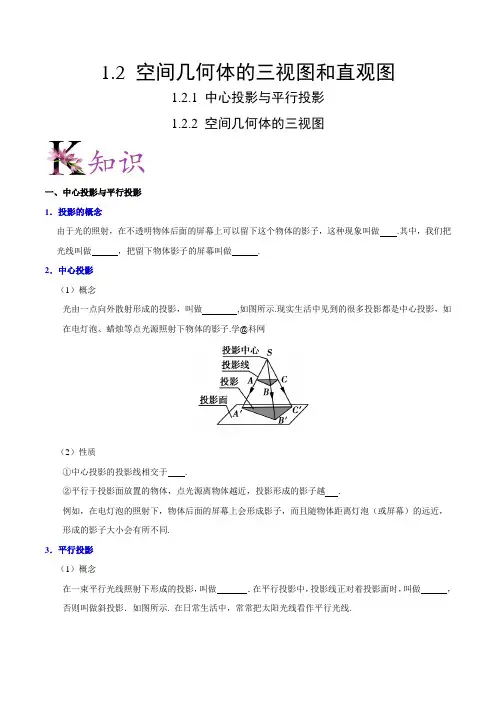

1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图一、中心投影与平行投影1．投影的概念由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做.其中，我们把光线叫做，把留下物体影子的屏幕叫做.2．中心投影（1）概念光由一点向外散射形成的投影，叫做,如图所示.现实生活中见到的很多投影都是中心投影，如在电灯泡、蜡烛等点光源照射下物体的影子.学@科网（2）性质①中心投影的投影线相交于 .②平行于投影面放置的物体，点光源离物体越近，投影形成的影子越.例如，在电灯泡的照射下，物体后面的屏幕上会形成影子，而且随物体距离灯泡（或屏幕）的远近，形成的影子大小会有所不同.3．平行投影（1）概念在一束平行光线照射下形成的投影，叫做．在平行投影中，投影线正对着投影面时，叫做，否则叫做斜投影．如图所示. 在日常生活中，常常把太阳光线看作平行光线.（2）性质①平行投影的投影线互相.②在平行投影之下，与投影面平行的平面图形留下的影子，与这个平面图形的形状和大小是完全的.③当图形中的直线或线段不平行于投影线时：(ⅰ)直线或线段的平行投影仍是；(ⅱ)平行直线的平行投影是的直线；(ⅲ)平行于投影面的线段，它的投影与这条线段；(ⅳ)与投影面平行的平面图形，它的投影与这个图形；(ⅴ)在同一直线或平行直线上的两条线段的平行投影的长度比这两条线段的长度比.二、空间几何体的三视图1．三视图的概念(1)光线从几何体的前面向后面正投影，得到的投影图叫做几何体的;(2)光线从几何体的左面向右面正投影，得到的投影图叫做几何体的;(3)光线从几何体的上面向下面正投影，得到的投影图叫做几何体的.几何体的正视图、侧视图和俯视图统称为几何体的三视图.如图.2．三视图的画法规则（1）排列规则：一般地，侧视图在正视图的，俯视图在正视图的.如下图：正侧俯（2）画法规则①正视图与俯视图的长度一致，即“”；②侧视图和正视图的高度一致，即“”；③俯视图与侧视图的宽度一致，即“”.（3）线条的规则①能看见的轮廓线用表示；②不能看见的轮廓线用表示.3．常见几何体的三视图常见几何体正视图侧视图俯视图长方体矩形矩形矩形正方体正方形正方形正方形圆柱矩形矩形圆圆锥等腰三角形等腰三角形圆圆台等腰梯形等腰梯形两个同心的圆球圆圆圆三、简单组合体的三视图常见的组合体的生成方式：（1）将基本几何体拼接成的组合体；（2）从基本几何体中切掉或挖掉部分构成组合体.所以，在画组合体的三视图时，一定要认真观察，先认识它的基本结构，然后再画它的三视图.如图.K知识参考答案：一、1．投影投影线投影面2．（1）中心投影（2）一点大3．（1）平行投影正投影（2）平行相同直线或线段平行或重合平行且等长全等等于二、1．正视图侧视图俯视图2．（1）右边下边（2）长对正高平齐宽相等（3）实线虚线K—重点：空间几何体的三视图.K—难点：简单组合体的三视图、由三视图还原几何体.K—易错：不能准确画出三视图或由三视图还原几何体.1．K重点——空间几何体的三视图正视图反映了物体上下、左右的位置关系，即反映了物体的高度和长度;侧视图反映了物体上下、前后的位置关系，即反映了物体的高度和宽度;俯视图反映了物体左右、前后的位置关系，即反映了物体的长度和宽度.下列几何体各自的三视图中，有且仅有两个视图相同的是A．①②B．①③C．①④D．②④【答案】D【解析】②中正视图和侧视图相同，④中正视图和侧视图相同，可得②④正确，故选D.【名师点睛】在确定几何体的三视图时可以按照下面的步骤进行：确定投影角度→按照三视图的画法规则作图→完成后检验.2．K难点——简单组合体的三视图对于简单组合体要分清楚是由哪些简单几何体组成的，并注意它们的组合方式，特别是它们的交线位置，画出分解后的简单几何体的三视图后，将其拼合即得组合体的三视图．将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的侧视图为【思路点拨】画三视图时，要想象在几何体的后面、右面、下面各有一个屏幕，一组平行光线分别从前面、左面、上面垂直照射，先画出影子的轮廓，再验证几何体的轮廓线，能够看到的画成实线，不能看到的画成虚线．3．K难点——由三视图还原几何体由三视图还原立体图形时，根据三视图的特征，先判断是简单几何体还是由它们组成的组合体.若是简单几何体，结合柱、锥、台、球的三视图逆推；若是组合体，结合柱、锥、台、球的三视图，判断是由哪几种简单几何体组合而成，根据它们的相对位置关系，想象出组合体的构成情况，再加以验证.如图（1），（2），（3），（4）为四个几何体的三视图，根据三视图可以判断这四个几何体依次分别为A．三棱台、三棱柱、圆锥、圆台B．三棱台、三棱锥、圆锥、圆台C．三棱柱、正四棱锥、圆锥、圆台D．三棱柱、三棱台、圆锥、圆台【答案】C【解析】根据柱、锥、台体的结构特征和三视图的定义可知（1）（2）（3）（4）分别为三棱柱、正四棱锥、圆锥、圆台．故选C．【技巧点拨】由三视图判断几何体时，首先，确定正视、侧视、俯视的方向；其次，判断几何体的组合方式，特别是它们的交线位置，交线的实虚情况等.要注意不能看见的轮廓线的画法，应画成虚线，切不可略去不画.学%科网4．K易错——不能准确由三视图还原几何体当已知三视图去还原成几何体时，要充分关注图形中关键点的投影，先从俯视图来确定是多面体还是旋转体，再从正视图和侧视图想象出几何体的大致形状，然后通过已知的三视图验证几何体的正确性，最后检查轮廓线的实虚．一个几何体的三视图如图所示，则该几何体的直观图可以是【错解】A或B或C【错因分析】选A，俯视图判断出错，从俯视图看，几何体的上、下部分都是旋转体；选B，下部分几何体判断出错，误把旋转体当多面体；选C，上部分几何体判断出错，误把旋转体当多面体.【正解】由三视图可知该几何体上部是一个圆台，下部是一个圆柱，选D.1．下列命题中正确的是A．矩形的平行投影一定是矩形B．梯形的平行投影一定是梯形C．两条相交直线的投影可能平行D．一条线段中点的平行投影仍是这条线段投影的中点2．下列光线所形成的投影，不是中心投影的是A．太阳光线B．台灯的光线C．手电筒的光线D．路灯的光线3．如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是A．三棱锥B．三棱柱C．四棱锥D．四棱柱4．下列几何体中，正视图、侧视图和俯视图都相同的是A．圆柱B．圆锥C．球D．三棱锥5．某几何体的三视图如图所示，则此几何体的直观图是6．一几何体的直观图如图所示，下列给出的四个俯视图中正确的是A B C D7．如下图为长方体木块堆成的几何体的三视图，则组成此几何体的长方体木块块数共有A．3块B．4块C．5块D．6块8．给出以下结论，其中正确的结论的序号是________.学！科网①一个点光源把一个平面图形照射到一个平面上，它的投影与这个图形全等；②平行于投射面的平面图形，在平行投影下，它的投影与原图形全等；③垂直于投射面的平面图形，在平行投影下，它的投影与原图形相似；④在平行投影下，不平行、也不垂直于投射面的线段的投影仍是线段，但与原线段不等长．9．桌子上放着一个长方体和一个圆柱(如图所示)，则下列三幅图分别是什么图(填“正视图、俯视图、侧视图”).①________、②________、③________.10．画出如图所示几何体的三视图.11．当图形中的直线或线段不平行于投影线时，关于平行投影的性质，下列说法不正确的是A ．直线或线段的平行投影仍是直线或线段B ．平行直线的平行投影仍是平行的直线C ．与投射面平行的平面图形，它的投影与这个图形全等D ．在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比 12．如图，在正方体1111ABCDA B C D 中，,E F 分别为棱11,DD BB 的中点，用过点1,,,A E C F 的平面截去该正方体的上半部分，则剩余几何体（下半部分）的侧视图为13．“牟合方盖”是我国古代数学家刘徽在研究球的体积的过程中构造的一个和谐优美的几何体．它由完全相同的四个曲面构成,相对的两个曲面在同一个圆柱的侧面上,好似两个扣合(牟合)在一起的方形伞(方盖)，其直观图如下图,图中四边形是为体现其直观性所作的辅助线．当其正视图和侧视图完全相同时,它的俯视图可能是14．几何体的三视图如图所示，则这个几何体的直观图可以是15．(2017年高考新课标Ⅰ卷理)某多面体的三视图如图所示，其中正视图和左视图都由正方形和等腰直角三角形组成，正方形的边长为2，俯视图为等腰直角三角形.该多面体的各个面中有若干个是梯形，这些梯形的面积之和为A．10 B．12C．14 D．1616．（2017年高考北京卷理）某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为A．2B．3C．2D．217．（2016年高考天津卷文）将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧（左）视图为A B C D1 2 3 4 5 6 7 11 12 13 14 15 16 17D A B C A B B B C B B B B B 1．【答案】D2．【答案】A【解析】太阳光线形成的投影是平行投影．3．【答案】B【解析】由三视图中的正视图可知，有一个面为直角三角形，由侧视图和俯视图可知其他的面为长方形.综合可判断为三棱柱.4．【答案】C【解析】由题意得，球的三视图都是圆，所以正视图、侧视图和俯视图都相同的是球，故选C．7．【答案】B【解析】由三视图可知组成此几何体的长方体木块共摆放两层，下层三块，上层一块，如图，设四边形ABCD是长方形的直观图，在下层的,,A B C处各放一块，上层的一块在A的正上方，共4块，故选B.8．【答案】②④【解析】由定义知，②④正确．9．【答案】俯视图正视图侧视图【解析】由三视图的定义可知，①是俯视图，②是正视图，③是侧视图．10．【答案】见解析.【解析】已知几何体为正六棱柱，其三视图如图所示：11．【答案】B【解析】∵图形中的直线或线段与投影线不平行，∴直线或线段的平行投影不可能为一点，仍是直线或线段；平行直线的平行投影可以是平行直线或一条直线；而与投射面平行的平面图形的投影形状大小均不变，∴A、C、D均正确，B错．12．【答案】C【解析】通过观察剩余几何体（下半部分），可以发现C图才正确，故选C.14．【答案】B【解析】A，C与正视图不符，D与侧视图不符，故选B.15．【答案】B【解析】由题意该几何体的直观图是由一个三棱锥和三棱柱构成，如下图，则该几何体各面内只有两个相同的梯形，则这些梯形的面积之和为12(24)2122⨯+⨯⨯=，故选B.【名师点睛】三视图往往与几何体的体积、表面积以及空间线面关系、角、距离等问题相结合，解决此类问题的关键是由三视图准确确定空间几何体的形状及其结构特征并且熟悉常见几何体的三视图. 16．【答案】B【解析】几何体是四棱锥P ABCD-，如图.最长的棱长为补成的正方体的体对角线，即该四棱锥的最长棱的长度为222l=++=，故22223选B.学！科网【名师点睛】本题考查了空间想象能力，由三视图还原几何体的方法:或者也可根据三视图的形状，将几何体的顶点放在正方体或长方体里面，便于分析问题.17．【答案】B【解析】由题意得截去的是长方体前右上方顶点处的一个棱锥，故选B.【名师点睛】（1）解答此类题目的关键是由多面体的三视图想象出空间几何体的形状并画出其直观图．（2）三视图中“正侧一样高、正俯一样长、俯侧一样宽”，因此，可以根据三视图的形状及相关数据推断出原几何体中的点、线、面之间的位置关系及相关数据．。

双峰一中高一数学必修二教案科目：数学课题§1.2.1投影与三视图课型新课教学目标1.了解中心投影和平行投影的概念；2.能够判断简单的空间几何体（柱、锥、台、球及其简单组合体）的三视图，能够根据三视图描述基本几何体或实物原型；3.简单组合体与其三视图之间的相互转化.教学过程教学内容备注一、自主学习1.照相、绘画之所以有空间视觉效果，主要处决于线条、明暗和色彩，其中对线条画法的基本原理是一个几何问题，我们需要学习这方面的知识.2.在建筑、机械等工程中，需要用平面图形反映空间几何体的形状和大小，在作图技术上这也是一个几何问题，你想知道这方面的基础知识吗？二、质疑提问下图中的手影游戏，你玩过吗？光是直线传播的，一个不透明物体在光的照射下，在物体后面的屏幕上会留下这个物体的影子，这种现象叫做投影.其中的光线叫做投影线，留下物体影子的屏幕叫做投影面.思考1:不同的光源发出的光线是有差异的，其中灯泡发出的光线与手电筒发出的光线有什么不同？一、中心投影与平行投影思考2:用灯泡照射物体和用手电筒照射物体形成的投影分别是哪种投影？思考3:用灯泡照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与灯泡的距离发生变化时，影子的大小会有什么不同？思考4:用手电筒照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与手电筒的距离发生变化时，影子的大小会有变化吗？思考5:在平行投影中，投影线正对着投影面时叫做正投影，否则叫做斜投影.一个与投影面平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？思考6:一个与投影面不平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？投影的分类：把一个空间几何体投影到一个平面上，可以获得一个平面图形.从多个角度进行投影就能较好地把握几何体的形状和大小，通常选择三种正投影，即正面、侧面和上面，并给出下列概念：正视图：光线从几何体的前面向后面正投影，得到的投影图.侧视图：光线从几何体的左面向右面正投影，得到的投影图.俯视图：光线从几何体的上面向下面正投影，得到的投影图.几何体的正视图、侧视图和俯视图，统称为几何体的三视图.思考1:正视图、侧视图、俯视图分别是从几何体的哪三个角度观察得到的几何体的正投影图？它们都是平面图形还是空间图形？三、问题探究思考2:如图，设长方体的长、宽、高分别为a、b、c ，那么其三视图分别是什么？思考3:圆柱、圆锥、圆台的三视图分别是什么？思考5:球的三视图是什么？下列三视图表示一个什么几何体？例1：如图是一个倒置的四棱柱的两种摆放，试分别画出其三视图，并比较它们的异同.四、课堂检测五、小结评价1.空间几何体的三视图：正视图、侧视图、俯视图；2.三视图的特点：一个几何体的侧视图和正视图高度一样，俯视图和正视图长度一样，侧视图和俯视图宽度一样；3.三视图的应用及与原实物图的相互转化.〖1.2〗函数及其表示 【1.2.1】函数的概念（1）函数的概念①设A 、B 是两个非空的数集，如果按照某种对应法则f，对于集合A 中任何一个数x ，在集合B 中都有唯一确定的数()f x 和它对应，那么这样的对应（包括集合A ，B 以及A 到B 的对应法则f）叫做集合A 到B 的一个函数，记作:f A B →．②函数的三要素:定义域、值域和对应法则．③只有定义域相同，且对应法则也相同的两个函数才是同一函数． （2）区间的概念及表示法①设,a b 是两个实数，且a b <，满足a x b ≤≤的实数x 的集合叫做闭区间，记做[,]a b ；满足a xb <<的实数x 的集合叫做开区间，记做(,)a b ；满足a x b ≤<，或a x b <≤的实数x 的集合叫做半开半闭区间，分别记做[,)a b ，(,]a b ；满足,,,x a x a x b x b ≥>≤<的实数x 的集合分别记做[,),(,),(,],(,)a a b b +∞+∞-∞-∞． 注意：对于集合{|}x a x b <<与区间(,)a b ，前者a 可以大于或等于b ，而后者必须a b <．（3）求函数的定义域时，一般遵循以下原则：①()f x 是整式时，定义域是全体实数．②()f x 是分式函数时，定义域是使分母不为零的一切实数．③()f x 是偶次根式时，定义域是使被开方式为非负值时的实数的集合．④对数函数的真数大于零，当对数或指数函数的底数中含变量时，底数须大于零且不等于1． ⑤tan y x =中，()2x k k Z ππ≠+∈．⑥零（负）指数幂的底数不能为零． ⑦若()f x 是由有限个基本初等函数的四则运算而合成的函数时，则其定义域一般是各基本初等函数的定义域的交集．⑧对于求复合函数定义域问题，一般步骤是：若已知()f x 的定义域为[,]a b ，其复合函数[()]f g x 的定义域应由不等式()a g x b ≤≤解出．⑨对于含字母参数的函数，求其定义域，根据问题具体情况需对字母参数进行分类讨论． ⑩由实际问题确定的函数，其定义域除使函数有意义外，还要符合问题的实际意义．（4）求函数的值域或最值求函数最值的常用方法和求函数值域的方法基本上是相同的．事实上，如果在函数的值域中存在一个最小（大）数，这个数就是函数的最小（大）值．因此求函数的最值与值域，其实质是相同的，只是提问的角度不同．求函数值域与最值的常用方法：①观察法：对于比较简单的函数，我们可以通过观察直接得到值域或最值．②配方法：将函数解析式化成含有自变量的平方式与常数的和，然后根据变量的取值范围确定函数的值域或最值． ③判别式法：若函数()y f x =可以化成一个系数含有y 的关于x 的二次方程2()()()0a y x b y x c y ++=，则在()0a y ≠时，由于,x y 为实数，故必须有2()4()()0b y a y c y ∆=-⋅≥，从而确定函数的值域或最值．④不等式法：利用基本不等式确定函数的值域或最值．⑤换元法：通过变量代换达到化繁为简、化难为易的目的，三角代换可将代数函数的最值问题转化为三角函数的最值问题．⑥反函数法：利用函数和它的反函数的定义域与值域的互逆关系确定函数的值域或最值． ⑦数形结合法：利用函数图象或几何方法确定函数的值域或最值． ⑧函数的单调性法．。

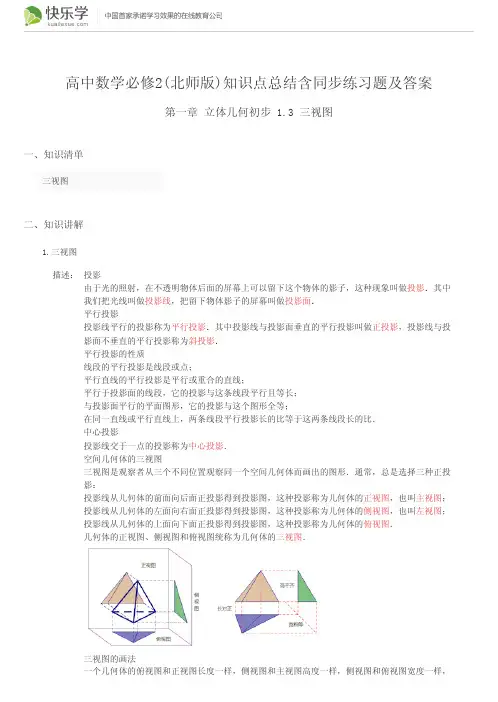

描述：高中数学必修2(北师版)知识点总结含同步练习题及答案第一章 立体几何初步 1.3 三视图一、知识清单三视图二、知识讲解1.三视图投影由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中我们把光线叫做投影线，把留下物体影子的屏幕叫做投影面．平行投影投影线平行的投影称为平行投影．其中投影线与投影面垂直的平行投影叫做正投影，投影线与投影面不垂直的平行投影称为斜投影．平行投影的性质线段的平行投影是线段或点；平行直线的平行投影是平行或重合的直线；平行于投影面的线段，它的投影与这条线段平行且等长；与投影面平行的平面图形，它的投影与这个图形全等；在同一直线或平行直线上，两条线段平行投影长的比等于这两条线段长的比．中心投影投影线交于一点的投影称为中心投影．空间几何体的三视图三视图是观察者从三个不同位置观察同一个空间几何体而画出的图形．通常，总是选择三种正投影：投影线从几何体的前面向后面正投影得到投影图，这种投影称为几何体的正视图，也叫主视图；投影线从几何体的左面向右面正投影得到投影图，这种投影称为几何体的侧视图，也叫左视图；投影线从几何体的上面向下面正投影得到投影图，这种投影称为几何体的俯视图．几何体的正视图、侧视图和俯视图统称为几何体的三视图．三视图的画法一个几何体的俯视图和正视图长度一样，侧视图和主视图高度一样，侧视图和俯视图宽度一样，例题：简称为：“长对正，高平齐，宽相等”．侧视图在正视图的右边，俯视图在正视图的下边．能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示．给出以下四个命题：①正方形的平行投影一定是菱形；②三角形的平行投影一定是三角形；③平行直线的平行投影仍是平行的直线；④当直线或线段不平行于投影线时，它的平行投影仍是直线或线段．其中真命题的个数是（ ）A． B． C． D．解：B①正方形的平行投影有三种情况：a．当正方形所在平面与投影面平行时，它的投影是正方形；b．当正方形所在平面与投射面垂直时，它的投影是一条线段；c．当正方形所在平面与投射面斜交时，它的投影是平行四边形．②三角形的平行投影可能是一条线段或三角形．③两条平行直线的平行投影为两个点或重合为一条直线或仍为两条平行直线．④由平行投影的性质知④是真命题．0123如图(1)，、 分别是正方体的面 ，面 的中心，则四边形 在该正方体的面上的正投影可能是图(2)中的______．（要求把可能序号都填上）解：②③四边形 在正方体的面 、面 、面 、面 上的投影是②．四边形 在正方体的面 、面 上的投影是③．E F AD D1A 1BC C1B 1BF E D 1BF E D 1ABCD A 1B 1C 1D 1CD D 1C 1AB B 1A 1BF E D 1BC C 1B 1AD D 1A 1下列四个几何体中，只有主视图和左视图相同的是（ ）A．①② B．①③ C．①④ D．②④解：D如图(1)(2)所示的是两个相同的正方体，阴影面选为正面，正方体的棱长均为 ，分别画出它们的三视图．解：三视图分别如下图中的(1)(2)．1一个长方体去掉一个小长方体，所得几何体的正（主）视图与侧（左）视图分别如下图所示，则该几何体的俯视图为（ ）A． B． C．862√×4×2+43√。

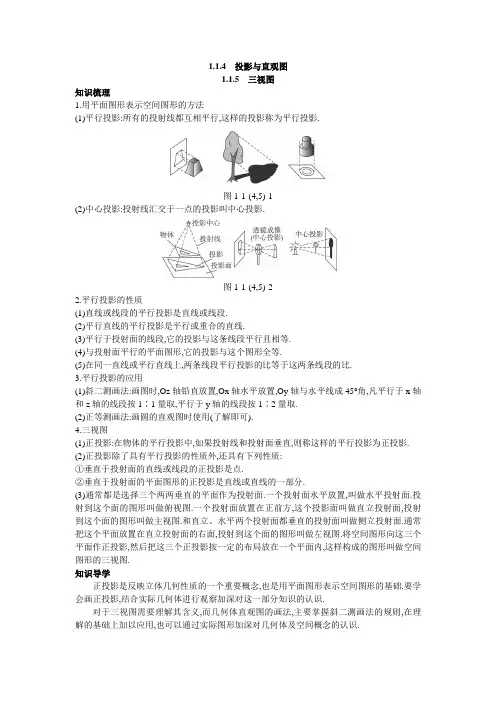

1.1.4 投影与直观图1.1.5 三视图知识梳理1.用平面图形表示空间图形的方法(1)平行投影:所有的投射线都互相平行,这样的投影称为平行投影.图1-1-(4,5)-1(2)中心投影:投射线汇交于一点的投影叫中心投影.图1-1-(4,5)-22.平行投影的性质(1)直线或线段的平行投影是直线或线段.(2)平行直线的平行投影是平行或重合的直线.(3)平行于投射面的线段,它的投影与这条线段平行且相等.(4)与投射面平行的平面图形,它的投影与这个图形全等.(5)在同一直线或平行直线上,两条线段平行投影的比等于这两条线段的比.3.平行投影的应用(1)斜二测画法:画图时,Oz轴铅直放置,Ox轴水平放置,Oy轴与水平线成45°角,凡平行于x轴和z轴的线段按1∶1量取,平行于y轴的线段按1∶2量取.(2)正等测画法:画圆的直观图时使用(了解即可).4.三视图(1)正投影:在物体的平行投影中,如果投射线和投射面垂直,则称这样的平行投影为正投影.(2)正投影除了具有平行投影的性质外,还具有下列性质:①垂直于投射面的直线或线段的正投影是点.②垂直于投射面的平面图形的正投影是直线或直线的一部分.(3)通常都是选择三个两两垂直的平面作为投射面.一个投射面水平放置,叫做水平投射面.投射到这个面的图形叫做俯视图.一个投射面放置在正前方,这个投影面叫做直立投射面,投射到这个面的图形叫做主视图.和直立、水平两个投射面都垂直的投射面叫做侧立投射面.通常把这个平面放置在直立投射面的右面,投射到这个面的图形叫做左视图.将空间图形向这三个平面作正投影,然后把这三个正投影按一定的布局放在一个平面内,这样构成的图形叫做空间图形的三视图.知识导学正投影是反映立体几何性质的一个重要概念,也是用平面图形表示空间图形的基础.要学会画正投影,结合实际几何体进行观察加深对这一部分知识的认识.对于三视图需要理解其含义,而几何体直观图的画法,主要掌握斜二测画法的规则,在理解的基础上加以应用,也可以通过实际图形加深对几何体及空间概念的认识.疑难突破1.画物体三视图的作图步骤是什么？剖析:(1)根据物体的复杂程度及大小,确定图幅和比例；(2)确定主视图的观察方向(使其主要表面平行或垂直于投影面,能表达更多的结构形状)；(3)布置各视图的位置(画出基准线、对称中心线、轴线)；(4)按照三等规律画其三视图(可见轮廓线画实线,不可见轮廓线画虚线)；(5)校核有无错漏,擦去多余线条；(6)按标准图线加深视图,顺序为:圆形、圆弧、水平线、垂直线、斜线.2.学习立体几何知识时需要注意运用哪些重要的数学方法？剖析:立体几何是初中平面几何的延续和扩充.空间图形中的一些元素的计算都可以依据平面几何中的一些结论和方法来解决,因此,等价转化的数学思想贯穿整个立体几何的始终.立体几何知识是建立在平面几何知识基础上的,因此把立体几何问题通过化归的数学思想转化为平面几何问题来解决是学好立体几何的基本方法.教材中处处都渗透了这种转化的数学思想,比如通过三视图(平面图形)来表示空间图形,通过几何体的侧面展开求表面积等.3.由物体的三视图确定物体的空间形状.剖析：一个物体的三视图从不同侧面反映了物体的基本特征,要根据三视图确定物体的形状,首先要理解三视图及其特点、从各个面所体现的投影,并运用空间想象能力对三视图进行分析,还要结合具体实际进行判断,因为同样的三视图对应的几何体不一定只有一个.这就要求我们平时多训练观察事物、总结规律的能力.对于一些由多个几何体构成的几何体更应该多观察,分析每一部分的特点,得出相应的结论.要确定物体的空间形状,至少要有三面投影.如图图1-1-(4,5)-3.图1-1-(4,5)-3这三个互相垂直的投影面,称为三面投影体系,其中:正立投影面,简称正立面,用“V”标记；侧立投影面,简称侧立面,用“W”标记；水平投影面,简称水平面,用“H”标记.三投影面之间两两的交线,称为投影轴,分别用Ox、Oy、Oz表示,三根轴的交点O称为原点.现将物体放在三面投影体系中,将物体分别向三个投影面作投影,就得到物体的三视图.注意:三视图是以正投影法为依据的,但具体绘制时,是用人的视线代替投影线的.将物体向三个投影面作投影,即从三个方向去观看,从前向后看,即得V面上的投影,称为主视图；从左向右看,即得在W面上的投影,称为左视图；从上向下看,即得在H面上的投影,称为俯视图,如图1-1-(4,5)-4.图1-1-(4,5)-4为使三视图位于同一平面内,需将三个互相垂直的投影面摊平.方法:V面不动,将H面绕Ox轴向下旋转90°,W面绕Oz轴向右旋转90°,如图1-1-(4,5)-5.图1-1-(4,5)-5三视图的投影关系:图1-1-(4,5)-6由三视图可以看出,俯视图反映物体的长和宽,正视图反映它的长和高,左视图反映它的宽和高.因此,物体的三视图之间具有如下的对应关系:主视图与俯视图的长度相等,且相互对正,即“长对正”；主视图与左视图的高度相等,且相互平齐,即“高平齐”；俯视图与左视图的宽度相等,即“宽相等”.在三视图中,无论是物体的总长、总宽、总高,还是局部的长、宽、高都必须符合“长对正”“高平齐”“宽相等”的对应关系.。

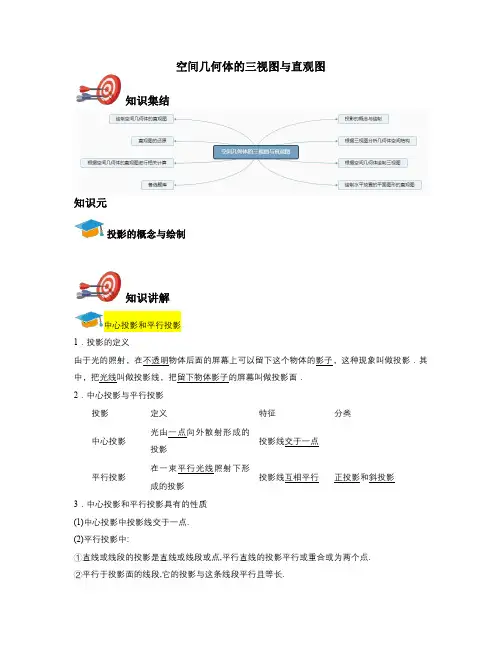

空间几何体的三视图与直观图知识集结知识元投影的概念与绘制知识讲解中心投影和平行投影1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影投影定义特征分类中心投影光由一点向外散射形成的投影投影线交于一点平行投影在一束平行光线照射下形成的投影投影线互相平行正投影和斜投影3．中心投影和平行投影具有的性质(1)中心投影中投影线交于一点.(2)平行投影中:①直线或线段的投影是直线或线段或点,平行直线的投影平行或重合或为两个点.②平行于投影面的线段,它的投影与这条线段平行且等长.③与投影面平行的平面图形,它的投影与这个图形全等.4．中心投影和平行投影具有的区别(1)中心投影的投影线交于一点,平行投影的投影线互相平行.(2)在平行投影中,与投影面平行的平面图形留下的影子,与这个平面图形的形状和大小完全相同;而中心投影则不同.(3)画实际效果图一般用中心投影法;画立体几何中的图形一般用平行投影法.5.判断一个几何体的投影是什么图形,先分清楚是平行投影还是中心投影,投影面的位置如何,再根据平行投影或中心投影的性质来判断.当图形中的直线或线段不平行于投影线时,平行投影具有下述性质:(1)直线或线段的平行投影仍是直线或线段.(2)平行直线的平行投影是平行或重合的直线.(3)平行于投影面的线段,它的投影与这条线段平行且等长.(4)与投影面平行的平面图形,它的投影与这个图形全等.例题精讲投影的概念与绘制例1.一条直线在平面上的正投影是()A．直线B．点C．线段D．直线或点例2.如图，E、F分别是正方体的面ADD1A1，面BCC1B1的中心，则四边形BFD1E在该正方体的面上的正射影可能是________.(要求：把可能的图的序号都填上)例3.如图，点O为正方体ABCD-A′B′C′D′的中心，点E为面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的面上的正投影可能是________(填出所有可能的序号).例4.设四面体ABCD 各棱长均相等，S 为AD 的中点，Q 为BC 上异于中点和端点的任一点，则△SQD 在四面体的面BCD 上的射影可能是（）A．B ．C ．D ．根据三视图分析几何体空间结构知识讲解空间几何体的三视图1．三视图的基本概念三视图概念规律正视图光线从几何体的前面向后面正投影得到的投影图一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图光线从几何体的左面向右面正投影得到的投影图俯视图光线从几何体的上面向下面正投影得到的投影图2．旋转体的三视图旋转体是由某个平面图形绕着旋转轴旋转形成的,显然它是关于旋转轴对称的一类几何体.当旋转体的底面水平放置时(除球外),它的三视图比较简单,这时常见的三视图分别为:(1)圆柱的正视图和侧视图都是矩形,俯视图是圆;(2)圆锥的正视图和侧视图都是等腰三角形,俯视图是圆和圆心;(3)圆台的正视图和侧视图都是等腰梯形,俯视图是两个同心圆.例题精讲根据三视图分析几何体空间结构例1.已知某几何体的正视图和侧视图均如图所示，给出下列5个图形：其中可以作为该几何体的俯视图的图形个数是()A．5个B．4个C．3个D．2个例2.已知如图所示的正方体ABCD-A1B1C1D1，点P，Q分别在棱BB1，DD1上，且=，过点A，P，Q作截面截去该正方体的含点A1的部分，则下列图形中不可能是截去后剩下几何体的正视图的是()A ．B ．C ．D．例3.已知棱长为1的正方体的俯视图是一个面积为1的正方形，则该正方体的正视图的面积S 的取值范围是________.根据空间几何体绘制三视图知识讲解空间几何体的三视图1．三视图的基本概念三视图概念规律正视图光线从几何体的前面向后面正投影得到的投影图一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样侧视图光线从几何体的左面向右面正投影得到的投影图俯视图光线从几何体的上面向下面正投影得到的投影图2．旋转体的三视图旋转体是由某个平面图形绕着旋转轴旋转形成的,显然它是关于旋转轴对称的一类几何体.当旋转体的底面水平放置时(除球外),它的三视图比较简单,这时常见的三视图分别为:(1)圆柱的正视图和侧视图都是矩形,俯视图是圆;(2)圆锥的正视图和侧视图都是等腰三角形,俯视图是圆和圆心;(3)圆台的正视图和侧视图都是等腰梯形,俯视图是两个同心圆.例题精讲根据空间几何体绘制三视图例1.如图，下列四个几何体中，它们的三视图(正视图、俯视图、侧视图)有且仅有两个相同，而另一个不同的两个几何体是________.(1)棱长为2的正方体(2)底面直径和高均为2的圆柱(3)底面直径和高均为2的圆锥例2.'画出如图所示的几何体的三视图．'例3.已知点E，F，G分别是正方体ABCD-A1B1C1D1的棱AA1，C C1，DD1的中点，点M，N，Q，P分别在线段DF，AG，BE，C1B1上.以M，N，Q，P为顶点的三棱锥P-MNQ的俯视图不可能是()A．B．C．D．例4.'用小立方体搭成一个几何体，使它的正视图和俯视图如图所示，搭建这样的几何体，最多要几个小立方体？最少要几个小立方体？'绘制水平放置的平面图形的直观图知识讲解空间几何体的直观图1．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．2．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x’轴或y’轴的线段．(3)取长度：已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度为原来的一半．3．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变．其他同平面图形的画法．例题精讲绘制水平放置的平面图形的直观图例1.关于斜二测画法所得直观图的说法正确的是()A．直角三角形的直观图仍是直角三角形B．梯形的直观图是平行四边形C．正方形的直观图是菱形D．平行四边形的直观图仍是平行四边形例2.如图为一平面图形的直观图的大致图形，则此平面图形可能是()A．B．C．D．例3.'画边长为1cm的正三角形的水平放置的直观图．'绘制空间几何体的直观图知识讲解空间几何体的直观图1．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．2．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x’轴或y’轴的线段．(3)取长度：已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度为原来的一半．3．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变．其他同平面图形的画法．例题精讲绘制空间几何体的直观图例1.'如图所示，在平面直角坐标系中，各点坐标为O(0，0)，A(1，3)，B(3，1)，C(4，6)，D(2，5).试画出四边形ABCD的直观图.'例2.'有一个正六棱锥(底面为正六边形，侧面为全等的等腰三角形的棱锥)，底面边长为3cm，高为3cm，画出这个正六棱锥的直观图．'例3.'一几何体的三视图如图：（1）画出它的直观图；（2）求该几何体的体积．'直观图的还原知识讲解空间几何体的直观图1．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．2．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x’轴或y’轴的线段．(3)取长度：已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度为原来的一半．3．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变．其他同平面图形的画法．例题精讲直观图的还原例1.用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，且∠A＝90°，则在直观图中∠A′等于()A．45°B．135°C．45°或135°D．90°例2.水平放置的△ABC的斜二测直观图如图所示，已知B′C′＝4，A′C′＝3，则△ABC中AB边上的中线的长度为()A．B．C．5D．例3.已知水平放置的△ABC按“斜二测画法”得到如图所示的直观图，其中B′O′＝C′O′＝1，A′O′＝，那么原△ABC中∠ABC的大小是()A．30°B．45°C．60°D．90°根据空间几何体的直观图进行相关计算知识讲解空间几何体的直观图1．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．2．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x’轴或y’轴的线段．(3)取长度：已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度为原来的一半．3．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变．其他同平面图形的画法．例题精讲根据空间几何体的直观图进行相关计算例1.如图是利用斜二测画法画出的△ABO的直观图，已知O′B′=4，且△AOB的面积为16，A′B′∥y′轴，过A′作A′C′⊥x′轴，则A′C′=__________.例2.如图，△A′B′C′表示水平放置的△ABC在斜二测画法下的直观图，A′B′在x′轴上，B′C′⊥x′轴，且B′C′=3，则△ABC的边AB上的高为__________.例3.'在水平放置的平面α内有一个边长为1的正方形A′B′C′D′，如图，其中的对角线A′C′在水平位置，已知该正方形是某个四边形用斜二测画法画出的直观图，试画出该四边形的真实图形ABCD并求出其面积.'例4.'一个水平放置的平面图形的斜二测直观图是直角梯形ABCD，如图所示，∠ABC＝45°，AB＝AD＝1，DC⊥BC，求原平面图形的面积．'备选题库知识讲解本题库作为知识点“空间几何体的直观图与三视图”的题目补充.例题精讲备选题库例1.某几何体的三视图如图所示，则该几何体的体积为（）A．64+B．64+C．64+D．64+8π例2.已知一个几何体的三视图如图所示，其中俯视图是一个边长为2的正方形，则该几何体的表面积为（）A．B．20C．D．例3.如图，网格纸上小正方形边长为1，粗线画出的是某几何体的三视图，则该几何体的体积为（）A．πB．πC．πD．π例4.'某几何体的直观图如图1，其按一定比例画出的三视图如图2，三视图中的长度a对应直观图中2cm．（1）结合两个图形，试指出该几何体中相互垂直的面与相互垂直的线段，并指出相关线段的长度；（2）求AB与CD所成角的大小：（3）求二面角A-BD-C的平面角的正切值；（4）计算该几何体的体积与表面积．'例5.'ABCD是长方形，四个顶点在平面α上的射影分别为A′、B′、C′、D′，直线A′B′与C′D′不重合．①求证：A′B′C′D′是平行四边形；②在怎样的情况下，A′B′C′D′是长方形？证明你的结论．'当堂练习单选题练习1.已知一个棱长为2的正方体被两个平面所截得的几何体的三视图如图所示，则该几何体的体积是（）A．B．4C．D．练习2.一个三棱锥的三视图如图所示．则该三棱椎的表面积是（）A．B．C．D．练习3.如图，格纸上小正方形的边长为1，粗实线画出的是一个三棱锥的三视图，则该三棱锥的体积为（）A．B．C．D．8练习4.如图是某几何体的视图，则该几何体的体积为（）A．B．C．D．练习5.某四棱锥的底面为正方形，其三视图如图所示，则该四棱锥的外接球的表面积为（）A．πB．2πC．3πD．4π练习1.一个几何体的三视图如图所示，则该几何体的体积为___．练习2.某几何体的三视图如图所示，则该几何体的体积是___；表面积是_____．解答题练习1.'已知某个几何体的三视图如图，根据图中标出的尺寸（单位：cm），（1）求这个几何体的体积；（2）求这个几何体的表面积．'（Ⅰ）给定线段AB=4，用斜二测画法作正方体ABCD-A1B1C1D1；（Ⅱ）设P是棱A1B1上一点，，求多面体P-BCC1B1的体积．'练习3.'一个多面体的三视图和直观图如下：（1）求证：MN∥平面CDEF；（2）求证：MN⊥AH；（3）求多面体A-CDEF的体积．'。
