高中数学 1.2.2空间几何体的三视图 新人教A版必修2

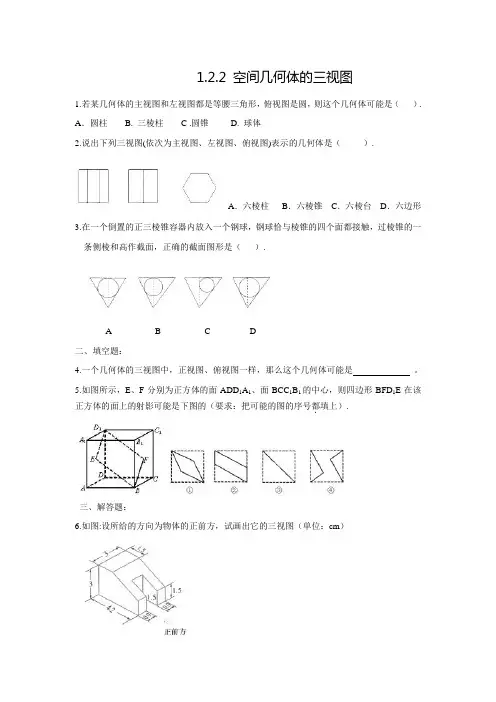

1.2.2 空间几何体的三视图
1.若某几何体的主视图和左视图都是等腰三角形，俯视图是圆，则这个几何体可能是（）. A．圆柱 B. 三棱柱 C .圆锥 D. 球体
2.说出下列三视图(依次为主视图、左视图、俯视图)表示的几何体是（）.
A．六棱柱B．六棱锥C．六棱台D．六边形3.在一个倒置的正三棱锥容器内放入一个钢球，钢球恰与棱锥的四个面都接触，过棱锥的一条侧棱和高作截面，正确的截面图形是（）.
A B C D
二、填空题：
4.一个几何体的三视图中，正视图、俯视图一样，那么这个几何体可能是。

5.如图所示，E、F分别为正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E在该正方体的面上的射影可能是下图的（要求：把可能的图的序号都．填上）.
三、解答题：
6.如图:设所给的方向为物体的正前方，试画出它的三视图（单位：cm）。

《空间几何体的三视图》教学设计（人教版必修Ⅱ第一章第二节一、教材分析1、教材的地位和作用本节课是普通高中新课程人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的．三视图是空间几何体的一种表示形式，是立体几何的基础之一．学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力．本节课是认识空间几何体结构特征的基础．学习空间几何体的表示形式，进一步提高对空间几何体结构特征的认识，准确画出平面几何图形，是学好高中立体几何的一个前提因此，在教材中起着衔接平面几何和立体几何的重要作用．2、教学目标：【知识与技能】【环节：活动二】活动二：分组活动：画出下列几何体的三视图。

方式：学生分组独立完成，教师巡视，注意留心学生的易错点，展示部分学生的画图情况，讲评时重点突破。

注意：画三视图时，能看见的轮廓线和棱画成实线，不能看见的轮廓线和棱画成虚线。

分小组画图，学生根据直观感知及已有经验，进行观察、交流，获得结论，代表展示画图情况。

学生在动手实践中自己发现，自己总结，真正体现了学生是学习的主体的新课程的理念。

对例题的适当挖掘与变式，有利于加深对三视图的理解，为后面学习立体图形的体积等做铺垫。

【环节：活动三】活动三：做出下面组合体的三视图观察、作图、交流。

进一步体会三视图的做图原则，提高学生的应用能力，可使知识得到延展，激发学生进一步学习的热情。

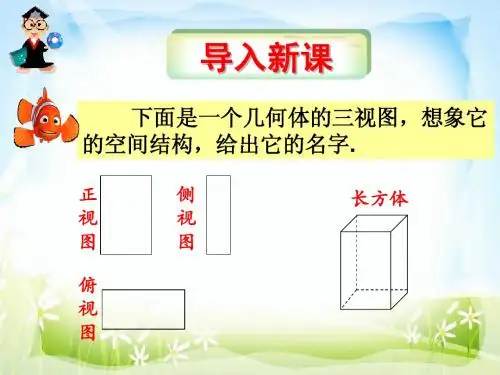

【环节：活活动四：给出一些图形的三视图，根据三视图说出原空间几何体的结构特征。

学生通过想象，描述空间几引导学生由三视图想象原来的几何体，培养学生的逆向思维，并为下一课时：三视图的还原做铺垫。

1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图一、教材分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力.“视图”是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的投影图称为“俯视图”.用这三种视图即可刻画空间物体的几何结构，这种图称之为“三视图”.教科书从复习初中学过的正方体、长方体……的三视图出发，要求学生自己画出球、长方体的三视图；接着，通过“思考”提出了“由三视图想象几何体”的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的“探究”可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.二、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

课后导练基础达标1如图，桌面上放着一个圆锥和一个长方体，其俯视图是（）解析：圆锥的俯视图是一个圆和圆心，而长方体的俯视图是一个长方形，故选D.答案：D2对几何体的三视图，下面说法正确的是（）A.正视图反映物体的长和宽B.俯视图反映物体的长和高C.侧视图反映物体的高和宽D.正视图反映物体的高和宽解析：正视图反映物体的长和高；俯视图反映物体的长和宽；侧视图反映物体的高和宽.答案：C3已知某物体的三视图如下图所示，那么这个物体的形状是（）A.长方体B.圆柱C.立方体D.圆锥解析：由俯视图知，该几何体的上、下底面均为圆，又由正视图与侧视图均为矩形，所以该物体应为圆柱.答案：B4给出下列命题，其中正确命题的个数是（）①如果一个几何体的三视图是完全相同的，则这个几何体是正方体②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体③如果一个几何体的三视图是矩形，则这个几何体是长方体④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台A.0B.1C.2D.3解析：①不一定为正方体，也可能是球；②不一定为长方体，有可能是圆柱；③正确；④若是圆台，则俯视图是两个同心圆.答案：B5右图是一个哑铃的立体图,则以下结论不正确的是（）A.侧视图是一个圆B.侧视图是几个同心圆C.俯视图和正视图一样D.右视图和左视图一样解析：该物体的俯视图应该是多个矩形组合而成，所以A错.答案：A6如图，E、F分别为正方体的面ADD1A1，面BCC1B1的中心，则四边形BFD1E在该正方体的面上的射影可能是___________.（把可能的序号都填上）解析：四边形BFD1E在面BCC1B1或面ADD1A1上的射影应是E与F重合，D1与C1重合，A与B重合，所以③正确；在下底面射影是B1与B重合，D1与D重合，E、F的射影分别为AD与BC的中点，所以②正确.在前后两面的射影也是②.答案：②③7以下三视图代表的立体图形是_______________________.答案：（1）代表直四棱柱（2）代表一个圆柱和一个长方体的组合体（3）代表正六棱锥（4）代表两个圆台的组合体8图中是两个相同的正方体，阴影面选为正面，正方体棱长为1，分别画出它们的三视图.解析：其三视图分别是图中的（1）（2）.。

人教版高中数学必修二第1章空间几何体1.2.2空间几何体的三视图学案【要点梳理夯实基础】知识点1投影的概念阅读教材P11～P12第二行内容，完成下列问题．1．投影的定义由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中，把光线叫做投影线，把留下物体影子的屏幕叫做投影面．2．中心投影与平行投影[思考辨析学练结合]判断(正确的打“√”，错误的打“×”)(1)矩形的平行投影一定是矩形．()(2)平行四边形的平行投影可能是正方形．()(3)两条相交直线的平行投影可能平行．()(4)如果一个三角形的投影仍是三角形，那么它的中位线的平行投影，一定是这个三角形的平行投影的中位线．()【解析】利用平行投影的概念和性质进行判断．【答案】(1)×(2)√(3)×(4)√知识点2三视图阅读教材P12第三行～P14内容，完成下列问题．1．三视图的有关概念空间几何体的三视图是用正投影得到的，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括主视图、左视图、俯视图.正视图：光线从几何体的前面向后面正投影得到的投影图。

侧视图：光线从几何体的左面向右面正投影得到的投影图。

俯视图：光线从几何体的上面向下面正投影得到的投影图。

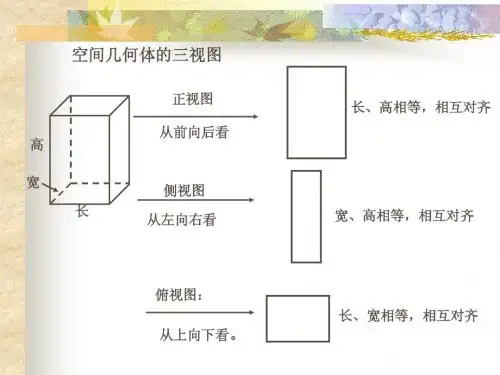

规律：一个几何体的正视图和侧视图高度一样，正视图和俯视图长度一样，侧视图与俯视图宽度一样。
