直流电机答案

第一章直流电机练习一、判断题（对的打√，错的打×）1、并励电机在运行时断开励磁绕组对电机运行没有多大的影响。

（×）2、在直流电动机的调速中，当调节器为PI调节时，表现为转速无静差。

（√）3、直流电机的电枢铁芯由于在直流状态下工作，通过的磁通是不变的，因此完全可以用整块的磁材料构成，不必用硅钢片叠成。

（×）4、降压调速适用于并励直流电动机。

（×）5、机械特性表征转速和电磁转矩的关系，直流电动机的机械特性是一条直线。

（×）6、在直流电动机起动时，采用电枢串电阻起动，在起动中过程为了快速起动和减小电阻引起的损耗，必须将电阻直接切除掉。

（×）7、一台并励直流发电机，空载运行于某一电压下，如将其转速升高10% ，则发电机的端电压升高10%。

（×）8、使用并励电动机时，发现转向不对，应将接到电源的两根线对调以下即可。

（×）9、换向器是直流电机特有的装置。

（√）10、直流发电机线圈中的感应电势是交变的。

（√）二、填空题1、直流电动机的调速方法有：1）改变电枢两端电压调速、2）改变励磁磁通调速、3）电枢回路串电阻调速等三种。

2、改变直流电动机旋转方向的方法有：（1）将电枢两端电压极性反接，使电枢电流方向改变；（2）将励磁电源电压反接，使励磁电流方向改变。

3、直流电动机按照电枢绕组和励磁绕组的联接方式不同可分为：他励、串励、并励和复励电动机。

4、直流发电机中的电磁转矩方向与转子的旋转方向相反，因此电磁转矩为阻转矩；直流电动机中的电磁转矩方向与转子的旋转方向相同，因此电磁转矩为驱动转矩。

5、直流电动机正处于运行状态，若想改变它的旋转方向，可用的方法有通过改变电枢两端电压极性，而改变电枢电流方向，实现反转和带位能性负载时，通过倒拉方式实现反转。

6、直流发电机的电磁转矩与电机转子方向相反。

（相同/相反）7、并励直流发电机在原动机转向改变后，电枢两端不可以产生感应电势。

初级电工电机试题及答案1. 题目：直流电机的基本结构和工作原理是什么？简要描述其主要部件和电流的流向。

答案：直流电机是一种将电能转换为机械能的装置。

它由定子、转子和刷子等主要部件组成。

定子是直流电机的静部分，由磁铁或电磁铁制成。

在定子上安装有线圈，称为定子绕组，通常为多回路绕组。

当通过定子绕组通以直流电流时，会在定子内产生一个磁场。

转子是直流电机的动部分，也称为电枢。

它通常由导体制成，导体一般以环状或螺旋状绕绕在铁芯上。

当定子产生磁场时，转子中的导体会与定子磁场相互作用，产生转矩，使转子旋转。

刷子是位于转子轴上的导电碳刷，它通过与转子上的集电环接触，将电流从外部电源引入转子绕组。

电流的流向如下：电源正极→ 外部电源线→ 刷子→ 转子绕组→ 定子绕组→ 外部电源线→ 电源负极。

2. 题目：列举几种常见的直流电机类型，并简要描述其特点和应用领域。

答案：几种常见的直流电机类型包括：(1) 永磁直流电机：具有自带磁场的电机，不需要外部励磁。

特点是结构简单、体积小、启动和停止响应快，适用于电动车、家用电器等场景。

(2) 制动直流电机：可以通过改变电枢电流的方向实现制动功能。

特点是具有较大的制动转矩和快速响应速度，适用于电梯、起重机等场景。

(3) 串激直流电机：在电枢和电磁铁之间串联一个励磁线圈，通过调节励磁电流实现调速。

特点是转速调节范围广，适用于工业生产中需要调速的机械设备。

(4) 分差直流电机：电枢绕组和电磁铁绕组分别供电，通过调节两者的电流差实现调速。

特点是调速精度高，适用于精密仪器、医疗设备等场景。

3. 题目：交流电机的基本结构和工作原理是什么？简要描述其主要部件和电流的流向。

答案：交流电机是一种将交流电能转换为机械能的装置。

它由定子、转子和电刷等主要部件组成。

定子是交流电机的静部分，通常由硅钢片制成，上面绕制有定子绕组。

定子绕组由若干相同的线圈组成，相邻线圈分别属于不同的相。

通过改变定子绕组中电流的相位差，可以实现转子旋转。

《电机学》随堂练习参考答案第一篇直流电机 1.在直流发电机中，电刷顺着电枢旋转方向移动一角度后，负载时， （）A 只有直轴电枢反应磁势。

B 只有交轴电枢反应磁势。

C 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为去磁性质。

D 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为助磁性质。

A 励磁电流恒定时，发电机端电压与线路电流之间的关系。

B 发电机端电压恒定时，励磁电流与线路电流之间的关系。

C 发电机线路电流恒定时，发电机端电压与励磁电流之间的关系D 发电机端电压恒定时，励磁电压与线路电流之间的关系。

参考答案：C 2. 单波绕组的并联支路数应等于（ A2 B 极对数p 参考答案：A 3. 电磁转矩应等于（ ） A Ce ① n B CT ① la 参考答案：B 3. 电磁转矩应等于（ ） A Ce ① n B CT ① la参考答案：B 4. 他励发电机外特性是指转速恒定且C 极数2pD 换向片数kC P2/ QD CeKflflaC P2/ QD CeKflflaC P2-p0D T2 Q)C极数2p D换向片数k C P2 /la D CTKfIfIaA能量回馈到电网。

C电机变成他励发电机B电机内仍有主磁场。

D电磁转矩为制动性转矩。

5. 他励发电机的调整特性是（）A下垂B上翘C水平 D 没准参考答案：B6. 下列说法错误的是（）A直流电动机制动的方法有能耗制动、反接制动和回馈制动。

B直流电动机起动的方法有直接起动、电枢回路串电阻起动和降压起动。

C串励电动机允许空载运行。

D串励电动机的优点是有较大的起动转矩和过载能力。

参考答案：C7. 电磁功率应等于（）A Ea laB P1+pO参考答案：A8. 单叠绕组的并联支路数应等于（A 2 B极对数p参考答案：C9. 感应电动势应等于（）A Ce ① nB CT① la参考答案：A10. 对于能耗制动来说，下列说法错误的是（）11. 直流电机的励磁方式有（A 他励B 并励C 串励D 复励D 实槽数C 换向器节距D 合成节距)0C P1-pcuf-pcuaD Eala0 0B 改变电枢电压 D 改变励磁电流参考答案：ABCD 12.直流电机的换向片数等于（）。

电机与拖动测试题A一、填空题（40分）1、直流发电机电磁转矩的方向和电枢旋转方向_相反_____，直流电动机电磁转矩的方向和电枢旋转方向__相同_____。

2、直流电动机的励磁方式有____他励________、___并励_______、___串励_______、_____复励_______四种。

3、并励直流发电机自励建压的条件是_______；_______；_______。

(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。

（E a〈U；E a〉U）5、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。

（叠绕组；波绕组；叠）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。

（相反；相同）7、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。

（2p；2）8、直流电机的电磁转矩是由_______和_______共同作用产生的。

（每极气隙磁通量；电枢电流）9、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。

（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）10、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。

（U=UN、φ=ΦN，电枢回路不串电阻；n；Tem11、直流电动机的起动方法有____ ___。

（降压起动、电枢回路串电阻起动）12、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。

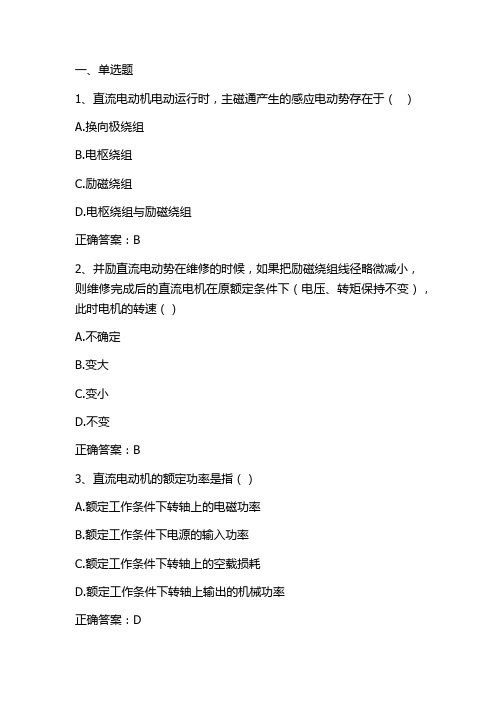

一、单选题1、直流电动机电动运行时，主磁通产生的感应电动势存在于（）A.换向极绕组B.电枢绕组C.励磁绕组D.电枢绕组与励磁绕组正确答案：B2、并励直流电动势在维修的时候，如果把励磁绕组线径略微减小，则维修完成后的直流电机在原额定条件下（电压、转矩保持不变），此时电机的转速（）A.不确定B.变大C.变小D.不变正确答案：B3、直流电动机的额定功率是指（）A.额定工作条件下转轴上的电磁功率B.额定工作条件下电源的输入功率C.额定工作条件下转轴上的空载损耗D.额定工作条件下转轴上输出的机械功率正确答案：D4、直流电机处于电动运行状态时，电枢绕组中的电流与感应电动势是（）量，其方向（）。

A.直流，相同B.交流，相反C.直流，相反D.交流，相同正确答案：B5、直流电机如果将电枢绕组装在定子上，主磁极装在转子上，则电刷应该装在（），换向器装在（）。

A.转子，定子B.定子，转子C.定子，定子D.转子，转子正确答案：B6、并励直流电动机空载运行时，若不慎发生励磁绕组断线的故障，则电机会（）。

A.飞车B.堵转或飞车C.速度不变D.堵转正确答案：A7、并励直流电动机运行时，若不慎发生励磁绕组断线的故障，则电机会（）。

A.堵转或飞车B.速度不变C.飞车D.堵转正确答案：A8、从空间上看，直流电机电枢电流产生的磁场方向是（）。

A.恒定的B.旋转的C.不确定D.交变的正确答案：A9、直流电机接在直流电源上运行时，当E（）U时，直流电机工作于电动机状态；而E（）U时，直流电机工作于发电机状态。

A.小于，大于B.大于，小于C.小于，小于D.大于，大于正确答案：A10、理论上，直流电机主磁极铁心可采用（），而实际上为了降低电枢旋转时的极靴表面损耗，一般用（）材料。

A.整块钢，硅钢片B.整块钢，低碳钢板C.低碳钢板，硅钢片D.整块钢，硅钢片正确答案：B。

直流电机[单项选择题]1、直流并励电动机的输出功率等于（）A.B.C.参考答案：A[单项选择题]2、要改变并励直流电动机的转向，可以（）A.增大励磁B.改变电源极性C.改接励磁绕组参考答案：C[单项选择题]3、直流发电机的电磁转矩与转速的方向（）A.相同B.相反C.无关参考答案：B[多项选择题]4、一台并励直流发电机正常运行后停机，现将原动机反转，希望能正常工作，应该（）A.将并励绕组反接B.将电枢绕组反接C.将并励绕组和电枢绕组同时反接参考答案：A,B[单项选择题]5、一台直流并励电动机，拖动一不随转速而变化的恒定负载运行，原来输出功率为额定值，当电枢回路中串入一电阻R使电机转速下降，不计电枢反应作用，则在新的稳定运行状态下，电枢电流（）A.小于额定值B.等于额定值C.大于额定值D.不能确定参考答案：B[单项选择题]6、一台并励直流发电机希望改变它电枢两端的正负极性，采用的方法是（）A.改变原动机的转向B.改变励磁绕组的接法C.既改变原动机的转向又改变励磁绕组的接法参考答案：C[单项选择题]7、一台空载电压为100伏的并励直流发电机，空载励磁电流为1.0安，空载励磁电流增加到2.0安，此时电枢电压（）A.大于100伏但小于200伏B.等于200伏C.大于200伏参考答案：A[单项选择题]8、一台额定电压为220伏的直流串励电动机，误接在交流220伏的电源上，此时电动机将产生（）A.方向交变的电磁转矩B.方向恒定的电磁转矩C.不产生电磁转矩参考答案：B[单项选择题]9、一台并励直流电动机，在保持负载转矩不变的条件下，如果电源电压U降为0.5U，此时电动机的转速（）A.不变B.转速降低到原转速的1／2C.转速略有下降。

（分析时假定磁路不饱和）参考答案：C[单项选择题]10、一台串励直流电动机，运行时励磁绕组突然断开（）A.电机转速升到危险的高速B.保险丝熔断C.上面两种情况均不会发生参考答案：C[单项选择题]11、一台串励直流电动机拖动一恒定转矩的负载运行时，如果在励磁绕组两端并联一个适量的电阻，待稳定后，此时（）A.电枢电流增大，转速上升B.电枢电流增大，转速下降C.电枢电流减少，转速上升D.电枢电流减少，转速下降参考答案：A[单项选择题]12、直流电机交轴电枢磁势最大值的位置取决于（）A.主磁极的轴线B.电刷的位置C.电枢的转动方向D.换向极的极性参考答案：B[单项选择题]13、一台积复励直流发电机与直流电网联接向电网供电，欲将它改为积复励直流电动机运行，若保持电机的原转向不变（设电网电压的极性不变），需要采取的措施是（）A.反接并励绕组B.反接串励绕组C.反接电枢绕组D.所有绕组接法不变参考答案：B[单项选择题]14、直流电机电刷所接触的元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是（）A.此处磁势虽大但磁阻更大B.此处磁势并不大C.此处电枢磁势为磁极磁势所抵消D.此处磁势为换向极磁势所抵消参考答案：D[单项选择题]15、设有一并励直流电动机，正常运行时的电枢电路电阻压降为外施电压的5％，现将励磁回路断开，剩磁为10％每极磁通时，该机转速将（）A.加速B.减速C.不变参考答案：A[单项选择题]16、设有一并励直流电动机，正常运行时的电枢电路电阻压降为外施电压的5％，现将励磁回路断开，剩磁为1％每极磁通时，该机转速将（）A.加速B.减速C.不变参考答案：B[单项选择题]17、今有一台四极单迭绕组的直流发电机，若拿去一个电刷，此时能供给的负载功率为（）A.0.5PNB.PNC.0.25PND.0.75PN参考答案：A[单项选择题]18、若把直流发电机的转速升高20％，它励方式运行时空载电压为U01，并励方式运行时空载电压为U02，此时（）A.U01＝U02B.U01＜U02C.U01＞U02参考答案：C[单项选择题]19、一台四极直流电动机，有两个极的励磁绕组极性接反，使主磁极的极性变为N－N－S－S，在这种情况下电机将（）A.产生电磁转矩B.不产生电磁转矩参考答案：B[单项选择题]20、直流电机中，公式Ea＝CeΦｎ和T＝CΦIa中的Φ是（）TA.每极合成磁通B.所有磁极的总磁通C.主磁极每极磁通参考答案：A[单项选择题]21、一台直流电动机改成直流发电机运行时，换向极绕组（）A.不需改接B.需要改接参考答案：A更多内容请访问《睦霖题库》微信公众号[单项选择题]22、一台四极单叠绕组的直流电机，若有一个元件断线，电机的电势将（）A.保持不变B.变大C.变小参考答案：A[单项选择题]23、设直流电机的电枢导体数及其他条件都不变，将单波绕组改为单叠绕组时，该电机的容量将（）A.保持不变B.变大C.变小参考答案：A[单项选择题]24、一台并励直流电动机拖动一台它励直流发电机。

直流电机原理测试试卷考试类型：（闭卷）考试考试时间：45 分钟学号姓名年级专业12自动化（）班一、填空题（本大题共8空，每空4分，共32 分）3.使直流电机反转，只需改变或励磁电流方向。

（电源极性）4.某直流电动机P N=15kW，U N=110V，n N=1500r/min，ηN=85%，则额定运行时的额定电流I N为（）Ａ，输入功率为P1N=( )kW。

（160.428A,17.647kW）5. 直流电动机的电磁功率为电枢绕组中的与电枢电流的乘积。

（感应电动势）6.直流电动机时，效率最高。

（不变损耗等于可变损耗）二、选择判断题（本大题20小题，每小题 2分，共8分）1.对于直流发电机，转子所产生的电磁转矩是驱动性的（与转速方向相同）。

（）（ F ）2.直流电机的电枢绕组是电机进行机电能量转换的主要部件。

（）（ T ）3.随着输出功率的增大，他励直流电动机的转速下降。

（）（ T ）4.直流电动机的空载损耗包括铁损、机械摩擦损耗、附加损耗和铜耗等。

（）（ F ）三、简述题（本大题共3小题，每小题10分，共30分）CM1. 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。

2. 直流电机结构的主要部件有哪几个？这些部件的功能是什么？有7 个主磁极换向极，机座电刷电枢铁心，电枢绕组，换向器3. 何谓电枢反应？电枢反应对气隙磁场有何影响？电枢反应：电枢磁场对励磁磁场的作用交轴电枢反应影响：①物理中性线偏离几何中性线②发生畸变③计及饱和时，交轴有去磁作用，直轴可能去磁，也可能增磁。

四、计算题（本大题30分）1.一台并励4极直流电机并联于=220U V 电网上运行，单波绕组，电机总导体数398a N =根，1500/min N n r =， 每极主磁通0.0103N Wb Φ=，电枢回路总电阻（包括电刷接触电阻）0.17a R =Ω， 1.83fN I A =，276Fe p W =，379mec p W =，杂散损耗10.86%ad p P = ，试问：此直流电机是发电机还是电动机运行？计算电磁转矩em T 和效率。

第二篇直流电机一、填空题：1 .直流电机电枢导体中的电动势是电动势，电刷间的电动势是电动势。

交流；直流2 .直流电机电枢绕组中流过的电流方向是的，产生电磁转矩的方向是的（填变化或不变）。

变化；不变3 .直流电机的主磁路不饱和时，励磁磁动势主要消耗在上。

气隙4 .直流电机空载时气隙磁密的波形曲线为波。

平顶5 .直流电机的磁化特性曲线是指电机空载时与之间的关系曲线。

每极气隙磁通60与励磁磁动势2Ff（F0）6 .一台6极他励直流发电机，额定电流为150A,若采用单叠绕组，则电枢绕组的支路电流为A,若采用单波绕组，则电枢绕组的支路电流为Ao25;757 .一直流电机，Q u=S=K=22,2P=4,右行单叠绕组，绕组节距y=y K=,y i=,y2=。

5;1;M或6;1;—58 .一台四极直流电机，元件数为21,换向片数为，构成左行单波绕组，则合成节距为,第一节距为,第二节距为,并联支路数为。

21;10;5;5;29 .直流电机电刷放置的原则是：。

10 .直流电机的励磁方式分为、、、。

他励；并励；串励；复励11 .直流电机负载运行时，又的影响称为电枢反应。

电枢磁动势；励磁磁场12 .直流发电机的电磁转矩是转矩，直流电动机的电磁转矩是转矩。

制动；驱动（或拖动）13 .直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是的；若为电动机，则直轴电枢反应是的。

去磁；助磁（或增磁）14 .直流电机电刷在几何中性线上时，电枢反应的作用为：（1）;（2）使物理中性线;（3）当磁路饱和时起作用。

使气隙磁场发生畸变；；偏移几何中性线一个角度；；去磁作用15 .并励直流发电机自励建压的条件是：,,电机有剩磁；励磁绕组并联到电枢两端的极性正确；励磁回路的电阻小于与电机转速相应的临界电阻16 .他励直流发电机的外特性是一条下垂的曲线，其原因有：（1）;（2）。

对于并励直流发电机，还有第3个原因：。

所以并励直流发电机的电压调整率比他励时要大。
