常见贴片电阻其阻值读值表

常用贴片电阻阻值速查表

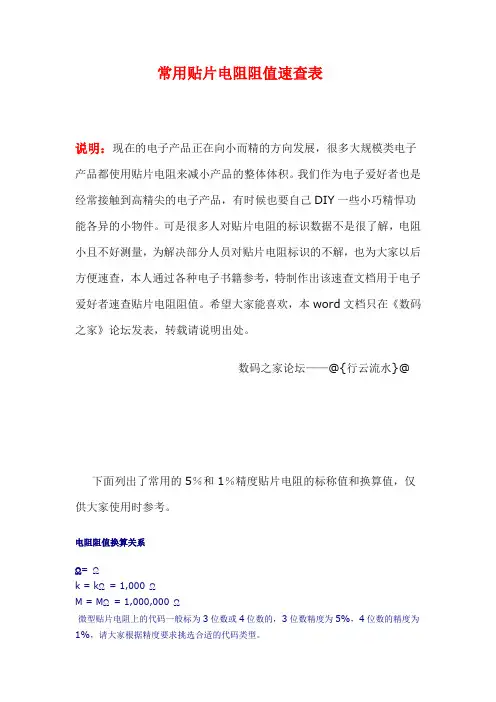

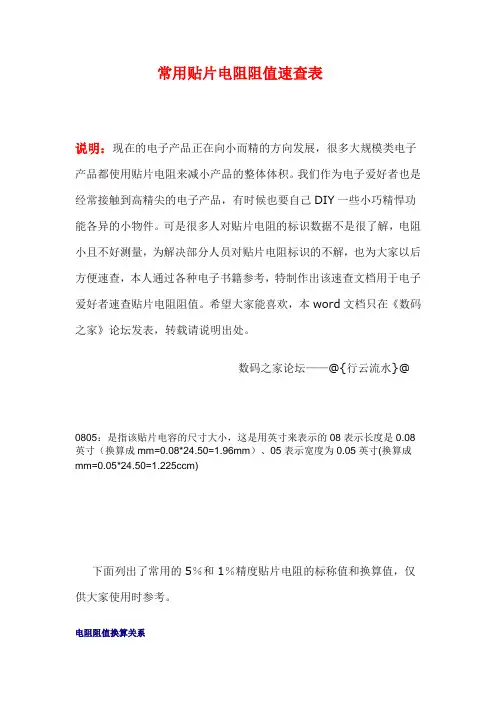

说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢，本word文档只在《数码之家》论坛发表，转载请说明出处。

数码之家论坛——@{行云流水}@
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

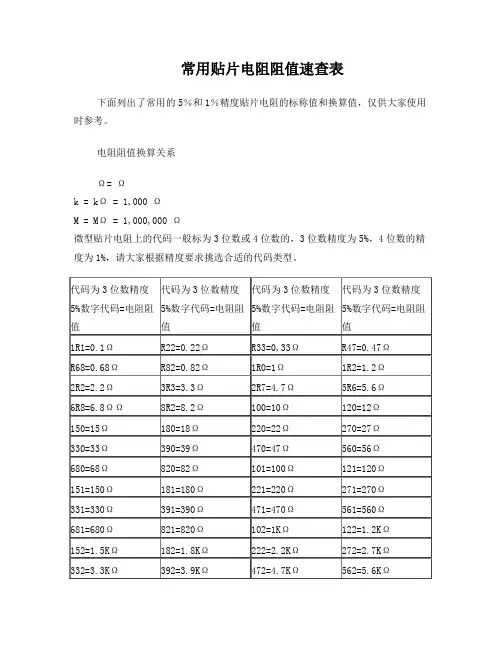

常用贴片电阻阻值速查表
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ = 1,000 Ω
M = MΩ = 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

贴片电阻表示方法
1）2位数字后面加1位字母表示法:这种方法前面两位数字表示电阻值的数值,后面的字母表示数值后面应乘以10的多少次方,单位Ω.其标识意义见下面两个表格.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ
2) 3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示
1MΩ;6R2表示602Ω.
3) 4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即
49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.。

常用贴片电阻阻值速查表常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积,很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于速查贴片电阻阻值。

下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值 代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1Ω R22=0.22Ω R33=0,33Ω R47=0.47Ω R68=0.68Ω R82=0.82Ω 1R0=1Ω 1R2=1.2Ω 2R2=2.2Ω 3R3=3.3Ω 2R7=4.7Ω 5R6=5.6Ω 6R8=6.8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω150=15Ω 180=18Ω 220=22Ω 270=27Ω 330=33Ω 390=39Ω 470=47Ω 560=56Ω 680=68Ω 820=82Ω 101=100Ω 121=120Ω 151=150Ω 181=180Ω 221=220Ω 271=270Ω 331=330Ω 391=390Ω 471=470Ω 561=560Ω 681=680Ω 821=820Ω 102=1KΩ 122=1.2KΩ 152=1.5KΩ 182=1.8KΩ 222=2.2KΩ 272=2.7KΩ 332=3.3KΩ 392=3.9KΩ 472=4.7KΩ 562=5.6KΩ 682=6.8KΩ 822=8.2KΩ 103=10KΩ 123=12KΩ 153=15KΩ 183=18KΩ 223=22KΩ 273=27KΩ 333=33KΩ 393=39KΩ 473=47KΩ 563=56KΩ 683=68KΩ 823=82KΩ 104=100KΩ 124=120KΩ 154=150KΩ 184=180KΩ 224=220KΩ 274=270KΩ 334=330KΩ 394=390KΩ 474=470KΩ 564=560KΩ 684=680KΩ 824=820KΩ 105=1MΩ 125=1.2MΩ 155=1.5MΩ 185=1.8MΩ 225=2.2MΩ 275=2.7MΩ 335=3.3MΩ 395-3.9MΩ 475=4.7MΩ 565=5.6MΩ 685=6.8MΩ 825=8.2MΩ 106=10MΩ代码为4位数精度1%数字代码=电阻阻值 代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω 00R1=0.1Ω 0R22=0.22Ω 0R47=0.47Ω 0R68=0.68Ω 0R82=0.82Ω 1R00=1Ω 1R20=1.2Ω 2R20=2.2Ω 3R30=3.3Ω 6R80=6.8Ω 8R20=8.2Ω 10R0=10Ω 11R0=11Ω 12R0=12Ω 13R0=13Ω 15R0=15Ω 16R0=16Ω 18R0=18Ω 20R0=20Ω 24R0=24Ω 27R0=27Ω 30R0=30Ω 33R0=33Ω 36R0=36Ω 39R0=39Ω 43R0=43Ω 47R0=47Ω 51R0=51Ω 56R0=56Ω 62R0=62Ω 68R0=68Ω 75R0=75Ω 82R0=82Ω 91R0=91Ω 1000=100Ω 1100=110Ω 1200=120Ω 1300=130Ω 1500=150Ω 1600=160Ω 1800=180Ω 2000=200Ω 2200=220Ω 2400=240Ω 2700=270Ω 3000=300Ω 3300=330Ω 3600=360Ω 3900=390Ω 4300=430Ω 4700=470Ω 5100=510Ω 5600=560Ω 6200=620Ω 6800=680Ω 7500=750Ω 8200=820Ω 9100=910Ω 1001=1KΩ 1101=1.1KΩ 1201=1.2KΩ 1301=1.3KΩ 1501=1.5KΩ 5601=5.6KΩ 6201=6.2KΩ 6801=6.8KΩ 7501=7.5KΩ 8201=8.2KΩ 9101=9.1KΩ 1002=10KΩ 1102=11KΩ 1202=12KΩ 1302=13KΩ 1502=15KΩ 1602=16KΩ 1802=18KΩ 2002=20KΩ 2202=22KΩ 2402=24KΩ 3002=30KΩ 3303=33KΩ 3602=36KΩ 3902=39KΩ4302=43KΩ 4702=47KΩ 5102=51KΩ 5602=56KΩ 6202=62KΩ 6802=68KΩ 7502=75KΩ 8202=82KΩ 9102=91KΩ 1003=100KΩ 1103=110KΩ 1203=120KΩ 1303=130KΩ 1503=150KΩ 1603=160KΩ 1803=180KΩ 2003=200KΩ 2203=220KΩ 2403=240KΩ 2703=270KΩ 3003=300KΩ 3303=330KΩ 3603=360KΩ 3903=390KΩ 4303=430KΩ 4703=470KΩ 5103=510KΩ 5603=560KΩ 6303=630KΩ 6803=680KΩ 7503=750KΩ 8203=820KΩ 9103=910KΩ 1004=1MΩ 1104=1.1MΩ 1204=1.2MΩ 1304=1.3MΩ 1504=1.5MΩ 1604=1.6MΩ 1804=1.8MΩ 2004=2MΩ 2204=2.2MΩ 2404=2.4MΩ 2704=2.7MΩ 3004=3MΩ 3304=3.3MΩ 3604=3.6MΩ 3904=3.9MΩ 4304=4.3MΩ 4704=4.7MΩ 5104=5.1MΩ 5604=5.6MΩ 6204=6.2MΩ 6804=6.8MΩ 7504=7.5MΩ 8204=8.2MΩ 9104=9.1MΩ 1005=10MΩ。

封装:0805精确度:1%阻值范围:E96全系列88.7 92X 887 92A 8.87K 92B 88.7K 92C 887K 92D90.9 93X 908 93A 9.09K 93B 90.9K 93C 909K 93D93.1 94X 931 94A 9.31K 94B 93.1K 94C 931K 94D95.3 95X 953 95A 9.53K 95B 95.3K 95C 953K 95D97.6 96X 976 96A 9.76K 96B 97.6K 96C 976K 96D133R是多少欧？133J呢？R和J代表的是精密度还是？最佳答案133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。

国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ参考资料：/view/1253292.htmJ －表示精度为5％、F－表示精度为1％。

片式固定电阻器，俗称贴片电阻(简称SMD Resistor），是金属玻璃铀电阻器中的一种。

贴片电阻封装尺寸与功率关系: 0201 1/20W、0402 1/16W、0603 1/10W、0805 1/8W 、1206 1/4W贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率.常见贴片电阻其阻值读值表，可以掌握其规律，便于迅速了解其大致阻值范围电阻符号位欧姆Ω阻值换算关系Ω= Ωk = kΩ= 1,000 ΩM = MΩ= 1,000，000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%,请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5％数字代码=电阻阻值代码为3位数精度5％数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5％数字代码=电阻阻值1R1=0。

1Ω R22=0。

22Ω R33=0,33Ω R47=0.47ΩR68=0.68Ω R82=0。

82Ω 1R0=1Ω 1R2=1。

2Ω2R2=2。

2Ω 3R3=3。

3Ω 2R7=4。

7Ω 5R6=5.6Ω6R8=6.8ΩΩ 8R2=8。

2Ω 100=10Ω 120=12Ω150=15Ω 180=18Ω 220=22Ω 270=27Ω330=33Ω 390=39Ω 470=47Ω 560=56Ω680=68Ω 820=82Ω 101=100Ω 121=120Ω151=150Ω 181=180Ω 221=220Ω 271=270Ω331=330Ω 391=390Ω 471=470Ω 561=560Ω681=680Ω 821=820Ω 102=1KΩ 122=1.2KΩ152=1。

5KΩ 182=1.8KΩ 222=2。

2KΩ 272=2.7KΩ 332=3.3KΩ 392=3。

9KΩ 472=4.7KΩ 562=5。

6KΩ 682=6.8KΩ 822=8.2KΩ 103=10KΩ 123=12KΩ153=15KΩ 183=18KΩ 223=22KΩ 273=27KΩ333=33KΩ 393=39KΩ 473=47KΩ 563=56KΩ683=68KΩ 823=82KΩ 104=100KΩ 124=120KΩ 154=150KΩ 184=180KΩ 224=220KΩ 274=270KΩ334=330KΩ 394=390KΩ 474=470KΩ 564=560KΩ684=680KΩ 824=820KΩ 105=1MΩ 125=1。

常用贴片电阻阻值速查表
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数
有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.
贴片电阻表示方法
1）2位数字后面加1位字母表示法:这种方法前面两位数字表示电阻值的数值,后面的字母表示数值后面应乘以10的多少次方,单位Ω.其标识意义见下面两个
2) 3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.。

常用贴片电阻阻值速查表
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数
贴片电阻表示方法
1）2位数字后面加1位字母表示法:这种方法前面两位数字表示电阻值的数值,后面的字母表示数值后面应乘以10的多少次方,单位Ω.其标识意义见下面两个
2) 3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.
3) 4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.。
