精密贴片电阻阻值对照表

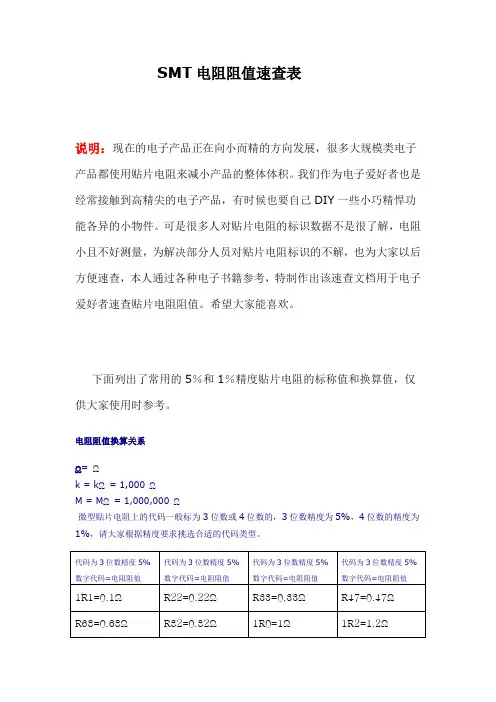

SMT电阻阻值速查表
说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。

我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。

可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。

希望大家能喜欢。

下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系
Ω= Ω
k = kΩ= 1,000 Ω
M = MΩ= 1,000,000 Ω
微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

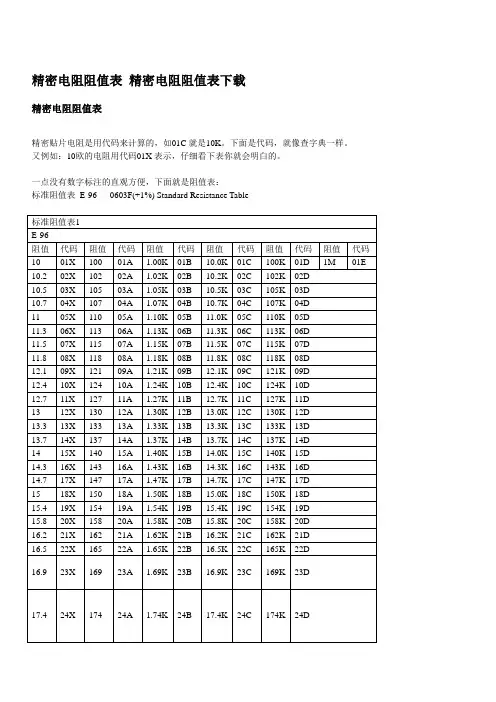

精密电阻阻值表精密电阻阻值表下载精密电阻阻值表精密贴片电阻是用代码来计算的，如01C就是10K。

下面是代码，就像查字典一样。

又例如：10欧的电阻用代码01X表示，仔细看下表你就会明白的。

一点没有数字标注的直观方便，下面就是阻值表：标准阻值表E-96 0603F(+1%) Standard Resistance Table标准阻值表1E-96阻值代码阻值代码阻值代码阻值代码阻值代码阻值代码10 01X 100 01A 1.00K 01B 10.0K 01C 100K 01D 1M 01E 10.2 02X 102 02A 1.02K 02B 10.2K 02C 102K 02D10.5 03X 105 03A 1.05K 03B 10.5K 03C 105K 03D10.7 04X 107 04A 1.07K 04B 10.7K 04C 107K 04D11 05X 110 05A 1.10K 05B 11.0K 05C 110K 05D11.3 06X 113 06A 1.13K 06B 11.3K 06C 113K 06D11.5 07X 115 07A 1.15K 07B 11.5K 07C 115K 07D11.8 08X 118 08A 1.18K 08B 11.8K 08C 118K 08D12.1 09X 121 09A 1.21K 09B 12.1K 09C 121K 09D12.4 10X 124 10A 1.24K 10B 12.4K 10C 124K 10D12.7 11X 127 11A 1.27K 11B 12.7K 11C 127K 11D13 12X 130 12A 1.30K 12B 13.0K 12C 130K 12D13.3 13X 133 13A 1.33K 13B 13.3K 13C 133K 13D13.7 14X 137 14A 1.37K 14B 13.7K 14C 137K 14D14 15X 140 15A 1.40K 15B 14.0K 15C 140K 15D14.3 16X 143 16A 1.43K 16B 14.3K 16C 143K 16D14.7 17X 147 17A 1.47K 17B 14.7K 17C 147K 17D15 18X 150 18A 1.50K 18B 15.0K 18C 150K 18D15.4 19X 154 19A 1.54K 19B 15.4K 19C 154K 19D15.8 20X 158 20A 1.58K 20B 15.8K 20C 158K 20D16.2 21X 162 21A 1.62K 21B 16.2K 21C 162K 21D16.5 22X 165 22A 1.65K 22B 16.5K 22C 165K 22D16.9 23X 169 23A 1.69K 23B 16.9K 23C 169K 23D17.4 24X 174 24A 1.74K 24B 17.4K 24C 174K 24D17.8 25X 178 25A 1.78K 25B 17.8K 25C 178K 25D18.2 26X 182 26A 1.82K 26B 18.2K 26C 182K 26D18.7 27X 187 27A 1.87K 27B 18.7K 27C 187K 27D19.1 28X 191 28A 1.91K 28B 19.1K 28C 191K 28D19.6 29X 196 29A 1.96K 29B 19.6K 29C 196K 29D20 30X 200 30A 2.00K 30B 20.0K 30C 200K 30D20.5 31X 205 31A 2.05K 31B 20.5K 31C 205K 31D21 32X 210 32A 2.10K 32B 21.0K 32C 210K 32D21.5 33X 215 33A 2.15K 33B 21.5K 33C 215K 33D22.1 34X 221 34A 2.21K 34B 22.1K 34C 221K 34D22.6 35X 226 35A 2.26K 35B 22.6K 35C 226K 35D23.2 36X 232 36A 2.32K 36B 23.2K 36C 232K 36D23.7 37X 237 37A 2.37K 37B 23.7K 37C 237K 37D24.3 38X 243 38A 2.43K 38B 24.3K 38C 243K 38D24.9 39X 249 39A 2.49K 39B 24.9K 39C 249K 39D25.5 40X 255 40A 2.55K 40B 25.5K 40C 255K 40D26.1 41X 261 41A 2.61K 41B 26.1K 41C 261K 41D26.7 42X 267 42A 2.67K 42B 26.7K 42C 267K 42D27.4 43X 274 43A 2.74K 43B 27.4K 43C 274K 43D28 44X 280 44A 2.80K 44B 28.0K 44C 280K 44D28.7 45X 287 45A 2.87K 45B 28.7K 45C 287K 45D29.4 46X 294 46A 2.94K 46B 29.4K 46C 294K 46D30.1 47X 301 47A 3.01K 47B 30.1K 47C 301K 47D 30.9 48X 309 48A 3.09K 48B 30.9K 48C 309K 48D 标准阻值表2E-96阻值代码阻值代码阻值代码阻值代码阻值代码31. 6 49X31649A3.16K49B31.6K49C316K49D32. 4 50X32450A3.24K50B32.4K50C324K50D33. 2 51X33251A3.32K51B33.2K51C332K51D34 52X3452A3.40K52B34.0K52C340K52D34. 8 53X34853A3.48K53B34.8K53C348K53D35. 7 54X35754A3.57K54B35.7K54C357K54D36. 5 55X36555A3.65K55B36.5K55C365K55D37. 4 56X37456A3.74K56B37.4K56C374K56D38. 3 57X38357A3.83K57B38.3K57C383K57D39. 2 58X39258A3.92K58B39.2K58C392K58D40. 2 59X40259A4.02K59B40.2K59C402K59D41. 2 60X41260A4.12K60B41.2K60C412K60D42. 2 61X42261A4.22K61B42.2K61C422K61D43. 2 62X43262A4.32K62B43.2K62C432K62D44. 2 63X44263A4.42K63B44.2K63C442K63D45. 3 64X45364A4.53K64B45.3K64C453K64D4* ** 65X46465A4.64K65B4***K65C464K65D47. 5 66X47566A4.75K66B47.5K66C475K66D48. 7 67X48767A4.87K67B48.7K67C487K67D49. 9 68X49968A4.99K68B49.9K68C499K68D51. 1 69X51169A5.11K69B51.1K69C511K69D51. 3 70X52370A5.23K70B52.3K70C523K70D53. 6 71X53671A5.36K71B53.6K71C536K71D54. 9 72X54972A5.49K72B54.9K72C549K72D56. 2 73X56273A5.62K73B56.2K73C562K73D57. 6 74X57674A5.76K74B57.6K74C576K74D59 75X5975A5.90K75B59.0K75C590K75D60. 4 76X60476A6.04K76B60.4K76C604K76D61. 9 77X61977A6.19K77B61.9K77C619K77D63. 4 78X63478A6.34K78B63.4K78C634K78D64. 9 79X64979A***9K79B64.9K79C649K79D66. 5 80X66580A6.65K80B66.5K80C665K80D68. 1 81X68181A6.81K81B68.1K81C681K81D69. 8 82X69882A6.98K82B69.8K82C698K82D71. 5 83X71583A7.15K83B71.5K83C715K83D73. 2 84X73284A7.32K84B73.2K84C732K84D75 85X7585A7.50K85B75.0K85C750K85D76. 8 86X76886A7.68K86B76.8K86C768K86D78. 7 87X78787A7.87K87B78.7K87C787K87D80. 6 88X80688A8.06K88B80.6K88C806K88D82. 5 89X82589A8.25K89B82.5K89C825K89D84. 5 90X84590A8.45K90B84.5K90C845K90D86. 6 91X86691A8.66K91B86.6K91C866K91D88. 7 92X88792A8.87K92B88.7K92C887K92D90. 9 93X90893A9.09K93B90.9K93C909K93D93. 1 94X93194A9.31K94B93.1K94C931K94D95. 3 95X95395A9.53K95B95.3K95C953K95D97. 6 96X97696A9.76K96B97.6K96C976K96D精密电阻对照表SMT精密电阻对照表上网时间: 2010-10-15精密电阻对照表SMT精密电阻对照表代码阻值代码阻值代码阻值代码阻值01 100 27 187 53 348 79 64902 102 28 191 54 357 80 66503 105 29 196 55 365 81 68104 107 30 200 56 374 82 69805 110 31 205 57 383 83 71506 113 32 210 58 392 84 73207 115 33 215 59 402 85 75008 118 34 221 60 412 86 76809 121 35 226 61 422 87 78710 124 36 232 62 432 88 80611 127 37 237 63 442 89 82512 130 38 243 64 453 90 84513 133 39 249 65 464 91 86614 137 40 255 66 475 92 88715 140 41 261 67 487 93 90916 143 42 267 68 499 94 93117 147 43 274 69 511 95 95318 150 44 280 70 523 96 97619 154 45 287 71 53620 158 46 294 72 54921 162 47 301 73 56222 165 48 309 74 57623 169 49 316 75 59024 174 50 324 76 60425 178 51 332 77 61926 182 52 340 78 634备注：根据精密电阻前两位数对照本表可查出相应阻值，第三位字母按以下规定得出其倍数关系。

SMT精密贴片电阻数字代码对照表
普通贴片电阻和精密贴片电阻有很大的差别：
普通贴片电阻一般由三位数字表示，前2位是有效数值，第三位是乘数，误差一般为5%；
而精密贴片电阻是由两位数字加一位字母表示（也有一些是由4位数字组成），如：12D，28D……等。

它的算法是与普通贴片电阻是完全不一样的。

详细见下表
例：24A所表示的阻值为：174×10=174×1=174 R（欧姆）
24Y所表示的阻值为：174×10-2=1.74 R（欧姆）
24X：17.4
24B：1.74K
24C：17.4K
24D所表示的阻值为：174×103 =174×1000=174 KΩ （千欧）
普通贴片电阻的表示方法：
三位：前2位是有效值，第三位是数量级
四位：前3位是有效值，第四位是数量级
普通色环电阻的表示方法：
四环：前2环是有效值，第3环是数量级，第4环是误差。

五环：前3环是有效值，第4环是数量级，第5环是误差。

等。

常用贴片电阻阻值速查表下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ= 1,000 ΩM = MΩ= 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω2R2=2.2Ω3R3=3.3Ω2R7=4.7Ω5R6=5.6Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω00R1=0.1Ω0R22=0.22Ω0R47=0.47Ω0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。

常用贴片电阻阻值速查表下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。

电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。

代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω2R2=2.2Ω3R3=3.3Ω2R7=4.7Ω5R6=5.6Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω00R1=0.1Ω0R22=0.22Ω0R47=0.47Ω0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。
