变压器设计

变压器的设计计算方法变压器是电力系统中常用的电气设备，用来实现电能的传输和变换。

设计一个变压器需要考虑多种因素，包括预期的功率大小、电流密度、电压比、损耗和效率等。

下面将详细介绍变压器的设计计算方法。

1.确定设计参数：在设计变压器之前，需要明确需要满足的设计参数。

这包括输入和输出的电压、额定功率、频率等。

同时还需要了解电力系统的电压等级和标准，以确保变压器的设计符合系统要求。

2.计算变压器的额定功率：变压器的额定功率是指变压器能够输送的最大功率。

一般来说，额定功率可以通过下式计算得到：额定功率=输出电压×额定电流其中，额定电流可以通过下式计算得到：额定电流=额定功率/输入电压3.计算变压器的线圈匝数：线圈匝数的选择是决定变压器变比的重要因素。

通常情况下，变压器的线圈匝数比根据输入和输出电压的比例确定。

可以使用下式计算线圈匝数比：线圈匝数比=输入电压/输出电压4.确定变压器铁芯尺寸：变压器的铁芯尺寸是变压器的一个关键参数，直接影响变压器的功率和损耗。

选择合适的铁芯尺寸需要考虑到磁通密度、饱和磁感应强度和铁芯截面积等因素。

一般来说，可以使用下式计算铁芯截面积：铁芯截面积=额定功率/(线圈匝数×磁通密度×频率×磁通波动系数)5.计算变压器的损耗和效率：变压器的损耗和效率是设计中需要重点考虑的因素。

变压器的总损耗可以分为载流损耗和空载损耗两部分。

载流损耗是指变压器在额定电流下的功率损耗，可以通过下式计算得到：载流损耗=额定电流²×电阻总和空载损耗是指变压器在没有负载时的功率损耗，可以通过下式计算得到：空载损耗=铁芯损耗+线圈损耗其中，铁芯损耗可以通过下式计算得到：铁芯损耗=铁芯重量×铁芯材料的比热损耗系数线圈损耗可以通过下式计算得到：线圈损耗=线圈总重量×线圈材料的比热损耗系数变压器的效率可以通过下式计算得到：效率=(额定功率-损耗)/额定功率6.进一步优化设计：在上述基本设计计算完成之后，可以根据需要对变压器的设计进行进一步优化。

变压器设计计算公式1.整流变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)- 一次侧绕组电压 (V1) = 输出电压峰值(V2_peak) × 变比(N2/N1)-二次侧绕组电流(I2)=二次负载功率(P2)/二次电压(V2)- 二次侧绕组电压 (V2) = 输出电压峰值(V2_peak) / √2-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) - 二次绕组线圈数 (N2) = 输出电压峰值(V2_peak) × 变比(N2/N1) / 二次电压 (V2)2.隔离变压器的设计计算公式：-一次侧绕组电流(I1)=输出电流(I2)×变比(N2/N1)-一次侧绕组电压(V1)=输出电压(V2)×变比(N2/N1)-二次侧绕组电流(I2)=输出电流(I2)-二次侧绕组电压(V2)=输出电压(V2)-变比(N2/N1)=输出电压(V2)/输入电压(V1)-一次绕组线圈数(N1)=输入电压(V1)×变比(N2/N1)/输入电流(I1) -二次绕组线圈数(N2)=输出电压(V2)×变比(N2/N1)/输出电流(I2)3.功率变压器的设计计算公式：-铁芯截面积(A)=额定功率(P)/(变压器磁密(B)×变压器有效磁路长度(l))-铁芯有效磁路长度(l)=铁芯总长度(L)-窗口长度(Lw)-铁芯总长度(L)=两个E型铁片数量(n)×一个E型铁片长度(L1)+两个I型铁片数量(n)×一个I型铁片长度(L2)-窗口高度(Hw)=二次绕组高度(H2)-绝缘层厚度(h)-窗口宽度(Ww)=二次绕组宽度(W2)-绝缘层厚度(h)-铁芯窗口面积(Aw)=窗口高度(Hw)×窗口宽度(Ww)-铁芯有效磁路长度(l)=铁心总长度(L)-窗口总长度(Lw)需要注意的是，这些计算公式只是基础的设计公式，实际工程中还需要考虑到各种损耗和效率、绝缘、散热等因素的影响，以得到准确的变压器设计结果。

变压器设计与性能评估变压器是电能传输和分配系统中不可缺少的关键设备。

它具有将交流电能从一个电压等级传送到另一个电压等级的功能。

本文将探讨变压器的设计以及性能评估的相关内容。

一、变压器设计在进行变压器设计之前，首先需要确定变压器的使用情况和要求。

这包括输入和输出的电压等级、额定功率、变压器类型等。

在得到这些信息后，可以按照以下步骤进行变压器设计。

1. 计算变压器的额定容量变压器的额定容量是指变压器能够持续工作的最大功率。

根据输入和输出的电压等级以及额定功率，可以通过公式P=√3 * U1 * U2 * I / 1000 来计算变压器的额定容量。

其中P为变压器的额定容量，U1和U2分别为输入和输出的电压，I为变压器的额定电流。

2. 确定变比变比是指输入和输出电压之间的转换比例。

根据输入和输出的电压等级，可以计算出变比。

变比的计算公式为 a = U1 / U2，其中a为变比，U1和U2分别为输入和输出的电压。

3. 计算绕组参数绕组是变压器中的关键部分，通过绕组可以实现电能的转换。

绕组的设计涉及到导线的截面积、匝数以及互感器的制造方法等。

根据变压器的额定容量和额定电流，可以计算出绕组的参数。

4. 选择核心材料核心材料是变压器的另一个重要部分，它承担着传递磁场和减少能量损耗的功能。

核心材料的选择应考虑其磁导率、矫顽力以及磁滞损耗等因素。

根据变压器的额定容量和工作频率，可以选择合适的核心材料。

5. 进行设计计算根据以上参数和要求，进行细致的设计计算。

这包括计算绕组和核心的尺寸、绝缘材料的选择以及冷却系统的设计等。

设计完成后，可以制作变压器的原型进行测试。

二、变压器性能评估变压器的性能评估是确保其正常运行和高效能转换的关键环节。

常用的性能评估指标包括效率、温升、短路阻抗和空载损耗等。

1. 效率评估效率是指变压器能够将输入功率转换为输出功率的比例。

通过对输入和输出功率的测量，可以计算变压器的效率。

一般来说，变压器的效率应高于90%。

变压器设计方案变压器设计方案变压器是一种电气设备，用于改变交流电的电压。

在设计变压器时，需要考虑多个因素，例如输出电压、输入电压、功率损耗等等。

下面是一个基本的变压器设计方案。

1. 确定输出电压和输入电压：首先要确定变压器的输出电压和输入电压。

根据需要，计算所需的变压比。

例如，如果需要从220V的电源转换成110V的输出电压，变压比为2:1。

2. 计算功率：根据所需的输出电流和输入电压计算功率。

功率的计算公式为P=IV，其中P为功率，I为电流，V为电压。

根据功率的计算结果，选择合适的导线和铁芯材料。

高功率变压器需要使用更大的导线和更大的铁芯。

3. 选择合适的铁芯材料：铁芯材料对变压器的性能有很大的影响。

铁芯的主要作用是增强磁场，使得变压器的效率更高。

常用的铁芯材料有硅钢片和铁氧体。

硅钢片具有良好的磁导率和低的铁损耗，而铁氧体则具有更高的饱和磁感应强度。

4. 计算匝数：变压器的匝数对变压器的变压比和效率有很大的影响。

根据所需的变压比，计算主副线圈的匝数。

匝数的计算公式为N2/N1=V2/V1，其中N为匝数，V为电压。

根据匝数的计算结果，选择合适的导线。

5. 确定冷却方式：高功率变压器在工作时会产生较多的热量，因此需要选择合适的冷却方式，以确保变压器的正常工作。

常见的冷却方式有自然冷却和强制冷却。

6. 进行实际制造：在完成设计后，可以开始制造变压器。

根据设计方案，选择合适的导线、铁芯和冷却器进行制造。

在制造过程中，需要注意保证匝数的准确性、绕线的均匀性和绝缘材料的使用。

7. 进行测试和调试：制造完成后，需要对变压器进行测试和调试，以确保其正常工作。

可以使用电压表和电流表进行测试，检查输出电压和输入电流是否符合设计要求。

综上所述，一个变压器的设计方案需要考虑输出电压、输入电压、功率、铁芯材料、匝数、冷却方式等多个因素。

正确认识和处理这些因素，能够设计出性能良好的变压器。

同时，在实际制造和测试过程中，也要注意细节和质量控制，保证变压器的稳定性和安全性。

变压器的设计范文变压器是一种用于将交流电能从一个电路传递到另一个电路的电气设备。

它通过电磁感应原理工作，将输入电压变换为所需的输出电压。

变压器广泛应用于输电、发电、配电和电子设备中，因此其设计非常重要。

1.确定变压器的功率需求：首先，需要确定所需的输入功率和输出功率。

输入功率是指从电源输入的功率，而输出功率则是输出给负载的功率。

这些功率决定了变压器的尺寸和材料的选取。

2.确定变压器的额定电压：根据所需的输出电压和输入电压，可以计算变压器的变比。

变比是指输入电压与输出电压之间的比值。

选择适当的额定电压可以确保系统的稳定性和安全性。

3.计算变压器的绕组参数：变压器绕组是变压器的核心部分，负责将电能从一个线圈传递到另一个线圈。

绕组的设计涉及到导线的直径、绕组的层间绝缘和绕组的电阻等参数。

这些参数需要满足电流容量、损耗和温度升高等考虑。

4.选择合适的磁芯材料：变压器的磁芯是通过电磁感应实现能量传递的关键部分。

常用的磁芯材料包括硅铁、镍铁等。

根据所需的磁通密度和工作频率选择合适的磁芯材料。

5.设计变压器的冷却系统：由于变压器在工作过程中会产生热量，所以需要设计合适的冷却系统来散热。

常见的冷却系统包括自然冷却、风冷和水冷等。

根据功率需求和环境条件选择适当的冷却系统。

6.进行电路分析和模拟：通过使用电路分析工具和模拟软件，可以模拟和优化变压器的设计。

这可以节省时间和成本，并确保所设计的变压器符合要求。

7.制作和测试样品：在进行大规模制造之前，必须制作和测试样品。

这可以帮助验证设计的正确性和可行性，并进行必要的改进。

8.进行负载和故障测试：在将变压器投入使用之前，必须进行负载和故障测试。

这些测试可以确保变压器在高负载和故障条件下的性能和安全性。

变压器设计公式范文变压器设计是电力系统中非常重要的一环，通过变压器可以实现电压的升降，从而适应不同电气设备的需求。

变压器设计需要考虑多个因素，包括额定功率、额定电压、效率、温升和尺寸等。

本文将介绍变压器设计的基本公式和相关注意事项。

一、基本公式1.变比公式变压器的变比公式可以用如下公式表示：N1/N2=U1/U2=I2/I1其中，N1和N2分别表示一次侧和二次侧的匝数，U1和U2分别表示一次侧和二次侧的电压，I1和I2分别表示一次侧和二次侧的电流。

2.功率公式电力变压器的功率可以用如下公式表示：P = √3 x U x I x cosφ其中，P表示功率，U表示电压，I表示电流，φ表示功率因数。

二、设计的基本要点1.额定功率计算额定功率是指变压器能够长时间、稳定地传输的功率。

额定功率的计算通常是根据负载功率和变压器的额定电压进行估算的。

功率计算公式如下：P=UxI其中，P表示功率，U表示电压，I表示电流。

2.额定电压选择额定电压选择需要根据实际需求和系统的电压水平来确定。

通常，一次侧的额定电压会根据电力系统的电压等级来选择。

二次侧的额定电压一般根据用户的需求来确定。

3.匝数计算变压器的匝数计算涉及到一次侧和二次侧的电压和电流。

匝数的计算可以通过变比公式或额定功率公式得到。

4.功率因数功率因数是指电流与电压之间的相位关系。

在变压器的设计过程中，需要考虑功率因数对变压器性能的影响。

通常，功率因数一般会控制在0.8至1之间，以提高系统的效率。

5.效率计算变压器的效率是指输出功率和输入功率之间的比值。

通常，变压器的效率应在85%以上。

效率的计算公式如下：效率=输出功率/输入功率x100%6.温升计算变压器在工作过程中会产生一定的损耗，从而导致温度升高。

为了确保变压器的稳定运行和寿命，需要对变压器的温升进行合理计算和控制。

温升计算的公式如下：温升=PxR其中，P表示损耗，R表示热阻。

7.尺寸计算变压器的尺寸计算需要考虑绕组的大小、冷却装置的布置以及外壳的设计等。

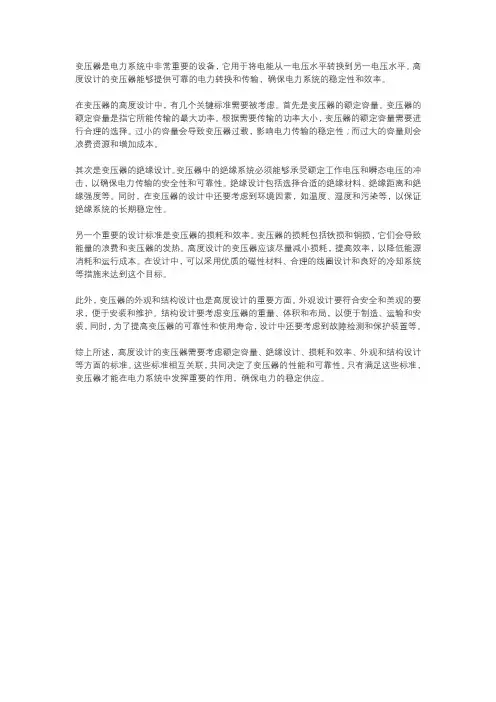

变压器是电力系统中非常重要的设备，它用于将电能从一电压水平转换到另一电压水平。

高度设计的变压器能够提供可靠的电力转换和传输，确保电力系统的稳定性和效率。

在变压器的高度设计中，有几个关键标准需要被考虑。

首先是变压器的额定容量。

变压器的额定容量是指它所能传输的最大功率。

根据需要传输的功率大小，变压器的额定容量需要进行合理的选择。

过小的容量会导致变压器过载，影响电力传输的稳定性；而过大的容量则会浪费资源和增加成本。

其次是变压器的绝缘设计。

变压器中的绝缘系统必须能够承受额定工作电压和瞬态电压的冲击，以确保电力传输的安全性和可靠性。

绝缘设计包括选择合适的绝缘材料、绝缘距离和绝缘强度等。

同时，在变压器的设计中还要考虑到环境因素，如温度、湿度和污染等，以保证绝缘系统的长期稳定性。

另一个重要的设计标准是变压器的损耗和效率。

变压器的损耗包括铁损和铜损，它们会导致能量的浪费和变压器的发热。

高度设计的变压器应该尽量减小损耗，提高效率，以降低能源消耗和运行成本。

在设计中，可以采用优质的磁性材料、合理的线圈设计和良好的冷却系统等措施来达到这个目标。

此外，变压器的外观和结构设计也是高度设计的重要方面。

外观设计要符合安全和美观的要求，便于安装和维护。

结构设计要考虑变压器的重量、体积和布局，以便于制造、运输和安装。

同时，为了提高变压器的可靠性和使用寿命，设计中还要考虑到故障检测和保护装置等。

综上所述，高度设计的变压器需要考虑额定容量、绝缘设计、损耗和效率、外观和结构设计等方面的标准。

这些标准相互关联，共同决定了变压器的性能和可靠性。

只有满足这些标准，变压器才能在电力系统中发挥重要的作用，确保电力的稳定供应。

变压器的设计方法变压器是一种电力设备，用于将电能从一个电路传输到另一个电路，通常通过改变电压实现。

变压器的设计方法是按照一定规则和原理进行设计，以确保其工作稳定可靠，并满足特定的电压需求。

变压器的设计方法可以分为以下几个步骤：1.确定变压器的基本参数：在设计变压器之前，需要明确变压器的一些基本参数，包括输入输出电压、功率、频率、相数等。

这些参数将决定变压器的尺寸和结构。

2.计算变压器的变比：变压器的变比是指输入电压与输出电压之间的比值。

根据需要的输出电压和输入电压，通过计算得出变压器的变比。

变比的选择将决定变压器的输出功率和性能。

3.确定磁路设计：磁路设计是变压器设计的关键部分，主要是确定变压器的铁心结构和线圈布置。

铁心的设计要考虑磁通密度、铁芯损耗和磁阻等因素，以提高变压器的效率和性能。

线圈的布置要考虑绕组的散热和电磁相互作用等因素。

4.确定绕组参数：绕组是变压器中的重要部分，负责将输入电能传递到输出端。

绕组的设计要考虑到电流密度、截面积、匝数、漏抗和内阻等因素。

通过计算和仿真，确定合适的绕组参数，以实现稳定的电压输出。

5.计算和验证：在设计过程中，需要进行各种计算和验证，以确保变压器的设计和性能符合要求。

包括磁路分析、电路分析、热稳定性分析等。

这些计算和验证将为变压器的制造和使用提供依据。

6.制造和测试：完成变压器的设计后，需要进行制造和测试。

制造过程中要注意工艺和材料的选择，以确保变压器的质量和可靠性。

测试过程中要对变压器的各项参数进行检查和验证，以确保其正常工作。

7.优化和改进：变压器的设计和使用过程中，可能会遇到一些问题或需要改进的地方。

通过分析和优化，可以提高变压器的性能和效率，以满足不断变化的需求。

总之，变压器的设计方法是一个复杂而系统的工作，需要综合考虑电路、磁路、材料和工艺等多个因素。

只有在科学的设计和严格的制造和测试过程中，才能保证变压器的质量和可靠性。

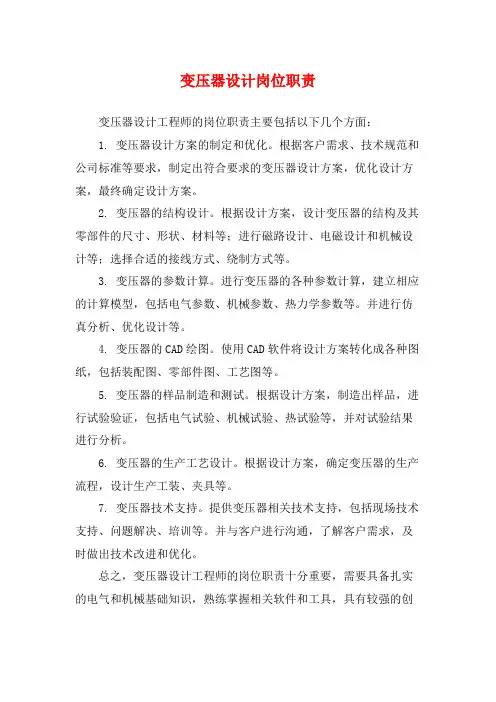

变压器设计岗位职责
变压器设计工程师的岗位职责主要包括以下几个方面：
1. 变压器设计方案的制定和优化。

根据客户需求、技术规范和公司标准等要求，制定出符合要求的变压器设计方案，优化设计方案，最终确定设计方案。

2. 变压器的结构设计。

根据设计方案，设计变压器的结构及其零部件的尺寸、形状、材料等；进行磁路设计、电磁设计和机械设计等；选择合适的接线方式、绕制方式等。

3. 变压器的参数计算。

进行变压器的各种参数计算，建立相应的计算模型，包括电气参数、机械参数、热力学参数等。

并进行仿真分析、优化设计等。

4. 变压器的CAD绘图。

使用CAD软件将设计方案转化成各种图纸，包括装配图、零部件图、工艺图等。

5. 变压器的样品制造和测试。

根据设计方案，制造出样品，进行试验验证，包括电气试验、机械试验、热试验等，并对试验结果进行分析。

6. 变压器的生产工艺设计。

根据设计方案，确定变压器的生产流程，设计生产工装、夹具等。

7. 变压器技术支持。

提供变压器相关技术支持，包括现场技术支持、问题解决、培训等。

并与客户进行沟通，了解客户需求，及时做出技术改进和优化。

总之，变压器设计工程师的岗位职责十分重要，需要具备扎实的电气和机械基础知识，熟练掌握相关软件和工具，具有较强的创
新和解决问题的能力，具有良好的沟通能力及团队协作精神，为公司的业务提供强有力的技术支持。
