protel元件名称

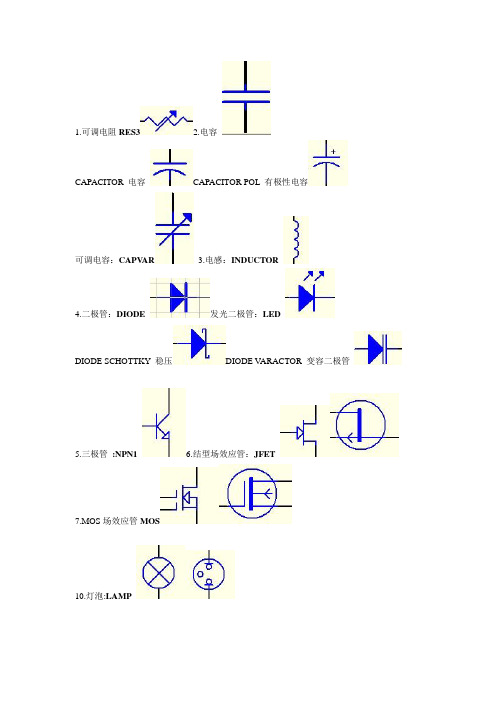

1.可调电阻RES32.电容CAPACITOR 电容CAPACITOR POL 有极性电容可调电容：CAPV AR 3.电感：INDUCTOR4.二极管：DIODE发光二极管：LEDDIODE SCHOTTKY 稳压DIODE V ARACTOR 变容二极管5.三极管:NPN16.结型场效应管：JFET7.MOS场效应管MOS10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP13.开关;SW-PB AND 与门ANTENNA 天线I BA TTERY 直流电源BELL 铃,钟BRIDGE1 整流桥(二极管)BRIDGE2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口ELECTRO 电解电容FUSE 熔断器METER 仪表MOTOR AC 交流电机MICROPHONE 麦克风MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN-PHOTO 感光三极管OR 或门PHOTO 感光二极管NPN DAR三极管POT 滑线变阻器RESISTOR BRIDGE 桥式电阻RESPACK排阻SCR 晶闸管PLUG AC FEMALE 三相交流插头SOCKET 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW-DPDT 双刀双掷开关SW-SPST 单刀单掷开关THERMISTOR 电热调节器TRANS1 变压器TRIAC 三端双向可控硅TRIODE 三极真空管V ARISTOR 变阻器ZENER 齐纳二极管。

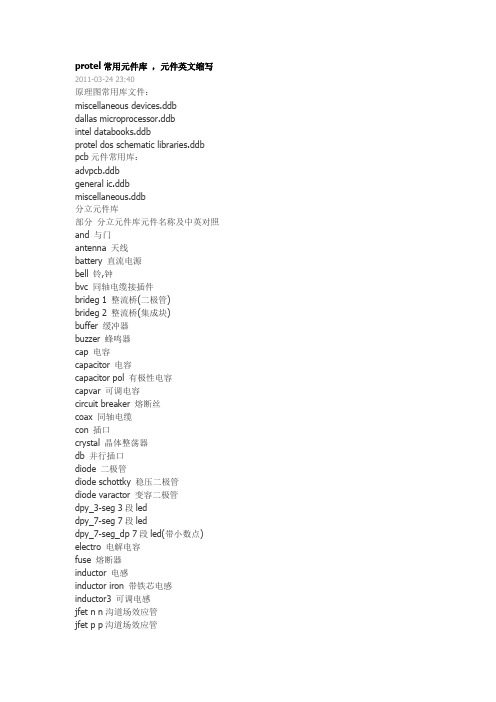

protel常用元件库，元件英文缩写2011-03-24 23:40原理图常用库文件：miscellaneous devices.ddbdallas microprocessor.ddbintel databooks.ddbprotel dos schematic libraries.ddb pcb元件常用库：advpcb.ddbgeneral ic.ddb miscellaneous.ddb分立元件库部分分立元件库元件名称及中英对照and 与门antenna 天线battery 直流电源bell 铃,钟bvc 同轴电缆接插件brideg 1 整流桥(二极管)brideg 2 整流桥(集成块)buffer 缓冲器buzzer 蜂鸣器cap 电容capacitor 电容capacitor pol 有极性电容capvar 可调电容circuit breaker 熔断丝coax 同轴电缆con 插口crystal 晶体整荡器db 并行插口diode 二极管diode schottky 稳压二极管diode varactor 变容二极管dpy_3-seg 3段leddpy_7-seg 7段leddpy_7-seg_dp 7段led(带小数点) electro 电解电容fuse 熔断器inductor 电感inductor iron 带铁芯电感inductor3 可调电感jfet n n沟道场效应管jfet p p沟道场效应管lamp nedn 起辉器led 发光二极管meter 仪表microphone 麦克风mosfet mos管motor ac 交流电机motor servo 伺服电机nand 与非门nor 或非门not 非门npn npn三极管npn-photo 感光三极管opamp 运放or 或门photo 感光二极管pnp 三极管npn dar npn三极管pnp dar pnp三极管pot 滑线变阻器pelay-dpdt 双刀双掷继电器res1.2 电阻res3.4 可变电阻resistor bridge ? 桥式电阻respack ? 电阻scr 晶闸管plug ? 插头plug ac female 三相交流插头socket ? 插座source current 电流源source voltage 电压源speaker 扬声器sw ? 开关sw-dpdy ? 双刀双掷开关sw-spst ? 单刀单掷开关sw-pb 按钮thermistor 电热调节器trans1 变压器trans2 可调变压器triac ? 三端双向可控硅triode ? 三极真空管varistor 变阻器zener ? 齐纳二极管dpy_7-seg_dp 数码管其他元件库protel dos schematic 4000 cmos .lib40.系列cmos管集成块元件库4013 d 触发器4027 jk 触发器protel dos schematic analog digital.lib 模拟数字式集成块元件库ad系列dac系列hd系列mc系列protel dos schematic comparator.lib 比较放大器元件库protel dos shcematic intel.lib intel公司生产的80系列cpu集成块元件库protel dos schematic linear.lib 线性元件库例555protel dos schemattic memory devices.lib 内存存储器元件库protel dos schematic synertek.lib sy系列集成块元件库protes dos schematic motorlla.lib 摩托罗拉公司生产的元件库protes dos schematic nec.lib nec公司生产的集成块元件库protes dos schematic operationel amplifers.lib 运算放大器元件库protes dos schematic ttl.lib 晶体管集成块元件库74系列protel dos schematic voltage regulator.lib 电压调整集成块元件库protes dos schematic zilog.lib 齐格格公司生产的z80系列cpu集成块元件库元件属性对话框中英文对照lib ref 元件名称footprint 器件封装designator 元件称号part 器件类别或标示值schematic tools 主工具栏writing tools 连线工具栏drawing tools 绘图工具栏power objects 电源工具栏digital objects 数字器件工具栏simulation sources 模拟信号源工具栏pld toolbars 映象工具栏########### DXP2004下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

protel99se一般元件封装形式元件名称/元件所属SCH库/元件封装/元件所属PCB库/RES1/RES2（电阻）Miscellaneous Devices.ddbAXIAL0.3---AXIAL1.00603,0805,1206Advpcb.DdbCAP（电容）Miscellaneous Devices.ddbRAD0.1----RAD0.40603,0805,1206Advpcb.DdbELECTRO1/ELECTRO2（电解电容）Miscellaneous Devices.ddbRB.2/.4----RB.5/1.0Advpcb.DdbPOT1/POT2（电位器）Miscellaneous Devices.ddbVR1----VR5Advpcb.DdbDIODE（二极管）Miscellaneous Devices.ddbDIODE0.4/DIODE0.7Advpcb.DdbNPN /PNP（三极管）Miscellaneous Devices.ddbTO-3,TO-5,TO-18,TO-92A等Advpcb.Ddb电源稳压块(78和79系列)Protel DOSSchematic Libraries.ddbTO-126，TO-220Advpcb.DdbTO-220International Rectifiers.ddbBRIDGE1/BRIDGE2（整流桥）Miscellaneous Devices.ddbD-37，D-44，D-46等International Rectifiers.ddbCON(单排插针座) Miscellaneous Devices.ddbSIP系列Advpcb.DdbDB(双排插针座) Miscellaneous Devices.ddbDB系列Advpcb.Ddb双列直插元件（常见的集成电路芯片）DIP系列Advpcb.Ddbprotel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPVAR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

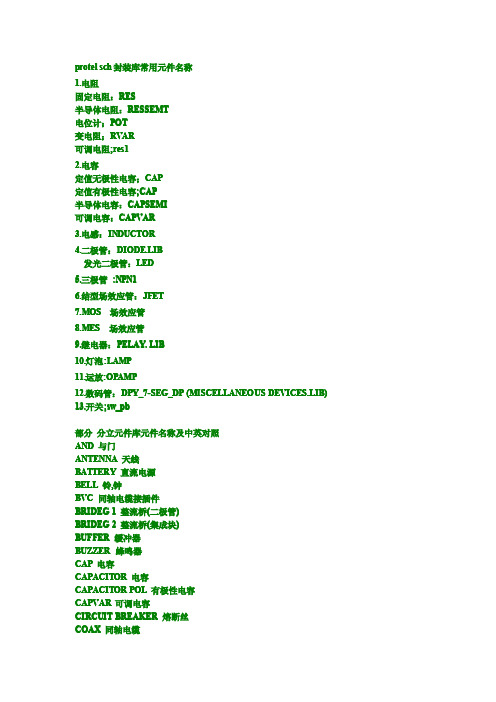

protel sch封装库常用元件名称1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res12.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管:NPN16.结型场效应管：JFET7.MOS场效应管8.MES场效应管9.继电器：PELAY.LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP(MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb部分分立元件库元件名称及中英对照AND与门ANTENNA天线BATTERY直流电源BELL铃,钟BVC同轴电缆接插件BRIDEG1整流桥(二极管)BRIDEG2整流桥(集成块)BUFFER缓冲器BUZZER蜂鸣器CAP电容CAPACITOR电容CAPACITOR POL有极性电容CAPVAR可调电容CIRCUIT BREAKER熔断丝COAX同轴电缆CON插口CRYSTAL晶体整荡器DB并行插口DIODE二极管DIODE SCHOTTKY稳压二极管DIODE VARACTOR变容二极管DPY_3-SEG3段LEDDPY_7-SEG7段LEDDPY_7-SEG_DP7段LED(带小数点) ELECTRO电解电容FUSE熔断器INDUCTOR电感INDUCTOR IRON带铁芯电感INDUCTOR3可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP灯泡LAMP NEDN起辉器LED发光二极管METER仪表MICROPHONE麦克风MOSFET MOS管MOTOR AC交流电机MOTOR SERVO伺服电机NAND与非门NOR或非门NOT非门NPN NPN三极管NPN-PHOTO感光三极管OPAMP运放OR或门PHOTO感光二极管PNP三极管NPN DAR NPN三极管PNP DAR PNP三极管POT滑线变阻器PELAY-DPDT双刀双掷继电器RES1.2电阻RES3.4可变电阻RESISTOR BRIDGE?桥式电阻RESPACK?电阻SCR晶闸管PLUG?插头PLUG AC FEMALE三相交流插头SOCKET?插座SOURCE CURRENT电流源SOURCE VOLTAGE电压源SPEAKER扬声器SW?开关SW-DPDY?双刀双掷开关SW-SPST?单刀单掷开关SW-PB按钮THERMISTOR电热调节器TRANS1变压器TRANS2可调变压器TRIAC?三端双向可控硅TRIODE?三极真空管VARISTOR变阻器ZENER?齐纳二极管DPY_7-SEG_DP数码管SW-PB开关元件属性对话框中英文对照Lib ref元件名称Footprint器件封装Designator元件称号Part器件类别或标示值Schematic Tools主工具栏Tools连线工具栏WritingWritingToolsDrawing Tools绘图工具栏稳压二极管ZENER DIODE肖特基二极管SCHOTTKY DIODE 二极管DIODE变容二极管VARIODE三极管TRANSISTOR电感INDUCTOR磁环EMIFIL电阻RESISTOR电容CAPACITY晶振CRYSTAL涤纶电容MYLAR CAP电解电容ELECT CAP瓷片电容CERAMIC CAP安规电容FILM CAP。

1.电阻原理图中常用的名称为RES1-RES4；引脚封装形式：AXIAL系列从AXIAL-0.3到AXIAL-1.0，后缀数字代表两焊盘的间距，单位为Kmil.2.电容原理图中常用的名称为CAP（无极性电容）、ELECTRO（有极性电容）引脚封装形式：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.03.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-54.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）引脚封装形式：DIODE0.4和DIODE 0.7;5.三极管原理图中常用的名称为NPN，NPN1和PNP，PNP1；引脚封装形式TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）7.场效应管原理图中常用的名称为JFET N（N沟道结型场效应管），JFET P（P沟道结型场效应管）MOSFET N（N沟道增强型管）MOSFET P（P沟道增强型管）引脚封装形式与三极管同。

8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

10.双列直插元件原理图中常用的名称为根据功能的不同而不同，引脚封装形式DIP系列11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO V;w电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）B7N!?B T*i0 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

p r o t e l元件名称protel 元件名称AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器 RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻 RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头 SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管 SPEEKER 蜂鸣器74Ls00 与非门 74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

常用元件电气及封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE 的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN （N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

目录索引Miscellaneous Devices库元器件英文名中文译名NPN NPN型三级管PNP PNP型三级管以A开头的元器件ADC 模数转换器Antenna 天线以B开头的元器件Battery 直流电源Bell 铃,钟（喇叭）Bridge 整流桥(二极管) Buzzer 蜂鸣器以C开头的元器件Cap 电容Cap Feed 穿心电容Cap Pol 有极性电容Cap Var 可调电容Circuit Breaker 熔断丝Coax 同轴电缆以D开头的元器件D Schottky 稳压二极管D Varactor 变容二极管D Zener 稳压二极管元器件英文名中文译名Diac-NPN 双向触发二极管（NPN）Diac-PNP 双向触发二极管（PNP）Diode 晶体二极管Diode-10TQ035 肖特二极管Diode BBY31 变容真空二极管D Tunnel 1 江崎二极管DPY 数码管DPY Overflow 进位显示数码管Dpy 16-seg 16段数码管以F开头的元器件Fuse 保险丝Fuse 保险丝Fuse Thermal 温度保险丝以I开头的元器件IGBT-N 绝缘栅双极型晶体管IGBT-P 绝缘栅双极型晶体管Inductor adj 可变电感Inductor iron adj 有芯可变电感Inductor iron dot 电感Inductor iron 电感Inductor Isolated 电感Inductor 电感1以J开头的元器件元器件英文名中文译名JFET-N 场效应晶体管Jumper 跳线以L开头的元器件Lamp 照射器Lamp 照射器LED 发光二极管以M开头的元器件Mesfet 场效应晶体管Meter 测量器Mic 麦克风Mic 麦克风MOSFET-2GN 金氧半场效晶体管MOSFET-N 金氧半场效晶体管MOTOR 马达以N开头的元器件NEON 氖气灯NMOS NMOS（N沟道场效应管）NPN NPN型三极管以O开头的元器件OP AMP 集成运算放大器以P开头的元器件PHOTO NPN 光敏三极管（NPN）PLL 锁相环PUT 可编程单结晶体PORT 端口元器件英文名中文译名以R开头的元器件RELAY 继电器RES 电阻以S开头的元器件SCR 晶闸管SPEAKER 扬声器SW 开关以T开头的元器件TRANS 变压器Tranzorb 矽二极体Triac 三端双向可控硅Tube 6L6GC 电子管6L6GCTube 6SN7 电子管6SN7Tube 12AU7 电子管12AU7Tube 12AX7 电子管12AX7Tube 5879 电子管5879Tube 7199 电子管7199Tube Triode 三极真空管以U开头的元器件UJT-N N型单结晶体管UJT-P P型单结晶体管2以V开头的元器件Volt Reg 电压调节器以X开头的元器件XTAL 晶振Miscellaneous Connectors库元器件英文名中文译名以B开头的元器件BNC 接头以C开头的元器件COAX-F 同轴电缆COAX-M 同轴电缆CON EISAE 总线插口Connector 连接器以E开头的元器件Edge Con 印刷板连接器（类似内存的插接口）以H开头的元器件Header 插头以M开头的元器件MHDR 插头以P开头的元器件Phonejack Stereo SW 立体声耳机插座PLUG 插头PS2-6PIN PS2 接口，俗称“小口”PWR2.5 电源以R开头的元器件RCA 高频线接插器以S开头的元器件SMB 连接器Socket 插座3元件图元件中英文名对照功能备注NPN 三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

Protel99se元件库清单1 框架结构：分为原理图元件库和PCB元件库两个库,每个库做为一个单独的设计项目1.1 依据元器件种类，原理图元件库包括以下16个库：1.1.1 单片机1.1.2 集成电路1.1.3 TTL74系列1.1.4 COMS系列1.1.5 二极管、整流器件1.1.6 晶体管：包括三极管、场效应管等1.1.7 晶振1.1.8 电感、变压器件1.1.9 光电器件：包括发光二极管、数码管等1.1.10 接插件：包括排针、条型连接器、防水插头插座等1.1.11 电解电容1.1.12 钽电容1.1.13 无极性电容1.1.14 SMD电阻1.1.15 其他电阻：包括碳膜电阻、水泥电阻、光敏电阻、压敏电阻等1.1.16 其他元器件：包括蜂鸣器、电源模块、继电器、电池等1.2 依据元器件种类及封装，PCB元件封装库包括以下11个库：1.2.1 集成电路（直插）1.2.2 集成电路（贴片）1.2.3 电感1.2.4 电容1.2.5 电阻1.2.6 二极管整流器件1.2.7 光电器件1.2.8 接插件1.2.9 晶体管1.2.10 晶振1.2.11 其他元器件2 PCB元件库命名规则2.1 集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2.2 集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm2.3 电阻2.3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装2.3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装2.3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装2.4 电容2.4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装2.4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil的SMT独石电容封装2.4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装2.5 二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41482.6 晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名2.7 晶振HC-49S,HC-49U为表贴封装，A T26,A T38为圆柱封装，数字表规格尺寸如：A T26表示外径为2mm，长度为8mm的圆柱封装2.8 电感、变压器件电感封封装采用TDK公司封装2.9 光电器件2.9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管2.9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管2.9.3 数码管使用器件自有名称命名2.10 接插件2.10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm的7针脚单排插针2.10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm的10针脚双排插针2.10.3 其他接插件均按E3命名2.11 其他元器件详见《Protel99se元件库清单》3 SCH元件库命名规则3.1 单片机、集成电路、二极管、晶体管、光电器件按照器件自有名称命名3.2 TTL74系列和COMS系列是从网上找的元件库，封装和编码需要在画原理图时重新设定3.3 电阻3.3.1 SMD电阻用阻值命名，后缀加-F表示1%精度，如果一种阻值有不同的封装，则在名称后面加上封装如：3.3-F-1812表示的是精度为1%，封装为1812，阻值为3.3欧的电阻3.3.2 碳膜电阻命名方法为：CR+功率-阻值如：CR2W-150表示的是功率为2W，阻值为150欧的碳膜电阻3.3.3 水泥电阻命名方法为：R+型号-阻值如：R-SQP5W-100表示的是功率为5W，阻值为100欧的水泥电阻3.3.4 保险丝命名方法为：FUSE-规格型号，规格型号后面加G则表示保险管如：FUSE-60V/0.5A表示的是60V,0.5A的保险丝3.4 电容3.4.1 无极性电容用容值来命名，如果一种容值有不同的封装，则在容值后面加上封装。
