正交编码器工作原理
正交编码器是一种将位置信息转化为二进制编码的装置,常用于测量旋转位置、位置跟踪和运动控制等应用中。
其工作原理如下:
1. 正交编码器通常由一个光源、一个旋转的编码盘和一个光传感器组成。
光源会照射在编码盘上,而光传感器会检测光线经编码盘反射回来的情况。
2. 编码盘上的标记通常是一系列等间距的线条或孔洞,称为“格栅”。
这些线条或孔洞分布在同心的圆周上,形成环形编码盘。
3. 光传感器通常由两个光电二极管(通常称为A相和B相)构成,位于编码盘两个不同的位置上。
这两个光电二极管能够感测到编码盘上的格栅。
4. 当编码盘旋转时,光源通过孔洞或线条的遮挡情况会改变,从而影响到光传感器感测到的光强度。
根据感测到的光强度变化,可以确定编码盘的旋转方向和旋转距离。
5. 通过检测A相和B相的输出信号变化,可以确定旋转的方向。
如果A相的变化在B相之前发生,表示逆时针旋转;反之表示顺时针旋转。
6. 正交编码器还可以通过鉴频电路(quadrature decoding)分析A相和B相的脉冲,实现更高精度的位置测量。
鉴频电路
可以确定脉冲的相对相位,进而计算出旋转的角度和速度。
总的来说,正交编码器通过检测编码盘上的光线遮挡情况,利用光传感器感测器件将这些信息转换为电信号。
通过分析和解码这些电信号,可以获取旋转的位置、方向和速度等信息。
正交编码器测电机速度原理-回复正交编码器是一种用于测量电机速度的重要传感器。
它通过使用光电原理来检测电机轴上的运动,首先我们来了解一下它的原理。
正交编码器通常由两个光电传感器和一组特殊编码盘组成。
这组编码盘通常由一个主轴盘和一个从轴盘组成。
主轴盘固定在电机轴上,而从轴盘则与电机的输出轴直接连接。
主轴盘和从轴盘之间形成一个小间隙,通过这个间隙可以使光线通过。
光电传感器通常由一个发光二极管(LED)和一个光敏二极管(Photodiode)组成。
光从LED发射出来,经过间隙后,被光敏二极管接收。
根据光的强度变化,光敏二极管可以识别出电机轴上的运动。
编码盘上有许多刻痕,它们按照特定的模式排列。
这些刻痕可以被主轴盘和从轴盘上的光电传感器识别出来。
通过观察光强的变化,光敏二极管可以记录电机轴的运动。
正交编码器最重要的特点是可以测量出电机的速度和方向。
光电传感器可以检测到刻痕的变化,并将这些变化转化为电信号。
这些电信号可以用来计算电机的转速和方向。
具体实现这一功能的方法是通过计算电信号的频率和相位差。
频率表示电机的转速,而相位差表示电机运动的方向。
当电机转速很低时,光电传感器可以很容易地检测到刻痕的变化,并且能够准确地计算出电机的转速和方向。
然而,当电机转速非常高时,光电传感器的检测能力会受到限制。
为了解决这个问题,正交编码器还需要使用一种称为“插值器”的电路来提高测量的准确性。
插值器是一种特殊的电路,可以在光电传感器的基础上进一步提高测量的精度。
它通过进一步分析光信号的变化,并根据这些变化来计算电机的转速和方向。
插值器的工作原理是通过在光电传感器的输出信号中插入一组额外的脉冲信号来实现的。
这些额外的脉冲信号可以进一步细化测量的精度,并且可以在电机转速非常高的情况下提供更加准确的测量结果。
总的来说,正交编码器是一种非常重要的测量电机速度的传感器。
它通过利用光电原理来检测电机轴上的运动,并能够提供非常准确的测量结果。
正交编码器解码器电路设计论文正交编码器解码器电路设计论文正交编码器是一种常见的电子元器件,主要用于数字信号的传输与处理。
它可以将输入的数字信号进行编码,从而提高信号的稳定性和可靠性。
同时,正交编码器还能实现信号的高速传输和多路复用等功能,因此在通信领域得到了广泛的应用。
然而,正交编码器的应用还面临着一些挑战,例如编码解码效率低下、噪声干扰等问题。
为了解决这些问题,研究者们开展了大量的工作,并提出了各种改进的算法和电路设计方案。
本文将介绍其中一种常见的正交编码器解码器电路设计,并分析其原理、特点和优缺点。
一、正交编码器电路设计正交编码器的原理是利用两路正交的信号进行编码,即对输入信号进行正交幅度调制,将其转化成两路正交的信号。
这两路信号分别称为I路和Q路,可以分别表示输入信号的正弦和余弦分量。
通过这种方式,可以大幅度提高信号的抗干扰能力和可靠性。
在正交编码器电路中,采用的是相移键控调制器(PSK)的电路结构。
具体来说,输入信号首先进入相移器,经过相移后与本振信号进行混频,然后通过低通滤波器进行滤波,得到I路和Q路的信号。
最终,两路信号分别经过叠加器进行加法运算,得到编码后的输出信号。
二、正交解码器电路设计与正交编码器相对应,正交解码器是将编码后的信号进行解码的关键设备。
它主要包括正交解调器和解调后继电路两部分。
其中,正交解调器是用于将输入信号进行解调的电路,解调后继电路则是将信号解调后进行滤波、逆变等处理。
正交解调器电路可以分为两类,一类是折叠式解调器,另一类是二相式解调器。
折叠式解调器的主要特点是简单、易于实现。
它采用的是对称反相器和滤波器的组合,可以将编码后的信号进行解调,并得到I路和Q路的信号。
但是,由于其存在折叠现象,会导致信号的失真和抗干扰能力不足。
因此,在高频率和高精度的情况下,折叠式解调器的应用范围有限。
相比之下,二相式解调器则可以更好地解决失真和抗干扰能力的问题。
它采用的是两路相差90度的解调信号,可以实现正交解调。
正交编码原理及波形-概述说明以及解释1.引言1.1 概述正交编码是一种在通信系统中广泛应用的编码技术,通过将信息信号与正弦、余弦基波进行正交编码,实现了信号在传输过程中的可靠性和稳定性。
在数字通信系统中,正交编码能够有效地降低信号传输过程中的误码率,提高系统的抗干扰能力,同时也能够提高信号传输的效率。
本文将深入探讨正交编码的原理及其在通信系统中的应用,并分析正交编码波形的特点,希望能为读者提供一些有益的信息和启发。
1.2 文章结构文章结构部分应该包括对整篇文章的框架和内容安排进行简要介绍,以便读者对整个文章有一个整体的了解。
在这部分内容中,可以提及本文主要分为引言、正文和结论三个部分,每个部分的重点内容和目的。
具体内容可以为:"本文主要分为引言、正文和结论三个部分。
在引言部分,将介绍正交编码的概念和基本原理,以及本文的目的和结构安排。
接着,在正文部分,将深入探讨正交编码的原理和应用,并分析正交编码的波形特点。
最后,在结论部分,将对正交编码原理进行总结,展望其未来应用前景,并进行最终的结语。
通过这样的结构安排,读者可以全面了解正交编码的相关知识和应用,从而更好地理解本文的内容。
"1.3 目的本文的目的是探讨正交编码的基本原理及其在通信领域的应用。
通过对正交编码的原理进行深入剖析,我们可以更好地理解其在数字通信中的重要性和作用。
同时,通过分析正交编码的波形特点,我们可以更好地了解信号在传输过程中的表现形式。
最终,本文旨在为读者提供关于正交编码的全面理解,以便进一步探讨其在实际应用中的重要性和潜在价值。
2.正文2.1 正交编码原理正交编码是一种通过在通信系统中引入正交基函数来实现数据传输的编码方式。
其基本原理是将原始信号分解为正交向量(即互相垂直的向量),然后在每个独立的向量上进行编码和调制。
在正交编码中,通常使用正交基函数来表示信号空间。
常见的正交编码方式包括正交振幅调制(QAM)、正交频分复用(OFDM)等。

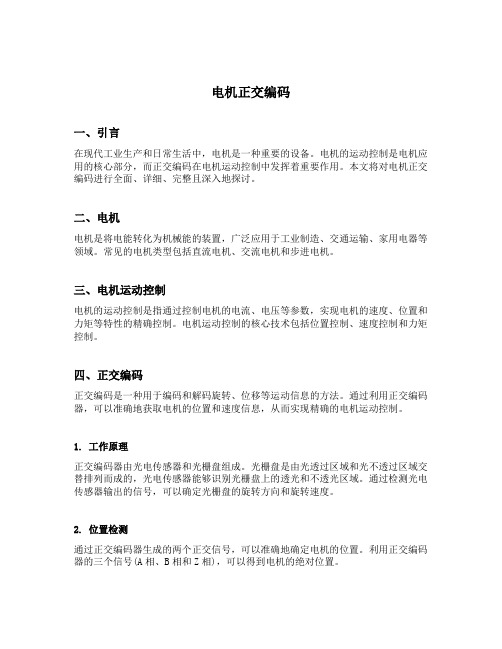

电机正交编码一、引言在现代工业生产和日常生活中,电机是一种重要的设备。
电机的运动控制是电机应用的核心部分,而正交编码在电机运动控制中发挥着重要作用。
本文将对电机正交编码进行全面、详细、完整且深入地探讨。
二、电机电机是将电能转化为机械能的装置,广泛应用于工业制造、交通运输、家用电器等领域。
常见的电机类型包括直流电机、交流电机和步进电机。
三、电机运动控制电机的运动控制是指通过控制电机的电流、电压等参数,实现电机的速度、位置和力矩等特性的精确控制。
电机运动控制的核心技术包括位置控制、速度控制和力矩控制。
四、正交编码正交编码是一种用于编码和解码旋转、位移等运动信息的方法。
通过利用正交编码器,可以准确地获取电机的位置和速度信息,从而实现精确的电机运动控制。
1. 工作原理正交编码器由光电传感器和光栅盘组成。
光栅盘是由光透过区域和光不透过区域交替排列而成的,光电传感器能够识别光栅盘上的透光和不透光区域。
通过检测光电传感器输出的信号,可以确定光栅盘的旋转方向和旋转速度。
2. 位置检测通过正交编码器生成的两个正交信号,可以准确地确定电机的位置。
利用正交编码器的三个信号(A相、B相和Z相),可以得到电机的绝对位置。
3. 速度检测正交编码器还能够提供电机的速度信息。
通过对正交编码器输出信号的频率进行计数,可以确定电机的转速。
4. 精度要求正交编码器的精度对电机运动控制至关重要。
较高精度的正交编码器能够提供更准确的位置和速度信息,从而实现更精确的电机运动控制。
五、应用场景正交编码在众多电机应用场景中发挥着重要作用,其中包括:1.机床加工:正交编码器能够提供高精度的位置和速度信息,用于控制机床的刀具位置和加工速度,实现高效而精确的加工过程。
2.自动化仓储系统:正交编码器用于控制自动化仓储系统中的输送带、堆垛机等设备,确保物料的准确定位和流畅运输。
3.机器人控制:正交编码器被广泛应用于工业机器人的关节控制和末端执行器的位置控制,实现精确而灵活的机器人运动。
正交编码器原理
正交编码器是一种常用的位置传感器,其原理是利用光电原理将机械位移转换为光电信号,再通过信号处理电路将光电信号转换为数字信号,从而实现对位置的准确检测和测量。
正交编码器的原理和工作方式对于了解其性能和应用具有重要意义。
正交编码器由光栅板和光电传感器组成。
光栅板上有平行的光栅线,光栅线和光栅板之间的相位差为90度,这样就形成了两路正交的光栅信号。
当光栅板随着被测物体的运动而移动时,光栅线会遮挡光电传感器,从而产生光电信号。
由于两路光栅信号的相位差为90度,因此可以通过这两路信号的相位差来确定被测物体的运动方向和位移量。
在正交编码器中,光电传感器会将光电信号转换为模拟电压信号,然后经过信号处理电路进行放大、滤波和数字化处理,最终输出为数字脉冲信号。
这些数字脉冲信号可以通过计数器进行计数和积分,从而实现对被测物体的位置进行精确的测量和控制。
正交编码器具有高精度、高分辨率、抗干扰能力强等优点,因此被广泛应用于数控机床、机器人、印刷设备、电子设备等领域。
在数控机床上,正交编码器可以实现对工件的精确定位和运动控制;在机器人领域,正交编码器可以实现对机器人末端执行器的精确控
制和轨迹规划。
总之,正交编码器是一种重要的位置传感器,其原理是利用光
电原理将机械位移转换为数字信号,具有高精度、高分辨率和抗干
扰能力强的优点,被广泛应用于工业自动化领域。
对正交编码器的
原理和工作方式有深入的了解,有助于对其性能和应用进行更加全
面和深入的认识。
2007年第4期75用DSP2407以及正交编码信号实现电机测速Motor S p eed Measurin g B ased on DSP2407and Ortho g onal Codes浙江电力ZHE J IANG E LECT RIC POWER光编码器精度高、抗磁干扰性能好、响应速度快,采用光编码组成的电机测速装置能够较好地适应电机周围的环境,提高测量精度。
脉冲边缘振荡容易使电子元件错误判较,导致测速误差。
采用正交编码信号能有效消除脉冲边缘振荡的影响。
普通的单片机几乎不能正确地检出正交编码。
而DSP2407拥有单周期乘法指令,在捕获正交编码信号时能够及时处理正交编码,并方便地进行标幺化处理。
1正交编码及其测速原理通常情况下如果两个周期为T 的信号S1(t )和S2(t )互相正交[1],即每个传感器发出一个方波与另一个传感器发出的方波异相90°,即两个信号为正交编码。
正交编码具有良好的抗噪性能,能有效消除脉冲边缘振荡造成的干扰,在测速时能有效提高准确性。
采用在固定时间间隔内数正交编码器脉冲数量的方法估算速度和加速度[2]。
两个正交编码的输入脉冲的两个边沿均被正交编码器脉冲(QEP )接口计数,QEP 电路产生的时钟频率是每个输入序列频率的四倍[3],并接入到通用定时器2或4。
在计数测量速度的同时,对每周的整倍数波形和不足整数倍的波形分别进行统计,由于码盘上的缝隙是均匀分布的,所以可以根据整圈的码数和当前零散码数的比值得出当前码盘所在的角度,因此只要知道码盘的初始位置就能测算出码盘当前的位置。
通过检验电机轴上的光学编码器产生正交编码脉冲序列中哪个序列领先,即可确定计数器增减。
如果编码器A 序列领先,则计数器增加。
如果编码器B 序列领先,那么计数器减少。
QEP 电路的方向检测逻辑测定哪个脉冲序列的相位领先来产生方向信号作为通用定时器2或4的方向输入。
如果CAP1/QEP1(EV B 为CAP4/QEP3)的输入为领先相位,选定的计数器递增计数;如果CAP2/QEP2(EV B 为CAP5/QEP4)输入的相位领先,则计数器递减计数。
正交编码器原理
正交编码器是一种常用于测量和控制系统中的传感器,它能够将旋转或线性运动转换为数字信号输出。
在工业自动化和机器人领域,正交编码器被广泛应用于测量转速、位置和位移等参数。
本文将介绍正交编码器的原理及其工作方式。
正交编码器由两个信号轨道组成,分别为A相和B相。
这两个信号轨道的波形之间存在90度的相位差,因此称为正交。
当编码器轴旋转或线性运动时,A相和B相信号的脉冲数量和相位变化可以反映出轴的运动状态。
通过对这些信号进行解码,可以准确地获取到轴的位置和速度信息。
正交编码器的工作原理基于光电转换技术。
在编码器的转动部件上安装有透明和不透明的光栅,当光栅与光电传感器之间的光线被遮挡或透过时,就会产生脉冲信号。
这些脉冲信号经过信号处理电路后,可以转换为与运动参数相关的数字信号输出。
正交编码器具有高精度、高分辨率和抗干扰能力强的特点。
其高精度和高分辨率可以满足对位置和速度测量的精准要求,而抗干扰能力强则可以保证在恶劣工作环境下的稳定性和可靠性。
在实际应用中,正交编码器通常与控制系统相结合,用于实现精密定位、速度闭环控制等功能。
通过对编码器输出信号的解码和处理,可以实现对运动系统的精确控制,从而提高生产效率和产品质量。
总之,正交编码器是一种重要的测量和控制设备,它通过光电转换技术将机械运动转换为数字信号输出,具有高精度、高分辨率和抗干扰能力强的特点。
在工业自动化和机器人领域具有广泛的应用前景,对提高生产效率和产品质量具有重要意义。
正交编码器一、简介正交编码器(Quadrature Encoder)是一种用于测量物体旋转或线性运动的装置。
它通常由一个旋转轴和一个带有光电传感器的光栅盘组成。
正交编码器可以提供高分辨率的位置和速度测量,因此在很多应用中得到广泛的应用,包括机器人控制、位置测量、电机控制等。
二、工作原理正交编码器使用两个光电传感器来测量物体的位置和运动。
这两个传感器通常被称为A相和B相。
它们被放置在光栅盘上,光栅盘的刻线与传感器之间存在90度的相位差,因此称为“正交编码器”。
当光栅盘旋转时,刻线会经过传感器,传感器会产生相应的输出信号。
根据A相和B相的信号变化,可以确定物体的运动方向和速度。
如果A相的信号先变化,然后是B相,表示物体顺时针旋转;如果B相的信号先变化,然后是A相,表示物体逆时针旋转。
通过计算信号的频率和脉冲数量,可以进一步计算位移和速度。
三、优势正交编码器相对于其他位置传感器具有以下优势:1.高分辨率:正交编码器可以提供非常高的分辨率,通常可以测量到每个脉冲的微小位移。
2.高精度:由于正交编码器的工作原理,其测量精度相对较高,可以达到亚毫米级别。
3.高速测量:正交编码器可以实时测量位置和速度,因此可以适用于高速旋转或线性运动的场景。
4.可靠性:正交编码器的结构相对简单,使用寿命较长,并且不容易受到外界干扰。
四、应用场景正交编码器在各种领域和应用中得到广泛的使用,其中包括但不限于以下方面:1.机器人控制:正交编码器可以用于测量机械臂的末端位置和旋转角度,从而实现精确控制和轨迹规划。
2.位置测量:正交编码器可以用于测量各种设备和仪器的位置,如数控机床、激光切割机等。
3.电机控制:正交编码器可以与电机配合使用,实现精确的位置反馈和速度控制。
4.自动化行业:正交编码器可以用于流水线上的物体检测和定位,实现自动化生产和装配。
五、注意事项在使用正交编码器时,需要注意以下几点:1.安装位置:正交编码器需要正确安装在测量物体上,确保与物体的相对运动一致。
正交编码器原理正交编码器是一种用于数字通信系统的编码器,常用于传输二进制数据。
正交编码器的原理基于将输入数据映射到正交码空间中,以便在接收端更容易进行解码。
以下是正交编码器的基本原理:1.基本概念:正交编码的核心思想是将输入比特流映射到一个正交的码空间,以提高在传输过程中的抗干扰性和可靠性。
2.正交性:在正交编码中,使用了正交的码字,即码字之间的内积为零。
这种特性使得在信道中的干扰可以更容易地被检测和纠正。
3.相位变化:正交编码常常利用相位变化来表示不同的比特。
例如,考虑使用正交相移键控(QPSK)的正交编码,其中每个符号代表两比特,通过相位的不同变化表示不同的比特组合。
4.映射方式:输入比特流经过映射,转换为正交码空间中的点。
这个映射通常采用调制技术,如相移键控(PSK)或正交振幅调制(QAM)。
5.抗多径效应:正交编码器在某种程度上能够抵抗多径效应,因为它使用正交的码字,有助于区分来自不同路径的信号。
6.解调过程:在接收端,正交编码器的信号需要进行解调和解码。
解调过程涉及到从接收到的信号中提取出相位信息,而解码则是将相位信息映射回原始的比特流。
7.误码率性能:正交编码器通常具有较好的误码率性能,尤其是在高信噪比条件下。
这使得它在许多数字通信系统中得到广泛应用。
8.复杂度:正交编码器的复杂度取决于所选择的具体编码方案。
一些正交编码器可能较为简单,而其他可能涉及更复杂的调制和解调技术。
9.应用领域:正交编码器在许多通信系统中使用,如Wi-Fi、蜂窝通信、卫星通信等,以提高通信的可靠性和性能。
总体而言,正交编码器的原理基于将输入数据映射到正交的码空间,以便更好地应对传输中的噪声和干扰。
光电编码器的正交编码脉冲输入到DSP的CAP1/QEP1、CAP2/QEP2脚, 通常选择通用定时器T2 (EVA)对输入的正交脉冲进行解码和计数,要使QEP电路正常工作, 必须使,T2工作在定向增/减模式, 在此模式下,QEP电路不仅为定时器T2提供计数脉冲, 而且还决定了它的计数方向,QEP电路对输入的正交编码脉冲的上升沿和下降沿都进行计数,因此对输入的正交编码脉冲进行4倍频后作为T2的计数脉冲, 并通过QEP电路的方向检测逻辑确定哪个脉冲序列相位超前, 然后产生一个方向信号作为T2的方向输入, 当电机正转时, T2增示计数, 当电机反转时, ,T2减计数。
在QEP模式下,T2CNT计数到边沿时将自动翻转, 当增计数到FFFFH时将返回0重新开始增计数, 当减到0时,翻转到FFFFH重新开始减计数, 由于在采样时间内计数脉冲的数目远小于T2CNT的周期数FFFFH, 所以在增! 减计数过程中至多有一次翻转,
测频法就是在确定的闸门时间Tw内,记录被测信号的变化周期数(或脉冲个数)Nx,则被测信号的频率为:fx=Nx/Tw。
这种方法会产生±1误差(计数脉冲和门控信号不同步而产生)和标准频率误差(所使用的晶振不稳定引起),且±1误差较标准频率误差更大。
为了保证测试精度,一般采用低频端测周高频端测频。
电网频率在50Hz左右,采用测周法能达到较高的精度。
捕获测频原理波形图见图1。
