《预应力张拉》课件一、引言预应力张拉技术是一种广泛应用于土木工程领域的重要技术，其原理是在混凝土结构施工过程中，预先对钢筋进行拉伸，使其产生预应力，从而提高结构的承载能力和抗裂性能。
本课件旨在介绍预应力张拉的基本原理、工艺流程、施工要点及质量控制等方面，帮助读者全面了解预应力张拉技术。
二、预应力张拉的基本原理1. 预应力混凝土的概念（1）提高结构的承载能力：预应力混凝土结构中的预应力钢筋能够在混凝土承受荷载之前预先承担一部分荷载，从而提高结构的承载能力。
（2）改善结构的抗裂性能：预应力混凝土结构中的预应力钢筋能够抵消一部分由于外部荷载产生的拉应力，从而降低混凝土的开裂风险。
（3）节省材料：预应力混凝土结构中的预应力钢筋能够充分利用高强度钢材的性能，从而减小钢筋用量，降低结构自重。
2. 预应力张拉的基本原理预应力张拉是指在预应力混凝土结构施工过程中，通过对钢筋进行拉伸，使钢筋产生预应力，从而在混凝土中形成预压应力的一种技术。
预应力张拉的基本原理如下：（1）拉伸钢筋：在混凝土浇筑前，将钢筋拉伸至一定长度，使钢筋产生预应力。
（2）锚固钢筋：将拉伸后的钢筋锚固在混凝土中，使钢筋保持预应力状态。
（3）施加外部荷载：在混凝土结构承受外部荷载时，预应力钢筋产生的预压应力能够抵消一部分拉应力，从而提高结构的承载能力和抗裂性能。
三、预应力张拉的工艺流程1. 钢筋加工：根据设计要求，将钢筋加工成所需的形状和尺寸。
2. 钢筋锚固：将加工好的钢筋锚固在混凝土中，确保钢筋在张拉过程中不会滑动。
3. 张拉设备准备：根据预应力钢筋的直径和强度，选择合适的张拉设备，并检查设备是否正常。
4. 张拉：按照设计要求，对钢筋进行拉伸，使钢筋产生预应力。
5. 锚固：将张拉后的钢筋锚固在混凝土中，保持预应力状态。
6. 补偿收缩：在张拉过程中，混凝土会产生收缩，需要进行补偿收缩处理，确保预应力效果。
7. 混凝土浇筑：在预应力钢筋张拉和锚固完成后，进行混凝土浇筑。
预应力张拉课件(正文)预应力张拉概述预应力张拉是一种常用的混凝土结构加固和加强的方法，通过在混凝土构件中施加预先设置的拉力，使得结构在受力时能够更好地抵抗外部荷载。
本课件将介绍预应力张拉的原理、施工过程、设备及注意事项。
一、预应力张拉的原理预应力张拉的原理是通过在混凝土构件的预先设置的导向套筒中施加拉力，引起混凝土收缩，从而产生预应力。
这种预应力可以使结构在受力时具有更好的抗荷载能力。
二、预应力张拉的施工过程1. 构件准备在进行预应力张拉之前，需要准备好混凝土构件。
首先，确定需要施加预应力的构件，并进行相关设计。
然后，根据设计要求，制作和浇筑混凝土构件。
2. 钢束布置在混凝土浇筑前，需要根据设计要求在构件中布置预先设置的钢束。
钢束应按照设计要求的数量和位置进行布置，并要求嵌设到混凝土中。
3. 钢束锚固在混凝土浇筑完成后，需要进行钢束的锚固。
首先，在构件中预留好的锚固孔洞中设置钢束的锚固件。
然后，通过锚固件将钢束固定在构件中。
4. 张拉在钢束锚固完成之后，就可以进行预应力张拉了。
根据设计要求和张拉方案，使用张拉设备将钢束上施加的张拉力逐渐增大，直到达到要求的预应力值。
5. 锁固在完成预应力张拉后，需要将钢束的预应力锁定在构件中，防止预应力的丧失。
通过锁固装置，固定钢束的位置，使得预应力得以保持。
6. 切断在完成预应力锁固之后，可以对钢束进行切断，使其与混凝土构件分离。
三、预应力张拉的设备进行预应力张拉需要使用一系列专用设备，包括张拉机、卡盘、跟踪器和压力表等。
这些设备可以控制和监测钢束施加的拉力，保证预应力张拉的准确性和安全性。
四、预应力张拉的注意事项1. 设计准确性在进行预应力张拉之前，需要根据结构需求进行准确的设计。
设计应包括预应力张拉的数量、位置、力值等要求，确保施工过程符合设计要求。
2. 材料质量预应力张拉所使用的钢束和锚固件等材料质量应符合相关规范要求，并经过质量检测合格。
材料质量的好坏将直接影响到预应力张拉的效果和结构的安全性。
预应力张拉标准施工方法图文教学a）张拉钢筋；b）浇筑混凝土；c）放松或切断预应力筋1-锚具；2-台座；3-预应力筋；4-台面；5-张拉千斤顶；6-模板；7-预应力混凝土构件（先张法）（后张法示意）（后张法示意）（后张法示意）一、预应力筋及管道（一）预应力筋（1）每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同一生产工艺的产品组成。
（2）预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：1）钢丝检验每批重量不得大于60t；从每批钢丝中先抽查5%，且不少于5盘，进行形状、尺寸和表面质量检查，检查不合格，则将该批钢丝全数检查。
从检查合格的钢丝中抽查5%，且不少于3盘，在每盘钢丝的两端取样进行抗拉强度、弯曲和伸长率试验。
试验结果有一项不合格则该盘钢丝报废,并从同批次未试验过的钢丝盘中取双倍数量的试样进行该不合格项的复验。
如仍有一项不合格，则该批钢丝为不合格。
2）钢绞线检验每批重量不得大于60t；从每批钢绞线中任取3盘，并从每盘所选的钢绞线端部正常部位截取一根试样，进行表面质量、直径偏差和力学性能试验。
如每批少于3盘，应全数检验。
检验结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复验。
如仍有一项不合格，则该批钢绞线为不合格。
3）精轧螺纹钢筋检验每批重量不得大于60t；对其表面质量应逐根进行外观检查，外观检查合格后每批中任选2根钢筋截取试件进行拉伸试验。
试验结果有一项不合格，则取双倍数量的试样重做试验。
如仍有一项不合格，则该批钢筋为不合格。
（4）存放的仓库应干燥、防潮、通风良好、无腐蚀气体和介质。
存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月。
（5）预应力筋安装时应注意：预应力筋宜使用砂轮锯或切断机切断，不得采用电弧切割。
（二）管道与孔道1．后张有粘结预应力混凝土结构中，预应力筋的孔道一般由浇筑在混凝土中的刚性或半刚性管道构成。

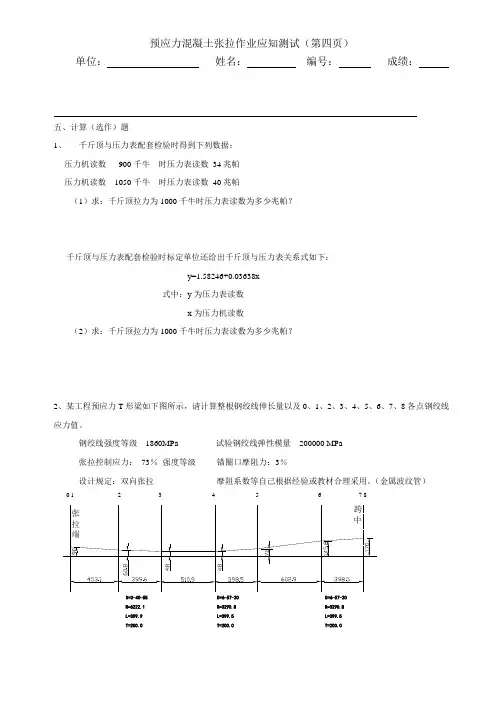

预应力混凝土张拉作业应知测试（第四页）
单位：姓名：编号：成绩：
五、计算（选作）题
1、千斤顶与压力表配套检验时得到下列数据：
压力机读数900千牛时压力表读数34兆帕
压力机读数1050千牛时压力表读数40兆帕
（1）求：千斤顶拉力为1000千牛时压力表读数为多少兆帕？
千斤顶与压力表配套检验时标定单位还给出千斤顶与压力表关系式如下：
y=1.58246+0.03638x
式中：y为压力表读数
x为压力机读数
（2）求：千斤顶拉力为1000千牛时压力表读数为多少兆帕？
2、某工程预应力T形梁如下图所示，请计算整根钢绞线伸长量以及0、1、2、
3、
4、
5、
6、
7、8各点钢绞线应力值。
钢绞线强度等级1860MPa 试验钢绞线弹性模量200000 MPa
张拉控制应力：73％强度等级锚圈口摩阻力：3％
设计规定：双向张拉摩阻系数等自己根据经验或教材合理采用。
（金属波纹管）
0 1 2 3 4 5 6 7 8
D=3-40-55 D=6-57-20 D=6-57-20
R=6222.1 R=3290.8 R=3290.8
L=399.9 L=399.5 L=399.5
T=200.0 T=200.0 T=200.0。
