桥梁预应力智能张拉压浆系统施工工法

某桥梁预应力张拉压浆施工方案本工程为某大型桥梁的预应力张拉压浆施工。

该桥梁全长1500米，采用预应力混凝土结构，设计使用寿命为100年。

为了确保桥梁的施工质量和使用寿命，我们制定了以下详细的预应力张拉压浆施工方案。

准备工作：包括技术交底、材料进场、设备调试等。

张拉：使用千斤顶对钢绞线进行张拉，达到设计应力。

压浆：用压浆泵将特殊配比的浆液压入孔道，填充空隙，保护钢绞线并提高结构性能。

准备工作：组织技术人员进行技术交底，明确施工要求和注意事项；对进场的材料进行检验，确保其符合设计要求；调试设备，确保其正常运转。

孔道制备：采用钻孔机在混凝土构件上钻孔，制备孔道。

注意保证孔道的平直度和清洁度。

穿束：将预应力钢绞线穿过孔道，确保其顺畅无阻。

张拉：使用千斤顶对钢绞线进行张拉。

根据设计要求，设定张拉力和伸长量，确保钢绞线达到设计应力。

压浆：使用压浆泵将特殊配比的浆液压入孔道。

保持一定的压力，确保浆液充分填充空隙，保护钢绞线并提高结构性能。

封锚：完成压浆后，对锚具进行封锚处理。

采用专用封锚材料对锚具进行密封，防止水分和杂物进入锚具。

严格控制材料质量，进场材料必须符合设计要求。

对设备进行定期检查和维护，确保其正常运转。

严格执行张拉和压浆操作规程，确保施工质量。

对施工过程进行实时监控，发现问题及时处理。

对每一道工序进行质量检验，确保符合设计要求。

对危险区域进行隔离，防止非工作人员进入施工现场。

定期检查施工现场的安全状况，及时消除安全隐患。

尽量减少施工噪声和尘土污染，采取降噪和防尘措施。

对废料进行分类处理，可回收利用的尽量回收利用。

合理安排作业时间，尽量避免在夜间施工，减少对周围居民的影响。

与当地环保部门保持沟通，积极配合其监督和管理。

本施工方案旨在为某桥梁预应力张拉压浆施工提供详细的指导。

我们将严格按照此方案进行操作，确保施工质量和使用寿命符合设计要求。

我们将积极采取各项安全和环保措施，为施工人员和周边环境提供保障。

桥梁预应力张拉与压浆技术方案前言：桥梁是连接两个地理位置相对较远的地方的重要工程设施，其稳定性和耐久性对于保证交通安全和正常运行至关重要。

预应力张拉与压浆技术是现代桥梁建设中非常重要的施工工艺之一，可以提高桥梁的承载能力和抗震性能，延长桥梁的使用寿命。

本文将对桥梁预应力张拉与压浆技术进行详细介绍，并提出相应的技术方案。

一、桥梁预应力张拉技术桥梁预应力张拉技术是指采用高强度钢束或钢丝，在桥梁构件内部施加预先的轴向拉力，以改善其力学性能和结构性能的一种方法。

通过预应力张拉技术，可以改善桥梁的抗弯能力、抗剪能力和整体刚度，提高桥梁的承载能力和变形性能。

其主要步骤包括：设计预应力拉索的位置与数目、施工预应力锚固设备、进行张拉并锚固等。

预应力张拉技术方案：1.确定预应力张拉位置和张拉力大小。

根据桥梁的设计要求和负荷条件，确定预应力张拉的位置和张拉力的大小。

通常，预应力张拉的位置应选择在桥梁的受力关键部位，如梁、板、柱的主要受力区域，并根据设计要求施加适当的张拉力。

2.设计预应力拉索的数目和布置方式。

根据桥梁的结构形式和受力特点，确定预应力拉索的数目和布置方式。

常用的预应力拉索有钢束和钢丝，其数目和布置方式应根据桥梁的实际情况进行设计。

3.施工预应力锚固设备。

在进行预应力张拉之前，需要进行预应力锚固设备的施工，确保预应力拉索能够安全稳定地锚固在桥梁构件内部。

常用的预应力锚固设备有锚板、锚固管和锚固套管等。

4.进行预应力张拉和锚固。

在施工过程中，使用预张拉机械设备对预应力拉索进行张拉，使其产生预定的张拉力。

然后，使用预应力锚固设备将预应力拉索稳定地锚固在桥梁构件内部，以实现预应力效果。

二、桥梁压浆技术桥梁压浆技术是指在桥梁构件的内部空隙中进行注浆，以填充空隙、提高桥梁的密实性和耐久性的一种方法。

通过压浆技术，可以填充桥梁构件的空隙和孔洞，排除空气和水分，提高桥梁的强度和抗渗性能。

其主要步骤包括：清洁孔洞表面、灌浆剂配制、注浆设备布置、进行压浆等。

张拉压浆作业指导书工程概况：本标段共有25米箱梁56片，均为K255+522北汪分离立交构件，13米T梁168片，分属3个一等通道3个管线交叉。

一、后张法预应力张拉预制梁板混凝土强度达到设计强度的100%，且龄期不小于7天时可进行张拉预应力钢束，根据图纸要求锚下控制应力25米箱梁为0.75fpk，13米T梁为0.72fpk。

1）后张法预应力张拉的施工工序（见工序框图）后张法预应力施工工序框图2）后张法预应力张拉施工要点（1）孔道预留采用设计规定的材料和方式,拆模后及时用胶带等将锚垫板口有效封闭。

（2）穿束前检查锚垫板和孔道，保证锚垫板位置准确，孔道内畅通，无积水和杂物。

锚下螺旋钢筋采用直径不小于12mm的HPB钢筋，圈数不应少于6圈。

（3）穿束采用人工穿束，穿束前进行编束、编号，采取整束穿束，穿束过程中防止污染，不让钢绞线在地面拖动。

穿束后尽早进行张拉。

预应力混凝土后张梁板在混凝土浇筑之前不得穿束，混凝土浇筑前应在管道内穿硬塑料管，硬塑料管的直径宜小于管道直径1cm。

（4）张拉施工时，严格控制混凝土强度与弹性模量。

锚垫板下及周边混凝土须密实。

宜采用与构件混凝土同条件下养生的混凝土试件进行控制，回弹仪回弹强度值可作为参考。

（5）张拉前对不同类型的孔道进行至少一个孔道的摩阻测试。

根据测试结果对设计张拉控制应力进行修正。

（6）安装智能千斤顶，要保证千斤顶、工作锚、锚垫板三者同心，具与锚垫板垂直。

锚垫板的安装位置必须准确，工作锚必须进槽。

要经常检查工具锚、夹片，防止滑丝。

（7）张拉过程①张拉程序采用智能张拉设备进行张拉作业，对操作人员进行专门培训，确保熟练操作智能张拉设备，具备处理张拉过程中出现问题的能力。

预应力钢绞线张拉顺序严格按照图纸要求进行张拉，千斤顶张拉作用线与预应力钢绞线的轴线重合一致，垂直于锚垫板。

I 、钢绞线的张拉程序如下：0→10%σk →20%σk →100σk (持荷5分钟) →锚固。

铁路预应力混凝土桥梁智能张拉与压浆施工技术规程嘿，朋友们！今天咱就来聊聊铁路预应力混凝土桥梁智能张拉与压浆施工技术规程。

你说这铁路桥梁啊，那可真是好比咱们生活中的大功臣！承载着那么多的重量，让火车能稳稳地跑起来。

那这智能张拉和压浆施工技术呢，就像是给这个大功臣穿上了一身坚固的铠甲。

想象一下，这智能张拉就像是一个超级精准的大力士，能把那钢绞线拉得恰到好处，不多也不少。

它能确保每一根钢绞线都发挥出最佳的作用，让桥梁更结实、更稳固。

要是没有它，那桥梁可就没那么可靠啦！再说说这压浆，它就像是给桥梁的“骨头”注入了营养。

把那些缝隙都填满，让整个结构更加紧密、结实。

这压浆要是没做好，就好像人缺钙一样，容易出问题呀！在施工的时候，可得特别注意一些细节。

比如说，那设备得选好的呀，不能马马虎虎随便找个就行。

就像你去买双好鞋，得合脚、质量好，才能走得稳当。

这施工的过程也得严格按照规程来，不能想当然地乱来。

还有啊，施工人员得有经验、有技术。

他们就像是医生给病人做手术一样，得小心翼翼、精准操作。

要是不小心出了差错，那后果可不堪设想。

这铁路预应力混凝土桥梁智能张拉与压浆施工技术规程，可不是随便说说的。

它就像是一个严格的老师，时刻监督着我们，让我们把工作做好。

只有这样，我们才能造出坚固耐用的铁路桥梁，让火车跑得更稳、更快。

咱可不能小瞧了这技术规程啊！它可是关系到千千万万人的出行安全呢。

想想看，要是桥梁不结实，出了问题，那得影响多少人呀！所以说，我们一定要认真对待，严格按照规程来操作。

这不仅是对工作负责，更是对大家的安全负责。

总之，铁路预应力混凝土桥梁智能张拉与压浆施工技术规程是非常重要的，我们一定要重视起来，把每一个环节都做好，造出让大家都放心的铁路桥梁！。

预应力智能张拉系统在桥梁施工中的应用引言：预应力智能张拉系统是一种在桥梁施工中广泛应用的技术，它通过施加预先设定的预应力力量来提高桥梁的承载能力和使用寿命。

本文将介绍预应力智能张拉系统及其在桥梁施工中的应用，包括系统原理、施工流程和优势。

一、系统原理预应力智能张拉系统是一种将钢束预应力张拉到设计要求的力量的技术。

系统包括张拉设备、钢束、锚具和压力计等组成部分。

在施工过程中，首先将预应力钢束布置在桥梁下部构件内，并通过锚固在桥梁两端，然后使用张拉设备对钢束施加拉力，直至达到设计要求的预应力力量，最后通过锚固固定钢束。

预应力智能张拉系统能够实现自动化控制和数据采集，确保施工过程的准确性和可靠性。

二、施工流程预应力智能张拉系统在桥梁施工中的应用包括以下几个步骤：1. 钢束布置：首先需要根据桥梁的设计要求，在桥梁下部构件内布置预应力钢束。

钢束的布置需要考虑桥梁的结构和荷载特点，以及施工施压的顺序和方法等。

2. 锚固锚具安装：在钢束布置完成后，需要安装锚具。

锚具是将预应力钢束固定在桥梁两端的设备，它的安装位置和方式需要根据桥梁的结构和预应力力量的要求来确定。

3. 张拉施压：张拉施压是预应力智能张拉系统的关键步骤。

通过张拉设备对钢束施加拉力，直至达到设计要求的预应力力量。

张拉施压时需要根据桥梁的结构特点和设计要求来确定施压的顺序和力量。

4. 锚固固定：张拉施压完成后，需要将钢束固定在锚具上，这样可以保证预应力力量的长期保持。

锚固固定的方式和方法需要根据桥梁的结构和预应力力量的要求来确定。

三、优势预应力智能张拉系统在桥梁施工中的应用具有以下优势：1. 提高桥梁的承载能力：预应力智能张拉系统通过施加预应力力量，能够在施工过程中有效地提高桥梁的承载能力。

预应力力量可以使桥梁的荷载分布更加均匀，减少结构的变形和裂缝，提高桥梁的整体性能。

2. 延长桥梁的使用寿命：由于预应力智能张拉系统可以减少桥梁的变形和裂缝，有效地提高桥梁的整体性能，从而延长桥梁的使用寿命。

01张拉1、预应力张拉施工1）项目部提前委托有资质的检测单位做钢绞线松弛、弹模、P锚锚固力、锚口摩阻等试验。

预制T梁砼强度达到设计强度等级的90%，龄期达到7天后方可张拉预应力钢束。

2）预应力钢绞线张拉控制吨位及张拉步骤如下：φS15.2mm 高强度、低松弛钢铰线锚下张拉控制应力为σcon=0.75fpk，张拉步骤为0→初应力→105%σcon（持荷5min 锚固）。

根据现场实际情况，16m、13m的T梁设置2根钢绞线（N1、N2），采用单端张拉；25m、22m的T梁设置3根钢绞线（N1、N2、N3）采用两端对称均匀张拉。

预应力张拉采用LTS-2智能张拉系统，其具体张拉顺序见下表：表1 张拉顺序表3）预应力钢束按张拉控制应力和引伸量双控标准控制，引伸量误差控制在6%以内。

4）对同一张拉截面，断丝率不得大于1%，每束钢绞线断丝、滑丝不得超过一根，不允许整根钢绞线拉断。

5）张拉完成后，校核测得的伸长量与计算伸长量，若两者差值在±6%以内，即合格。

否则应查明原因可采取以下措施：a、重新校准张拉设备；b、对钢绞线作弹性模量检查；c、放松预应力筋更换钢绞线后重新张拉；d、重新测定波纹管孔道的摩阻系数。

2、预应力张拉注意事项为确保预应力质量，要求对张拉工艺、定位钢筋、管道成形严格控制，具体要求如下：1）预应力钢材的断丝、滑丝，不得超过规范规定的要求。

如超过规定数，应进行更换，如不能更换时，可提高其他束的控制力作为补偿，但最大张拉力不得超过钢绞线的标准强度的80%。

2）在张拉完成后，测得的延伸量与计算延伸量之差应在±6%以内，否则应采取以下的若干步骤或全部步骤：A重新校准设备；B对预应力材料做弹性模量检查；C放松预应力钢材重新张拉；D预应力钢绞线用润滑剂以减少磨擦损失，仅水溶性油剂可用于管道系统，且在灌浆前洗掉；E监理工程师对预应力张拉认可后，预应力钢材应予锚固。

放松千斤顶时应避免振动锚具和预应力钢绞线端部；F预应力钢材在监理工程师认可后才可截割露头，梁端锚口应按图纸所示用砂浆封闭。

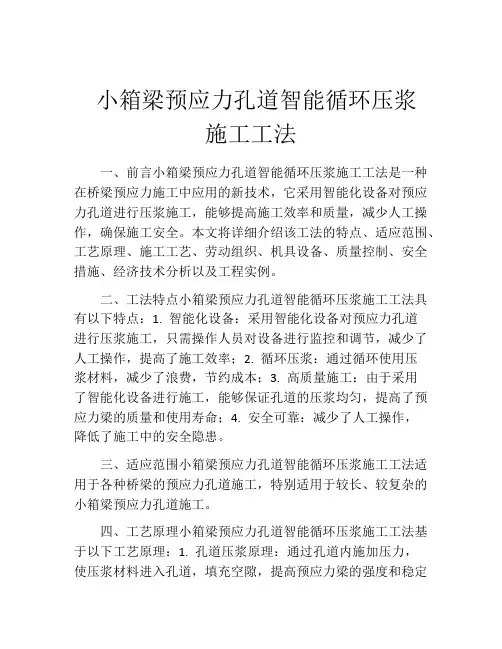

小箱梁预应力孔道智能循环压浆施工工法一、前言小箱梁预应力孔道智能循环压浆施工工法是一种在桥梁预应力施工中应用的新技术，它采用智能化设备对预应力孔道进行压浆施工，能够提高施工效率和质量，减少人工操作，确保施工安全。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点小箱梁预应力孔道智能循环压浆施工工法具有以下特点：1. 智能化设备：采用智能化设备对预应力孔道进行压浆施工，只需操作人员对设备进行监控和调节，减少了人工操作，提高了施工效率；2. 循环压浆：通过循环使用压浆材料，减少了浪费，节约成本；3. 高质量施工：由于采用了智能化设备进行施工，能够保证孔道的压浆均匀，提高了预应力梁的质量和使用寿命；4. 安全可靠：减少了人工操作，降低了施工中的安全隐患。

三、适应范围小箱梁预应力孔道智能循环压浆施工工法适用于各种桥梁的预应力孔道施工，特别适用于较长、较复杂的小箱梁预应力孔道施工。

四、工艺原理小箱梁预应力孔道智能循环压浆施工工法基于以下工艺原理：1. 孔道压浆原理：通过孔道内施加压力，使压浆材料进入孔道，填充空隙，提高预应力梁的强度和稳定性；2. 循环压浆原理：通过回收和再利用压浆材料，减少浪费，节约成本；3. 智能化控制原理：采用智能化设备进行孔道压浆施工，通过监控和调节使压浆均匀。

五、施工工艺小箱梁预应力孔道智能循环压浆施工工法包括以下施工阶段：1. 孔道准备：清理孔道内的杂质和污垢，确保孔道的清洁；2. 压浆施工：使用智能化设备对孔道进行压浆施工，保证压浆均匀；3. 压浆监测：对压浆过程进行监测和调节，确保施工质量；4. 循环压浆：回收并再利用压浆材料，减少浪费；5. 孔道封堵：对孔道进行封堵处理，保证施工部位的密封性。

六、劳动组织小箱梁预应力孔道智能循环压浆施工工法的劳动组织包括：施工队伍的组织和管理、施工人员的培训和技术指导等。

后张法预应力管道智能循环压浆施工工法后张法预应力管道智能循环压浆施工工法一、前言：在现代城市化建设中，给排水管道系统的建设和维护是一个重要的任务。

为了提高管道的强度和稳定性，预应力技术被广泛应用于管道工程中。

本文将介绍一种新型的管道施工工法——后张法预应力管道智能循环压浆施工工法，该工法采用了先进的智能控制技术和循环压浆施工方法，实现了管道施工的高效、精确和安全。

二、工法特点：后张法预应力管道智能循环压浆施工工法具有以下特点：1. 施工效率高：智能控制技术可以实现施工的自动化和智能化，提高施工效率；2. 施工精度高：采用循环压浆施工方法，保证了管道的圆度和直线度，提高了施工精度；3. 管道质量好：预应力技术的运用可以提高管道的抗压性能和稳定性，保证了管道的质量；4. 施工安全性高：通过智能控制技术的应用，可以避免操作人员的直接接触和危险操作，提高了施工的安全性。

三、适应范围：后张法预应力管道智能循环压浆施工工法适用于各种规模和类型的给排水管道工程，尤其适用于城市中的窄小空间和复杂地形条件下的管道施工。

四、工艺原理：该工法的主要工艺原理是通过智能控制系统对后张法预应力施工进行控制和监测。

在实际工程中，先进行地面开挖和管道铺设，然后将预应力钢筋布置在管道的内部，通过张拉设备对钢筋进行张拉。

随后，在智能控制系统的控制下，进行循环压浆施工，填充预应力管道与管道外壁之间的空隙，增强管道的抗压性能和稳定性。

五、施工工艺：该工法的施工工艺包括以下几个阶段：1. 地面开挖和管道铺设：根据设计要求进行地面开挖和管道的铺设；2. 预应力钢筋布置：根据设计要求将预应力钢筋布置在管道内部；3. 钢筋张拉：通过张拉设备对预应力钢筋进行张拉；4. 循环压浆施工：在智能控制系统的控制下，进行循环压浆施工；5. 确保施工质量：对施工质量进行检测和评估，确保施工过程中的质量符合设计要求。

六、劳动组织：在施工过程中，需要组织地面开挖和管道铺设、预应力钢筋布置、钢筋张拉和循环压浆施工等工作。

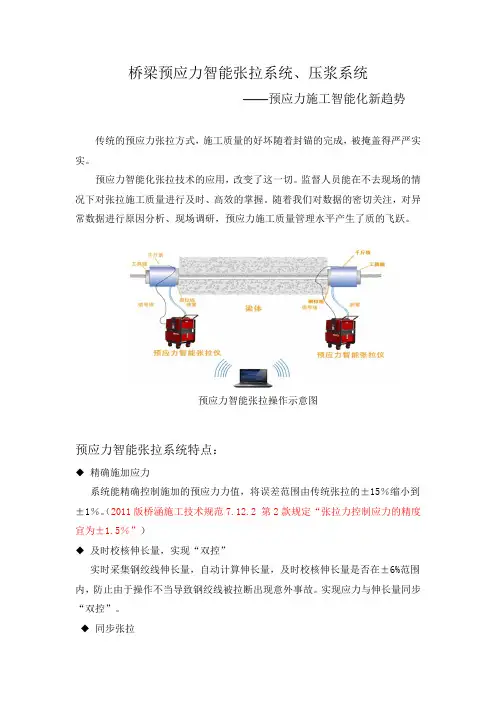

桥梁预应力智能张拉系统、压浆系统——预应力施工智能化新趋势传统的预应力张拉方式，施工质量的好坏随着封锚的完成，被掩盖得严严实实。

预应力智能化张拉技术的应用，改变了这一切。

监督人员能在不去现场的情况下对张拉施工质量进行及时、高效的掌握。

随着我们对数据的密切关注，对异常数据进行原因分析、现场调研，预应力施工质量管理水平产生了质的飞跃。

预应力智能张拉操作示意图预应力智能张拉系统特点：◆精确施加应力系统能精确控制施加的预应力力值，将误差范围由传统张拉的±15％缩小到±1％。

（2011版桥涵施工技术规范7.12.2 第2款规定“张拉力控制应力的精度宜为±1.5％”）◆及时校核伸长量，实现“双控”实时采集钢绞线伸长量，自动计算伸长量，及时校核伸长量是否在±6%范围内，防止由于操作不当导致钢绞线被拉断出现意外事故。

实现应力与伸长量同步“双控”。

◆同步张拉一台计算机控制两台或多台千斤顶同时、同步对称张拉，实现“多顶同步张拉”工艺。

（规范7.12.2 第1款规定“各千斤顶之间同步张拉力的允许误差为±2％）◆智能控制，规范张拉过程张拉程序智能控制，不受人为、环境因素影响；停顿点、加载速率、持荷时间等张拉过程要素完全符合桥梁设计和施工技术规范要求。

（规范规定持荷时间为5分钟）◆质量管理功能可实现质量远程监控，张拉过程真实记录，真实掌握质量状况，质量责任永久追溯。

◆节约人力，降低成本传统张拉需要两端各1人操作油泵、各1人量测伸长量、各1人记录张拉数据，共需6人同时作业。

智能张拉只需1人操作电脑，2人照看张拉现场，共可3人可完成张拉。

节约3人，效益可观。

按3人每月工资1.5万元计算，按2年工期计算，可节约人力成本36万元。

预应力智能张拉系统优点：◆可同时控制两个或多个千斤顶的张拉工作，实现真正意义上的“多顶同步”张拉施工；◆张拉力值大小精确控制，自动补张；◆张拉加载速率、停顿点、持荷时间等张拉要素自动控制；◆张拉初应力下自由伸长量智能捕捉，钢绞线伸长量精确测量；◆仪器测试替代人工读数，人为因素影响小；◆数据无线传输，操作方便、快捷；◆可再现预应力张拉过程，积累丰富的工程数据；◆规范施工，排除人为因素干扰，切实提高施工质量。

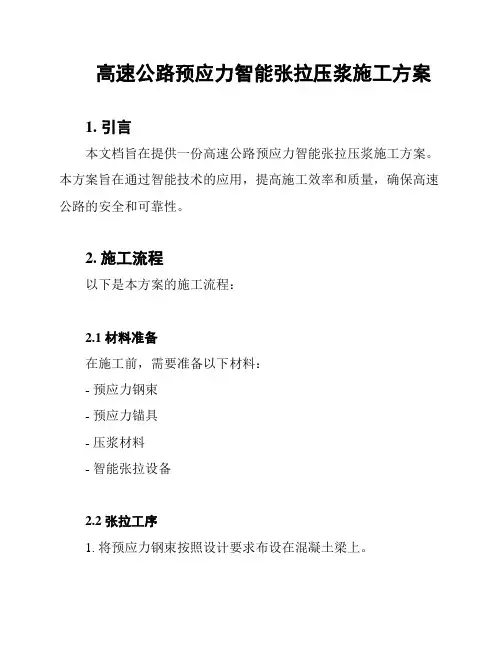

高速公路预应力智能张拉压浆施工方案1. 引言本文档旨在提供一份高速公路预应力智能张拉压浆施工方案。

本方案旨在通过智能技术的应用，提高施工效率和质量，确保高速公路的安全和可靠性。

2. 施工流程以下是本方案的施工流程：2.1 材料准备在施工前，需要准备以下材料：- 预应力钢束- 预应力锚具- 压浆材料- 智能张拉设备2.2 张拉工序1. 将预应力钢束按照设计要求布设在混凝土梁上。

2. 使用智能张拉设备进行钢束张拉，并按照设计要求施加预应力。

3. 在张拉过程中监控张拉力的变化，并确保达到设计要求。

2.3 压浆工序1. 在张拉完成后，使用压浆材料对钢束周围的空隙进行填充。

2. 使用智能压浆设备进行压浆，并确保压浆材料充分填充空隙。

3. 智能技术应用本方案采用智能技术来提高施工效率和质量。

以下是智能技术的应用方式：3.1 智能张拉设备智能张拉设备可以实时监测张拉力的变化，确保施工过程中的精确控制。

同时，它还可以记录张拉数据，便于后期分析和评估。

3.2 智能压浆设备智能压浆设备可以根据设计要求精确控制压浆的压力和流量，确保压浆效果的一致性和质量。

4. 安全措施在进行高速公路预应力智能张拉压浆施工时，需要采取以下安全措施：- 施工现场应设置明显的安全警示标志，确保工人和车辆的安全。

- 施工人员应经过相关培训，掌握施工操作技能和安全常识。

- 在施工过程中，应定期检查设备和材料的安全性能，确保其正常使用。

5. 结论本文档提供了一份高速公路预应力智能张拉压浆施工方案。

通过智能技术的应用，可以提高施工效率和质量，保障高速公路的安全和可靠性。

同时，为了确保施工过程的安全性，需要采取相应的安全措施。

桥梁预应力张拉、压浆专项施工方案在桥梁建设中，预应力张拉和压浆是非常重要的施工步骤，直接关系到桥梁的使用寿命和安全性。

本文将从专项施工方案的角度探讨桥梁预应力张拉和压浆工作的相关内容。

一、工程背景桥梁作为重要的交通基础设施，承担着连接两岸的重要作用。

预应力张拉和压浆作为桥梁施工的重要环节，对桥梁的正常使用起着至关重要的作用。

因此，制定有效的专项施工方案，保障桥梁施工的顺利进行，具有重要意义。

二、预应力张拉专项施工方案1. 施工准备工作•确定好预应力钢筋张拉的张拉力，并备足所需张拉设备。

•对预应力孔道进行清理，确保预应力钢筋的顺利穿越。

2. 张拉过程•严格按照设计要求进行预应力钢筋的张拉过程，确保张拉力的准确性。

•在张拉过程中，及时观察钢筋的变形情况，防止出现问题。

3. 张拉结束后处理•在张拉结束后，对张拉锚头进行固定，并对张拉设备进行及时清理和维护。

•组织相关人员进行验收，确保预应力张拉工作符合要求。

三、压浆专项施工方案1. 压浆材料准备•选择符合设计要求的优质压浆材料，进行必要的试验确认。

•对压浆设备进行检查和维护，确保设备运行正常。

2. 压浆过程控制•严格控制压浆的压力和流量，确保压浆材料充分填充.•对压浆过程进行记录，以备日后查证。

3. 压浆结束后处理•检查压浆质量，对问题部位进行返工处理。

•对压浆设备进行清洗和维护，确保设备的长期使用。

四、总结预应力张拉和压浆是桥梁施工中必不可少的环节，其施工质量直接影响到桥梁的使用寿命和安全性。

因此，针对这两个环节制定专项施工方案，对保障桥梁施工的质量和进度具有重要意义。

希望通过本文对桥梁预应力张拉和压浆专项施工方案的讨论，能够为相关工程提供一定的参考和借鉴。

预应力智能张拉系统操作手册简介预应力智能张拉系统是一种用于混凝土施工中的现代化设备。

它可以有效地施工预应力构件，提高施工效率，保证工程质量。

本手册将介绍使用预应力智能张拉系统的方法和注意事项。

系统组成预应力智能张拉系统主要由以下几部分组成：1.张拉机：用于施加张拉力的机械设备。

包括张拉缸、锁紧缸、控制系统等。

2.预应力器：用于施加预应力的装置。

通过预应力器将张拉力传递给混凝土构件。

3.后张拉钢束：在施工完成后，用于从混凝土构件中撤离预应力力的钢束。

4.控制系统：用于控制预应力智能张拉系统的计算机程序和感应设备。

操作步骤第一步：安装设备在运用预应力智能张拉系统之前，应进行设备组装和安装。

通常在设备安装后，应按照以下步骤进行调整：1.让销钉锁定缆绳，保证钢束正确地安装和定位。

2.设置张拉机的工作模式并确定卸载和负载状态。

3.确定混凝土的张拉应力。

第二步：操作步骤在安装完设备后，可以按以下步骤进行预应力智能张拉系统的操作：1.通过控制面板设置预应力器的张拉力。

2.确保预应力器的张拉度和张力保持稳定。

3.坚持每日检查和维护预应力智能张拉系统。

第三步：注意事项在操作预应力智能张拉系统时，请注意以下事项：1.确保操作人员具备相关技能和知识，以避免设备损坏和人员伤害。

2.严格遵守设备操作指南和安全操作规程。

3.在操作预应力智能张拉系统时，要对环境和设备进行精心观察，防范各种风险。

结论预应力智能张拉系统是一种重要的施工设备，可以为工程施工提供重要的技术保障。

通过良好的操作方法和注意事项，可以增强预应力智能张拉系统的效率和安全性。

希望本手册对您有所帮助。

桥梁预应力智能张拉与压浆系统原理及施工技术王文建【摘要】In bridge engineering, the utilization of prestressed intelligent tensioning and intelligent grouting can improve the construction quality and performance of bridge. Base on it, the structure and principle of intelligent tensioning and intelligent grouting are analyzed, and the concrete application of these technology are explored. The application example shows the technology of intelligent tensioning and intelligent grouting meet the demand of bridge construction, and they are in favor of the safety and the quality of bridge structure. The technology will be used widely in bridge engineering.%桥梁工程中，预应力智能张拉与智能压浆系统的应用可以有效提升桥梁的施工质量，实现施工效益的增长。

基于此，主要对智能张拉与智能压浆系统的构造以及工作原理进行了分析，并对桥梁工程中智能张拉与压浆技术的具体应用进行了探讨。

桥梁工程的应用实例表明，智能张拉与智能压浆施工技术可以有效满足当前桥梁的施工需求，有利于保障桥梁结构的安全与施工质量。

这一技术在桥梁工程中会得到更加广泛的运用。

智能张拉压浆专项施工方案一、方案目标本方案旨在实现智能化、高效率的张拉压浆施工，保证预应力构件的质量和安全性，同时提高施工效率和施工质量。

二、方案内容1.设备准备：（1）张拉机：按照预应力设计要求选择合适的张拉机，具备智能控制系统，可以自动控制张拉力和张拉速度。

（2）压浆机：选择高压注浆泵和配套设备，具备智能控制系统，可以自动控制压浆流量和压浆压力。

（3）智能控制系统：设计并安装智能控制系统，可以实现对张拉机和压浆机的自动控制和数据采集。

2.施工准备：（1）施工人员：按照相关规定，配备合格的施工人员，其中包括操作员、技术人员和安全人员等。

（2）施工场地准备：清理施工现场，确保施工区域和设备平整、干燥，同时注意防止外界干扰和重物压挤。

（3）原材料准备：准备好张拉用的钢束和压浆用的浆料等原材料，并按照质检要求进行检测。

3.施工流程：（1）张拉准备：首先进行张拉道的装配和张拉锚固的布置，然后将张拉机连接到锚固上，并通过智能控制系统设置好张拉力和速度等参数。

（2）张拉过程：根据设计要求，逐步加力进行张拉，同时通过智能控制系统监测实时张拉力和位移等数据，确保张拉过程的准确性和安全性。

（3）压浆准备：张拉完成后，进行压浆前的准备工作，包括清洗张拉道和钢束等，确保压浆的顺利进行。

（4）压浆过程：将压浆机连接到张拉道上，并通过智能控制系统设置好压浆流量和压浆压力等参数，按照设计要求进行压浆，同时监测压浆压力和流量等数据。

（5）施工记录：施工过程中要及时记录关键参数和数据，包括张拉力、张拉位移、压浆压力和流量等，以备后续分析和验收。

4.安全措施：（1）合理布局：在施工现场设置合理的工作台、告示牌等设施，标明工作区域和施工警示等信息。

（2）培训教育：对施工人员进行安全操作培训，提高他们的安全意识和技能，确保施工过程的安全。

（3）应急预案：制定合理的应急预案，包括事故应急处理、人员疏散等，提前做好应急准备工作。

（4）安全设备：配备必要的安全设备，包括安全帽、护目镜、安全绳等，确保施工人员的人身安全。
