09地形图应用

A(n112n2)aM2 （8-10）
式中M为比例尺分母，计算时应注意a 的单位。
2)．平行线法
如图8-7所示，将绘有等间隔
平行线的透明纸蒙在待求面积
的图形上，图形则被分割成若
干个长条，每一个长条可按照
梯形来计算面积。梯形的高为 平行线间隔h，图形分割各平行 线的长度为l1、l2、…ln，则各 梯形面积分别为:
❖ 根据地形图来绘制纵断面图的方法： （绘出图8-8中直线MN方向的纵断面图为例） 1. 先量出MN线上各等高线交点a、b、c、…等点到M的距 离，以与地形图相同的比例尺或其它适宜的比例尺将其展 绘在横坐标轴上（如图8-9中的a、b、c、…等）；
2. 过横坐标轴上展绘的各点作横坐标轴的垂线(图8-9)
AB arc((ty xB B a n x yA A))arc ty xa A AB B n （8-6）
当直线较长时，解析法可取得较好的结果。
五. 求图上两点间地面的坡度
设地面两点间的水平距离为D，高差为h，高差与水平距离
之比称为坡度（i）, 常以百(千)分率（％、‰）来表示
坡度: iD hdh M(00& 00)0（8-7）
2．求点的大地坐标
例如求图8-1中Q点的大地坐标，先根据内外图 廓中的分度带，绘出大地坐标格网。过Q点作平
行于大地坐标格网的纵横直线，交邻近的格网线
于a、b、c、d。按下列公式求出Q点的大地坐标：
LQ
La
aQ ab
1'
BQ
Bc
cQ cd
1'
（8-2）
故： LQ 12028'165291'12028'23"
求积仪
§8—3 按限制坡度在地形图上选线

地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。

CGJ02、BD09、西安80、北京54、CGCS2000常用坐标系详解一、万能地图下载器中的常用坐标系水经注万能地图下载器中的常用的坐标系主要包括WGS84经纬度投影、WGS84 Web 墨卡托投影、WGS84 UTM 投影、北京54高斯投影、西安80高斯投影、CGCS2000高斯投影、GCJ02经纬度投影、GCJ02 Web 墨卡托投影、BD09 经纬度投影和BD09 Web 墨卡托投影等。

其中，WGS84、WGS84 Web 墨卡托、GCJ02和BD09是近年来GIS系统（尤其是WebGIS）中的常用坐标系，而西安80、北京54和CGCS2000坐标是测绘中常用的坐标系。

本软件除了支持常用的坐标系外，还支持其它各种地理坐标系和投影坐标系，当在坐标投影转换时，选择“更多”可以选择其它坐标系。

对于不同的功能，本软件所支持的常用坐标系略有不同，本文将会对矢量导入导出、影像导出大图、影像导出瓦片和高程导出所支持的坐标系分别作出说明。

二、矢量导入导出坐标系矢量导入主要包括导入下载范围和导入矢量数据叠加，这两中导入方式均支持WGS84经纬度投影、WGS84 Web 墨卡托投影、WGS84 UTM 投影、北京54高斯投影、西安80高斯投影、CGCS2000高斯投影、GCJ02经纬度投影、GCJ02 Web 墨卡托投影、BD09 经纬度投影和BD09 Web 墨卡托投影等。

下图为导入沿线路径时，可选择的坐标投影。

下图为导入矢量数据时，可选择的坐标投影。

与导入数据相同，在将矢量数据导出时也可以进行WGS84经纬度投影、WGS84 Web 墨卡托投影、WGS84 UTM 投影、北京54高斯投影、西安80高斯投影、CGCS2000高斯投影、GCJ02经纬度投影、GCJ02 Web 墨卡托投影、BD09 经纬度投影和BD09 Web 墨卡托投影等投影转换。

三、影像导出大图坐标系在下载卫星影像并导出大图时，可支持导出WGS84经纬度投影、WGS84 Web 墨卡托投影、北京54高斯投影、西安80高斯投影、CGCS2000高斯投影、GCJ02 Web 墨卡托投影和BD09 Web 墨卡托投影等，不支持导出GCJ02经纬度投影和BD09经纬度投影。

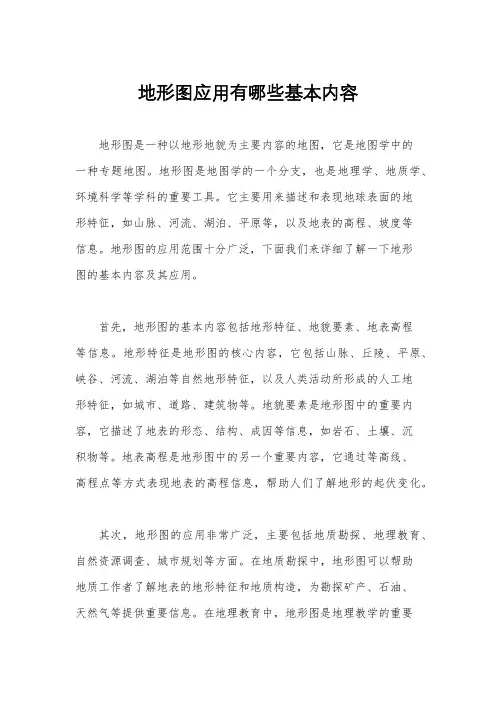

地形图应用有哪些基本内容地形图是一种以地形地貌为主要内容的地图，它是地图学中的一种专题地图。

地形图是地图学的一个分支，也是地理学、地质学、环境科学等学科的重要工具。

它主要用来描述和表现地球表面的地形特征，如山脉、河流、湖泊、平原等，以及地表的高程、坡度等信息。

地形图的应用范围十分广泛，下面我们来详细了解一下地形图的基本内容及其应用。

首先，地形图的基本内容包括地形特征、地貌要素、地表高程等信息。

地形特征是地形图的核心内容，它包括山脉、丘陵、平原、峡谷、河流、湖泊等自然地形特征，以及人类活动所形成的人工地形特征，如城市、道路、建筑物等。

地貌要素是地形图中的重要内容，它描述了地表的形态、结构、成因等信息，如岩石、土壤、沉积物等。

地表高程是地形图中的另一个重要内容，它通过等高线、高程点等方式表现地表的高程信息，帮助人们了解地形的起伏变化。

其次，地形图的应用非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

在地质勘探中，地形图可以帮助地质工作者了解地表的地形特征和地质构造，为勘探矿产、石油、天然气等提供重要信息。

在地理教育中，地形图是地理教学的重要工具，它可以直观地展现地球表面的地形特征，帮助学生理解地理知识。

在自然资源调查中，地形图可以帮助调查人员了解地表的地形特征和地貌要素，为资源开发和保护提供依据。

在城市规划中，地形图可以帮助规划师了解城市周边的地形特征和地貌要素，为城市规划和建设提供参考。

总之，地形图是一种重要的地图类型，它以地形地貌为主要内容，包括地形特征、地貌要素、地表高程等信息。

地形图的应用范围非常广泛，主要包括地质勘探、地理教育、自然资源调查、城市规划等方面。

地形图在各个领域都发挥着重要作用，为人们认识和利用地球提供了重要信息和支持。

希望本文对地形图的基本内容及其应用有所帮助，谢谢阅读！。
