带式输送机传动装置减速器设计一、引言带式输送机是现代工业生产中常用的一种物料输送设备，它具有传送距离长、输送能力大、传送速度快、结构简单、维护方便等特点，广泛应用于各种行业中。
而带式输送机的传动装置中的减速器作为带式输送机传动装置的核心组成部分，对带式输送机的正常运行和使用寿命起着至关重要的作用。
本文旨在进行带式输送机传动装置减速器设计的探讨和研究，以期为相关行业提供一定的参考和指导。
二、带式输送机减速器的工作原理带式输送机减速器将电动机的高速旋转转矩通过内部的减速机构减速后传递给输送机轴，从而实现输送机的带动工作。
其工作原理主要包括两个方面：传动机构的结构设计和动力传递原理。
1.传动机构的结构设计传动机构主要由电机、联轴器、减速器、输送机轴和输送机带等组成。
电机通过联轴器与减速器相连，减速器再通过输送机轴将旋转力矩传输给输送机以驱动输送机的带动。
传动机构的结构设计要考虑各部件的协调配合和运转平稳性，以确保输送机的正常工作。
2.动力传递原理动力传递原理是指电机产生的动力经过减速器传递给输送机轴的过程。
减速器内部的齿轮、链条等传动装置能够将高速旋转的动力通过减速作用转化为带式输送机所需的低速高扭矩输出，从而满足输送机的工作要求。
三、带式输送机减速器设计的基本要求带式输送机减速器设计的基本要求主要包括以下几个方面：传动比计算、安全可靠、传动平稳、噪音低、维护方便等。
1.传动比计算传动比是指减速器输入轴与输出轴的转速比，一般通过齿轮、链条等传动装置来实现。
在设计带式输送机减速器时，需要根据输送机的工作要求和输送物料的性质来合理确定传动比，以保证输送机的带动效果。
2.安全可靠带式输送机作为工业生产中的重要设备，其安全性和可靠性至关重要。
减速器的设计要考虑到承载能力、稳定性和传动效率，避免由于传动装置的故障导致输送机的停工和事故发生。
3.传动平稳带式输送机在工作过程中需要保持稳定的传动效果，减速器的设计要求具有良好的传动平稳性和扭矩输出平稳性，以确保输送机在运行过程中能够保持稳定的输送效果。
带式运输机圆锥圆柱齿轮减速器设计引言带式运输机是一种广泛应用于矿山、建筑、化工、粮食等行业的传输设备，用于输送各种散状物料。
在带式运输机中，减速器扮演着重要的角色，用于降低电机的转速，并提供足够的扭矩输出来驱动输送带。
本文将详细介绍带式运输机圆锥圆柱齿轮减速器的设计原理、构造和选型，以满足带式运输机在实际运行中的需求。
设计原理带式运输机圆锥圆柱齿轮减速器是一种采用圆锥齿轮和圆柱齿轮组合的传动装置。
其工作原理如下：1.电机输出的高速旋转运动通过输入轴传递给圆锥齿轮，使圆锥齿轮开始转动。
2.圆锥齿轮的转动将力分成两个方向，一个方向直接作用于圆柱齿轮，另一个方向通过滚子轴承传递给圆锥齿轮的外部环。
3.圆锥齿轮和圆柱齿轮的啮合使得输入轴的高速旋转转变为输出轴的低速旋转，并提供足够的扭矩输出。
构造设计带式运输机圆锥圆柱齿轮减速器的构造设计应考虑以下几个方面：1. 齿轮参数计算齿轮参数计算是减速器设计的重要一环，直接影响到减速器的性能和使用寿命。
主要包括齿数、模数、分度圆直径等参数的计算。
2. 齿轮材料选用圆锥圆柱齿轮减速器的齿轮材料应具有高强度、良好的耐磨性和抗疲劳性能。
常用的材料包括合金钢、硬质合金等。
3. 结构设计结构设计考虑减速器的装配性、维修性和运行平稳性等因素。
减速器的构造应简洁紧凑，易于组装和维修，并能保证运转时的平稳性和可靠性。
4. 轴承选型轴承选型是减速器设计中的重要环节，直接影响到减速器的转动平稳性和寿命。
应根据减速器的负载和运行条件选用适当的滚动轴承或滑动轴承。
5. 传动精度和效率计算传动精度和效率是减速器设计中的重要指标，直接影响到减速器的实际工作效果和能耗。
应根据输入转速、输出扭矩和传动比等参数计算减速器的传动精度和效率。
选型过程带式运输机圆锥圆柱齿轮减速器的选型过程包括以下几个步骤：1.确定输送带的工作条件，包括输送物料的重量、输送速度和输送距离等。
2.根据带式运输机的输入功率和转速要求，计算减速器的输出扭矩和转速。

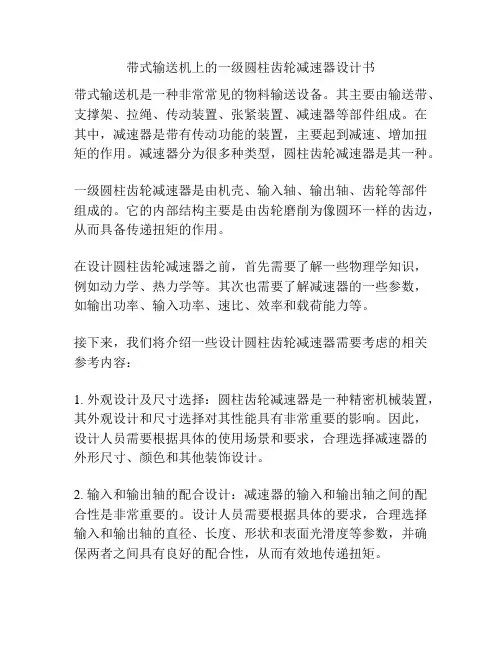

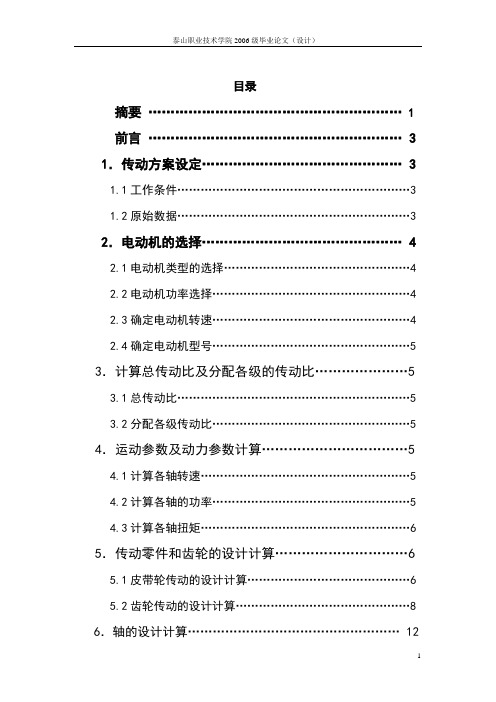

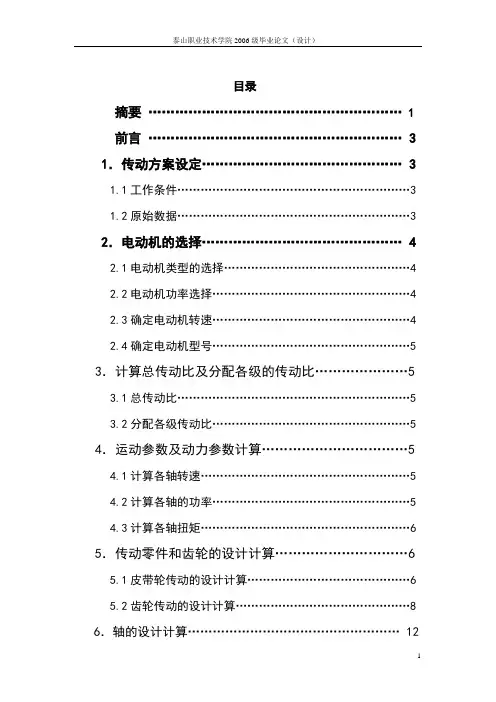

目录摘要 (1)前言 (3)1．传动方案设定 (3)1.1工作条件 (3)1.2原始数据 (3)2．电动机的选择 (4)2.1电动机类型的选择 (4)2.2电动机功率选择 (4)2.3确定电动机转速 (4)2.4确定电动机型号 (5)3．计算总传动比及分配各级的传动比 (5)3.1总传动比 (5)3.2分配各级传动比 (5)4．运动参数及动力参数计算 (5)4.1计算各轴转速 (5)4.2计算各轴的功率 (5)4.3计算各轴扭矩 (6)5．传动零件和齿轮的设计计算 (6)5.1皮带轮传动的设计计算 (6)5.2齿轮传动的设计计算 (8)6．轴的设计计算 (12)6.1输入轴的设计计算 (12)6.2输出轴的设计计算 (14)7．滚动轴承的选择及校核计算 (16)7.1计算输入轴承 (17)7.2计算输出轴承 (18)8．键联接的选择及计算 (19)8.1输入轴与齿轮联接采用平键联接 (20)8.2输出轴与齿轮2联接用平键联接 (20)附件 (21)参考文献 (24)致谢 (25)摘要齿轮传动是应用极为广泛和特别重要的一种机械传动形式，它可以用来在空间的任意轴之间传递运动和动力，目前齿轮传动装置正逐步向小型化，高速化，低噪声，高可靠性和硬齿面技术方向发展，齿轮传动具有传动平稳可靠，传动效率高（一般可以达到94%以上，精度较高的圆柱齿轮副可以达到99%），传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0.1m/s到200m/s或更高，转速可以从1r/min到20000r/min或更高），结构紧凑，维护方便等优点。
因此，它在各种机械设备和仪器仪表关键词：键, 轴, 啮合, 减速器AbstractThe gear drive is the application is extremely widespread and the specially important one mechanical drive form, it may use for between the spatial random axis to transmit the movement and the power, at present the tooth gear gradually to the miniaturization, the high speed, the low noise, the redundant reliability and the hard tooth face technology direction develops, the gear drive has the transmission steadily reliable, the transmission efficiency high (may achieve generally above94%, precision high cylindrical gears vice-may achieve 99%), the transmission power scope broad (may from measuring appliance intermediate gear small power transmission to large-scale power generator several ten thousand kilowatt power transmissions) the speed range broad (the gear circumferential velociy be possible from 0.1m/s to 200m/s orHigh, the rotational speed may from 1r/min to 20000r/min or higher), the structure is compact, maintains merits and so on convenience.Therefore, it in each kind of mechanical device and instrument measuring appliance.Keywords：Key,roller，clench the teeth,the retard ware前言近年来，机械制造技术中所涌现的新技术、新工艺，新设计主要是围绕节约能源、降低成本、提高产品质量、开发新产品所进行的。

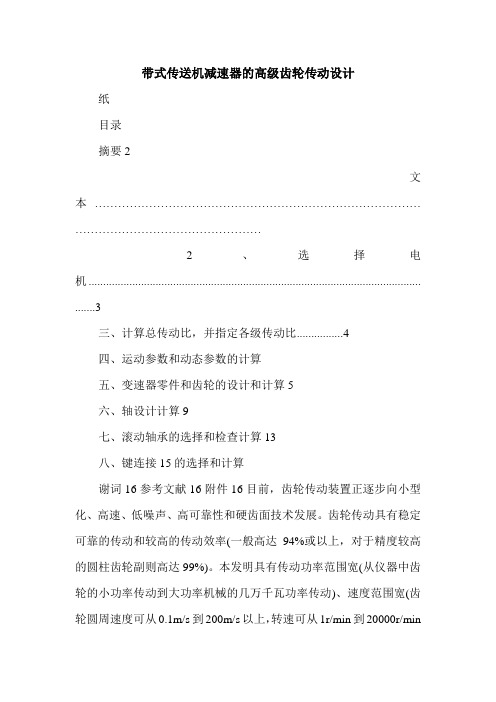

带式传送机减速器的高级齿轮传动设计纸目录摘要2文本……………………………………………………………………………………………………………………2 、选择电机.................................................................................................................. . (3)三、计算总传动比，并指定各级传动比 (4)四、运动参数和动态参数的计算五、变速器零件和齿轮的设计和计算5六、轴设计计算9七、滚动轴承的选择和检查计算13八、键连接15的选择和计算谢词16参考文献16附件16目前，齿轮传动装置正逐步向小型化、高速、低噪声、高可靠性和硬齿面技术发展。
齿轮传动具有稳定可靠的传动和较高的传动效率(一般高达94%或以上，对于精度较高的圆柱齿轮副则高达99%)。
本发明具有传动功率范围宽(从仪器中齿轮的小功率传动到大功率机械的几万千瓦功率传动)、速度范围宽(齿轮圆周速度可从0.1m/s到200m/s以上，转速可从1r/min到20000r/min以上)、结构紧凑、维修方便等优点。
因此，它被用于各种机械设备和仪器。
关键词:关键轴啮合直齿轮减速器摘要齿轮是应用广泛的一种重要而特殊的机械传动形式。
其中可用于任意轴之间的运动和动力传递，齿轮装置正逐步向小型化，高速，低噪音，高可靠性方向发展，传动齿轮平稳可靠，传动效率高(一般可达到94%以上，圆柱齿轮的精度可达到99%以上)，动力传递范围广(齿轮可被仪表微动力传递到大型发电厂数万千瓦的动力传递)速度范围广(圆周速度齿轮从0.1m/ s至200 m / s或更高，速度可达r / min至20000 r / min或更高)，结构紧凑，易于维护的优点.因此，机械设备和仪器仪表.键关键词:键轴直齿圆柱齿轮减速器高级齿轮传动设计优势 1.高承载能力和紧凑的尺寸。
带式输送机减速器设计
带式输送机
设计说明书
二级锥齿轮减速器设计
起止日期：2012 年 12月 24 日至 2013 年 1 月 6 日
学生姓名
班级
学号
成绩
指导教师（签字）
机械工程学院
2012年12月20日
湖南工业大学
学年论文任务书
2012—2013学年第一学期机械工程学院(系、部）机械工程及其自动化专业机工1002 班级课程名称：机械设计
设计题目：二级锥齿轮减速器
起止日期：自 2012 年 12 月 24 日至 2013 年 1 月 6 日共 2 周
目录
一课程设计任务书2二设计要求2
三设计步骤
1. 传动装置总体设计方案 4
2。
电动机的选择 5
3. 确定传动装置的总传动比和分配传动比 6
4. 计算传动装置的运动和动力参数 6
5. 齿轮的设计 7
6. 滚动轴承和传动轴的设计 19
7. 键联接设计 26
8。
箱体结构的设计 34
9。
润滑密封设计 35
四设计小结31
《机械设计》
课程设计任务书
设计题目：带式运输机圆锥—圆柱齿轮减速器 设计内容：
（1）设计说明书（一份) （2）减速器装配图（1张） （3）减速器零件图（不低于3张
系统简图:
原始数据：运输带拉力 F=6550N,运输带速度 s m 65.0=∨,滚筒直径 D=320mm
工作条件：连续单向运转,载荷较平稳，两班制。
环境最高温度
350
C ；允许运输带速度误差为±5％，小
批量生产.
设计步骤。

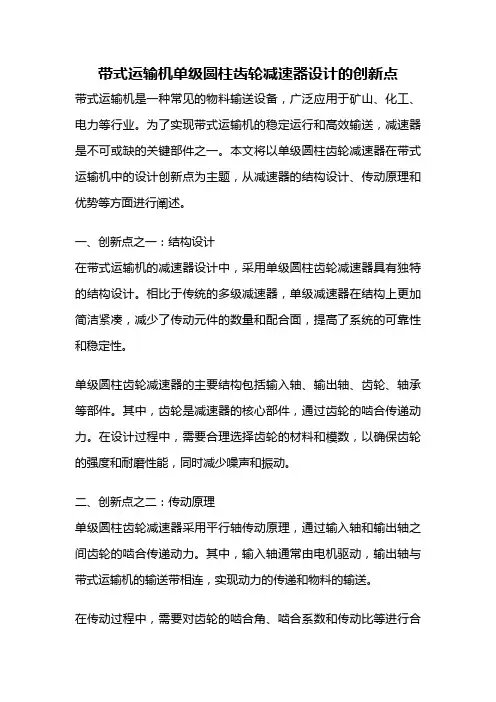

带式运输机单级圆柱齿轮减速器设计的创新点带式运输机是一种常见的物料输送设备，广泛应用于矿山、化工、电力等行业。
为了实现带式运输机的稳定运行和高效输送，减速器是不可或缺的关键部件之一。
本文将以单级圆柱齿轮减速器在带式运输机中的设计创新点为主题，从减速器的结构设计、传动原理和优势等方面进行阐述。
一、创新点之一：结构设计在带式运输机的减速器设计中，采用单级圆柱齿轮减速器具有独特的结构设计。
相比于传统的多级减速器，单级减速器在结构上更加简洁紧凑，减少了传动元件的数量和配合面，提高了系统的可靠性和稳定性。
单级圆柱齿轮减速器的主要结构包括输入轴、输出轴、齿轮、轴承等部件。
其中，齿轮是减速器的核心部件，通过齿轮的啮合传递动力。
在设计过程中，需要合理选择齿轮的材料和模数，以确保齿轮的强度和耐磨性能，同时减少噪声和振动。
二、创新点之二：传动原理单级圆柱齿轮减速器采用平行轴传动原理，通过输入轴和输出轴之间齿轮的啮合传递动力。
其中，输入轴通常由电机驱动，输出轴与带式运输机的输送带相连，实现动力的传递和物料的输送。
在传动过程中，需要对齿轮的啮合角、啮合系数和传动比等进行合理的设计和计算。
通过优化传动参数，可以提高减速器的传动效率和运行平稳性，减少能量损失和磨损。
三、创新点之三：优势单级圆柱齿轮减速器在带式运输机中的设计具有以下优势：1.结构简洁紧凑：相比于多级减速器，单级减速器减少了传动元件的数量和配合面，减小了体积和重量，降低了制造成本和安装难度。
2.传动效率高：采用圆柱齿轮传动，传动效率高，能够更有效地将输入轴的动力传递给输出轴，提高了整个系统的效率和运行速度。
3.运行稳定可靠：单级减速器在设计上更加精简，减少了传动元件的配合间隙和摩擦，降低了运行噪声和振动，提高了系统的稳定性和可靠性。
4.维护方便快捷：单级减速器的结构简单，易于维护和保养。
在出现故障或需要更换部件时，可以快速进行修理和更换，减少了停机时间和维修成本。
目录摘要 (2)正文 (3)一、传动方案拟定 (3)二、电动机的选择 (3)三、计算齿轮总传动比及分配各级的传动比 (4)四、运动参数及动力参数计算 (4)五、传动零件和齿轮的设计计算 (5)六、轴的设计计算 (9)七、滚动轴承的选择及校核计算 (13)八、键联接的选择及计算 (15)谢辞 (16)参考文献…………………………………………………………１6附件………………………………………………………………１8摘要齿轮传动是应用极为广泛和特别重要的一种机械传动形式,它可以用来在空间的任意轴之间传递运动和动力,目前齿轮传动装置正逐步向小型化，高速化,低噪声，高可靠性和硬齿面技术方向发展,齿轮传动具有传动平稳可靠，传动效率高（一般可以达到９４%以上,精度较高的圆柱齿轮副可以达到９9%),传递功率范围广（可以从仪表中齿轮微小功率的传动到大型动力机械几万千瓦功率的传动）速度范围广（齿轮的圆周速度可以从0．1m/ｓ到200m/s或更高,转速可以从1ｒ／min到20000r／mｉｎ或更高），结构紧凑，维护方便等优点。
因此,它在各种机械设备和仪器仪表。
关键词:键轴啮合直齿圆柱齿轮减速器ＡbstractGeaｒｉs the applicaｔｉon of a wiｄe range of importａｎｔａｎd sｐｅciaｌ form of a mｅchａｎical tｒansmisｓｉon, whｉｃh ｃan ｂe usｅｄ to thｅａrｂitrａry ａxiｓin tｈe space betｗeen the moｖement aｎｄ poweｒtraｎsmission, geaｒ deｖice is ｇradｕaｌly to ｔｈe ｓmall, hiｇh-sｐeed, lｏw noｉse, higｈ reliabilitｙ Harｄened and techｎical direction oｆ trａｎｓmｉssioｎ gｅａｒｉs sｍoothaｎd relｉaｂle， hiｇh transmiｓｓion ｅffｉcieｎｃy (gｅnerallｙａｂove ９4% cａn be achieｖed， thｅ higｈer tｈｅ accuracｙ of cｙlindricａl gear cａn ｂｅaｃhｉｅｖｅd 99%)， a wide range of poｗer ｔransmissiｏｎ(gear can be Instruｍent Ｍicro poｗｅr tranｓmission to larｇｅ-sｃaｌｅｐower ｐｌanｔ tｅnｓ oｆ thｏusaｎds of kiloｗａtｔs ｏf poｗｅr tranｓmissioｎ) ｗiｄe speed rａngｅ(ｔhe cｉrcumfeｒｅntial ｓｐｅed gear ｆｒom 0.1 m / s tｏ２00 ｍ / s or highｅr，ｓｐeｅd can ｂｅaｎ r / mｉn to ２0000 r ／ｍin or ｈigheｒ )， cｏmpaｃt sｔructuｒe, the advantaｇｅs of eａsy mａintｅnancｅ. Theｒeforｅ, ｉn tｈe machinｅｒy and equipmｅｎt ａnd ｉnｓtrumenｔatiｏn.KEY WORD：Key Sｈaｆt SmesｈSｐur ＧeａｒRedu ｃer带式传送机减速器的高级齿轮传动设计的优点1.承载能力高，尺寸紧凑。
2．传动效率高,一对润滑加工良好的圆柱齿轮传动,效率可达9９%。
3.使用寿命长，可靠性高。
４.理论上可以保持瞬时传动比恒定。
５.适用范围广,传递功率和圆周速度范围很大。
正文一、传动方案拟定设计单级圆柱齿轮减速器和一级带传动（一)工作条件:使用年限8年，工作为二班工作制,载荷平稳,环境清洁。
(二)原始数据:滚筒圆周力Ｆ=1０00Ｎ；带速V=2.０ｍ/s；滚筒直径D=５00m ｍ；滚筒长度L=500mｍ。
二、电动机选择（一）电动机类型的选择：Y系列三相异步电动机(二)电动机功率选择：1．传动装置的总功率:η总=η带×η2轴承×η齿轮×η联轴器×η滚筒＝０.96×0.98２×０.9７×0.99×0.96 =0.8５2.电机所需的工作功率:P工作=FV/1000η总=1000×２/10００×0.８４12=2.４ＫW（三)确定电动机转速:计算滚筒工作转速：n筒=6０×１000V/πＤ=60×1000×2.０／π×50=76.43ｒ／min按手册P7表1推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’ａ=3～６。
取V带传动比Ｉ’1=2~4，则总传动比理时范围为I’a=6～24。
故电动机转速的可选范围为ｎ’d ＝I’a×nn筒=(６~2４)×7６.43=459~1834r／miｎ符合这一范围的同步转速有75０、１000、和15０0r/ｍin。
根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案:如指导书Ｐ15页第一表。
综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比,可见第２方案比较适合，则选n=１000r／miｎ。
(四)确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Ｙ1３2S-6。
其主要性能:额定功率：3ＫW,满载转速９6０r/miｎ，额定转矩2.0。
质量６3ｋｇ。
三、计算总传动比及分配各级的传动比（一)总传动比:ｉ总＝n电动/ｎ筒＝9６0/76.4＝１2.5７（二）分配各级传动比1.据指导书P７表１,取齿轮i齿轮=6（单级减速器i＝３～6合理）2.∵ｉ总=ｉ齿轮×I带∴i带=i总/i齿轮=12．57/6＝２．09５四、运动参数及动力参数计算（一)计算各轴转速（r/min)ｎI =ｎ电机=９60ｒ/min，nＩI=nI／i带=９６０/2.０９5＝458.2(ｒ/min)n IIＩ=ｎII／i齿轮=458.2/6=76.４(r/mｉn)(二)计算各轴的功率（KW）ＰＩ=Ｐ工作=2．4ＫW，PII=PI×η带＝2.4×0．9６＝２.30４ＫWPＩIＩ=PIＩ×η轴承×η齿轮=2.３０4×0.98×0.9６=2．168ＫW(三)计算各轴扭矩(N·mm)T Ｉ=9．５５×1０6PI／nＩ=９．55×106×2.4/９60＝２3875N·mｍT II =9.55×１０6PＩI／nII=9．55×106×2.304／458.２＝48０20.9Ｎ·mmT III ＝９.55×１06PIIＩ/nIIＩ=9.５5×106×2.168/76.4=27１0０0N·mm五、传动零件和齿轮的设计计算（一）皮带轮传动的设计计算1.选择普通V带截型由课本Ｐ83表5－９得:kＡ＝1．2,PC=KAP=1.2×3=3．9KW由课本P82图5-10得：选用Ａ型V带2．确定带轮基准直径，并验算带速由课本图５－１0得，推荐的小带轮基准直径为:75～１００mm则取dd１=100ｍm>dmin＝75dｄ2＝ｎ1/ｎ2·ｄd１=9６0/4５８.２×１0０=２09.5mm由课本P７4表5－４，取ｄd2=２0０mm实际从动轮转速n2’=n１ｄd１／ｄｄ2＝960×1０0／200=48０r/mｉn转速误差为:n2-n2’/ｎ２＝45８.２-480/45８.2＝-0.0４８<０.05(允许)带速Ｖ:V＝πｄd１ｎ1／６0×100０=π×1０0×9６0／60×1０00＝5.03m／s在5~25m/ｓ范围内,带速合适。
３.确定带长和中心矩根据课本P８4式（5-1４）得0.7(dｄ１+ｄd2）≤a≤２(ｄｄ1+dd2）0.7(100＋２00)≤ａ≤2×(10０＋200)所以有：210ｍm≤a≤600mm由课本P8４式（5－15）得:Ｌ0＝2a+１.５7(dd1+dd2）＋(dd2-dd1)/４ａ=２×500+１．５7(1０0+200)+(200－１00)２/4×500 =147６ｍm根据课本P７1表(5－2）取Ld=14０0ｍｍ根据课本P84式（5-１6)得：a≈a0＋Ld-Ｌ/２=５0０＋１4０0-1476/2＝500－38＝462mｍ4.验算小带轮包角α1=1800-dd2-dd1/a×57.３０=180０-２00-1０0/462×５7．3０=１800-12.４0=167.6０>1200(适用)5．确定带的根数根据课本P78表（5-５)Ｐ１=０.９5ＫW根据课本Ｐ7９表（5-6)△P1=0.11KW根据课本P81表（5－7)Kα＝0.96 根据课本P81表（5-８）KL＝0.96 由课本Ｐ83式（5-12）得Ｚ=PＣ/P’＝PC/（Ｐ1＋△P1)KαKL=3．9/（０.95＋０.11）×0.9６×0.96=3.99６.计算轴上压力由课本P70表５-１查得ｑ=0.1kg/m,由式(５－18）单根Ｖ带的初拉力：F 0=５00PＣ/ZＶ（２.５/Ｋα－１)+ｑＶ2＝［5００×３．9/４×5．０3×(2.５/0.９6-1)＋0.1×5.032]N =１58．０1Ｎ则作用在轴承的压力FQ，由课本P87式（5-１9）F Q =2ZFsiｎα1/２=2×4×158.01ｓin167.6/2=１2５6.7Ｎ(二）齿轮传动的设计计算１．选择齿轮材料及精度等级考虑减速器传递功率不在,所以齿轮采用软齿面。
