一级圆柱齿轮减速器介绍

单级圆柱齿轮减速器原理
圆柱齿轮减速器是一种常用的传动装置，由驱动轴上的一个或多个圆柱齿轮和一个或多个被驱动轴上的圆柱齿轮组成。

其主要原理如下：
1. 基本传动原理：驱动轴上的圆柱齿轮通过啮合与被驱动轴上的圆柱齿轮进行传递力矩的作用。

减速器的减速比由圆柱齿轮的齿数决定。

2. 传动效率：圆柱齿轮减速器的传动效率由于齿轮啮合时的摩擦、轴承的摩擦、润滑等因素而有所损失。

常见的减速器传动效率在80%至95%之间。

3. 传动稳定性：圆柱齿轮减速器在传动过程中需要保证齿轮的准确啮合，以确保传动稳定性。

若啮合不准确，会导致齿轮的磨损或损坏，进而影响传动效果。

4. 输出扭矩和转速：圆柱齿轮减速器由于减速比的存在，可以改变输出轴的扭矩和转速，实现驱动力矩的放大和转速的降低。

5. 应用范围：圆柱齿轮减速器广泛应用于机械设备领域，例如工程机械、冶金设备、矿山机械、化工设备等。

根据不同的应用需求，可以选择不同的减速比和齿轮材料。

总之，圆柱齿轮减速器通过通过圆柱齿轮的啮合，实现输入轴驱动输出轴的转动，并通过减速比来改变输出扭矩和转速，适用于各种机械传动场景。

一级圆柱齿轮减速器 doc
一级圆柱齿轮减速器是指一级减速器，即一个齿轮和一个减速器组成的减速器。

一级
圆柱齿轮减速器的功能就是将主动轴的输入动力，经过减速器的调整，输出到从动轴上，
从而达到减速的目的。

一级圆柱齿轮减速器的结构由主动齿轮、定子、轴承、平台座等部件组成。

主动齿轮
的作用是将驱动力输入到定子上，再通过滚动轴承实现减速;定子是一个支承圆柱齿轮的座，负责将传动速度转换成另一局部的转速;轴承用来将旋转动力输送给从动轴;平台座作
为安装主动齿轮和定子的支承，外壳作为机械结构的保护外壳，帮助衔接装配整台机器。

一级圆柱齿轮减速器拥有紧凑的设计、低噪音及高效能的优点，因此广泛应用在食品、金属、电子、包装机械等行业的传动装置当中。

由于齿轮的磨损，它的使用寿命较短;此外，减速器的安装和维护也需要花费一定的时间和精力。

总之，一级圆柱齿轮减速器由于其紧凑、低噪音和高效能的优点而备受欢迎，是传动
装置中的重要组成部分。

然而，随着时间的推移，其受损率和维护费用都较高，因此，在
安装它前，应充分考虑它的优缺点，选择最适合的产品。

一级单级圆柱齿轮减速器说明书一级单级圆柱齿轮减速器是一种常用的传动装置，被广泛应用于各种机械设备中。

它通过齿轮的啮合来实现传动的目的，将高速旋转的输入轴转换为低速高扭矩的输出轴。

本篇说明书将详细介绍一级单级圆柱齿轮减速器的结构、工作原理、安装要点以及维护保养等方面的内容，以帮助读者对其有更全面的了解和正确的使用。

一、结构介绍一级单级圆柱齿轮减速器由输入轴、输出轴、齿轮、轴承、外壳等部分组成。

其主要部件是两个相互啮合的圆柱齿轮，一个为输入轴上的驱动齿轮，另一个为输出轴上的从动齿轮。

它们通过齿轮啮合的角度和齿轮的齿数来实现不同的减速比。

二、工作原理当输入轴以一定的转速带动驱动齿轮旋转时，通过齿轮的啮合作用，从动齿轮也开始旋转。

由于从动齿轮的齿数较大，因此它转速较低，但扭矩较大。

这样就实现了输入轴高速旋转到输出轴低速高扭矩的转换。

三、安装要点1. 在安装前，应先清理减速器内部的油污和杂物，保持清洁。

2. 安装时应注意减速器的方向和位置，确保输入轴和输出轴的轴线对称，保持正确的啮合角度和齿轮间隙。

3. 在连接输入轴和输出轴时，应使用合适的联轴节或刚性联接件，保证转动的稳定性和可靠性。

4. 安装完成后，应检查并调整齿轮的啮合程度，确保减速器的工作顺畅。

四、维护保养1. 定期更换齿轮减速器内部的润滑油，并注意油品的选择与规定。

2. 清洁减速器表面的杂物和灰尘，并定期检查减速器的工作状态，如有异常应及时处理。

3. 轴承和齿轮的润滑脂应保持适当的润滑，不得过多或过少。

4. 若发现齿轮出现磨损或断裂等问题，应及时更换或修复，以免影响减速器的正常工作。

通过本篇说明书的详细介绍，相信读者对一级单级圆柱齿轮减速器有了更全面的认识。

在使用和维护中，我们应该严格按照要求进行操作，注意安装要点和维护保养的工作，从而提高减速器的工作效率和使用寿命，确保机械设备的正常运行。

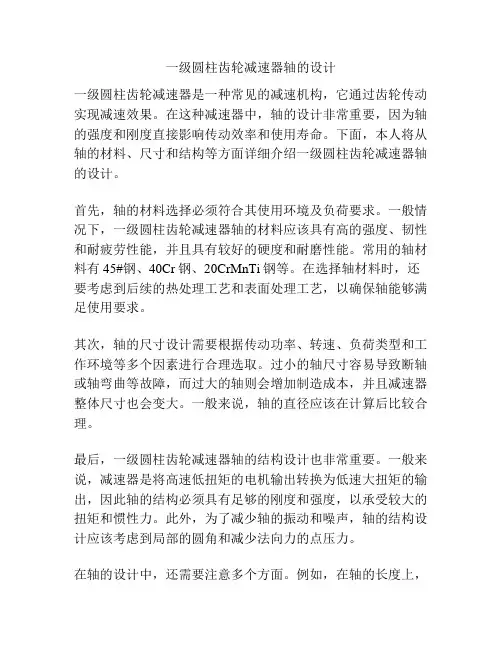

一级圆柱齿轮减速器轴的设计一级圆柱齿轮减速器是一种常见的减速机构，它通过齿轮传动实现减速效果。

在这种减速器中，轴的设计非常重要，因为轴的强度和刚度直接影响传动效率和使用寿命。

下面，本人将从轴的材料、尺寸和结构等方面详细介绍一级圆柱齿轮减速器轴的设计。

首先，轴的材料选择必须符合其使用环境及负荷要求。

一般情况下，一级圆柱齿轮减速器轴的材料应该具有高的强度、韧性和耐疲劳性能，并且具有较好的硬度和耐磨性能。

常用的轴材料有45#钢、40Cr钢、20CrMnTi钢等。

在选择轴材料时，还要考虑到后续的热处理工艺和表面处理工艺，以确保轴能够满足使用要求。

其次，轴的尺寸设计需要根据传动功率、转速、负荷类型和工作环境等多个因素进行合理选取。

过小的轴尺寸容易导致断轴或轴弯曲等故障，而过大的轴则会增加制造成本，并且减速器整体尺寸也会变大。

一般来说，轴的直径应该在计算后比较合理。

最后，一级圆柱齿轮减速器轴的结构设计也非常重要。

一般来说，减速器是将高速低扭矩的电机输出转换为低速大扭矩的输出，因此轴的结构必须具有足够的刚度和强度，以承受较大的扭矩和惯性力。

此外，为了减少轴的振动和噪声，轴的结构设计应该考虑到局部的圆角和减少法向力的点压力。

在轴的设计中，还需要注意多个方面。

例如，在轴的长度上，过长的轴也会导致断轴的故障，过短则不利于轴与减速器的连接，并且会降低轴的刚性。

此外，在轴与齿轮的连接方式上，一般采用键槽和花键的配合方式，以确保传动的精度和固定性。

总的来说，一级圆柱齿轮减速器轴的设计对减速器的传动效率和使用寿命都具有重要影响。

在设计轴时，需要考虑到轴材料、尺寸和结构等多个方面，并且结合实际使用环境和负荷要求进行合理选取和设计。

这样才能保证减速器的稳定运行和安全性能。

一级圆柱斜齿轮减速器说明书一级圆柱斜齿轮减速器说明书第一章引言1.1 文档目的本文档旨在向用户介绍一级圆柱斜齿轮减速器的结构、工作原理、使用方法以及注意事项，为用户提供准确、详细的使用指南。

1.2 读者对象本文档适用于一级圆柱斜齿轮减速器的用户、维护人员和相关技术人员等。

第二章产品概述2.1 产品定义一级圆柱斜齿轮减速器是一种将输入轴的运动速度减缓，并传递给输出轴的装置。

它采用齿轮传动的方式，具有可靠性高、传动效率高等特点。

2.2 产品组成一级圆柱斜齿轮减速器由输入轴、输出轴、齿轮等主要部件组成，还包括支架、润滑系统、密封系统等辅助部件。

第三章结构与工作原理3.1 结构一级圆柱斜齿轮减速器的主要结构包括外壳、内圈、齿轮、轴等组件。

外壳起到支撑和固定内部部件的作用，内圈负责承载齿轮，齿轮通过轴连接输入轴和输出轴。

3.2 工作原理当输入轴旋转时，齿轮通过啮合将运动传递给输出轴，同时根据齿轮的齿数比决定了输出轴的转速和转矩。

第四章使用方法4.1 安装与调试正确安装一级圆柱斜齿轮减速器至关重要，必须确保减速器与所连接的设备协调配合。

在安装完成后，需要进行调试工作，确保减速器正常运行。

4.2 使用注意事项在使用一级圆柱斜齿轮减速器时，需要注意以下事项：- 避免过载运行，以免损坏减速器；- 定期检查润滑油的状态，保持润滑系统的正常工作；- 注意轴的对齐问题，确保输入轴和输出轴正常运转。

第五章维护与保养5.1 日常维护保持一级圆柱斜齿轮减速器的清洁和润滑是日常维护的重要工作，定期检查齿轮和轴的磨损情况，并及时更换损坏的零件。

5.2 故障处理当一级圆柱斜齿轮减速器出现故障时，需要根据情况进行排查和处理。

常见的故障包括噪音过大、温升过高等，需要迅速找到原因并进行修复。

第六章附件本文档的附件包括一级圆柱斜齿轮减速器的安装示意图、维护保养记录表等。

附件的详细内容请参见附件部分。

第七章法律名词及注释本文所涉及的法律名词及其注释如下：- 齿轮传动：指通过齿轮进行传递和转换动力的一种装置。

一级圆柱齿轮减速器简介圆柱齿轮减速器是一种常用的机械传动装置，广泛应用于各种机械设备中。

一级圆柱齿轮减速器是其中的一种，具有简单结构、传动效率高、承载能力强等优点，被广泛应用于工业生产中。

本文将介绍一级圆柱齿轮减速器的工作原理、结构组成、特点及应用领域，帮助读者了解和掌握这一机械装置。

工作原理一级圆柱齿轮减速器的工作原理基于两个相互啮合、带有齿轮的轴的旋转。

齿轮通过齿轮齿根和齿顶的啮合配合，实现传递运动和扭矩的目的。

当输入轴旋转时，带动一个齿轮开始旋转，这个齿轮称为驱动齿轮，它与一个被动齿轮啮合，减速器的输出轴与这个被动齿轮相连。

不同大小和参数的齿轮组合可以实现不同的输出速度和扭矩转换。

结构组成一级圆柱齿轮减速器通常由输入轴、驱动齿轮、被动齿轮、输出轴和外壳等部分组成。

1.输入轴：将外部转动力传递给减速器内部的组件。

2.驱动齿轮：由输入轴带动旋转，起到传递动力的作用。

3.被动齿轮：与驱动齿轮啮合，通过齿轮的转动来减速输出。

4.输出轴：减速器的输出端，将减速后的转动力传递给机械设备。

5.外壳：对减速器的内部组件进行保护，同时提供固定和密封作用。

特点1.高效率：一级圆柱齿轮减速器的设计和制造精度高，传动效率可达95%以上。

2.承载能力强：通过合理的轴承、齿轮、润滑系统配置，减速器可以承受较大的扭矩和负载。

3.结构简单：一级圆柱齿轮减速器的结构简单，易于维修和保养。

4.节能环保：采用高效的传动方式，减少能源损失，符合现代节能环保要求。

应用领域一级圆柱齿轮减速器广泛应用于各种机械设备中，特别是那些需要传递较大扭矩和减速的场合，例如：1.工业领域：冶金、矿山、化工、造纸等行业的输送设备、搅拌设备等。

2.机床设备：铣床、车床、磨床等机床设备中的主轴传动系统。

3.农业机械：拖拉机、收割机等农业机械中的动力传递系统。

4.汽车工业：汽车变速器等汽车传动系统的一部分。

总结一级圆柱齿轮减速器是一种常用的机械传动装置，具有高效率、承载能力强、结构简单等特点。

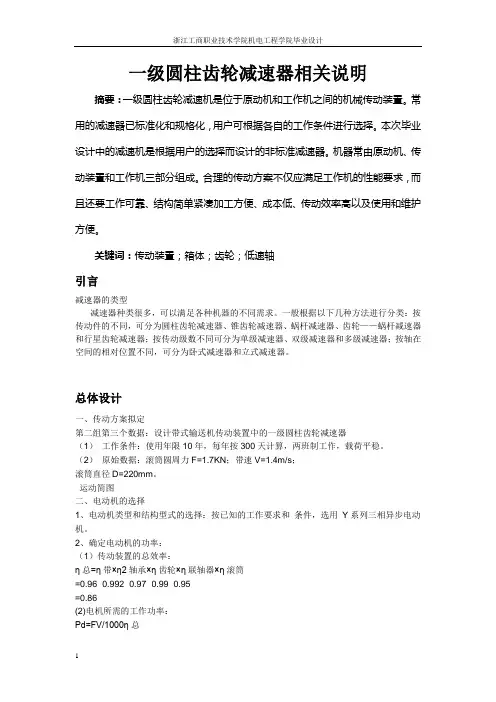

一级圆柱齿轮减速器相关说明摘要：一级圆柱齿轮减速机是位于原动机和工作机之间的机械传动装置。

常用的减速器已标准化和规格化，用户可根据各自的工作条件进行选择。

本次毕业设计中的减速机是根据用户的选择而设计的非标准减速器。

机器常由原动机、传动装置和工作机三部分组成。

合理的传动方案不仅应满足工作机的性能要求，而且还要工作可靠、结构简单紧凑加工方便、成本低、传动效率高以及使用和维护方便。

关键词：传动装置；箱体；齿轮；低速轴引言减速器的类型减速器种类很多，可以满足各种机器的不同需求。

一般根据以下几种方法进行分类：按传动件的不同，可分为圆柱齿轮减速器、锥齿轮减速器、蜗杆减速器、齿轮——蜗杆减速器和行星齿轮减速器；按传动级数不同可分为单级减速器、双级减速器和多级减速器；按轴在空间的相对位置不同，可分为卧式减速器和立式减速器。

总体设计一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中的一级圆柱齿轮减速器（1）工作条件：使用年限10年，每年按300天计算，两班制工作，载荷平稳。

（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm。

运动简图二、电动机的选择1、电动机类型和结构型式的选择：按已知的工作要求和条件，选用Y系列三相异步电动机。

2、确定电动机的功率：（1）传动装置的总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95=0.86(2)电机所需的工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86=2.76KW3、确定电动机转速：滚筒轴的工作转速：Nw=60×1000V/πD=60×1000×1.4/π×220=121.5r/min根据【2】表2.2中推荐的合理传动比范围，取V带传动比Iv=2~4，单级圆柱齿轮传动比范围Ic=3~5，则合理总传动比i的范围为i=6~20，故电动机转速的可选范围为nd=i×nw=（6~20）×121.5=729~2430r/min符合这一范围的同步转速有960 r/min和1420r/min。

分析确定方案通常原动机的转速与工作机的输出转速相差较大，在他们之间常采用多级传动来减速。

齿轮传动具有承载能力大、效率高、允许速度高、尺寸紧凑、寿命长等特点，因此在传动装置中一般应首先采用齿轮传动。

在该装置中无特殊要求可以采用直齿圆柱齿轮。

带传动具有传动平稳﹑吸振等特点，且能起过载保护的作用。

但由于它是靠摩擦力来工作的，在传递同样功率的条件下，当带速较低时，传动结构尺寸较大。

为了减小带传动的结构尺寸，应将其布置在高速级。

已知数据：滚筒圆周力F=1500N，滚筒带速V=1.5m/s，滚筒直径D=280mm，滚筒长度L=400mm。

垂直面受力图:3)计算弯矩:水平面弯矩M CH= Raxy·AC=4639.59*66=306212.94 N•mm 水平面弯矩图;垂直面弯矩M CV= Raxz·AC=1688.67*66=111452.22 N•mm M CH=306212.9 4 N•mmM CV=111452.2 2 N•mm垂直面弯矩图;合成弯矩 M C =2CV 2CHM M +=2222.11145294.306212+=325864.94 N•mm 合成弯矩图4)轴的扭矩T=222.7N •m=2.227×105 N •mm 轴的扭矩图:M C =325864.94 N•mmT=222700N •mm5)确定许用应力:因初选轴的材料为45#调质 查表13-1得σB =650Mpa σs =360M查表13-6得:〔σ+1〕bb =215Mpa,〔σ0〕bb =102Mpa, 〔σ-1〕bb =60Mpa∴α=〔σ-1〕bb /〔σ0〕bb =0.596）当量弯矩 M C =2(2)T M α+=()252X2.227X1059.0325864.94+=351357.48 N •mm 当量弯矩图7)校核轴径:校核C 截面直径 d C =[]()31C 1.0/M b e -σ=()360X 1.0/351357.48=38.83mm考虑该截面上键槽的影响，直径增加3％ d C =1.03•38.83=40mm结构设计确定的直径为48mm ，强度足够五、滚动轴承的选择与寿命验算 根据条件，轴承预计寿命 Lh5×365×8=14600小时 1.输入轴的轴承设计计算 （1）初步计算当量动载荷P因该轴承在此工作条件下只受到Fr 径向力作用，所以P=Fr=628.20N （2）求轴承应有的径向基本额定载荷值5048.38N146001086.34260120.6282.110·60··'1616=⨯⨯⨯⨯==εε）（）（h t d L n f P f C （3）选择轴承型号查表11-5，选择6308轴承 Cr=29.5KN 由式11-3有146002913133820.622.129500186.3426010)(6010366>=⨯⨯⨯⨯==）（εP f C f n L d t h∴预期寿命足够。

一、电动机的选择1)选择电动机的类型按工作要求和工作条件选用Y 系列三相笼型异步电动机，全封闭自扇冷式结构，电压380V。

2)选择电动机的容量工作机的有效功率为Pw=F•v=2.2×1.5=3.3 kW i=0从电动机到工作机传送带间的总效率为η。

η=η1•η2•η3•η4•η5=0.96^1×0.99^3×0.97^1×0.99^1×0.96^1=0.859 i=1由《机械设计课程上机与设计》可知：η1：V 带传动效率0.96η2：滚动轴承效率0.99(球轴承)η3：齿轮传动效率0.97 (7 级精度一般齿轮传动)η4：联轴器传动效率0.99(弹性联轴器)η5：卷筒传动效率0.96所以电动机所需工作功率为：Pd = Pw /η= 3.3/0.859=3.84 kW i=2式中：Pd——工作机实际所需电动机的输出功率，kW；P w——工作机所需输入功率。

kW；η——电动机至工作机之间传动装置的总功率。

3)确定电动机转速按推荐的传动比合理范围，V带传动≤(2～4)，一级圆柱齿轮传动≤5，两级圆柱齿轮传动为(5～40)。

因为nw=v •60/(π•D)=(1.5×60)/(π×240)=119.37 r/min i=3nd=i•nw=(2～20)•119.37=(238.74～2387.4) r/min i=4所以电动机转速的可选范围为：(238.74～2387.4) r/min i=5综合考虑电动机和传动装置的尺寸、质量及价格等因素，为使传动装置结构紧凑，决定选用同步转速为1000 r/min i=6电动机。

根据电动机类型、容量和转速，查表选定以下电动机，其主要性能如表格1。

二、确定传动装置的总传动比和分配传动比1).总传动比i为i=nm/nw= 960/119.37=8.04 i=72).分配传动比i=i0•i1=8.04 i=9考虑润滑条件等因素，初定i0——为V型带传动比i1——为第一组齿轮传动比i2——为第二组齿轮传动比当为两级传动时：i1=(1.3～1.4) •i2 取1.4 ，i0=2当为一级传动时：i1=i/i0 i0=3所以经过计算以后可得：i1=8.04/2=2.68 i=12(1).各轴的转速电动机轴：nm=960 r/min i=13Ⅰ轴：nⅠ=960/3=320 r/min i=14Ⅱ轴：nⅡ=320/2.68=119.4 r/min i=15卷筒轴：nw= nⅡ=119.4/1=119.4 r/min i=18(2). 各轴的输入功率电动机轴：Pd=4 kW i=19Ⅰ轴：PⅠ=Pd•η1•η2= 4×0.99×0.96=3.8 kW i=20Ⅱ轴：PⅡ=PⅠ•η2•η3=3.8×0.99×0.97=3.65 kW i=21卷筒轴：Pw= PⅡ•η2•η4=3.65×0.99×0.99=3.58 kW i=24(3).各轴的输入转矩电动机轴的输出转矩Td为：Td=9550×Pd/nm=9550×4/960=39.79 N•m i=25电动机轴：Td=39.79 N•m i=26Ⅰ轴：TⅠ=9550×PⅠ/nⅠ=9550×3.8/320=113.41 N•m i=27Ⅱ轴：TⅡ=9550×PⅡ/nⅡ=9550×3.65/119.4=291.94 N•m i=28卷筒轴：Tw=9550×Pw/nw=9550×3.58/119.4=286.34 N•m i=31三、V带设计1)求计算功率Pc查表得Ka=1.2 i=32故Pc=Ka•Pd=1.2×3.84=4.61 kW i=332)选V带型号可用普通V带或窄V带，现选以普通V带。

一级圆柱齿轮减速器设计说明书一级圆柱齿轮减速器是工业制造中常见的减速机构之一，主要用于降低传动系统的转速和增加扭矩。

本文将从设计原理、结构特点、选型注意事项、维护保养等方面进行详细介绍，希望能为广大读者提供一些指导意义。

一、设计原理一级圆柱齿轮减速器主要由主动轮、从动轮、轴、轴承和外壳等组成。

当主动轮转动时，经过轴进行传动作用，从动轮便跟随主动轮转动，此时将转速减少了，同时扭矩增大。

主要减速原理是利用两个圆柱齿轮之间的接触来传递动力，其减速比决定于主动轮和从动轮的齿轮数。

二、结构特点一级圆柱齿轮减速器是传统减速器中使用最广泛的一种，其结构特点主要有以下几点：1.结构简洁，制造成本低廉。

2.转速范围广，适用性强。

3.减速比大，输出扭矩大。

4.传动效率高，一般可达到95%以上。

5.运转平稳，噪声小，寿命长。

三、选型注意事项在选择一级圆柱齿轮减速器时，需注意以下几点：1.确定所需的减速比和输出扭矩。

2.确定输入轴的转速和功率，以便选型时能满足要求。

3.考虑运转环境和工作负载，选择合适的安装方式和轴承类型。

4.测试和评估减速器的传动效率，以确定其性能是否符合要求。

四、维护保养一级圆柱齿轮减速器在使用过程中需要定期进行维护保养，以确保其长期稳定运行。

常见的维护保养措施包括：1.定期检查润滑油的油位和质量，需要及时更换。

2.检查齿轮和轴承的磨损情况，如有需要应及时更换。

3.定期清洗减速器内部，确保齿轮和轴承处于良好的工作状态。

4.注意减速器的运转状态，及时发现并排除故障。

综上所述，一级圆柱齿轮减速器是一种经济实用、可靠耐用的传动设备，其结构简洁、减速比大、传动效率高等特点使其在各种行业中广泛应用。

在选型、安装和使用过程中需注意各种因素，合理维护保养可延长其使用寿命，提高生产效率。

一级直齿圆柱齿轮减速器课程设计一级直齿圆柱齿轮减速器课程设计一、介绍一级直齿圆柱齿轮减速器是由齿轮、轴承以及机架组成，把传动从来源中传输到装置所需正确动作，在工业上很常用，特别是重要用途减速器，例如船舶、汽车等减速机构，也可用作安全限速器。

二、本课程分析本课程设计主要涉及一级直齿圆柱齿轮减速器的设计分析。

减速器主要构成是：1.输入轴、输出轴和安装孔；2.齿轮的材料和模数；3.齿轮的位置和间隙；4.轴承的类型、尺寸和弹性支撑；5.轴承的可靠性；6.齿轮驱动分配器；7.齿形加工和复形检查；8.传动效率；9.减速机负荷试验；10.运转稳定性及噪声试验；11.机架的材料和结构的设计；12.电路的负载调节；13.油路设计；14.减速器的安装和调试。

四、课程实施策略将本课程设计分为理论和实验两部分，理论部分介绍相关知识，具体内容由教师统一指定，教师领导学生小组一起完成一级直齿圆柱齿轮减速器的设计分析。

学生提交的任务论文将由评委对作品进行打分，教师依据评分标准给予学生得分。

实验部分由学生团队实施，实验实施之前将由教师提供设计实施知识和技能训练，故实验及设计环节由小组成员完成，经由统一的评价考核，由学生积极参与共同完成任务，小组成员间磨合合作，发挥优秀的创新思维。

本课程java语言编程软件完成编程实验，实验室采用机械材料、齿轮减速器实验设备等。

五、总结&结论本课程设计让学生深入了解一级直齿圆柱齿轮减速器的设计及分析，提高学生分析问题和解决问题能力，提高学生关于机械设计与分析的综合能力。

学生通过理论学习了解减速器结构及设计的原理，通过实践训练掌握减速器设计实施的技能，加深对减速器的理解，培养有创新精神、具有实践能力的机械工程技术人才。

一级圆柱齿轮减速器一级圆柱齿轮减速器是一种常见的机械传动装置，用于将高速旋转的输入轴传递给输出轴并降低速度。

它由多个圆柱形齿轮和轴承组成，具有紧凑结构和高效性能。

本文将介绍一级圆柱齿轮减速器的工作原理、结构特点以及应用范围。

一、工作原理一级圆柱齿轮减速器的工作原理基于齿轮啮合传动。

当输入轴转动时，通过齿轮的啮合作用，将输入轴的旋转速度和扭矩传递给输出轴。

齿轮的大小和齿数决定了传递的速比，从而实现减速的目的。

二、结构特点1. 齿轮组成：一级圆柱齿轮减速器通常由输入齿轮、输出齿轮和中间齿轮组成。

输入齿轮与输入轴相连，输出齿轮与输出轴相连，而中间齿轮则连接输入齿轮和输出齿轮，起到传递动力的作用。

2. 齿轮材质：为了提高一级圆柱齿轮减速器的传动效率和使用寿命，齿轮通常采用高强度的合金钢材料，经过热处理和精密加工而成。

3. 轴承支撑：为了确保齿轮的平稳运转，一级圆柱齿轮减速器采用了耐磨的轴承来支撑输入轴和输出轴，并降低摩擦和磨损。

4. 轴向间隙：为了减小装配误差和齿轮传动中的振动和噪声，一级圆柱齿轮减速器在齿轮的设计中设置了适当的轴向间隙，保证齿轮的啮合稳定。

三、应用范围一级圆柱齿轮减速器广泛应用于各种机械传动系统中，特别适用于转速较高、扭矩较大的情况。

以下是一些常见的应用领域：1. 机械制造：一级圆柱齿轮减速器可用于机床、冶金设备、印刷机械、纺织机械等领域，实现传动和减速功能。

2. 输送机械：在物料输送系统和输送带机械中，一级圆柱齿轮减速器可用于传递动力和控制输送速度。

3. 工程机械：一级圆柱齿轮减速器广泛应用于挖掘机、装载机、推土机等工程机械设备中，提供扭矩输出和传动动力。

4. 石油化工：在石油、化工等领域，一级圆柱齿轮减速器可用于泵、压缩机等设备的传动和控制。

总结：一级圆柱齿轮减速器是一种常见且重要的传动装置，其结构特点和工作原理决定了其在各种机械系统中的广泛应用。

通过降低输入轴的速度，一级圆柱齿轮减速器能够提供更多的扭矩输出，并满足不同使用场景的需求。

一级圆柱斜齿轮减速器说明书【一级圆柱斜齿轮减速器说明书】1. 引言本文档旨在介绍一级圆柱斜齿轮减速器的结构、原理、使用方法以及注意事项，匡助用户正确安装和操作该减速器。

2. 产品概述2.1 产品简介一级圆柱斜齿轮减速器是一种常用的机械传动装置，适合于工业生产和机械设备中的减速运动需求。

2.2 主要特点- 结构紧凑，体积小- 传动效率高- 运行平稳，噪音低- 承载能力强3. 结构和工作原理3.1 结构组成一级圆柱斜齿轮减速器由主动轮、从动轮、轴、壳体等组成。

其中主动轮通过轴与机电连接，从动轮与被传动机械连接。

3.2 工作原理当机电带动主动轮旋转时，主动轮上的齿轮通过齿数较少的从动轮上的齿轮传递力矩，实现减速作用。

4. 安装与调试4.1 安装前准备- 检查减速器和传动装置之间的适配性- 检查轴承和密封件的完好性- 清洁安装面和传动轴的端面4.2 安装步骤- 将减速器固定在安装座上，并确保座与机身密切连接- 将被传动机械与从动轮连接，并确保轴承安装正确- 调整传动轴与减速器主轴的同心度，保证传动精度和平稳运行4.3 调试- 空载启动减速器，观察转动是否平稳- 检查是否有异常噪音或者振动- 监测减速器外壳温度，确保运行温度在正常范围内5. 使用和维护5.1 使用要点- 遵循使用手册的操作规范- 定期检查润滑油的情况，及时更换- 定期检查传动齿轮和轴承，确保无损伤和磨损- 避免过载和超速运行，以防损坏减速器5.2 维护- 定期清洁减速器表面和内部零件- 检查密封件和轴承的磨损情况，并做必要的更换- 跟踪记录减速器的使用情况和故障信息，定期进行维护保养6. 注意事项6.1 安全操作- 操作人员应穿戴个人防护装备- 严禁在减速器运转时接触旋转部件- 关闭电源后，等待减速器彻底住手运转再进行维护6.2 温度监测- 定期检测减速器外壳温度，确保运行温度在安全范围内【附件】本文档涉及的附件包括：1. 安装图纸2. 维护保养记录表格3. 其他相关资料【法律名词及注释】1. 减速器：机械传动装置，可将输入轴的高速旋转运动变为输出轴的低速旋转运动。

一级圆柱齿轮减速器说明书一级圆柱齿轮减速器说明书1.引言1.1 文档目的本文档旨在提供一级圆柱齿轮减速器的详细说明，包括产品特点、技术参数、安装方法、维护保养等内容，以便用户正确使用和维护该产品。

1.2 读者对象本说明书适用于一级圆柱齿轮减速器的使用者、维护人员、工程师等相关人员。

2.产品概述2.1 产品描述一级圆柱齿轮减速器是一种常用的机械传动装置，主要用于实现大、小齿轮之间的转速变化，从而实现动力传递和减速效果。

2.2 产品特点- 制造材料优质，具有良好的耐磨性和耐久性；- 结构紧凑，安装方便；- 传动效率高，噪音低；- 齿轮配对精确，传动平稳可靠。

3.技术参数3.1 额定输入功率：[填写具体数值] kW3.2 输入转速：[填写具体数值] rpm3.3 输出转速：[填写具体数值] rpm3.4 输出扭矩：[填写具体数值] Nm3.5 传动比：[填写具体数值]4.安装方法4.1 安全注意事项- 在安装过程中，务必戴好安全帽、手套等防护用品；- 在进行电气接线时，确保电源已断开；- 请根据使用环境和设备要求，选择合适的安装位置。

4.2 安装步骤1.准备工作，包括所需工具、安装地点清理等；2.将减速器置于安装位置，并与相应设备进行连接；3.按照相关标准要求进行安装，并注意固定螺栓的紧固力度；4.检查安装质量，确保减速器与设备的连接稳定可靠。

5.维护保养5.1 日常检查- 定期检查减速器的润滑油是否充足，根据使用情况及时更换；- 检查齿轮传动部分的磨损情况，如有问题及时修复或更换零部件；- 清洁减速器表面的污物和尘土，保持外观整洁。

5.2 故障排除- 减速器运行时产生异常振动，应立即停机检查；- 减速器发出异常噪音，应检查齿轮啮合情况或可能产生摩擦的部位；6.附件本文档附带以下附件：- 产品结构图- 安装示意图- 常见问题和解答7.法律名词及注释- 齿轮：用来传动动力和转速的机械零件，由齿数、模数等参数来描述。

一级圆柱齿轮减速器一级圆柱齿轮减速器简介一、减速箱的工作原理及结构一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一轴传至另一轴，实现减速的，如图2-1齿轮减速器结构图所示。

动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到大齿轮轴，从而实现减速之目的。

由于传动比i =n1/n2，则从动轴的转速n2=z1/z2×n1。

减速器有两条轴系——两条装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。

端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。

装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。

的挥发气体，拆去小盖可检视齿轮磨损情况或加油。

油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。

箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。

箱体的左右两边有四个成钩状的结构，作用为起吊运输。

二、减速器的装配示意图0装配示意图昧在机器或部件拆卸过程所画的记录图样，是绘制装配图和重新进行裄配的依据。

它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。

在全面了解后，可以画出部分装配示意图。

只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。

装配示意图的画法没有严格的规定，通常用简单的线杠画出零件的大致轮廓。

画装配示意图时，对零件的表辺一般ญ受前后层次的限制，其顺庋可以从主褁零件着手，依此按装配顺序把其它零件逐个画出。

装配示意图画好后，对各个零件编上序号并列表登记。

应注意图、表、零件标签上的序号、名称要一致。

图2-2给出了减速器的装配示意图，可供参考。

零件序号横线上方的为零件序号和名称（或标准件规格尺寸）。

图2-2 减速器的装配示意图三、减速器的拆卸顺序箱体和箱盖通过六个螺栓连接，拆下六个螺栓即可将箱盖取下，对于两轴系零件，整个取下该轴，即可一一拆下各零件。

一级直齿圆柱齿轮减速器设计说明书1. 引言减速器是机械传动装置中的关键部件，广泛应用于工业生产和机械设备中。

本设计说明书将详细介绍一级直齿圆柱齿轮减速器的设计原理、结构和功能。

2. 设计原理一级直齿圆柱齿轮减速器是一种常用的传动装置，通过齿轮的啮合和相对运动，实现输入轴和输出轴之间的转速减小和扭矩增加。

其原理基于齿轮啮合的运动学和动力学分析，通过合理设计齿轮的齿数、模数、压力角等参数，来满足设计要求。

3. 结构组成一级直齿圆柱齿轮减速器主要由输入轴、输出轴、齿轮组和壳体组成。

输入轴和输出轴分别与动力源和负载相连，通过齿轮组的传动，实现输入轴和输出轴之间的转速和扭矩的变换。

齿轮组通常由一个主动齿轮和一个从动齿轮组成，其齿数比决定了减速比。

4. 设计要点在设计一级直齿圆柱齿轮减速器时，需要考虑以下要点：(1) 轴的强度计算：根据输入功率和转速，确定输入轴和输出轴的直径和长度，以满足强度和刚度要求。

(2) 齿轮参数的选择：根据减速比和传动比例，选择合适的齿数、模数和压力角，以满足传动效率和承载能力的要求。

(3) 齿轮的材料选择：根据工作环境和负载条件，选择合适的齿轮材料，以满足强度和耐磨性的要求。

(4) 轴承和润滑：选择合适的轴承类型和润滑方式，以减小摩擦损失和提高传动效率。

(5) 壳体设计：根据齿轮组的尺寸和安装要求，设计合适的壳体结构和支撑方式，以保证减速器的稳定运行。

5. 功能和应用一级直齿圆柱齿轮减速器具有转速减小、扭矩增加和传递功率的功能，广泛应用于各种机械设备中。

它可以用于工业生产中的输送机、搅拌机、提升机等设备，也可以用于家用电器中的洗衣机、食品加工机等。

6. 设计案例以某生产线上的输送机为例，设计一级直齿圆柱齿轮减速器的参数如下：输入功率：5 kW输入转速：1500 rpm输出转速：30 rpm减速比：50:1根据以上参数，进行轴的强度计算、齿轮参数的选择、材料选择、轴承和润滑设计，最终得到合适的一级直齿圆柱齿轮减速器设计方案。

机械课程设计一级圆柱齿轮减速器的设计一级圆柱齿轮减速器是一种常见的机械设计，大多数减速器由圆锥齿轮和圆柱齿轮组成，并配有轴承、油封、侧轴等附件。

它用于降低电机、汽车发动机和其他机械设备的转速，可输出高扭矩流量或者输出低速高转矩的形式。

减速器是机械设计的重要组成部分，特别是在减速传动系统中，以及低速高扭矩的机械设备中发挥着十分重要的作用。

1. 设计几何尺寸：减速器由两个圆柱齿轮组成，它们的几何尺寸要满足规定的技术要求，可以采用国家标准或者参照型号产品实现。

2. 选择齿轮材料：圆柱齿轮要具有较高的强度、耐磨性和传动精度，因此必须采用合适的材料，一般可选择45#钢、20Cr、20CrMnTi等。

3. 结构设计：减速器的结构设计要满足负载大小及其转速要求，并考虑安装空间及成本。

对于一级减速器，一般采用"Y"型分支结构；或者单锥齿轮轴，两个锥齿轮之间再配有两个小型圆柱齿轮组成的结构，以获得小型尺寸与低噪声效果。

4. 轴承选择：为了减轻轴承的载荷，一般使用滚珠轴承或圆柱滚子轴承，但也可以根据要求使用其他轴承设计，比如浮动轴承、液压轴承等。

5. 壳体设计：壳体的强度、刚度和噪声要满足要求，可以采用铸铁、钢材、铝合金或塑料制成。

6. 传动机械特性：传动机械特性用于度量减速器的传动性能，包括传动比、传动效率等。

传动比由行星齿轮及圆柱齿轮的几何尺寸上的关系确定，而传动效率则受许多因素的影响，主要包括齿轮材料、齿形及相对对位误差等。

总之，要设计一级圆柱齿轮减速器，既要了解其工作原理，也要将几何尺寸、材料、结构、轴承、壳体以及传动机械特性等因素综合设计。

正确的设计方法能够有效地确保减速器尺寸小巧、体积小、效率高、结构紧凑、字体好、运转稳定等性能优异。
