接近开关、微动开关

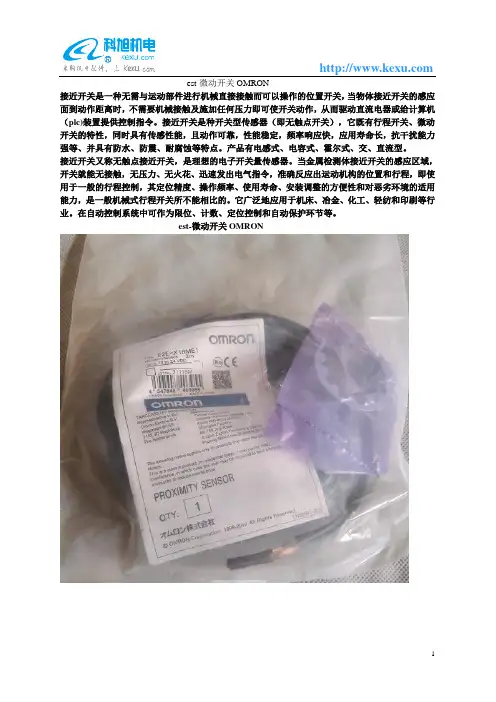

est-微动开关OMRON
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

est-微动开关OMRON。

◆接近开关工作原理分类:1.电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

2.电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

◆霍尔开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我厂生产的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

图尔克接近开关是种开关型传感器，它即有行程开关、微动开关的特性，同时还具有传感性能好且动作可靠以及应用寿命长等特点。

从而它被广泛的应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节，图尔克接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。

因此到目前为止，图尔克接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。

对于不同的材质的检测体和不同的检测距离，应选用不同类型的图尔克接近开关，以使其在系统中具有高的性能价格比，为此在选型中应遵循以下原则：1.当检测体为金属材料时，应选用高频振荡型图尔克接近开关，该类型图尔克接近开关对铁镍、A3钢类检测体检测比较灵敏。

对铝、黄铜和不锈钢类检测体，其检测灵敏度就低。

2.当检测体为非金属材料时，如木材、纸张、塑料、玻璃和水等，应选用电容型图尔克接近开关。

3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近开关或超声波型图尔克接近开关。

4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉的磁性图尔克接近开关或霍尔式图尔克接近开关。

其次在图尔克接近开关技术指标检测相关介绍如下：1.动作距离测定，当动作片由正面靠近图尔克接近开关的感应面时，使图尔克接近开关动作的距离为图尔克接近开关的最大动作距离，测得的数据应在产品的参数范围内。

2.释放距离的测定，当动作片由正面离开图尔克接近开关的感应面，传感器由动作转为释放时，测定动作片离开感应面的最大距离。

3.回差H的测定，较大动作距离和释放距离之差的绝对值。

4.动作频率测定，用调速电机带动胶木圆盘，在圆盘上固定若干钢片，调整传感器感应面和动作片间的距离，约为传感器动作距离的百分之80左右，转动圆盘，依次使动作片靠近图尔克接近开关，在圆盘主轴上装有测速装置，传感器输出信号经整形，接至数字频率计。

此时启动电机，逐步提高转速，在转速与动作片的乘积与频率计数相等的条件下，可由频率计直接读出传感器的动作频率。

PLC常用的输入输出元件输入（Input）模块和（Output）模块简称为I/O模块，它们是PLC系统的眼、耳、手、脚，是联系外部现场设备和CPU模块的桥梁。

CPU模块集成了输入电路和输出电路。

而无论是输入模块采集信号还是输出模块输出信号，都需要一些外部元件设备的帮忙，这次我们来就简单的介绍一下PLC常用的输入输出元件。

➢按钮按钮是主令元件，只能发信号给PLC，当PLC接收到按钮的电压变化，即0到1或者是1到0或通、断信号后，根据PLC中的逻辑控制程，计算控制结果，然后输出到阀，或电机，或继电器，使设备工作。

一般按钮按到PLC的输入点后，电压到时，会通过光藕合管发信号映像到PLC的输入区。

➢选择开关选择开关是把分接选择器和切换开关的功能结合在一起，能承载、通断电流的一种开关装置。

有2段、3段和组合开关。

万能开关及凸轮转换器这些都是选择开关。

常用的就是转换开关。

具体实现什么功能，主要根据程序和电路来决定。

主要就是各种设备的操作功能的转换➢拨码开关拨码开关（也叫DIP开关，拨动开关，超频开关，地址开关，拨拉开关，数码开关，指拨开关）是一款用来操作控制的地址开关，采用的是0/1的二进制编码原理。

通俗的说也就是一款能用手拨动的微型的开关，所以也通常叫指拨开关的也很多。

数字电路通常用 BCD 码表示十进制，用高、低电平表示二进制的 1 、0 ，拨码开关内部的机械触点把对应的十进制数转换成 8421码（BCD 码的一种），用来输入数据。

如定时器的定时时间、信号发生器的频率、计数器的脉冲数量等参数。

➢限位开关限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和电机。

限位开关的应用方面很多，很多电器里面都有它的身影。

它主要是起连锁保护的作用。

接近开关的原理及其应用1. 接近开关的概述接近开关是一种能够检测靠近或离开物体的装置，能够将物理参数转化为电信号。

它广泛应用于工业自动化控制系统中，用于检测物体的位置、距离、速度等参数，并根据检测结果来实现自动化控制。

2. 接近开关的原理接近开关的原理基本上可以分为接触式和非接触式两种。

2.1 接触式接近开关接触式接近开关通过物体与开关之间的接触或间隙的变化来进行物体的检测。

常见的接触式接近开关有机械式接近开关、微动开关等。

2.2 非接触式接近开关非接触式接近开关是通过感应物体的电磁参数来进行检测的。

常见的非接触式接近开关有电感式接近开关和光电式接近开关。

3. 接近开关的应用接近开关在工业自动化领域有着广泛的应用。

下面列举了一些常见的应用场景：•自动灯光控制：接近开关可以用来检测人或物体的接近程度，根据检测结果来自动调节灯光的亮度或开关灯光。

•生产线物体检测：在生产线上，接近开关可以用来检测物体的位置、距离等参数，以便准确定位和控制物体的运动。

•机器人导航与避障：接近开关可以用来检测机器人周围的环境，以实现自主导航和避障功能。

•电梯门控制：接近开关可以用来检测人或物体是否接近电梯门，根据检测结果来自动打开或关闭电梯门。

•液位检测：接近开关可以用来检测液体的液位高度，以便控制液体的供给或排放。

•温度控制：接近开关可以用来检测物体表面的温度，根据检测结果来控制温度的升降。

•安全检测：接近开关可以用来检测机器设备或装置是否处于安全状态，以保障人员和设备的安全。

4. 接近开关的选择与安装在选择接近开关时，需要考虑以下因素：•工作环境：选择适合工作环境的接近开关，例如是否需要防水、耐高温等功能。

•检测距离：根据需要检测的物体距离，选择适当的检测距离范围。

•输出信号类型：根据控制系统的要求，选择合适的接近开关输出信号类型，例如开关量、模拟量等。

•安装方式：根据实际情况，选择合适的安装方式，例如固定安装、插入安装等。

接近开关工作原理概述：接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将这种状态转换为电信号输出。

它在自动化控制系统中广泛应用，可以实现物体的非接触式检测和控制。

本文将详细介绍接近开关的工作原理、分类、应用以及选型注意事项。

一、工作原理：接近开关的工作原理基于不同的物理原理，常见的有磁性、电感、电容、光电和超声波等。

以下将分别介绍这些原理：1. 磁性接近开关：磁性接近开关利用磁场的作用，当检测到磁性物体靠近时，磁场发生变化，从而使开关动作。

例如，磁簧开关就是一种常见的磁性接近开关，它由磁簧和触点组成，当磁簧受到外界磁场的影响时，触点闭合或断开。

2. 电感接近开关：电感接近开关利用线圈的电感变化来检测物体的接近。

当有金属物体靠近时，金属物体对线圈的电感产生影响，从而改变线圈的电感值，使开关发生状态变化。

电感接近开关常用于金属物体的检测。

3. 电容接近开关：电容接近开关利用电容的变化来检测物体的接近。

当有物体靠近电容接近开关时，物体与电容传感器之间形成一个电容耦合，导致电容值的变化，从而触发开关动作。

电容接近开关适用于非金属物体的检测。

4. 光电接近开关：光电接近开关利用光的传播和接收来检测物体的接近。

它由发光器和接收器组成，当物体靠近时，光线被遮挡或反射，从而改变接收器接收到的光强度，触发开关动作。

光电接近开关适用于颜色、透明度不同的物体检测。

5. 超声波接近开关：超声波接近开关利用超声波的传播和接收来检测物体的距离。

超声波发射器发出超声波信号，当信号遇到物体并被反射回来时，接收器接收到反射信号，并通过计算时间差来确定物体与开关的距离。

超声波接近开关适用于大距离、不受物体材料影响的检测。

二、分类：根据工作原理和形状结构，接近开关可以分为多种类型。

以下将介绍几种常见的接近开关类型：1. 传感器式接近开关：传感器式接近开关是一种非触点式的接近开关，它通过感应物体的接近来触发开关动作。

根据工作原理的不同，传感器式接近开关又可细分为磁性、电感、电容、光电和超声波等类型。

磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理磁性开关和接近开关 接近开关和磁性开关及光电开关的区别接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在磁性开关接线图气缸上的磁性开关 气缸磁性开关接线图 磁性开关2根线分正负吗 磁性开关工作原理 磁性开关和接近开关 自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

磁性开关：磁性开关是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。

常用的磁性开关有单触点和双触点两种。

磁性开关意思就是通过磁铁来感应的，这个“磁”就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。

开关就是干簧管了。

干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。

平时，玻璃管中的两个由特殊材料制成的簧片是分开的。

当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。

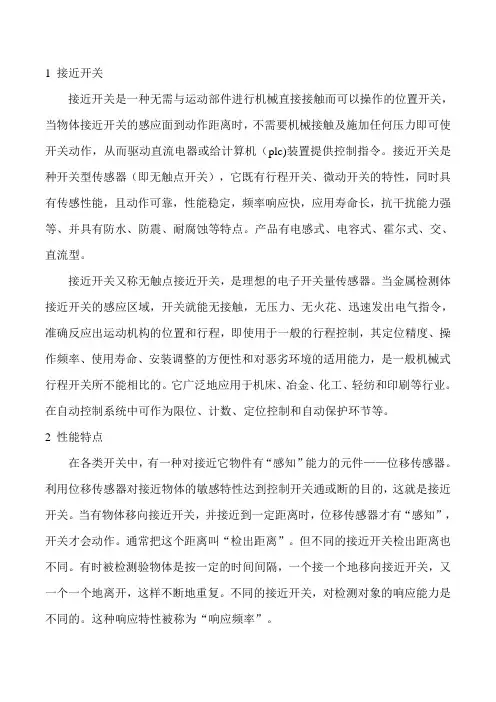

1 接近开关接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

2 性能特点在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

3 种类因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：3.1 无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。
