微动式行程开关工作原理(一)

按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。

主令电器只适合应用于控制电路中，不适合应用于主电路中。

主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。

按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。

图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。

当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。

按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。

控制按钮的图形和文字符号如图2所示。

图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。

行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。

其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。

操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。

触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

行程开关的原理和使用方法行程开关是一种用于控制电气设备的开关装置，它可以实现电路的自动开关和定时控制。

在工业生产和日常生活中，行程开关被广泛应用于各种设备和系统中，起到了非常重要的作用。

本文将从行程开关的工作原理、分类、使用方法以及在实际应用中的注意事项等方面进行详细介绍。

一、行程开关的工作原理行程开关的工作原理是基于机械和电气原理的结合，它通过手动或自动的方式改变电路中的接通状态，从而实现对电气设备的控制。

行程开关通常由固定部件和运动部件组成，其中运动部件又包括触发器、摇杆、滑块等。

当运动部件受到外部力量作用时，会改变触发器与电路的连接状态，从而实现电气设备的开关控制。

行程开关利用机械结构的运动来改变电路的连接状态，可以分为两种类型：单刀单掷和双刀双掷。

单刀单掷行程开关在正常情况下只有一个触点，通过运动部件的移动来实现开关控制。

双刀双掷行程开关则有两个触点，可以同时控制两个电路的连接状态。

二、行程开关的分类根据工作原理和用途的不同，行程开关可以分为多种类型。

按照结构形式的不同，行程开关可以被分为旋转式、推杆式、滚珠式、滑块式等。

根据工作特性的不同，行程开关可以被分为微动开关、限位开关、传感开关等。

微动开关是指行程很小的开关，通常用于检测物体的存在与否，或者作为控制信号的传输。

限位开关是指可以控制设备运动范围的开关，通过检测设备的位置来实现对设备的控制。

传感开关则是通过检测外部物体的性质、形状、位置等信息来实现对设备的控制。

三、行程开关的使用方法行程开关的使用方法相对简单，但在实际操作中还是需要注意一些细节问题。

首先，在安装行程开关的时候要注意其位置和角度，确保触发器和电路的连接状态符合要求。

其次，在使用过程中要注意避免外部力量的撞击和振动，防止触发器的位置发生偏移。

另外，要定期检查行程开关的工作状态，确保其正常运行。

行程开关的使用范围非常广泛，可以应用于机械设备、自动化系统、安防系统等领域。

在机械设备中，行程开关可以实现对设备运动范围的控制，保证设备的安全性和稳定性。

行程开关工作原理行程开关是一种常见的电气元件，它在电路中起着非常重要的作用。

本文将介绍行程开关的工作原理，包括行程开关的结构组成、工作原理和应用场景等方面。

1. 行程开关的结构组成行程开关通常由触点、驱动机构和外壳组成。

触点是行程开关的核心部件，它负责在触发条件满足时打开或关闭电路。

驱动机构则是触发触点动作的部件，通常包括按钮、杆或者其他机械结构。

外壳则是行程开关的保护部件，它可以防止外部环境对行程开关造成损坏。

2. 行程开关的工作原理行程开关的工作原理非常简单，当驱动机构受到外力作用时，触点会发生动作，从而打开或关闭电路。

例如，当按下按钮时，按钮会施加力到触点上，触点会受到力的作用而发生动作，从而改变电路的通断状态。

这种机械式的工作原理使得行程开关在各种环境下都能正常工作，例如在高温、高湿或者有振动的环境下。

3. 行程开关的应用场景行程开关在工业自动化、机械设备、家用电器等领域都有广泛的应用。

在工业自动化中，行程开关可以用来检测机械设备的位置，从而实现自动化控制。

在机械设备中，行程开关可以用来检测零件的位置或者运动状态，从而保证机械设备的正常运行。

在家用电器中，行程开关可以用来控制电路的通断，从而实现家用电器的开关控制功能。

总之，行程开关是一种非常重要的电气元件，它通过简单而可靠的机械原理实现电路的控制。

它在工业自动化、机械设备、家用电器等领域都有广泛的应用，为各种设备的正常运行提供了重要的支持。

希望本文对行程开关的工作原理有所帮助。

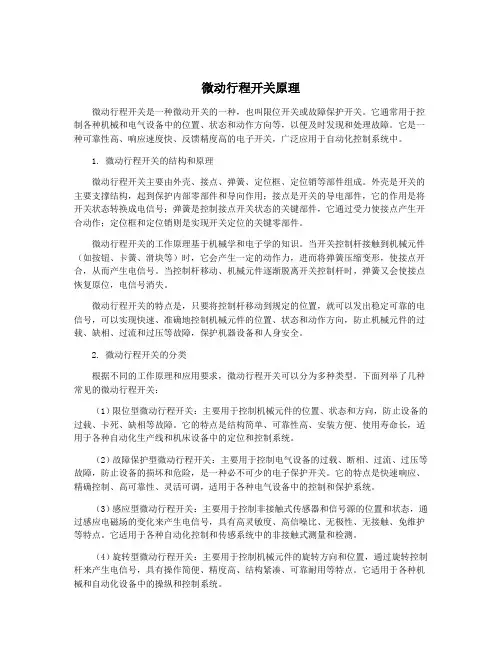

微动行程开关原理微动行程开关是一种微动开关的一种，也叫限位开关或故障保护开关。

它通常用于控制各种机械和电气设备中的位置、状态和动作方向等，以便及时发现和处理故障。

它是一种可靠性高、响应速度快、反馈精度高的电子开关，广泛应用于自动化控制系统中。

1. 微动行程开关的结构和原理微动行程开关主要由外壳、接点、弹簧、定位框、定位销等部件组成。

外壳是开关的主要支撑结构，起到保护内部零部件和导向作用；接点是开关的导电部件，它的作用是将开关状态转换成电信号；弹簧是控制接点开关状态的关键部件，它通过受力使接点产生开合动作；定位框和定位销则是实现开关定位的关键零部件。

微动行程开关的工作原理基于机械学和电子学的知识。

当开关控制杆接触到机械元件（如按钮、卡簧、滑块等）时，它会产生一定的动作力，进而将弹簧压缩变形，使接点开合，从而产生电信号。

当控制杆移动、机械元件逐渐脱离开关控制杆时，弹簧又会使接点恢复原位，电信号消失。

微动行程开关的特点是，只要将控制杆移动到规定的位置，就可以发出稳定可靠的电信号，可以实现快速、准确地控制机械元件的位置、状态和动作方向，防止机械元件的过载、缺相、过流和过压等故障，保护机器设备和人身安全。

2. 微动行程开关的分类根据不同的工作原理和应用要求，微动行程开关可以分为多种类型。

下面列举了几种常见的微动行程开关：（1）限位型微动行程开关：主要用于控制机械元件的位置、状态和方向，防止设备的过载、卡死、缺相等故障。

它的特点是结构简单、可靠性高、安装方便、使用寿命长，适用于各种自动化生产线和机床设备中的定位和控制系统。

（2）故障保护型微动行程开关：主要用于控制电气设备的过载、断相、过流、过压等故障，防止设备的损坏和危险，是一种必不可少的电子保护开关。

它的特点是快速响应、精确控制、高可靠性、灵活可调，适用于各种电气设备中的控制和保护系统。

（3）感应型微动行程开关：主要用于控制非接触式传感器和信号源的位置和状态，通过感应电磁场的变化来产生电信号，具有高灵敏度、高信噪比、无极性、无接触、免维护等特点。

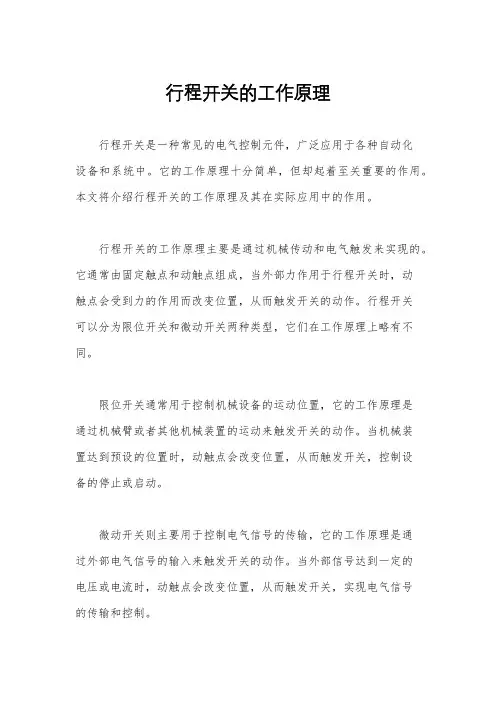

行程开关的工作原理行程开关是一种常见的电气控制元件，广泛应用于各种自动化设备和系统中。

它的工作原理十分简单，但却起着至关重要的作用。

本文将介绍行程开关的工作原理及其在实际应用中的作用。

行程开关的工作原理主要是通过机械传动和电气触发来实现的。

它通常由固定触点和动触点组成，当外部力作用于行程开关时，动触点会受到力的作用而改变位置，从而触发开关的动作。

行程开关可以分为限位开关和微动开关两种类型，它们在工作原理上略有不同。

限位开关通常用于控制机械设备的运动位置，它的工作原理是通过机械臂或者其他机械装置的运动来触发开关的动作。

当机械装置达到预设的位置时，动触点会改变位置，从而触发开关，控制设备的停止或启动。

微动开关则主要用于控制电气信号的传输，它的工作原理是通过外部电气信号的输入来触发开关的动作。

当外部信号达到一定的电压或电流时，动触点会改变位置，从而触发开关，实现电气信号的传输和控制。

行程开关在自动化设备和系统中起着至关重要的作用。

它可以实现设备的自动控制和位置检测，保证设备的安全运行和精确控制。

在工业生产中，行程开关常用于控制输送带的位置、机械手的动作、阀门的开闭等，保证生产线的正常运行和产品的质量。

除此之外，行程开关还广泛应用于家用电器、汽车电子、安防系统等领域。

在家用电器中，行程开关可以用于控制家电设备的开关、门窗的状态检测等；在汽车电子中，行程开关可以用于控制车窗的升降、车门的开合等；在安防系统中，行程开关可以用于控制门禁系统、报警系统等。

总的来说，行程开关是一种简单而重要的电气控制元件，它通过机械传动和电气触发来实现设备的控制和位置检测。

在各种自动化设备和系统中都有着广泛的应用，保证设备的安全运行和精确控制。

希望本文能够帮助读者更好地理解行程开关的工作原理及其在实际应用中的作用。

行程开关使用说明
耐高温行程开关又叫耐高温主令开关，它是将机械信号转换为电信号，以便控制运动部件的行程。

常用的开关有滚动式和直接式两种。

1.滚动式内部有两组触点，一组是常开触点，另一组为常闭触点。

当运动部件上的挡铁压到开关的滚动轮上时.传动杠连同转轴一起转动，压动开关里面的调节螺钉，使微动开关动作，常开触点闭合，常闭触点变为开路，运动部件在压动开关触点的瞬间，切断控制运动部件的电源，使其停止运动或向反方向再继续运动;当挡铁离开开关时，开关便自动复位。

这种开关多用于车间行车的上下、左右限位，也可用于自动往返线路上。

2.直接式其微动开关工作原理与滚轮式相同，内部触点原理也相同。

3.耐高温行程开关在使用中应注意的问题
(1)在安装行程开关时，要检查挡铁在行走到位时能否碰撞行程开关头，切不可碰撞在行程开关中间或其他部位。

(2)在安装时或在检查行程开关时，要把它固定牢固，并用手拨动或压动行程开关动作头，仔细听声音，检查是否有“啪”的响声，如果没有，应打开行程开关，调节连接微动开关与动作轴的螺丝。

注：
1. 电感性负载之功率因素在0.4 以上（AC ），时间常数在7msec 以下（DC
2. 灯泡负载之突入电流为稳定状态电流之10 倍，马达负载之突入电流为稳定电流之6 倍。

微动开关传感器（Microswitch）是一种常用的机械式开关，通常用于检测物体的位
置、开关状态或者触发特定的动作。

微动开关传感器的原理基于其内部的机械结构和电气连接。

微动开关传感器的原理如下：
1. 机械结构：微动开关包括一个弹簧加载的可移动臂，当受到外部力或压力时，可移动臂会发生位移。

这种位移会触发开关内部的触点，导致开关的状态发生改变。

2. 电气连接：微动开关内部有一组触点，通常包括常闭触点和常开触点。

当可移动臂发生位移时，触点会打开或闭合，从而改变电路的连接状态。

3. 工作原理：当受到外部力或压力时，可移动臂会触发开关内部的触点，改变触点
的状态，从而改变电路的通断状态。

这种状态改变可以被用作信号传感器，例如检测门的开关状态、触发警报或控制其他设备的操作。

微动开关传感器的原理简单而可靠，因此被广泛应用于各种电子设备、机械设备和自动化系统中。

行程开关一、定义行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

二、分类1.按结构分类行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

1)直动式行程开关动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。

当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其结构原理如图2.1.1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

图2.1.1直动式行程开关组成：1：推杆2&4：弹簧3：动断触点5：动合触点2)滚轮式行程开关当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。

微动式行程开关工作原理一、微动式行程开关的概述微动式行程开关是一种电气控制设备，主要用于机械和自动化设备中的电路控制和信号检测。

它具有体积小、结构简单、操作可靠等特点，广泛应用于各种工业领域。

二、微动式行程开关的结构微动式行程开关由外壳、触点组件、弹簧组件、传动机构和固定支架组成。

其中，外壳是保护内部元件的重要部分，触点组件是实现接通或断开电路的核心部分，弹簧组件则起到稳定触点状态的作用，传动机构则实现触点在运动过程中与其他机械部件的联动。

三、微动式行程开关的工作原理1. 接通状态：当传感器所监测到的物体移近时，物体会与微动式行程开关上的活性触头相互作用，使得活性触头向内压缩并与常闭触点接通。

此时电路处于闭合状态。

2. 断开状态：当监测到的物体离开时，活性触头又被恢复到原来位置，并且常闭触点也随之断开，电路处于断开状态。

3. 触点反弹：当活性触头与常闭触点接触时，由于活性触头的弹性，会产生一定的反弹作用。

这种反弹现象可能会导致电路中出现瞬间断开的情况，因此需要通过适当的措施来避免。

四、微动式行程开关的应用微动式行程开关广泛应用于各种机械和自动化设备中，如起重机、输送带、风扇等。

它可以实现对物体位置、速度和方向等参数的监测和控制，并且在工业生产中具有不可替代的作用。

五、微动式行程开关的优缺点1. 优点：微动式行程开关结构简单、操作可靠，具有高精度、高灵敏度等特点。

同时还可以实现多种形式和多种功能的组合。

2. 缺点：由于微动式行程开关本身结构较小，因此在某些特殊环境下可能会受到外界干扰而失效。

此外，由于其工作原理是基于机械运动实现电路控制，因此其使用寿命可能受到一定限制。

六、总结微动式行程开关是一种电气控制设备，主要用于机械和自动化设备中的电路控制和信号检测。

其工作原理是基于物体与活性触头的相互作用实现接通或断开电路。

微动式行程开关具有结构简单、操作可靠等优点，但也存在受外界干扰影响和使用寿命受限等缺点。

行程开关（也称微动开关或限位开关）是一种触发式开关设备，常用于检测物体或机器是否达到预定位置。

其原理基于机械操作，当受到设定程度的外力作用时，行程开关的触发能够产生瞬间的开启或关闭动作。

这种开关广泛应用于各种自动化设备、机器设备、仪器仪表等领域。

行程开关主要由以下部分组成：
1. 外壳：通常由塑料或其它绝缘材料制成，保护开关内部元件免受灰尘、水份和其他外界环境影响。

2. 触发器：位于开关外部的杠柄或按钮，用于感知外部物体位置并向内部传递动作。

触发器的形状和结构各异，以满足各种应用场景的需求。

3. 触点：行程开关内部的触点负责电气连接。

当触发器被按下或移动时，触点间会发生接通或断开的状态变化，从而实现对电路的控制。

4. 弹簧机构：某些行程开关内部有弹簧机构，提供恢复力，使触发器在作用力移除后能够迅速恢复到原始位置。

行程开关的工作原理如下：
1. 当外部物体（如机器零件、物料等）移动到预定位置时，对行程开关的触发器施加力。

2. 触发器感受到外力作用后，向内传递动作。

在某些行程开关中，载有弹簧组件以维持触发器的敏感性。

3. 触发器移动导致开关内部触点发生状态变化（接通或断开）。

4. 当物体离开触发器，弹力拉回触发器恢复到原始位置，开关内部的触点状态也相应恢复。

通过结合传感器和控制系统，行程开关成为实现自动控制和过程控制的关键元件。

机器设备在达到预定位置时，行程开关能够传递信号并驱动设备执行相应操作，如停止运动或转向等。
