微动开关应用案例

微动开关应用场景
1. 电子设备：微动开关在电子设备中常用于控制电源、菜单选择、按钮操作等。

例如，手机、计算器、电视机、音响等设备上的按键通常采用微动开关。

2. 家用电器：微动开关在家用电器中也有广泛应用。

例如，洗衣机、微波炉、烤箱、空调等电器的控制面板上常使用微动开关来实现各种功能的切换和操作。

3. 工业控制：在工业自动化领域，微动开关用于控制机器的启动、停止、位置检测等。

例如，在自动化生产线中，微动开关可用于检测工件的位置，以确保精确的加工和组装。

4. 汽车行业：微动开关在汽车中用于控制各种功能，如车门锁、车窗、座椅调节、仪表盘显示等。

它们还可用于汽车安全系统，如安全带检测和气囊触发。

5. 医疗设备：微动开关在医疗设备中用于控制仪器的操作和功能选择。

例如，心电图机、血压计、血糖仪等医疗设备上的按钮和控制开关通常采用微动开关。

6. 玩具和游戏：微动开关在玩具和游戏设备中用于控制动作和触发功能。

例如，电子游戏控制器、玩具机器人、遥控车等设备上常使用微动开关。

总之，微动开关在各种领域都有广泛的应用，它们的小尺寸和灵敏性使其成为许多设备和系统中不可或缺的组成部分。

随着技术的不断发展，微动开关的应用场景还在不断扩展和创新。

热水器微动开关工作原理
热水器微动开关是一种常用于热水器中的开关装置，用于控制加热元件的工作。

其工作原理如下：
1. 结构组成：热水器微动开关一般由外壳、活动片、触点、弹簧、固定支架等部件组成。

2. 热敏感元件：热水器微动开关内置有一个热敏感元件，通常为一种金属片或双金属片。

热敏感元件的材料具有特殊的热膨胀性质，当受到加热时，其长度或曲率会发生变化。

3. 工作原理：当热水器启动时，加热元件开始工作，产生热量。

这些热量将被传导到热敏感元件中，导致其发生热膨胀。

随着热敏感元件的膨胀，其长度或曲率发生变化，使得与热敏感元件连接的活动片也做出相应变化。

4. 活动片：活动片通常是一个弯曲的金属片，与热敏感元件通过一个机械连接方式相连。

热敏感元件的膨胀使活动片发生位移，从而改变了与它相连的触点的位置。

5. 触点：触点是热水器微动开关中的一个关键部件。

触点通常由两个金属片组成，当触点闭合时，电流可以通过触点流动。

当触点打开时，电流无法通过触点。

6. 弹簧：热水器微动开关中的弹簧通常用于恢复触点的原始位置，并确保触点的闭合和打开。

7. 工作原理总结：当热水器中的水温达到设定值时，加热元件停止加热。

热敏感元件收缩，活动片回到原始位置，使得触点闭合，电路闭合。

当热水器中的水温下降时，加热元件重新开始加热。

热敏感元件膨胀，活动片位移，触点打开，电路断开。

通过这种工作原理，热水器微动开关可以实现智能控制，确保热水器在设定的温度范围内自动加热和停止加热，提高热水器的安全性和节能性。

许昌市西湖公园“4・21”大型游乐设施一般坠落事故案例分析一、事故基本情况2018年4月21日15时20分许，许昌市西湖公园大型游乐设施“飞鹰”在运行过程中，发生一起坠落事故，造成一名乘客刘某坠亡，直接经济损失120万元。

二、事故发生经过2018年4月21日15时20分许，刘某来到许昌市魏都区西湖公园游乐场，坐在该设备北端面朝西第一个舱位里。

马利平负责该舱位安全压杠的压下和裆部安全带的系紧，腰部安全带未系。

随后朱某启动该设备，在设备向由西向东摆动时, 由于惯性作用，刘某身体推开安全压杠，使裆部安全带在锁头缝合处撕开，从其端部的锁扣中抽出，失去安全保护作用，致使刘某甩落在“飞鹰”西北侧护栏上后，又跌落至水泥地面上，头部触地。

事发后西湖公园立即启动应急救援预案, 刘某经许昌市人民医院抢救无效，于2018年4月21日16时30分宣布死亡。

三、事故原因（一）事故发生的直接原因“事故舱位安全压杠未锁紧到位，腰部安全带未按要求束缚乘客，裆部安全带从锁头中抽脱”是导致乘客刘某从舱位中甩落，头部触地死亡的直接原因。

（二）事故发生的间接原因1、“飞鹰”游乐设施运营使用单位本应按照相关的规定严格履行安全主体责任, 及时办理使用登记；建立安全管理制度，制定操作规程设置特种设备安全管理机构或者配备专职的特种设备安全管理人员；对使用的特种设备进行经常性维护保养和定期检查，并作出记录；设备出现故障应对其进行全面检查，及时消除安全隐患；应严格将使用说明书中要求的安全使用说明、安全注意事项和警示标志置于易于为乘客注意的显著位置。

但该运营使用单位安全意识淡薄，设备未办理使用登记；未建立安全管理制度，未制定操作规程；未配备专职安全管理人员；未能有效地做好运营前的运行检查、日常检查及故障排除；未能有效对乘客进行安全注意事项提醒。

致使事发时，现场作业人员允许体重严重超标的游客乘坐；未对安全压杠和安全带的锁紧状态进行有效确认；未及时发现排除事故舱位验证锁销伸出状态的微动开关失效，裆部安全带锁头中间起自锁作用的钢制横条缺失; 擅自缝合裆部安全带；未按使用说明书建议的1年时间间隔更换安全带；最终导致事故的发生。

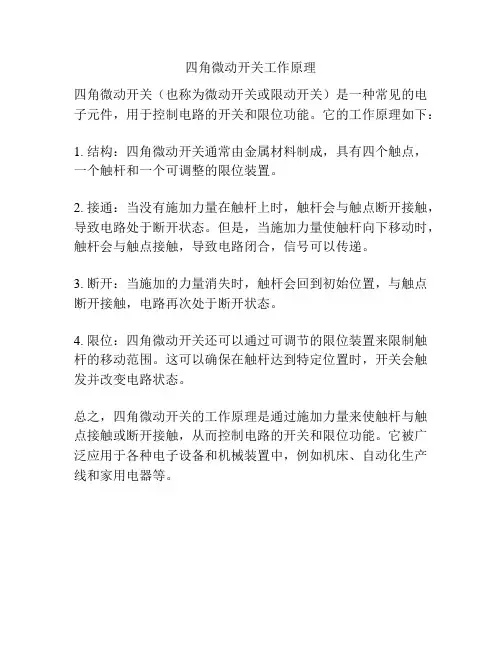

四角微动开关工作原理
四角微动开关（也称为微动开关或限动开关）是一种常见的电子元件，用于控制电路的开关和限位功能。

它的工作原理如下：
1. 结构：四角微动开关通常由金属材料制成，具有四个触点，一个触杆和一个可调整的限位装置。

2. 接通：当没有施加力量在触杆上时，触杆会与触点断开接触，导致电路处于断开状态。

但是，当施加力量使触杆向下移动时，触杆会与触点接触，导致电路闭合，信号可以传递。

3. 断开：当施加的力量消失时，触杆会回到初始位置，与触点断开接触，电路再次处于断开状态。

4. 限位：四角微动开关还可以通过可调节的限位装置来限制触杆的移动范围。

这可以确保在触杆达到特定位置时，开关会触发并改变电路状态。

总之，四角微动开关的工作原理是通过施加力量来使触杆与触点接触或断开接触，从而控制电路的开关和限位功能。

它被广泛应用于各种电子设备和机械装置中，例如机床、自动化生产线和家用电器等。

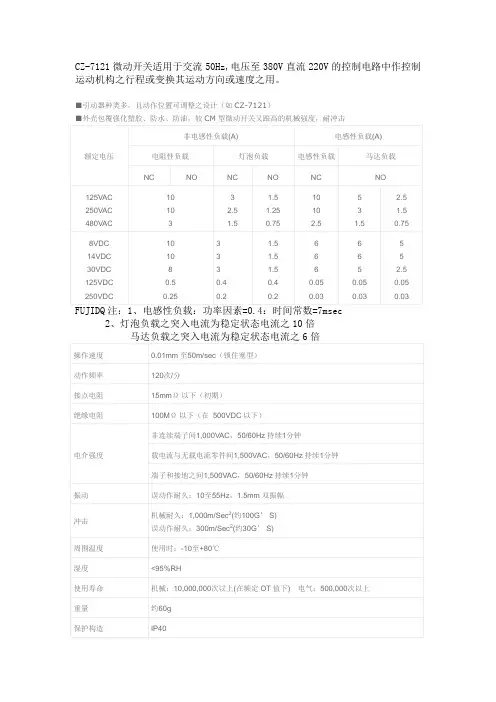

CZ-7121微动开关适用于交流50Hz,电压至380V直流220V的控制电路中作控制运动机构之行程或变换其运动方向或速度之用。

■引动器种类多，且动作位置可调整之设计（如CZ-7121）■外壳包覆强化塑胶、防水、防油，较CM型微动开关又跟高的机械强度，耐冲击额定电压非电感性负载(A) 电感性负载(A) 电阻性负载灯泡负载电感性负载马达负载NC NO NC NO NC NO125VAC 250VAC 480VAC 1010332.51.51.51.250.7510102.5531.52.51.50.758VDC 14VDC 30VDC 125VDC 250VDC101080.50.253330.40.21.51.51.50.40.26660.050.036650.050.03552.50.050.03FUJIDQ注：1、电感性负载：功率因素=0.4：时间常数=7msec 2、灯泡负载之突入电流为稳定状态电流之10倍马达负载之突入电流为稳定状态电流之6倍操作速度0.01mm至50m/sec（锁住塞型）动作频率120次/分接点电阻15mmΩ以下（初期）绝缘电阻100MΩ以下（在500VDC以下）电介强度非连续端子间1,000VAC，50/60Hz持续1分钟载电流与无载电流零件间1,500VAC，50/60Hz持续1分钟端子和接地之间1,500VAC，50/60Hz持续1分钟振动误动作耐久：10至55Hz，1.5mm双振幅冲击机械耐久：1,000m/Sec2(约100G’ S) 误动作耐久：300m/Sec2(约30G’ S)周围温度使用时：-10至+80℃湿度<95%RH使用寿命机械：10,000,000次以上(在额定OT值下) 电气：500,000次以上重量约60g保护构造IP40型式CZ-710CZ-7110CZ-731CZ-7311CZ-7312CZ-7120CZ-7140CZ-7121CZ-7141CZ-7124CZ-7144CZ-7166OF最大600g 600g 600g 600g 600g 150g 220g 180g 240g 200g 280g 120gRF最小100g 100g 100g 100g 100g 40g 60g 50g 80g 60g 100gPT 最大2.0mm 2.0mm 2.0mm 2.0mm 2.0mm13.5mm8.5mm11.0mm6.5mm11mm 6.5mm250mmOT 最小0.8mm 5.0mm 6.0mm 6.0mm 6.0mm4.0mm2.5mm3.0mm2.0mm3.0mm 2.0mm11mmMD 最大0.8mm 0.8mm 0.8mm 0.8mm 0.8mm3.2mm2.0mm2.4mm1.5mm2.4mm 1.5mmO P 30.5±0.8mm44±1.2mm21.8±1.2mm33.3±1.2mm33.3±1.2mm25±1mm25±1mm40±1mm40±1mm50±1.2mm50±1.2mmF P 35mm32mm46mmCZ系列微动开关 CZ-7141 CZ-7120 CZ-7140 CZ-7124 CZ-7144 CZ-7100 CZ-7110 CZ-7310 CZ-7311 CZ-7312 CZ-7166 CZ-7121。

典型防错技术在生产制造中应用各种失误在生产制造过程中随时随地都可能发生，其结果是造成产品缺陷和质量损失。

防错技术的应用，可以有效避免或减少失误的发生，从而降低质量损失，今天给大家分享几种典型防错技术在生产制造中的应用原理与案例，供大家广泛开发和应用防错技术借鉴。

01 . 防错技术概述所谓防错技术就是为防止不合格品的发生，在产品和制造过程的设计开发中采用的技巧和方法。

防错技术的作用可分为二种：一是，预防、控制生产过程中不合格品的发生；二是，通过探测、报警、停机来遏制不合格品的再发生。

防错技术的应用领域分为二大方面：一是，产品设计方面；二是，制造过程设计方面，制造过程设计方面又包括工艺流程、设备及装置、夹具、模具、工具、检具、工位器具、包装标识等方面的设计。

有效实现防错的技术方法主要有：考虑零件的特征、导向/基准/阻塞棒或销、模板、限制开关/微动开关、计数器、多余部件检出（配餐法）、顺序限制、传送槽、传感器、条件消除、标准化。

下面对防错技术在生产制造领域中的应用原理及实际案例。

02 . 典型防错技术及应用案例1 . 考虑零件的特征考虑如零件的形状、尺寸、重量等，设计防错工装/夹具如使用触止器（锁档）、限位开关、定位销和干涉等。

如图1，改善前作业的正确取决于操作者的警觉性，改善后，充分利用不对称的特点，彻底消除放反的现象。

图1 -导向工装2 . 导向/基准/阻塞棒或销导向销：定向或定位零件、工具或夹具，确保正确的安置。

阻塞销：是阻滞、阻碍或防止零件、工具或夹具不正确的定位。

如图2，通过在夹具上安装定位销，使之与小板上的两个孔对应，因而仅需将小板安置在夹具中，各种尺寸的板可以自动的对准。

消除在准备阶段的对错位的操作错误。

图2 -导向工装3 . 模板模板代表对物体的精确拷贝的式样，用来确保精确的定位。

如图3，制作一个简易工装，限定字标位置，粘贴位置一致性高，并且不会歪斜。

图3 -贴商标简易工装4 . 限制开关/微动开关能确认零件、工具或工装的存在、位置、尺寸、破损或使用程度（磨损）。

微动开关的用途和工作原理微动开关的用途微动开关是一种施压促动的快速开关，又叫灵敏开关。

一种行程很小的、瞬时动作的主令电器. 微动开关是小型的接触开关，手轻轻碰一下就接通，工厂里常用作大开关内部的短路、过流保护. 当外界机械力作用于操作钮时，操作钮便向下运动，通过拉钩将弹簧拉伸。

当弹簧拉到一定长度后，动簧片迅速向下运动，动簧片右端的触头转向与下面的常开触头接触，从而实现电路的转换。

如果去除外力，在弹簧恢复力的作用下，触头又瞬时地进行转换。

再加装一些滚轮或压块，则可派生出其他结构型式的微动开关，可适应不同用途。

广泛应用在鼠标，家用电器，工业机械，摩托车等地方，开关虽小，但起着不可替代的作用。

微动开关的工作原理外机械力通过传动元件（按销、按钮、杠杆、滚轮等）将力作用于动作簧片上，并将能量积聚到临界点后，产生瞬时动作，使动作簧片末端的动触点与定触点快速接通或断开。

当传动元件上的作用力移去后，动作簧片产生反向动作力，当传动元件反向行程达到簧片的动作临界点后，瞬时完成反向动作。

微动开关的触点间距小、动作行程短、按动力小、通断迅速。

其动触点的动作速度与传动元件动作速度无关。

微动开关以按销式为基本型，可派生按钮短行程式、按钮大行程式、按钮特大行程式、滚轮按钮式、簧片滚轮式、杠杆滚轮式、短动臂式、长动臂式等等。

微动开关在电子设备及其他设备中用于需频繁换接电路的自动控制及安全保护等装置中。

微动开关分为大型、中型、小型，按不同的需要分有可以有防水型（放在液体环境中使用）和普通型，开关连接两个线路，为电器、机器等提供通断电控制。

而对微动开关的控制，又是利用控制节气门开度之油门拉线凸轮来实现的。

微动开关安装在拉线凸轮合适位置上，油门拉线凸轮回位时，顶住微动开关臂，断开继电器电磁线圈电源，继电器断开，停止向电动涡轮供电，使产品停止工作。

同理，节气门打开时，油门拉线凸轮松开微动开关臂，微动开关闭合，接通继电器电磁线圈电源，继电器闭合，向电动涡轮供电，产品工作。

微动开关限位结构-概述说明以及解释1.引言1.1 概述微动开关是一种常见的电子元件，它具有小巧灵活、可靠性高、使用寿命长等特点。

它通常用于控制电路的开关动作，并且常用于限位控制、触发检测等方面。

微动开关限位结构是微动开关的一种重要设计形式，其作用是在特定位置上实现开关的触发或切换。

微动开关限位结构通常包括一个活动臂、一个触发物和一个触发点。

活动臂是微动开关中的关键部件，它能够在外力的作用下做出弯曲或折断动作，将触发物推动到特定的位置。

触发物可以是一根杆、一个按钮或其他形式，它与活动臂相连，当活动臂发生动作时，触发物会随之移动。

触发点是微动开关中的电触点，当触发物到达特定位置时，触发点会闭合或断开，从而实现电路的开关动作。

微动开关限位结构的设计原理主要基于几何学和力学原理。

通过合理的设计和调整活动臂的长度、形状和材料，可以实现特定的启动力、行程以及稳定的动作特性。

同时，触发物的设计也很关键，它需要具备足够的刚性和灵敏度，以保证微动开关在受到外力作用时能够准确触发。

此外，在选择触发点时，要考虑其接触性能和导电性能，以确保可靠的电路开关。

微动开关限位结构具有许多优势。

首先，它的设计紧凑，适合于空间有限的应用场合。

其次，微动开关具有较高的可靠性和稳定性，能够承受较大的压力和外力。

此外，微动开关限位结构的使用寿命长，一般可达到几十万次的动作次数。

微动开关限位结构在工业自动化、航空航天、电子设备等领域有着广泛的应用前景。

随着科技的不断发展，对微动开关性能的要求也越来越高，未来的发展方向将集中在提高微动开关的精度、灵敏度和可靠性，以满足日益复杂的工程需求。

同时，随着智能化的推进，微动开关限位结构也将与其他传感器、控制器相结合，实现更加智能化和自动化的控制系统。

1.2 文章结构文章结构部分的内容：文章结构是指整篇文章的组织架构和展示方式，它对于读者理解和掌握文章内容非常重要。

本文分为引言、正文和结论三个部分。

引言部分主要包括概述、文章结构和目的三个小节。
