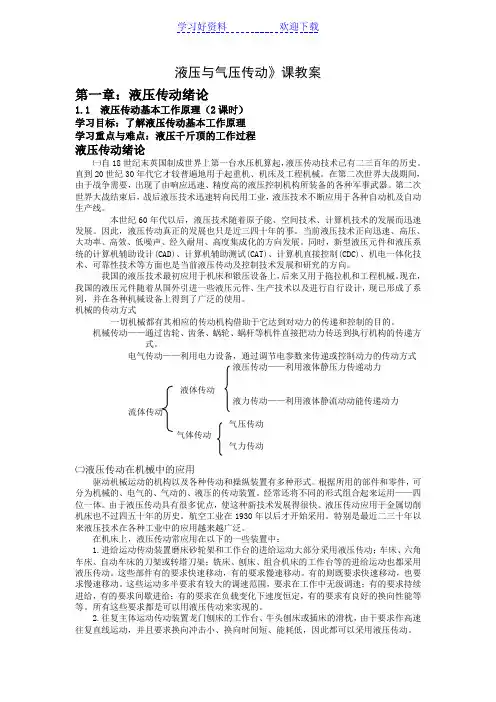

液压与气压传动》课教案第一章:液压传动绪论1.1 液压传动基本工作原理(2课时)学习目标:了解液压传动基本工作原理学习重点与难点:液压千斤顶的工作过程液压传动绪论㈠自18世纪末英国制成世界上第一台水压机算起,液压传动技术已有二三百年的历史。
直到20世纪30年代它才较普遍地用于起重机、机床及工程机械。
在第二次世界大战期间,由于战争需要,出现了由响应迅速、精度高的液压控制机构所装备的各种军事武器。
第二次世界大战结束后,战后液压技术迅速转向民用工业,液压技术不断应用于各种自动机及自动生产线。
本世纪60年代以后,液压技术随着原子能、空间技术、计算机技术的发展而迅速发展。
因此,液压传动真正的发展也只是近三四十年的事。
当前液压技术正向迅速、高压、大功率、高效、低噪声、经久耐用、高度集成化的方向发展。
同时,新型液压元件和液压系统的计算机辅助设计(CAD)、计算机辅助测试(CAT)、计算机直接控制(CDC)、机电一体化技术、可靠性技术等方面也是当前液压传动及控制技术发展和研究的方向。
我国的液压技术最初应用于机床和锻压设备上,后来又用于拖拉机和工程机械。
现在,我国的液压元件随着从国外引进一些液压元件、生产技术以及进行自行设计,现已形成了系列,并在各种机械设备上得到了广泛的使用。
机械的传动方式一切机械都有其相应的传动机构借助于它达到对动力的传递和控制的目的。
机械传动——通过齿轮、齿条、蜗轮、蜗杆等机件直接把动力传送到执行机构的传递方式。
电气传动——利用电力设备,通过调节电参数来传递或控制动力的传动方式液压传动——利用液体静压力传递动力液体传动液力传动——利用液体静流动动能传递动力流体传动气压传动气体传动气力传动㈡液压传动在机械中的应用驱动机械运动的机构以及各种传动和操纵装置有多种形式。
根据所用的部件和零件,可分为机械的、电气的、气动的、液压的传动装置。
经常还将不同的形式组合起来运用——四位一体。
由于液压传动具有很多优点,使这种新技术发展得很快。
液压与气压传动课程设计指导书胡竞湘钟定清湖南工程学院机械工程系2007.6目录第1章概述 (1)1.1 课程设计的目的 (1)1.2 课程设计内容 (1)1.3 课程设计的一般步骤 (1)1.4 课程设计要求及完成工作量 (2)1.5课程设计的注意事项 (2)第2章液压与气压传动设计 (4)2.1 明确设计要求 (4)2.2 进行工况分析、确定液压系统的主要参数 (4)2.2.1 载荷的组成和计算 (4)2.2.2 初选系统工作压力 (6)2.2.3 确定执行元件的主要结构参数 (7)2. 2.4 计算液压缸或液压马达所需流量 (7)2.2.5 绘制液压系统工况图 (8)2.3 制定基本方案和绘制液压系统图 (8)2.3.1 制定基本方案 (8)2.3.2 绘制液压系统图 (9)2.4 液压元件的选择与专用件设计 (9)2.4.1液压泵的选择 (9)2.4.2液压阀的选择 (11)2.4.3 辅助元件的选择 (11)2.4.4 液压装置总体布局 (13)2.4.5 液压阀的配置形式 (13)2.4.6 集成块设计 (13)2.5 液压系统性能验算 (14)2.5.1 液压系统压力损失 (14)2.5.2 计算液压系统的发热功率 (15)2.5.3 计篡液压系统冲击压力 (16)2.6 绘制正式工作图,编写技术文件 (16)2.7 液压与气压传动系统设计题例—半自动液压专用铣床液压系统的设计 (16)2.7.1 设计内容及要求 (16)2.7.2 设计方法与步骤 (17)第3章课程设计参考资料 (28)3.1 液压缸 (28)3.1.1 液压缸安装形式 (28)3.1.2 液压缸主要参数及尺寸的确定 (29)3.1.3 液压缸结构设计 (35)3.1.3 总体尺寸确定 (41)3.2 油箱 (42)3.2.1 油箱容积 (42)3.2.2 油箱的结构设计 (44)3.2. 3 油箱的防噪音问题 (45)3.2. 4 其它应注意事项 (45)3.3 液压泵装置 (46)3.3.1 液压泵的安装方式 (46)3.3.2 液压泵与电机的联接 (47)3.3.3 绘制液压泵组工作图 (47)3.4 辅助元件 (48)3.4.1 滤油器 (48)3.4.2 油位指示器 (49)3.4.3 空气滤清器 (49)3.4.4 温度计 (49)3.4.5 压力表与压力传感器 (50)参考文献 (51)第1章概述1.1 课程设计的目的液压与气压传动与机械传动、电气传动并列为当代三大传动形式,是现代发展起来的一门新技术。
液压与气压传动的课程设计
液压与气压传动的课程设计可以包括以下内容:
1. 课程设计的目标:通过该课程设计,学生将了解液压与气压传动的原理、构造和应用,掌握其基本原理和常见的传动元件的设计与选择方法。
2. 实践活动一:液压传动实验
- 设计一个液压传动系统,包括液压泵、液压缸和控制阀等
元件。
- 进行液压传动系统的搭建和安装。
- 进行液压传动系统的调试和测试,观察液压缸的运动情况。
3. 实践活动二:气压传动实验
- 设计一个气压传动系统,包括空气压缩机、气缸和控制阀
等元件。
- 进行气压传动系统的搭建和安装。
- 进行气压传动系统的调试和测试,观察气缸的运动情况。
4. 实践活动三:液压与气压传动的比较实验
- 设计一个实验,比较液压传动系统和气压传动系统的特点
和性能。
- 进行液压传动系统和气压传动系统的实际应用比较,如在
工程机械中的应用比较。
5. 设计报告
- 学生编写课程设计报告,包括实验的目的、设计过程、实
验结果和分析等内容。
- 学生可以在报告中提出自己对液压与气压传动系统的改进意见和建议。
液压与气压传动课程设计班级机设 0821姓名黄俊小组其它成员纪堃、韩点点、胡俊、田严华目录题目部分 (1)设计、计算部分一、负载分析 (2)二、液压系统方案设计 (3)三、液压系统的参数计算 (5)(一)液压缸参数计算 (5)(二)液压泵参数计算 (8)四、液压元件的选择 (10)五、验算液压系统性能 (11)(一)压力损失的验算及泵压力的调整 (11)(二)液压系统的发热和温升验算 (14)(附)六、液压阀块的设计(一)液压阀块的三维效果图 (15)(二)液压阀块的二维效果图 (17)液压与气压传动课程设计某卧式单面多空钻孔机床液压系统的设计计算题目部分一、设计课题设计一台卧式单面多轴钻孔机床的液压传动系统,有三个液压缸,分别完成钻削(快进、工进、快退)、夹紧工件(夹紧、松开)、工件定位(定位、拔销)。
其工作循环为:定位→夹紧→快进→工进→快退→拔销松开,如图1所示。
二、原始数据1、主轴数及孔径:主轴6根,孔径Φ14mm;2、总轴向切削阻力:12400N;3、运动部件重量:9800N;4、快进、快退速度:5 mmin;5、工进速度:0.04~0.1mmin;6、行程长度:320mm ;7、导轨形式及摩擦系数:平导轨,f 静=0.2,f 动=0.1; 8、夹紧、减速时间:大于0.2秒; 9、夹紧力:5000~6000N ; 10、夹紧时间:1~2秒;11、夹紧液压缸行程长度:16mm ; 12、快进行程230mm 。
三、系统设计要求1、夹紧后在工作中如突然停电时,要保证安全可靠,当主油路压力瞬时下降时,夹紧缸保持夹紧力;2、快进转工进时要平稳可靠;3、钻削时速度平稳,不受外载干扰,孔钻透时不气冲。
设计、计算部分一、负载分析负载分析中,暂不考虑回油腔的背压力,液压缸的密封装置产生的摩擦阻力在机械效率中加以考虑。
在此,我们主要讨论工作液压缸的负载情况。
因工作部件是卧式放置,重力的水平分力为零,这样需要考虑的力有:切削力,导轨摩擦力和惯性力。
液压与气压传动课程设计一、引言液压与气压传动作为现代工程领域中的重要传动方式,在机械、汽车、航天等领域具有广泛的应用。
本文将从液压与气压传动的工作原理、应用范围和设计要点等方面进行探讨,并提出一个液压与气压传动的课程设计案例。
二、液压传动的工作原理和应用范围液压传动是利用液体的压力传递动力和控制信号的一种传动方式。
其基本原理是利用液体在密闭的管路中传递压力,通过液压元件(液压泵、液压阀、液压缸等)实现机械的运动。
液压传动具有以下特点:1. 承载能力强:液压传动可以通过增加液压元件的数量和尺寸来提高承载能力,适用于大功率和大负载的传动系统。
2. 动作平稳:液压传动通过液体的均匀流动实现动作平稳,减小了传动系统的振动和噪音。
3. 可靠性高:液压传动系统的元件少、连接简单,具有较高的可靠性和稳定性。
4. 可实现远距离传动:液压传动可以通过增加液压泵的压力来实现远距离的传动,适用于需要远距离传递动力的场合。
液压传动在机床、工程机械、冶金设备等领域有广泛的应用,如液压机、液压切割机、液压挖掘机等。
三、气压传动的工作原理和应用范围气压传动是利用气体的压缩和膨胀实现动力传递和控制的一种传动方式。
其基本原理是通过压缩机将气体压缩为高压气体,然后通过气缸或气动执行元件实现机械的运动。
气压传动具有以下特点:1. 压力范围广:气压传动可以实现较高的工作压力,一般可达到10MPa以上,适用于需要较大工作压力的场合。
2. 反应速度快:气压传动的工作介质是气体,其压缩和膨胀的速度比液体快,因此气压传动的反应速度更快。
3. 安全性高:气压传动的工作介质是气体,不易泄漏,因此具有较高的安全性。
4. 环保节能:气体是可再生资源,气压传动具有较低的能耗和较小的环境污染。
气压传动在自动化生产线、工件夹持、物料搬运等领域有广泛的应用,如气动机械手、气动钳工装等。
四、液压与气压传动课程设计案例本文提出一个液压与气压传动的课程设计案例,旨在帮助学生更好地理解和掌握液压与气压传动的原理和应用。
液压与气压传动课教案第一章:液压与气压传动概述1.1 液压与气压传动的概念讲解液压与气压传动的定义分析液压与气压传动的特点和应用范围1.2 液压与气压传动的工作原理介绍液压与气压传动的基本原理通过示意图展示液压与气压传动的工作过程第二章:液压元件2.1 液压泵讲解液压泵的分类和工作原理分析各种液压泵的特点和应用范围2.2 液压缸介绍液压缸的分类和工作原理讲解液压缸的结构和性能要求第三章:液压系统的设计与维护3.1 液压系统的设计原则分析液压系统设计的基本原则讲解液压系统设计的方法和步骤3.2 液压系统的维护与管理介绍液压系统的维护内容和注意事项分析液压系统故障的原因和排除方法第四章:气压传动基础4.1 气压传动的概念和工作原理讲解气压传动的特点和应用范围通过示意图展示气压传动的工作过程4.2 气压元件介绍气压泵、气缸等气压元件的结构和工作原理分析各种气压元件的特点和应用范围第五章:气压系统的应用实例5.1 气压控制系统讲解气压控制系统的组成和工作原理分析气压控制系统的应用实例5.2 气压动力系统介绍气压动力系统的组成和工作原理讲解气压动力系统的应用实例第六章:液压系统的应用实例6.1 液压机械控制系统讲解液压机械控制系统的组成和工作原理分析液压机械控制系统的应用实例6.2 液压伺服系统介绍液压伺服系统的组成和工作原理讲解液压伺服系统的应用实例第七章:气压传动系统的设计与维护7.1 气压系统的设计原则分析气压系统设计的基本原则讲解气压系统设计的方法和步骤7.2 气压系统的维护与管理介绍气压系统的维护内容和注意事项分析气压系统故障的原因和排除方法第八章:液压与气压传动的节能与环保8.1 液压与气压传动的节能技术讲解液压与气压传动节能的技术和方法分析节能技术在液压与气压传动中的应用实例8.2 液压与气压传动的环保问题介绍液压与气压传动对环境的影响讲解液压与气压传动环保问题的解决方法第九章:液压与气压传动的技术发展9.1 新型液压与气压传动技术讲解新型液压与气压传动技术的研究和发展分析新型技术在液压与气压传动中的应用实例9.2 液压与气压传动技术的未来发展趋势介绍液压与气压传动技术的未来发展趋势分析未来技术对液压与气压传动行业的影响第十章:实验与实训10.1 液压与气压传动实验安排液压与气压传动的基本实验项目,如液压泵性能实验、液压缸动作实验等讲解实验目的、实验设备和实验步骤10.2 液压与气压传动实训安排液压与气压传动的实训项目,如液压控制系统安装与调试、气压系统设计等讲解实训目的、实训设备和实训步骤第十一章:液压与气压传动的仿真与优化11.1 液压与气压传动仿真技术介绍液压与气压传动仿真技术的基本概念和作用讲解仿真软件的选择和使用方法11.2 液压与气压传动系统的优化分析液压与气压传动系统优化的目的和方法介绍常见的液压与气压传动系统优化技术第十二章:液压与气压传动的故障诊断与维修12.1 液压与气压传动故障诊断技术讲解液压与气压传动故障诊断的方法和流程分析常见故障的原因和解决方法12.2 液压与气压传动设备的维修与保养介绍液压与气压传动设备维修保养的基本知识讲解维修保养的注意事项和常规操作第十三章:案例分析与讨论13.1 液压与气压传动案例分析提供液压与气压传动领域的实际案例,进行分析和讨论引导学生从案例中学习液压与气压传动的设计与应用经验13.2 液压与气压传动技术讨论组织学生对液压与气压传动技术的发展进行讨论引导学生关注液压与气压传动技术的创新与应用第十四章:课程设计与实践14.1 液压与气压传动课程设计安排学生进行液压与气压传动系统的课程设计指导学生完成设计任务,包括系统选型、参数计算、图纸绘制等14.2 液压与气压传动实践项目安排学生参与液压与气压传动实践项目指导学生将理论知识应用于实践,提高实际操作能力第十五章:总结与展望15.1 课程总结回顾整个液压与气压传动课程的主要内容和知识点强调重点和难点,帮助学生巩固所学知识15.2 液压与气压传动技术展望展望液压与气压传动技术的未来发展趋势激发学生对液压与气压传动技术的兴趣和热情重点和难点解析。
液压与气压传动课程设计任务书
目录
液压传动课程设计任务书 (1)
(一)、主要任务与目标 (1)
(二)、主要内容 (1)
(三)、工作量要求 (1)
一:装载机的简介 (3)
(一)简介和设计要求 (3)
二:液压传动系统工作原理图 (4)
三:ZL-50液压传动系统工作原理 (5)
(一)动臂液压缸工作回路 (5)
(二)转斗液压缸工作回路 (5)
(三)自动限位装置 (5)
(四)转向液压缸工作回路 (5)
四:各元件参数计算 (6)
(一)查阅资料整理得表 (6)
(二)铲斗液压分析计算 (6)
(三)动臂液压分析计算 (10)
(四)转向液压缸液压分析计算 (13)
(五)选择液压元件及油路分析 (17)
五、设计小结 (20)
六、感想 (21)
七、参考文献 (22)
生压差p’=p1-p2和-p3,总压差=+=p1-p3。
液动分流阀左端控制油路接p1,右端接
流量Q1正常,达到规定值而弹/F时,分
作装油路。
当发动机转速降低,使Q1减小到
时p1值也随之上升,直到弹/F时,分流阀便
-p2和-p3,总压差=+=
常,达到规定值而弹/F时,分流阀被推至A 发动机转速降低,使Q1减小到弹/F时,分流。
液压与⽓压传动课程设计要求及题⽬《液压与⽓压传动》课程设计⼀、设计的内容1. 液压系统的⼯况分析,绘制负载和速度循环图;2. 进⾏⽅案设计和拟定液压系统原理图;3. 计算和选择液压元件;4. 验算液压系统性能;5. 绘制正式⼯作图,编制设计计算说明书。
⼆、设计步骤1.明确设计要求⑴阅读和研究设计任务书,明确设计任务与要求;分析设计题⽬,了解原始数据和⼯作条件。
⑵参阅教科书有关内容,明确并拟订设计过程和进度计划。
2.进⾏⼯况分析⑴做速度-位移曲线,以便找出最⼤速度点;⑵做负载-位移曲线,以便找出最⼤负载点。
液压缸在各阶段所受的负载需要计算,为简单明了起见,可列表计算;cm cm⑶确定液压缸尺⼨确定液压缸尺⼨前应参照教材选择液压缸的类型,根据设备的速度要求确定d/D的⽐值、选取液压缸的⼯作压⼒,然后计算活塞的有效⾯积,经计算确定的液压缸和活塞杆直径必须按照直径标准系列进⾏圆整。
计算时应注意考虑液压缸的背压⼒,背压⼒可参考下表选取。
⑷绘制液压缸⼯况图液压缸⼯况图包括压⼒循环图(p-s)、流量循环图(q-s)和功率循环图(P-s),绘制⽬的是为了⽅便地找出最⼤压⼒点、最⼤流量点和最⼤功率点。
计算过程可列表计算。
各阶段压⼒、流量和功率值3.进⾏⽅案设计和拟定液压系统原理图⽅案设计包括供油⽅式、调速回路、速度换接控制⽅式、系统安全可靠性(平衡、锁紧)及节约能量等性能的⽅案⽐较,根据⼯况分析选择出合理的基本回路,并将这些回路组合成液压系统,初步拟定液压系统原理图。
选择液压基本回路,最主要的就是确定调速回路。
应考虑回路的调速范围、低速稳定性、效率等问题,同时尽量做到结构简单、成本低。
4.计算和选择液压组件⑴计算液压泵的⼯作压⼒⑵计算液压泵的流量⑶选择液压泵的规格⑷计算功率,选择原动机⑸选择控制阀⑹选择液压辅助元件5.验算液压系统性能⑴验算液压系统的效率⑵验算液压系统的温升6.绘制正式⼯作图,编制课程设计计算说明书⑴液压传动系统原理图⼀张(包括⼯作循环图和电磁铁动作顺序表)⑵液压缸装配图⼀张⑶整理课程设计计算说明书三、进度安排(1周)设计题⽬1、设计⼀台专⽤铣床,⼯作台要求完成快进→⼯作进给→快退→停⽌的⾃动⼯作循环。
液压与气压传动》课程整体教学设计一、管理信息课程名称:液压与气压传动课程代码:制定人:二、基本信息学分:6学时:108授课对象:金属热加工二年级学生三、课程设计1、课程目标设计一、总目标批准人:所属分院:冶金资源学院制定时间:2012 年9 月课程类型:金属热加工专业基础课先修课:机械基础、机械制图后续课:专业实习通过本课程的学习,使学生较系统地掌握液压气动技术的基本原理和实际应用。
获得基本的理论基础知识、方法和必要的应用技能;认识到这门技术的实用价值,增强应用意识;逐步培养学生学习专业知识的能力以及理论联系实际的能力,为学习后继课程和进一步学习现代科学技术打下专业基础;同时培养学生的创新素质和严谨求实的科学态度以及自学能力。
二、分目标(一)知识与能力目标1.通过学习,使学生较系统地掌握液压气动技术基础知识,掌握液压与气压传动工作原理及系统组成,掌握部分元气件的结构特点和工作原理及运用,理解部分元气件的设计计算过程,掌握分析基本回路的方法,了解设计系统和排除故障的方法等。
2.通过学习,使学生获得基本的液压气动技术理念和必要的应用技能。
同时通过对典型系统的功能分析、总结和阐述等认知活动,培养独立思考能力、创新意识和严谨求实的科学态度,培养自行应用改造设计系统的能力。
(二)过程与方法通过不同形式的探究活动、自主学习,体验科技发现和创造的历程,发展抽象思维和辨证逻辑思维。
认识《液压与气压传动》的研究学习的基本方法,逐步学会从不同的角度提出问题,解决问题,并能初步学会运用所学知识和技能解决问题,发展应用意识。
养成严谨求实的科学态度以及质疑和独立思考的学习习惯。
(三)价值观与素质目标通过该课程的学习,了解该技术在机械设备中的应用与发展,进一步了解我国液压与气动技术的国情,向国际先进技术学习,把握这一技术的发展趋势。
感悟该技术在众多学科和社会生活中的广泛应用,进一步认识该技术的科学价值、应用价值。
培养学生的创新素质和严谨求实的科学态度、精神、形成科学的世界观。
第1章课程设计的目的和任务第一章课程设计的目的和任务一、课程的目的通过这次课程设计,其目的主要有以下几点:1、通过本课程的学习,学生将所学的知识能够统一起来并熟练的运用与实际之中。
2、熟练掌握系统的运动和力的分析以及工况图的绘制。
3、学会分析系统以及系统原理图的绘制。
4、学会如何运用液压手册查找相关的液压元器件及附件。
5、学会对液压系统验算分析。
二、课程设计的任务已知:机床上有主轴l6个,加工φ13.9mm的孔l4个φ8.5mm 的孔2个。
刀具材料为高速钢,工件材料为铸铁,硬度为240HBS;机床工件、部件总质量m=1000kg;快进、快退1v、2v均为5.5m/min,快进行程长度l1=0.1m,工进行程长度l2=0.05m,往复运动的加速、减速时间小于0.2s;动力滑台采用平导轨,其静摩擦系数fs=0.2,动摩擦系数fd=0.1,其n1=360r/min,s1=0.147mm/r。
n2=550r/min,s2=0.096mm/r。
Fs=0.2,Fd=0.1。
液压系统中的执行元件使用液压缸。
设计要求动力滑台实现“快进→工进→快退→停止”的工作循环第二章 力与运动分析一、运动分析1、工进的速度s mms n v 00088.0min0529.0000147.0360114==⨯==2、加速段:211458.0602.005.5,01s m a t s s a =⨯-=-=ms at s 0916.022.0458.0,22121=⨯==s m v at v 0916.02.0458.0,11=⨯==3、快进段:m s 1.02=smv v 0916.012==4、减速段:2243451.02.00916.000088.0,s m a t v v a -=-=-=ms t a t v s 0092.02.02451.02.00916.0,223223=⨯-⨯=+=5、工进段:m s 5.04=s m v 00088.04=6、制动段:254550044.02.000088.00,s m a t v v a -=-=-=ms at s 000009.022.00044.0,2225=⨯==7、反向加速:sm v v 0916.016==26566458.02.000916.0,s m a t v v a =-=-=ms at s 0916.022.0458.0,22626=⨯==8、快退段:smv 0916.07=65432172s s s s s s s -++++=ms 1502.07=9、停止段:sm v v 0916.068==ms s 0916.068==二、动力分析(1)启动:NF F F s n L 19602.09800=⨯==(2)加速:N ma Fd F F n L1438458.01000.09800=⨯+⨯=+=(3)工进:NF FnF F q d L3144630466980=+=+=(4)快进/快退:NF F F d n L 9801.09800=⨯== (5)减速:Nma F F F d n L1434454980=+=+=根据以上分析可得出速度、负载循环图 见图2-1图2-1速度、负载循环图第三章确定液压系统的主要参数一、确定液压缸的参数表3-1 按载荷选择工作压力1、确定液压缸的工作压力因本系统的最高作用压力为31KN,因此根据表3-1初选液压缸的工作压力为P1=5MP,P2=0.2MP。
液压与气压传动课程设计1. 引言液压传动和气压传动是现代机械设计中常用的两种传动方式。
液压传动是利用液体的流动来实现能量传递和力的放大,而气压传动则是利用气体的流动来实现相同的目的。
本文将介绍液压与气压传动的基本原理,并通过一个课程设计案例来展示其在实际应用中的具体运用。
2. 液压传动原理液压传动是利用液体在密闭管路中的流动来实现能量传递和力的放大。
其基本原理可以概括为以下几点:•液体不可压缩性:液体在密闭管路中的流动时,几乎不会发生体积的明显变化,可以近似看作不可压缩介质。
•原理的基本方程:根据液体的压力和流量之间的关系,可以得到压力传递和力放大的基本方程。
•液体的稳定性:由于液体流动时不稳定性的存在,液压系统通常采用稳定控制回路来确保传动过程的可靠性。
3. 气压传动原理气压传动与液压传动类似,使用气体的流动来实现能量传递和力的放大。
其与液压传动的区别在于气体可以在压缩空气容器中存储能量,而液体则不能。
气压传动的原理如下:•压缩空气的产生:通过压缩机将空气压缩至一定压力并储存在容器中。
•气压贮存器的作用:气体储存器可以存储压缩空气的能量并提供稳定的压力输出。
•动力元件的运作:通过气动执行元件将压缩空气的能量转化为机械能,实现力的放大和机械运动。
4. 液压与气压传动的应用液压与气压传动广泛应用于各种工程和工业领域,包括建筑、冶金、航天、军事等。
它们具有以下优点:•力量和速度的可调性:通过调节液压或气压系统的压力和流量,可以实现力和速度的可调控性,满足不同应用场景的需求。
•传动效率高:液压与气压传动不会出现滑动损失等能量损失,因此传动效率相对较高。
•可靠性高:液压与气压传动系统通常采用稳定控制回路,具有较高的可靠性和稳定性。
下面以一个液压传动的课程设计案例来展示其具体应用。
5. 液压传动课程设计案例5.1 设计背景设计一个液压千斤顶系统,实现对重物的举升和下降。
5.2 设计要求设计一个液压千斤顶系统,满足以下要求:•最大举升力:1000kg•最小下降速度:2cm/min•系统压力稳定性要求:在负载变化的情况下,压力波动不超过10%。
液压与气压传动课程设计一、教学目标本节课的教学目标是让学生掌握液压与气压传动的基本原理和应用。
具体包括:1.知识目标:(1)了解液压与气压传动的基本概念、原理和特点。
(2)掌握液压与气压传动的系统组成、工作原理和应用领域。
(3)熟悉液压与气压传动的主要元件及其功能。
2.技能目标:(1)能够分析液压与气压传动系统的工作过程。
(2)具备液压与气压传动系统的设计和调试能力。
(3)能够运用液压与气压传动技术解决实际工程问题。
3.情感态度价值观目标:(1)培养学生对液压与气压传动技术的兴趣和好奇心。
(2)培养学生勇于探索、创新的精神。
(3)培养学生团队协作、沟通交流的能力。
二、教学内容本节课的教学内容主要包括:1.液压与气压传动的基本概念、原理和特点。
2.液压与气压传动的系统组成、工作原理和应用领域。
3.液压与气压传动的主要元件及其功能。
4.液压与气压传动系统的设计和调试方法。
5.液压与气压传动技术在工程中的应用案例。
三、教学方法为了达到本节课的教学目标,将采用以下教学方法:1.讲授法:讲解液压与气压传动的基本概念、原理和特点,让学生掌握基础知识。
2.案例分析法:分析液压与气压传动系统的设计和应用案例,提高学生的实际应用能力。
3.实验法:安排液压与气压传动实验,让学生动手操作,加深对知识的理解和记忆。
4.讨论法:学生分组讨论,培养学生的团队协作和沟通交流能力。
四、教学资源为了支持本节课的教学内容和教学方法,将准备以下教学资源:1.教材:《液压与气压传动》教材,为学生提供理论知识的学习。
2.参考书:提供相关的参考书籍,丰富学生的知识体系。
3.多媒体资料:制作液压与气压传动的教学PPT、视频等,增强课堂教学的趣味性。
4.实验设备:准备液压与气压传动实验装置,让学生亲自动手操作,提高实践能力。
五、教学评估本节课的评估方式包括以下几个方面:1.平时表现:通过观察学生在课堂上的参与程度、提问回答、小组讨论等方面的表现,评估学生的学习态度和积极性。
液压与气压课程设计一、课程目标知识目标:1. 理解液压与气压的基本原理,掌握流体力学的基础知识。
2. 学会分析简单液压与气压系统的组成和工作原理。
3. 了解液压与气压技术在日常生活中的应用及其重要性。
技能目标:1. 能够运用所学的理论知识,进行简单的液压与气压系统的设计和计算。
2. 掌握使用相关工具和仪器进行液压与气压实验操作,具备初步的实验能力和问题解决能力。
3. 培养学生团队协作能力和动手实践能力,通过小组合作完成课程设计任务。
情感态度价值观目标:1. 培养学生对液压与气压技术的兴趣,激发学习热情,提高科学素养。
2. 增强学生对我国液压与气压技术发展的认识,培养民族自豪感。
3. 通过课程学习,培养学生严谨认真、勇于探索的科学态度,以及环保和节能的意识。
课程性质:本课程为实践性较强的课程,结合理论知识与实践操作,旨在提高学生的动手能力和实际问题解决能力。
学生特点:考虑到学生所在年级,具备一定的物理基础和数学基础,对新鲜事物充满好奇,喜欢动手实践。
教学要求:注重理论与实践相结合,以学生为主体,充分调动学生的积极性和主动性,培养学生的创新意识和实践能力。
在教学过程中,将课程目标分解为具体的学习成果,以便进行有效的教学设计和评估。
二、教学内容1. 液压与气压基础理论:- 流体力学基本概念:流体、流体静力学、流体动力学。
- 液压与气压系统组成:液压泵、液压缸、气压缸、阀门等。
- 工作介质特性:液压油、气压空气的性质和选用。
2. 液压与气压系统设计:- 液压系统设计原理:压力、流量、功率计算。
- 气压系统设计原理:气源处理、气动元件选用、气压系统控制。
- 设计实例分析:分析典型液压与气压系统实例,理解设计过程。
3. 液压与气压技术应用:- 液压与气压技术在工业、农业、日常生活等方面的应用。
- 液压与气压系统的优点和局限性。
4. 实践教学环节:- 液压与气压实验操作:动手实践,验证理论知识。
- 课程设计任务:小组合作,设计简单的液压与气压系统。
液压与气压传动课程设计引言液压与气压传动技术是一种常用于工程领域的能量传递与控制方式。
液压传动利用液体的压力来进行能量传递和控制,而气压传动则是利用气体的压力来实现相同的功能。
本文将介绍液压与气压传动的基本原理,并以一个具体的课程设计案例,详述液压与气压传动的应用。
1. 液压传动原理液压传动利用液体(通常是油)的压力来传递和控制能量。
它由液压源、执行元件、控制元件和传动管路组成。
1.1 液压源液压源是液压系统的动力源,通常是一台液压泵。
液压泵通过机械装置将机械能转化为液体能量,并将液体输送到液压系统中。
常见的液压泵有齿轮泵、柱塞泵和液压马达。
1.2 执行元件执行元件负责执行工作任务,将液压能量转化为机械能。
常见的执行元件有液压缸和液压马达。
液压缸将液体能量转化为直线运动,而液压马达将液体能量转化为旋转运动。
1.3 控制元件控制元件用于控制液压系统的工作过程,将压力、流量和方向信号传递给执行元件。
常见的控制元件有液控阀和比例控制阀。
液控阀通过开关或调节阀芯的位置来控制液体的流量、压力和方向。
比例控制阀通过改变阀芯开启的大小来精确控制流量。
1.4 传动管路传动管路用于输送液体能量和信号。
它由管道、接头、滤波器和阀门组成。
传动管路的设计和布置对液压系统的性能和可靠性有重要影响。
2. 气压传动原理气压传动与液压传动类似,但它是利用气体(通常是空气)的压力来传递和控制能量。
气压传动由气源、执行元件、控制元件和传动管路组成。
2.1 气源气源是气压系统的动力源,通常是一台空压机。
空压机通过机械装置将机械能转化为气体能量,并将气体输送到气压系统中。
常见的空压机有活塞式空压机和螺杆式空压机。
2.2 执行元件执行元件负责执行工作任务,将气体能量转化为机械能。
常见的执行元件有气缸和气动马达。
气缸将气体能量转化为直线运动,而气动马达将气体能量转化为旋转运动。
2.3 控制元件控制元件用于控制气压系统的工作过程,将压力、流量和方向信号传递给执行元件。
第一章课程设计的目的和任务
一、课程的目的
通过这次课程设计,其目的主要有以下几点:
1、通过本课程的学习,学生将所学的知识能够统一起来并熟练的运用与实际之中。
2、熟练掌握系统的运动和力的分析以及工况图的绘制。
3、学会分析系统以及系统原理图的绘制。
4、学会如何运用液压手册查找相关的液压元器件及附件。
5、学会对液压系统验算分析。
二、课程设计的任务
已知:机床上有主轴l6个,加工φ13.9mm的孔l4个φ8.5mm 的孔 2个。
刀具材料为高速钢,工件材料为铸铁,硬度为240HBS;机床工件、部件总质量m=1000kg;快进、快退1v、2v均为 5.5m /min,快进行程长度l1=0.1m,工进行程长度l2=0.05m,往复运动的加速、减速时间小于0.2s;动力滑台采用平导轨,其静摩擦系数fs=0.2,动摩擦系数fd=0.1,其n1=360r/min,s1=0.147mm/r。
n2=550r/min,s2=0.096mm/r。
Fs=0.2,Fd=0.1。
液压系统中的执行元件使用液压缸。
设计要求动力滑台实现“快进→工进→快退→停止”的工作循环
第二章 力与运动分析
一、运动分析
1、工进的速度s m
m
s n v 00088.0min
0529.0000147.0360114==⨯==
2、加速段:
2
11458.060
2.00
5.5,01s m a t s s a =⨯-=-=
m
s at s 0916.022.0458.0,22
121=⨯==
s m v at v 0916.02.0458.0,11=⨯==
3、快进段:m s 1.02=
s
m
v v 0916.012==
4、减速段:
2
243451.02.00916.000088.0,s m a t v v a -=-=-= m
s t a t v s 0092.02.02451
.02.00916.0,223223=⨯-⨯=+=
5、工进段:m s 5.04=
s m v 00088.04=
6、制动段:
2
54550044.02
.000088.00,s m a t v v a -=-=-=
m
s at s 000009.022.00044.0,22
25=⨯==
7、反向加速:
s
m
v v 0916.016==
2
6566458.02
.00
0916.0,s m a t v v a =-=-=
m
s at s 0916.022.0458.0,22
626=⨯==
8、快退段:
s
m
v 0916.07=
6
543217
2s s s s s s s -++++=
m
s 1502.07=
9、停止段:
s
m v v 0916.068==
m
s s 0916.068
==
二、动力分析
(1)启动:N
F F F s n L 19602.09800=⨯==
(2)加速:N ma Fd F F n L
1438458.01000.09800=⨯+⨯=+=
(3)工进:N
F FnF F q d L
3144630466980=+=+=
(4)快进/快退:N
F F F d n L 9801.09800=⨯==
(5)减速:N
ma F F F d n L
1434454980=+=+=
根据以上分析可得出速度、负载循环图 见图2-1
图2-1速度、负载循环图
第三章确定液压系统的主要参数
一、确定液压缸的参数
表3-1 按载荷选择工作压力
1、确定液压缸的工作压力
因本系统的最高作用压力为31KN,因此根据表3-1
初选液压缸的工作压力为P1=5MP,P2=0.2MP。
2、计算液压缸的结构参数
表3-2液压缸内径尺寸系列(GB2348-80)
表3-3活塞杆外径系列(GB2348-80)
因本系统要实现快进和快退的速度相同,故选用差动连接,
且活塞缸和活塞杆的面积之比为:
2
2
1
=A A 。
2
6
622
1110076.0104.010531446m
P A A P F
A =⨯-⨯=-
=η
m
A
D D A 098.04,4
12
==
=
π
π
根据表3-2可确定液压缸的内径为0.1m 。
则有:
2
1
20038.02
m A A ==
m
A
D D A 069.04,4
22
==
=
π
π
根据表3-3可确定活塞杆的外径为0.07m 。
则有
2
22
200385.0,4
m A D A ==
π
二、确定液压缸工的工况图
表3-4 各阶段压力、流量和功率值
匀
速
9800.64220.440.16工
进314460.20.41 4.1
0.02
8
1
2
2
1A
A
p
F
p
+
=
2
1
V
A
q=
P=p1q
快退
启
动
19600.2-0.92-
2
1
2
1A
A
p
F
p
+
=
2
2
V
A
q=
P=p1q 加
速
14380.2-0.78-
匀
速
9800.2
21.1
1
0.660.23
根据表3-4可得出工况图,见图3-1
3-1 液压缸工况图
第四章拟定液压系统的原理图
一、选择液压基本回路
1、调速回路的选择
根据系统要求可知,该液压系统的功率较小,工作负载变化不大,故可选择节流调速方式。
又因为要实现快进和快退的速度相等,所以选用差动连接。
2、方向控制回路
因为本系统要实现差动连接,在工进时要实现卸荷,接要求响应速度快。
因此在回油路上要用二位三通电磁换向阀。
因本系统要求双向动作,且要求中位时卸荷和响应速度快。
因此选择中位机能为M型的三位四通换向阀。
3、压力控制回路
由于本系统有快进时的低压大流量和工进时的高压中小流量。
因与大泵并联一个调定压力大的先导溢流阀;给小泵并联一个调定压力底的溢流阀。
二、液压系统的合成
为了解决快进时需的大流量,工进时的小流量,因此应与节流阀并联一个二位两通的电磁换向阀。
为了避免大泵工作时的高压进入,小泵及直接通过小溢流阀回流邮箱。
而使工进无法正常进行。
因此应在大泵与小泵之间串联一个普通单向阀。
三、原理图的绘制
根据以上的信息科绘制出原理图,见图4-1
图4-1 液压系统原理图
表4-1电磁铁的工作顺序
电位
YA1YA2YA3YA4YA5YA6工作状态
快进-++-+-
工进+--++-
快退-+-+-+
停止+-+---。
