机械制造技术基础题库第五章

第五章机械加工工艺规程的制定1．生产过程与工艺过程的含义是什么?两者的主要组成部分有哪些?[解]机械的生产过程是指机械从原材料开始直到制成机械产品之间的各个相互联系的劳动过程的总和。

它包括毛坯制造—零件的加工及热处理—机械的装配及检验—油漆及包装过程等直接生产过程．还包括原材料的运输和保管以及设计、工艺装备(刀，夹，量具等)的制造、维修等生产技术准备工作。

工艺过程是生产过程的重要组成部分，包括直接改变工件的形状(铸造，锻造等)、尺寸(机械加工)、位置(装配)和材料性质(热处理)使其成为预期产品的过程。

机械加工的工艺过程一般由工序、安装或工位、工步、走刀等组成。

2．生产纲领的含义是什么?划分生产类型的主要依据有哪些因素?[解]生产纲领即指年产量，它应计入备品和废品的数量。

可按下式计算：N零＝N×n×（1+α）(1十β)。

生产类型的划分主要考虑年产量，产品本身的大小和结构的复杂性。

3．经济精度的含义是什么？它在工艺规程设计中起什么作用?[解]经济精度是指在正常的机床、刀具、工人等工作条件下，以合适的工时消耗所能达到的加工精度。

因此，在经济精度的范围内，加工精度和加工成本是互相适应的。

有关资料表格中列出各种加工方法所能达到的经济精度及表面租糙度是拟定零件工艺路线的基础，用以从中选择最合适的加工方法和加工设备。

4．何谓结构工艺性?对机械零件结构工艺性有哪些要求?[解]结构工艺性是指机器和零件的结构是否便于加工，装配和维修。

衡量工艺性的主要依据是能够可靠保证产品质量，且加工劳动量小、生产成本低，材料消耗少。

5．试分析下列加工情况的定位基准：(1)拉齿坯内孔时；(2)珩磨连杆大头孔时；(3)无心磨削活塞销外圆时；(4)磨削床身导轨面时；(5)用浮动镗刀块精镗内孔时；(6)超精加工主轴轴颈时；(7)箱体零件攻螺纹时；(8)用与主轴浮动连接的铰刀铰孔时。

[解]以上都是自为基准的加工例子，即以加工面本身作为定位基准。

《机械制造技术基础》习题第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？1—2 什么是工序、工位、工步和走刀？试举例说明。

1—3 什么是安装?什么是装夹?它们有什么区别？1—4 单件生产、成批生产、大量生产各有哪些工艺特征?1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm，直径为40mm,丝杠精度等级为8级,材料为Y40Mn）;年产量:5000台车床；备品率：5％；废品率:0。

5%。

1—6 什么是工件的定位？什么是工件的夹紧?试举例说明。

1—7 什么是工件的欠定位？什么是工件的过定位?试举例说明.1—8 试举例说明什么是设计基准、工艺基准、工序基准、定位基准、测量基准和装配基准。

1-9 有人说：“工件在夹具中装夹，只要有6个定位支承点，就是欠定位”，“凡是少于6个定位支承点,就不会出现过定位”,上面这些说法都对吗？为什么？试举例说明。

1—10 分析图1-8所示定位方式，并回答以下问题：（1)各定位件所限制的自由度；（2）判断有无欠定位或过定位现象，为什么?图1—8 习题1—10图第二章 金属切削原理与刀具2-1 什么是切削用两三要素?在外圆车削中，它们与切削层参数有什么关系？ 2—2 确定外圆车刀切削部分几何形状最少需要几个基本角度？试画图标出这些基本角度。

2—3 试述刀具标注角度和工作角度的区别.为什么车刀作横向切削时,进给量取值不能过大?2-4 刀具切削部分的材料必须具备哪些基本性能?2-5 常用的硬质合金有哪几类？如何选用？2—6 怎样划分切削变形区？第一变形区有哪些变形特点？2-7 什么是积屑瘤？它对加工过程有什么影响？如何控制积屑瘤的产生？ 2-8 试述影响切削变形的主要因素及影响规律.2—9 常用的切屑形态有哪几种？它们一般都在什么情况下生成？怎样对切屑形态进行控制?2—10 切削力为什么要分解为三个分力？各分力的大小对加工过程有什么影响？2-11 在CA6140型车床上车削外圆,已知：工件材料为灰铸铁，其牌号为HT200；刀具材料为硬质合金，其牌号为YG6;刀具几何参数为:0010=γ, 10,10,45,8''00-=====s r r k k λαα（s λ对三向切削分力的修正系数分别为75.0,5.1,0.1===f s p S C s F F F k k k λλλ),mm r 5.0=ε；切削用量为：min /80,/4.0,3m v r mm f mm c p ===α。

H1. 单项选择第五章练习题1-1锥度心轴限制（）个自由度。

① 2 ②3 ③4 ④ 51-2小锥度心轴限制（）个自由度。

① 2 ②3 ③4 ④ 51-3 在球体上铣平面，要求保证尺寸H （习图1-3），必须限制（）个自由度。

① 1 ②2 ③3 ④ 4习图1-31-4 制（1-5 在球体上铣平面，若采用习图1-4 所示方法定位，则实际限）个自由度。

① 1 ② 2 ③ 3 ④ 4过正方体工件中心垂直于某一表面打一通孔，必须限制（1-6）个自由度。

① 2 ② 3 ③ 4 ④ 5 大批大量生产中广泛采用（）。

习图1-4①通用夹具2. 判断题②专用夹具③成组夹具④组合夹具2-1 2-2 2-3 2-4 2-5 2-6 2-7 2-8 2-9 2-10在加工工序中用作工件定位的基准称为工序基准。

精基准是指在精加工工序中使用的定位基准。

附加基准是起辅助定位作用的基准。

直接找正装夹可以获得较高的找正精度。

划线找正装夹多用于铸件的精加工工序。

夹具装夹广泛应用于各种生产类型。

欠定位是不允许的。

过定位系指工件实际被限制的自由度数多于工件加工所必须限制的自由度数。

定位误差是由于夹具定位元件制造不准确所造成的加工误差。

组合夹具特别适用于新产品试制。

H（φD ）H3. 分析题3-1 试分析习图3-1 所示各零件加工所必须限制的自由度：a ）在球上打盲孔φＢ，保证尺寸H ；b ）在套筒零件上加工φＢ孔，要求与φＤ孔垂直相交，且保证尺寸L ；c ）在轴上铣横槽，保证槽宽B 以及尺寸H 和L ；d ）在支座零件上铣槽，保证槽宽B 和槽深H 及与 4 分布孔的位置度。

ZφBZφBLXYa ）XYb ）ZZLBZZY XXc ）YBd ）H习图3-13-2 试分析习图3-2 所示各定位方案中：①各定位元件限制的自由度；②判断有无欠定位或过定位；③对不合理的定位方案提出改进意见。

a ）车阶梯轴小外圆及台阶端面；b ）车外圆，保证外圆与内孔同轴；c ）钻、铰连杆小头孔，要求保证与大头孔轴线的距离及平行度，并与毛坯外圆同轴；d ）在圆盘零件上钻、铰孔，要求与外圆同轴。

《机械制造技术基础》部分习题参考解答第一章绪论1-1 什么是生产过程、工艺过程和工艺规程？答：生产过程——从原材料（或半成品）进厂，一直到把成品制造出来的各有关劳动过程的总称为该工厂的过程。

工艺过程——在生产过程中，凡属直接改变生产对象的尺寸、形状、物理化学性能以及相对位置关系的过程。

工艺规程——记录在给定条件下最合理的工艺过程的相关内容、并用来指导生产的文件。

1-2 什么是工序、工位、工步和走刀？试举例说明。

答：工序——一个工人或一组工人，在一个工作地对同一工件或同时对几个工件所连续完成的那一部分工艺过程。

工位——在工件的一次安装中，工件相对于机床（或刀具）每占据一个确切位置中所完成的那一部分工艺过程。

工步——在加工表面、切削刀具和切削用量（仅指机床主轴转速和进给量）都不变的情况下所完成的那一部分工艺过程。

走刀——在一个工步中，如果要切掉的金属层很厚，可分几次切，每切削一次，就称为一次走刀。

比如车削一阶梯轴，在车床上完成的车外圆、端面等为一个工序，其中，n, f, a p不变的为一工步，切削小直径外圆表面因余量较大要分为几次走刀。

1-3 什么是安装？什么是装夹？它们有什么区别？答：安装——工件经一次装夹后所完成的那一部分工艺过程。

装夹——特指工件在机床夹具上的定位和夹紧的过程。

安装包括一次装夹和装夹之后所完成的切削加工的工艺过程；装夹仅指定位和夹紧。

1-4 单件生产、成批生产、大量生产各有哪些工艺特征？答：单件生产零件互换性较差、毛坯制造精度低、加工余量大；采用通用机床、通用夹具和刀具，找正装夹，对工人技术水平要求较高；生产效率低。

大量生产零件互换性好、毛坯精度高、加工余量小；采用高效专用机床、专用夹具和刀具，夹具定位装夹，操作工人技术水平要求不高，生产效率高。

成批生产的毛坯精度、互换性、所以夹具和刀具等介于上述两者之间，机床采用通用机床或者数控机床，生产效率介于两者之间。

1-5 试为某车床厂丝杠生产线确定生产类型，生产条件如下：加工零件：卧式车床丝杠（长为1617mm ，直径为40mm ，丝杠精度等级为8级，材料为Y40Mn ）；年产量：5000台车床；备品率：5%；废品率：0.5%。

第5章练习题答案1. 单项选择1-1答案：②锻件1-2答案：①铸件1-3答案：①设计1-4答案：②一面两孔1-5 答案：④正常加工1-6 答案：③粗车-半精车-精车1-7 答案：④粗车—半精车—粗磨—精磨1-8 答案：①粗镗—半精镗—精镗1-9 答案：1-10 答案：①上道工序尺寸公差与本道工序尺寸公差之和1-11 答案：③增环的下偏差之和减去减环的上偏差之和1-12 答案：④各组成环公差平方和的平方根1-13 答案：④1.2～1.41-14 答案：①成组技术1-15 答案：①寻找最短路径2. 多项选择2-1答案：①保证相互位置关系原则②保证加工余量均匀分配原则2-2答案：②有利于保证被加工面之间的位置精度③可以简化夹具设计与制造2-3答案：①车削②铣削③磨削④拉削2-4答案：①提高加工表面尺寸精度②提高加工表面形状精度③降低加工表面粗糙度2-5 答案：①先基准后其他②先主后次③先面后孔2-6 答案：①易于保证加工面之间的位置精度②便于管理④可以减小工件装夹时间2-7 答案：③上一工序表面粗糙度和表面缺陷层厚度④上一工序留下的形位误差2-8 答案：③派生式④创成式2-9 答案：①成组编码法②形面描述法④从CAD系统直接获取零件信息2-10 答案：①易于理解②易于编程2-11 答案：①基本时间②辅助时间④工作地服务时间2-12 答案：①装卸工件时间②开停机床时间③测量工件时间2-13 答案：①缩短基本时间②缩短辅助时间④缩短工作地服务时间2-14 答案：①设计变量②目标函数③约束条件2-15 答案：①切削速度②进给量2-16 答案：①最短工序时间②最小工序成本③最大工序利润3. 判断题）3-1 答案：∨3-2 答案：×3-3 答案：∨3-4 答案：∨3-5 答案：×3-6 答案：∨3-7 答案：×3-8 答案：∨3-9 答案：∨提示：综合考虑包容尺寸和被包容尺寸两种情况。

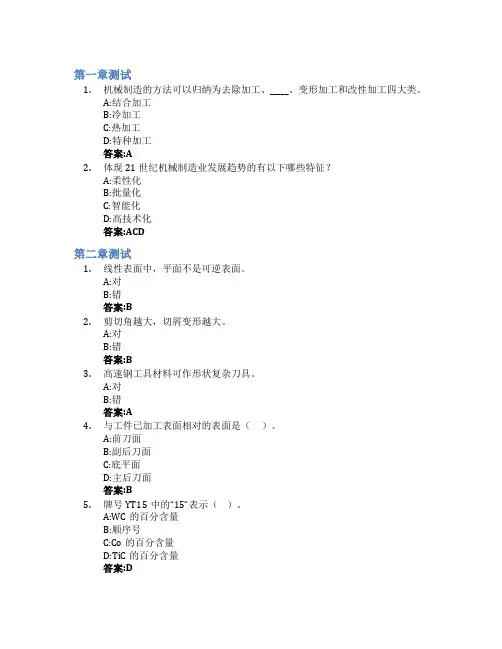

第一章测试1.机械制造的方法可以归纳为去除加工、_____、变形加工和改性加工四大类。

A:结合加工B:冷加工C:热加工D:特种加工答案:A2.体现21 世纪机械制造业发展趋势的有以下哪些特征？A:柔性化B:批量化C:智能化D:高技术化答案:ACD第二章测试1.线性表面中，平面不是可逆表面。

A:对B:错答案:B2.剪切角越大，切屑变形越大。

A:对B:错答案:B3.高速钢工具材料可作形状复杂刀具。

A:对B:错答案:A4.与工件已加工表面相对的表面是（）。

A:前刀面B:副后刀面C:底平面D:主后刀面答案:B5.牌号YT15中的“15”表示（）。

A:WC的百分含量B:顺序号C:Co的百分含量D:TiC的百分含量答案:D6.相对滑移反映切屑变形的综合结果，特别是包含有第二变形区变形的影响。

A:错B:对答案:A7.切削塑性材料时，积屑瘤容易在（）切削时产生。

A:超高速B:低速C:中速D:进给量答案:C8.由于切削变形复杂，在实际生产中常用理论公式计算切削力的大小。

A:错B:对答案:A9.切削加工时所产生的切削热，对加工不利的是（）。

A:传给介质的热量B:传入切屑的热量C:传入工件热量D:切削液带走的热量答案:C10.低速切削时刀具磨损的主要原因是（）。

A:化学磨损B:粘结磨损C:扩散磨损D:硬质点磨损答案:D第三章测试1.机床型号编制时，结构特性代号一般放在通用特性代号之后。

A:错B:对答案:A2.机床型号的读音要按照汉语拼音的读法，不能按英文字母来读。

A:错B:对答案:B3.机床传动原理图中，定比传动部分以点划线表示。

A:对B:错答案:B4.滚齿加工的范成运动传动链属于外联系传动链。

A:对B:错答案:B5.空套齿轮与轴之间没有键连接。

A:对B:错答案:A6.CA6140车床主运动提供的24级正转转速中，有（）级通过高速路线传递，有（）级通过中低速路线传递。

A:18,6B:6,18C:12,12D:10,14答案:B7.英制螺纹的螺距参数是螺纹的每英寸牙数。

机械制造技术基础第五章习题及答案（机械制造质量分析与控制）《机械制造质量分析与控制》习题⼀.单项选择题1.机床和⼑具达到热平衡前的热变形所引起的加⼯误差属于：（）a、常值系统误差b、形位误差c、随机误差d、变值系统误差2. 某⼯序的加⼯尺⼨为正态分布，但分布中⼼与公差中点不重合，则可以认为：（）a、⽆随机误差b、⽆常值系统误差c、变值系统误差很⼤d、同时存在常值系统误差和随机误差3. 夹具在机床上的安装误差所引起的加⼯误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差4. ⼀次性调整误差所引起的加⼯误差属于：（）a、随机误差b、常值系统误差c、变值系统误差d、形位误差5. 误差复映所引起的加⼯误差属于：（）a、变值系统误差b、常值系统误差c、随机误差d、形位误差6. ⼑具磨损所引起的加⼯误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差7. 内应⼒引起的变形误差属于：（）a、常值系统误差b、形位误差c、变值系统误差d、随机误差8. 定位误差所引起的加⼯误差属于：（）a、常值系统误差b、随机误差c、变值系统误差d、形位误差9. 对滚动轴承进⾏适当的预紧，是提⾼主轴系统（）的重要措施。

（）a、精度b、强度c、刚度d、柔度10.通常⽤（）系数表⽰某种加⼯⽅法和加⼯设备胜任零件所要求加⼯精度的程度（）a、⼯艺能⼒b、误差复映c、误差传递d、误差敏感11.原理误差所引起的加⼯误差属于：（）a、常值系统误差b、随机误差c、形位误差d、变值系统误差12.误差的敏感⽅向指产⽣加⼯误差的⼯艺系统的原始误差处于加⼯表⾯的：（）a、切线⽅向b、轴线⽅向c、法线⽅向d、倾斜⽅向13. 受迫振动系统在共振区消振最有效的措施是（）。

a、增⼤系统刚度b、增⼤系统阻尼c、增⼤系统质量14. 在车床上进⾏削扁镗杆⾃激振动的切削实验时，若切削条件相同 , 试指出下列各种情况下切削最稳定的场合（）a、弱刚度主轴与加⼯表⾯法向的夹⾓450b、弱刚度主轴与加⼯表⾯法向的夹⾓1350c、采⽤直径相同的圆镗杆d、增⼤阻尼15. 削扁镗杆的抗振性⽐圆镗杆好是由于：（）a、刚度⾼b、阻尼⼤、消耗振动能量⼤c、系统刚度的组合特性合适⼆.多项选择题1.⽤调整法在车床三⽖卡盘上精镗⼀批薄壁铜套的内孔，各种因素引起的加⼯误差是属于常值系统误差的是：（）a、三⽖卡盘的制造和安装误差b、车床主轴的径向跳动c、薄壁铜套的夹紧变形d、机床导轨的⼏何误差e、镗⼑的磨损2.指出下列哪些情况产⽣的误差属于加⼯原理误差：（）a、加⼯丝杠时机床丝杠螺距有误差b、⽤模数铣⼑加⼯渐开线齿轮c、⼯件残余应⼒引起的变形d、⽤阿基⽶德滚⼑加⼯渐开线齿轮e、夹具在机床上的安装误差3.机械加⼯中达到尺⼨精度的⽅法有：（）a、试切法b、定尺⼨⼑具法c、调整法d、选配法e、⾃动控制法4.⽤调整法在车床三⽖卡盘上精镗⼀批薄壁铜套的内孔，各种因素引起的加⼯误差是属于随机误差的是：（）a、镗⼑的磨损b、薄壁铜套的夹紧变形c、三⽖卡盘的制造和安装误差d、机床导轨的⼏何误差e、⼯件外圆形状误差引起的安装误差5. 指出下列哪些⼑具的制造误差会直接影响加⼯精度：（）a、外圆车⼑b、齿轮滚⼑c、端⾯车⼑d、铰⼑e、键槽铣⼑6.主轴的纯轴向窜动对哪些加⼯有影响: （）a、车削螺纹b、车削外圆c、车削端⾯d、车削内孔7.影响加⼯精度的主要误差因素可归纳为以下⽅⾯：（）a、⼯艺系统的⼏何误差b、⽑坯的制造误差c、⼯艺系统⼒效应产⽣的误差d、⼯艺系统热变形产⽣的误差e、加⼯原理误差8.机械加⼯中获得⼯件形状精度的⽅法有：（）a、试切法b、轨迹法c、调整法d、成形法e、展成法三.判断题1.零件表⾯层的加⼯硬化能减⼩表⾯的弹塑性变形，从⽽提⾼了耐磨性，所以表⾯硬化程度越⾼越耐磨。

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。

机械制造技术基础习题第一章二、判断题1. 现代制造技术是一门信息、光、电学科融合的综合体。

（）正确答案：错误2. 机械产品的生产过程只包括毛坯的制造和零件的机械加工。

（）正确答案：错误3. 超声加工、电子束加工、激光加工都是特种机械加工方法。

（）正确答案：正确4. 现代机械加工工艺过程是指用切削和磨削方法加工零件的过程。

（）正确答案：错误5. 机械加工工艺系统由工件、刀具、夹具和机床组成。

（）正确答案：正确第二章制造工艺装备一、单选题1.定位基准是指（）[A]:机床上的某些点、线、面[B]:夹具上的某些点、线、面[C]:工件上的某些点、线、面[D]:刀具上的某些点、线、面正确答案：C2.工序基准定义为（）[A]:设计图中所用的基准[B]:工序图中所用的基准[C]:装配过程中所用的基准[D]:用于测量工件尺寸、位置的基准正确答案：B3.工件采用心轴定位时，定位基准面是（）[A]:心轴外圆柱面[B]:工件内圆柱面[C]:心轴中心线[D]:工件外圆柱面正确答案：B4.机床夹具中，用来确定工件在夹具中位置的元件是（）[A]:定位元件[B]:对刀—导向元件[C]:夹紧元件[D]:连接元件正确答案：A5.工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。

[A]:5[B]:4[C]:3[D]:2正确答案：D6.加工大中型工件的多个孔时，应选用的机床是（）[A]:卧式车床[B]:台式钻床[C]:立式钻床[D]:摇臂钻床正确答案：D7.在一平板上铣通槽，除沿槽长方向的一个自由度未被限制外，其余自由度均被限制。

此定位方式属于（）[A]:完全定位[B]:部分定位[C]:欠定位[D]:过定位正确答案：B8.属于展成法加工齿形的刀具是（）[A]:盘状模数铣刀[B]:指状模数铣刀[C]:成形砂轮[D]:滚刀正确答案：D9.多联齿轮小齿圈齿形加工方法一般选用（）[A]:滚齿[B]:插齿[C]:剃齿[D]:珩齿正确答案：B10.布置在同一平面上的两个支承板相当于的支承点数是（）[A]:2个[B]:3个[C]:4个[D]:无数个正确答案：B二、判断题1.不完全定位在零件的定位方案中是不允许的。

第5章习题及答案5-1机床的运动按功用分为哪几种？答：分为表面成形运动和辅助运动两大类。

直接参与切削过程，使之在工件上形成一定几何形状表面的刀具和工件间的相对运动称为表面成形运动。

机床上除表面成形运动外的所有运动都是辅助运动。

5-2如何衡量切削加工的质量？答：零件切削加工的质量主要由加工精度和表面质量来衡量。

加工精度就是指零件加工后零件的尺寸、形状和表面间的相互位置等方面的几何参数与理想几何参数的相符合程度，两者的差距愈小，加工精度愈高。

零件的表面质量对零件的耐磨性、疲劳强度、抗腐蚀性、密封程度、接触刚度等都有一定的影响。

5-3切削用量要素包括哪几项？切削用量的选择原则是什么？答：切削用量是切削过程中最基本的操作参数，包括切削速度v c、进给量f和背吃刀量a p，其分别表示切削刃与过渡表面之间的相对运动速度、待加工表面转化为已加工表面的速度、已加工表面与待加工表面之间的垂直距离。

合理地选择切削用量，对于保证加工质量、提高生产效率和降低成本有着重要的影响。

切削加工时应当根据具体的加工条件，确定切削用量三要素的合理组合。

背吃刀量要尽可能取得大些，最好一次走刀能把该工序的加工余量切完。

进给量的选择主要受机床、刀具和工件所能承受的切削力的限制。

精加工时，一般背吃刀量不大，切削力也不大，限制进给量的主要因素是工件表面粗糙度。

选定背吃刀量和进给量以后，根据合理的刀具耐用度，用计算法或查表法选择切削速度。

5-4切削层尺寸平面要素包括哪几项？答：切削层尺寸平面要素包括切削层的公称厚度h D、公称宽度b D和公称横截面积A D。

5-5试述刀具的结构和刀具的角度。

答：刀具基本组成部分包括夹持部分和切削部分。

夹持部分俗称刀柄或刀体，主要用于刀具安装与标注的部分。

切削部分俗称刀头，是刀具的工作部分，由刀面、切削刃（又称刀刃）组成。

其组成要素包括：1）前面。

又称前刀面，切削过程中切屑流出所经过的刀具表面。

2）主后面。

又称主后刀面，是切削过程中与过渡表面相对的刀具表面。

第一章诸论（习题略）第二章机械制造技术装备2－1 车削直径80mm，长200mm棒料外圆，若选用＝4mm，f＝0.5mm，n=240 r/min，试问切削速度υ，切削机动时间，金属切除率为多少？2－2 已知一外圆车刀切削部分的主要几何角度为：＝、、、、。

试用主剖面参考系绘出该车刀的几何角度。

2－3车削外圆36mm，中径33mm，内径29mm,螺距6mm梯形螺纹时，若使用刀具前角为，左刃后角，右刃后角。

试计算左、右刃工作前、后角是多少？2－4 用切断刀切断外径为D＝30mm的轴类零件，已知切断刀的几何参数：当切断刀刀尖安装低于工件中心等高面h＝2mm，＝，，时的工作前角、工作后角；并将切断刀的有关几何角度标注在计算简图上。

2－5 什么是硬质合金？常用的牌号有几大类？各类硬质合金的常用牌号有哪些？如何选用？2－6什么是逆铣？什么是顺铣？各有何切削加工特点？2－7试分析题图2－1所示的三种车螺纹时的传动原理图各有何特点？2－8在Y3150E型滚齿机上加工斜齿轮，已知工件m＝4mm、Z＝56、β＝、右旋；滚刀K＝1，λ＝，左旋。

试进行展成运动链、差动传动链的调整计算。

2－9 题图2－2所示零件的A、B、C面的φ10H7孔及φ30H7孔均已加工，试分析加工φ12H7孔时选用哪些表面定位最为合理？为什么？2－10分析题图2－3所列定位方案：⑴ 指出各定位元件所限制的自由度；⑵ 判断有无欠定位或过定位；⑶对不合理的定位方案提出改进意见。

图中：（a）图过三通管中心打一孔，使孔轴线与管轴线OX、OZ垂直相交；（b）车阶梯轴外圆；（d）在圆盘零件上钻孔，保证孔与外圆同轴；（e）钻绞连杆零件小头孔，保证小头孔与大头孔之间的距离及两孔平行度。

2－11分析题图2－4所列加工零件中必须限制的自由度，选择定位基准和定位元件，并在图中示意画出；确定夹紧力作用点的位置和作业方向，并用规定的符号在图中标出。

图（a）过球心打一孔；图（c）在小轴上铣槽，保证尺寸H和L；图（d）过轴心打通孔，保证尺寸L；图（e）支座零件上加工两通孔，保证尺寸A和 H 。

机械制造技术基础课后习题答案第一章机械加工方法1-1 特种加工在成形工艺方面与切削加工有什么不同?答：1精密微细的零件。

2切除多余材料。

341-2 简述电火花加工、电解加工、激光加工和超声波加工的表面形成原理和应用范围。

答：1放电过程极为短促炸力把熔化和企划的金属抛离电极表面点持续时间的长短适应性强工件的材料硬度限制。

2将电镀材料做阳极镀材料就会逐渐的溶解儿附着到作为阴极的工件上形成镀层。

并由电应用范围管3通过光学系统将激光聚焦成一个高能晾凉的小光斑质爆炸式的喷射去处。

激光束的功率很高异型孔。

4工作中超声振动还是悬浮液产生空腔适宜加工各种脆硬材料、淬火钢等也能加工1-3车削加工能形成那些表面？答各种回转面和平面1-4镗削与车削有什么不同？答（1）主运动不同（2）加工精度不同，一般车削高于镗削。

1-5 简述滚切斜齿轮时的四条传动链。

第二章金属切削切学原理与刀具2 - 1 .金属切削过程有何特征答的几个重要参数：主倾角，刃倾角，前角，后角，副倾角，副后角2 - 2 .切削过程的三个变形区各有什么特点答第一变形区这三个变形区汇集在切削刃附近切屑面上。

2 -3 .分析积屑瘤产生的原因及其对加工的影响答在中低速切削塑性金属材料时,刀—屑接触表面由于强烈的挤压和摩擦而成为新鲜表面,两接触表面的金属原子产生强大的吸引力,使少量切屑金属粘结在前刀面上,产生了冷焊,并加工硬化,形成瘤核。

瘤核逐渐长大成为积屑瘤积屑瘤粘结在前刀面上由此可见消除措施速切削或低速切削2 - 4切屑与前刀面之间的摩擦与一般刚体之间的滑动摩擦有无区别答2 - 5车刀的角度是如何定义的答P1 7工作角度是以切削过程中实际的切削平面、基面和正交平面为参考平面确定的刀具角度。

2 - 6金属切削过程为什么会产生切削力答123面与过度表面和以加工表面之间的摩擦力。

2 - 7车削时切削合力为什么常分解为三个相互垂直的分力来分析答1）车削时的切削运动为三个相互垂直的运动：主运动（切削速度）、进给运动（进给量）、切深运动（背吃刀量），为了实际应用和方便计算，在实际切削时将切削合力分解成沿三个运动方向、相互垂直的分力。
