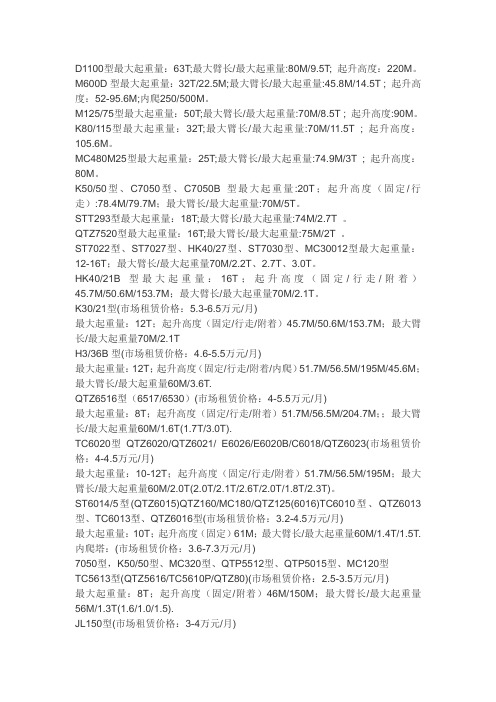

D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。

M600D型最大起重量：32T/22.5M;最大臂长/最大起重量:45.8M/14.5T ; 起升高度：52-95.6M;内爬250/500M。

M125/75型最大起重量：50T;最大臂长/最大起重量:70M/8.5T ; 起升高度:90M。

K80/115型最大起重量：32T;最大臂长/最大起重量:70M/11.5T ; 起升高度：105.6M。

MC480M25型最大起重量：25T;最大臂长/最大起重量:74.9M/3T ; 起升高度：80M。

K50/50型、C7050型、C7050B型最大起重量:20T；起升高度（固定/行走）:78.4M/79.7M；最大臂长/最大起重量:70M/5T。

STT293型最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。

QTZ7520型最大起重量：16T;最大臂长/最大起重量:75M/2T 。

ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型最大起重量：12-16T；最大臂长/最大起重量70M/2.2T、2.7T、3.0T。

HK40/21B型最大起重量：16T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1T。

K30/21型(市场租赁价格：5.3-6.5万元/月)最大起重量：12T；起升高度（固定/行走/附着）45.7M/50.6M/153.7M；最大臂长/最大起重量70M/2.1TH3/36B型(市场租赁价格：4.6-5.5万元/月)最大起重量：12T；起升高度（固定/行走/附着/内爬）51.7M/56.5M/195M/45.6M；最大臂长/最大起重量60M/3.6T.QTZ6516型（6517/6530）(市场租赁价格：4-5.5万元/月)最大起重量：8T；起升高度（固定/行走/附着）51.7M/56.5M/204.7M；；最大臂长/最大起重量60M/1.6T(1.7T/3.0T).TC6020型QTZ6020/QTZ6021/ E6026/E6020B/C6018/QTZ6023(市场租赁价格：4-4.5万元/月)最大起重量：10-12T；起升高度（固定/行走/附着）51.7M/56.5M/195M；最大臂长/最大起重量60M/2.0T(2.0T/2.1T/2.6T/2.0T/1.8T/2.3T)。

塔吊机械参数表

塔吊机械参数表

1#塔吊型号：QTZ80（TC6013），塔吊起升高度H：150.00m，塔身宽度B：1.8m，基础埋深d：0.25m，自重G：1083kN，基础承台厚度hc：1.35m，最大起重荷载Q：80kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB335，基础底面配筋直径：22mm额定起重力矩Me：800kN·m，基础所受的水平力P：0kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：12mm，所处城市：广东惠阳，基本风压ω0：0.7kN/m2，地面粗糙度类别：A类近海或湖岸区，风荷载高度变化系数μz：2.64 。

2#塔吊型号：QZT80(TC5616)，塔吊起升高度H：150.00m，塔身宽度B：1.8m，基础埋深d：1.00m，自重G：646.7kN，基础承台厚度hc：1.35m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C40，钢筋级别：HRB335，基础底面配筋直径：25mm额定起重力矩Me：800kN·m，基础所受的水平力P：0kN，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：10mm，所处城市：广东惠阳，基本风压ω0：0.7kN/m2，地面粗糙度类别：A类近海或湖岸区，风荷载高度变化系数μz：2.64 。

3#塔吊型号：QZT80(5515)，塔吊起升高度H：150.00m，塔身宽度B：1.8m，基础埋深d：0.27m，自重G：607.1kN，基础承台厚度hc：1.50m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C40，钢筋级别：HRB335，基础底面配筋直径：20mm额定起重力矩Me：800kN·m，标准节长度b：2.8m，主弦杆材料：角钢/方钢, 宽度/直径c：10mm，所处城市：广东惠阳，基本风压ω0：0.7kN/m2，地面粗糙度类别：A类近海或湖岸区，风荷载高度变化系数μz：2.64 。

塔吊技术参数表

塔吊技术参数表

轴线距梁左边线的距离怎样确定？是否发生偏离轴线
软件中默认绘制梁是按照梁的中心线来绘制的，也就是轴线和梁的中心线是重合的，轴线距梁左边线的距离就是加入你站在这个梁上，顺时针看，也就是相当于你面向东站着，你的左手就是梁的左边线，轴线的位置距离梁左边线的位置就是这个意思。

一般我不建议你更改这个距离，因为一般情况下，框架结构是需要先绘制柱子的，柱子的位置确定好以后，梁的位置或者在中间，或者靠柱边，这个都是可以通过命令操作实现，比如“对齐”的命令。

如果你更改了轴线距梁左边线的距离，你就要改一根画一根。

挺麻烦的。

塔式起重机起重性能表

塔式起重机起重性能表

起重量t
32 28 24 20.8 18.3 16.2 16 16 15
起重量50t： 臂杆70m：臂长m 5.7-19.9 25 31 34.6 35.9 40 45 50 55 60 65 70
起重量t
50 38 32.2 25 25 21.7 18.4 15.8 13.7 11.9 10.4 9.1
16 11.6 10.4 9 8 7.27 6.79 6.8 6.04 5.81 5.28 4.98 4.57 4.32 2.8
臂杆60m：
臂长m 3.1-16.5 20 22 25 27 30.6 31.8 32.4 35 37 40 42 45 47
起重量t
16 13 11.7 10.1 9.27 8 7.67 7.5 6.85 6.57 5.99 5.65 5.19 4.1 23 25 27 29 32.8 35 37 39 41 43 45 47
起重量t
16 13.3 12 10.9 10 9.23 8 7.42 6.95 6.69 6.3 5.96 5.64 5.35
臂杆50m：
臂长m 3.1-17.8 20 22 24 26 28 30 33.1 34.7 35.4 38 40 42 44
起重量t
16 11.4 9.08 8 6.94 6.76 6.4 5.99 5.37 5.02 4.56 4.28 3.92 3.7 2.35 2.25 2.1
臂杆65m：
臂长m 3.1-14.9 20 22 25 27.7 30 31.8 32.4 35 37 40 42 45 47 65
起重量t
臂杆50m：
臂长m 3.1-19.4 20 22 25 27 28 30 32 34.7 35.4 38 40 42 44

「专业」各种塔吊型号参数大全，你懂多少？

「专业」各种塔吊型号参数大全，你懂多少？

「专业」各种塔吊型号参数大全，你懂多少？各种塔吊型号参数现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。

如中联的QTZ100又一标记为TC5613，其意义：TC ----56 1356-----最大臂长56mT------塔的英语第一个字母（T ower）C-----起重机英语第一个字母（Crane）13------臂端起重量13KN（1.3吨）1现国内常用塔吊型号如下:QTZ31.5 : 3808、4206、4306QTZ40：4208、4708、4808、4908QTZ50：5008、5010QTZ63：5013、5310、5610QTZ80：5312、5513、6010QTZ125：5025、5522、6018QTZ160：6024、6516、7012QTZ250：7030、7520QTZ315：7040、75302国产塔式起重机的编号含义QTZ是国产塔吊的型号代码，表示自升式塔吊。

国产塔吊现在的型号主要有以下几种方式：1、QTZXX——XX是数字，表示公称起重力矩（单位t·m），如QTZ63，表示公称起重力矩为63t·m的自升塔吊。

2、QTZXXXX——XXXX也是数字，但与方式（1）不同，如QTZ5015，50表示起重臂最长为50m，15表示50m臂端载荷1.5t。

3、[英文字母]XXXX——英文字母代表塔吊生产商，也有用“TC”字母，TC就是英文Tower Crane（塔吊），XXXX含义同方式如C7027表示四川建机生产的自升塔吊，70表示臂长最大为70m，27表示臂端载荷2.7t;又如TC65153根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号，80------最大起重力矩（吨·米）H------更新、变型代号：其中，更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下：Q T ——上回转式塔式起重机QTZ ——上回转自升式塔式起重机QTA ——下回转式塔式起重机QTK ——快速安装式塔式起重机QTP ——内爬升式塔式起重机QTG ——固定式塔式起重机QTQ ——汽车式塔式起重机QTL ——轮胎式塔式起重机QTU ——履带式塔式起重机QTZ40额定起重力矩400KN.m 最大起重量4t ，最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m ，起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度，22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～40℃ 功率：24.3kw。

国内主要塔吊(塔式起重机)参数

国内主要塔吊(塔式起重机)参数

国内主要塔吊（塔式起重机）参数目录一、中联塔吊 (1)TCR6055(动臂式) (1)TC7030B (2)TC7035 (4)TC7052 (6)TCT7527（平头） (7)TC8039 (8)二、四川机械厂 (10)C7022 (10)C7050B (11)M630 (13)M900D (14)M1500(A) (15)D650(动臂式) (17)三、永茂厂 (18)ST60/14 (18)ST60/15 (20)ST70/27 (22)ST70/30 (24)STT553 (25)STT293 (27)四、沈阳厂 (29)K30/21 (29)K30/30 (31)K40/21 (33)K50/50 (34)M125/75 (36)五、江麓厂 (38)QTD480(江麓动臂式) (38)一、中联塔吊TCR6055(动臂式)塔身截面：2.5×2.5米现没有行走底架塔身节主要构件重：基础节：5.95米整体标准节：5.37米最大自由高度基础受力（吨）：工作状态非工作状态自重F2 320t 285tF3 215t 195t 145t起重性能：幅度18 20 25 28 30 35 38 40 45 48 50 55 58 6016t-32.8m 单绳16.00 16.00 16.00 16.00 16.00 14.66 12.94 11.93 9.74 8.68 8.05 6.65 5.92 5.5016t-31.9m 双绳16.00 16.00 16.00 16.00 16.00 13.91 12.22 11.24 9.14 8.07 7.48 6.11 5.44 5.12幅度18 20 25 28 30 35 38 40 45 48 50 5516t-34.3m 单绳16.00 16.00 16.00 16.00 16.00 15.00 13.30 12.31 10.18 9.11 8.51 7.2024t-24.2m 双绳24.00 24.00 23.02 19.82 17.95 14.30 12.66 11.95 9.60 8.58 7.97 6.83幅度18 20 25 28 30 35 38 40 45 48 5016t-33.5m 单绳16.00 16.00 16.00 16.00 16.00 15.52 13.76 12.76 10.67 9.599.0032t-19.6m 双绳32.00 31.45 23.75 20.53 18.66 15.01 13.27 12.28 10.23 9.188.62幅度18 20 25 28 30 35 38 40 4516t-34m 单绳16.00 16.00 16.00 16.00 16.00 15.97 14.30 13.27 11.2032t-19.6m 双绳32.00 31.93 24.35 21.00 19.23 15.56 13.85 12.84 10.83幅度18 20 25 28 30 35 38 4016t-35m 单绳16.00 16.00 16.00 16.00 16.00 15.90 14.39 13.4032t-19.9m 双绳32.00 31.83 23.86 20.75 18.97 15.43 13.99 13.04幅度18 20 25 28 30 3516t-34.3m 单绳16.00 16.00 16.00 16.00 16.00 16.0032t-20m 双绳32.00 32.00 24.93 21.68 19.93 16.40幅度18 20 25 28 3016t-30m 单绳16.00 16.00 16.00 16.00 16.0032t-20m 双绳32.00 32.00 24.81 21.64 20.00自由高度：最大自由高度60米塔吊机构参数：主卷扬机构：起升速度（米／分）：（单）0～35米/分（16t）； 0～70米/分（8t）； 0～80米/分（2.5t）（双）0～17.5米/分（32t）； 0～35米/分（16t）； 0～44米/分（5t）主卷扬电机功率： 110kw卷筒最大容绳量： 480m变幅机构：变幅速度（米／分）： 3.5(15°~87°)变幅电机功率： 75kw回转机构：回转速度（r／min）： 0～0.7回转电机功率： 5.5×3kw行走机构：行走速度（米/分）：0～25行走电机功率： 5.5×6kw顶升机构：顶升速度（米/分）：0.32顶升电机功率： 11kw塔吊电网参数：电源：380V/50Hz 电容量：234.5KW440V/50HzTC7030B塔身截面：2.2×2.2米塔身节主要构件：标准节：3.75米行走底架固定底架：6.5×6.5米最大自由高度基础受力（吨）：工作状态非工作状态自重F2 156t 210tF3 98t 154t 88t起重性能：幅度22 25 28 30 35 40 45 48 50 55 58 60 65 68 70吊重6t～40.9m 单绳66666 6 5.33 4.92 4.67 4.14 3.86 3.70 3.32 3.12 3.00 12t～22.3m 双绳12 10.53 9.21 8.49 7.05 5.99 5.16 4.75 4.50 3.97 3.69 3.53 3.15 2.95 2.83 幅度22 25 28 30 35 40 45 48 50 55 58 60 65吊重6t～42.5m 单绳666666 5.59 5.16 4.91 4.35 4.07 3.89 3.50 12t～23.2m 双绳12 11.01 9.64 8.89 7.39 6.28 5.42 4.99 4.74 4.18 3.90 3.72 3.33 幅度22 25 28 30 35 40 45 48 50 55 58 60吊6t～43.4m 单绳666666 5.74 5.30 5.04 4.47 4.18 4.00重12t～23.7m 双绳12 11.28 9.88 9.11 7.58 6.45 5.57 5.13 4.87 4.30 4.01 3.83 幅度22 25 28 30 35 40 45 48 50 55吊重6t～44.4m 单绳666666 5.90 5.45 5.18 4.60 12t～24.2m 双绳12 11.56 10.14 9.35 7.79 6.62 5.73 5.28 5.01 4.43 幅度22 25 28 30 35 40 45 48 50吊重6t～45.2m 单绳6666666 5.57 5.30 12t～24.6m 双绳12 11.81 10.35 9.55 7.96 6.77 5.86 5.40 5.13 幅度22 25 28 30 35 40 45吊重6t～45m 单绳666666612t～25.1m 双绳12 12 10.58 9.76 8.14 6.93 6.00起重臂重量及吊点位置：自由高度：最大自由高度54米塔吊机构参数：主卷扬机构：起升速度（米／分）：（2） 0～50米/分（6t）； 0～100米/分（3t）（4） 0～25米/分（12t）；0～50米/分（6t）主卷扬电机功率： 60kw卷筒最大容绳量： 400m变幅机构：变幅速度（米／分）： 0～75变幅电机功率：5.5kw回转机构：回转速度（r/min）： 0～0.6回转电机功率： 2×7.5 kw行走机构：行走速度（米/分）：0～25行走电机功率：4×5.5 kw；顶升机构：顶升速度（米/分）：0.45顶升电机功率： 7.5kw塔吊电网参数：电源：380V/50HZ 电容量：102.5KWTC7035塔身截面：2.2×2.2米塔身节主要构件：标准节：3.75米；行走底架固定底架：6.5×6.5米最大自由高度基础受力（吨）工作状态非工作状态自重F2 170t 220tF3 110t 170t 90t起重性能：幅度22 25 30 35 38 40 45 50 55 58 60 65 68吊重5.33t～49.7m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.30 4.72 4.43 4.25 3.84 3.63 10.66t～27m四绳10.66 10.66 9.45 7.91 7.19 6.77 5.88 5.18 4.60 4.30 4.12 3.72 3.51 16t～18.5m六绳13.07 11.26 9.07 7.53 6.81 6.38 5.50 4.79 4.22 3.92 3.74 3.34 3.13 幅度22 25 30 35 38 40 45 50 55 58 60 65吊重5.33t～53.4m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.14 4.48 4.63 4.20 10.66t～29m四绳10.66 10.66 10.24 8.58 7.80 7.35 6.40 5.64 5.02 4.70 4.51 4.08 16t～19.8m六绳14.15 12.21 9.86 8.20 7.42 6.97 6.02 5.26 4.64 4.32 4.13 3.70 幅度22 25 30 35 38 40 45 50 55 58 60吊重5.33t～55m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.00 4.80 10.66t～29.8m四绳10.6610.6610.58 8.87 8.07 7.60 6.62 5.84 5.21 4.88 4.68 16t～20.3m六绳14.63 11.62 11.20 8.49 7.69 7.22 6.24 5.46 4.83 4.50 4.30 幅度22 25 30 35 38 40 45 50 55吊重5.33t～55m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 10.66t～30.6m四绳10.6610.6610.669.55 8.70 8.20 7.15 6.32 5.6516t～20.9m 六绳15.75 13.61 11.02 9.20 8.35 7.85 6.80 5.97 5.29幅度22 25 30 35 38 40 45 50吊重5.33t～50m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 5.33 10.66t～31.4m四绳10.6610.6610.669.76 8.89 8.38 7.31 6.47 16t～21.4m六绳16.00 13.90 11.27 9.41 8.54 8.03 6.96 6.11 幅度22 25 30 35 38 40 45吊重5.33t～45m双绳5.33 5.33 5.33 5.33 5.33 5.33 5.33 10.66t～32.3m四绳10.6610.6610.6610.85 9.64 9.09 7.95 16t～22m六绳16.00 15.06 12.23 10.23 9.29 8.74 7.59自由高度：最大自由高度54米塔吊机构参数：主卷扬机构：起升速度（米／分）：(2) 0～50米/分（5.33t）； 0～100米/分（2.67t）(4) 0～25米/分（10.66t）；0～50米/分（5.33t）(6) 0～16.6米/分（16t）； 0～33.3米/分（8t）主卷扬电机功率： 60kw卷筒最大容绳量： 400m变幅机构：变幅速度（米／分）： 0～100变幅电机功率：11kw回转机构：回转速度（r/min）： 0～0.6回转电机功率： 2×7.5 kw行走机构：行走速度（米/分）：0～25行走电机功率：4×5.5 kw；顶升机构：顶升速度（米/分）：0.45顶升电机功率： 7.5kw塔吊电网参数：电源：380V/50HZ 电容量：108KWTC7052塔身截面： 2.5m×2.5m塔身节主要构件：标准节：5.95米；最大自由高度基础受力（吨）工作状态非工作状态自重F2 230t 255tF3 135t 175t 135t塔吊起重性能表幅度18 20 25 30 35 40 45 50 55 60 65 7吊重12.5t～33.8m双绳12.512.512.512.512.02 10.30 8.97 7.90 7.04 6.32 5.72 5 25t～17.6m 四绳24.32 21.48 16.46 13.17 10.85 9.12 7.79 6.73 5.87 5.15 4.54 418 20 25 30 35 40 45 50 55 60吊重12.5t～34.6m双绳12.512.512.512.512.33 10.57 9.20 8.12 7.23 6.50 25t～17.9m 四绳24.93 22.03 16.89 13.53 11.16 9.39 8.03 6.94 6.06 5.33 幅度18 20 25 30 35 40 45 50吊重12.5t～34.9m双绳12.512.512.512.512.45 10.67 9.29 8.20 25t～18.1m 四绳25 22.24 17.06 13.67 11.27 9.50 8.12 7.03幅度18 20 25 30 35 40吊重12.5t～35.2m双绳12.512.512.512.512.510.80 25t～18.3m 四绳25 22.51 17.27 13.84 11.42 9.63自由高度：最大自由高度73米塔吊机构参数：主卷扬机构：起升速度（米／分）：(2) 27米/分（12.5t）； 53米/分（6.25t）；80米/分（1t）；(4) 13.5米/分（25t）； 27米/分（12.5t）；40米/分（2t）；主卷扬电机功率： 63kw卷筒最大容绳量： 560m变幅机构：变幅速度（米／分）： 0～100变幅电机功率：11kw回转机构：回转速度（r/min）： 0～0.72回转电机功率： 3×5.5 kw行走机构：行走速度（米/分）：0～25行走电机功率：4×5.5 kw；顶升机构：顶升速度（米/分）：0.46顶升电机功率： 11kw塔吊电网参数：电源：380V/50HZ 电容量：112.5KWTCT7527（平头）塔身截面： 2.2×2.2米塔身节主要构件：标准节：3.75米；行走底架固定底架：6.5×6.5米最大自由高度基础受力（吨）工作状态非工作状态自重F2 223t 230tF3 165t 175t 97t起重性能：幅度20 25 30 35 40 45 50 55 60 65 70 7吊重10t～26.8m 双绳10.0010.008.757.29 6.20 5.36 4.70 4.15 3.70 3.31 2.98 2 20t～13.9m 四绳13.01 9.87 7.81 6.35 5.27 4.43 3.76 3.21 2.76 2.37 2.05 1幅度20 25 30 35 40 45 50 55 60 65 70吊重10t～28.1m 双绳10.0010.009.267.73 6.59 5.70 5.00 4.42 3.95 3.54 3.20 20t～14.6m 四绳13.79 10.49 8.33 6.79 5.65 4.76 4.06 3.48 3.01 2.61 2.26 幅度20 25 30 35 40 45 50 55 60 65吊重10t～29m 双绳10.0010.009.608.02 6.84 5.93 5.20 4.61 4.12 3.70 20t～15.1m 四绳14.31 10.90 8.67 7.08 5.90 4.99 4.26 3.67 3.18 2.76 幅度20 25 30 35 40 45 50 55 60吊重10t～29.4m 双绳10.0010.009.788.17 6.97 6.04 5.30 4.70 4.20 20t～15.3m 四绳14.57 11.11 8.84 7.23 6.03 5.10 4.36 3.76 3.26 幅度20 25 30 35 40 45 50 55吊重10t～29.9m 双绳10.0010.009.968.23 7.10 6.16 5.41 4.80 20t～15.5m 四绳14.85 11.33 9.06 7.38 6.16 5.22 4.47 3.86 幅度20 25 30 35 40 45 50吊重10t～30.3m 双绳10.0010.0010.008.45 7.22 6.26 5.50 20t～15.7m 四绳15.07 11.51 10.00 7.51 6.28 5.32 4.56 幅度20 25 30 35 40 45吊重10t～33.2m 双绳10.0010.0010.009.40 8.05 7.0020t～17.2m 四绳16.77 12.86 10.29 8.37 7.11 6.06 幅度20 25 30 35 40吊重10t～33.7m 双绳10.0010.0010.009.58 8.20 20t～17.5m 四绳17.08 13.10 10.49 9.06 7.26自由高度：最大自由高度61 米塔吊机构参数：主卷扬机构：起升速度（米／分）：(2) 40米/分（10t）； 80米/分（5t）；100米/分（3t）；(4) 20米/分（20t）；40米/分（10t）；50米/分（6t）；主卷扬电机功率： 75kw卷筒最大容绳量： 620m变幅机构：变幅速度（米／分）： 0～100变幅电机功率： 11kw回转机构：回转速度（r/min）： 0～0.6回转电机功率： 7.5×3 kw行走机构：行走速度（米/分）：0～25行走电机功率： 5.5×4 kw；顶升机构：顶升速度（米/分）：0.46顶升电机功率： 7.5kw塔吊电网参数：电源：-380V/50HZ 电容量：130.5KWTC8039塔身截面： 2.5×2.5米塔身节主要构件：标准节：5.95米；行走底架固定底架：8×8米最大自由高度基础受力（吨）工作状态非工作状态自重F2 230t 225tF3 135t 175t 135t起重性能：幅度20 25 30 35 40 45 50 55 60 65 70 75 80 吊12.5t双12.5012.5012.50 10.85 8.77 8.7.12 6.33 5.68 5.13 4.66 4.25 3.90重～31.5m绳0825t～16.3m 四绳19.62 15.06 12.08 9.78 7.697.006.04 5.25 4.60 4.05 3.58 3.18 2.82幅度20 25 30 35 40 45 50 55 60 65 70 75吊重12.5t～32.7m双绳12.5012.5012.5011.39 9.758.497.49 6.67 5.99 5.41 4.92 4.5025t～16.9m四绳20.57 15.82 12.70 10.31 8.687.416.41 5.59 4.91 4.34 3.85 3.42 幅度20 25 30 35 40 45 50 55 60 65 70吊重12.5t～33.7m双绳12.5012.5012.5011.95 10.248.927.78 7.02 6.31 5.71 5.2025t～17.5m四绳21.38 16.89 13.17 10.87 9.167.856.80 5.94 5.23 4.63 4.12 幅度20 25 30 36 40 45 50 55 60吊重12.5t～34.5m双绳12.5012.5012.5011.89 10.539.188.10 7.23 6.5025t～17.9m四绳21.97 16.88 13.55 10.81 9.458.107.03 6.15 5.42幅度20 25 30 36 40 45 50吊重12.5t～34.8m双绳12.5012.5012.5012.02 10.659.298.2025t～18.1m四绳22.22 17.08 13.72 10.95 9.578.217.12幅度20 25 30 36 40吊重12.5t～35.2m双绳12.5012.5012.5012.19 10.08 25t～18.3m四绳22.53 17.33 13.92 11.11 9.72自由高度：最大自由高度67米塔吊机构参数：主卷扬机构：起升速度（米／分）：(2) 27米/分（12.5t）； 53米/分（6.25t）；80米/分（1t）；(4) 13.5米/分（25t）； 27米/分（12.5t）；40米/分（2t）；主卷扬电机功率： 63kw卷筒最大容绳量： 561m变幅机构：变幅速度（米／分）： 0～100变幅电机功率： 11kw回转机构：回转速度（r/min）： 0～0.7回转电机功率： 5.5×3 kw行走机构：行走速度（米/分）：0～25行走电机功率： 5.5×6 kw；顶升机构：顶升速度（米/分）：0.46 顶升电机功率： 11kw塔吊电网参数： 电源：380V/50HZ 电容量：123.5KW二、四川机械厂C7022塔身截面： 2×2米 底架： 6×6米 塔身节主要构件重量：基础节 3.5米（3.78吨） 标准节 3米（1.95吨）套架总成：（9.06吨） 过渡节 7.5米（4.22吨） 回转 （6.6吨） 平衡臂 20.27米（12.395吨）塔头 （2.57吨）最大自由高度基础受力（吨）：P= , M= , H= 起重性能（最大起重量16吨）：吊点位置：自由高度：固定式：满顶13节标准节，钩高48.7米。

塔吊性能参数表

Q235B/Q345
□135×12方管
□Q345
□135×12方管
□Q345
∠135×16方管
（∠125×14扣方）
Q345
起重臂截面
1043×890
1043×890
1320×1100
1320×1100
1370×1100
1370×1100
1370×1100
1835×1835×2800
1833×1833×2800
1835×1835×2800
1935×1935×2800
电机配套
塔身主肢材料
（∠160×12）
∠140×12
Q235B
∠160×12×14
Q235B
（160×160单肢）
∠125×10扣方
135×10方管
□135×12（10）
∠125×12扣方
塔机性能参数表
型号
性能
QTZ40系列
4807 4708 4208（4810）
QTZ50系列
5008（5010）
QTZ63系列
5013 5310
QTZ80系列
5513
QTZ100系列
6015
QTZ125系列
6018 6515
QTZ160系列
6518 6024
额定力矩
400
500
630
800
1000
1250
1600
最大起重量
4.0
4.0
6.0（5.0）
8.0
8
10
12
最大工作幅度
42/47/48/50
50
50/53/56
55
60
60/65

塔式起重机参数

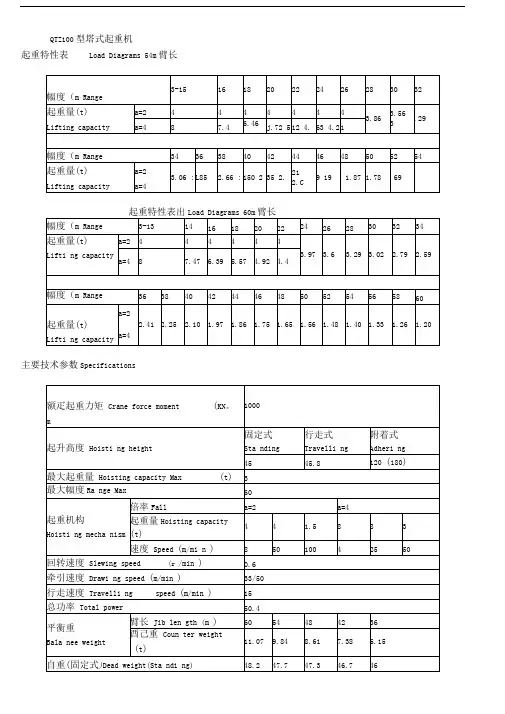

QTZ100型塔式起重机起重特性表Load Diagrams 54m臂长起重特性表出Load Diagrams 60m臂长主要技术参数SpecificationsQTZ5417型塔式起重机起重特性表Load Diagrams 54m臂长主要技术参数SpecificationsQTZ601（型塔式起重机起重特性表Load Diagrams 60m臂长主要技术参数SpecificationsQTZ5613( 5015)型塔式起重机起重特性表L oad Diagrams 56m臂长起重特性表Load Diagrams 50m 臂长主要技术参数SpecificationsQTZ561（型塔式起重机起重特性表Load Diagrams 56m臂长主要技术参数SpecificationsQTZ5013型塔式起重机起重特性表Load Diagrams 44m臂长起重特性表Load Diagrams 50m臂长主要技术参数SpecificationsQTZ501（型塔式起重机起重特性表Load Diagrams 50m臂长主要技术参数SpecificationsQTZ4C型塔式起重机起重特性表Load Diagrams 42m臂长主要技术参数Specifications产品系列Product series42/38m27.5m(QTZ40J4208O（QTZ 4208主要技术参数）项目单位倍率 a=2/a=4c额定起■力矩KN.m 315 ) 最大起乘靈t 3C 工作幅度m 3-42 ) 嚴大倨復起■!!t 0.815(IR大起SfllM度m13.67) 起升高腹（独立式）m 27.5（起升高度（附警式〉m 90) 底架m 60x6.0（整体高度独立式m 33.83 ) 療机高度附警式m 97.621C起晝it头至回转中心m 43.13 ) 平衡1«尾至回转中心m 11.22（滋机自蜜（独立式）t 16.7 ) 整机自靈（附着式）t 37.55C K1 t 58)电机总功率KW 23.5c最大安装高度工作风级级M6)理筑物距塔中心允许工作温厦-20*4011.95m151m------------------i » i；41mi(QTZ63 (5610)J(QTZ5610主要技术参数项目( 额定起畫力矩■最大起重整(:工作倾厦—嚴大幅度起燮n( 嚴大妃重笊辐度—妃升高度.独立式、( 圮升高度(附咎式〉—底架( 起靈臂头至回转中心—平衡臂尾至回转中心( 整机白證1独立式) —密机自険式)( 配賞/基砒賣—电机总功率( 眾大安装高度工作风级—允许工作温度56mm位KNmKW倍率 a=2/a=463063・561.002 122.38 "9541⑸766.56x6.5657J812.3934.2877.432142/8034.7W6-20-40))))))15.56m120m50m4m(QTZ 5010 )(QTZ5010主要技术参数项目( 额定起星力矩■巖大起童at(「工作幅度一嚴大幅度起愛皿( 厳大九貫携幅度一起升高度(独立式、( 圮升高度(附警式〉一底架( 圮■臂头至回转中心—平衡臂庫至回转中心( 整机白独a式) —罄机自倉式〉c配貫—电机总功率( 液大安装高度工作风级一允许工作温度介位KNmKW更倍率 a=2/a=457043・50I.0071556351206x651.2II.8625.4953.3910.2/5026.7W6-20-40))))产品系列Product series11.95m151m50mW0092 7£41mCQTZ 5013 J（QTZ5013主要技术参数4m-项目血位倍率 a=2/a=4 G 额定起第力矩KN.m630)最大Aeitt t 6c工作幅度m3-50)燧大幅度起賣笊t 1.3C最大起Iffiffi/S m22.38 11.95)起升高度（独立式）m 41c 超升高度（附警式）m151 76)底架m 6.56x6.56c起童関头至回转中心m51.18)平衡肖尾至回转中心m 12.39c整机白重（独立式）t33.8)做机自蜜（附着式〉t 76.952c配畫/基础重t 12.2/80)电机总功率KW 34.7c最大安装离度工作风级级-20*40)允许工作温度塔机型号编制方式[1]极其多样化。

(完整word版)各种型号的塔吊参数

塔吊型号及参数收集QTZ40额定起重力矩400KN.m最大起重量4t最大工作幅度42/46.8/50m独立式高度29m附着式高度120m起升速度7/40/60m/min回转速度0.37/0.73r/min变幅速度22/33m/min顶升速度0.6 m/min平衡重5 6.5 t塔机自重23.5 26.16t电源380V,50Hz工作温度-20～+40℃QTZ63额定起重力矩630KN.m最大起重量6t最大工作幅度50｜45m独立式高度40m附着式高度140m起升速度7/32/64m/min回转速度0.4/0.6r/min变幅速度20/40m/min顶升速度0.4m/min平衡重12｜11t塔机自重42.3t电源380V,50Hz工作温度-12～+40℃QTZ80公称起重力矩800 KN.m最大起重量6t 8 t工作幅度56 m独立式高度45 m附着式高度180 m起升速度7/32/64 0～40/80m/min回转速度0～0.6 r/min变幅速度8/27/54 0～42(8/27/54)m/min塔机自重（独立式）61.95 t平衡重15.55 t工作环境温度-20～+40℃QTZ125公称起重力矩1250 KN.m最大起重量8 t最大幅度处额定起重量 1.5 t工作幅度60 m独立式高度50 m附着式高度163 m起升速度2倍率100 2t m/min4倍率50 4t m/min 回转速度0～0.6 r/min变幅速度8.8/29.3/68.6 m/min最大回转半径62 m尾部回转半径17 m结构自重（独立式）48.8 t平衡重14.5 t整机重（独立式）63.3 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃QTZ160公称起重力矩1600 KN.m最大起重量10 t最大幅度处额定起重量 2.1 t工作幅度60 m独立式高度59.5 m附着式高度201 m起升速度2倍率0～100 m/min4倍率0～50 m/min回转速度0～0.6 r/min变幅速度0～60 m/min最大回转半径65 m尾部回转半径17 m结构自重（独立式）75 t平衡重22 t整机重（独立式）97 t最大工作风速20 m/s顶升操作风速（不大于）13 m/s工作环境温度-20～+40 ℃SC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。

塔式起重机的主要参数

塔式起重机的主要参数1.额定起重量：塔式起重机的额定起重量是指在一定的工作范围内，起重机能安全和稳定地进行起重操作的最大负荷。

额定起重量通常以吨（t）为单位表示。

2.最大起升高度：塔式起重机的最大起升高度是指起重机臂抬升到最高点时，可以吊起物体的最大高度。

3.最大平衡臂长：塔式起重机的平衡臂长是指起重机平衡臂从塔身外面到旋转中心之间的长度。

平衡臂长的大小直接影响到起重机的工作范围和吊装能力。

4.最大工作范围：塔式起重机的最大工作范围是指起重机从旋转中心到吊物的最大水平距离。

最大工作范围通常以米（m）为单位表示。

5.最大起重力矩：塔式起重机的最大起重力矩是指塔机达到最大工作范围时起重力矩的大小，是塔机吊物能力的重要指标之一、最大起重力矩通常以吨米（t·m）为单位表示。

6.塔身高度：塔式起重机的塔身高度是指起重机塔身从地面到顶部的高度。

塔身高度的大小决定了起重机的最大起升高度。

7.转台回转角度：塔式起重机的转台回转角度是指塔机转台能够回旋的范围，通常以度（°）为单位表示。

8. 起升速度：塔式起重机的起升速度是指起重机在起升运行时的速度，通常以米/分钟（m/min）为单位表示。

9. 回转速度：塔式起重机的回转速度是指塔机转台在回旋运行时的速度，通常以度/分钟（°/min）为单位表示。

10.现场施工条件要求：塔式起重机在安装和施工时需要满足一定的现场施工条件要求，如地基承载力、风速、风向等。

总结起来，塔式起重机的主要参数包括额定起重量、最大起升高度、最大平衡臂长、最大工作范围、最大起重力矩、塔身高度、转台回转角度、起升速度、回转速度以及现场施工条件要求等。

这些参数是评估起重机吊装能力和适用范围的重要依据。
