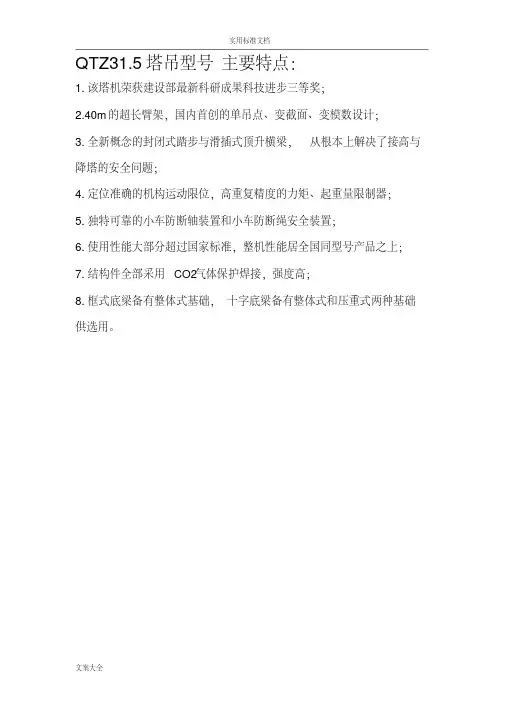

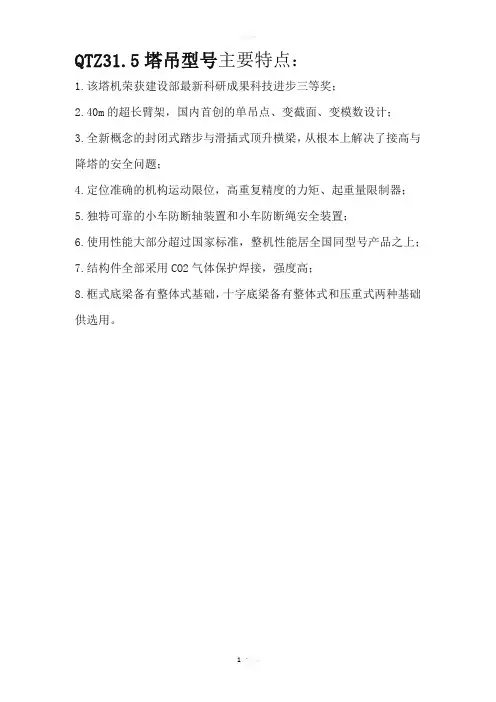

QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。
QTZ31.5塔吊型号性能参数表40塔吊型号性能参数表QTZ50塔吊型号性能参数表63塔吊型号性能参数表63塔共四个型号除上述两种外，还有5510、5511 QTZ80塔吊型号性能参数表还有5512QTZ125塔吊型号性能参数表塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。
M600D型最大起重量：32T/22.5M;最大臂长/最大起重量:45.8M/14.5T ; 起升高度：52-95.6M;内爬250/500M。
M125/75型最大起重量：50T;最大臂长/最大起重量:70M/8.5T ; 起升高度:90M。
K80/115型最大起重量：32T;最大臂长/最大起重量:70M/11.5T ; 起升高度：105.6M。
MC480M25型最大起重量：25T;最大臂长/最大起重量:74.9M/3T ; 起升高度：80M。
K50/50型、C7050型、C7050B型最大起重量:20T；起升高度（固定/行走）:78.4M/79.7M；最大臂长/最大起重量:70M/5T。
STT293型最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。
QTZ7520型最大起重量：16T;最大臂长/最大起重量:75M/2T 。
ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型最大起重量：12-16T；最大臂长/最大起重量70M/2.2T、2.7T、3.0T。

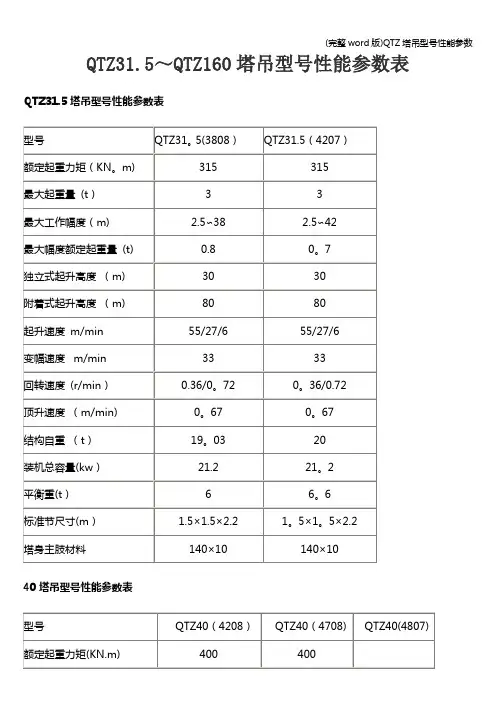

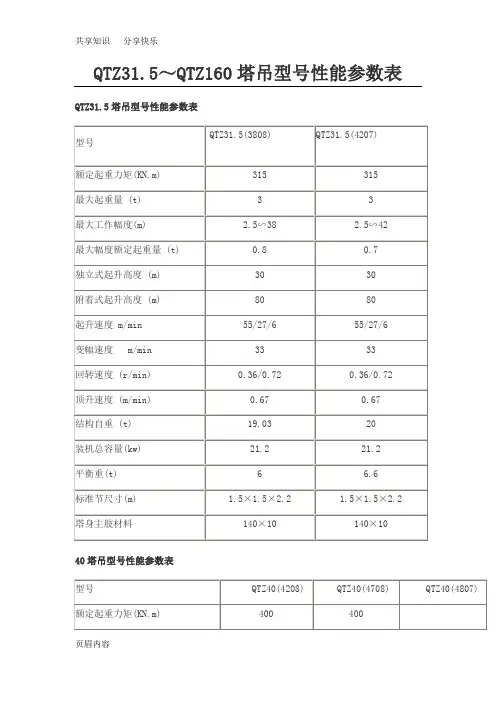

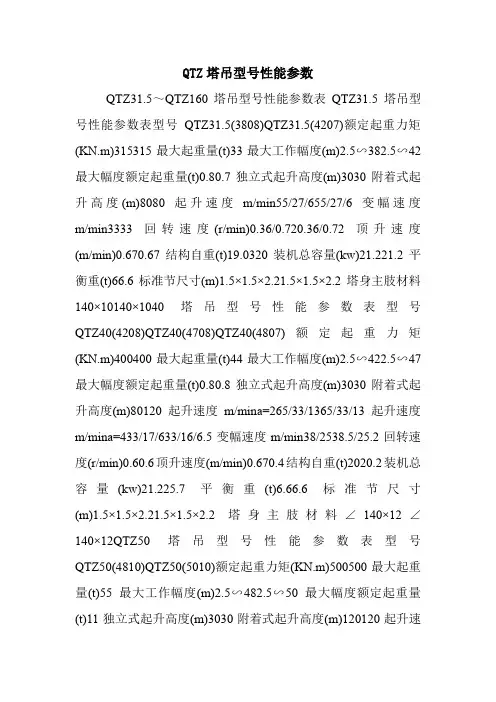

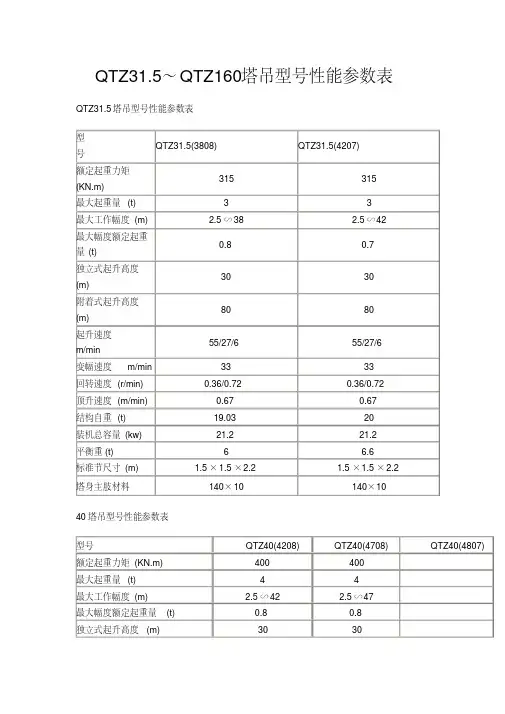

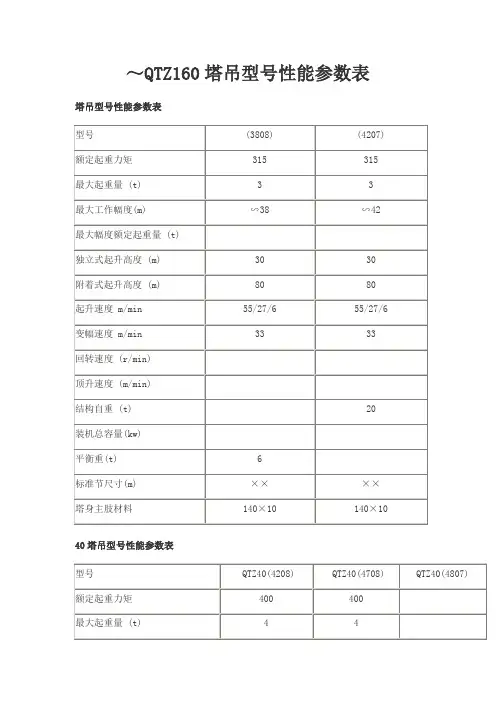

QTZ塔吊型号性能参数QTZ31.5～QTZ160塔吊型号性能参数表QTZ31.5塔吊型号性能参数表型号QTZ31.5(3808)QTZ31.5(4207)额定起重力矩(KN.m)315315最大起重量(t)33最大工作幅度(m)2.5∽382.5∽42最大幅度额定起重量(t)0.80.7独立式起升高度(m)3030附着式起升高度(m)8080起升速度m/min55/27/655/27/6变幅速度m/min3333回转速度(r/min)0.36/0.720.36/0.72顶升速度(m/min)0.670.67结构自重(t)19.0320装机总容量(kw)21.221.2平衡重(t)66.6标准节尺寸(m)1.5×1.5×2.21.5×1.5×2.2塔身主肢材料140×10140×1040塔吊型号性能参数表型号QTZ40(4208)QTZ40(4708)QTZ40(4807)额定起重力矩(KN.m)400400最大起重量(t)44最大工作幅度(m)2.5∽422.5∽47最大幅度额定起重量(t)0.80.8独立式起升高度(m)3030附着式起升高度(m)80120起升速度m/mina=265/33/1365/33/13起升速度m/mina=433/17/633/16/6.5变幅速度m/min38/2538.5/25.2回转速度(r/min)0.60.6顶升速度(m/min)0.670.4结构自重(t)2020.2装机总容量(kw)21.225.7平衡重(t)6.66.6标准节尺寸(m)1.5×1.5×2.21.5×1.5×2.2塔身主肢材料∠140×12∠140×12QTZ50塔吊型号性能参数表型号QTZ50(4810)QTZ50(5010)额定起重力矩(KN.m)500500最大起重量(t)55最大工作幅度(m)2.5∽482.5∽50最大幅度额定起重量(t)11独立式起升高度(m)3030附着式起升高度(m)120120起升速度m/mina=265/32.6/1370/35/10起升速度m/mina=432/16/6.435/17.5/5变幅速度m/min38.6/25.223/35回转速度(r/min)0.60.7顶升速度(m/min)0.40.66∽0.72结构自重(t)22.523.5装机总容量(kw)25.726.7平衡重(t)810标准节尺寸(m)1.5×1.5×2.21.6×1.6×2.2塔身主肢材料∠160×12∠160×1463塔吊型号性能参数表型号QTZ63(5013)QTZ63(5610)额定起重力矩(KN.m)630630最大起重量(t)66最大工作幅度(m)2.5∽502.5∽56最大幅度额定起重量(t)1.31独立式起升高度(m)4140附着式起升高度(m)150140起升速度m/mina=210/40/808.5/40/80起升速度m/mina=45/20/404.3/20/40变幅速度m/min22/4420/40回转速度(r/min)0.60.6顶升速度(m/min)0.60.55∽0.7结构自重(t)3939.5装机总容量(kw)43.443.4平衡重(t)11.513.5标准节尺寸(m)1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方QTZ80塔吊型号性能参数表型号QTZ80(5513)QTZ80(6010)额定起重力矩(KN.m)800800最大起重量(t)88最大工作幅度(m)2.5∽552.5∽60最大幅度额定起重量(t)1.31独立式起升高度(m)4545附着式起升高度(m)150151起升速度m/mina=210/40/8010/40/80起升速度m/mina=45/20/405/20/40变幅速度m/min22/4420/40回转速度(r/min)0.60.62顶升速度(m/min)0.60.7结构自重(t)4545装机总容量(kw)47.547.5平衡重(t)14.615.3标准节尺寸(m)1.833×1.833×2.51.833×1.833×2.5塔身主肢材料QTZ125塔吊型号性能参数表最大额定力矩(KN.m)1250最大起重量(t)10最大工作幅度(m)2.5-65独立起升高度(m)50附着起升高度(m)181最大幅度起重量(t)1.2起升速度m/mina=24/808/40起升速度m/mina=48/404/20变幅速度m/min0∽55回转速度(r/min)0∽0.8顶升速度(m/min)0.58结构自重(t)60.8装机总容量(t)43.5平衡重(kw)20标准节尺寸(m)1.835×1.835×2.500塔身主肢材料∠140×12扣方加板筋Q235BQTZ160塔吊主要技术性能表机构工作级别起升机构M5回转机构M5牵引机构M5起升高度(m)倍率独立固定附着a=246.2161-200a=446.2100最大起重量(t)10幅度(m)最大幅度(t)65最小幅度(t)2.4起升机构速度倍率a=2a=4起重量(t)52.5105速度（m/min)501002550稳定下降速度速度（m/min)3电机型号YZSW280-4/8电机功率55KW电机转速1440/700r/min 回转机构转速0-0.61r/min电机型号YEJ132S-4B电机功率5.5KW×2电机转速1440r/min牵引机构电机型号YZTDE180-4/8/24电机转速1440/690/210r/min速度58/29/9.5m/min功率5/3.7/1.1KW顶升机构电机型号Y132M-4电机转速1440r/min顶升速度0.4m/min功率7.5kW额定工作压力25MPa平衡重臂长(m)556065重量(t)14.916.1518.15总功率(KW)62工作温度(℃)-20-40。
QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。
QTZ31.5塔吊型号性能参数表40塔吊型号性能参数表QTZ50塔吊型号性能参数表63塔吊型号性能参数表63塔共四个型号除上述两种外，还有5510、5511 QTZ80塔吊型号性能参数表还有5512QTZ125塔吊型号性能参数表塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。
M600D型最大起重量：32T/22.5M;最大臂长/最大起重量:45.8M/14.5T ; 起升高度：52-95.6M;内爬250/500M。
M125/75型最大起重量：50T;最大臂长/最大起重量:70M/8.5T ; 起升高度:90M。
K80/115型最大起重量：32T;最大臂长/最大起重量:70M/11.5T ; 起升高度：105.6M。
MC480M25型最大起重量：25T;最大臂长/最大起重量:74.9M/3T ; 起升高度：80M。
K50/50型、C7050型、C7050B型最大起重量:20T；起升高度（固定/行走）:78.4M/79.7M；最大臂长/最大起重量:70M/5T。
STT293型最大起重量：18T;最大臂长/最大起重量:74M/2.7T 。
QTZ7520型最大起重量：16T;最大臂长/最大起重量:75M/2T 。
ST7022型、ST7027型、HK40/27型、ST7030型、MC30012型最大起重量：12-16T；最大臂长/最大起重量70M/2.2T、2.7T、3.0T。

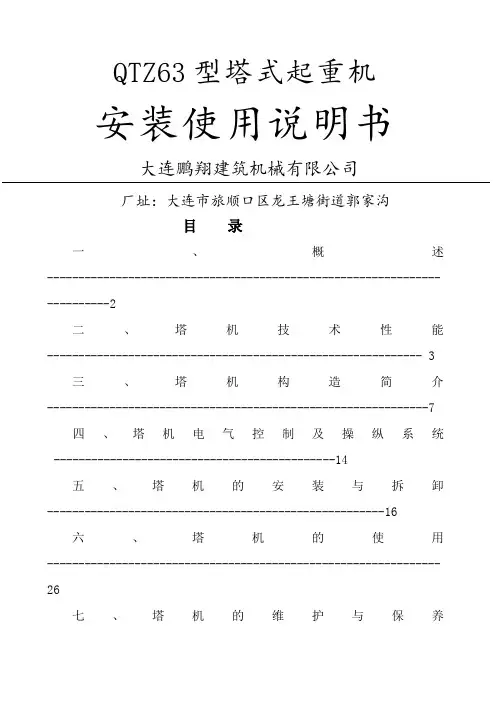

QTZ63型塔式起重机安装使用说明书大连鹏翔建筑机械有限公司厂址：大连市旅顺口区龙王塘街道郭家沟目录一、概述-------------------------------------------------------------------------2二、塔机技术性能------------------------------------------------------------ 3三、塔机构造简介-------------------------------------------------------------7四、塔机电气控制及操纵系统---------------------------------------------14五、塔机的安装与拆卸------------------------------------------------------16六、塔机的使用---------------------------------------------------------------26七、塔机的维护与保养------------------------------------------------------28八、塔机故障的判断与处理---------------------------------------------- -33九、塔机各类明细表及电气图样------------------------------------------35注:本产品结构及规格如有更改,恕不另行通知。
欢迎购用我公司生产的塔式起重机，我公司将给您提供优质的产品和完善的售后服务。
为了您工作方便可靠，请妥善保管好本使用说明书，并在安装使用之前，详细阅读本使用说明书，以免出现不应具有的各种故障。
一、概述QTZ63PX5512）塔式起重机是我公司生产的塔式起重机的系列产品，是具有水平臂架、小车变幅、上回转、液压顶升各种功能的建筑起重机。

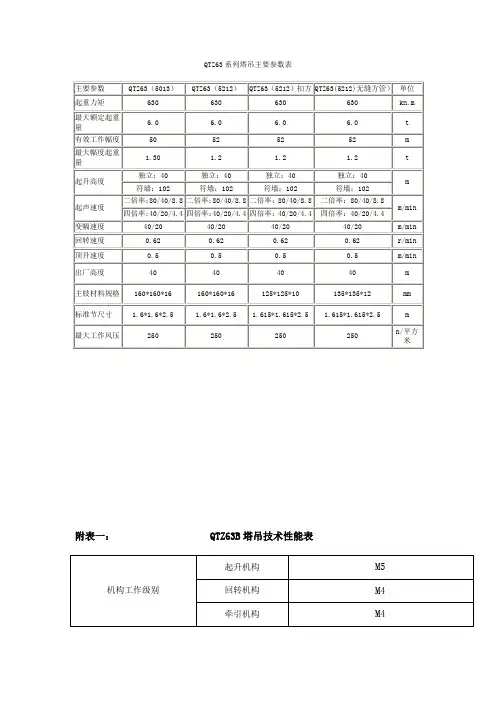

QTZ63系列塔吊主要参数表附表一：QTZ63B塔吊技术性能表QTZ5013B塔身节形式：基础节：1.5×1.5×5.5 米整体(1.633吨)，标准节：1.5×1.5×2.5米片式（0.923吨），套架总成：（套架截面：2×2米；高7.16米）2.2吨回转： 3.44吨平衡臂：12.39米（2.91t）塔头及驾驶室节：0.95吨最大自由高度基础受力（吨）：P=37, M=186, H=8起重性能：固定式：满顶12节标准节：35.5米行走式：满顶12节标准节：36.5米配重主卷扬机构： YZRW200L-6B3起升速度（米／分）：（2）5米/分（2.5t）；38米/分（2.5t）； 81米/分（1.3t）（2/4）2.5米/分（4t）；19米/分（4t）；40.5米/分（2.5t）主卷扬电机功率： 22kw卷筒最大容绳量： 425m钢丝绳直径：φ11变幅机构： YZR132M1-6变幅速度（米／分）： 33变幅电机功率：2.2Kw钢丝绳直径：φ回转机构： YZR132M2-6回转速度（tr／min）： 0～0.67回转电机功率： 3.7Kw行走机构： Y100L2-4B 3行走速度（米/分）：23行走电机功率： 3×2kw电网参数：电源：380V 50HZ 电缆截面面积（平方毫米）：25附墙与塔高和标准节的关系：说明：H-塔吊高度（m） N-标准节数量 n1-附墙数量 H1-第一道附墙高度 H2-自由高度106米，应设有4道附着装置。
第一道附着装置距离轨道或混凝土基础平面小于28米，第二道距离第一道为20米，第三道距离第二道为20米，第四道距离第三道为19米，塔身悬高不大于23米。
QTZ31.5塔吊型号主要特点：1.该塔机荣获建设部最新科研成果科技进步三等奖；2.40m的超长臂架，国内首创的单吊点、变截面、变模数设计；3.全新概念的封闭式踏步与滑插式顶升横梁，从根本上解决了接高与降塔的安全问题；4.定位准确的机构运动限位，高重复精度的力矩、起重量限制器；5.独特可靠的小车防断轴装置和小车防断绳安全装置；6.使用性能大部分超过国家标准，整机性能居全国同型号产品之上；7.结构件全部采用CO2气体保护焊接，强度高；8.框式底梁备有整体式基础，十字底梁备有整体式和压重式两种基础供选用。
QTZ31.5塔吊型号性能参数表QTZ31.5(3808) QTZ31.5(4207)型号额定起重力矩(KN.m) 315 315最大起重量 (t) 3 3最大工作幅度(m) 2.5∽38 2.5∽42最大幅度额定起重量 (t) 0.8 0.7独立式起升高度 (m) 30 30附着式起升高度 (m) 80 80起升速度 m/min 55/27/6 55/27/6变幅速度 m/min 33 33回转速度 (r/min) 0.36/0.72 0.36/0.72顶升速度 (m/min) 0.67 0.67结构自重 (t) 19.03 20装机总容量(kw) 21.2 21.2平衡重(t) 6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料140×10 140×1040塔吊型号性能参数表型号 QTZ40(4208) QTZ40(4708) QTZ40(4807) 额定起重力矩(KN.m) 400 400最大起重量 (t) 4 4最大工作幅度(m) 2.5∽42 2.5∽47最大幅度额定起重量 (t) 0.8 0.8独立式起升高度 (m) 30 30附着式起升高度 (m) 80 120起升速度 m/min a=2 65/33/13 65/33/13起升速度 m/min a=4 33/17/6 33/16/6.5变幅速度 m/min 38/25 38.5/25.2回转速度 (r/min) 0.6 0.6顶升速度 (m/min) 0.67 0.4结构自重 (t) 20 20.2装机总容量(kw) 21.2 25.7平衡重(t) 6.6 6.6标准节尺寸(m) 1.5×1.5×2.2 1.5×1.5×2.2塔身主肢材料∠140×12 ∠140×12QTZ50塔吊型号性能参数表QTZ50(4810) QTZ50(5010)型号额定起重力矩(KN.m) 500 500最大起重量 (t) 5 5最大工作幅度(m) 2.5∽48 2.5∽50最大幅度额定起重量 (t) 1 1独立式起升高度 (m) 30 30附着式起升高度 (m) 120 120起升速度 m/min a=2 65/32.6/13 70/35/10起升速度 m/min a=4 32/16/6.4 35/17.5/5变幅速度 m/min 38.6/25.2 23/35回转速度 (r/min) 0.6 0.7顶升速度 (m/min) 0.4 0.66∽0.72 结构自重 (t) 22.5 23.5装机总容量(kw) 25.7 26.7平衡重(t) 8 10标准节尺寸(m) 1.5×1.5×2.2 1.6×1.6×2.2 塔身主肢材料∠160×12 ∠160×14 63塔吊型号性能参数表QTZ63(5013) QTZ63(5610)型号额定起重力(KN.m) 630 630最大起重量 (t) 6 6最大工作幅度(m) 2.5∽50 2.5∽56最大幅度额定起重量 1.3t 1t独立式起升高度 (m) 41 40附着式起升高度 (m) 150 140起升速10/40/80 8.5/40/80m/min a=2起升速5/20/40 4.3/20/40m/min a=4变幅速度 m/min 22/44 20/40回转速度 (r/min) 0.6 0.6顶升速度 (m/min) 0.6 0.55∽0.7 结构自重 (t) 39 39.5装机总容量(kw) 43.4 43.4平衡重(t) 11.5 13.5标准节尺寸(m) 1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方63塔共四个型号除上述两种外，还有5510、5511QTZ80塔吊型号性能参数表型号QTZ80(5513) QTZ80(6010)额定起重力矩(KN.m) 800 800最大起重量 (t) 8 8最大工作幅度(m) 2.5∽55 2.5∽60最大幅度额定起重量 (t) 1.3 1独立式起升高度 (m) 45 45附着式起升高度 (m) 150 151起升速度 m/min a=2 10/40/80 10/40/80起升速度 m/min a=4 5/20/40 5/20/40变幅速度 m/min 22/44 20/40回转速度 (r/min) 0.6 0.62顶升速度 (m/min) 0.6 0.7结构自重 (t) 45 45装机总容量(kw) 47.5 47.5平衡重(t) 14.6 15.3标准节尺寸(m) 1.833×1.833×2.5 1.833×1.833×2.5 塔身主肢材料还有5512QTZ125塔吊型号性能参数表最大额定力矩(KN.m) 1250最大起重量 (t) 10最大工作幅度 (m) 2.5-65独立起升高度 (m) 50附着起升高度 (m) 181最大幅度起重量 (t) 1.2起升速度 m/min a=2 4/80 8/40起升速度 m/min a=4 8/40 4/20变幅速度 m/min 0∽55回转速度 (r/min) 0∽0.8顶升速度 (m/min) 0.58结构自重 (t) 60.8装机总容量(t) 43.5平衡重 (kw) 20标准节尺寸 (m) 1.835×1.835×2.500塔身主肢材料∠140×12扣方加板筋Q235B塔吊的型号和规格即参数D1100型最大起重量：63T;最大臂长/最大起重量:80M/9.5T; 起升高度：220M。
