西门子6se70系列变频器与s7-300400的PROFIBUS-DP通讯

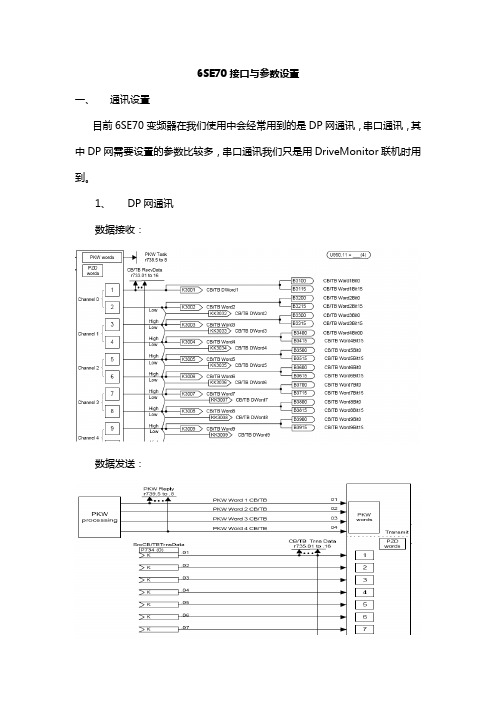

6SE70接口与参数设置
一、通讯设置
目前6SE70变频器在我们使用中会经常用到的是DP网通讯，串口通讯，其中DP网需要设置的参数比较多，串口通讯我们只是用DriveMonitor联机时用到。

1、DP网通讯
数据接收：
数据发送：
数据接收从K3001至K3006，一般我们在PLC中使用的是PPO4（6个字），编程时从起始地址的第一个字为控制字，第二个字为速度给定。

接收的控制字分成16位，如果K3001为控制字，那么B3100-B3115就是控制字的每一位，需要注意的是PLC中编程时高低字节时颠倒的。

数据发送写到变频器的P734，从P734.001开始到P734.006，正常第一个字为状态字，第二个字为速度反馈，第三个字为电流等等。

2、串口通讯
R232接线图
建立连接：
1、
其中波特率要和变频器中P701中设置相同，设置完后需要关闭DriveMonitor再起动后就可以建立连线。

二、内部参数设置
变频器设置的参数有输入输出端子、控制字、状态字、速度给定、速度反馈等。

1、开关量输入输出端子
端子3、4、5、6、可以做输入也可以做输出使用作为输出时从P651-P654 定义B参数，作为输入时需要把P651-P654改为0，B0010为输入B参数，B0011为输入取反，其它3个端子相同。

2、模拟量输入输出
端子9、10/17、18为两组模拟量输入，端子11、12/15、16为两组模拟量输出。

使用模拟量的时候需要注意事项和计算方法：
3、控制字
写入左侧相应的P参数内。

4、速度给定。

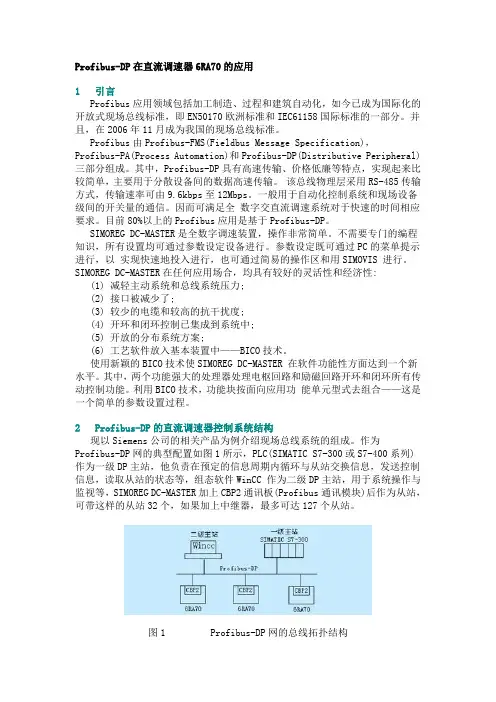

Profibus-DP在直流调速器6RA70的应用1 引言Profibus应用领域包括加工制造、过程和建筑自动化，如今已成为国际化的开放式现场总线标准，即EN50170欧洲标准和IEC61158国际标准的一部分。

并且，在2006年11月成为我国的现场总线标准。

Profibus由Profibus-FMS(Fieldbus Message Specification)，Profibus-PA(Process Automation)和Profibus-DP(Distributive Peripheral)三部分组成。

其中，Profibus-DP具有高速传输、价格低廉等特点，实现起来比较简单，主要用于分散设备间的数据高速传输。

该总线物理层采用RS-485传输方式，传输速率可由9.6kbps至12Mbps。

一般用于自动化控制系统和现场设备级间的开关量的通信。

因而可满足全数字交直流调速系统对于快速的时间相应要求。

目前80%以上的Profibus应用是基于Profibus-DP。

SIMOREG DC-MASTER是全数字调速装置，操作非常简单。

不需要专门的编程知识，所有设置均可通过参数设定设备进行。

参数设定既可通过PC的菜单提示进行，以实现快速地投入进行，也可通过简易的操作区和用SIMOVIS 进行。

SIMOREG DC-MASTER在任何应用场合，均具有较好的灵活性和经济性:(1) 减轻主动系统和总线系统压力;(2) 接口被减少了;(3) 较少的电缆和较高的抗干扰度;(4) 开环和闭环控制已集成到系统中;(5) 开放的分布系统方案;(6) 工艺软件放入基本装置中——BICO技术。

使用新颖的BICO技术使SIMOREG DC-MASTER 在软件功能性方面达到一个新水平。

其中，两个功能强大的处理器处理电枢回路和励磁回路开环和闭环所有传动控制功能。

利用BICO技术，功能块按面向应用功能单元型式去组合——这是一个简单的参数设置过程。

西门子6se70系列变频器与s7-300/400的PROFIBUS-DP通讯举例本文通过举例讲述了Profibus-DP现场总线在生产现场的具体应用，详细介绍了西门子PLC与变频设备通过PROFIBUS-DP通讯的硬件组态、软件编程以及变频器的相关参数设置。

关键字:西门子 Profibus-DP 变频器 PLC在工业厂矿的生产应用中，尤其是钢铁冶金行业，利用PLC通过Profibus-DP现场总线对变频装置进行控制，实现电机的启动、停车和调速最为常见。

下面通过一个具体的实例来讲述西门子6se70系列变频器与s7-300/400的PROFIBUS-DP通讯的全过程。

一、硬件组态变频器在STEP 7软件中创建一个项目，再硬件组态该项目，并建一个Profibus-DP网络，6se70系列变频器在PROIBUS DP->SIMOVERT文件夹里进行组态，并设定好通讯的地址范围。

如下图所示:二、建立通讯DB块一般地，读写数据都做在一个DB块中，且最好与硬件组态设定的I,O地址范围大小划分相同大小的区域，便于建立对应关系和管理。

如下图所示，读变频器的数据的12个字节在DB0～DB11中，写给变频器的12个字节数据放在DB12～DB23中。

接下来还可以存放诸如通讯的错误代码和与变频器有关的其它计算数据。

三、写通讯程序通讯程序可以直接调用STEP 7编程软件的系统功能SFC1(DPRD_DAT),SFC15(DPWR_DAT)来实现。

例程段如下:CALL SFC 14 //变频器－>PLCLADDR :=W#16#230 //通讯地址：为硬件组态的起始地址，即I Addess中的560RET_VAL:=DB15.DBW24 //错误代码:查帮助可得具体含义RECORD :=P#DB15.DBX0.0 BYTE 12 //传送起始地址及长度CALL SFC 15 //PLC－>变频器LADDR :=W#16#230 //通讯地址：为硬件组态的起始地址，即Q Addess中的560 RECORD :=P#DB15.DBX12.0 BYTE 12 //传送起始地址及长度RET_VAL:=DB15.DBW26 //错误代码:查帮助可得具体含义四、变频器参数设置变频器的简单参数设置如下表对于写变频器的数据是与变频器的k3001～k3016(参见变频器使用大全功能图120)建立对应关系，读变频器的数据则是与变频器的参数P734建立对应关系。

西门子S7-300与S7-400PLC相互之间的PROFIBUS-DP通讯西门子S7-300 与S7-400PLC 相互之间可以通过PROFIBUS-DP 方式进行通讯。

本文例子是一台CPU414-2DP 作为PROFIBUS-DP 通讯的主站，CPU315-2DP 作为PROFIBUS-DP 通讯的智能从站进行通信。

1. 硬件和软件要求硬件：1）PROFIBUS-DP 主站S7-400 CPU414-2DP；2）从站S7-300CPU315-2DP；3）带MPI 网卡CP5611 的编程计算机；4）PROFIBUS 电缆及接头。

软件：STEP7 V5.3。

把CPU414-2DP 集成的DP 接口和CPU315-2DP 集成的DP 接口连接起来，然后分别组态S7-300 站和S7-400 站，原则上先组态从站。

2. 网络组态及参数设置（1）组态从站1）新建项目：在STEP7 中创建一个新项目，点击右键，在弹出的菜单中选择Insert New ObjectSIMATIC 300 Station，插入S7-300 从站。

2）组态硬件：双击Hardware 选项，进入HWConfig 窗口。

点击Catalog 图标打开硬件目录，按硬件安装次序和订货号依次插入机架、电源、CPU 等进行硬件组态。

插入CPU 时会同时弹出PROFIBUS组态界面。

点击New 按钮新建PROFIBUS(1)，组态PROFIBUS 站地址，本例中为6。

点击Properties 按钮组态网络属性，选择Network Setings 进行网络参数设置，在本例中设置PROFIBUS 的传输速率为1.5Mbit/s，行规为DP。

点击OK 按钮确认，出现PROFIBUS 网络。

双击CPU315-2DP 项下的DP 项，会弹出PROFIBUS-DP 的属性菜单。

①在网络属性窗口选择顶部菜单OperatingMode，选择DP slave 操作模式，如果其下的选择框被激活，则编程器可以对从站编程，也就是说这个接口即既以作为DP 从站，同时还可以通过这个接口监控程序。

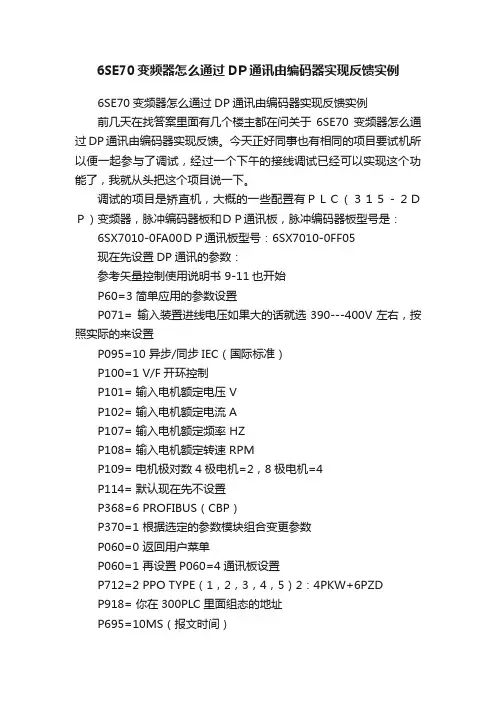

6SE70变频器怎么通过DP通讯由编码器实现反馈实例6SE70变频器怎么通过DP通讯由编码器实现反馈实例前几天在找答案里面有几个楼主都在问关于6SE70变频器怎么通过DP通讯由编码器实现反馈。

今天正好同事也有相同的项目要试机所以便一起参与了调试，经过一个下午的接线调试已经可以实现这个功能了，我就从头把这个项目说一下。

调试的项目是矫直机，大概的一些配置有ＰＬＣ（３１５－２ＤＰ）变频器，脉冲编码器板和ＤＰ通讯板，脉冲编码器板型号是：6SX7010-0FA00ＤＰ通讯板型号：6SX7010-0FF05现在先设置DP通讯的参数：参考矢量控制使用说明书 9-11也开始P60=3 简单应用的参数设置P071= 输入装置进线电压如果大的话就选390---400V左右，按照实际的来设置P095=10 异步/同步IEC（国际标准）P100=1 V/F开环控制P101= 输入电机额定电压 VP102= 输入电机额定电流 AP107= 输入电机额定频率 HZP108= 输入电机额定转速 RPMP109= 电机极对数 4极电机=2，8极电机=4P114= 默认现在先不设置P368=6 PROFIBUS（CBP）P370=1 根据选定的参数模块组合变更参数P060=0 返回用户菜单P060=1 再设置P060=4通讯板设置P712=2 PPO TYPE（1，2，3，4，5）2：4PKW+6PZDP918= 你在300PLC里面组态的地址P695=10MS（报文时间）P554=3100（PZD1）P443=3002（PZD2）P060=3 简单应用的参数设置P370=1 根据选定的参数模块组合变更参数P060=0 返回用户菜单这样DP就设置OK了，看面板是否显示009对于用编码器来做反馈如下：参考矢量控制使用说明书 9-53P60=5 选择系统设置菜单P068=1 有正弦滤波器P071= 上面已经设置P095= 上面已经设置P100=4 有测速机的速度控制（N控制）P101=P102=P107=P108=P109=都按照上面的设置，这里不再设置P114=3 高强度冲击系统P115=1 计算电机模型“自动参数设置”P130=5 外部SBP板在设置P139的时候先要把P060=1，在P060=4时设置 P139=2100 HTL 设定值编码器的配置设置好P139后，对P060=1，在P060=5，继续设置下面参数P140=1024 设定值编码器脉冲数P141=1024 设定值编码器的参考频率P339=默认一直到P060=1前面都采用默认下面开始对电机的优化：P115=2电机不会转动等待出现009P115=4电机会转动等待出现009P115=5电机会转动等待出现009如果在优化中出现什么故障，先要排除故障再对电机优化。

摘要：本文重点介绍南钢炼钢厂3#连铸机以Profibus 现场总线为基础的西门子SIMATIC S7 PLC和6SE70系列变频器间的通讯技术。

关键词：Profibus PLC 变频器通讯西门子连铸机1 前言随着现代生产工艺的快速发展，现场对传动设备的快速性、连续性、系统性的要求越来越高。

单台变频器的独立运行模式已经不能满足要求，多台成组系统运行成为最大特点。

所有变频器的操作已经发展为计算机集中远程自动控制模式。

这些特点都建立在计算机、PLC、传动装置间的数据通讯的基础上，以此来实现变频器运行状态的监控和控制命令的下达。

由于西门子PLC具有可靠性高，抗干扰能力强；编程方便，功能完善，易于使用；控制系统设计、安装、调试方便；维修方便，维修工作量小；适应性强，应用灵活等特点，所以3#连铸机控制系统以西门子PLC 控制装置为核心。

该系统由公用PLC、铸流PLC、振动PLC、液面自动控制PLC、切割PLC组成，各PLC系统均采用西门子公司的S7-300系列产品，各PLC的主要功能如下：①公用PLC：主要完成大包回转台及包盖的旋转、升降控制；中间罐车行走、升降、横移对中控制；液压系统控制；出坯辊道、推钢机、冷床的控制。

②铸流PLC：（一流～五流）主要完成上、下拉机和矫机的控制；引锭杆及铸坯位置的跟踪控制。

仪表部分包括结晶器冷却水流量和压力的监控、二次冷却水的流量调节、设备冷却水以及其他过程参数的设定、采集、监视及回路调节等。

③振动PLC：结晶器非正弦振动的控制。

④液面自动控制PLC：塞棒控制。

⑤切割PLC：主要完成对火焰切割机行走、切割枪的行走、定位控制。

所有PLC系统都有独立的IP地址，通过工业以太网相连。

拉矫机系统选用的是基于Profibus 的西门子6SE70变频器构成的现场总线控制系统。

每台变频器均带有进线电抗器、出线电抗器、制动单元和制动电阻。

公共流PLC通过Profibus总线连接四台变频器（大包回转台、1#中包车、2#中包车、推钢机）；每一铸流PLC系统通过Profibus总线连接四台变频器（拉机上辊、拉机下辊、矫机、引锭杆）。

06讲义西门子6SE70变频器的使用一、PROFIBUS-DP通讯设置1、恢复出厂值P60=2P970=0（若不能恢复出厂值，则先让P053=7，再恢复出厂值。

）2、设置参数P60=3 进入简单应用参数设置P101=380V 电机额定电压P102=1.8A 电机额定电流P107=50 电机额定频率P108=1425 电机额定转速P109=2 电机极对数P368=6 由PROFIBUS-DP控制P370=1 启动简单应用的参数设置P53=FF 参数化的接口使能P734.1=32 PZD1反馈状态字P734.2=148 PZD2反馈频率P734.3=22 PZD3反馈电流P462=5S 加速时间P464=5S 减速时间P60=5 进入系统设置菜单P918=4 PROFIBUS-DP地址P60=1 回到参数菜单二、面板操作控制1、恢复出厂值P60=2P970=02、参数设置P60=3P101=380V 电机额定电压P102=1.8A 电机额定电流P107=50 电机额定频率P108=1425 电机额定转速P109=2 电机极对数P60=0 结束简单应用参数设置P60=5 进入系统设置参数P115=1 优化电机（电机模型自动参数设置，根据电机参数自动计算—等待）P115=4 优化电机参数（等待）P115=5 优化电机参数（等待）P571.1=6 PMU操作面板控制正转P572.1=7 PMU操作面板控制反转P368=0 通过操作面板（PMU）进行操作P457=20HZ （最低速度）P60=1 回到参数菜单3、S7-200与6SE70采用USS通讯变频器设置（1）采用USS/Scom2方式（用X101接口上的10、11，其中10+、11-、12地）1）、变频器恢复出厂设置P053=6P060=2P366=0P970=02）、参数设置P060=3 启用简单设置，设置电机参数P101=380V 电机额定电压，根据实际所接电机设置P102=1.5A 电机额定电流，根据实际所接电机设置P107=50HZ 电机额定频率，根据实际所接电机设置P108=1390 r/min 电机额定转速，根据实际所接电机设置P109=2 电机级数，根据实际所接电机设置P368=4 采用USS通讯P370=1（参数滚动，该自动回0，P60自动回1）P700.2=1 USS地址P701.2=6 通讯速率9600P702.2=127P703.2=2 2个PZDP704.2=0 电报失效，不监视P443.1=6002 主给定的源P462=2 加速时间2秒P464=2 减速时间2秒P554.1=6100 控制字P555.1=6101 自由惯性停车P556.1=1P557.1=1P558.1=6102 快速停车P559.1=1P560.1=1P565.1=6107 故障复位P571.1=1 正反转用速度输入的正负数决定P572.1=1 正反转用速度输入的正负数决定（2）采用USS/Scom1方式（用X300接口上的DB9口，也就是PMU面板上的DB9口，直接用PROFIBUS-DP接头）1）、变频器恢复出厂设置P053=6P060=2P366=0P970=02）、参数设置P060=3P101=380VP102=1.5AP107=50HZP108=1390 r/minP109=2P368=4 采用USS通讯P370=1（参数滚动，该自动回0，P60自动回1）P700.1=1 USS地址P701.1=6 通讯速率9600P702.1=127P703.1=2 2个PZDP704.1=0 电报失效，不监视P443.1=2002 主给定的源P462=2 加速时间2秒P464=2 减速时间2秒P554.1=2100 控制字P555.1=2101 自由惯性停车P556.1=1P557.1=1P558.1=2102 快速停车P559.1=1P560.1=1P565.1=2107 故障复位P571.1=1 正反转用速度输入的正负数决定P572.1=1 正反转用速度输入的正负数决定。

西门子6RA70直流调速器通过Profibus -DP与PLC通讯的实现1、必备条件软件Step7 V5.3SP2（测试版本）PLC 中具有Profibus -DP 通讯口：S7-315 2DP（6ES7315-2AF03-0AB0）Profibus 通讯电缆(6XV1830-0AH10)Profibus 总线联结器（6ES7972-0BB10-0XA0, 带PG 接口；6ES7972-0BA10-0XA0 不带PG 接口）6RA70直流调速器1台Drive 中有Profibus 通讯模板CBP2（6SE7090-0XX84-0FF5）2、 组态主站系统①打开SIMATIC MANAGER, 通过FILE菜单选择NEW新建一个项目，在NAME 栏中输入项目名称，将其命名为DP_6RA70，在下方的Storage Location中设置其存储位置。

Loden29@②项目屏幕的左侧选中该项目，在右键弹出的快捷菜单中选择Insert New Object 插入SIMATIC 300 Station；可以看到选择的对象出现在右侧的屏幕上。

③打开SIMATIC 300 Station，然后双击右侧生成的hardware图标，在弹出的HW config 中进行组态，在菜单栏中选择“View”选择“Catalog”打开硬件目录,按订货号和硬件安装次序依次插入机架、电源、CPU。

插入CPU时会同时弹出组态PROFIBUS 画面，如下图所示：Loden29@④选择“New”新建一条PROFIBUS（1），组态PROFIBUS站地址，点击“Properties”键组态网络属性如下图，在本例中主站的传输速率为“1.5Mbps”，“DP”行规，无中继器、OBT等网络元件。

⑤点击“OK”键确认并存盘；然后组态S7-315 2DP本地模块，结果如下图：3、组态从站：在DP网上挂上6RA70（使用CBP2连接，CBP2说明见附录）, 并组态6RA70的通讯区，通讯区与应用有关，在组态之前应确认通信的PPO类型（见下图显示PPO类型），本例选择PPO1，由4PKW/2PZD组成。
