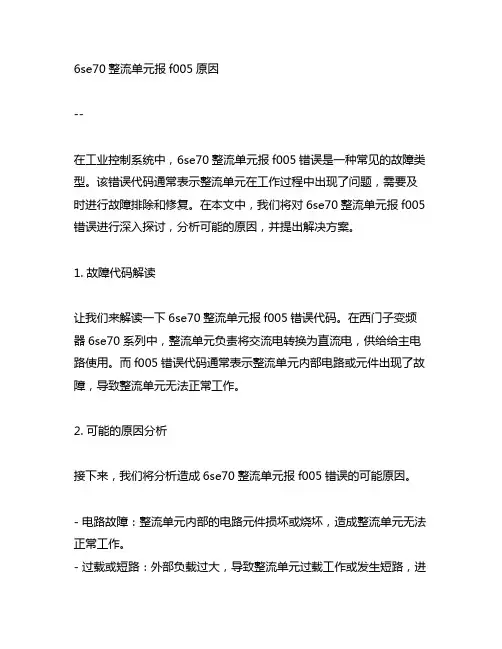

6se70整流单元报f005原因--在工业控制系统中，6se70整流单元报f005错误是一种常见的故障类型。
该错误代码通常表示整流单元在工作过程中出现了问题，需要及时进行故障排除和修复。
在本文中，我们将对6se70整流单元报f005错误进行深入探讨，分析可能的原因，并提出解决方案。
1. 故障代码解读让我们来解读一下6se70整流单元报f005错误代码。
在西门子变频器6se70系列中，整流单元负责将交流电转换为直流电，供给给主电路使用。
而f005错误代码通常表示整流单元内部电路或元件出现了故障，导致整流单元无法正常工作。
2. 可能的原因分析接下来，我们将分析造成6se70整流单元报f005错误的可能原因。
- 电路故障：整流单元内部的电路元件损坏或烧坏，造成整流单元无法正常工作。
- 过载或短路：外部负载过大，导致整流单元过载工作或发生短路，进而触发f005错误代码。
- 冷却系统故障：整流单元内部的冷却系统出现故障，导致温度过高，从而触发f005错误代码。
除了上述可能的原因外，6se70整流单元报f005错误还可能受到其他外部环境因素或操作不当的影响。
在排除故障时，需要综合考虑各种可能性，并进行全面的检查和测试。
3. 解决方案建议针对6se70整流单元报f005错误，我们建议采取以下解决方案进行故障排除和修复。
- 检查电路：对整流单元内部的电路元件进行全面检查，排查可能存在的损坏或烧坏情况，并进行更换或修复。
- 调整负载：对外部负载进行合理调整，避免过载或短路情况发生，降低整流单元的工作压力。
- 检查冷却系统：对整流单元的冷却系统进行检查，确保其正常工作，以降低整流单元的工作温度，减少故障发生的可能性。
4. 个人观点和总结以前让我试试能否以上出现在一篇虚拟的文章中。
我知道虚拟文章需要更多的内容来帮助读者更好地理解和解决问题。
下面我将继续扩写，加入更多的细节和解决方案。
6se70整流单元报f005错误还可能受到外部电源波动、物理损坏或长时间高温工作等因素的影响。
西门子6SE7系列变频器故障维修与诊断西门子6SE70系列变频器大家都不陌生，作为曾红极一时的“明星产品”，在变频器领域占有很重要的地位。
虽然早在几年前西门子6SE70系列变频器就已经相应退市，但现在很多企业目前仍在使用中，而随着长时间的使用，机器损耗老旧，各种问题也随之暴露出来，我们的工程师通过多年的维修经验，给大家总结了一些比较实用的检测和维修6SE70变频器的方法，希望对您有帮助。
西门子6SE70系列变频器控制装置采用全数字控制技术，功率部分采用IGBT的电压型交流变频传动装置，具有更高的精度，可靠性和效率。
在变频器实际应用中，也会出现一些故障现象，工程师经过多年的维修经验针对西门子6SE70系列变频器，提出的一些维修的基本方法，举出常见故障进行分析。
一：6se70系列变频器维修方法总结：在日常检查和维修过程中，多注意检查元器件形态上的异常，重点注意以下内容：(1)变频器整流元件有无异常，如爆裂、脱焊等现象(2)预充电电阻是否有烧毁迹象(表面灰白色或掉渣等)(3)熔断器是否有熔断。
(4)电容组是否有爆裂或鼓包现象(5)各线路上是否有元器件爆裂、烧毁或者脱焊等现象(6)主回路连接的螺杆所做的标志，看是否有螺杆松动(7)系统内是否存在异物故障发生后要咨询询问故障发生过程中经历的工作人员，了解故障发生的过程中的实际现象和具体生产工况等学会可以用万用表等工具对变频器硬件做常规的检查。
二：硬件完好的条件下出现的外部故障在此情况下，由于参数设置，电源电压和频率，温度，负载，通讯链接等因素造成的故障。
西门子变频器有完善的故障及报警提示，可以很好地分标出这些故障并在PMU面板显示故障代码，(1)参数设置和外围部件故障造成的变频器故障，实际应用中，由于参数设置已经在投运前调试完毕，正常情况下，参数在设置误操作的情况下都会是正确的，但是由于钻井设备经常搬迁，控制线路断路中插头损坏，控制元件损坏经常发生，所以要经常仔细检查，尤其是在长途搬运安装完毕之后，一定要将上述重要位置进行全面检查(2)过载故障(3)欠压、过压、欠频、过频故障(4)过流故障三：如果是变频器硬件故障，可分为控制系统故障和变频器硬件功率元件故障控制系统故障有控制板自身的损坏，故障率较高的有逆变柜内的中央控制板CUVC板，整流的主控制板CUR板等，此类故障可以通过观察表面形态是否异常的方法进行初步判断，并可以通过替换法进行维修。
西门子6SE70系列常见故障维修技巧变频调速是现代工业应用较为理想的调速方式，在改造工艺流程提高自动化水平方面起着重要作用。
西门子6SE70系列变频器是应用较为广泛的一种变频器，了解其常见故障维修方法能帮助技术人员更快更好的解决故障，保证生产过程正常进行。
文章就西门子6SE70系列常见故障维修技巧进行了探讨，供维修人员借鉴。
标签：变频器；6SE70；常见故障；维修技巧1 引言调速技术是现代工业生产上常用的一种技术，传统的调速系统主要有滑差调速、变极调速、直流调速几种，随着电子技术、现代控制技术的发展，交流变频器调速系统以更优的调速性能逐渐取代了传统的调速系统，在现代工业中被广泛应用。
不过在变频器的应用中，由于受环境条件和使用因素的影响，不可避免的会产生各种各样的故障，如何迅速处理变频器故障，对提高变频器的应用效率，保障工业生产正常进行极为重要。
西门子6SE70系列变频器是我国工业生产应用较为广泛的变频器，虽然其先进的制造工艺和材料应用有效的提高了可靠性，但在实际应用中故障现象也较为常见。
下面，本文针对西门子6SE70系列变频器常见故障，浅谈几点维修技巧供同行借鉴。
2 6SE70系列变频器组成分析西门子6SE70系列变频器探制装置采用全数字控制技术，功率部分采用IGBT电压源型PWM交流变频传动装置。
其硬件组成包括主控板（CUVC板）、电源板（IGBT驱动电路、开关电源、电流电压测量）、DP通讯板几个部分。
主控板上安装有微处理器和外围电路，并集成了标准配置的I/O口，具有4个数字量输入/输出，3个开关量输入，2个模拟量输入，2个模拟量输出。
系统采用V/F 控制和磁场定向矢量控制，输出频率为0～200Hz。
系统监控调试过可以通过PMU、OPIS操作面板、PC及DriveMonitor软件进行。
常见故障有“E”报警故障、黑屏故障、“F”报警故障几大类。
3 “E”报警故障维修技巧“E”报警由于底板或CUVC通讯板未启动引起的，当发生“E”报警时，6SE70无法正常启动工作，停、送电异常。

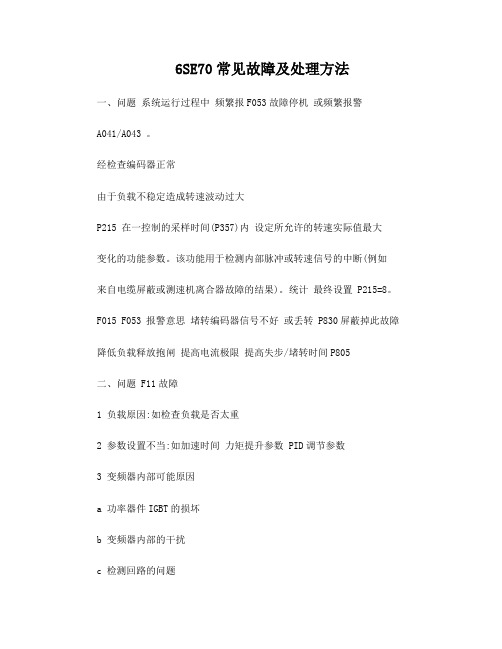

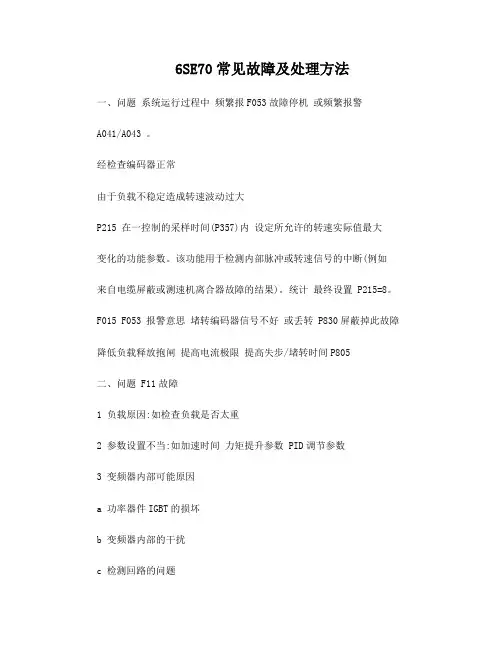

6SE70常见故障及处理方法
一、问题系统运行过程中频繁报F053故障停机或频繁报警
A041/A043 。
经检查编码器正常
由于负载不稳定造成转速波动过大
P215 在一控制的采样时间(P357)内设定所允许的转速实际值最大
变化的功能参数。
该功能用于检测内部脉冲或转速信号的中断(例如
来自电缆屏蔽或测速机离合器故障的结果)。
统计最终设置 P215=8。
F015 F053 报警意思堵转编码器信号不好或丢转 P830屏蔽掉此故障降低负载释放抱闸提高电流极限提高失步/堵转时间P805
二、问题 F11故障
1 负载原因:如检查负载是否太重
2 参数设置不当:如加速时间力矩提升参数 PID调节参数
3 变频器内部可能原因
a 功率器件IGBT的损坏
b 变频器内部的干扰
c 检测回路的问题
三、问题 F0008故障导致直流母线电压真正低的可能
1 继电器没吸合两个都要查
2 电容坏了,顺带看看平衡电阻
3 制动起作用了包括直流制动能耗制动回馈等
4 输入电源功率小
四、问题
1、闭环控制:F015 F053 基本是速度反馈有问题如编码器松了
F011 屏蔽上述两个故障就有可能出现这个故障有时这个故障复不了位这一般由于功率检测部分有问题
2、F021电流热时间常数设的短或大转矩时间太长
3、F029电源或电机某项对地或有问题一般由于检测部分有问题
4、使用几年后出现F11 F26或F29 可能CUVC板松动或灰大
5、PMU显示E 可能24低(查X9 X101)。

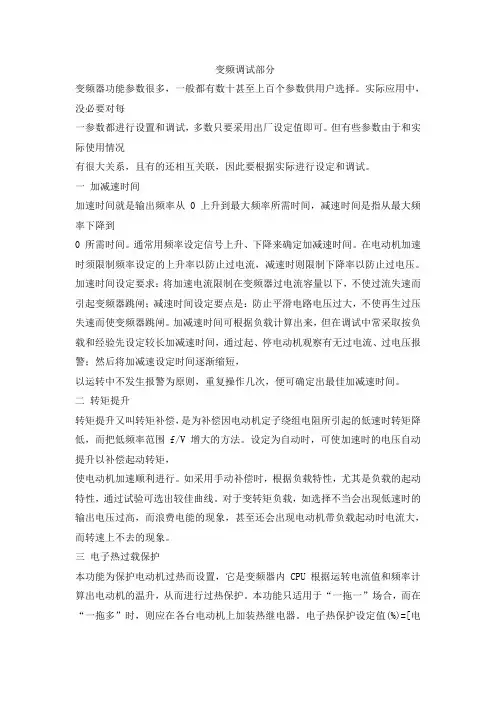

变频器调试及故障排除变频调试部分变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
四频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
浅谈西门子6SE70系列变频器常见故障摘要：在工业日益发展的今天，变频器已经成为改造传动产业、改善工艺流程、提高生产自动化水平、提高产品质量、推动技术进步的重要手段，广泛应用于工业自动化的各个领域。
本文针对钻井转盘驱动变频电机上所使用的SIEMENS 的6SE70系列变频器，在应用过程中出现的各种故障报警和维修实践经验，加以总结和概括，供工区维修人员在维修过程中加以借鉴。
关键词：变频器；变频器简介；故障；维修1、引言SIEMENS变频器目前市场上有ECO\400\70 等系列，其中6SE70 系列是工程型变频器，都带矢量控制功能，精度比较高，是SIEMENS变频器中高档产品，欧系变频器设计的时候往往从欧洲的电网和使用环境去考虑。
SIEMENS变频器在应用中，也会遇到各种各样的故障现象，借助于变频器完善的自诊断保护功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间。
本文对SIEMENS的6SE70 系列变频器有代表性的故障现象进行详细分析介绍，是我的维修经验的积累。
2、SIEMENS变频器的简介2.1、变频器的简介与概述目前我们工区钻井中，通过变频电动机带动转盘的钻机有7台，采用西门子变频器的有4台钻机。
其中采用的西门子变频器系统为全交流变频电控，其主要包括传动部分，控制部分和监视部分。
传动部分主要为变频传动和低压电气的直接运行两种方式；控制部分分为网络控制方式和旁路控制方式，在正常情况下系统应采用网络控制方式，网络控制方式采用PROFIBUS-DP总线技术，旁路控制方式适用于紧急情况下的备用，采用点对点的控制方式；监控部分采用SIEMENS工控机和TP37触摸屏进行监控，同时TP37触摸屏可对系统进行操作，工控机具有WWW功能，能方便地接入油田的ERP系统，便于实现统一管理。
该传动系统为一拖一控制，既每台变频器控制一台电动机。
每台电动机都有它的风机冷却装置，电动机风机冷却系统控制电路在相应的变频柜的整流柜的下半部分。
变频调试部分变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
一加减速时间加速时间就是输出频率从0 上升到最大频率所需时间，减速时间是指从最大频率下降到0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
四频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0 当离开系统设置，此值自动计算。
P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统〔在：P100=3，4，5时设置〕P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性〔恒转矩〕1：抛物线特性〔风机/泵〕P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识〔按下P键后，20S之内合闸〕P115=4 电机模型空载测量〔按下P键后，20S之内合闸〕没有金钢钻也能揽点儿瓷器活。
呵呵！本人维修心得〔我不是搞维修的，只是好奇不是很专业〕纯属个人意见，有不对之处请指正，谢谢！注：CUVC板接触不实会造成很多假像现像一〕显示００８意思：装置脉冲封所，处于制止运行状态可能原因如控制字1的2，3位〔包括X9使能端子〕；或运行信号未断，报故障了直接复位，二〕报警F002－－－故障意思：母线欠电压。
１〕一般为熔断器烧毁。
装置外有，装置内部也有。
可用万用表量出是哪的烧了。
