液晶显示屏常见不良现象及修复方法（图）TFT LCD信号驱动屏横线横暗线、暗带、竖线、竖带原因：1、COF与玻璃Bonding不良；2、COF或玻璃遭到损伤（ESD或机械折伤）；3、ASG电路失效（仅对ASG技术panel而言）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：重新对位Bonding解决方案：整机售后：无法解决，坏机更换O/C屏厂家：更换COF，重新BondingCOF或玻璃遭到损伤（机械折伤）COF或玻璃遭到损伤（ESD）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：更换COF，重新Bonding更换O/C注意ESD：1、静电防护2、整机或模组上的导电泡棉和导电布贴回去ASG电路失效（仅对ASG技术panel而言）解决方案：整机售后：无法解决，坏机更换O/C屏厂家：无法维修花屏：图像显示杂乱无章，不能正确显示输入信号可能原因：1、TCON板损坏；2、LVDS线不良。
解决方案：整机售后：清洁、更换屏厂家：需具体分析，IC坏等黑屏/无表示：开机后为黑屏，无任何画面显示可能原因：1、TCON板损坏；2、背光LED Driver板损坏；3、LVDS线不良。
黑屏/无显示：开机后为黑屏（背光亮）1、TCON板损坏；解决方案：整机售后：更换TCON屏厂家：需具体分析，IC坏等注：各个屏厂家对四大电压的命名有差异。
在保证机芯板为正常情况下，测试屏TCON输入端LVDS线各pin 电压及波形，可从下面两点入手：1）先测屏VCC的电压，一般为12V，2）再测5对差分信号共10根线到地的直流电压，一般为1.2V，如果哪根条上电压不对，就是这根线对应的IC引脚有问题，可确定为TCON不良。
若以上两点都满足，断开TCON负载，量测TCON上的四大电压：1）VDD 数字IC工作电压，一般为3.3V；2）VAA 模拟电压，一般为15~17V；3）VGH 门极启动电压，一般为25~30V；4）VGL 门极关闭电压，一般为-5~-7V。

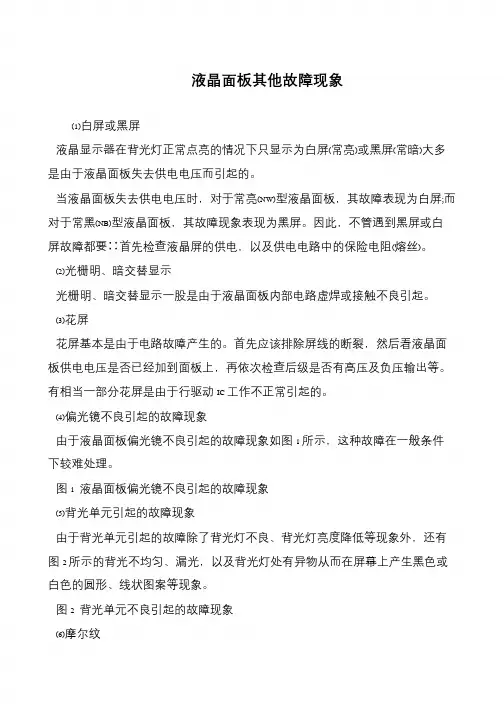

液晶面板其他故障现象(1)白屏或黑屏液晶显示器在背光灯正常点亮的情况下只显示为白屏(常亮)或黑屏(常暗)大多是由于液晶面板失去供电电压而引起的。
当液晶面板失去供电电压时，对于常亮(NW)型液晶面板，其故障表现为白屏;而对于常黑(NB)型液晶面板，其故障现象表现为黑屏。
因此，不管遇到黑屏或白屏故障都要∷首先检查液晶屏的供电，以及供电电路中的保险电阻(熔丝)。
(2)光栅明、暗交替显示光栅明、暗交替显示一股是由于液晶面板内部电路虚焊或接触不良引起。
(3)花屏花屏基本是由于电路故障产生的。
首先应该排除屏线的断裂，然后看液晶面板供电电压是否已经加到面板上，再依次检查后级是否有高压及负压输出等。
有相当一部分花屏是由于行驱动IC 工作不正常引起的。
(4)偏光镜不良引起的故障现象由于液晶面板偏光镜不良引起的故障现象如图1 所示，这种故障在一般条件下较难处理。
图1 液晶面板偏光镜不良引起的故障现象(5)背光单元引起的故障现象由于背光单元引起的故障除了背光灯不良、背光灯亮度降低等现象外，还有图2 所示的背光不均匀、漏光，以及背光灯处有异物从而在屏幕上产生黑色或白色的圆形、线状图案等现象。
图2 背光单元不良引起的故障现象(6)摩尔纹摩尔纹是一种因液晶面板与背光模块刻痕方向不能匹配所造成的光干涉现象，如图3 所示(示意图，实际使用时没有这么严重)。
这是一种因液晶面板结构引起的现象，往往不算作故障。
图3 摩尔纹(7)Mura 纹Mura 纹是指显示器亮度不均匀而在屏幕上产生的各种现象。
这种现象可能是液晶屏生产工艺中某些环节造成的，也可能是液晶屏与液晶面板组件中的机械部件(如液晶屏的边框、背光单元甚至接插件等)所产生的干涉而引起。
最简单的判断方法就是在黑暗的环境中将显示器切换到黑色画面以及其他低灰阶画面，然后从各种不同的角度观察。
由于液晶屏不同程度的缺陷，屏幕上就有可能有各式各样的Mura 纹，可能是横向条纹或45°条纹，可能是切得很直的方块，也可能是某个屏幕某个部位出现一块没有规则的痕迹。

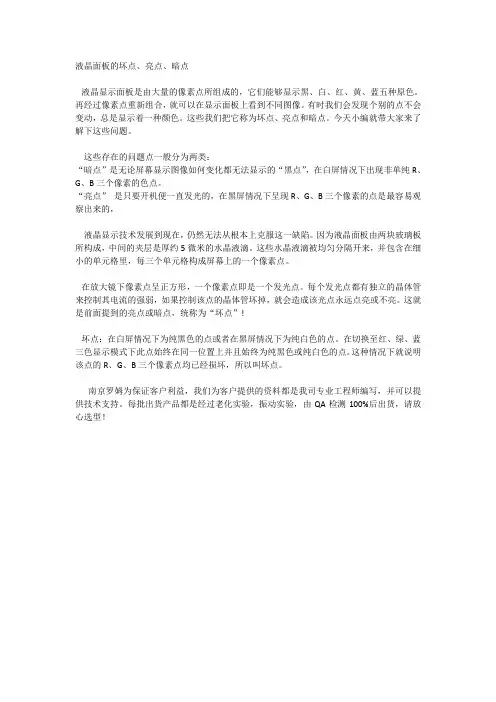

液晶面板的坏点、亮点、暗点
液晶显示面板是由大量的像素点所组成的，它们能够显示黑、白、红、黄、蓝五种原色。
再经过像素点重新组合，就可以在显示面板上看到不同图像。
有时我们会发现个别的点不会变动，总是显示着一种颜色。
这些我们把它称为坏点、亮点和暗点。
今天小编就带大家来了解下这些问题。
这些存在的问题点一般分为两类：
“暗点”是无论屏幕显示图像如何变化都无法显示的“黑点”，在白屏情况下出现非单纯R、G、B三个像素的色点。
“亮点”是只要开机便一直发光的，在黑屏情况下呈现R、G、B三个像素的点是最容易观察出来的，
液晶显示技术发展到现在，仍然无法从根本上克服这一缺陷。
因为液晶面板由两块玻璃板所构成，中间的夹层是厚约5微米的水晶液滴。
这些水晶液滴被均匀分隔开来，并包含在细小的单元格里，每三个单元格构成屏幕上的一个像素点。
在放大镜下像素点呈正方形，一个像素点即是一个发光点。
每个发光点都有独立的晶体管来控制其电流的强弱，如果控制该点的晶体管坏掉，就会造成该光点永远点亮或不亮。
这就是前面提到的亮点或暗点，统称为“坏点”!
坏点：在白屏情况下为纯黑色的点或者在黑屏情况下为纯白色的点。
在切换至红、绿、蓝三色显示模式下此点始终在同一位置上并且始终为纯黑色或纯白色的点。
这种情况下就说明该点的R、G、B三个像素点均已经损坏，所以叫坏点。
南京罗姆为保证客户利益，我们为客户提供的资料都是我司专业工程师编写，并可以提供技术支持。
每批出货产品都是经过老化实验，振动实验，由QA检测100%后出货，请放心选型！。
LCD液晶显示屏不良现象的原因分析1. 短路：客户称为开机长鸣、鸣叫、交短、漏光。
它是因为LCD 中不该连在一起的拉线却连在一起，伴随大电流无穷大（电测扫描会叫），在模组中显示字节某些比较淡或缺划。
2. 大电流：在模组上的表现为显示淡，模糊或电池损耗快，如果电源供电则可视为正常，电测时电流较大。
3. 断路：客户称这之为少划、缺划、断字，实际上是ITO 被刮伤断开，模组上看到的也是缺划。
4. 蚀刻不足：客户称之为黑点、多点，模组或电测机上表现为多了一块图案。
5. 蚀刻过渡：客户称之为字细、字变形，模组或电测机上显示的为某个字节的一部分缺掉。
6. 字淡：指Voff 电压较高.客户一般叫字淡、色淡；分为两种( 1＠局部字淡：由大电流引起的；2＠整体字淡：与液晶配比或制程条件有关。
)判定方法：厂内为电测时在同样频率下，同样的视向与样品对比样品字体黑度，在黑度同时，电压差异大於一定范围时，厂内判NG。
模组上则是显示模糊才能说字淡。
7. 鬼影：即字深在同样的电压下，同样的视向与样品比对字估较样品深一些，在模组上显示就是不该出现的字节在不点亮时也隐隐约约看见，影响了对比度。
8. 漏光：显示字节有的较其它字节要淡。
不显示的字节鬼影程度不一致，也就是字节不均。
9. 导电不良:客户称之为闪烁、字节闪烁、字节模糊不清、接触不良、晃动、显示不全、半显、缺划……原因是导电性不好，电测时正常电压下显示为苛个字节或某一部份字节显示不稳定，在点模糊或不显示。
但将电测机测试，电压调高时，又可以正常显示，这是与“断路＂的区别。
10. 表面不均：客户一般称灰度不均、显示不均、字节不均、白点、黑点、污点……电测时显示显示某个字了节上会有白色或黑色的小点点，而且这些小点点一般会随着电测机频率的高低和电压的大小而缩小或扩大，模组显示亦是如此，故判断表面不均是模组的频率输出电压对工厂来说很重要。
11. 图白：客户称之为字缺、字节缺少一部分。
Drive ic 在LCD 显示过程中起到至关重要的作用,它驱动TFT 从而合使这进行光电控制,以实现Panel 的显示.Drive IC 为PCB 与Cell 的电路中间坏节.PCB 将信号进行处理送至Dirve IC 由它驱动TFT,TFT 与液晶进行光电控制.使数据转化为信号,再由信号转化为图像的整个过程得以实现.Drive IC 与TFT 虽然体积小,在PANEL 上的电路中只占小部分.但实际上却是LCD 整体电路中的重要一部分,他们的特点为:Drive IC 集成化高 TFT 数量规模化,体积微观化,TFT 要借助光学显微镜来观察,所以Drive IC,TFT 虽然不在电路板中比较显著的位置.但却是电路的核心部分.在此我们将对因Driev IC 不良引起LCD 异常的多种不良现象进行分析. 通常提起IC,人们想到的就是集成芯片,在LCD 电路的IC 教多,又因为自身体积小采用IC 多是集成度高的芯片.信号处理回路中的IC 我们称作T-CON.驱动回路中的IC 称作Drive IC ,Drive IC 有 SMT COB TAB COG CIG COF 制程 我们通常用的Drive IC 只有TAB 和COG .ＬＣＤ液晶屏不良现象分析正面反面通过上面的图片.我们的TAB COG有深入的了解.下面说一下它们的不良现像TAB亮线:亮线是最常见的问题,通是TAB软排线断裂造成,其实ACF胶的失效和Suroce线的顶端断都会造成亮线.除Suroce线顶断以外,其余两种都可以换TAB维修.Suroce线顶端断造成的亮线我们称为:同位置亮线.多条亮线.两种原因A, ITO断所致.B,TAB软排断所致.通常都是更换ITO.也就是软排与玻璃接合处.如导电引线坏,理论上是可以更换CellL,但Cell成本占据LCD主体.加上修复制程的损耗更换Cell毫无意义.大多都报费.灰阶亮线.在灰阶画面出现断线或整条亮线,此状况是同Drive IC软排,导电能力退化造成.更换TAB即可.区块不良:整块Drive IC抗判范围异常,TAB核心IC电性能损坏.更换TAB反白:反的状况一般都是X1-TAB或Y1-TAB烧坏引起.但部分LCD Y1 Y2 Y3不良将会引起反白.此这是因为其驱动电路的片场特殊而引起,更换前可剥用提温法或测量电压.电流以确定,然后在换区块Mura:因TAB与PCB端连接软排,接触不良造成面部电阻值增大.分压了Drive 的驱动电压,造成TAB控制区块亮度低于其它部全,形成Mura, 如果PCB铜铂损坏则无法维修.COG亮线:亮线通常COG IC的输出端与Cell输入端的对应接点烧死,通常更换IC宽带线:COG IC部分电路坏死无法驱动TFT更换IC区块不良:COG IC坏死无法驱动TFT.更换IC灰阶亮线:COG IC控制线功能损伤,更换IC反白:X1坏死或Y1坏死会造成此现象.但少数规格LCD,Y侧其它COG.IC坏死也会造成的反白,因为IC的连接方法不同及IC坏死的部分不同造成的现象不同.区块Mura:因IC受损造成,自身老化及EDS也会造成此不良现象.更换IC.。
