模拟电子技术基础测试题及参考答案一、选择题1. 下列哪种器件是一种双极型晶体管？（A）锗二极管（B）硅二极管（C）三极管（D）场效应晶体管答案：C2. 在放大电路中，下列哪种反馈方式可以使放大倍数增加？（A）电压反馈（B）电流反馈（C）串联反馈（D）并联反馈答案：A3. 下列哪种电路可以实现交流信号的放大？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：C4. 下列哪种元件在放大电路中起到稳定放大倍数的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：D5. 下列哪种电路可以实现信号的整流？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：B6. 在整流电路中，下列哪种元件可以实现全波整流？（A）二极管（B）三极管（C）晶闸管（D）grt答案：A7. 下列哪种电路可以实现信号的滤波？（A）rc电路（B）lc振荡电路（C）放大电路（D）整流电路答案：A8. 在滤波电路中，下列哪种元件可以实现低通滤波？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C9. 下列哪种电路可以实现信号的转换？（A）放大电路（B）整流电路（C）滤波电路（D）振荡电路答案：D10. 在振荡电路中，下列哪种元件可以起到决定振荡频率的作用？（A）电容器（B）电阻器（C）电感器（D）晶体管答案：C二、填空题1. 晶体管的三个极分别是发射极、基极和_______极。
答案：集电极2. 放大电路的输入电阻较大，输出电阻较小，这样可以使得输入信号的电压得到_______放大。
答案：有效3. 放大电路中，反馈分为电压反馈和电流反馈，其中电压反馈可以使放大倍数_______。
答案：增加4. 整流电路的作用是将交流信号转换为_______信号。
答案：直流5. 滤波电路的作用是去除信号中的_______分量。
答案：高频6. 振荡电路的作用是产生_______信号。
答案：稳定三、简答题1. 请简述双极型晶体管的工作原理。
(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。
A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。
A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。
A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。
A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。
A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。
A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。
A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。
A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。
A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。
模拟电子技术基础测试题及参考答案一、单选题（共50题，每题1分，共50分）1、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A2、引起直接耦合放大器零点漂移的因素很多，其中最难控制的是( )A、电源电压的变化B、元器件的对称性C、电路中电容和电阻数值的变化D、半导体器件参数的变化正确答案：D3、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为( )A、3AuB、Au3C、AuD、以上答案均不正确正确答案：B4、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、放大区B、截止区C、饱和区D、截止区与饱和区正确答案：B5、直流放大器中的级间耦合通常采用( )A、阻容耦合B、直接耦合C、电感抽头耦合D、变压器耦合正确答案：B6、下列关于三极管S8050的性质描述对的是 ( )A、锗材料NPN型B、硅材料NPN型C、硅材料PNP型D、锗材料PNP型正确答案：B7、元件引脚的剪脚高度为( )。
A、0.5MM以下B、0.5-2.5MMC、2.5MM以上D、无所谓，没关系正确答案：B8、下列集成稳压器,不能实现稳压输出+9 V的是( )A、CW7909B、CW317C、CW117D、CW7809正确答案：A9、由NPN型管构成的基本共射放大电路，输入是正弦信号,若从示波器显示的输出信号波形发现顶部(正半周)削波失真,则该放大电路产生了( )失真。
A、截止B、放大C、饱和D、无法确定正确答案：C10、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、击穿B、被烧坏C、电流基本正常D、电流为零正确答案：C11、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C12、在单级射极输出器中,输人电压信号和输出电压信号的相位是( )A、同相B、相差90° D .相差270°C、反相正确答案：A13、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A14、电烙铁焊接完成后与被焊体约( )度角移开A、90B、30C、60D、45正确答案：D15、下列关于电感线圈描述正确是( )A、线圈中通直流电流会产生磁场B、电感线圈中的电流能发生突变C、线圈中会产生一定的自感电动势，增强电流的变化D、电感线圈的品质因素越高，损耗越大正确答案：D16、当晶体二极管的PN结导通后，则参加导电的是 ( )A、少数载流子B、多数载流子C、既有少数载流子又有多数载流子D、以上答案均不正确正确答案：C17、下列关于变压器表述不正确的是 ( )。

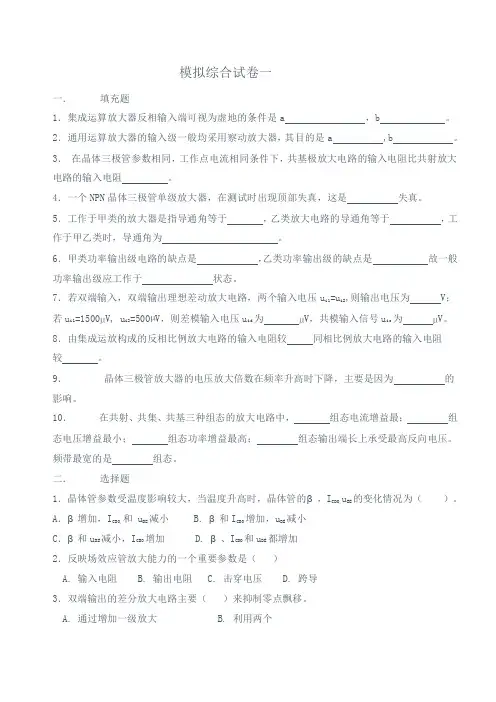

模拟综合试卷一一． 填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。
2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。
3． 在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻 。
4．一个NPN 晶体三极管单级放大器，在测试时出现顶部失真，这是 失真。
5．工作于甲类的放大器是指导通角等于 ，乙类放大电路的导通角等于 ，工作于甲乙类时，导通角为 。
6．甲类功率输出级电路的缺点是 ，乙类功率输出级的缺点是 故一般功率输出级应工作于 状态。
7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为 V ；若u i1=1500µV, u i2=500µV ，则差模输入电压u id 为 µV ，共模输入信号u ic 为 µV 。
8．由集成运放构成的反相比例放大电路的输入电阻较 同相比例放大电路的输入电阻较 。
9． 晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为 的影响。
10． 在共射、共集、共基三种组态的放大电路中， 组态电流增益最； 组态电压增益最小； 组态功率增益最高； 组态输出端长上承受最高反向电压。
频带最宽的是 组态。
二． 选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE 的变化情况为（ ）。
A ．β增加，I CBO,和 u BE 减小 B. β和I CBO 增加，u BE 减小 C ．β和u BE 减小，I CBO 增加 D. β、I CBO 和u BE 都增加 2．反映场效应管放大能力的一个重要参数是（ ） A. 输入电阻 B. 输出电阻 C. 击穿电压 D. 跨导 3．双端输出的差分放大电路主要（ ）来抑制零点飘移。
A. 通过增加一级放大 B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。
#### 一、选择题（每题2分，共20分）1. 在下列选项中，不属于模拟电子技术基本元件的是：A. 电阻器B. 电容器C. 晶体二极管D. 晶体三极管答案：D2. 下列哪种元件在交流电路中具有隔直通交的特性？A. 电阻器B. 电容器C. 电感器D. 开关答案：B3. 下列哪种元件在交流电路中具有通直隔交的特性？A. 电阻器B. 电容器C. 电感器D. 开关答案：C4. 在晶体管放大电路中，通常用作放大元件的是：A. 晶体二极管B. 晶体三极管C. 电阻器D. 电容器答案：B5. 下列哪种电路能够实现信号的相移？A. RC电路B. RL电路C. RC串联电路D. RL串联电路答案：B6. 在下列选项中，不属于放大电路输出方式的是：A. 反相放大B. 同相放大C. 比例放大D. 幅度调制答案：D7. 在差分放大电路中，两个晶体管的工作状态通常：A. 互补B. 相同C. 相反D. 随机答案：B8. 下列哪种放大电路具有较好的抗干扰能力？A. 单管放大电路B. 双管放大电路C. 差分放大电路D. 直流放大电路答案：C9. 在放大电路中，通常用于稳定静态工作点的是：A. 偏置电阻B. 偏置电压C. 稳压二极管D. 线性稳压器答案：A10. 下列哪种电路能够实现信号的频率选择？A. 低通滤波器B. 高通滤波器C. 滤波器D. 谐振电路答案：D#### 二、填空题（每空2分，共10分）1. 模拟电子技术是研究_________的科学技术。
答案：电子器件及其应用2. 晶体二极管具有_________和_________两种工作状态。
答案：正向导通、反向截止3. 晶体三极管具有_________、_________和_________三种组态。
答案：共发射极、共集电极、共基极4. 差分放大电路具有_________和_________两种输入方式。
答案：单端输入、双端输入5. 滤波器按照频率特性可以分为_________、_________和_________。
模拟电子技术基础试题库（附答案）一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称？A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案：A2. 下列哪种电路是模拟电子技术中最基本的放大电路？A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案：A3. 下列哪种元件在放大电路中起到反馈作用？A. 电容B. 电感C. 电阻D. 运算放大器答案：A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：B5. 下列哪种放大电路可以实现电压放大和倒相？A. common-emitter amplifier（共射放大器）B. common-base amplifier（共基放大器）C. common-collector amplifier（共集放大器）D. emitter-follower（发射极跟随器）答案：A6. 下列哪种放大电路具有电压放大倍数可调的特点？A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案：C7. 下列哪种电路可以实现信号的整流？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：A8. 下列哪种电路可以实现信号的滤波？A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案：D9. 下列哪种电路可以实现信号的积分和微分？A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案：B10. 下列哪种电路可以实现信号的放大和滤波？A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案：A二、填空题1. 晶体管的三个电极分别为____、____、____。
答案：发射极、基极、集电极2. 放大电路的目的是____。
答案：放大信号3. 运算放大器是一种具有____、____和____的放大器。

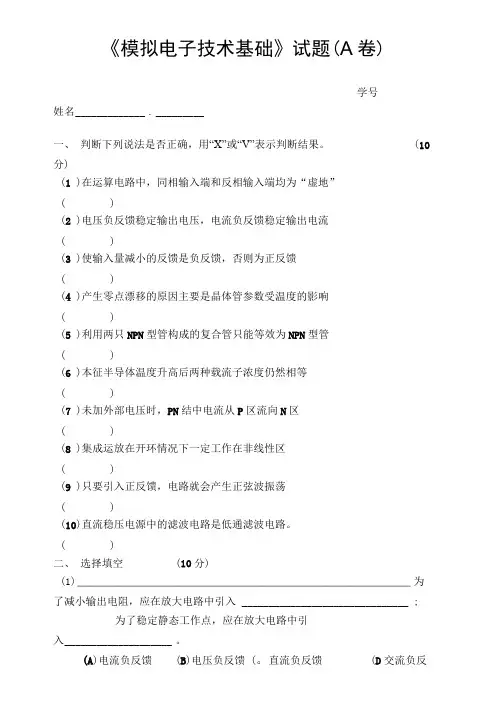

《模拟电子技术基础》试题(A卷)学号姓名_____________ . _________一、判断下列说法是否正确，用“X”或“V”表示判断结果。
(10 分)(1 )在运算电路中，同相输入端和反相输入端均为“虚地”( )(2 )电压负反馈稳定输出电压，电流负反馈稳定输出电流( )(3 )使输入量减小的反馈是负反馈，否则为正反馈( )(4 )产生零点漂移的原因主要是晶体管参数受温度的影响( )(5 )利用两只NPN型管构成的复合管只能等效为NPN型管( )(6 )本征半导体温度升高后两种载流子浓度仍然相等( )(7 )未加外部电压时，PN结中电流从P区流向N区( )(8 )集成运放在开环情况下一定工作在非线性区( )(9 )只要引入正反馈，电路就会产生正弦波振荡( )(10)直流稳压电源中的滤波电路是低通滤波电路。
( )二、选择填空(10分)(1)________________________________________________________ 为了减小输出电阻，应在放大电路中引入_______________________________ ;为了稳定静态工作点，应在放大电路中引入____________________ 。
(A)电流负反馈(B)电压负反馈 (。
直流负反馈(D交流负反(2) RC 串并联网络在f fo -----------------时呈。
2 RC (A )感性(B )阻性 (C )容性(3) ___________________________________________ 通用型集成运放的输入级多采用 __________________________________________ 。
(A )共基接法(B )共集接法 (C )共射接法 (D )差分 接法(4) 两个B 相同的晶体管组成复合管后，其电流放大系数约为 ______________ 。
(A ) B (B ) B 2 (C ) 2B (D 1 + B(5) 在(A )、( B )、( C )三种电路中输出电阻最小的电路三、(5分)图示电路中二极管为理想二极管，请判断它是否导通，并四、(10分)在图示电路中，已知晶体管静态时B-E 间电压为U B EQ电流放大系数为B ，B-E 间动态电阻为r be 。
模拟电子技术基础试卷一附答案一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。
（a）（b）二.（10分）放大电路如图所示。
已知：R b1=62K，R b2=15K，R s=10K，R c=3K，R e=1K，R L=3K，C1=C2=10μ，C e=220μ，V CC=+15V，β=80，V BE=0.7V。
1.说明电路属于何种组态，画出该电路的直流通路；（5分）2.计算该电路的静态工作点。
（5分）3.画小信号等效电路，求电压放大倍数，输入电阻，输出电阻。
4.说明电路属于何种组态，三.（18分）放大电路如图所示。
已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。
1.画出其小信号模型等效电路。
（4分）2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。
（10分）3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。
（4分）四.（12分）反馈放大电路如图示。
1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。
（4分）2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。
并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）（a ） （b ）五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。
1.求出电路（a ）的输出电压。
（4分）2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）（a ） （b ）六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要求在电路中应标出i V ，oV ，fV 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。
模拟电子技术基础试卷一及参考答案（总分150分）一、选择题（本大题10个小题，每小题4分，共40分。
在每小题给岀的四个选项中, 只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。
）1.用万用表的RX100档测得某二极管的正向电阻阻值为500Q,若改用RXlk档，测量同一二极管，则其正向电阻值（）a.增加b.不变c.减小d.不能确定2.某三极管各电极对地电位如图2所示，由此可判断该三极管（）a.处于放大区域b.处于饱和区域c.处于截止区域d.已损坏图23.某放大电路在负载开路吋的输出电压为6V,当接入2kG负载后，其输出电压降为4V,这表明该放大电路的输出电阻为（）a. 10kQb. 2kQc. lkQd. 0.5kQ4.某放大电路图4所示.设V CC»V BE,L CEO"0,则在静态时该三极管处于（）a.放大区b.饱和区c.截止区d.区域不定5.图5所示电路工作在线性放大状态，设R「RMR L,则电路的电压增益为（）g"尺a. b. 1 + gnA C. 一弘尺； d. 一庄/弘6. 图5屮电路的输入电阻&为（ a.Rg+（l?jj//7?g2） c. RJRjlR 立7. 直流负反馈是指（）a.存在于RC 耦合电路小的负反馈c.总流通路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（） a.输入信号所包含的干扰和噪声c.反馈环外的干扰和噪声 9. 在图9所示电路屮，A 为理想运放，a. -2.5Vb. -5V图910. 在图10所示的单端输出羌放电路中，若输入电压△5尸80诃，二60mV,则差模输入电压为（）a. 10mVb. 20mVc. 70mVd. 140mV—nu^— — 1 R 1LICH;Rd rnHX ・ R c--4P_1T- o +Vcc Vo） b. /?g.//（/?g]+/?g2） d. [R g +（心〃他b.放人直流信号时才有的负反馈 d.只存在于直接耦合电路中的负反馈b.反馈环内的十扰和噪声d.输出信号中的干扰和噪声 则电路的输出电压约为（）c. -6.5Vd. -7.5V图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。
模拟电子技术基础试卷一附答案
一．（10分）设二极管采用恒压降模型且正向压降为0.7V，试判断下图中各二极管是否导通，并求出图（a）电路在v i=5sinωt V时的输出v o波形以及图（b）电路的输出电压V o1。
（a）
（b）
二.（10分）放大电路如图所示。
已知：
R b1=62K，R b2=15K，R s=10K，R c=3K，
R e=1K，R L=3K，C1=C2=10μ，C e=220μ，
V CC=+15V，β=80，V BE=0.7V。
1.说明电路属于何种组态，
画出该电路的直流通路；（5分）
2.计算该电路的静态工作点。
（5分）
3.画小信号等效电路，求电压放大倍数，输入
电阻，输出电阻。
4.说明电路属于何种组态，
三.（18分）放大电路如图所示。
已知C足够大，场效应管的参数g m=0.8ms，R2=6.8KΩ，三极管的参数β=50，r be=0.5K，R3=90KΩ，R4=10KΩ，R5=4KΩ，R6=1.5KΩ，R L=4KΩ。
1.画出其小信号模型等效电路。
（4分）
2.计算电路的电压放大倍数A v、输入电阻R i和输出电阻R o。
（10分）
3.若R s=10K时，计算源电压放大倍数A vs，说明R6对电路频率响应的影响。
（4分）
四.（12分）反馈放大电路如图示。
1.判断各电路中级间交流反馈的极性（要求在图上标出反馈极性）。
（4分）
2.对于级间交流反馈为负反馈的电路，进一步判断反馈的类型，同时按深度负反馈的条件估算电路的闭环电压增益（写出表达式）。
并简单说明电路对输入电阻，输出电阻的影响，对信号源内阻有什么要求？（8分）
（a ） （b ）
五.（10分）集成运算放大器构成的运算电路如图示，求电路的输出电压。
1.求出电路（a ）的输出电压。
（4分）
2.在电路（b ）中，设t =0时v c =0，此时加入v i =1V ，求t =40ms 时v o =？（6分）
（a ） （b ）
六.（10分）电路如图所示，试用相位平衡条件判断哪个能振荡，哪个不能振荡（要
求在电路中应标出i V ，o V ，f V 以及它们的瞬时极性）？对能振荡的电路写出振荡频率的表达式。
（a ）
（b ）
七.（10分）比较器电路如图所示，设运放是理想器件。
1.求门限电压值V th，并画出比较器的电压传输特性
v o=f(v i)。
（6分）
2.画出输入为v i=6sin(w t)V的正弦信号所对应的输出电
压波形，并标出输出幅值。
（4分）
八.（10分）直流稳压电源如图所示。
已知：v i=20sinωt
（V），V Z=5.3V，R2=200Ω，R3=R1=400Ω，V BE=0.7V，
C1=2000μf。
求：
1.V1值。
（2分）
2.Vo的输出范围。
（5分）
3.试述电路中T1、T2和DZ的作用。
（3分）
九.（10分）差动放大电路如图所示。
已
知：R C=R L=10kΩ，R E=5kΩ，R B1=R B2=4k
Ω，+V CC=+12V，
-V EE=-12V。
设T1、T2的β相等均为50，
r be均为1kΩ。
求：
1.画出差模信号和共模信号的交流通路；
（4分）
2.求出差模电压放大倍数A vd和共模电压
放大倍数A vc；（4分）
3.计算K CMR。
（2分）
《模拟电子技术基础》A试卷答
案及评分标准
一、（10分）
解：（a）v i≥0.7V，D导通，v o=0.7V；v i<0.7V，D截止，v o=v i。
（4分）
输出波形如下：（2分）
（b ）D2导通，D1截止，Vo1=（-3+0.7）=-2.3V 。
（4分） 二、（10分）
解：1.共发射极放大电路（2分），直流通路见右图。
（3分） 2.Q 点：
V .V R R R V CC b2b1b2B 9221515
6215
=⋅+=⋅+≈
（2分）
mA .R V V I I e
BE
B E
C 222=-=≈（1分） mA .I I C
B 0280=β
=
（1分） V .)(.)R R (I V R I R I V V e c C CC e E c C CC CE 1261322215=+-=+-≈--=（1分） V R R I V R I R I V V 4.8)6.33(115)(e c C CC e E c C CC CE =+⨯-=+-≈--= (1分)
（3）微变等效电路图
(4)求电压放大倍数A v 、输入电阻和输出电阻; A v =-βR C ∕r be =(50×3)∕1.6=-94
r be =300+(1+β)26（mV ）∕I E (mA)=1.6 ( kΩ) Ri=R b1//R b2// r be =60//24//1.6≈1.6 ( kΩ) R O =R C =3( kΩ)
三、（18分）
解：1.小信号模型等效电路（4分）
2.电压放大倍数A v 、输入电阻R i 和输出电阻R o ： 第二级的输入电阻为i2R =R 3//R 4//[r be +（1+ß）R 6]=8.06K
第一级的电压增益：=v1
A -（R 2//R i2）g m =-3.8*0.8=-2.95（2分） 第二级的电压增益：=β++⋅β-=6
be L 5v2
R )(r )R //R (A 1 -1.3（2分） 总的电压增益：v2
v1v A A A ⋅==3.835（2分） 输入电阻R i ：1i
i i R I V
R == =10M （2分）
输出电阻R o ：o R = R 5= 4K （2分）
3.源电压放大倍数A vs ：=⨯+=+= 3.83510000
1010000A R R R A v
s i i
vs
3.83（2分） R 6引入电流串联负反馈，所以电路的频带会变宽。
（2分）
四、（12分）
解:1.(a)负反馈（2分） (b)正反馈（2分） 2.电压串联负反馈（2分）
o f V V V F =f e e R R R +=11（2分） i o VF V V A =V
1F =11e f R R +=（1分） 使输入电阻增加（1分），输出电阻减小（1分），要求信号源内阻越小
越好（1分）。
五、（10分） 解:(a) V )(v R R v )R R (v i f i f o 3110
10
210101111
21
=⨯-⨯+
=-
+
=（4分）
(b)
V (t)dt v C R
1(t)v
R R (t)v i 1i 1f o 310401011020112020363-=⎥⎦⎤⎢⎣⎡⨯⨯⨯⨯⨯+⨯-=⎥⎦
⎤⎢⎣⎡+-=--⎰ （6分）
六、（10分） 解：
（a ） （b ）
满足相位平衡条件，能振荡（3分） 不满足相位平衡条件，不能振荡（3分） 振荡频率为：RC
f π21
=
（4分） 七、（10分）
解：1.门限电压：
V v R R R V o T 3621
212=⨯=+=+（2分） V )(v R R R V o T 362
1
212-=-⨯=+=
-（2分） 电压传输特性曲线：（2分） 2.输出电压波形（2分），标出幅值（2分）
八、（10分）
解：1.1820/1.42.12V .1V1I ≈⨯==V （2分） 2.o 3
213
2Z BE2B2V R R R R R V V V ⨯+++=
+=
103).57.0(400200400
200400)V V (R R R R R V Z BE232321omin =+⨯+++=+⨯+++=V （2.5分）
15)3.57.0(400
400
200400)V V (R R R R V Z BE23321omax =+⨯++=+⨯++=
V （2.5分） 所以，15V V 10V o ≤≤。
3.T1为调整管（1分）；T2构成直流放大，对输出电压取样放大（1分）；DZ 为放大器提供基准电压（1分）。
九、（10分）
解：1.差模信号交流通路（2分） 共模信号交流通路（2分）
2.差模电压放大倍数A vd ：251)
2(4)
101010
10(
50)
r 2(R )
R //R (A be1B1L C vd
-=++⨯⨯-
=+β-= （2分） 共模电压放大倍数A vc ：243.0]
R )1(2r R [2)R //R (A E be1B1L C vc
-=β+++β-= （2分） 3.9.102243.025
A A K vc
