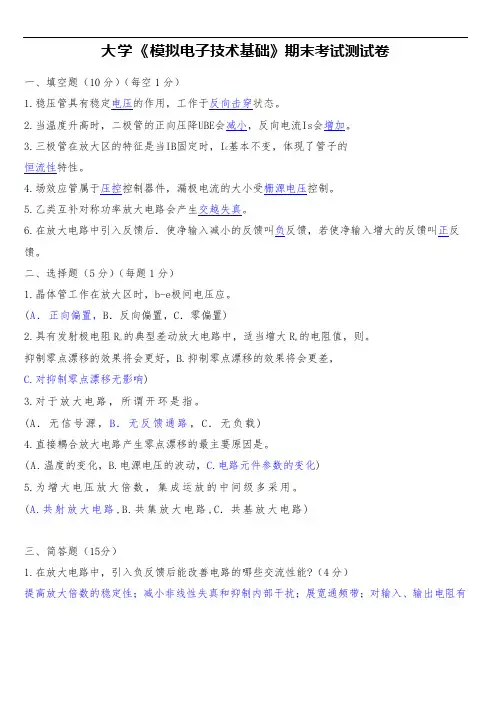

大学《模拟电子技术基础》期末考试测试卷一、填空题(10分)(每空1分)1.稳压管具有稳定电压的作用,工作于反向击穿状态。
2.当温度升高时,二极管的正向压降UBE会减小,反向电流Is会增加。
3.三极管在放大区的特征是当IB固定时,I C基本不变,体现了管子的恒流性特性。
4.场效应管属于压控控制器件,漏极电流的大小受栅源电压控制。
5.乙类互补对称功率放大电路会产生交越失真。
6.在放大电路中引入反馈后.使净输入减小的反馈叫负反馈,若使净输入增大的反馈叫正反馈。
二、选择题(5分)(每题1分)1.晶体管工作在放大区时,b-e极间电压应。
(A.正向偏置,B.反向偏置,C.零偏置)2.具有发射极电阻R e的典型差动放大电路中,适当增大R e的电阻值,则。
抑制零点漂移的效果将会更好,B.抑制零点漂移的效果将会更差,C.对抑制零点漂移无影响)3.对于放大电路,所谓开环是指。
(A.无信号源,B.无反馈通路,C.无负载)4.直接耦合放大电路产生零点漂移的最主要原因是。
(A.温度的变化,B.电源电压的波动,C.电路元件参数的变化)5.为增大电压放大倍数,集成运放的中间级多采用。
(A.共射放大电路,B.共集放大电路,C.共基放大电路)三、简答题(15分)1.在放大电路中,引入负反馈后能改善电路的哪些交流性能?(4分)提高放大倍数的稳定性;减小非线性失真和抑制内部干扰;展宽通频带;对输入、输出电阻有影响2.差动放大电路主要分为两大类,分别是哪两大类?(2分)恒流源式;长尾式3.在多级放大电路中,对输入电阻、输出电阻的要求是什么?(2分)输入电阻高;输出电阻低4.判断图中所示电路中是否引入了交流负反馈;若引入了交流负反馈,则判断是哪种组态的负反馈。
(3分)是电压/并联负反馈5.直流稳压电源由哪几部分组成?(4分)变压器、整流电路、滤波电路、稳压电路四、计算题1.(10分)在所示电路中,已知V C C=16V,R L=4Ω,T1和T2管的饱和管压降│U C E S│=2V,输入电压足够大。
模拟电子技术基础期末试题单项选择题1.当半导体二极管施加正向电压时,有()a、大电流和小电阻B、大电流和大电阻C、小电流和小电阻D、小电流和大电阻2。
当PN结正向偏置时,其内部电场为()a、削弱b、增强c、不变d、不确定3、半导体稳压二极管正常稳压时,应当工作于()a、反向偏置击穿状态B、反向偏置非击穿状态C、正向偏置导通状态D、正向偏置非导通状态4。
P型半导体是通过在本征半导体中掺杂()而形成的。
a、3价元素b、4价元素c、5价元素d、6价元素5、pn结v―i特性的表达示为()vd/vtvdi?i(e?1)i?i(e?1)dsdsa、b、vd/vti?艾莉?1d、身份证?EVD/vtsc、D6、多级放大电路与每个单级放大电路相比,其通带()a、宽B、窄C、不变D,独立于每个单级放大电路7、某放大电路在负载开路时的输出电压为4v,接入12kω的负载电阻后,输出电压降为3v,这说明放大电路的输出电阻为()a、10kωb、2kωc、4kωd、3kω8。
三极管在放大状态下工作的条件是()a、发射结正偏,集电结反偏b、发射结正偏,集电结正偏c、发射结反偏,集电结正偏d、发射结反偏,集电结反偏9、三极管电流源电路的特点是()a、恒输出电流、大直流等效电阻、小交流等效电阻B、恒输出电流、小直流等效电阻、大交流等效电阻C、恒输出电流、小直流等效电阻、小交流等效电阻D、恒输出电流、大直流等效电阻、大交流等效电阻10、画三极管放大电路的小信号等效电路时,直流电压源vcc应当()a、短路b、开路c、保留不变d、电流源11.对于发射极电阻为re的共发射极放大器电路,在并联交流旁路电容器CE后,电压放大系数将()a,减小B,增大C,保持不变D并变为零12、有两个放大倍数相同,输入电阻和输出电阻不同的放大电路a和b,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得a放大器的输出电压小,这说明a的()a、输入电阻大b、输入电阻小c、输出电阻大d、输出电阻小13.为了使高内阻信号源和低阻负载良好配合,在信号源和低阻负载之间连接()a、公共发射极电路B、公共基极电路C、公共集电极电路D、公共集电极公共基极串联电路14和NPN三极管的输出特性曲线。

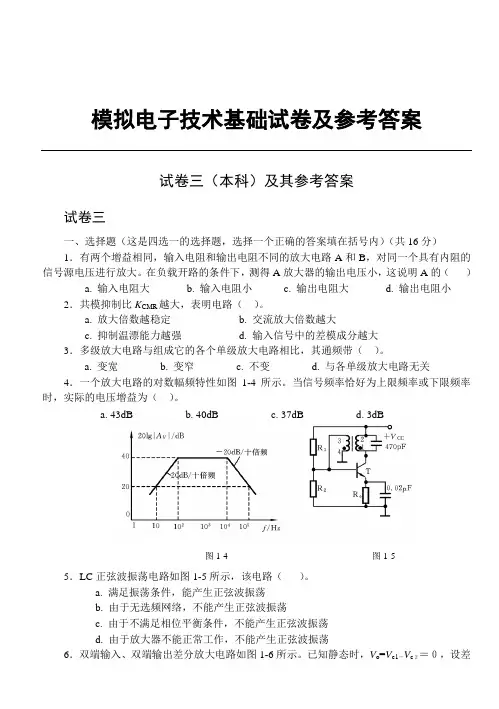

模拟电子技术基础试卷及参考答案试卷三(本科)及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd =A ,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。
《模拟电子技术》期末考试试卷12010.05班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一.填空(25分)(1)本征硅中若掺入五价元素的原子,则多数载流子应是 电子 ,掺杂越多,则其数量一定越 多 ,相反,少数载流子应是 空穴 ,掺杂越多,则其数量一定越 少 。
(2)把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
(3)当PN 结外加正向电压时,PN 结内多子 扩散 形成较大的正向电流。
(4)硅二极管的导通电压值约为 0.6V ,锗二极管的导通电压约为 0.2V 。
(5)晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
(6)对于由三极管组成的放大电路而言,就其输入回路和输出回路的公共端不同,可以组成 共基、 共射 、 共集电 三种组态。
(7)放大电路的频率特性是指 放大倍数值 随信号频率而变,称为 幅频特性,而输出信号与输入信号的 相位差 随信号频率而变,称为 相频 特性。
(8)假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、,那么多级放大电路的放大倍数uA = un u u A A A (21)(9)要使电路产生稳定的振荡,必须满足 振幅平衡 和 相位平衡 两个条件。
(10)小功率直流电源一般由四部分组成,分别是 电源变压器 、 整流 、 滤波和稳压电路。
二.选择题(每题2分,共20分)(1)为了减小输出电阻,应在放大电路中引入 ; 。
(A )电流负反馈 (B ) 电压负反馈 (C ) 直流负反馈 (D )交流负反馈(2)RC 串并联网络在RC f f π210==时呈 。
(A )感性 (B ) 阻性 (C )容性 (3)通用型集成运放的输入级多采用 。
(A )共基接法 (B )共集接法 (C )共射接法 (D ) 差分接法 (4)两个β相同的晶体管组成复合管后,其电流放大系数约为 。
模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
217、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
模电期末考试试题及答案模拟电子技术期末考试试题一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点?A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是:A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是:A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题(每空2分,共20分)6. 运算放大器的_________端是虚拟地,即电压为0V。
7. 电压跟随器的特点是_________,输出阻抗小。
8. 一个理想的电压源的内阻是_________。
9. 模拟乘法器常用于实现_________和_________。
10. 波形发生器电路可以产生_________、_________、_________等波形。
三、简答题(每题10分,共30分)11. 解释什么是差分放大器,并简述其主要优点。
12. 描述一个基本的RC低通滤波器的工作原理。
13. 什么是振荡器?请列举至少两种常见的振荡器类型。
四、计算题(每题15分,共30分)14. 给定一个共射放大电路,其静态工作点为VB=10V,VC=20V,VE=5V,β=100。
假设晶体管的饱和压降VBE=0.7V,计算该电路的静态工作电流IE。
15. 设计一个简单的RC低通滤波器,要求截止频率为1kHz,输入信号频率为10kHz,计算所需的电阻和电容值。
答案:一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗,低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路,它能够放大两个输入端之间的差值信号,而抑制共模信号。
《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体,加入元素可形成P型半导体。
A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时,发射结电压和集电结电压应为。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、(2)当温度升高时,二极管的反向饱和电流将。
A. 增大B. 不变C. 减小5、U GS=0V时,能够工作在恒流区的场效应管有。
A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。
A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。
A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的,共模信号是两个输入端信号的。
A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e,将使电路的。
A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下,若引入反馈后,则说明引入的反馈是负反馈。
A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小11、交流负反馈是指。
A.阻容耦合放大电路中所引入的负反馈B.只有放大交流信号时才有的负反馈C.在交流通路中的负反馈12、功率放大电路的转换效率是指。
A.输出功率与晶体管所消耗的功率之比B.最大输出功率与电源提供的平均功率之比C.晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。
A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。
A. 调整管工作在开关状态B. 输出端有LC 滤波电路C. 可以不用电源变压器二、判断下列说法是否正确,正确的用“√”错误的“×”表示判断结果填入下表内。
模拟电子技术基础试卷及答案一、填空(18分)1.二极管最主要的特性是2.如果变压器二次(即副边)电压的有效值为V,桥式整流后(不滤波)的输出电压为,经过电容滤波后为,二极管所承受的最大反向电压为 14 V。
3.差分放大电路,若两个输入信号uI1 uI2,则输出电压,uOu I1=100μV,u I2=80μV则差模输入电压uId μV;共模输入电压uIcV。
4.在信号处理电路中,当有用信号频率低于10 Hz时,可选用滤波器;有用信号频率高于10 kHz时,可选用高通滤波器;希望抑制50 Hz的交流电源干扰时,可选用带阻滤波器;有用信号频率为某一固定频率,可选用带通滤波器。
5.若三级放大电路中Au1 Au2 30 dB,Au3 20 dB,则其总电压增益为dB,折合为4倍。
6.乙类功率放大电路中,功放晶体管静态电流ICQPDC=效率在理想情况下,可达到 78.5% ,但这种功放有交越失真。
7.集成三端稳压器CW7915的输出电压为V。
二、选择正确答案填空(20分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是( A )。
A.NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管2.某场效应管的转移特性如图所示,该管为( D )。
A.P沟道增强型MOS管 B、P沟道结型场效应管 C、N沟道增强型MOS管 D、N沟道耗尽型MOS管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。
A.输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大4.在图示电路中,Ri 为其输入电阻,RS 为常数,为使下限频率fL 降低,应( D )。
A.减小C,减小Ri B. 减小C,增大RiC. 增大C,减小 RiD. 增大C,增大 Ri 5.如图所示复合管,已知V1的β1 = 30,V2的β2 = 50,则复合后的β约为( A )。
模拟电子技术基础期末考试试题及答案一、选择题1. 下列选项中,哪种元器件可以将一个信号的幅度提高到较高水平?A. 电感B. 二极管C. 发射管D. 收音机答案:C. 发射管2. 以下哪个不是模拟电子技术中常见的电子元器件?A. 电阻B. 电容C. 电子管D. 电池答案:D. 电池3. 在模拟电子技术中,下面哪个元器件常用于放大电压信号?A. 开关B. 反射器C. 放大器D. 混频器答案:C. 放大器4. 下面哪个元器件可以将直流电信号转换成交流电信号?A. 容器B. 反射器C. 变压器D. 调制器答案:D. 调制器5. 在模拟电子技术中,以下哪个元器件常用于对电流进行控制?A. 电流计B. 混频器C. 电容D. 二极管答案:D. 二极管二、填空题6. 电阻的单位是________。
答案:欧姆(Ω)7. 二极管有两个基本电极,分别是阳极(A)和________。
答案:阴极(K)8. 在放大器中,输入信号的强度被放大器增大到预期的输出水平,这个功能叫做________。
答案:放大9. 电容存储的电荷量与其电压的关系是________。
答案:线性关系10. 以下哪个元器件可以将交流信号转换成相同频率的直流信号?答案:整流器三、解答题11. 请简要阐述电子管的工作原理及其在模拟电子技术中的应用。
答案:电子管是一种由真空或带有特殊气体的封闭空间中的电子流控制器件。
电子管工作原理基于热电子发射和电子聚焦的原理,通过在电子管中加入电场和磁场,可以控制电子流的流动和放大信号。
在模拟电子技术中,电子管经常用于放大电压信号。
它具有高放大系数和低噪声的特点,因此在音频放大器、射频放大器等方面得到广泛应用。
同时,电子管还常用于整流、调制和混频等电路中。
12. 请列举并简要介绍两种常见的放大器类型。
答案:两种常见的放大器类型分别是:a. 甲类放大器:甲类放大器是一种线性放大器,输出信号的整个周期都以较小的偏置电流进行放大,即电流在整个传输特性曲线上运行。
河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题(每空1分,共10分)( A )1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。
A. 共射电路B.共集电路.C.共基电路( C )2.选用差分放大电路的原因是。
A.稳定放大倍数B.提高输入电阻C.克服温漂( A )3.若要实现电流—电压转换电路,应引入。
A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈( A )4.二极管外加正向电压时处于_______状态。
A.导通B.放大C.截止( A )5.正弦波振荡电路必须由以下四个部分组成:放大电路、、正反馈网络和稳幅环节。
A.选频网络B.消除失真电路C.负反馈网络D.滤波环节( C )6.直流稳压电源中滤波电路的目的。
A.将高频变为低频B.将交流变为直流C.减小脉动,使输出电压平滑( B )7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V,则该晶体管工作在状态。
A.饱和B.放大C.截止( C )8.直流负反馈是指:。
A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈( D )9.对于放大电路,所谓开环是指。
A.无负载B.无信号源C.无电源D.无反馈通路( D )10.集成运算放大器实质上是一个具有高电压放大倍数电路。
A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷,共( 6 )页,第( 1 )页模拟电子技术A 卷,共( 6 )页,第( 2 )页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题(共10分)1.(请在括号中标明“√”或“×”;每空1分,共5分)( √ )1)阻容耦合多级放大电路各级Q 点相互独立,它只能放大交流信号。
模拟电子技术基础试卷及参考答案试卷三(本科)及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd =A ,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mVb. 1000 mVc. 250 mVd. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。
《模拟电子技术基础》期末考试试题一、填空题(每空2.5分,共25分)1.电压负反馈稳定的输出量是__________,使输出电阻__________。
2.差分电路能够放大__________信号,抑制__________信号。
3.集成运算放大电路的理想化条件:A od= ,r id= 。
4.差分电路的两个输入端电压分别为U i1=2.00V,U i2=1.98V,则该电路的差模输入电压U id 为V,共模输入电压U ic为V。
5.差动放大器主要是利用电路结构的特性来减少零点漂移的。
6.多级放大电路各级之间的连接称为。
二、单项选择题(每小题2分,共20分)1.二极管两端电压大于电压时,二极管才导通。
A、击穿电压B、死区C、饱和D、夹断电压2.两个β相同的晶体管组成复合管后,其电流放大系数约为。
A、βB、β2C、2βD、1+β3.杂质半导体中,多数载流子的浓度主要取决于。
A、杂质浓度B、温度C、输入D、电压4.放大器对不同频率分量呈现的增益不相等造成的失真叫。
A、饱和失真B、截止失真C、幅频失真D、相频失真5.晶体三极管属于控制器件。
A、电压B、电流C、电感D、电容6.运算放大器电路如图所示,其反馈极性和类型为。
A、串联电压负反馈B、串联电流负反馈C、并联电压负反馈D、并联电流负反馈U I7.三极管放大电路中,若Q点设置得过低,则容易产生失真。
A、电源B、饱和C、频率D、截止8.一晶体管的极限参数:P CM=150mW,I CM=100mA,U(BR)CEO=30V。
若它的工作电压U CE=10V,则工作电流I C不得超过mA。
A、15B、100C、30D、1509.续上题,若工作电压U CE=1V,则工作电流I c不得超过mA。
A、15B、100C、30D、15010.续上题,若工作电流I c=1mA,则工作电压U CE不得超过V。
A、15B、100C、30D、150三、多项选择题(每小题2.5分,共15分)1.物质按导电性能可分为。
填空题1.在常温下,硅二极管的门槛电压约为0.5V,导通后在较大电流下的正向压降约为0.7V;锗二极管的门槛电压约为_0.1_V,导通后在较大电流下的正向压降约为_0.2_V。
2、二极管的正向电阻小;反向电阻大。
3、二极管的最主要特性是单向导电性。
PN结外加正向电压时,扩散电流大于漂移电流,耗尽层变窄。
4、二极管最主要的电特性是单向导电性,稳压二极管在使用时,稳压二极管与负载并联,稳压二极管与输入电源之间必须加入一个电阻。
5、电子技术分为模拟电子技术和数字电子技术两大部分,其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术,称为模拟电子技术。
6、PN结反向偏置时,PN结的内电场增强。
PN具有具有单向导电特性。
7、硅二极管导通后,其管压降是恒定的,且不随电流而改变,典型值为0.7伏;其门坎电压V th 约为0.5伏。
8、二极管正向偏置时,其正向导通电流由多数载流子的扩散运动形成。
9、P型半导体的多子为空穴、N型半导体的多子为自由电子、本征半导体的载流子为电子—空穴对。
10、因掺入杂质性质不同,杂质半导体可为空穴(P)半导体和电子(N)半导体两大类。
11、二极管的最主要特性是单向导电性,它的两个主要参数是反映正向特性的最大整流电流和反映反向特性的反向击穿电压。
12、在常温下,硅二极管的开启电压约为0.5 V,导通后在较大电流下的正向压降约为0.7 V。
13、频率响应是指在输入正弦信号的情况下,输出随频率连续变化的稳态响应。
15、N型半导体中的多数载流子是电子,少数载流子是空穴。
16、按一个周期内一只三极管的导通角区分,功率放大电路可分为甲类、乙类、甲乙类三种基本类型。
17、在阻容耦合多级放大电路中,影响低频信号放大的是耦合和旁路电容,影响高频信号放大的是结电容。
18、在NPN三极管组成的基本共射放大电路中,如果电路的其它参数不变,三极管的β增加,则I BQ增大,I CQ增大,U CEQ减小。
模拟电子技术基础期末试卷及参考答案一、选择题(本大题共10道小题,每小题2分,共10分。
在每小题给出的四个备选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内)1.利用微变等效电路可以计算晶体三极管放大电路的( )。
(a) 直流参数 (b) 交流参数(c) 静态工作点 (d) 交流和直流参数2.整流电路的主要目的是将( )。
(a) 交流信号变成直流信号 (b) 直流信号变成交流信号(c) 正弦波变成方波 (d) 高频信号变成低频信号3.若要设计一个振荡频率在kHz 1~Hz 100范围内可调的正弦波振荡电路,则应采用最为合适的振荡电路为( )正弦波振荡电路。
(a) RC 型 (b) LC 型(c) 石英晶体 (d) 555G 5 4.在放大电路中,场效应管应工作在( )。
(a) 可变电阻区 (b) 饱和区(c) 截止区 (d)击穿区5 .阻容耦合放大电路的直流负载线与交流负载线的关系为( )。
(a ) 不会重合 (b )一定会重合 (c ) 平行 (d )有时会重合 6.功率输出级电路如题1.6图所示,已知V sin 102i t u ω=,V 18=CC V ,Ω=8L R 则电路的输出功率约为( )。
(a) 12.5W (b) 25W(c) 50W (d) 100W 题1.6图7.电路如题1.7图所示,122R R =,Ω=k 3R ,μF 047.0=C ,该电路能输出( )。
(a) 1.13kHz 方波 (b) 1.13kHz 三角波(c) 520Hz 正弦波 (d) 1.13kHz 正弦波 8. 共模抑制比CMR K 越大,表明电路( )。
放大倍数越稳定(b) 交流放大倍数越大(c) 抑制温漂的能力越强(d) 输入信号中的差模成份越大9.为了抑制零点漂移,集成运放的输入级一般采用( )。
(a) 共射极放大电路 (b) 共集电极放大电路(c )共基极放大电路 (d) 差动放大电路 题1.7图 10 .题1.10图所示电路的负载L R 中所获得的电流=L I ( )。
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度/反向)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷大),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(直流)负反馈,为了稳定交流输出电流采用(电流)负反馈。
9、负反馈放大电路和放大倍数AF=(A/((1+AF) ),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=(1+AF )BW,其中BW=(fH–fL ),(1+AF )称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为(共模)信号,而加上大小相等、极性相反的两个信号,称为(差模)信号。
12、为了消除乙类互补功率放大器输出波形的(交越)失真,而采用(甲乙)类互补功率放大器。
13、OCL电路是(双)电源互补功率放大电路;OTL电路是(单)电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(小于近似等于1 ),输入电阻(大),输出电阻(小)等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制(零点)漂移,也称(温度)漂移,所以它广泛应用于(集成)电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(调幅),未被调制的高频信号是运载信息的工具,称为(载波信号)。
17、模拟乘法器输出与输入的关系式是U0=(KUxUy ),电路符号是()。
《模拟电子技术》期末考试试卷1班级_ ______ 姓名___ ___ 分数___一.填空(25分)(1)本征硅中若掺入五价元素的原子,则多数载流子应是 ,掺杂越多,则其数量一定越 ,相反,少数载流子应是 ,掺杂越多,则其数量一定越 。
(2)把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 特性。
(3)当PN 结外加正向电压时,PN 结内多子 形成较大的正向电流。
(4)硅二极管的导通电压值约为 ,锗二极管的导通电压约为 。
(5)晶体三极管作开关应用时一般工作在输出特性曲线的 区和 区。
(6)对于由三极管组成的放大电路而言,就其输入回路和输出回路的公共端不同,可以组成 、 、 三种组态。
(7)放大电路的频率特性是指 随信号频率而变,称为 特性,而输出信号与输入信号的 随信号频率而变,称为 特性。
(8)假设n 级放大电路的每一级的放大倍数分别为un u u u A A A A ......321、、,那么多级放大电路的放大倍数u A =(9)要使电路产生稳定的振荡,必须满足 和 两个条件。
(10)小功率直流电源一般由四部分组成,分别是 、 、 和 。
二.选择题(每题2分,共 分)(1)为了减小输出电阻,应在放大电路中引入 ;为了稳定静态工作点,应在放大电路中引入 。
(A )电流负反馈 (B ) 电压负反馈 (C ) 直流负反馈 (D )交流负反馈(2)RC 串并联网络在RC f f π210==时呈 。
(A )感性 (B )阻性 (C )容性 (3)通用型集成运放的输入级多采用 。
(A )共基接法 共集接法 (C )共射接法 (D )差分接法(4)两个β相同的晶体管组成复合管后,其电流放大系数约为 。
(A )β (B ) β2 (C )2β (D )1+β(5)在(A )、(B )、(C )三种电路中输出电阻最小的电路是 ;既能放大电流,又能放大电压的电路是 。
(A )共基放大电路 (B ) 共集放大电路 (C ) 共射放大电路 (6)当NPN 型晶体管工作在放大区时,各极电位关系为uCuBuE 。
《模拟电子技术》期末考试试卷1班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一.填空(25分)(1)本征硅中若掺入五价元素的原子,则多数载流子应是 电子 ,掺杂越多,则其数量一定越 多 ,相反,少数载流子应是 空穴 ,掺杂越多,则其数量一定越 少 。
(2)把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
(3)当PN 结外加正向电压时,PN 结内多子 扩散 形成较大的正向电流。
(4)硅二极管的导通电压值约为 0.6V ,锗二极管的导通电压约为 0.2V 。
(5)晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
(6)对于由三极管组成的放大电路而言,就其输入回路和输出回路的公共端不同,可以组成 共基、 共射 、 共集电 三种组态。
(7)放大电路的频率特性是指 放大倍数值 随信号频率而变,称为 幅频特性,而输出信号与输入信号的 相位差 随信号频率而变,称为 相频 特性。
(8)假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、,那么多级放大电路的放大倍数uA = un u u A A A (21)(9)要使电路产生稳定的振荡,必须满足 振幅平衡 和 相位平衡 两个条件。
(10)小功率直流电源一般由四部分组成,分别是 电源变压器 、 整流 、 滤波和稳压电路。
二.选择题(每题2分,共20分)(1)为了减小输出电阻,应在放大电路中引入 ; 。
(A )电流负反馈 (B ) 电压负反馈 (C ) 直流负反馈 (D )交流负反馈(2)RC 串并联网络在RC f f π210==时呈 。
(A )感性 (B ) 阻性 (C )容性 (3)通用型集成运放的输入级多采用 。
(A )共基接法 (B )共集接法 (C )共射接法 (D ) 差分接法 (4)两个β相同的晶体管组成复合管后,其电流放大系数约为 。
模拟电子技术基础试卷及参考答案试卷三(本科)及其参考答案试卷三一、选择题(这是四选一的选择题,选择一个正确的答案填在括号内)(共16分)1.有两个增益相同,输入电阻和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下,测得A放大器的输出电压小,这说明A的()a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2.共模抑制比K CMR越大,表明电路()。
a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3.多级放大电路与组成它的各个单级放大电路相比,其通频带()。
a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4.一个放大电路的对数幅频特性如图1-4所示。
当信号频率恰好为上限频率或下限频率时,实际的电压增益为()。
a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55.LC正弦波振荡电路如图1-5所示,该电路()。
a. 满足振荡条件,能产生正弦波振荡b. 由于无选频网络,不能产生正弦波振荡c. 由于不满足相位平衡条件,不能产生正弦波振荡d. 由于放大器不能正常工作,不能产生正弦波振荡6.双端输入、双端输出差分放大电路如图1-6所示。
已知静态时,V o=V c1-V c2=0,设差模电压增益100vd=A ,共模电压增益mV 5V mV,10,0i2i1c ===V A V ,则输出电压o V 为( )。
a. 125mV b. 1000 mV c. 250 mV d. 500 mV图1-6 图1-77.对于图1-7所示的复合管,假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流,则复合管的穿透电流CEO I 为( )。
a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8.某仪表放大电路,要求R i 大,输出电流稳定,应选( )。
课程名称 模拟电子技术基础 考核类型 考试 1 卷 考试形式 闭卷 答题时间 120 分钟 考试性质 期末
一、选择题:(本大题共11小题,其中10、11
小题为选做题,15级选做第10题,16级选做第11题,每小题3分,共30分)
1.N 型半导体是在本征半导体中加入以下物质形成的( )。
A .电子 B .空穴 C .三价硼元素 D .五价磷元素 2. PN 结加正向电压时,其效果是( )。
A .使内电场增强
B .使空间电荷区加宽
C .使漂移容易进行
D .使扩散容易进行 3. 温度升高时,三极管的极间反向电流将( )。
A .增大 B. 减小 C. 不变 D. 无法确定
4.差分放大电路中,共模抑制比K CMR 越大表明电路( )。
A .放大倍数越稳定 B .交流放大倍数越大 C .抑制温漂越强 D .输入信号中差模成分越大 5.在负反馈放大电路中,若AF=-1,则电路将处于( )。
A .开环状态 B .深度闭环状态 C .自激状态 D .无法确定 6. 为稳定静态工作点,应选用的负反馈组态是( )。
A. 交流负反馈 B. 直流负反馈
C. 电压负反馈
D. 电流负反馈
7. 工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是,前者的运放通常工作在( )
A .开环或正反馈状态
B .深度负反馈状态
C .放大状态
D .线性工作状态 8. 若发现电路出现饱和失真,则为消除失真可将( )
A .R b 减小
B .V cc 减小
C .R c 减小
D .R w 减小 9.方波通过积分电路后的输出波形是( )。
A. 三角波
B. 锯齿波
C. 尖顶波
D. 正弦波
10. 电路如图所示,已知集成运放为理想运放,最大输出电压幅值为
V 14±,若Ω=K R 101,Ω=K R 1002,当
V 1I =u ,2R 开路时,则输出o u 为( )。
A .1V
B .+14V
C .0V
D .-14V 11. 整流的目的是( )。
A. 将交流变为直流
B. 将高频变为低频
C. 将正弦波变为方波
D. 将直流变为交流 二、填空题:(本大题共5小题,每空1分,共
10分)
1. 在直接耦合放大电路中采用差分放大电路的原因是 。
2. 集成运放的实质是一个具有高放大倍数的多级耦合放大电路,内部通常包含四个组成部分,即 、 、输出级、 。
3.某晶体管放大电路中,测得三个电极的直流电位分别为12V ,3.7V ,3V ,则此管为 型, 管。
4.电流并联负反馈可以稳定放大电路的输出 ,并使输入电阻 。
5. 迟滞比较器有 个门限电压,因此在输入电压从足够低逐渐增大到足够高的过程中,其输出状态将发生 次跃变。
三、分析题:(本大题共3小题,第1题5分,
第二题10分,第三题10分,共25分)
1.电路如图所示,已知)(sin 5V t u i ω=,画出i u 和o u 的波形,并标出幅值,简述理由。
假定二极管正向导通电压0.7V 。
图3
2.实际电路中,为了使用阻值较小的电阻来得到较大的输出电压,常用下图所示的T 型网络来代替反相比例运算电路中的f R ,若电路的输入电
得分 评卷人
阻为100 k Ω,Ω==k 10042R R ,Ω=K R 13,求(1)比例系数;(2)若还是用f R 代替T 型网络,为得到同样的电压放大倍数,则f R 阻值为多少?
I
u O
u 1
R 2R 4
R 3
R 5
R A
+
-
M
3.判断图a 、b 所示的电路引入正反馈还是负反馈,若是负反馈,判断其属于四种交流负反馈中的哪一种类型,简述判断过程。
cc
V +c
R f
R s
R L
R +
-
s u o
u 1
C 2
C I
u +
-(b)
2
C 2
1
四、计算题:(本大题共3题,第1、2题10
分,第3题15分,共35分)
1.电路如图所示,已知100210===βββ。
各管的BE U 均为0.7V ,试求
1C I 的值。
2.试由集成运放设计一个负反馈放大电路,满足能减小放大电路从信号源索取的电流同时能增强带负载能力,并说明其反馈组态。
3.共射放大电路如图所示,已知100=β,Ω=k r be 1。
(1)现已测得静态管压降6=CEQ U V ,估算b R 约为多少千欧; (2)画出该电路的微变等效电路;
(3)已知负载电阻Ω=k R L 5。
若保持b R 不变,则为了使输入电压有效值
1=i U mV 时输出电压有效值250>o U mV ,则c R 至少应选取多少千欧?
一、选择题:(本大题共11小题,其中10、11小题为选做题,15级选
做第10题,16级选做第11题,每小题3分,共30分)
1.D
2.D
3.A
4.C
5.C
6.B
7.A
8.C
9.A 10.B ( 11.A)
二、填空题(本大题共5小题,10个空,每空1分,共10分)
1.抑制温漂
2.输入级、中间级、偏置级
3.NPN 、硅管
4.电流、增加
5. 2、1
三、简答分析题(本大题共4小题,每1、2小题各4分,第3题7
分,第4小题10分,共25分)
1. 解:(1)i u < 3.7V 时,D 1、D 2均截止,o u =i u ----1分 (2)i u ≥ 3.7V 时,D 2导通,D 1截止,o u = 3.7 V ----2分 (3)i u < - 3.7V 时D 1导通 D 2截止,o u = - 3.7 V ----3分
u i /u O /t
----5分
2. (1)电流参考方向如图所示,21
1i R u i I
==
I M u R R u 1
2-
= ----2分
324i i i +=
4422R i R i u o --=----4分
I o u R R R R R R u )//1(3
4
2142++-
== -102 ----6分 (2)当f R 来代替T 型网络时,电路为反相比例运算电路I f o u R
R u -=----8
分
102-=-R
R f ,Ω=M R f 04.2- ----10分
3. a 图利用瞬时极性法判断输入与反馈信号极性相同,引入负反馈
----1分
输出端:令
o u =,反馈不存在,电压负反馈; ---3分
输入端:反馈量和输入量以电压方式叠加,串联负反馈 ----5分
B 图利用瞬时极性法判断输入信号对地的极性为正,与输出电压极性
为负,净输入电流减小,引入负反馈 ---1分 输出端:令0o u =,反馈存在,电流负反馈; ----3分 输入端:反馈量和输入量以电流方式叠加,串联负反馈;
所以,属于电流串联负反馈。
------5分
四、计算题(本大题共3小题,第一题、第二题各10分,第二题15
分,共35分) 1.解:
20
100CC BE BE R V U U I A R
μ--=
= (2分)
01C C C I I I == (4分) 020221(1)
C B
R C B C C I I I I I I I βββ=+=+
=+++ (6分) 22
2C R I I ββ
ββ+=⋅++ (8分) 当(1)2ββ+时,1100C C R I I I A μ=≈= (10分)
2.解:答案不唯一,能正确画出电路得8分,判断出组态得2分。
3解:
(1) 2=-=
c
CEQ
CC CQ R U V I mA
μβ
2==
CQ
BQ I I A
Ω≈-=k I U V R BQ
BEQ
CC b 565 (3分)
(2) h 参数等效电路
(7分)
250o
u i
U A U =
>- ////5
1001
c L c u be R R R A r β
=-=-⨯ //5 2.5c R >
5c R k >Ω (15分)。
