模拟电子技术基础期末考试试题(B)

模拟电子技术基础期末试题单项选择题1.当半导体二极管施加正向电压时，有（）a、大电流和小电阻B、大电流和大电阻C、小电流和小电阻D、小电流和大电阻2。

当PN结正向偏置时，其内部电场为（）a、削弱b、增强c、不变d、不确定3、半导体稳压二极管正常稳压时，应当工作于（）a、反向偏置击穿状态B、反向偏置非击穿状态C、正向偏置导通状态D、正向偏置非导通状态4。

P型半导体是通过在本征半导体中掺杂（）而形成的。

a、3价元素b、4价元素c、5价元素d、6价元素5、pn结v―i特性的表达示为（）vd/vtvdi？i（e？1）i？i（e？1）dsdsa、b、vd/vti？艾莉？1d、身份证？EVD/vtsc、D6、多级放大电路与每个单级放大电路相比，其通带（）a、宽B、窄C、不变D，独立于每个单级放大电路7、某放大电路在负载开路时的输出电压为4v，接入12kω的负载电阻后，输出电压降为3v，这说明放大电路的输出电阻为（）a、10kωb、2kωc、4kωd、3kω8。

三极管在放大状态下工作的条件是（）a、发射结正偏，集电结反偏b、发射结正偏，集电结正偏c、发射结反偏，集电结正偏d、发射结反偏，集电结反偏9、三极管电流源电路的特点是（）a、恒输出电流、大直流等效电阻、小交流等效电阻B、恒输出电流、小直流等效电阻、大交流等效电阻C、恒输出电流、小直流等效电阻、小交流等效电阻D、恒输出电流、大直流等效电阻、大交流等效电阻10、画三极管放大电路的小信号等效电路时，直流电压源vcc应当（）a、短路b、开路c、保留不变d、电流源11.对于发射极电阻为re的共发射极放大器电路，在并联交流旁路电容器CE后，电压放大系数将（）a，减小B，增大C，保持不变D并变为零12、有两个放大倍数相同，输入电阻和输出电阻不同的放大电路a和b，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得a放大器的输出电压小，这说明a的（）a、输入电阻大b、输入电阻小c、输出电阻大d、输出电阻小13.为了使高内阻信号源和低阻负载良好配合，在信号源和低阻负载之间连接（）a、公共发射极电路B、公共基极电路C、公共集电极电路D、公共集电极公共基极串联电路14和NPN三极管的输出特性曲线。

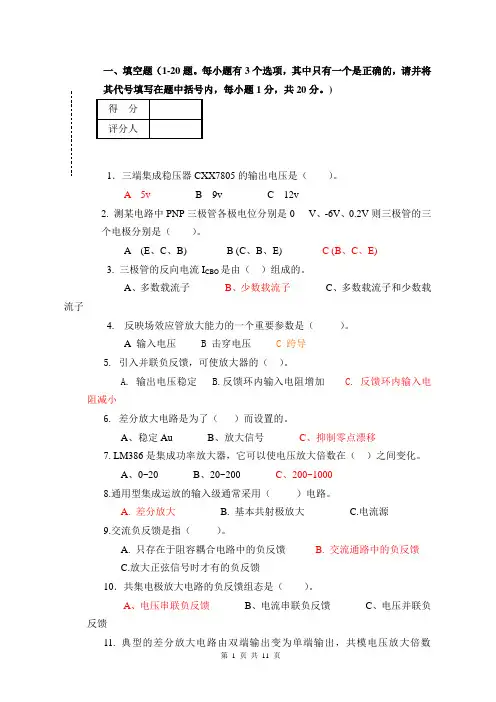

一、填空题（1-20题。

每小题有3个选项，其中只有一个是正确的，请并将其代号填写在题中括号内，每小题1分，共20分。

)1．三端集成稳压器CXX7805的输出电压是（）。

A 5vB 9vC 12v2. 测某电路中PNP三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（）。

A (E、C、B)B (C、B、E)C (B、C、E)3. 三极管的反向电流I CBO是由（）组成的。

A、多数载流子B、少数载流子C、多数载流子和少数载流子4. 反映场效应管放大能力的一个重要参数是（）。

A输入电压 B 击穿电压 C 跨导5. 引入并联负反馈，可使放大器的（）。

A. 输出电压稳定B.反馈环内输入电阻增加C. 反馈环内输入电阻减小6.差分放大电路是为了（）而设置的。

A、稳定AuB、放大信号C、抑制零点漂移7. LM386是集成功率放大器，它可以使电压放大倍数在（）之间变化。

A、0~20B、20~200C、200~10008.通用型集成运放的输入级通常采用（）电路。

A. 差分放大B. 基本共射极放大C.电流源9.交流负反馈是指（）。

A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C.放大正弦信号时才有的负反馈10．共集电极放大电路的负反馈组态是（）。

A、电压串联负反馈B、电流串联负反馈C、电压并联负反馈11. 典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（ ）。

A.变大B.变小C.不变12.某滤波器的通带增益为0A ,当0f →时，增益趋向于零；当f →∝时，增益趋向于0A ；那么，该滤波器具有（ ）特性。

A. 高通B.低通C.带通13.实际上，乙类互补推挽功放电路中的交越失真就是（ ）。

A.幅频失真B.饱和失真C.截止失真14.桥式整流电路如图1.14所示，流过二极管的平均电流为（ ）mA 。

图1.14A. 4.5B. 9 D. 14.1415．在正弦振荡电路中，能产生等幅振荡的幅度条件是（ ）。

(完整版)模电期末试题及答案-模拟电子技术-CAL-FENGHAI.-(YICAI)-Company One1《模拟电子技术基础》试卷及参考答案1、在本征半导体中加入元素可形成N型半导体，加入元素可形成P型半导体。

A. 五价B. 四价C. 三价2、稳压管的稳压区是其工作在。

A. 正向导通B.反向截止C.反向击穿3、当晶体管工作在放大区时，发射结电压和集电结电压应为。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏4、（2）当温度升高时，二极管的反向饱和电流将。

A. 增大B. 不变C. 减小5、U GS＝0V时，能够工作在恒流区的场效应管有。

A. 结型管B. 增强型MOS管C. 耗尽型MOS管6、直接耦合放大电路存在零点漂移的原因是。

A.电阻阻值有误差B.晶体管参数的分散性C.晶体管参数受温度影响D.电源电压不稳定7、选用差分放大电路的原因是。

A.克服温漂B.提高输入电阻C.稳定放大倍数8、差分放大电路的差模信号是两个输入端信号的，共模信号是两个输入端信号的。

A.差B.和C.平均值9、用恒流源取代长尾式差分放大电路中的发射极电阻R e，将使电路的。

A.差模放大倍数数值增大B.抑制共模信号能力增强C.差模输入电阻增大10、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小11、交流负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈12、功率放大电路的转换效率是指。

A．输出功率与晶体管所消耗的功率之比B．最大输出功率与电源提供的平均功率之比C．晶体管所消耗的功率与电源提供的平均功率之比13、整流的目的是。

A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波14、串联型稳压电路中的放大环节所放大的对象是。

A. 基准电压B. 采样电压C. 基准电压与采样电压之差15、开关型直流电源比线性直流电源效率高的原因是。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分)1、PN结正偏时（导通)，反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关,而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时,结电阻为（0 ）,等效成一条直线；当其反偏时，结电阻为（无穷）,等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏)，集电结（反偏)。

6、当温度升高时,晶体三极管集电极电流Ic（变小），发射结压降（不变）.7、三极管放大电路共有三种组态分别是（共基）、（共射)、( 共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联)负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F )。

10、带有负反馈放大电路的频带宽度BWF=( ）BW,其中BW=( ），（）称为反馈深度.11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号,而加上大小相等、极性相反的两个信号,称为( )信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（)类互补功率放大器.13、OCL电路是（）电源互补功率放大电路；OTL电路是（)电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数( )，输入电阻（），输出电阻（）等特点,所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（)漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为( )，未被调制的高频信号是运载信息的工具,称为（)。

17、模拟乘法器输出与输入的关系式是U0=( ），电路符号是（).二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在( ）状态,但其两端电压必须（），它的稳压值Uz才有导通电流,否则处于（)状态。

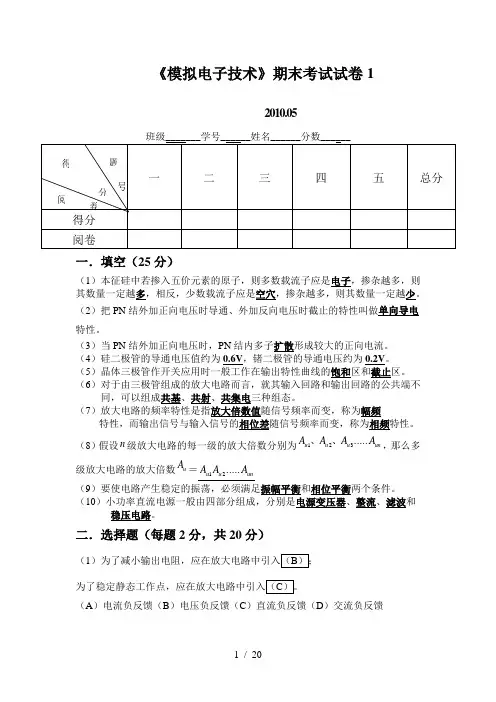

《模拟电子技术》期末考试试卷12010.05一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多，相反，少数载流子应是空穴，掺杂越多，则其数量一定越少。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。

（3）当PN 结外加正向电压时，PN 结内多子扩散形成较大的正向电流。

（4）硅二极管的导通电压值约为0.6V ，锗二极管的导通电压约为0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成共基、共射、共集电三种组态。

（7）放大电路的频率特性是指放大倍数值随信号频率而变，称为幅频特性，而输出信号与输入信号的相位差随信号频率而变，称为相频特性。

（8）假设n 级放大电路的每一级的放大倍数分别为un u u u A A A A ......321、、，那么多级放大电路的放大倍数u A ＝un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足振幅平衡和相位平衡两个条件。

（10）小功率直流电源一般由四部分组成，分别是电源变压器、整流、滤波和稳压电路。

二．选择题（每题2分，共20分）（1（A ）电流负反馈（B ）电压负反馈（C ）直流负反馈（D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈。

（A C ）容性 （3）通用型集成运放的输入级多采用。

（A ）共基接法（B ）共集接法（C （4）两个β相同的晶体管组成复合管后，其电流放大系数约为。

（A 2（C ）2β（D ）1+β（5）在（A ）、（B ）、（C（A ）共基放大电路（B ）共集放大电路（C ）共射放大电路（6）当NPN 型晶体管工作在放大区时，各极电位关系为。

B ）<（C ）=（D ）≤（7）硅二极管的正向导通压降比锗二极管的。

《模拟电子技术》期末考试复习题班级：学号：姓名：成绩：一、填空题1．硅二极管导通时的正向管压降约为____ V，锗二极管导通时的管压降约为____ V。

二极管的两端加正向电压时，有一段死区电压，锗管约为____V，硅管约为____V。

0.70.30.20.52．半导体具有____特性、____特性和____的特性。

掺杂热敏光敏3．电路中流过二极管的正向电流过大，二极管将会____；如果施加在二极管两端的反向电压过高，二极管将会____。

烧坏（开路）击穿（短路）4．使用二极管时，应考虑的主要参数是________和________。

最大整流电流（额定电流）最高反向工作电压（耐压）5．理想二极管的特点是正向导通时管压降为____，反向截止时反向电流为____。

0V0A6．用万用表测量二极管的正反向电阻时，若正、反向电阻均接近于零，则表明该二极管已____；若正、反向电阻均接近于无穷大，则表明二极管已____。

击穿烧坏7．在晶体管中，I E与I B、I C的关系为_________。

I E=I B+I C8．示波器是电子技术中常用的测量仪器，用于观察被测信号的____及测量被测信号的_________、_________和_________。

波形频率大小相位9．硅晶体管发射结的死区电压约为_____V，锗晶体管发射结的死区电压约为____V。

晶体管处在正常放大状态时，硅管发射结的导通电压约为_____V，锗管发射结的导通电压约为____V。

0.50.20.70.310．某晶体管的U CE不变，基极电流I B =30μA时，集电极电流I C =1. 2mA，则发射极电流I E =____ mA，若基极电流I B增大到50μA时，I C增大到2mA，则发射极电流I E =_____mA，晶体管的电流放大系数β=_____。

1.23mA2.05mA4011．用万用表测量晶体管时，应将万用表置于_____挡，并进行_____。

学院 202 -202 学年第 学期《模拟电子技术》试卷（A 卷 专业 级）考试方式： 闭卷 本试卷考试分数占学生总评成绩的 60 %（本题共5小题，每小题4分，共 20 分）一、填空题 1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用 耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用 耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。

由此可知：电极1是 极，电极2是 极，电极3是极。

若已知I 1电流方向流入晶体管，则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。

3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ；NPN 型管的集电极电流和基极电流 晶体管；PNP 型管的集电极电流和基极电流 晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于 失真；幅频失真和相频失真属于 失真。

5. 若反馈量使放大电路的净输入量减小，称为 反馈；若反馈量使放大电路的净输入量增大，称为 反馈。

放大电路通常采取 反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件；串联型直流稳压电路的调整管正常工作在 状态；开关型直流稳压电路的调整管正常工作在 状态。

（本题共10小题，每小题1分，共10分）二、 判断正、误题 1. 因为N 型半导体的多子是自由电子，所以它带负电。

（ ） 2. PN 结的单向导电性只有在外加电压时才能体现出来。

（ ） 3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（ ） 4. 发光二极管正常工作在正向导通区，其导通压降为0.7V 。

（ ）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

模拟电子技术基础期末考试试题及答案《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

217、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

第四章 集成运算放大电路自 测 题一、选择合适答案填入空内。

（1）集成运放电路采用直接耦合方式是因为 C 。

A ．可获得很大的放大倍数B . 可使温漂小C ．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大 B 。

A ．高频信号B . 低频信号C . 任何频率信号（3）集成运放制造工艺使得同类半导体管的 C 。

A . 指标参数准确B . 参数不受温度影响C ．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以 A 。

A ．减小温漂B . 增大放大倍数C . 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用 A 。

A ．共射放大电路B . 共集放大电路C ．共基放大电路解：（1）C （2）B （3）C （4）A （5）A二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。

（1）运放的输入失调电压U I O 是两输入端电位之差。

(×)（2）运放的输入失调电流I I O 是两端电流之差。

(√)（3）运放的共模抑制比cd CMR A A K (√) （4）有源负载可以增大放大电路的输出电流。

(√)（5）在输入信号作用时，偏置电路改变了各放大管的动态电流。

(× )习题4.1 通用型集成运放一般由几部分电路组成，每一部分常采用哪种基本电路？通常对每一部分性能的要求分别是什么？解：通用型集成运放由输入级、中间级、输出级和偏置电路等四个部分组成。

通常，输入级为差分放大电路，中间级为共射放大电路，输出级为互补电路，偏置电路为电流源电路。

对输入级的要求：输入电阻大，温漂小，放大倍数尽可能大。

对中间级的要求：放大倍数大，一切措施几乎都是为了增大放大倍数。

对输出级的要求：带负载能力强，最大不失真输出电压尽可能大。

对偏置电路的要求：提供的静态电流稳定。

第五章放大电路的频率响应自测题一、选择正确答案填入空内。

（1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 A 。

模拟电子技术基础试卷及答案一、填空（18分）1．二极管最主要的特性是2．如果变压器二次(即副边)电压的有效值为V，桥式整流后(不滤波)的输出电压为，经过电容滤波后为，二极管所承受的最大反向电压为 14 V。

3．差分放大电路，若两个输入信号uI1 uI2，则输出电压，uOu I1=100μV，u I2=80μV则差模输入电压uId μV；共模输入电压uIcV。

4．在信号处理电路中，当有用信号频率低于10 Hz时，可选用滤波器；有用信号频率高于10 kHz时，可选用高通滤波器；希望抑制50 Hz的交流电源干扰时，可选用带阻滤波器；有用信号频率为某一固定频率，可选用带通滤波器。

5．若三级放大电路中Au1 Au2 30 dB，Au3 20 dB，则其总电压增益为dB，折合为4倍。

6．乙类功率放大电路中，功放晶体管静态电流ICQPDC=效率在理想情况下，可达到 78.5% ，但这种功放有交越失真。

7．集成三端稳压器CW7915的输出电压为V。

二、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是（ A ）。

A．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管2．某场效应管的转移特性如图所示，该管为（ D ）。

A．P沟道增强型MOS管 B、P沟道结型场效应管 C、N沟道增强型MOS管 D、N沟道耗尽型MOS管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。

A．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大4.在图示电路中,Ri 为其输入电阻，RS 为常数，为使下限频率fL 降低，应（ D ）。

A．减小C，减小Ri B. 减小C，增大RiC. 增大C，减小 RiD. 增大C，增大 Ri 5.如图所示复合管，已知V1的β1 = 30，V2的β2 = 50，则复合后的β约为（ A ）。

河北科技大学 学年第 学期《 模拟电子技术基础 》期末考试试卷标准答案学院 班级 姓名 学号 题号 一 二 三 四 五 六 七 八 九 十 总分得分一、选择填空题（每空1分，共10分）（ A ）1.在晶体管放大电路的三种基本接法中, 的输出电压与输入电压不同相。

A. 共射电路B.共集电路.C.共基电路（ C ）2.选用差分放大电路的原因是。

A.稳定放大倍数B.提高输入电阻C.克服温漂（ A ）3.若要实现电流—电压转换电路，应引入。

A.电压并联负反馈B.电流串联负反馈C.电流并联负反馈D.电压串联负反馈（ A ）4.二极管外加正向电压时处于_______状态。

A.导通B.放大C.截止（ A ）5.正弦波振荡电路必须由以下四个部分组成：放大电路、、正反馈网络和稳幅环节。

A.选频网络B.消除失真电路C.负反馈网络D.滤波环节（ C ）6.直流稳压电源中滤波电路的目的。

A.将高频变为低频B.将交流变为直流C.减小脉动，使输出电压平滑（ B ）7.在某电路中测得晶体管的e、b、c三个极的直流电位分别为0V 、0.7V、4.0V，则该晶体管工作在状态。

A.饱和B.放大C.截止（ C ）8.直流负反馈是指：。

A.只有放大直流信号时才有的负反馈B.直接耦合放大电路中引入的负反馈C.在直流通路中的负反馈（ D ）9.对于放大电路，所谓开环是指。

A.无负载B.无信号源C.无电源D.无反馈通路（ D ）10.集成运算放大器实质上是一个具有高电压放大倍数电路。

A. 阻容耦合多级放大B. 共发射极放大C. 变压器耦合多级放大D. 直接耦合多级放大模拟电子技术A卷，共（ 6 ）页，第（ 1 ）页模拟电子技术A 卷，共（ 6 ）页，第（ 2 ）页ZU R R R R Uo 3321++=ZU R R R R R Uo 32321+++=二、判断题（共10分）1．（请在括号中标明“√”或“×”;每空1分，共5分）（ √ ）1)阻容耦合多级放大电路各级Q 点相互独立，它只能放大交流信号。

《模拟电子期末练习题》应用电子2班张昌文《模拟电子技术》模拟试题一填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5678910111213、OCL14151617才有导通电2A、（B、C、E34A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（C）而设置的。

A、稳定AuB、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是（A）。

A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B）倍。

A、1B、2 C、38、为了使放大器带负载能力强，一般引入（A）负反馈。

A、电压B、电流C、串联9、分析运放的两个依据是（A）、（B）。

A、U-≈U+B、I-≈I+≈0 C、U0=UiD、Au=1三、分析计算题1、已知电力如下图示：为理想二极管，试分析：①二极管导通还是截止？②UA0=？3、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（6分）4、电路如图所示，设UCES=0试回答下列问题：（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出现什么后果？（3）为保证输出波形不失真，输入信号ui的最大幅度为多少？管耗为多少？5、根据自激振荡的相位条件，判断下图能否产生振荡？如果能振荡，求出F0；试题一答案一、填空1、导通截止单向2、反向少数温度无关3、零无穷大4、电流电压5、正偏反偏6、增加减小7、共射极共集电极共基极8成161、1）、1）ui=0一、1、P2、PN3456789101112、用低频信号去改变高频信号的频率称为（调频），低频信号称为（调制）信号，高频信号称高频（载波）。

模拟电子技术基础期末试卷及参考答案一、选择题（本大题共10道小题，每小题2分，共10分。

在每小题给出的四个备选项中，只有一项是符合题目要求的，把所选项前的字母填在题后的括号内）1．利用微变等效电路可以计算晶体三极管放大电路的（ ）。

(a) 直流参数 (b) 交流参数(c) 静态工作点 (d) 交流和直流参数2．整流电路的主要目的是将（ ）。

(a) 交流信号变成直流信号 (b) 直流信号变成交流信号(c) 正弦波变成方波 (d) 高频信号变成低频信号3．若要设计一个振荡频率在kHz 1~Hz 100范围内可调的正弦波振荡电路，则应采用最为合适的振荡电路为（ ）正弦波振荡电路。

(a) RC 型 (b) LC 型(c) 石英晶体 (d) 555G 5 4．在放大电路中，场效应管应工作在（ ）。

(a) 可变电阻区 (b) 饱和区(c) 截止区 (d)击穿区5 .阻容耦合放大电路的直流负载线与交流负载线的关系为（ ）。

（a ） 不会重合 （b ）一定会重合 （c ） 平行 （d ）有时会重合 6．功率输出级电路如题1.6图所示，已知V sin 102i t u ω=，V 18=CC V ，Ω=8L R 则电路的输出功率约为（ ）。

(a) 12.5W (b) 25W(c) 50W (d) 100W 题1.6图7．电路如题1.7图所示，122R R =，Ω=k 3R ，μF 047.0=C ，该电路能输出（ ）。

(a) 1.13kHz 方波 (b) 1.13kHz 三角波(c) 520Hz 正弦波 (d) 1.13kHz 正弦波 8. 共模抑制比CMR K 越大，表明电路（ ）。

放大倍数越稳定(b) 交流放大倍数越大(c) 抑制温漂的能力越强(d) 输入信号中的差模成份越大9．为了抑制零点漂移，集成运放的输入级一般采用( )。

(a) 共射极放大电路 (b) 共集电极放大电路（c ）共基极放大电路 (d) 差动放大电路 题1.7图 10 .题1.10图所示电路的负载L R 中所获得的电流=L I ( )。

模拟电子技术基础期末考试试题参考答案（B ）1。

（5分）2. （12分） U 01 = 6 V U 02 = 6 V U 03 = 4 VU 04 = 10 V U 05 = 2 V U 06 = 2 V 3. （10分） 为电流串联负反馈4. （8分）(a )不能振荡。

图(b )可能振荡，为电容三点式正弦波振荡电路。

振荡频率为 MHz 591212121o .≈+π≈C C C C L f5. （10分）A 1组成反相比例电路，A 2组成单值比较器，A 3组成电压跟随器；1．A 1和A 3工作在线性区，A 2工作在非线性区；u O1 = -10V ，u O2 = 12V ，u O3 = 6V 。

6．（15分）解：（1）静态分析：V7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ ef BEQ BQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β L E1E f 1uf R R R R R R A ++-=动态分析： Ω==Ω≈++=-≈++-=Ω≈++=k 5k 7.3])1([7.7)1()(k 73.2mV 26)1(c o f be b2b1i fbe L c EQbb'be R R R r R R R R r R R A I r r u ββββ∥∥∥（2）R i 增大，R i ≈4.1k Ω；u A 减小，ef 'L R R R A u +-≈ ≈－1.92。

7．（15分）解：R W 滑动端在中点时T 1管和T 2管的发射极静态电流分析如下：mA 517.02222e W BEQ EE EQ EE e EQ W EQ BEQ ≈-==+⋅+R R U V I V R I R I U ＋ A d 和R i 分析如下： Ω≈++=-≈++-=Ω≈++=k 5.20)1(2972)1( k 18.5mV 26)1(W be i W be cd EQbb'be R r R R r R A I r r ββββ8．（15分）解：（1）静态及动态的分析估算：∥178)(mA/V 2.69k 27.1k 27.1k 17.1mV 26)1(V3mA8.1)1(Aμ 6.22c m bee b'i s i sm T EQm b be i e b'bb'be EQe b'c CQ CC CEQ BQ EQ b BEQCC BQ -≈-⋅+=≈=Ω≈=Ω≈+=Ω≈+=≈-=≈+=≈-=R g r r R R R A U I g R r R r r r I r R I V U I I R U V I u ββ（2）估算'πC ：pF1602)1(pF 214π2)(π2μc m 'μT e b'0μπe b'0T ≈++=≈-≈+≈C R g C C C f r C C C r f πππββ（3）求解上限、下限截止频率：Hz 14)π(21kHz 175π21567)()(i s L 'πH s b b'e b'b s b b'e b'≈+=≈=Ω≈+≈+=C R R f RC f R r r R R r r R ∥∥∥ （4）在中频段的增益为dB 45lg 20sm ≈u A9．（10分） 解：设A 2的输出为u O 2。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、结正偏时（），反偏时（，所以结具有（）导电性。

2、（反向饱和电流）漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管（）是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数（），对于深度负反馈放大电路的放大倍数（）。

10、带有负反馈放大电路的频带宽度（），其中（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、电路是（）电源互补功率放大电路；电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（反偏）状态，但其两端电压必须（大于）它的稳压值才有导通电流，否则处于（截止）状态。

模拟电子技术基础部分模拟考试题（含答案）一、单选题（共50题，每题1分，共50分）1、晶体三极管放大电路中，当集电极电流增大时，将使晶体三极管( )A、集电极电压UCE上升B、集电极电压UCE下降C、基极电流不变D、以上答案均不正确正确答案：B2、对于放大电路，所谓开环是指( )。

A、无信号源B、无负载C、无反馈通路D、无电源正确答案：C3、反向比例运算放大器实质上是 ( )A、深度电压串联负反馈B、电流负反馈C、电压负反馈放大器D、深度电压并联负反馈正确答案：D4、在放大电路中,如果希望输出电压受负载影响较小，同时对信号源的影响也要小，则附引入负反锁的类型是( )A、电流并联B、电流申联C、电压申联D、电压并联正确答案：B5、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 ( )。

A、0.5倍B、0.1倍C、0.7倍D、0.9倍正确答案：C6、有电流放大、无电压放大的电路是 ( )放大电路.A、共集电极B、基本共射C、共基极D、分压式偏置正确答案：A7、为增大电压放大倍数，集成运放的中间级多采用 ( )。

A、共基放大电路B、差动放大电路C、共射放大电路D、共集放大电路正确答案：C8、用文字符号法表示电阻器的阻值时,中间的“R"表示( )。

A、103ΩB、109ΩC、ΩD、106Ω正确答案：C9、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A10、电阻器上标有“2R7”的含义是 ( )A、27B、27KC、2.7D、2.7K正确答案：C11、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门坎电压时，则晶体二极管相当 ( )A、大电阻B、断开的开关C、接通的开关D、以上答案均不正确正确答案：C12、识别发光二极管极性时，可以从外形来判断，以下正确的是( )。

A、引脚短的为正极B、无法判断C、引脚长的为正极D、没有正负正确答案：C13、直流稳压电源中滤波电路的作用是( )A、稳压B、将交流变为直流C、将高频变为低频D、将交、直流混合量中的交流成分滤掉正确答案：D14、在单相半波整流电路中，所用整流二极管的数量是( )。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度/反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路和放大倍数AF=（A/((1+AF) ），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（1+AF ）BW，其中BW=（fH–fL ），（1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy ），电路符号是（）。

模拟电子技术基础试卷及参考答案试卷三（本科）及其参考答案试卷三一、选择题（这是四选一的选择题，选择一个正确的答案填在括号内）（共16分）1．有两个增益相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。

在负载开路的条件下，测得A放大器的输出电压小，这说明A的（）a. 输入电阻大b. 输入电阻小c. 输出电阻大d. 输出电阻小2．共模抑制比K CMR越大，表明电路（）。

a. 放大倍数越稳定b. 交流放大倍数越大c. 抑制温漂能力越强d. 输入信号中的差模成分越大3．多级放大电路与组成它的各个单级放大电路相比，其通频带（）。

a. 变宽b. 变窄c. 不变d. 与各单级放大电路无关4．一个放大电路的对数幅频特性如图1-4所示。

当信号频率恰好为上限频率或下限频率时，实际的电压增益为（）。

a. 43dBb. 40dBc. 37dBd. 3dB图1-4 图1-55．LC正弦波振荡电路如图1-5所示，该电路（）。

a. 满足振荡条件，能产生正弦波振荡b. 由于无选频网络，不能产生正弦波振荡c. 由于不满足相位平衡条件，不能产生正弦波振荡d. 由于放大器不能正常工作，不能产生正弦波振荡6．双端输入、双端输出差分放大电路如图1-6所示。

已知静态时，V o=V c1－V c２＝０，设差模电压增益100vd=A ，共模电压增益mV 5V mV,10,0i2i1c ===V A V ，则输出电压o V 为（ ）。

a. 125mV b. 1000 mV c. 250 mV d. 500 mV图1-6 图1-77．对于图1-7所示的复合管，假设CEO1I 和CEO2I 分别表示T 1、T 2单管工作时的穿透电流，则复合管的穿透电流CEO I 为（ ）。

a. CEO2CEO I I =b. CEO2CEO1CEO I I I +=c. CEO1CEO I I =d. CEO12CEO2CEO )1(I I I β++=8．某仪表放大电路，要求R i 大，输出电流稳定，应选（ ）。
