竞赛调考题库汇总——400道判断题一级：1.继电保护装置是保证电力元件安全运行的基本装备，任何电力元件都不得在无保护的状态下运行。
（√）2.在10kV输电线中，单相接地不得超过3h。
（√）3.凡接触现场运行的继电保护装置、安全自动装置及二次回路的所有人员，不论其所属专业，都必须遵守《继电保护和电网安全自动装置现场工作保安规定》。
（√）4.只要电压或电流的波形不是标准的正弦波，其中必定包含高次谐波。
（√）5.纯电阻电路中，各部分电流与电压的波形是相同的。
（√）6.电压互感器二次回路至少一点接地。
（×）只能一点接地。
7.差动保护能够代替瓦斯保护。
（×）不能代替8.不履行现场继电保护工作安全措施票，是现场继电保护习惯性违章的表现。
（√）9.不重要的电力设备可以在短时间内无保护状态下运行。
( ×)任何电力设备都不得在无保护的状态下运行。
10.继电保护自动装置盘及其电气设备的背面接线侧应由继电人员清扫。
( √ )11.所有电压互感器（包括保护、测量、自动励磁调整等）二次侧出口均应装设熔断器或快速小开关。
( × )开口三角不得装熔断器12.继电保护专业的“三误”是指误碰、误整定、误接线。
( √ )13.变压器瓦斯保护的保护范围不如差动保护大，对电气故障的反应也比差动保护慢。
所以，差动保护可以取代瓦斯保护。
( × )不能代替14.大电流接地系统线路断相不接地，所以没有零序电流。
( × )有零序电流15.电力系统对继电保护最基本的要求是它的可靠性、选择性、快速性和灵敏性。
( √ )16.电流互感器“减”极性标志的概念是：一次侧电流从极性端流入，二次侧电流从极性端流出。
( √ )17.电流互感器的变比误差与其二次负载阻抗无关。
( × )有关18.电力变压器正、负、零序阻抗值均相等而与其接线方式无关。
( × )有关19.电流互感器变比越小，其励磁阻抗越大，运行的二次负载越小。
技术⽐武理论复习题（继电保护）继电保护专业技术⽐武模拟题⼀、判断题1.保护装置检查（不论是事故后检查或年检）时，都必须事先将其联跳其它设备的压板解除之后⽅可⼯作。
（√）2.电⼒系统继电保护及安全⾃动装置（简称继电保护）是保证电⽹安全稳定运⾏的必备⼿段，系统中任何运⾏设备不得⽆保护运⾏。
（√）3.母差CT断线闭锁母差保护，主变CT断线闭锁主变差动保护。
（×）4.线路⾼频保护的保护围是线路两侧所装设的阻波器之间。
（×）5.BSJ的延时打开触点保证BZT 装置只能动作⼀次且能可靠合闸（√）。
6.备⾃投的动作时间需超过⾃动重全闸的动作时间（√）7.正常情况下，没有明显断开备⽤电源的接线⽅式叫明备⽤（×）8.⼏个⼯作电源之间互为备⽤的接线⽅式叫暗备⽤（√）9.变压器空载投⼊时，励磁涌流可达稳态励磁电流的5-7倍。
（×）10.备⽤母线⽆须充电，可以直接投⼊运⾏。
（×）11.线路零序保护是距离保护的后备保护。
（×）12.误碰保护使断路器跳闸后，⾃动重合闸不动作。
（×）13.新投运的变压器作冲击合闸试验，是为了检查变压器各侧主断路器能否承受操作过电压。
（×）14.上、下级保护间只要动作时间配合好，就可以保证选择性。
（×）15.⽅向过电流保护的灵敏度，主要是由⽅向元件的灵敏度决定的。
（×）16.被保护线路上任⼀点发⽣AB两相⾦属性短路时，母线上电压UAB将等于零。
（×）17.过电流保护在系统运⾏⽅式变⼩时，保护围也将缩短。
（√）18.低电压保护在系统运⾏⽅式变⼤时，保护围会缩短。
（√）19.接地距离保护不仅能反应单相接地故障，⽽且也能反应两相接地故障。
（√）20.在⼤电流接地系统中，线路的相间电流速断保护⽐零序电流速断保护的保护围⼤得多，就是因为线路的正序阻抗⽐零序阻抗⼩得多。
（×）21.变压器零序保护是线路的后备保护。
V V KV 100310032202007年西北电网继电保护技术比武题库答案（甘肃）一、选择题1.新的电力行业标准《继电保护和电网安全自动装置检验规程》何时正式实施？（ B ）A ） 2006年12月1日B ）2006年10月1日C ）2007年1月1日D ） 2008年1月1日2.断路器跳(合)闸线圈的出口接点控制回路，必须设有串联自保持的继电器回路，有多个出 口继电器可能同时跳闸时，宜由防止跳跃继电器实现上述任务，防跳继电器应为快速动作的 继电器，其动作电流小于跳闸电流的（ A ），线圈压降小于（ ）额定值。
A ） 50%，10%B ） 40%，10%C ） 50%，5%D ） 45%，5%3.对两个具有两段折线式差动保护的动作灵敏度的比较，正确的说法是（ C ）。
A ）初始动作电流小的差动保护动作灵敏度高B ）初始动作电流较大，但比率制动系数较小的差动保护动作灵敏度高C ）当拐点电流及比率制动系数分别相等时，初始动作电流小者，其动作灵敏度高D ）初始动作电流较小，比例制动系数较大的灵敏度较高4.一台 电压互感器，如开口三角绕组C 相接反，运行时，开口三角输出电压为 （ B ）。
A)100V B)200V C)0V D ）57.73V5.如果三相输电线路的自感阻抗为Z L ，互感阻抗为Z M ，则正确表达是（ A ）式。
A)Z 0=Z L +2Z M B)Z 1=Z L +2Z M C)Z 0=Z L -Z M D)Z 2=Z L ＋Z M6.接地故障保护的末段（如零序电流四段）应以适当的接地电阻值作为整定条件，对于 220kV 线路，接地电阻值应为（ C ）。
A)300Ω B) 150Ω C)100Ω D ）200Ω7.变压器差动保护在外部短路故障切除后随即误动，原因可能是（ C ）。
A) 整定错误 B) TA 二次接线错误C) 两侧TA 及二次回路时间常数相差太大 D ）TA 多点接地8.对负序电压元件进行试验时，采用单相电压做试验电源，短接BC 相电压输入端子，在 A 相与BC 相电压端子间通入12V 电压，相当于对该元件通入（ A ）的负序电压。

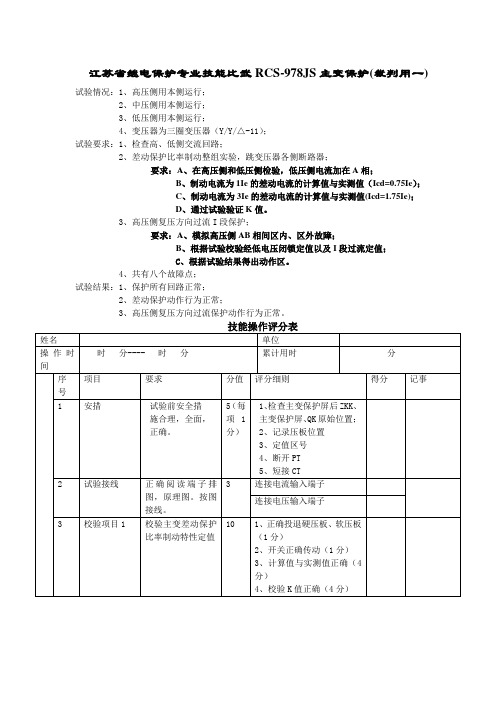

江苏省继电保护专业技能比武RCS-978JS主变保护(裁判用一)试验情况：1、高压侧用本侧运行；2、中压侧用本侧运行；3、低压侧用本侧运行；4、变压器为三圈变压器（Y/Y/△-11）；试验要求：1、检查高、低侧交流回路；2、差动保护比率制动整组实验，跳变压器各侧断路器；要求：A、在高压侧和低压侧检验，低压侧电流加在A相；B、制动电流为1Ie的差动电流的计算值与实测值（Icd=0.75Ie）；C、制动电流为3Ie的差动电流的计算值与实测值(Icd=1.75Ie)；D、通过试验验证K值。
3、高压侧复压方向过流I段保护；要求：A、模拟高压侧AB相间区内、区外故障；B、根据试验校验经低电压闭锁定值以及I段过流定值；C、根据试验结果得出动作区。
4、共有八个故障点；试验结果：1、保护所有回路正常；2、差动保护动作行为正常；3、高压侧复压方向过流保护动作行为正常。
江苏省继电保护专业技能考核基本操作题（RCS-978JS）(选手用一)试验情况：1、高压侧用本侧运行；2、中压侧用本侧运行；3、低压侧用本侧运行；4、变压器为三圈变压器（Y/Y/△-11）；试验要求：1、检查高、低侧交流回路；2、差动保护比率制动整组实验，跳变压器各侧断路器；要求：A、在高压侧和低压侧检验，低压侧电流加在A相；B、制动电流为1Ie的差动电流的计算值与实测值；C、制动电流为3Ie的差动电流的计算值与实测值；D、通过试验验证K值。
3、高压侧复压方向过流I段保护；要求：A、模拟高压侧AB相间区内、区外故障；B、根据试验校验经低电压闭锁定值以及I段过流定值；C、根据试验结果得出动作区。
4、共有八个故障点；试验结果：1、保护所有回路正常；2、差动保护动作行为正常；3、高压侧复压方向过流保护动作行为正常。
故障排除与分析：江苏省继电保护专业技能比武RCS-978JS主变保护(裁判用二)试验情况：1、高压侧用本侧运行；2、中压侧用本侧运行；3、低压侧用本侧运行；4、变压器为三圈变压器（Y/Y/△-11）；试验要求：1、检查中、低侧交流回路；2、差动保护比率制动整组实验，跳变压器各侧断路器；要求：A、在中压侧和低压侧检验，低压侧电流加在B相；B、制动电流为2Ie的差动电流的计算值与实测值(Icd=1.25Ie)；C、制动电流为4Ie的差动电流的计算值与实测值(Icd=2.25Ie)；D、通过试验验证K值。
继电保护试题库-技术比武第1章专业知识1 二次回路1.1填空题1.电力系统继电保护应满足（选择性）（速动性）（灵敏性）（可靠性）四个基本要求。
2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随（运行方式）和（故障类型）而变。
9.瞬时电流速断保护的保护范围在被保护线路（始端），在（最小）运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的（电流速断）保护的保护范围，故只需带（0.5S）延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的（主保护和近后备保护）及作相邻下一条线路的（远后备保护）。
12.为使过电流保护在正常运行时不动作，其动作电流应大于（最大负荷电流），为使过电流保护在外部故障切除后可靠返回，其返回电流应大于（最大负荷电流）。
13.为保证选择性，过电流保护的动作时限应按（阶梯）原则整定，越靠近电源处的保1护，动作时限越（长）。
14.线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位）的原理实现的，因此它不反应（外部故障）。
15.变压器采用的Y.dll接线方式，在正常情况下（三角形）侧电流超前（星形）侧电流30°16.在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的（型号不同）对它们（产生不平衡电流）的影响17.Y.dll接线变压器的纵差动保护，其相位补偿的方法是将变压器星形侧的TA接成（三角形）变压器三角形侧的TA接成（星形）18.变压器低电压启动的过电流保护的启动元件包括（电流）继电器和（低压）继电器。
大唐国际继电保护专业技能比武985A( —)(裁判用)说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值：额定频率：50 Hz发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：10.00 KV机端TV原边：10.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：1200.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：1200.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值：75.00 mV发电机保护整定值］发电机差动启动定值： 1.20 Ie发电机差动速断定值： 6.00 Ie比率制动起始斜率：0.50比率制动最大斜率：0.50差动保护跳闸控制字：7FFF发电机差动速断投入：投入发电机比率差动投入：投入发电机工频变化量差动投入退出TA断线闭锁比率差动：投入裂相差动启动定值:0.10 Ie裂相差动速断定值: 6.00 Ie比率制动起始系数：0.05比率制动最大系数：0.50差动保护跳闸控制字：7FFF裂相横差速断投入:不投入裂相横差比率差动投入：不投入TA断线闭锁比率差动：投入横差电流定值 2.00 A大唐国际继电保护专业技能比武985A（二）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值：发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：12000.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：12000.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值75.00 mV逆功率定值： 2.00 %逆功率信号延时： 2.00 S逆功率跳闸延时：20.00 S逆功率保护跳闸控制字7FFF功率保护定值：20.00 %功率保护跳闸延时：10.00 M功率跳闸控制字：7FFE程序逆功率定值： 2.00 %程序逆功率跳闸延时： 1.00 S程序逆功率跳闸控制字7FFE技能大唐国际继电保护专业技能比武985A（二）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值：操作评分表大唐国际继电保护专业技能比武 985A （三）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行 定值额定频率： 50 Hz 发电机容量： 300.00 MW发电机功率因数： 0.85 一次额定电压： 20.00 KV 机端TV 原边： 20.00 KV 机端TV 副边： 100 V 机端TV 零序副边： 57.74 V 中性点TV 原边： 10.00 KV 中性点TV 副边： 100.00 V 发电机TA 原边： 12000.00 A发电机TA 副边： 5 A中性点一组分支系数： 100.00 % 中性点二组分支系数： 0.00 % 中性点一组TA 原边： 12000.00 A中性点一组TA 副边： 5 A 中性点二组TA 原边： 12000.00 A中性点二组TA 副边： 5 A 横差TA 一次原边： 600.00 A 横差TA 一次副边： 5 A 转子电流一次额定值： 1000.00 A 转子分流器二次额定值 75.00 mV 逆功率定值： 1.00 % 逆功率信号延时： 2.00 S 逆功率跳闸延时： 2.00 S逆功率保护跳闸控制字 7FFF 功率保护定值： 20.00 % 功率保护跳闸延时： 10.00 M 功率跳闸控制字： 7FFE 程序逆功率定值： 5.00 % 程序逆功率跳闸延时： 5.00 S 程序逆功率跳闸控制字7FFF大唐国际继电保护专业技能比武985A（四）（裁判用）说明1：安全措施按照一次设备运行中写2：保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行额定频率:50 Hz发电机容量: 6000.00 MW发电机功率因数:0.85一次额定电压:10.00 KV机端TV原边：10.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：1200.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：1200.00 A中性点一组TA副边： 5 A中性点二组TA原边：1200.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值：75.00 mV失磁保护阻抗定值1： 1.00Q 失磁保护阻抗定值2：30.00Q 无功反向定值：10.00 %转子低电压定值：30.00 V转子空载电压定值：50.00 V转子低电压判据系数定值： 2.00母线低电压定值：85.00 V减出力功率定值：50.00 %失磁保护I 段延时：0.50 S失磁保护II 段延时： 1.00 S失磁保护III 段延时： 3.00 S失磁保护I 段跳闸控制字： 7FFFII 段跳闸控制字：7FFEIII 段跳闸控制字：7FFEI 段阻抗判据投入：投入I 段转子电压判据投入：投入I 段减出力判据投入：退出II 段母线电压低判据投入投入II 段阻抗判据投入：投入II 段转子电压判据投入：投入III段阻抗判据投入：投入III段转子电压判据投入：投入I段信号投入：退出阻抗圆选择：异步圆无功反向判据投入:退出低电压判据选择：母线电压大唐国际继电保护专业技能比武985A（五）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行大唐国际继电保护专业技能比武985A（六）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值额定频率：50 Hz发电机容量：600.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：1500.00 A 中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A 中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A 转子分流器二次额定值：75.00 mV 定时限电流定值：10.00 A定时限延时定值： 1.00 S定时限跳闸控制字：000F定时限报警电流定值：7.00 A定时限报警信号延时： 2.00 S反时限启动电流定值： 6.00 A反时限上限时间定值： 1.00 S定子绕组热容量：40.00散热效应系数： 1.00反时限跳闸控制字：7FFF定时限电流定值： 3.00 A定时限延时定值： 1.00 S定时限跳闸控制字：000E定时限报警电流定值： 1.00 A定时限报警信号延时： 2.00 S反时限起动负序电流定值0.50 A 长期允许负序电流：0.40 A反时限上限时间定值： 1.00 S转子发热常数：40.00反时限跳闸控制字：7FFF大唐国际继电保护专业技能比武985A（七）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值主变容量：高压侧一次额定电压：低压侧一次额定电压：高压侧TV原边：高压侧TV副边：高压侧TV 零序副边：高压侧一支路TA原边高压侧一支路TA副边高压侧二支路TA原边高压侧二支路TA副边高压侧TA 原边：高压侧TA副边：低压侧TA原边：低压侧TA副边：零序TA原边：零序TA副边：间隙零序TA原边：间隙零序TA副边：主变联结方式Yd-11: 主变3/2方式YYd-11：发电机出口开关方式：额定频率：发电机容量：发电机功率因数：一次额定电压：机端TV原边：机端TV 副边：机端TV零序副边：中性点TV原边：中性点TV副边：发电机TA原边：发电机TA 副边：中性点一组分支系数：中性点二组分支系数：中性点一组TA 原边：中性点一组TA 副边：中性点二组TA 原边：中性点二组TA 副边：横差TA 一次原边：300.00 MVA220.00 KV20.00 KV220.00 KV100 V57.74 V0.00 A5 A0.00 A5 A0.00 A5 A12000.00 A5 A600.00 A5 A200.00 A5 A投入退出否50 Hz300.00 MW0.8520.00 KV20.00 KV100 V57.74 V10.00 KV100.00 V15000.00 A5 A100.00 %0.00 %15000.00 A5 A12000.00 A5 A600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值：75.00 mV［发变组差动整定值］发变组差动启动定值： 1.50 Ie发变组差动速断定值： 2.00 le比率制动起始斜率：0.50比率制动最大斜率：0.70谐波制动系数：0.15差动保护跳闸控制字：7FFF差动速断投入:投入比率差动投入：投入涌流闭锁功能选择：波形识别TA断线闭锁比率差动：投入技能操作评分表大唐国际继电保护专业技能比武985A（八）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值主变容量：300.00 MVA高压侧一次额定电压：220.00 KV低压侧一次额定电压：20.00 KV高压侧TV原边：220.00 KV高压侧TV副边：100 V高压侧TV零序副边：57.74 V高压侧一支路TA原边:0.00 A高压侧一支路TA副边： 5 A高压侧二支路TA原边：0.00 A高压侧二支路TA副边： 5 A高压侧TA原边：0.00 A高压侧TA副边： 5 A低压侧TA原边：12000.00 A低压侧TA副边： 5 A零序TA原边：600.00 A零序TA副边： 5 A间隙零序TA原边：200.00 A间隙零序TA副边： 5 A主变联结方式Yd-11：投入主变3/2 方式YYd-11：退出发电机出口开关方式：否额定频率：50 Hz发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：15000.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值：75.00 mV[ 发变组差动整定值]发变组差动启动定值： 1.50 Ie发变组差动速断定值： 2.00 Ie比率制动起始斜率：0.50比率制动最大斜率：0.70谐波制动系数：0.15差动保护跳闸控制字：7FFF差动速断投入：投入比率差动投入：投入涌流闭锁功能选择：波形识别TA断线闭锁比率差动：投入大唐国际继电保护专业技能比武985A（九）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值变容量：300.00 MVA高压侧一次额定电压：220.00 KV低压侧一次额定电压：20.00 KV高压侧TV原边：220.00 KV高压侧TV副边：100 V高压侧TV零序副边：57.74 V高压侧一支路TA原边:0.00 A高压侧一支路TA副边： 5 A高压侧二支路TA原边：0.00 A高压侧二支路TA副边： 5 A高压侧TA原边：0.00 A高压侧TA副边： 5 A低压侧TA原边：12000.00 A低压侧TA副边： 5 A零序TA原边：600.00 A零序TA副边： 5 A间隙零序TA原边：200.00 A间隙零序TA副边： 5 A主变联结方式Yd-11:投入主变3/2方式YYd-11：退出发电机出口开关方式：否额定频率：50 Hz发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A发电机TA副边： 5 A中性点一组分支系数100.00 %中性点二组分支系数0.00 %中性点一组TA原边：15000.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值1000.00 A转子分流器二次额定值75.00 mV励磁额定电压：200.00 V失步保护阻抗定值ZA: 4.00Q 失步保护阻抗定值ZB： 3.00Q 主变阻抗定值ZC： 3.00Q 灵敏角定值：85.00o 透镜内角：120.00o 区外滑极数定值： 5.00区内滑极数定值： 2.00跳闸允许过流定值:10.00 A失步保护跳闸控制字7FFF区外失步动作于信号投入区外失步动作于跳闸投入区内失步动作于信号投入区内失步动作于跳闸投入大唐国际继电保护专业技能比武985A（十）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值定频率：50 Hz发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：15000.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值75.00 mV发电机负序电压定值：8.00 V相间低电压定值：60.00 V过流1段定值：10.00 A过流1段延时： 1.00 S过流1段跳闸控制字：000F过流II段定值：17.00 A过流II段延时： 2.00 S过流II段闸控制字：0F00阻抗1段正向定值:20.00Q 阻抗1段反向定值:20.00Q 阻抗1段时限： 1.00 S阻抗1段跳闸控制字：0FFE阻抗II段正向定值：20.00Q 阻抗II段反向定值：20.00Q 阻抗II段时限： 1.00 S阻抗II段跳闸控制字：0FFEI段经复合电压闭锁：投入II段经复合电压闭锁：投入经高压侧复合电压闭锁退出TV断线保护投退原则：投入自并励发电机：是II段过流闭锁输出：退出大唐国际继电保护专业技能比武985A（十^一）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值定频率：50 Hz发电机容量：300.00 MW发电机功率因数：0.85一次额定电压：20.00 KV机端TV原边：20.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：10.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A发电机TA副边： 5 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：15000.00 A中性点一组TA副边： 5 A中性点二组TA原边：12000.00 A中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A转子分流器二次额定值75.00 mV发电机负序电压定值：8.00 V相间低电压定值：60.00 V过流1段定值：10.00 A过流1段延时： 1.00 S过流1段跳闸控制字：000F过流II段定值：17.00 A过流II段延时： 2.00 S过流II段闸控制字：0F00阻抗1段正向定值:20.00阻抗1段反向定值:20.00阻抗1段时限： 1.00 S阻抗1段跳闸控制字：0FFE阻抗II段正向定值：20.00阻抗II段反向定值：20.00Q 阻抗II段时限： 1.00 S阻抗II段跳闸控制字：0FFEI段经复合电压闭锁：投入II段经复合电压闭锁：投入经高压侧复合电压闭锁：退出TV断线保护投退原则：投入自并励发电机：是II段过流闭锁输出：退出大唐国际继电保护专业技能比武985A（十二）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值高厂变容量：30.00 MVA高压侧一次额定电压：20.00 kVA分支一次额定电压： 6.30 KVB分支一次额定电压： 6.30 KVA分支TV原边： 3.46 KVA分支TV副边：57.74 VA分支TV零序副边：33.33 VB分支TV原边： 3.46 KVB分支TV副边：57.74 VB分支TV零序副边：33.33 V高压侧大变比TA原边:12000.00 A高压侧大变比TA副边: 5 A高压侧TA原边：1000.00 A高压侧TA副边： 5 AA分支TA原边：3000.00 AA分支TA副边： 5 AB分支TA原边：3000.00 AB分支TA副边： 5 AA分支零序TA原边：3000.00 AA分支零序TA副边： 5 AB分支零序TA原边：3000.00 AB分支零序TA副边： 5 A咼厂变联结方式Y/y/y-12:退出高厂变联结方式D/d/d-12:退出咼厂变联结方式D/y/y-11:退出高厂变联结方式Y/d/d-11:退出咼厂变联结方式D/y/y-1:投入高厂变保护整定值］高厂变差动启动定值： 1.40 Ie高厂变差动速断定值： 2.10 le比率制动起始斜率：0.50比率制动最大斜率：0.70谐波制动系数：0.15差动保护跳闸控制字：7FFF差动速断投入:投入比率差动投入：投入涌流闭锁原理：二次谐波TA断线闭锁比率差动：投入技能操作评分表大唐国际继电保护专业技能比武985A（十三）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值励磁机频率：100 Hz励磁容量: 0.50 MVA一侧一次额定电压：20.00 KV二侧一次额定电压： 6.30 KVTV原边： 3.46 KVTV副边：57.74 VTV零序副边：33.33 V一侧TA原边：20.00A一侧TA副边： 5 A二侧TA原边：60.00A二侧TA副边： 5 A励磁机方式：投入励磁变联结方式Y/y-12:退出励磁变联结方式D/d-12:退出励磁变联结方式D/y-11:退出励磁变联结方式Y/d-11:退出励磁变联结方式D/y-1:退出定时限电流定值：10.00 A定时限延时定值： 1.00 S定时限跳闸控制字：000F定时限报警电流定值：7.00 A定时限报警信号延时：20.00 S反时限启动电流定值：0.10 A反时限上限时间定值： 1.00 S励磁绕组热容量： 2.00反时限基准电流： 1.00 A反时限跳闸控制字：7FFF交流输入:退出直流输入:投入I侧交流输入：退出II侧交流输入:退出大唐国际继电保护专业技能比武985A（十四）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行定值发电机容量：30.00 MW发电机功率因数：0.85一次额定电压：500.00 KV机端TV原边：500.00 KV机端TV副边：100 V机端TV零序副边：57.74 V中性点TV原边：500.00 KV中性点TV副边：100.00 V发电机TA原边：15000.00 A 发电机TA副边： 1 A中性点一组分支系数：100.00 %中性点二组分支系数：0.00 %中性点一组TA原边：15000.00 A 中性点一组TA副边： 1 A中性点二组TA原边：12000.00 A 中性点二组TA副边： 5 A横差TA 一次原边：600.00 A横差TA一次副边： 5 A转子电流一次额定值：1000.00 A 转子分流器二次额定值75.00 mV 定时限电流定值：10.00 A定时限延时定值： 1.00 S定时限跳闸控制字：000F定时限报警电流定值：7.00 A定时限报警信号延时： 2.00 S反时限启动电流定值： 1.00 A反时限上限时间定值： 1.00 S定子绕组热容量： 1.50散热效应系数：0.00反时限跳闸控制字：7FFF大唐国际继电保护专业技能比武985A（十五）（裁判用）说明1安全措施按照一次设备运行中写2:保护校验按照所保护设备一次设备停电校验，校验后，一次设备投入运行。
电厂继电保护专业知识试题一、判断题1.我国66千伏及以下电压等级的电网中，中性点采用中性点不接地方式或经消弧线圈接地方式。
这种系统被称为小接地电流系统。
（√）2.在中性点不接地系统中，发生单相接地时，电压互感器开三角电压有零序电压产生，是因为一次系统电压不平衡产生的。
（X ）3.在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。
（√）4.只要出现非全相运行状态，一定会出现负序电流和零序电流。
（X ）5.在零序序网中图中没有出现发电机的电抗是发电机的零序电抗为零。
（X ）6.中性点直接接地系统，单相接地故障时，两个非故障相的故障电流一定为零。
（X ）7.在中性点直接接地系统中，如果各元件的阻抗角都是80°，当正方向发生接地故障时，3U。
落后3I。
110°；当反方向发生接地故障时，3U。
超前3I。
80°。
（√）8.开关位置不对应启动重合闸是指开关位置和开关控制把手位置不对应启动重合闸。
（√）9.一般微机保护的“信号复归”按钮和装置的“复位”键的作用是相同的。
（X ）10.为保证选择性，对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两个元件，其灵敏系数及动作时间，在一般情况下应相互配合。
（√）11.本侧收发信机的发信功率为20W，如对侧收信功率为5W，则通道衰耗为6dB。
（√）12.新投运变压器充电前，应停用变压器差动保护，待相位测定正确后，才允许将变压器差动保护投入运行。
（X ）13.一般允许式纵联保护比用同一通道的闭锁式纵联保护安全性更好。
（√）14.保护装置的动作符合其动作原理，就应评价为正确动作。
（X ）15.零序电流保护能反应各种不对称故障，但不反应三相对称故障。
（X ）16.变压器励磁涌流含有大量的高次谐波分量，并以2次些波为主。
（√）17.当线路出现不对称运行时，因为没有发生接地故障，所以线路没有零序电流。
（X ）18.零序电流和零序电压一定是三次谐波。
继电保护技木竞赛考题与答案一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1．二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。
（×）2．为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5次谐波制动比。
（×）3．对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。
（√）4．在双侧电源系统中，如忽略分布电容，当线路非全相运行时一定会出现零序电流和负序电流。
（×）5．在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。
（×）6．在正常工况下，发电机中性点无电压。
因此，为防止强磁场通过大地对保护的干扰，可取消发电机中性点TV 二次（或消弧线圈、配电变压器二次）的接地点。
（×）7．为提高保护动作的可靠性，不允许交、直流回路共用同一根电缆。
（√）8．比较母联电流相位式母差保护在母联断路器运行时发生区内故障，理论上不会拒动。
（×）9．逐次逼近式模数变换器的转换过程是由较低位向较高位逐次逼近。
（×）10．在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压升高倍，中性点电压变为相电压。
三个线电压的大小和相位与接地前相比都发生了变化。
（×）11．设置变压器差动速断元件的主要原因是防止区内故障TA饱和产生高次谐波致使差动保护拒动或延缓动作。
（√）12．大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有出现发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽略。
（×）13．P级电流互感器10%误差是指额定负载情况下的较大允许误差。
（×）14．电流互感器容量大表示其二次负载阻抗允许值大。
江苏省继电保护专业技能比武RCS901（1-5）（裁判用）江苏省继电保护专业技能比武RCS-901(一)（裁判用）1.模拟正方向A相出口接地永久性故障，要求纵联变化量方向保护、纵联零序方向、工频变化量距离、接地距离I段动作、重合闸动作、加速保护动作。
开关跳合跳传动正确；2.模拟B相接地故障校验接地距离I段的定值，要求试验仪用手动方式；3.模拟A相接地故障，使“零序III段跳闸后加速”动作；4.单重方式。
附定值清单，故障报告。
技能操作评分表江苏省继电保护专业技能比武RCS-901(二) （裁判用）1.模拟正方向B相出口接地永久性故障，要求纵联变化量方向保护、纵联零序方向、快速距离、接地距离I段动作、重合闸动作、加速保护动作。
开关跳合跳传动正确；2.模拟A相接地故障，校验接地距离II段的定值，要求用手动方式；3.模拟A相接地故障，使“零序III段跳闸后加速”动作；4.单重方式。
附定值清单，故障报告。
技能操作评分表江苏省继电保护专业技能比武RCS-901(三) （裁判用）1.模拟正方向C相出口接地永久性故障，要求纵联变化量方向保护、纵联零序方向、快速距离、接地距离I段动作、重合闸动作、加速保护动作。
开关跳合跳传动正确；2.模拟A相接地故障，校验接地距离III段的定值，要求用手动方式；3.模拟A相接地故障，使“零序III段跳闸后加速”动作；4.单重方式。
附定值清单，故障报告。
技能操作评分表江苏省继电保护专业技能比武RCS-901(四) （裁判用）1.模拟正方向C相出口接地永久性故障要求纵联变化量方向保护、纵联零序方向、快速距离、接地距离I段动作、重合闸动作、加速保护动作。
开关跳合跳传动正确；2.模拟A相接地故障，校验零序II段的定值，要求用手动方式；3.模拟A相接地故障，使“零序III段跳闸后加速”动作；4.单重方式。
附定值清单。
技能操作评分表江苏省继电保护专业技能比武RCS-901(五) （裁判用）1.模拟正方向A相出口接地永久性故障，要求纵联变化量方向保护、纵联零序方向、快速距离、接地距离I段动作、重合闸动作、加速保护动作。
