全国继电保护技木竞赛考题与答案必答题部分（共60分）一、判断题（20题，每题0.5分，要求将答案填在答题卡的相应位置）1．二次回路中电缆芯线和导线截面的选择原则是：只需满足电气性能的要求；在电压和操作回路中，应按允许的压降选择电缆芯线或电缆芯线的截面。
（×）2．为使变压器差动保护在变压器过激磁时不误动，在确定保护的整定值时，应增大差动保护的5次谐波制动比。
（×）3．对于SF6断路器，当气压降低至不允许的程度时，断路器的跳闸回路断开，并发出“直流电源消失”信号。
（√）4．在双侧电源系统中，如忽略分布电容，当线路非全相运行时一定会出现零序电流和负序电流。
（×）5．在电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，将二次回路断开即可。
（×）6．在正常工况下，发电机中性点无电压。
因此，为防止强磁场通过大地对保护的干扰，可取消发电机中性点TV二次（或消弧线圈、配电变压器二次）的接地点。
（×）7．为提高保护动作的可靠性，不允许交、直流回路共用同一根电缆。
（√）8．比较母联电流相位式母差保护在母联断路器运行时发生区内故障，理论上不会拒动。
（×）9．逐次逼近式模数变换器的转换过程是由最低位向最高位逐次逼近。
（×）10．在小接地电流系统中，线路上发生金属性单相接地时故障相电压为零，两非故障相电压升高倍，中性点电压变为相电压。
三个线电压的大小和相位与接地前相比都发生了变化。
（×）11．设置变压器差动速断元件的主要原因是防止区内故障TA饱和产生高次谐波致使差动保护拒动或延缓动作。
（√）12．大接地电流系统中发生接地短路时，在复合序网的零序序网图中没有出现发电机的零序阻抗，这是由于发电机的零序阻抗很小可忽略。
（×）13．P级电流互感器10%误差是指额定负载情况下的最大允许误差。
（×）14．电流互感器容量大表示其二次负载阻抗允许值大。
技术⽐武理论复习题（继电保护）继电保护专业技术⽐武模拟题⼀、判断题1.保护装置检查（不论是事故后检查或年检）时，都必须事先将其联跳其它设备的压板解除之后⽅可⼯作。
（√）2.电⼒系统继电保护及安全⾃动装置（简称继电保护）是保证电⽹安全稳定运⾏的必备⼿段，系统中任何运⾏设备不得⽆保护运⾏。
（√）3.母差CT断线闭锁母差保护，主变CT断线闭锁主变差动保护。
（×）4.线路⾼频保护的保护围是线路两侧所装设的阻波器之间。
（×）5.BSJ的延时打开触点保证BZT 装置只能动作⼀次且能可靠合闸（√）。
6.备⾃投的动作时间需超过⾃动重全闸的动作时间（√）7.正常情况下，没有明显断开备⽤电源的接线⽅式叫明备⽤（×）8.⼏个⼯作电源之间互为备⽤的接线⽅式叫暗备⽤（√）9.变压器空载投⼊时，励磁涌流可达稳态励磁电流的5-7倍。
（×）10.备⽤母线⽆须充电，可以直接投⼊运⾏。
（×）11.线路零序保护是距离保护的后备保护。
（×）12.误碰保护使断路器跳闸后，⾃动重合闸不动作。
（×）13.新投运的变压器作冲击合闸试验，是为了检查变压器各侧主断路器能否承受操作过电压。
（×）14.上、下级保护间只要动作时间配合好，就可以保证选择性。
（×）15.⽅向过电流保护的灵敏度，主要是由⽅向元件的灵敏度决定的。
（×）16.被保护线路上任⼀点发⽣AB两相⾦属性短路时，母线上电压UAB将等于零。
（×）17.过电流保护在系统运⾏⽅式变⼩时，保护围也将缩短。
（√）18.低电压保护在系统运⾏⽅式变⼤时，保护围会缩短。
（√）19.接地距离保护不仅能反应单相接地故障，⽽且也能反应两相接地故障。
（√）20.在⼤电流接地系统中，线路的相间电流速断保护⽐零序电流速断保护的保护围⼤得多，就是因为线路的正序阻抗⽐零序阻抗⼩得多。
（×）21.变压器零序保护是线路的后备保护。

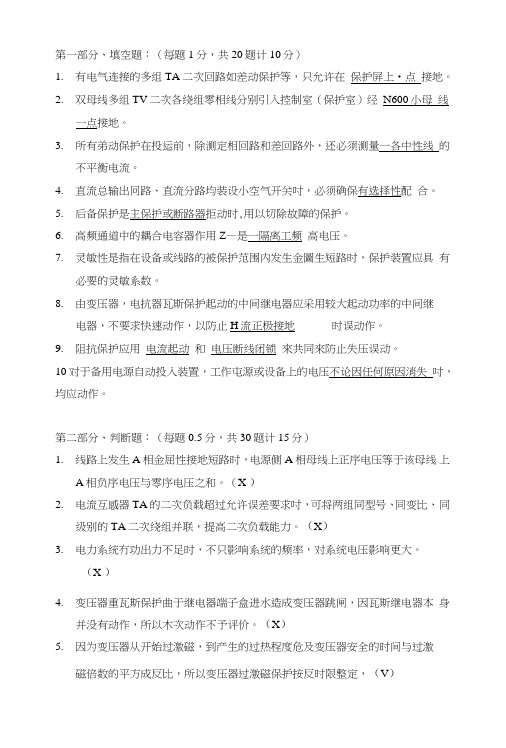

第一部分、填空题：（每题1分，共20题计10分）1.有电气连接的多组TA二次回路如差动保护等，只允许在保护屏上•点接地。
2.双母线多组TV二次各绕组零相线分别引入控制室（保护室）经N600小母线一点接地。
3.所有弟动保护在投运前，除测定相回路和差回路外，还必须测量一各中性线的不平衡电流。
4.直流总输出冋路、直流分路均装设小空气开关吋，必须确保有选择性配合。
5.后备保护是主保护或断路器拒动时,用以切除故障的保护。
6.高频通道中的耦合电容器作用Z—是一隔离工频高电压。
7.灵敏性是指在设备或线路的被保护范围内发生金圖生短路时，保护装置应具有必要的灵敏系数。
8.由变压器，电抗器瓦斯保护起动的中间继电器应采用较大起动功率的中间继电器，不要求快速动作，以防止H流正极接地时误动作。
9.阻抗保护应用电流起动和电压断线闭锁來共同來防止失压误动。
10对于备用电源自动投入装置，工作屯源或设备上的电压不论因任何原因消失吋，均应动作。
第二部分、判断题：（每题0.5分，共30题计15分）1.线路上发生A相金屈性接地短路时，电源侧A相母线上正序电压等于该母线上A相负序电压与零序电压之和。
（X ）2.电流互感器TA的二次负载超过允许误差要求吋，可将两组同型号、同变比、同级别的TA二次绕组并联，提高二次负载能力。
（X）3.电力系统冇功出力不足时，不只影响系统的频率，对系统电压影响更大。
（X ）4.变压器重瓦斯保护曲于继电器端子盒进水造成变压器跳闸，因瓦斯继电器本身并没有动作，所以木次动作不予评价。
（X）5.因为变压器从开始过激磁，到产生的过热程度危及变压器安全的时间与过激磁倍数的平方成反比，所以变压器过激磁保护按反时限整定，（V）6.高频通道工作频率选择原则是：线路长频率高，线路短频率低。
（X ）7.线路两侧重合闸方式分别为检同期和检线路无电压，在线路发生永久性故障跳闸后，检同期侧重合闸不会动作。
（V ）8.综合重合闸屮，低电压选相元件仅仅用在短路容量很小的一侧或单电源线路的弱电源侧。

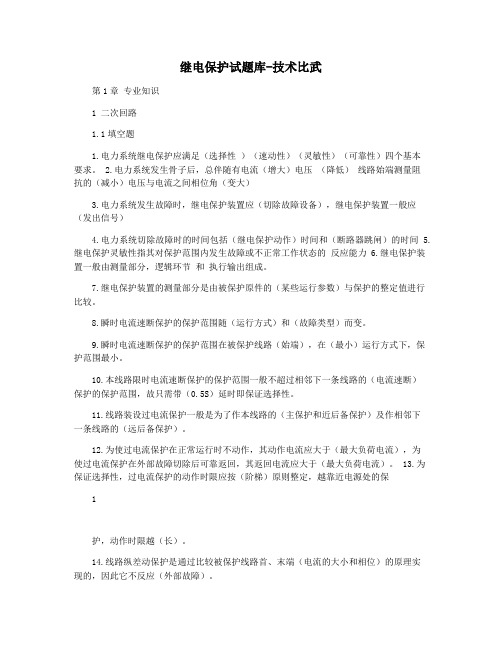

继电保护试题库-技术比武第1章专业知识1 二次回路1.1填空题1.电力系统继电保护应满足（选择性）（速动性）（灵敏性）（可靠性）四个基本要求。
2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成。
7.继电保护装置的测量部分是由被保护原件的（某些运行参数）与保护的整定值进行比较。
8.瞬时电流速断保护的保护范围随（运行方式）和（故障类型）而变。
9.瞬时电流速断保护的保护范围在被保护线路（始端），在（最小）运行方式下，保护范围最小。
10.本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的（电流速断）保护的保护范围，故只需带（0.5S）延时即保证选择性。
11.线路装设过电流保护一般是为了作本线路的（主保护和近后备保护）及作相邻下一条线路的（远后备保护）。
12.为使过电流保护在正常运行时不动作，其动作电流应大于（最大负荷电流），为使过电流保护在外部故障切除后可靠返回，其返回电流应大于（最大负荷电流）。
13.为保证选择性，过电流保护的动作时限应按（阶梯）原则整定，越靠近电源处的保1护，动作时限越（长）。
14.线路纵差动保护是通过比较被保护线路首、末端（电流的大小和相位）的原理实现的，因此它不反应（外部故障）。
15.变压器采用的Y.dll接线方式，在正常情况下（三角形）侧电流超前（星形）侧电流30°16.在变压器纵差动保护整定计算中引入同型系数是考虑两侧电流互感的（型号不同）对它们（产生不平衡电流）的影响17.Y.dll接线变压器的纵差动保护，其相位补偿的方法是将变压器星形侧的TA接成（三角形）变压器三角形侧的TA接成（星形）18.变压器低电压启动的过电流保护的启动元件包括（电流）继电器和（低压）继电器。
电⼒系统继电保护技术⼤赛试题（笔试部分）电⼒系统继电保护技术⼤赛试题(笔试部分)（说明：第⼀、⼆、三题，供电单位答1—20题，发电单位答6-25题，中调和电科院⼈员可选答供电或发电的试题，但整个试卷必须⼀致。
将考⽣的单位、姓名写在密封线上规定的位置，不许在答卷的其它地⽅做记号，否则以零分计。
答题时间为：120分钟）⼀. 填空题:(每空分,共20分，供电单位答1—20题，发电单位答6-25题)1. 当主保护或断路器拒动时，由相邻电⼒设备或相邻线路保护实现后备称之为（）；主保护拒动时由本设备另⼀套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为（）。
答：远后备，近后备2. 在Y/Δ-11变压器中差动保护电流互感器⼆次在变压器Y侧应接成（），⽽在变压器Δ侧应接成（），以达到（）的⽬的。
答：Δ形，Y形，相位补偿3. 功率⽅向继电器采⽤90度接线的优点在于（）。
答：两相短路时⽆死区。
4. 距离保护的末端最⼩短路电流应（）其最⼩精⼯电流的2倍，否则可造成保护范围（）。
答：⼤于，缩短5. 电⼒系统振荡时，随着振荡电流增⼤，⽽母线电压（），阻抗元件的测量阻抗（），当测量阻抗落⼊（）时，距离保护将发⽣误动作。
答：降低，减⼩，继电器动作特性以内6. ⼩接地电流系统单相接地时，故障相对地电压为零，⾮故障相对地电压升⾄（），零序电压⼤⼩等于（）。
答：，线电压，相电压7. 闭锁式⾼频⽅向保护在故障时起动发信，⽽（）时停⽌发信。
其动作掉闸的基本条件是（）。
答：正向元件动作，正向元件动作且收不到闭锁信号。
8. 断路器最低跳闸电压及最低合闸电压，其值不低于（）额定电压，且不⼤于（）额定电压。
答：30％，65％9. 电平表实际上也是电压表，但它不是以“V”为单位⽽刻度的，⽽是以（或）为单位⽽刻度的。
⼀般电平表均以（）在600Ω上的电压（）V为标准值⽽刻度的。
答：NB或dB，1mW，10. 中性点直接接地电⽹发⽣接地故障，故障线路两端零序功率⽅向与正序功率⽅向（）。
继电保护技术竞赛试题继电保护技术竞赛试题集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-继电保护技术竞赛试题一、判断题（正确的请在括号内打“√”，错误的打“×”，每题0.5分，共40题，20分）1、暂态稳定是指电力系统受到较小的扰动（比如负荷突然增加）时，能自动地恢复到原来运行状态的能力。
（）2、电力系统振荡时任何一点电流和电压的相位角都随着功角的变化而变化；而短路时，系统各点的电流和电压之间的相角是基本不变的。
（）3、故障点零序综合阻抗小于正序综合阻抗（负序综合阻抗等于正序综合阻抗）时，单相接地电流大于三相短路电流。
（）4、发生各种不同类型的短路时，正序电压愈靠近故障点数值越小，负序和零序电压愈靠近故障点数值越大。
（）5、在带电的电压互感器二次回路上工作，应采取下列安全措施：①严格防止电压互感器二次侧短路或接地。
工作时应使用绝缘工具，戴手套，必要时停用有关保护装置。
②二次侧接临时负载，必须装有专用的刀开关和熔断器。
（）6、在一次设备运行而停用部分保护进行工作时，应拆除不经连接片的跳、合闸线及与运行设备有关的联线。
（）7、在对220kv某线路保护进行停电检修时，进行绝缘测试时，一定要对该线路电流互感器二次绕组中的母差回路同时进行绝缘测试，因为这部分回路，在不停电进行母差保护定检时，无法进行绝缘测试。
（）8、保护装置的二次接线变动或改动时，应严禁寄生回路的存在。
没用的接线应拆除。
变动直流二次回路后，应进行相应的传动试验，还必须模拟各种故障进行整组试验。
（）9、主保护双重化主要是指两套主保护的交流电流、电压和直流电源彼此独立；有独立的选相功能；有两套独立的保护专（复）用通道；断路器有两个跳闸线圈，每套保护分别启动一组。
（）10、电流互感器因二次负载大，误差超过10%时，可将两组同级别、同型号、同变比的电流互感器二次串联，以减低电流互感器的负载。
电力系统继电保护一、选择题(每小题1分，共15分）1．过电流继电器的返回系数（B）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求(B)A．大于2 B．大于1。
3~1。
5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是(A）A．有机会只切除一条线路B．有机会只切除一条线路C．100%切除两条故障线路D．不动作即两条故障线路都不切除4．在双侧电源系统中，采用方向元件是为了提高保护的（D）A．方向性B．可靠性C．灵敏性D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D)A．90°接线B．30、30C.-3、-3D．—30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B）A．全阻抗继电器B．方向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是(D）A．0°接线B．90°接线C．30、30D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A）A．测量阻抗增大,保护范围减小B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小D．测量阻抗减小,保护范围增大9.在双侧电源线路上，过渡电阻的存在,使测量阻抗( C )A.增大B。
减少C。
可能增大,也可能减少D。
不变10。
使带速饱和变流器的发电机纵差保护出现死区的短路点在( B ）A.机端附近B.定子中性点附近C。
定子绕阻中间部位D。
引出线上11。
在中性点非直接接地系统中，某点发生单相接地故障时，母线上电压互感器二次开口三角侧的电压大小为（C )A。
当故障点距母线越近，电压越高 B.当故障点距母线越近,电压越低C.不管距离远近,电压基本相同D。
与故障前电压相同12。
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列岀的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号 内。
错选、多选或未选均无分。
过电流继电器的返回系数（ 等于0 等于1 1. A. C.2. A. C.3. A. C.4. A. C.5. A. B. D. 限时电流速断保护的灵敏系数要求（ 大于2 B. 大于1.2D. 小于1 大于1）大于1・3~1・5大于0. 85 在小性点非直接接地电网小，由同一变电所母线引出的并列运行的线路上发生两 点异相接地短路，采用不完全星形接线保护的动作情况是（）2 1_有2机会只切除一条线路 B.有亍机会只切除一条线路 100%切除两条故障线路D.不动作即两条故障线路都不切除在双侧电源系统小，采用方向元件是为了提高保护的（）方向性B.可靠性 灵散性D.选择性在小性点直接接地电网小，零序功率方向继电器采用的接线方式是（ 90° 接线 B.3口0、3l 0• ■ C.-3u°> -3I QD. -3庁0、3l 0正方向出口相间短路，存在动作“死区”的阻抗继电器是（ 全阻抗继电器B.方向阻抗继电器 偏移特性阻抗继电器D.上抛圆阻抗继电器在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ 0°接线B. 90°接线 6. A.C. 7. A. C. 3%、3l 0D.匚、匚+衣3匚零序补偿电流的接线方式8.由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A.测量阻抗增大，保护范围减小B.测量阻抗增大，保护范围增大C.测量阻抗减小，保护范围减小D.测量阻抗减小，保护范围增大9. 在距离保护的I 、II 段整定计算小乘以一个小于1的可靠系数，口的是为了保证保护动作的（）A.选择性B.可靠性C.灵敏性D.速动性10. 在校验距离HI 段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ ）B.速动性C.灵敏性11.距离HI 段保护，采用方向阻抗继电器比采用全阻抗继电器（ ）A.灵敏度高 C.灵敏度一样12. 高频阻波器的作用是（ A.限制短路电流 C.防止高频电流窜越 13. 对于Y, dll 接线变压B.灵敏度低 D.保护范围小）B.防止工频电流窜越 D.补偿接地电流为保证止常运行时弟动回路两臂的电流相等，应使变15.对于大型发电机，反应转了表层过热的主保护是（）C.负序电流保护 D.阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
全国继电保护技木竞赛考题与答案(一)近日，全国继电保护技术竞赛考试试题和答案已经公布，考试内容覆盖了现代电力系统的各个方面，旨在提高继电保护工程师的专业技能和综合素质，提高电力系统的运行安全性和可靠性。
下面将详细介绍一下考试试题和答案。
一、选择题部分1. 阻抗型差动保护的最大优点是：a. 抗感抗容，过负荷时不动作b. 抗干扰，对低频、直流等外干扰不敏感c. 抗震动，可以适应高频抖动d. 抗干扰，对刀闸重合时产生的浪涌电流不敏感答案：d2. 带过流转角比的线路跳闸定时应采用哪种特性的整流仪环节？a. 最大b. SPT模型c. 均值d. 最小答案：b3. 当一次绕组发生对地短路故障时，保护动作器的动作会导致：a. 同侧断路器和跳闸器同时动作b. 同侧断路器和跳闸器都不动作c. 反侧断路器保持合上，同侧断路器和跳闸器都动作d. 反侧断路器打开，同侧断路器和跳闸器都动作答案：c二、计算题部分1. 计算一组三相馈线路保护方案的CT一次、二次侧额定电流和二次侧过载保护装置的设置电流，已知一次侧额定电流为1500A，过负荷容许电流为120%。
答案：一次侧额定电流=1500A；二次侧额定电流=100/5*1500=30000A；二次侧过载保护装置的设置电流=30000*120%=36000A。
2. 计算开闭环复合超速定动时间保护的动作时间、浮动制动时间和消除时间，已知T1=0.3s，T2=0.05s，T3=0.05s。
答案：动作时间=T1+T2+T3=0.4s；浮动制动时间=T1+T2=0.35s；消除时间=T3=0.05s。
三、论述题部分1. 如何改善系统过电压状态？答案：（1）减小负荷电流；（2）采取适当的增压措施，提高系统电压水平；（3）控制容性电流，当电容器控制电流大于一定值时，应采取控制措施；（4）在主变站增加无功补偿；（5）加装电压稳定器等设备。
2. 阻抗型差动保护是如何判定作用方向的？答案：阻抗型差动保护，其作用方向由主变压器高压侧与低压侧之间的阻抗差值所决定。
继电保护考试题（含答案）一、单选题（共100题，每题1分，共100分）1.母线充电保护（）。
A、利用母联断路器给另一母线充电的保护B、只是在母线充电时才投入使用，因此，属于后备保护的一种C、母线故障的后备保护D、是指利用母线上任一断路器给母线充电的保护正确答案：A2.绝缘监视装置给出信号后，用（，方法查找故隊线路，因此该装置适用子（情况。
A、检测零序电流，出线多B、依次拉闸，出线少C、依次拉闸，出线多D、检测零序电压，出线少正确答案：B3.同期继电器是反映母线电压和线路电压的（）重合闸。
A、幅值之差B、相位之差C、矢量之差D、以上都不对正确答案：C4.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、短路电流B、正序分量C、负序分量D、零序分量正确答案：D5.阻抗继电器中受振荡影响最小的是（A、全阻抗继电器B、方向阻抗继电器C、功率方向继电器D、椭圆特性阻抗继电器正确答案：D6.双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护远方及远方跳闸D、启动母联电流相位比较式母线差动保护正确答案：B7.采用90°接线的功率方向继电器，是采用( ）作为参考量去判断电流相位的。
A、零序电压B、非故障相间电压C、非故障相电流D、故障相电压正确答案：B8.在电力系统中，采用快速保护、自动重合闸装置、自动按频率减负荷装置等都是保证(）的重要措施。
A、保护的灵敏性B、保护的可靠性C、系统稳定D、保证负荷在故障时不停电正确答案：C9.电力系统继电保护是反映线路的（），并且动作于断路器跳闸将故障切除A、故障B、正常运行状态C、过负荷D、异常运行状态正确答案：A10.中性点不按地电网的单相找地故障出现较多时，为反应单相接地故障，常买用（）A、零序电流保护B、零序功率方向保护C、零序电压保护D、绝缘监视装置正确答案：A11.比率制动保护中设置比率制动的原因是（A、提高保护动作速度B、使继电器动作电流随外部不平衡电流增加而提高C、使继电器动作电流不随外部不平衡电沆增加而提高D、提高内部故障时保护动作的可靠性正确答案：B12.下面的说法中正确的是(）A、系统发生振荡时电流和电压值都往复摆动，并且三相严重不对称B、零序电流保护在电网发生振荡时容易误动作C、有一电流保护其动作时限为D、距离保护在系统发生振荡时容易误动作，所以系统发生振荡时应断开距离保护投退连正确答案：C13.从滅小系统振荡的影响出发,距离保护的测量元件应采用（，阻抗继电器。
单位：姓名：考号：陕西电力系统继电保护技术比武笔试卷（180分钟、150分）============================================================================ ===========此线为密封线，此线以上请勿答题，否则，所答部分无法进行评阅。
1. 填空题（15题，每题2分）1）在电气设备上工作，保证安全的组织措施是工作票制度、工作许可制度、工作监护制度和工作间断、转移和终结制度。
2）带方向性的保护在新投运时，或变动一次设备及二次交流回路，均应用负荷电流和工作电压来检验其电流和电压回路接线的正确性。
3）在与单相重合闸配合使用时，在非全相时不会误动的保护用单跳停信，会误动的保护用三跳停信。
4）负序方向高频保护不受振荡影响，在线路发生对称三相短路时不会动作。
5)90°接线的功率方向元件在线路出口附近发生三相短路时存在“死区”。
6）双母线同时运行时，母线电流差动保护由Ⅰ母线差动回路、Ⅱ母线差动回路和完全电流差动回路构成。
若Ⅰ母线发生故障，则Ⅰ母线差动电流为短路电流，Ⅱ母线差动电流为零，完全电流差动回路电流为短路电流7）按照部颁反措要求，保护跳闸连片开口端应装在上方接到断路器的跳闸回路回路。
8）潜供电流由导线对地电容电流和相间电感电流组成。
9）区分变压器励磁涌流和故障电流的常用判据有二次谐波制动原理、波形对称（比较）原理、间断角原理。
10) 220KV线路正方向发生接地故障时，零序电压滞后电流约95度；当反方向发生接地故障时，零序电压超前零序电流约80度左右。
11）、RS－485串口常用的信号传输速率有4800、9600、19200 bps,典型传输距离为1000 M。
12)在系统振荡过程中,系统电压最低叫振荡中心,位于系统综合阻抗的1/2处。
13)温升是某一点的温度与参考温度之差。
对变压器、电抗器等设备是指上层油温对周围冷却介质的温度差。
14）逐次逼近型A/D变换器的两个重要指标是A/D转换的位数（分辨率）和 A/D 转换的速度（时间）。
15)共模电压是指在某一给定地点对一任意参考点（一般为地）所测得为各导线共有的电压；差模电压是指在某一给定地点所测得在同一网络中两导线间的电压。
2．单相选择题（25题，每题1分。
请将所选答案代号填入括号内，每题只能填一个答案；若选多个答案，则该题不得分）1）变压器中性点间隙接地保护是由（A）构成的。
A 零序电流继电器与零序电压继电器并联B 零序电流继电器与零序电压继电器串联C 单独的零序电流继电器或零序电压继电器2）电压互感器接于线路上，当A相断开时（A ）。
A B相和C相的全电压与断相前差别不大B B相和C相的全电压与断相前差别较大C B相和C相的全电压与断相前幅值相等3）220-500kV线路分相操作断路器使用单相重合闸，要求断路器三相合闸不同期时间不大于（ B ）。
A 1ms ；B 5ms；C 10ms4）中性点经装设消弧线圈后，若接地故障的电感电流大于电容电流，此时的补偿方式为（B ）。
A 全补偿方式；Ｂ过补偿方式；Ｃ欠补偿方式5）装于同一相且变比相同、容量相同的电流互感器，在二次绕组串联使用时（ C ）。
A 容量和变比都增加一倍；B 变比增加一倍容量不变；C 变比不变容量增加一倍6）在Y/△－11接线的变压器低压侧发生两相短路（短路电流为Id）时，星形侧的某一相的电流等于其他两相短路电流的两倍，如果低压侧AB相短路，则高压侧的电流（ B）。
AIa=2/3 Id ； BIb=2/3 Id； CIc=2/3 Id7）按躲负荷电流整定的线路过流保护，在正常负荷电流下，由于电流互感器的极性接反而可能误动的接线方式为（C）。
A 三相三继电器式完全星形接线；B 两相两继电器式不完全星形接线C 两相三继电器式不完全星形接线8)四统一设计的距离保护使用的防失压误动方法是（ C ）。
A 断线闭锁装置切断操作正电源B 装设快速开关,并联切操作电源C 整组以电流起动及断线闭锁起动总闭锁9) 电网中相邻A、B 两条线路，正序阻抗均为60∠75︒欧，在B线中点三相短路时流过A、B线路同相的短路电流如下图。
则A线相间阻抗继电器的测量阻抗一次值为（ B ）。
A 75欧B120欧C90欧10) 高频闭锁零序电流保护在线路停电检修状态下，外加电源模拟正向故障实验。
实验时，两侧收发信机均投上直流与远方起动回路，高频通道接线完整，且在线路检修前通道指标正常，则（ C ）。
A 通道不插入衰耗，通入电气量，保护不出口跳闸B 通道人为插入3db衰耗，通入电气量，高频保护不出口跳闸C 插不插入衰耗，只要通电高频保护就会出口跳闸11)220kV采用单相重合闸的线路使用母线电压互感器。
事故前负荷电流700A，单相故障双侧选跳故障相后，按保证100欧过渡电阻整定的方向零序Ⅳ段在此非全相过程中（ C ）。
A 虽零序方向继电器动作，但零序电流继电器不动作，Ⅳ段不出口B 零序方向继电器会动作，零序电流继电器也动作，Ⅳ段可出口C 零序方向继电器动作，零序电流继电器也动作，但Ⅳ段不会出口12）汽轮发电机完全失磁之后，失步之前，将出现（ A ）。
A 发电机有功功率基本不变，从系统吸收无功功率，使机端电压下降，定子电流增大。
失磁前送有功功率越多，失磁后电流增大越多B 发电机无功功率维持不变，有功减少，定子电流减少C 发电机有功功率基本不变，定子电压升高，定子电流减少13）主保护或断路器拒动时，用来切除故障的保护是（ C ）。
A 辅助保护；B 异常运行保护；C 后备保护14）对于集成电路型、微机型保护，为增强其抗干扰能力应采取的方法是（ C）。
A 交流电源来线必须经抗干扰处理，直流电源来线可不经抗干扰处理B 直流电源来线必须经抗干扰处理，交流电源来线可不经抗干扰处理C 交流及直流电源来线均必须经抗干扰处理15）谐波制动的变压器纵差保护中设置差动速断元件的主要原因是（ B ）。
A 为了提高谐波制动差动保护的动作速度B 为了防止在区内发生严重故障时，由于电流互感器的饱等原因造成差流中含有较多的谐波分量，延缓谐波制动差动保护的动作，甚至拒动C 保护设置的双重化，互为备用16）快速切除线路和母线的短路故障，是提高电力系统（ C ）的最重要手段。
A 暂态稳定；B 静态稳定；C 动态稳定17）对于专用高频通道，在新投入运行及在通道中更换了（或增加了）个别加工设备后，所进行的传榆衰耗实验的结果，应保证收发信机接收对端信号时的通道裕量不低于（），否则不允许将保护投入运行。
A 25dB；B 1.5dB；C 8.686dB18）高频同轴电缆的接地方式为（ A ）。
A 应在两端分别可靠接地；B 应在开关场可靠接地；C 应在控制室可靠接地19）按照部颁《反措要点》的要求，220KV变电站信号系统的直流回路应（）。
A 尽量使用专用的直流熔断器，特殊情况下可与控制回路共用一组直流熔断器B 尽量使用专用的直流熔断器，特殊情况下可与该站远动系统共用一组直流熔断器C 由专用的直流熔断器供电，不得与其它回路混用20）兆欧表有三个接线柱，其标号为G、L、E，使用该表测试某线路绝缘时（A ）。
A G接屏蔽线、L接线路端、E接地B G接屏蔽线、L接地、E接线路端CG接地、L接线路端、E接屏蔽端21）一台微机变压器保护用于Y/Y/△接线的变压器，外部CT全星形接入，微机保护内部转角。
当在高压侧通单相电流和三相对称电流时，（A）。
A 动作值不一样，两者之间的比值是1：3，通单相电流动作值大，三相对称电流动作值小B 动作值不一样，两者之间的比值是1：3，通单相电流动作值小，三相对称电流动作值大C 动作值一样22）现场工作过程中遇到异常情况或断路器跳闸时，（ C ）。
A 只要不是本身工作的设备异常或跳闸，就可以继续工作，由运行值班人员处理B 可将人员分成两组，一组继续工作，一组协助运行值班人员查找原因C 应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作23）在光通信系统中，传送64Kb/s以上数据信号的数据接口是（D ）。
A V.24接口；B 2线E/M接口；C 4线E/M接口；D V.35接口24）已知一条高频通道发讯侧收发讯机输送到高频通道的功率是10瓦，收讯侧收发讯机入口接收到的电压电平为15dBv（设收发讯机的内阻为75Ω）,则该通道的传输衰耗为（ C ）。
A 25dBm。
B 19dBm。
C 16dBm。
D 16dBv25）对工作前的准备，现场工作的安全、质量、进度和工作结束后的交接负全部责任，是属于（ B ）。
A 工作票签发人；B 工作负责人；C 工作票许可人3．判断题（15题，每题1分；正确的在括号中画“√”，不正确的画“×”）1）继电器按继电保护的作用，可分为测量继电器和辅助继电器两大类，而时间继电器是测量继电器中的一种。
( X )2）对于终端站具有小水电或自备发电机的线路，当主供电源线路故障时，为保证主供电源能重合成功，应将其解裂。
(√ )3）平行线路之间存在零序互感，当相邻平行线流过零序电流时，将在线路上产生感应零序电势；有可能改变零序电流与零序电压的相量关系。
（√）4）微机继电保护装置在运行中要切换定值区时，应由继电保护人员按规定的方法改变定值，此时必须停用继电保护装置，但应立即打印（显示）出新定值，并与主管调度核对定值。
（ X）5) 任何电力设备和线路在运行中，必须在任何时候由两套完全独立的继电保护装置分别控制两台完全独立的断路器实现保护。
（√）6)变压器的瓦斯保护范围在差动保护范围内，这两种保护均为瞬动保护，所以可用差动保护来代替瓦斯保护。
（ X）7）一般来说，高低压电磁环网运行可以给变电站提供多路电源，提高对用户供电的可靠性，因此应尽可能采用这种运行方式。
（ X）均8）为了使不同中性点接地方式系统在发生接地故障时，电压互感器开口三角所得3U不大于100V，对于中性点接地系统（如110KV及以上），电压互感器变比选为U I（相）/UⅡ（相）/100伏，对于中性点不接地系统（如10.5KV），电压互感器变比选为U（相）I/ UⅡ（相）/ 100/3伏。
（√）9）数字滤波器无任何硬件附加于计算机中，而是通过计算机去执行一种计算程序或算法，从而去掉采样信号中无用的成份，以达到滤波的目的。
（√）10）常规的变电站，只要有RTU远动设备即可以实现无人值班；变电站综合自动化不仅可以实现无人值班，而且大大提高了变电站的自动化水平。
（√）11）由于变压器在1.3倍额定电流时还能运行10秒，因此变压器过流保护的过电流定值按不大于1.3倍额定电流值整定，时间按不大于9秒整定。
（ X ）12）330KV系统正常运行的最高电压不能大于363KV，因此要装设过电压远跳装置来防止系统出现过电压。
