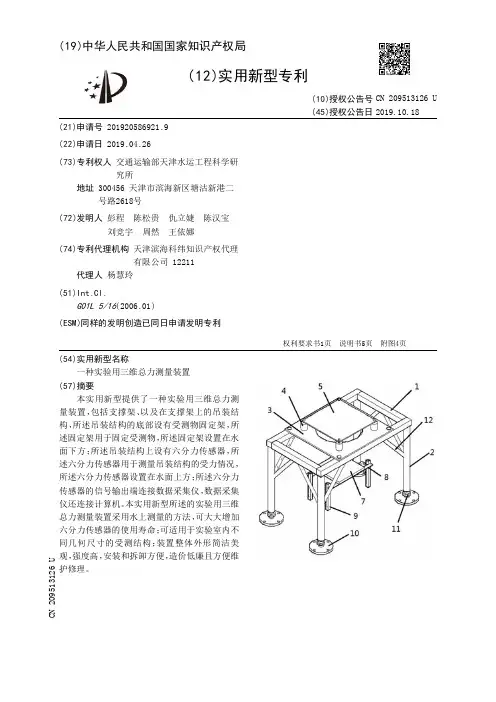

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920586921.9(22)申请日 2019.04.26(73)专利权人 交通运输部天津水运工程科学研究所地址 300456 天津市滨海新区塘沽新港二号路2618号(72)发明人 彭程　陈松贵　仇立婕　陈汉宝　刘竞宇　周然　王依娜　(74)专利代理机构 天津滨海科纬知识产权代理有限公司 12211代理人 杨慧玲(51)Int.Cl.G01L 5/16(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种实验用三维总力测量装置(57)摘要本实用新型提供了一种实验用三维总力测量装置，包括支撑架、以及在支撑架上的吊装结构，所述吊装结构的底部设有受测物固定架，所述固定架用于固定受测物，所述固定架设置在水面下方；所述吊装结构上设有六分力传感器，所述六分力传感器用于测量吊装结构的受力情况，所述六分力传感器设置在水面上方；所述六分力传感器的信号输出端连接数据采集仪，数据采集仪还连接计算机。

本实用新型所述的实验用三维总力测量装置采用水上测量的方法，可大大增加六分力传感器的使用寿命；可适用于实验室内不同几何尺寸的受测结构；装置整体外形简洁美观，强度高，安装和拆卸方便，造价低廉且方便维护修理。

权利要求书1页 说明书5页 附图4页CN 209513126 U 2019.10.18C N 209513126U权　利　要　求　书1/1页CN 209513126 U1.一种实验用三维总力测量装置，其特征在于：包括支撑架、以及在支撑架上的吊装结构，所述吊装结构的底部设有受测物固定架，所述固定架用于固定受测物；所述吊装结构上设有六分力传感器，所述六分力传感器用于测量吊装结构的受力情况；所述六分力传感器的信号输出端连接数据采集仪，数据采集仪还连接计算机。

2.根据权利要求1所述的实验用三维总力测量装置，其特征在于：所述支撑架包括四根支撑腿(2)、以及设置在支撑腿(2)顶部的矩形方钢框架(1)；所述支撑腿(2)为圆柱型钢管，所述矩形方钢框架(1)为方钢焊接形成的结构件；所述支撑腿(2)与矩形方钢框架(1)焊接固定；所述吊装结构的顶部与矩形方钢框架(1)固定连接。

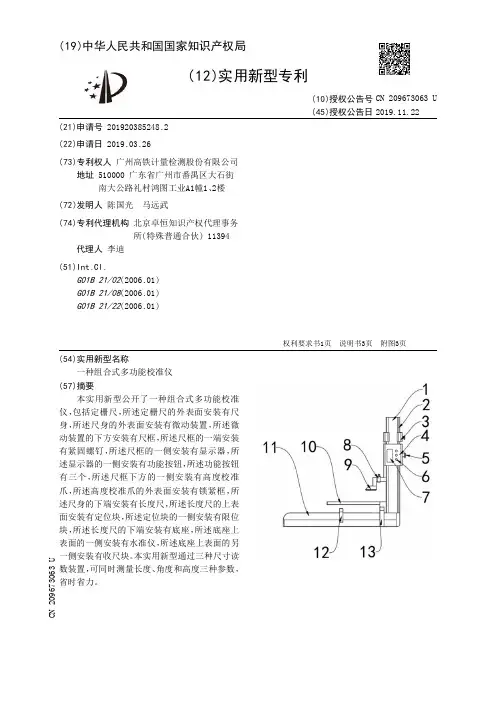

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385248.2(22)申请日 2019.03.26(73)专利权人 广州高铁计量检测股份有限公司地址 510000 广东省广州市番禺区大石街南大公路礼村鸿图工业A1幢1、2楼(72)发明人 陈国光　马远武　(74)专利代理机构 北京卓恒知识产权代理事务所(特殊普通合伙) 11394代理人 李迪(51)Int.Cl.G01B 21/02(2006.01)G01B 21/08(2006.01)G01B 21/22(2006.01)(54)实用新型名称一种组合式多功能校准仪(57)摘要本实用新型公开了一种组合式多功能校准仪，包括定栅尺，所述定栅尺的外表面安装有尺身，所述尺身的外表面安装有微动装置，所述微动装置的下方安装有尺框，所述尺框的一端安装有紧固螺钉，所述尺框的一侧安装有显示器，所述显示器的一侧安装有功能按钮，所述功能按钮有三个，所述尺框下方的一侧安装有高度校准爪，所述高度校准爪的外表面安装有锁紧框，所述尺身的下端安装有长度尺，所述长度尺的上表面安装有定位块，所述定位块的一侧安装有限位块，所述长度尺的下端安装有底座，所述底座上表面的一侧安装有水准仪，所述底座上表面的另一侧安装有收尺块。

本实用新型通过三种尺寸读数装置，可同时测量长度、角度和高度三种参数，省时省力。

权利要求书1页 说明书3页 附图3页CN 209673063 U 2019.11.22C N 209673063U权　利　要　求　书1/1页CN 209673063 U1.一种组合式多功能校准仪，包括定栅尺(1)，其特征在于：所述定栅尺(1)的外表面安装有尺身(2)，所述尺身(2)的外表面安装有微动装置(3)，所述微动装置(3)的下方安装有尺框(4)，所述尺框(4)的一端安装有紧固螺钉(5)，所述尺框(4)的一侧安装有显示器(7)，所述显示器(7)的一侧安装有功能按钮(6)，所述功能按钮(6)有三个，所述尺框(4)下方的一侧安装有高度校准爪(9)，所述高度校准爪(9)的外表面安装有锁紧框(8)，所述尺身(2)的下端安装有长度尺(11)，所述长度尺(11)的上表面安装有定位块(13)，所述定位块(13)的一侧安装有限位块(12)，所述长度尺(11)的下端安装有底座(15)，所述底座(15)上表面的一侧安装有水准仪(14)，所述底座(15)上表面的另一侧安装有收尺块(16)，所述收尺块(16)的内侧设置有角度尺槽(17)，所述角度尺槽(17)的内侧安装有角度校准尺(10)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920231161.X(22)申请日 2019.02.25(73)专利权人 昆山英福斯三维科技有限公司地址 215000 江苏省苏州市昆山市开发区章基路189号科创基地3号楼202室(72)发明人 顾亮　(51)Int.Cl.G01B 11/00(2006.01)G01N 21/01(2006.01)(54)实用新型名称一种3D扫描仪校准装置(57)摘要本实用新型提出了一种3D扫描仪校准装置，包括外壳，所述外壳中心设有激光发射器，所述外壳内对称设置有两个空腔，所述空腔内设有摄像头，所述空腔上壁设有第一卡槽，下壁设有第二卡槽，侧壁设有开槽；本装置通过将摄像头设置于内部的空腔内，并通过第一卡槽和第二卡槽将摄像头进行定位，无需通过螺钉等结构的拆装，即实现摄像头的定位，在校准摄像头位置时，操作便捷，减少拆装时间，同时也能够保证调整的准确性，此外，由于外壳是开放式的结构，使得内部容易积灰，设置了滑槽的顶壁，便于清理。

权利要求书1页 说明书3页 附图2页CN 209541663 U 2019.10.25C N 209541663U权　利　要　求　书1/1页CN 209541663 U1.一种3D扫描仪校准装置，包括外壳，所述外壳中心设有激光发射器，其特征在于，所述外壳内对称设置有两个空腔，所述空腔内设有摄像头，所述空腔上壁设有第一卡槽，下壁设有第二卡槽，侧壁设有开槽；所述摄像头外部设有壳体，所述壳体上部设有调整柱，下部设有定位柱，所述调整柱卡于所述第一卡槽内，所述定位柱卡于所述第二卡槽内，所述摄像头的镜头伸出所述开槽；所述第一卡槽包括第一直线部和与所述第一直线部连通的至少三个T形部；所述第二卡槽包括第二直线部，所述第二直线部上设有至少三个竖直部，所述竖直部端部设有定位口，所述定位柱能够卡于所述定位口处；所述调整柱和所述定位柱相错设置，所述定位柱位于所述定位口时，所述调整柱位于所述T形部的水平部内。

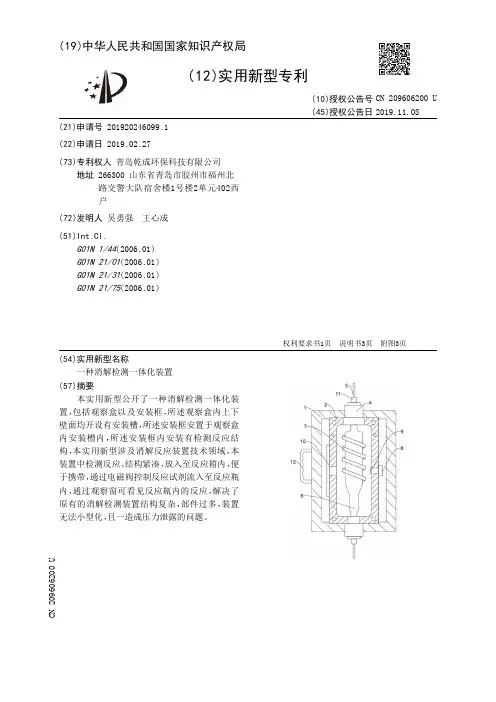

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246099.1(22)申请日 2019.02.27(73)专利权人 青岛乾成环保科技有限公司地址 266300 山东省青岛市胶州市福州北路交警大队宿舍楼1号楼2单元402西户(72)发明人 吴勇强　王心成　(51)Int.Cl.G01N 1/44(2006.01)G01N 21/01(2006.01)G01N 21/31(2006.01)G01N 21/75(2006.01)(54)实用新型名称一种消解检测一体化装置(57)摘要本实用新型公开了一种消解检测一体化装置，包括观察盒以及安装框，所述观察盒内上下壁面均开设有安装槽，所述安装框安置于观察盒内安装槽内，所述安装框内安装有检测反应结构，本实用新型涉及消解反应装置技术领域，本装置中检测反应，结构紧凑，放入至反应箱内，便于携带，通过电磁阀控制反应试剂流入至反应瓶内，通过观察窗可看见反应瓶内的反应，解决了原有的消解检测装置结构复杂，部件过多，装置无法小型化，且一造成压力泄露的问题。

权利要求书1页 说明书3页 附图3页CN 209606200 U 2019.11.08C N 209606200U权　利　要　求　书1/1页CN 209606200 U1.一种消解检测一体化装置，包括观察盒(1)以及安装框(2)，其特征在于，所述观察盒(1)上下壁面开设有安装通孔，且前后壁面均开设有观察窗(3)，所述观察盒(1)内上下壁面均开设有安装槽，所述安装框(2)安置于观察盒(1)内安装槽内，所述安装框(2)上下壁面均开设有安装通孔，且安装通孔内壁面开设有螺纹，所述安装框(2)侧壁面开设有第一安装孔，且另一侧壁面开设有第二安装孔，所述安装框(2)内安装有检测反应结构；所述检测反应结构，其包括：一对结构相同的电磁阀(4)、一对结构相同的入液管(5)、反应瓶(6)、电阻丝(7)、安装块(8)、LED灯(9)以及吸光板(10)；一对所述电磁阀(4)外壁面下端开设有螺纹，且通过螺纹旋接于安装框(2)上下壁面安装通孔内，一对所述电磁阀(4)另一端插装与观察盒(1)内上下壁面安装通孔内，且伸出观察盒(1)，一对所述电磁阀(4)开设有安装孔及入液孔，一对所述入液管(5)插装于一对所述电磁阀(4)入液孔内，所述反应瓶(6)上下壁面均为开口结构，且插装于电磁阀(4)安装通孔内，所述电阻丝(7)缠绕于反应瓶(6)外壁面，所述安装块(8)插装于安装框(2)的第一安装孔内，所述LED灯(9)安置于安装块(8)侧壁面，位于安装框(2)内侧，所述吸光板(10)插装于第二安装孔内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920323223.X(22)申请日 2019.03.14(73)专利权人 上海爱德夏机械有限公司地址 200434 上海市虹口区江杨南路2号(72)发明人 侯家俊　陈学庆　(74)专利代理机构 北京连城创新知识产权代理有限公司 11254代理人 刘伍堂(51)Int.Cl.G01L 3/00(2006.01)(54)实用新型名称一种扭力测量设备机构(57)摘要本实用新型涉及机械技术领域，具体地说是一种扭力测量设备机构，包括扭矩测量设备、可调节支架、固定立柱、底座，底座的顶部两侧各设有一个固定立柱，固定立柱的底部固定在底座上，可调节支架架设在两个固定立柱上，可调节支架的两个端部分别与两个固定立柱之间采用旋转轴连接，固定立柱的端部设有竖直限位挡板和水平限位挡板，竖直限位挡板位于可调节支架端部的前侧，水平限位挡板位于可调节支架端部的下方。

本实用新型同现有技术相比，设计了用于扭力测量设备的调节支架，能够根据产品要求调节测量方向，配合扭矩测量设备可以排除人为因素导致的波动，提高测量的准确性，同时，也能满足测量零件对于测量方向的要求。

权利要求书1页 说明书2页 附图2页CN 209605990 U 2019.11.08C N 209605990U权　利　要　求　书1/1页CN 209605990 U1.一种扭力测量设备机构，包括扭矩测量设备、可调节支架、固定立柱、底座，其特征在于：底座（5）的顶部两侧各设有一个固定立柱（3），固定立柱（3）的底部固定在底座（5）上，可调节支架（2）架设在两个固定立柱（3）上，可调节支架（2）的两个端部分别与两个固定立柱（3）之间采用旋转轴（4）连接，固定立柱（3）的端部设有竖直限位挡板（6）和水平限位挡板（7），竖直限位挡板（6）位于可调节支架（2）端部的前侧，水平限位挡板（7）位于可调节支架（2）端部的下方，可调节支架（2）的横梁上固定有扭矩测量设备（1）。

专利名称：一种专用工作测力机校准装置专利类型：实用新型专利
发明人：余雨生,杨宗斌,郑志富,余新华申请号：CN202020392166.3
申请日：20200325
公开号：CN211477504U
公开日：
20200911
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种专用工作测力机校准装置，包括底座，所述底座的正面左侧加工有凹槽，所所述支杆的左右两侧均设有刻度，所述支杆的顶部通过转轴转动连接有滑轮，所述底座的上方设有校准组件。

该专用工作测力机校准装置，通过底座、凹槽、挡板、支杆、刻度、滑轮和校准组件的配合，使用者可通过两侧指针的交错程度直观观测出是否存在误差，且对照刻度可直观测出误差大小，进而提升对测力机的校准精度，通过底座、凹槽、挡板、支杆、刻度、滑轮和校准组件的配合，可通过转动旋钮带动双头螺柱转动，使得两侧圆环带动夹板同时做相近或相离运动，进而对测力机进行限位，使得测力机的受力方向始终保持竖直，进而大大提升误差测量的精度。

申请人：衢州中等专业学校
地址：324000 浙江省衢州市柯城区盈川东路588号
国籍：CN
代理机构：浙江千克知识产权代理有限公司
代理人：吴斌林
更多信息请下载全文后查看。

专利名称：一种可同时测量三向分力的力传感器专利类型：实用新型专利
发明人：孙军,林国栋,陈帅
申请号：CN201820499337.5
申请日：20180410
公开号：CN207937105U
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可同时测量三向分力的力传感器，包括圆柱形中空外壳和外壳内设有的筒体，外壳和筒体间的内顶端和底端分别设有上膜片和下膜片，上膜片和下膜片间设有堆叠晶体片组，晶体片组包括第一晶体片、第二晶体片和第三晶体片，晶体片组一侧内设有Fx轴、Fz轴和Fy轴，晶体片组另一侧内设有导电片组，设置Fx轴、Fz轴和Fy轴的外壳一侧上还设有插座。

在传感器内部加入三组分向敏感晶片，每组晶片可同时接受来自不同方向的轴向力，通过电荷放大器转换成电压信号，输出到示波器、数字表和采集器上，从而实现三轴向分力测量同步进行。

申请人：扬州熙源电子科技有限公司
地址：225000 江苏省扬州市高新技术产业开发区开发西路217号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种多类型三向加速度传感器的校准装置专利类型：发明专利
发明人：王海霞,谭亮,周扬娜,冯鑫,赵雪原
申请号：CN201711247536.3
申请日：20171201
公开号：CN107741508A
公开日：
20180227
专利内容由知识产权出版社提供
摘要：本发明提供一种多类型三向加速度传感器的校准装置，涉及发动机振动测试技术领域。

该校准装置包括标准振动源、转接支架和转接螺钉，转接支架上包括四个螺柱。

转接支架通过下中心位置的第二螺柱固定在标准振动源上，并通过上端面的第一和两个侧端面上中轴相互垂直的第三螺柱和第四螺柱与三向加速度传感器进行连接，依次实现对三向加速度传感器三个方向的校准。

本发明提供的多类型三向加速度传感器的校准装置，解决了现有技术中存在的标准振动源只能校准一种类型的三向加速度传感器一个方向的高频频响问题，保证了三向加速度传感器三个方向的高频频响，从而保障了三向加速度传感器对振动测量的精度。

申请人：中国航发沈阳黎明航空发动机有限责任公司
地址：110043 辽宁省沈阳市大东区东塔街6号
国籍：CN
代理机构：沈阳东大知识产权代理有限公司
代理人：刘晓岚
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921312438.8(22)申请日 2019.08.14(73)专利权人 珠海市运泰利自动化设备有限公司地址 519180 广东省珠海市斗门区新青科技工业园内B型厂房(72)发明人 田伟琪　(74)专利代理机构 广州市红荔专利代理有限公司 44214代理人 王贤义(51)Int.Cl.G01C 25/00(2006.01)(54)实用新型名称一种通用型IMU校准设备(57)摘要本实用新型旨在提供一种结构简单、成本低、精度较高、且应用广泛的通用型IMU校准设备。

本实用新型包括底板、左支架、右支架、第一旋转机构、第二旋转机构及校准机构，所述左支架与所述右支架分别固定在所述底板的两端，所述第一旋转机构设置在所述左支架与所述右支架上，所述第二旋转机构固定在所述第一旋转机构的旋转部位上，所述第二旋转机构上设置有校准平台，所述校准机构放置在所述校准平台上所述校准机构包括双轴倾角传感器和IMU传感器。

本实用新型应用于电子产品的校准领域。

权利要求书1页 说明书4页 附图3页CN 210400412 U 2020.04.24C N 210400412U1.一种通用型IMU校准设备，其特征在于：它包括底板（1）、左支架（2）、右支架（3）、第一旋转机构（4）、第二旋转机构（5）及校准机构（6），所述左支架（2）与所述右支架（3）分别固定在所述底板（1）的两端，所述第一旋转机构（4）设置在所述左支架（2）与所述右支架（3）上，所述第二旋转机构（5）固定在所述第一旋转机构（4）的旋转部位上，所述第二旋转机构（5）上设置有校准平台（7），所述校准机构（6）放置在所述校准平台（7）上，所述校准机构（6）包括双轴倾角传感器（8）和IMU传感器（9）。

2.根据权利要求1所述的一种通用型IMU校准设备，其特征在于：所述第一旋转机构（4）包括第一滑环（10）、第一中空轴（11）、摇篮（12）及第一动力装置（13），所述第一动力装置（13）设置在所述右支架（3）上，所述摇篮（12）的右端固定在所述第一动力装置（13）的转动轴（14）上，所述第一中空轴（11）与所述左支架（2）转动配合，所述摇篮（12）的左端与所述第一滑环（10）分别连接在所述第一中空轴（11）的两端。

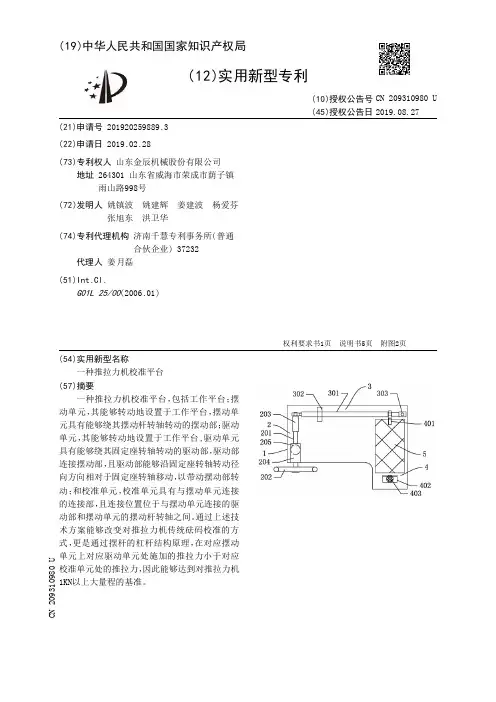

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259889.3(22)申请日 2019.02.28(73)专利权人 山东金辰机械股份有限公司地址 264301 山东省威海市荣成市荫子镇雨山路998号(72)发明人 姚镇波　姚建辉　姜建波　杨爱芬　张旭东　洪卫华　(74)专利代理机构 济南千慧专利事务所(普通合伙企业) 37232代理人 姜月磊(51)Int.Cl.G01L 25/00(2006.01)(54)实用新型名称一种推拉力机校准平台(57)摘要一种推拉力机校准平台，包括工作平台；摆动单元，其能够转动地设置于工作平台，摆动单元具有能够绕其摆动杆转轴转动的摆动部；驱动单元，其能够转动地设置于工作平台,驱动单元具有能够绕其固定座转轴转动的驱动部，驱动部连接摆动部，且驱动部能够沿固定座转轴转动径向方向相对于固定座转轴移动，以带动摆动部转动；和校准单元，校准单元具有与摆动单元连接的连接部，且连接位置位于与摆动单元连接的驱动部和摆动单元的摆动杆转轴之间。

通过上述技术方案能够改变对推拉力机传统砝码校准的方式，更是通过摆杆的杠杆结构原理，在对应摆动单元上对应驱动单元处施加的推拉力小于对应校准单元处的推拉力，因此能够达到对推拉力机1KN以上大量程的基准。

权利要求书1页 说明书5页 附图2页CN 209310980 U 2019.08.27C N 209310980U权　利　要　求　书1/1页CN 209310980 U1.一种推拉力机校准平台，其特征在于，包括：工作平台；摆动单元，其能够转动地设置于所述工作平台，所述摆动单元具有能够绕其摆动杆转轴转动的摆动部；驱动单元，其能够转动地设置于所述工作平台,所述驱动单元具有能够绕其固定座转轴转动的驱动部，所述驱动部连接所述摆动部，且所述驱动部能够沿固定座转轴转动径向方向相对于固定座转轴移动，以带动所述摆动部转动；和校准单元，所述校准单元具有与摆动单元连接的连接部，且连接位置位于所述摆动单元的驱动部和所述摆动单元的转轴之间。
