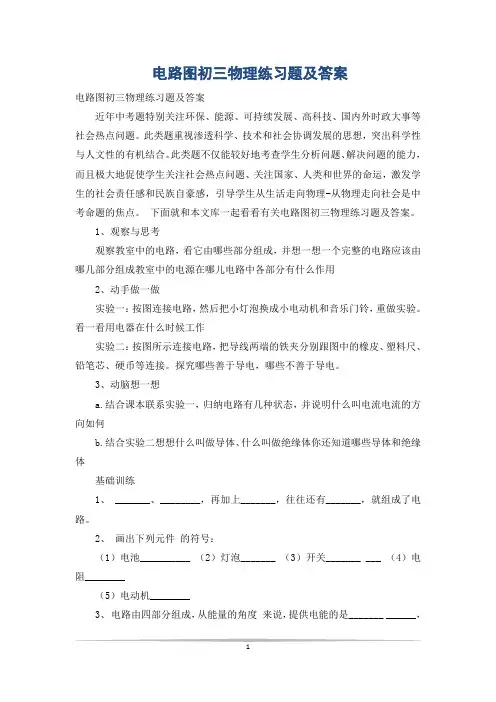

电路图初三物理练习题及答案电路图初三物理练习题及答案近年中考题特别关注环保、能源、可持续发展、高科技、国内外时政大事等社会热点问题。

此类题重视渗透科学、技术和社会协调发展的思想，突出科学性与人文性的有机结合。

此类题不仅能较好地考查学生分析问题、解决问题的能力，而且极大地促使学生关注社会热点问题、关注国家、人类和世界的命运，激发学生的社会责任感和民族自豪感，引导学生从生活走向物理-从物理走向社会是中考命题的焦点。

下面就和本文库一起看看有关电路图初三物理练习题及答案。

1、观察与思考观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成教室中的电源在哪儿电路中各部分有什么作用2、动手做一做实验一：按图连接电路，然后把小灯泡换成小电动机和音乐门铃，重做实验。

看一看用电器在什么时候工作实验二：按图所示连接电路，把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、硬币等连接。

探究哪些善于导电，哪些不善于导电。

3、动脑想一想a.结合课本联系实验一，归纳电路有几种状态，并说明什么叫电流电流的方向如何b.结合实验二想想什么叫做导体、什么叫做绝缘体你还知道哪些导体和绝缘体基础训练1、 _______、________，再加上_______，往往还有_______，就组成了电路。

2、画出下列元件的符号：（1）电池__________ （2）灯泡_______ （3）开关_______ ___ （4）电阻________（5）电动机________3、电路由四部分组成，从能量的角度来说，提供电能的是_______ ______，1消耗电能的是____________，传输电能的是_________。

4、只有电路闭合时，电路中才有电流。

电流的流动是有一定方向的，一般电路中电流的流向是_____ _→_________→_________。

5、自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫，其中是绝缘体的有________________________________________。

2018届中考物理专项练习--电路图及元件符号（含答案、全国通用）【答案】1. B2. C3. B4. D5. C6. C7. D8. BC9. ；10. 电压；电压；电流11. 解：由题意可知，电路是并联的，两支路任何一个闭合电铃都会响，说明电铃在干路中，后门来人闭合开关，电铃响而灯不亮，说明后门开关控制电路、不能控制灯泡；由此可判断出A处为电铃，B处为电池，C处为灯泡（电池与电铃的位置可互换）．如图所示：12. 解：要使两灯并联，从电源正极流出的电流应分别流入灯泡L1、L2，流过两灯泡中的电流应汇合共同流回负极，故与正极相连○里是电流表，中间○里是电压表，上边的○里是电流表，见下图：13. 解：由图知：闭合开关，要使两只灯泡正常发光，电流必须从电源正极出发，经过开关再经过下边的表才能通过灯泡L2，所以两只灯泡串联，故下边的表为电流表，上边的表为电压表．电路连接关系如下：14. 解：电源是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电源，且正极朝上．右边应选择电压表可以测L2的电压，如果右边选择电流表则会将L2短路，所以应选电压表．如下图所示：15. 解：由电路图可知，右上侧的圈串联在干路中，一定是电流表，下面的两个圈分别与一个用电器并联，所以为电压表．故如下图所示．16. 解：由图可知，变阻器和电阻并联，合上电路中电键S后，向左移动滑片P时，电流表A1示数不变，则A、B两点间为定值电阻；合上电路中电键S后，向左移动滑片P时，电阻增大，由欧姆定律可知，电流表A2示数变小，则C、D两点间是变阻器，如图所示．17. 解：根据电压表要并联使用和电流表要串联使用填写．上边的〇与R2并联，应是电压表，下边的〇与电源串联，应是电流表，如图所示．18. 解：电路中必须要有电源，若电池组位于左边空缺处，由图知两灯不可能是并联，所以电池组应位于右边空缺处；根据电流方向可知，电池组下端为正极；若左边空缺处为电压表，则灯泡L1不发光，因此左边空缺处为电流表，此时两灯泡并联、且闭合开关时两灯都发光，符合题意，如下图所示：19. 解：因为电压表要与L2并联，所以中间一定为电压表，左边一定为电源，并且下边为正极；由于灯L1和L2串联，则上面为电流表，如下图所示：20. 解：（1）电池组是必不可少的，可先将其确定．根据电流方向，又因为要求两灯串联，且都能发光，所以左边一定是电池组，且正极朝上．右边选择电压表可以测L2的电压，但如果选择电流表则会将L2短路，所以应选电压表．如下图所示：（2）去掉电压表，剩下的是一个串联电路，只剩下灯和滑动变阻器没有连接起来，滑动变阻器已经接了一个上边的接线柱，所以只需要再连接下边的接线柱就可以了，由于题上有具体的要求“滑片P向左移动时，电压表的示数变小”，即灯两端的电压变小，而总电压不变，滑动变阻器两端的电压一定变大，根据分压原理，其电阻一定变大，滑片向左移动电阻变大，则一定连接的是右下的接线柱．故答案为：21. 解：由图可知，电流通过上面的灯时，方向向左，与通过下面灯的电流汇合后，一起应回到电源的负极，即左框中应是电源，且电源的负极在下面，由此可知右框中应是开关．如图所示：22. 解：当电键S闭合时，灯泡L1和L2并联且能发光，则电源必须在中间；根据电流方向可知，下端必须为正极；由于两灯泡并联，电流表测量L2电流，则右端为电流表，左端为相当于导线的二极管．如下图所示：23. 解：冰箱正常工作时压缩机的工作是间歇性，每相隔一段时间进行工作几分钟，照明灯是在打开冰箱门时，照明灯进行工作，两者互不影响，两者属于并联．则照明灯和压缩机并联，各串联一个开关，分别控制照明灯和压缩机，如图：24. 解：因为电压表测小灯泡L两端电压，故电压表与L并联，所以中间一定为电压表，左边一定为电源，并且上边为负极，下边为正极，则右边为电流表，如下图所示：25. 解：（1）先作出F2的作用线，再由支点向作用线引垂线，支点到垂足的距离就是力臂l2如图：因为力臂为支点到力的作用线的距离，力的作用线与力臂垂直，作力臂l1的垂线可得力F1的示意图：（2）根据电流方向和开关的作用可知，电源在下方，并且右端为正极，故上方为电铃；如下图所示：（3）闭合电键S后，不移动变阻器滑片P的位置，使得电流表的示数最小，说明此时滑动变阻器接入电路中的电阻最大，根据滑片远离下方接线柱时接入电路的电阻变大可知，左下方接线柱与定值电阻串联，然后组成电路，如下图所示：26. 解：由图可知：闭合开关后，a和c是并联连接的，所以ac应一个是电压表，另一个是灯泡，b为电流表；此时由于a直接与电源并联，开关与c串联，所以c一个是灯泡，如图所示：27. 解：要使灯泡发光，则电路中必须有电源；如果电源在左侧，根据电流方向可知，下端必须为正极；若右端为电流表则灯泡L2短路、灯泡不发光，不符合题意，所以电源应位于右端，且下端为正极，左端为电流表，两灯泡并联、且都发光；电流从正极出发分支；一支经灯泡L2，另一支经电流表、灯泡L1，然后共同经开关回负极，通过L1的电流方向及电路图如下图所示：28. 解：左端的电表与灯泡L1并联，应是电压表，右端电表串联使用，应是电流表．如图：29. 解：要使灯泡发光，则电路中必须有电源；（1）如果电源在左侧，根据电流方向可知，上端必须为正极；若右端为电流表则灯泡L2短路、灯泡不发光，若右端为电压表则两灯泡串联，不符合题意．（2）电源应位于右端，且上端为正极；若左端为电压表则灯泡L1不发光、不符合题意；左端为电流表，两灯泡并联、且都发光，符合题意．故答案如下图所示：30. 解：（1）根据电流表与被测电路串联，电压表与被测电路并联可知，上面的圈与上面灯泡串联，所以是电流表，中间的圈与L1串联，因此是电流表，下边的圈与灯泡并联，所以是电压表．如图所示：（2）根据电流流向法，先从正极出发依次串联开关S1、灯泡L1、开关S回到负极，再把灯泡L2、开关S2串联，最后把该支路并联在开关S1和灯泡L1这一支路的两端，如下图所示：31. 解：（1）要使灯泡正常工作，闭合开关，电流分两支，一支经过灯泡L2，另一支经灯泡L1、电表，然后共同经最上面的电表、开关回负极，所以最上面和中间的电表必须是电流表；下面的电表为电压表，如图所示：（2）由题意可知：灯和压缩机是并联关系，且电动压缩机与温控开关串联，照明灯泡与门控开关串联，如下图所示：32. 解：根据电流表与被测电路串联，电压表与被测电路并联可知，上面的圈与上面灯泡串联，所以是电流表，中间的圈与L1串联，因此是电流表，下边的圈与灯泡并联，所以是电压表．如图所示：33. 解：（1）由支点O向F的作用线做垂线，垂线段的长度为F的力臂L．如图所示：；（2）由实物图可知，从电源正极开始分路，一路经过开关S2、灯泡L1，另一路经过L2，然后共同经开关S1回到电源负极；据此画出电路图，如图所示：；（3）因为电压表测电阻R两端电压，故电压表与R并联，所以中间一定为电压表；左边圆圈与电阻R串联，则左边为电流表，右边一定为电源，根据电流的方向可知上边为正极，如图所示：．34. 解：若右侧为电流表，会造成右侧灯泡短路，不能发光，故电流表位于左侧，电源位于右侧，如下图所示：35. 解：灯泡只有并联才可以正常工作，开关控制两个灯泡，电路图如下：36. 解：当电键S闭合时，灯泡L1和L2并联且能发光，则电源必须在中间；根据电流方向可知，下端必须为正极；由于两灯泡并联，电流表测量L2电流，则右端为电流表，左端为相当于导线的二极管．如下图所示：37. 解析：根据电流表、电压表的使用规则，与灯泡并联的是电压表，串联的是电流表．在干路上的一定是电流表．不论是电流表还是电压表，它们的正接线柱都接在靠近电源正极的一侧．答案如下图所示．38. 解：电流表不能和用电器并联，电压表不能和用电器串联；由电路图知，要使灯泡有电流通过，上面的电表必须是电流表，为避免灯泡被短路，下面的电表必须是电压表；同时电压表的左面、电流表的左面应该是“+”接线柱．电路图如下：39. 已知：U1=6V，I1=I2=0.48A，U2=2.4V，求：R，R2解：，，R=R1-R2=12.5Ω-5Ω=7.5Ω；电路图如图所示：40. 解：小灯泡L1和L2并联，电压表一定要并联在电路中，电流表一定要串联在电路中，所以电流从正极出发分两支，一支经灯泡L1回负极，另一支经电流表乙、L2回负极，所以甲一定是电压表，乙一定是电流表．如下图所示：【解析】1.解：要使三个电阻R1、R2、R3串联，则电流从电源正极流出，依次经过R3、R2、R1开关回到电源负极，故图中〇里都为电压表．故选B．根据电流表串联在电路中，电压表并联在电路中，并结合串联电路的特点即可确定〇里两块电表种类．此题考查了串并联电路的特点和电流表、电压表的使用．电流表串联在电路中，电压表是与用电器并联使用．2.解：如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表．故选C．分两种情况对电路进行分析，即串联电路或并联电路，然后根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路分析a、b的类别．解答本题需要掌握：压表和电流表的正确使用方法；电压表和电流表的在电路中的作用；本题根据电压表和电流表在电路中的作用进行分析更简单些．3.解：A、若甲表是电流表，乙表是电流表，电路会形成电源短路，故A错误；B、若甲表是电压表，乙表是电流表，当开关S闭合后，电流有两条路径，则电阻R1、R2并联，故B正确；C、若甲表是电压表，乙表是电压表，当开关S闭合后，是电阻R1的简单电路，故C错误；D、若甲表是电流表，乙表是电压表，当开关S闭合后，是电阻R1的简单电路，故D错误．故选B．电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；因此根据仪表的连接方式以及在电路中的作用解答本题．此题主要考查电流表和电压表的连接方式以及在电路中的作用，并会设计串并联电路．4.解：由电路图可知，表1与灯泡并联，表2与灯泡串联，所以表1应该是电压表，表2应该是电流表．故选D．解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大．解决此题要结合电流表和电压表的使用方法进行解答．5.解：A、电路图无用电器，故A错误；B、电路图无电源，故B错误；C、有电源，灯泡、开关、电源串联，电路正确，故C正确；D、闭合开关，电源会短路，故D错误；故选C．一个完整的电路包括电源、开关、用电器、导线，且不能出现短路．本题考查了电路的组成，注意不要出现短路的情况：电源短路是指电源两极不经过用电器直接连通的电路．6.解：A、若a、b都是电流表，则发生电源短路，电路不能正常工作，故A错误；B、若a、b都是电压表，电表的电阻很大，灯泡不亮，电路不能正常工作，故B错误；C、若a是电流表，b是电压表，电流从正极出发经灯泡、电流表a回负极，电压表b测量电源电压，电路正常工作，故C正确；D、若a是电压表，b是电流表，则发生电源短路，电路不能正常工作，故D错误；故选C．根据电压表一定要并联，电流表一定要串联，电路正常工作，将各个选项条件逐一分析即可．本题考查学生对电流表和电压表的特点的了解和掌握，该类题是常考题型．注意电流表在电路中相当于导线，电压表相当于开路，掌握电压表和电流表的正确使用方法以及在电路中的作用．7.解：A、电压表并联在电源两端，测电源的电压，而且电压表的正负接线柱接反了，所以A选项错误；B、电压表并联在L1两端，测灯L1的电压，但电流没有遵循“正进负出”，所以B选项错误；C、电压表并联在L2两端，测灯L2的电压，故C选项错误．D、电压表并联在L1两端，测灯L1的电压，遵循“正进负出”的原则，所以D选项正确的．故选D．根据电压表的正确使用方法判断，①电压表应该并联在被测用电器两端，②应该“正进负出”．会正确使用电压表，知道电压表应该并联在被测用电器两端．8.解：电流表测电路中一个小灯的电流，则两灯并联，且电流表和一个灯泡串联在同一支路；所以，上面两个〇内应填电流表和电灯，即①为电流表，②为电灯；下面的③与左边的电灯并联，应填电压表．若是1，2是，3是，两灯泡并联，关S闭合时两灯均能发光，且两电表的示数均不为零；故选BC．根据小灯泡是用电器，电流表在电路中起导线作用，电压表在电路中相当于开路状态去分析．知道电压表和电流表的正确使用方法，会根据要求判断出电路图的组成．9.解：电动机的电路图号：，交叉相连的导线的电路图号：．故答案为：；．根据所学习的各种元件的电路符号对应的画出来．本题考查了元件的电路符号．注意要把各个符号画清晰、规范．10.解：L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．故答案为：电压；电压；电流．（1）电流表与被测用电器串联，并且在电路中相当于导线，去掉后对电路有影响；（2）电压表与被测用电器并联，在电路中相当于开路，去掉后对电路没有影响．填电表题实际上就是判断串并联的过程，这类题还可以采用假设法，假设圆圈处去掉，判断对电路是否有影响，有影响就填电流表，无影响就填电压表．11.由题意可判断出电路是并联的，前门来人闭合开关，电铃响灯也亮，说明前门开关控制灯泡和电铃；后门来人闭合开关，电铃响而灯不亮，说明后门开关控制电路、不能控制灯泡；综合以上可知，电铃位于干路，灯泡位于前门支路，据此进行解答．此类电路的元件判断要认真读懂题意，先判断串、并联，再明确元件的位置，最后填入即可．12.电流表串联在电路中，电压表并联在电路中．要使灯L1、L2并联，必须让两灯分别在两个支路，每个灯都不能在干路．本题需要知道电压表和电流表的使用外，还要知道电流表电阻很小，相当于导线；电压表电阻很大，相当于断路．13.电流表的内阻非常小，相当于导线串联在电路中；电压表的内阻特别大，相当于断路并联在用电器两端．此题考查了电流表和电压表的使用方法，在初中物理电学实验中，经常使用电流表或电压表，我们要熟练掌握其使用规则，规范应用．14.电源是电路中必不可少的元件，先确定电源的位置，再根据电压表和电流表的连接特点和电路要求选择其中的一个．电压表和电流表的选择可以采取尝试法，但前提是我们对电路本身的特点先要有一个正确的分析，然后再结合电表的连接要求进行尝试．15.电流表要串联接入电路，电压表要并联接入电路．结合电路图可逐一进行验证．这类题目能综合考查学生的电路识别能力，电流表、电压表的连接方式，及分析、推理能力．16.由题意可知，变阻器和电阻并联，根据要求向左移动滑片P时，电流表A1示数不变、电流表A2示数变小，结合欧姆定律分析．本题考查了并联电路的特点和欧姆定律的应用，关键是会分析滑片P移动时电流表示数的变化．17.两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表．本题考查了电压表和电流表的判断，电流表相当于导线，是串联在电路中的，电压表的电阻很大，是并联在电路的．18.要使灯泡发光则必须有电源；两只灯泡并联说明每个灯泡独立与电源组成通路；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．解决此类问题需要会根据电流的方向选择合适的元件，会识别串联电路和并联电路．19.要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L2两端电压，所以电压表与L2并联．此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．20.（1）电池组是电路中必不可少的元件，先确定电池组的位置，再根据电压表和电流表的连接特点和电路要求选择其中的一；（2）连接电路时，可以先不考虑电压表，把剩余的连好，最后再并上电压表．补电路时也一样，去掉电压表，剩下的就容易连接了，连接滑动变阻器时要注意一上一下，还要注意滑动变阻器的作用有没有具体要求．（1）电压表和电流表的选择可以采取尝试法，但前提是我们对电路本身的特点先要有一个正确的分析，然后再结合电表的连接要求进行尝试．（2）连电路比较简单，但容易忽略掉题中的具体要求，所以遇到此类问题时一定要看清题目中的具体要求．电路中的电流都是从电源正极出发，经过开关、用电器，最后回到电源的负极，所以依据题目中的电流方向可以判断电源的正极，从而根据电流的流向判断出流经另一盏灯的电流方向．电池元件符号的长线一端是正极，短线一端是负极，在电池外部电流方向总是正极出发，流经用电器，再回到负极．22.要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．23.电冰箱的压缩机和照明灯之间相互不影响，都能和电源构成通路，属于并联．本题考查了电路的设计和电路符号的填写；明确并联电路各支路工作时互不影响是解题的关键．24.要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L两端电压，所以电压表与L并联．此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．25.（1）画力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线，做支点到动力作用线和阻力作用线的垂线即可；根据力臂的定义，力臂为支点到力的作用线的距离，已知力臂可画出力．（2）会根据电流的流向和开关的作用判断出电源的位置以及正负极，确定了电源后，另一个空缺处则为电铃．（3）滑动变阻器按一上一下的原则串联在电路中，电路中的电流最大说明滑动变阻器接入电路的电阻最大，即滑片远离的下方接线柱必须接入电路中．（1）掌握杠杆的五个要素：支点、动力、阻力、动力臂、阻力臂；（2）会根据电流的方向判断出电源方向，会看懂电流的流向，并能够完成电路图．（3）本题考查了实物电路图的连接，关键是知道滑片远离下方接线柱时接入电路的电阻变大，靠近下方接线柱时接入电路的电阻变小．26.根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断．本题主要考查学生对电流表和电压表的使用方法的了解和掌握．27.要使灯泡发光则必须有电源；两只灯泡并联说明每个灯泡独立与电源组成通路．电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．28.根据电流表要串联使用，电压表要并联使用填写．左端的电表与灯泡L1并联，应是电压表，右端电表串联使用，应是电流表．本题考查电流表和电压表的使用规则；熟悉电压表和电流表的正确使用是解决该题的关键．29.要使灯泡发光则必须有电源；两只灯泡并联说明每个灯泡独立与电源组成通路．电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路；此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．30.（1）根据电流表与被测电路串联，电压表与被测电路并联即可确定电表符号．（2）根据电路图连接实物图时，可以根据电流流向法进行连接，先从电源的正极出发依次串联电路元件最多的支路，再把并联的部分串联到相应的位置即可．（1）本题考查了电流表和电压表的使用，知道电流表与被测电路串联，电压表与被测电路并联即可．（2）本题考查了根据电路图连接实物图以及根据要求连接实物图，实物连接图的关键在于看懂电路图，在连接过程中，注意各元件的次序，导线不能交叉．31.（1）电流表相当于导线，与用电器串联使用；电压表相当于断路，与用电器并联使用．（2）由题意可知，电动压缩机与温控开关串联，照明灯泡与门控开关串联；灯和压缩机可以独立工作、互不影响，即为并联．（1）此题考查的是电流表的使用，知道电流表相当于导线，需要串联在电路中，是解决此类问题的关键．（2）本题考查了并联电路的特点和开关的作用，关键是根据题意得出灯泡与电动机独立工作、互不影响．根据电流表与被测电路串联，电压表与被测电路并联即可确定电表符号．本题考查了电流表和电压表的使用，知道电流表与被测电路串联，电压表与被测电路并联即可．33.（1）力臂是从支点到力的作用线的距离．由支点向力的作用线做垂线，垂线段的长度即为力臂．（2）从实物图中可以看出两灯泡并联连接，开关S1控制干路，S2控制L1所在支路，根据实物图画出电路图．（3）要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L两端电压，所以电压表与L 并联．（1）考查了有关力臂的画法，首先要掌握力臂的画法，确定支点，从支点向力的作用线引垂线，垂线段的长度即为力臂．（2）本题考查根据实物图画电路图的能力，能正确识别电路的连接方式是画电路图的前提．（3）此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．34.电流表的内阻很小、在电路中相当于导线，据此判断电流表的位置，然后确定电源的位置．解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路．35.先确定各用电器的连接方式，然后确定开关的接线方式，最后根据家庭电路的正确连接方法完成电路．该题考查了家庭电路的连接，注意两灯要并联，开关在干路．36.要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路．此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．37.根据电流表是串联使用，电压表是并联使用分析，且电流要从电表的正接线柱流入，负接线柱流出．本题考查了电流表和电压表的使用．此类题主要看电表与用电器的连接方式是什么，若与用电器或电源串联则是电流表，若与用电器或电源并联则是电压表．38.①电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联．②使用电流表或电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出，否则指针会倒转．电流表相当于导线所以应与用电器串联，电压表相当于断路所以应与用电器并联．39.根据R=分别求出两次的电阻大小，即可知道盒内两个电阻的阻值．会设计串并联电路，会用元件符号画出正确的电路图，会灵活应用欧姆定律进行相关计算．40.电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线．解决本类题的关键是牢记电压表和电流表的正确使用方法，并且能够识别串并联电路．。

初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。

2. 并联电路的总电流等于各支路电流的______。

3. 电路中，电阻器的作用是______电流。

4. 电压表的内阻应该______，以减少测量误差。

5. 电流表的内阻应该______，以减少测量误差。

三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。

求电路中的总电流。

2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。

求电路中的总电阻。

3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。

四、简答题1. 请简述串联电路和并联电路的区别。

2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。

2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。

答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。

l l《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光 2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电 B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体 D 、导体和绝缘体之间没有绝对的界限7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A 、家用电器不能工作 B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

初三物理电路图练习题
1. 根据题目所给的电路图，判断下列说法中正确的是：
A. 电路中电流的方向是从电源正极流向负极。

B. 电路中的开关控制了整个电路的通断。

C. 电路中的电阻器可以改变电路中的电流大小。

D. 电路中的电容器可以储存电荷。

2. 画出一个简单的串联电路图，并说明串联电路中各元件的连接特点。

3. 画出一个简单的并联电路图，并说明并联电路中各元件的连接特点。

4. 根据题目所给的电路图，计算电路中的总电阻值。

已知电路中有两
个电阻，分别为R1=10Ω和R2=20Ω。

5. 已知一个电路中的电源电压为12V，通过一个电阻的电流为0.5A，
请计算该电阻的阻值。

6. 在一个并联电路中，有两个电阻R1和R2，已知R1=10Ω，通过R1
的电流为0.2A，通过R2的电流为0.3A，请计算电路中的总电流。

7. 根据题目所给的电路图，计算电路中的总功率。

已知电源电压为9V，电路中的总电阻为30Ω。

8. 画出一个包含电源、开关、灯泡和电阻的简单电路图，并说明电路
中各元件的作用。

9. 已知一个电路中的电源电压为6V，通过一个电阻的电流为0.4A，
请计算该电路的总功率。

10. 根据题目所给的电路图，计算电路中的电流。

已知电路中的电源电压为12V，总电阻为6Ω。

此文档下载后即可编辑电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。

2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图4.试指出下面电路有什么错误，并改正。

5、一个开关能够控制3个灯泡，试画出连接方式。

1.按上面照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）2．按照图甲的电路图，在图乙中连接实物电路L 1L 2V L 1L 23 154．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。

并画出相应的电路图。

电表的使用： 7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1的电流是： ；通过灯L2的电流是： .第2题图 图甲 图乙第7题图8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是：；L1两端的电压是：；L2两端的电压是：。

第8题图9．试在右面电路中的O中填入合适的电表（电流表和电压表）第9题图10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2为两只相同的灯泡。

⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱；⑵图⑴中a表为________，b表的示数为_______。

⑶图⑵中的a表的示数为_______，b表的示数为_______，c表的示数为________。

电学作图题课后作业1. 在图屮，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S 闭合后，电 路能正常工作.2. 用笔画代替导线完成图1中电路的实物连接.要求：两灯串联，其中一个电压表测量电源两 端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图.S1 图23. 如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和 光控开关电灯才能亮；②三孔插座单独接入.4. 综合作图・■家庭电路:如图所示家庭电路，凤灯1“和5由开关S 控制，墙上有一个固定插座•请把电路连接完整.5. 如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S 闭合时,................................... .............................发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向.6.闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向.电学作图题参考答案1.解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下:LR2.解：将两灯串联，因电源电压为3V,所以两电压表选用小量程，将一个电压表并联的电源两端的，另处一个电压并联在另处一个灯泡两端，注意电压表正负接线柱的连接，如下左图所示：3.解：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套;三孔插座与灯泡并联，其接法为：左零右火上接地，如下图所示：4.解：（1）由于家庭电路屮的各个用电器是并联连接，所以比电路屮的两盏日光灯Li和L2并联，开关接在干路上同时控制两盏灯泡：（2）首先辨别上面三根线地线、火线、零线.两孔插座接法：左孔接零线，右孔接火线；（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线.如图所示：5.解：从图可知，条形磁铁的右端是S极，左端为"极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极；根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；在磁体的外部，磁感线都是从磁体的N极出来冋到S极，所以磁感线方向都向右.如图所示:6.解：由磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极（即螺线管的右端），则四指弯曲的方向为电流的方向, 结合电流由螺线管的左端流入画出绕线方法，答案如图所示:。

《电路图》练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光L 2 L 1L 2 L 1 L 2 L 1 L 2 L 1 A DC B L 2 L 1 S 1 S 3 S 28、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。

2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。

3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。

5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。
