施工图审查常见问题与疑难问题

施工图审查常见问题与疑难问题

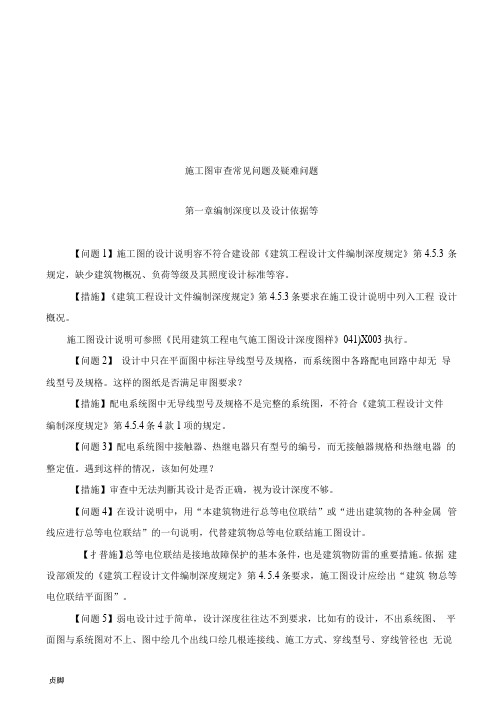

施工图审查常见问题及疑难问题第一章编制深度以及设计依据等【问题1】施工图的设计说明容不符合建设部《建筑工程设计文件编制深度规定》第4.5.3 条规定，缺少建筑物概况、负荷等级及其照度设计标准等容。

【措施】《建筑工程设计文件编制深度规定》第4.5.3条要求在施工设计说明中列入工程设计槪况。

施工图设计说明可参照《民用建筑工程电气施工图设计深度图样》041)X003执行。

【问题2】设计中只在平面图中标注导线型号及规格，而系统图中各路配电回路中却无导线型号及规格。

这样的图纸是否满足审图要求？【措施】配电系统图中无导线型号及规格不是完整的系统图，不符合《建筑工程设计文件编制深度规定》第4.5.4条4款1项的规定。

【问题3】配电系统图中接触器、热继电器只有型号的编号，而无接触器规格和热继电器的整定值。

遇到这样的情况，该如何处理？【措施】审查中无法判斷其设计是否正确，视为设计深度不够。

【问题4】在设计说明中，用“本建筑物进行总等电位联结”或“进出建筑物的各种金属管线应进行总等电位联结”的一句说明，代替建筑物总等电位联结施工图设计。

【扌普施】总等电位联结是接地故障保护的基本条件，也是建筑物防雷的重要措施。

依据建设部颁发的《建筑工程设计文件编制深度规定》第4. 5.4条要求，施工图设计应绘出“建筑物总等电位联结平面图”。

【问题5】弱电设计过于简单，设计深度往往达不到要求，比如有的设计，不出系统图、平面图与系统图对不上、图中绘几个出线口绘几根连接线、施工方式、穿线型号、穿线管径也无说明。

还有的设计不管穿线多少，一律采用一种管径等等，审査可否允许。

【措施】不允许，视为设计深度不够。

【问题6】省《05系列建筑标准设计图集》与国家建筑标准设计图集要求不同之处，应以哪个图集为准。

【措施】标准设计图集不同于设计规，标准设计图集仅供设计人员参考，具体选用何种图集由设计人员确定。

如果图集违反设计规或者图集有错误，就不能采用。

【问题7】当国家标准、行业标准、地方标准规定不一致时，该如何执行？【措施】当国家标准与行业标准不一致时，分下列几种情况分别处理：1、当国家标准规定的严格程度为“应”或“必须”时，考虑国家标准是最低的要求，至少应按国家标准的要求执行。

结构专业施工图设计审查技术问答

结构专业施工图设计审查技术问答

5 框架结构电梯井四角混凝土柱是否明确必须参加框架整体计算？
答：当电梯井四周布置梁承受竖向荷载，电梯井四角混凝土柱仅是构造设置时，该柱不参加框架整体计算。当电梯共角柱作为框架梁的支承柱，应参加整体计算。此时该柱截面尺寸与构造须满足抗震规范对框架柱的有关规定。
6 框架结构计算时，关于底层柱计算高度问题，应从基础顶面算至一层高度。从审查计算书情况看，取法较多，有的取值为底层层高十500mm，或取值为底层层高，或取值为底层层高十1500mm等等，当然这要看地面约束情况。但到底取值多少为宜？
答：施工图结构审查应要求设计提供荷载计算，并补充必要的计算过程。
15 底框-剪力墙结构，框架底层层高《建筑抗震设计规范》规定小于等于 4.5m，是指二层楼面至基础顶面，还是至±0.00处？或是至室外地面？
答：《建筑抗恁设计规范》（GB 50011-2001）第7.1.3条规定，对底框房屋的底层层高作了限制，底层层高是指室内地面标高至二层楼面标高之间的高度。层高与计算高度对于底层是不同的。
答：可以。参照《混凝土结构设计规范》（GB 50010-2002）表7.3.11，也可参照《钢结构设计规范》（GB 50017-2003）表5.1.3弹性方案取值。
8 梁侧纵向构造钢筋间距不能满足《混凝土结构设计规范》不宜大于200mm的要求，而PKPM软件出图时，较多情况出现纵向构造钢筋间距大于200mm。是否需要人工修改？
答：这是剪力墙开洞如何建模的问题。当洞口较小，剪力墙具有整体墙截面工作特点时，应先输墙，再在墙段上设洞口；当开洞较大，使得洞口以上的梁的跨高比大于5时，《高层建筑混凝土结构技术规程》（JGJ 3-2002）提出此梁按框架梁设计，则各墙段成为独立工作的墙段，此时计算建模应先设节点再分段设墙与梁。

结构专业施工图审查技术问答第三章

结构专业施工图审查技术问答第三章

1
2
GB50011-2010第条，甲、乙类建筑以及高度大于24米的丙类建筑，不应采用单跨框架结构，高度不大于24米的丙类建筑不宜采用单跨框架结构。此条在条文说明中解释到“某个主轴方向有局部的单跨框架，可不作为单跨框架结构对待”，请问这个“局部单跨框架”所占该方向框架的比例是在多大范围时较为合适，审图时如何把握？既然整个建筑允许局部有单跨框架，单跨框009结构专业疑难问题问答中已有回答。
设防区为7度、抗震设防类别为乙类，Ⅲ类场地，地震加速度0.15g，在确定抗震构造措施时，按《抗规》第3.3.3条宜按8°，此时是否需要考虑其为乙类设防，再提高至9°构造？
7°、乙类抗震设防的建筑按8°采取抗震措施中，已包含了III类场地，0.15g区提高至8°的抗震构造措施，故不需重复提高至9°。
02
答：主体结构顶部出屋面的小塔楼应按一层建入模型，该层各项计算指标和构造要求应按实际情况和相应结构类型采用不同控制指标和构造区别对待。
02
平面大开洞后形成小夹层，如何合理建模？层刚度比、层间位移比、抗剪承载力等指标如何看？
答：按GB50011-2010第3.6.4条执行。
错层房屋用PKPM建模计算后，层刚度比、层间位移比、抗剪承载力等不符合实际情况，如何处理？
答：应按建质（2008）216号第3.5.2条第7款第1项规定执行。
“两种不同的计算程序”是指两个不同软件编制单位编制的程序，同时应尽可能选择两种计算模型不同的程序。
高层住宅剪力墙结构，底层多开间门厅挑空无板，开洞范围超出JGJ3—2002第4.3.6条，有的甚至形成楼板断开无连接，此种结构应该如何建模计算？仅采用SATWE结构计算软件是否合适？
多、高层建筑结构计算，总信息文件中上下楼层间偏心率E0x、E0y ，应控制偏心率多少？

最新[建筑]97结构专业施工图审查技术问答第三章ppt课件

最新[建筑]97结构专业施工图审查技术问答第三章ppt课件
答：GB50011-2010第6.1.5条条文说明已很清楚，请自行把握。 本条增加了控制单跨框架结构适用范围的要求。框架结构中某个主轴方向
均为单跨，也属于单跨框架结构；某个主轴方向有局部的单跨框架，可不作为 单跨框架对待。一、二层的连廊采用单跨框架时，需要注意加强。框－墙结构 中的框架，可以是单跨。
进 入 夏 天 ，少 不了一 个热字 当头， 电扇空 调陆续 登场， 每逢此 时，总 会想起 那 一 把 蒲 扇 。蒲扇 ，是记 忆中的 农村， 夏季经 常用的 一件物 品。 记 忆 中 的故 乡 ， 每 逢 进 入夏天 ，集市 上最常 见的便 是蒲扇 、凉席 ，不论 男女老 少，个 个手持 一 把 ， 忽 闪 忽闪个 不停， 嘴里叨 叨着“ 怎么这 么热” ，于是 三五成 群，聚 在大树 下 ， 或 站 着 ，或随 即坐在 石头上 ，手持 那把扇 子，边 唠嗑边 乘凉。 孩子们 却在周 围 跑 跑 跳 跳 ，热得 满头大 汗，不 时听到 “强子 ，别跑 了，快 来我给 你扇扇 ”。孩 子 们 才 不 听 这一套 ，跑个 没完， 直到累 气喘吁 吁，这 才一跑 一踮地 围过了 ，这时 母 亲总是 ，好似 生气的 样子， 边扇边 训，“ 你看热 的，跑 什么？ ”此时 这把蒲 扇， 是 那 么 凉 快 ，那么 的温馨 幸福， 有母亲 的味道 ！ 蒲 扇 是 中 国传 统工艺 品，在 我 国 已 有 三 千年多 年的历 史。取 材于棕 榈树， 制作简 单，方 便携带 ，且蒲 扇的表 面 光 滑 ， 因 而，古 人常会 在上面 作画。 古有棕 扇、葵 扇、蒲 扇、蕉 扇诸名 ，实即 今 日 的 蒲 扇 ，江浙 称之为 芭蕉扇 。六七 十年代 ，人们 最常用 的就是 这种， 似圆非 圆 ， 轻 巧 又 便宜的 蒲扇。 蒲 扇 流 传 至今， 我的记 忆中， 它跨越 了半个 世纪， 也 走 过 了 我 们的半 个人生 的轨迹 ，携带 着特有 的念想 ，一年 年，一 天天， 流向长

建筑专业施工图设计审查技术问答

建筑专业施工图设计审查技术问答

建筑专业施工图设计审查技术问答（一)1.《高层民用建筑防火规范》（GB50045-95）（以下简称:“高规”）第5。

2.3条规定，防火墙上若必须开门应设置能自行关闭的甲级防火门窗(耐火极限1.2h），而第5.4。

4条则明确若采用防火卷帘门分隔，则必须满足耐火极限不低于3。

0h的背火温升的要求。

为何对防火门和防火卷帘的耐火极限时间规定相差这么远？答：《高规》第5。

2。

3条规定，防火墙上不应开设门、窗、洞口，当防火墙上必须开设门，应设置能自行关闭的甲级防火门，其耐火极限应为1。

2h。

因为防火墙上所开设的门仅为局部，而在《高规》第5.4.4条中当用防火卷帘替代防火墙时，供作防火分隔，该耐火极限的要求应提高，要达到防火墙的耐火极限不低于3.00h,采用包括背火面温升作耐火极限判定条件要求，即《高规》第3。

0。

2条表3。

0.2中以防火墙具有不低于不燃烧3.00h耐火极限要求。

2.《高规》第4.1。

5A条规定，歌舞厅、卡拉OK厅、夜总会、录像厅、放映厅、桑拿浴室等应设置在高层建筑的一、二、三层，设置在其他楼层则要采取第4。

1。

5条A。

1款至第4。

1.5条A.6款等限制措施，那么餐厅、宴会厅、会议室等人数众多的房间是否要作这些限制？答:如餐厅、宴会厅、会议室等内兼有歌舞、卡拉OK功能的集中的公共场所,则亦应按《高规》第4.1。

5条规定执行.3。

《高规》第6。

1.1条作了较重大的调整，那么现在在继续按江苏省公安厅消防局苏公消（2003)63号文的一些措施来解决高层建筑只有一个安全出口的问题是否继续有效？答:《高规》第6。

1。

1条及第6.1。

1.1款至第6.1.1。

3款均作为强制性条文执行。

而苏公消2003［63]文中规定的措施，它不是国家规范，在新修订的《高规》第6。

1.1条的规定中已包含了苏公消2003［63］号文中的规定内容。

4.《高规》第6.1。

1。

2条规定：十八层以下的单元式住宅只有一个安全出口时，户门应设甲级防火门，但在《高规》第6。

结构专业施工图审查技术问答

结构专业施工图审查技术问答

结构专业施工图审查技术问答第一章 荷载1. 走廊，门厅，楼梯活荷载根据《荷载规范》，当人流可能密集时取3.5KN/m²,在具体设计时当楼梯活荷载取3.5KN/m²，与其相连的走廊活荷载是否也必须取3.5KN/m²？答：人流可能密集时活荷载取 3.5KN/m²，一般是指公共建筑和高层建筑中使用的消防楼梯。

对走廊和门厅，设计和审查人员可根据具体工程的人员流量判断，可能密集时取3.5KN/m²。

与消防楼梯相连的走廊作为消防通道时，活荷载应取3.5KN/m²。

2. 住宅的储藏室活荷载是否需按《荷载规范》取用为5.0 KN/m²，一些审图中心均按此控制。

个人认为实际不会产生这么大的荷载需求。

答：《荷载规范》条文4.1.1条，储存物品的仓库活荷载标准值取值为5.0KN/m²，住宅的储藏室目前规范未提供可靠的统计数据，如无地方规定，建议参照《荷载规范》4.1.1条执行，取5.0 KN/m²。

如取3.0~5.0，可不作为违反强条。

DBXYD-TF477-46YM4-W74MH-6YDQ83. 露台活载取2.0 KN/m²是否可以（不按阳台要求执行）？答：公共建筑中的露台活荷载应按其使用功能确定；住宅中的露台，活荷载不应低于阳台的取值。

4. 根据《高规》3.2.2条及条文说明，高度大于60米的高层建筑可按100年重现期的压值作为基本风压，而《荷载规范》笼统说对于高层建筑基本风压应适当提高，因而对高度不大于60米的高层建筑基本风压取值存在异议。

答：根据《高规》3.2.2条及条文说明，特别重要或对风荷载比较敏感的高层建筑，其基本风压应按100年重现期的风压值采用。

一般情况下，房屋高度大于60米的高层建筑，可按100年重现期的风压值采用。

高度不大于60米的高层建筑，基本风压可仍按50年重现期的基本风压值采用。

5. 《石材幕墙技术规范》JGJ133-2001，阵风系数βgz=2.25，原《玻璃幕墙技术规范》JGJ102-96修改为新规范JGJ102-2003后，阵风系数βgz改按《荷载规范》执行，因石材幕墙技术规范未变，有关阵风系数能否修正？另建筑幕墙GB/T21086-2007对挠度规定等也与原规范不同，如何执行？答：各专业幕墙设计，应按现行、本专业幕墙规范执行。

工程结构专业施工图审查技术问题侯善民


02 工程结构专业施工图常见 问题
结构设计不合理
总结词
结构设计不合理是工程结构专业施工图审查中常见的问题之 一，主要表现在结构选型、传力途径、计算简图等方面。
详细描述
结构设计不合理可能导致结构整体或局部承载能力不足、稳 定性差、地震作用下的抗震性能不足等问题。例如，在高层 建筑中，如果结构选型不当，可能会导致侧向刚度不足，影 响结构的稳定性。
详细描述
在进行大跨度结构审查时，应重点关注结构的受力性能分析是否准确、稳定性验算是否符合要求、施工 可行性及经济性等方面的问题。对于大跨度桥梁，还需特别关注桥墩和桥台的受力性能和稳定性问题。
案例三：复杂节点构造审查
要点一
复杂节点构造审查
复杂节点构造是指结构中受力复杂、 连接方式多样的节点，如大型钢结构 的连接节点等。审查时应重点关注节 点的连接方式、传力路径等方面的问 题，确保节点安全可靠。
工程结构专业施工图审查技术问题
contents
目录
• 施工图审查概述 • 工程结构专业施工图常见问题 • 工程结构专业施工图审查要点 • 工程结构专业施工图审查实践
01 施工图审查概述
审查目的和意义
确保施工图设计符合国家法律 法规、技术标准和规范要求， 提高工程质量和安全性能。
发现和纠正施工图设计中存在 的缺陷和错误，减少施工过程 中的变更和返工。
VS
详细描述
安全性问题可能导致结构在正常使用或偶 然荷载作用下发生破坏或倒塌，造成严重 的人员伤亡和财产损失。例如，在高层建 筑的抗震设计中，如果结构整体稳定性不 足或节点连接不牢固，可能会导致结构在 地震作用下发生倒塌。
03 工程结构专业施工图审查 要点
结构选型与布置
总结词

建设工程施工图设计审查技术问答指导(结构专业)

建设工程施工图设计审查技术问答指导（结构专业）2021年苏州市建设工程施工图设计审查技术问答指导（结构专业）第一章荷载1.1对于工业建筑：（1）楼面活荷载的组合值系数、频遇值系数、准永久值系数如何取值？（2）重力荷载代表值的可变荷载组合值系数如何取值？答：（1）按《工程结构通用规范》GB55001-2021第4.2.7条执行；《建筑结构荷载规范》GB50009-2012附录D中未列出的工业建筑，可以按工业建筑生产的产品比照示例进行取值；如未明确生产产品的工业建筑，应按实际情况采用。

（2）重力荷载代表值的活荷载组合值系数：按实际情况计算的楼面活荷载，其组合值系数为1.0；按等效均布荷载计算的楼面活荷载，当活荷载不大于10kN/㎡时可取不小于0.7，活荷载大于10kN/㎡时可取不小于0.8。

1.2轻型门刚结构风荷载作用目前是否需要执行《屋盖结构风荷载标准》（JGJ/T481-2019）相关条文？答：轻型门刚结构风荷载作用按《门式刚架轻型房屋钢结构技术规范》（GB51022-2015）执行。

1.3太仓地区的基本风压（50年重现期）是否需按0.5kN/㎡取值？答：太仓港区等邻近上海市区域及按全国基本风压分布图位于0.50kN/㎡等值线附近区域应取0.50kN/㎡；太仓其余区域可按不小于0.45kN/㎡取值。

1.4部分设备机房根据设备专业提资其设备荷载较小，其活荷载标准值是否必须按GB50009-2012表5.1.1条取7.0kN/㎡？答：《工程结构通用规范》GB55001-2021中有明确规定的，应按规范条文执行，通风机房、电梯机房活载应按表4.2.2条取值为8kN/㎡；没有明确规定的，可按实际设备荷载进行计算。

1.5幼儿园走廊、门厅的活载应取2.0kN/㎡还是3.5kN/㎡？答：一般情况下按《工程结构通用规范》GB55001-2021表4.2.2第10项执行，人流密集时按表5.1.1第11.3项执行。

建筑施工图审查技术问答

建筑专业技术回答-设计依据及设计说明（共13条）1、对建筑物的结构安全等级不作要求，只在结构设计中明确这一等级，对建筑专业而言是否是违反《强制性条文》？答：要判定某问题是否违反《强制性条文》，应看能否明确指出此问题违反了哪一本规范中的哪一条，且此条是已明确被指定为建筑专业《强制性条文》者。

否则皆不能判定为违反《强制性条文》。

2、设计依据中设计依据的相关规范，有的说明中列举一部分，漏了一部分，有的只写“依据国家和省市有关规范”，遇到上述情况可否算是设计文件深度不够？答：对施工图审查意义不大。

3、与工程相关的《工程质量施工验收规范》是否要在建筑施工说明中全部列举说明，不列举或列举不全是否算违反强制性标准。

答：施工图审只处理与设计有关的强制性标准。

4、《全国民用建筑工程设计技术措施（规范、建筑）》中的条文能否作“强标”？答：“措施”本身未见明确定为国家强制性标准，但其中很多条文是规范中的强制性标准，甚至是《强制性条文》。

5、对于单元式宿舍楼其设计同单元式住宅（一梯二户等），审查时候住宅规范还是按宿舍规范？（单元之间是否须设连廊连通）。

宿舍、公寓式办公楼、公寓式住宅的设计依据？ 答：单元式宿舍和单元式住宅其功能和平面形态应有明显区别，如各房间的大小级配，厨房、卫生间的内容和设备形式皆不同，设计应按各自规范。

公寓式办公楼按办公楼，公寓式住宅按住宅。

6、足疗应参照何规范？答：参考类似的服务类建筑。

7、公寓式办公、酒店公寓如何定性？属于办公还是住宅？答：公寓式办公按办公楼，酒店式公寓靠酒店。

8、健身房属于娱乐设施吗？设置的楼层是否有限制？答：单纯健身房不应属娱乐设施，未见规范限制楼层。

9、关于设计深度问题，是否可以不提，因为提子设计单位也不会根据意见加以补充完善，这是设计单位内部把关的事。

答：在施工图审查中，如不影响《强制性条文》或强制性标准的判定，则可提可不提，缺图的必须补齐再审。

10、国家、部、省颁的文件如发改运行[2003]2116号附件及苏建函科[2004]170号文件是按强制性条文执行，还是按什么规定执行？答：明确指明为《强制性条文》者才按《强制性条文》执行。

结构专业施工图审查技术问答


5、多、高层建筑结构计算，总信息文件中上下楼层间偏心率E0x、E0y ，应控 制偏心率多少？
答：各层偏心率E0x、E0y 与上下楼层间无关。当偏心率达20％时应注意扭转 位移指标，控制其扭转效应。
6、GB50011-2010第3.4.2条中只规定了侧向刚度不规则的条件，但没有规定层 刚度比值的下限，对底层层高较高的框架结构或框-剪结构宜给出层刚度比值 的下限，一般控制不小于上一层的1/2，是否妥当？
答：计算各振型地震影响系数所用的结构自振周期应考虑非承重墙体的刚度影 响予以折减。
此规定是从概念设计角度出发考虑非承重墙体的不利影响，无论多、高层 设计时，非承重墙体采用填充砖墙以外的轻质墙体时，设计人员可参照JGJ32002第3.3.17条和《全国民用建筑工程设计技术措施》内容酌情考虑。
26、框架结构中应对框架角柱考虑‘双偏心受压及内力调整’问题，设计单位 的计算书未能反映，而设计人员自称已作考虑，审查竟见如何界定。
答：设计人员提供的结构计算书及附图JZ标识应能反映框架角柱的有关信息。
9、GB50011-2010表6.1.2，大跨度框架抗震等级提高一级。若顶层为大跨，是 仅提高顶层吗？
答：GB50011-2010表6.1.2中，框架结构抗震等级分为框架和大跨度框架（跨 度≧18米），大跨度框架抗震等级高于普通框架，目的是保证“强柱若梁”的 结构设计概念，防止柱端先与梁端出现塑性铰。因此，若顶层为大跨，可不提 高顶层大跨度框架抗震等级，需采取加强措施，参照高规4.4.6条执行。
答：该问题2009结构专业疑难问题问答中已有回答。 7°、乙类抗震设防的建筑按8°采取抗震措施中，已包含了III类场地，
0.15g区提高至8°的抗震构造措施，故不需重复提高至9°。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

24、带有两层地下室的高层建筑塔楼与单层纯地下车库相连，且地下车库的顶 板标高与塔楼结构层标高相差超过塔楼梁高时，结构计算是否考虑塔楼周围地
下车库的影响？
答：此情况为±0.00处错层，应按错层结构要求采取措施，结构计算考虑塔楼 周围地下车库的影响。
25、JGJ3-2002第3.3.17条建筑结构的自振周期折减系数的取值有明确的量值
用最小宽度计算高宽比的情况，应由设计人员根据实际情况确定合理的计算方 法；对带有裙房的高层建筑，当裙房的面积和刚度相对于其上部塔楼的面积和
刚度较大时，计算高宽比的房屋高度和宽度可按裙房以上塔楼结构考虑。
5、多、高层建筑结构计算，总信息文件中上下楼层间偏心率E0x、E0y ，应控 制偏心率多少？
答：各层偏心率E0x、E0y 与上下楼层间无关。当偏心率达20％时应注意扭转 位移指标，控制其扭转效应。
9、GB50011-2010表6.1.2，大跨度框架抗震等级提高一级。若顶层为大跨，是 仅提高顶层吗？
答：GB50011-2010表6.1.2中，框架结构抗震等级分为框架和大跨度框架（跨
度≧18米），大跨度框架抗震等级高于普通框架，目的是保证“强柱若梁”的
结构设计概念，防止柱端先与梁端出现塑性铰。因此，若顶层为大跨，可不提 高顶层大跨度框架抗震等级，需采取加强措施，参照高规4.4.6条执行。
答：GB50011-2010附录M，允许结构构件抗震性能化设计，提高竖向构件的 抗震能力是正确的。
19、GB50011-2010将大丰市的设计地震分组由第一组调整为第二组，而东台市
内部分乡镇与大丰相连，其抗震设计烈度与大丰相同，请问这些乡镇的设计地 震分组是否也要由第一组调整为第二组？
答：GB50011-2010附录A仅提供抗震设防区各县级及县级以上城镇中心地区抗 震设计所采用抗震设防烈度，对乡镇，该参数可按GB18306-2001中国地震动 参数区划图执行。
答：主体结构顶部出屋面的小塔楼应按一层建入模型，该层各项计算指标和构 造要求应按实际情况和相应结构类型采用不同控制指标和构造区别对待。
16、平面大开洞后形成小夹层，如何合理建模？层刚度比、层间位移比、抗剪
承载力等指标如何看？
错层房屋用PKPM建模计算后，层刚度比、层间位移比、抗剪承载力等不符 合实际情况，如何处理？
答：底层和二层可按一层进行计算比较，取最不利包络进行设计。 跃层可叠加进行计算比较，取最不利包络。 用两种不同力学模型进行计算，计算模型应符合结构变形实际情况。
15、主体结构顶部出屋面的小塔楼是否应按一层建入模型？该层各项计算指标 和构造要求是否必须按主体要求执行？（有时梁上起柱，截面无法满足）。
6、GB50011-2010第3.4.2条中只规定了侧向刚度不规则的条件，但没有规定层 刚度比值的下限，对底层层高较高的框架结构或框-剪结构宜给出层刚度比值 的下限，一般控制不小于上一层的1/2，是否妥当？
答：妥当。（条文说明）
7、GB50011-2010第6.1.5条，甲、乙类建筑以及高度大于24m的丙类建筑，不 应采用单跨框架结构。当整栋建筑到顶层抽柱做成单跨，仅留边榀或者仅留一 至二开间不抽柱，是否判为单跨框架结构，对于几幢教学楼间经常采取单跨框 架连廊相连接的方式，是否允许？
答：应按建质（2008）216号第3.5.2条第7款第1项规定执行。
“两种不同的计算程序”是指两个不同软件编制单位编制的程序，同时应尽可能选择两 种计算模型不同的程序。
14、高层住宅剪力墙结构，底层多开间门厅挑空无板，开洞范围超出JGJ3—
2002第4.3.6条，有的甚至形成楼板断开无连接，此种结构应该如何建模计算？ 仅采用SATWE结构计算软件是否合适？ 高层剪力墙结构最近时兴复式户型，户型局部多个空间为跃层楼板开洞， 且逐层错位交替布置。该房屋结构楼层应如何确定？如何建立计算模型？
整体稳定、抗倾覆能力以及经济合理性的综合评定，新高规已经不再强调“最 大高宽比概念”，对于高宽比超过规范的高层建筑，主要需要控制好整体稳定
及抗倾覆计算。
在复杂体型的高层建筑中，如何计算高宽比是比较难以确定的问题。一般 情况下，可按所考虑方向的最小宽度计算高宽比，但对突出建筑物平面很小的
局部结构（如楼梯间、电梯间等），一般不应包含在计算宽度内；对于不宜采
10、GB50011-2010第14.1.4条‚丙类钢筋混凝土地下结构的抗震等级，6、7度 时不应低于四级‛。6度、7度时抗震等级没有区别吗？如果有区别，如何区分？
答：按规范执行。
11、抗震分类设防标准GB50223-2008第6.0.5条文中‚一个区段‛如何理解？ 请看下面两个相关问题：1）高层与裙房虽然设缝，但1-3层与裙房相通，裙房 为乙类建筑（大卖场），高层3层以上为住宅，1-3为大卖场的仓库，问高层13层设防类别要提高吗？【仓库无密集人流，可不提高。】2）另一个工程：高 层与裙房虽然设缝，但1-3层均为商铺，且相互连通，裙房为乙类建筑，问高 层1-3层设防类别要提高吗？ 答：区段指：1）由防震缝分开的结构单元； 2）平面内使用功能不同的部分； 3）上下使用功能不同的部分。 建筑各区段的重要性有显著不同时，可按区段划分抗震设防类别。下部区 段的类别不应低于上部区段。 当商业建筑与其他建筑合建时，包括商住楼或综合楼，其划分区段按比照 原则确定。例如，高层建筑中多层的商业群楼（不设缝分开）或下部的商业区 段，商业区段建筑面积超过17000㎡或营业面积超过7000㎡，下部商业区段为 重点设防类，而上部区段可以不提高设防类别。 问题1）该建筑分为三区段：设缝分开的裙房，主楼三层上、下。高层1-3 层为商场的仓库设防类别无需提高。 问题2）该建筑分为三区段：设缝分开的裙房，主楼三层上、下。高层1-3 层为商场若该区段建筑面积超过17000㎡或营业面积超过7000㎡，该区段设防 类别应为重点设防类。
17、地下室外墙如何合理建模？计算层刚度比时是否应计入地下室外墙？ 答：可视剪力墙实际布置情况，可按相关范围不大于20.0M来掌握。
18、﹄形平面的多层建筑，幼儿园7°设防三级框架，B=21.5、Bmax=31.3，B》
0.3Bmax，超限较多，平面不规则，设计单位补充中震弹性计算――水平地震 力影响系数，按小震的3倍0.04×3＝0.12输入，框架等级四级，其结果梁柱配 筋较多遇地震大了很多，设计图纸最后采用竖向构件（砼柱）按中震弹性配筋， 水平构件（砼梁）仍按小震计算配筋，‚体现强柱弱梁‛，请问是否正确？
构的嵌固部位。
21、底部为钢筋混凝土框架结构，框架顶部架立钢塔桅结构（如：电视塔、无
线电塔等），是否认为是超规范设计？提交抗震专项审查？
答：应依据具体情况专项设计，需进行至少二次以上分别计算，不认为是超规 范设计，不需提交抗震专项审查。
22、相同的建筑结构，在Ⅲ类场地中的底部剪重比满足规范要求，在Ⅱ类场地
12、设防区为7度、抗震设防类别为乙类，Ⅲ类场地，地震加速度0.15g，在确
定抗震构造措施时，按《抗规》第3.3.3条宜按8°，此时是否需要考虑其为乙 类设防，再提高至9°构造？
答：该问题2009结构专业疑难问题问答中已有回答。 7°、乙类抗震设防的建筑按8°采取抗震措施中，已包含了III类场地， 0.15g区提高至8°的抗震构造措施，故不需重复提高至9°。
答：按GB50011-2010第3.6.4条执行。 结构抗震分析时，应按照楼、屋盖的平面形状和平面内变形情况确定为刚 性、分块刚性、半刚性、局部弹性和柔性等的横膈板，再按抗侧力系统的布置 确定抗侧力构件间的共同工作并进行各构件间的地震内力分析。 刚性、半刚性、柔性横膈板分别指在平面内不考虑变形、考虑变形、不考 虑刚度的楼、屋盖。
13、JGJ3-2002第5.1.12条体系复杂，结构布置复杂，应采用二个不同的力学模
型进行计算比较，何谓两个不同的力学模型？ 2008年审图技术问答P9，TAT与SATW可以作为两个不同的力学模型。 2010年省审图技术问答P109，按建质（2008）216号3.5.2条规定，两种不 同的计算程序，应为不同的力学模型，不同的编制单位编制的程序。请问应执 行哪一条？
20、 《多高层钢筋砼结构设计中疑难问题的处理计算例》（李国盛著）中提
到‚对于多个塔搂仅通过地下室连为一体，地上无裙房或有局部小裙房但不连 为一体的情况，一般不属大地盘多塔楼结构。‛有些高层住宅，地下室不设缝， 上部设伸缩缝，是否可不判为多塔结构？
பைடு நூலகம்
答：对于多个塔搂仅通过地下室连为一体，地上无裙房或有局部小裙房但不连 为一体的情况，是否判为多塔结构，要看地下室主楼相关范围的侧向刚度与上 部结构底层侧向刚度之比是否满足有关规定要求，地下室顶板是否作为上部结
2、多层框架结构，楼面开洞面积＞30%，是否需进行专门研究和论证？ 答：楼面开洞面积＞30%仅为结构布置不规则中的一项，是否需进行专门研究 和论证应综合判别。
3、GB50011-2010第3.4.3.3条‚超过规定的参考指标较多‛，能否给一个量的
数值。同样第3.4.4.1.1)‚当最大层间位移远小于规范限制‛。
2011结构专业施工图审查技术问答
第三章
结构布置与计算
1、GB50011-2010第3.4.1条中要求：对特别不规则的建筑应进行专门研究和论
证。其中‚专门研究和论证‛指什么？高层是否可以理解为抗震专项审查通过 即可？那么对多层，如何执行？
答：GB50011-2010第3.4.1条中要求：“对特别不规则的建筑应进行专门研究 和论证，采取特别的加强措施”。“专门研究和论证”是指针对特别不规则的 建筑进行研究，多程序分析比较，提出比规范更严的措施与对策，确保结构安 全。高层建筑可以理解为国家、省抗震办组织的抗震专项审查。多层建筑可由 市级抗震办（根据各地规定）或建设单位、设计单位自行组织研究、论证，施 工图送审时必须送审相应的资料和设计内容。
答：详抗震规范GB50011-2010的条文说明。当楼层的最大层间位移角不大于 GB50011-2010表5.5.1规定限值的0.4倍时，该楼层竖向构件的最大水平位移和 层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。
