结构专业施工图审查中常见的若干问题(修改).

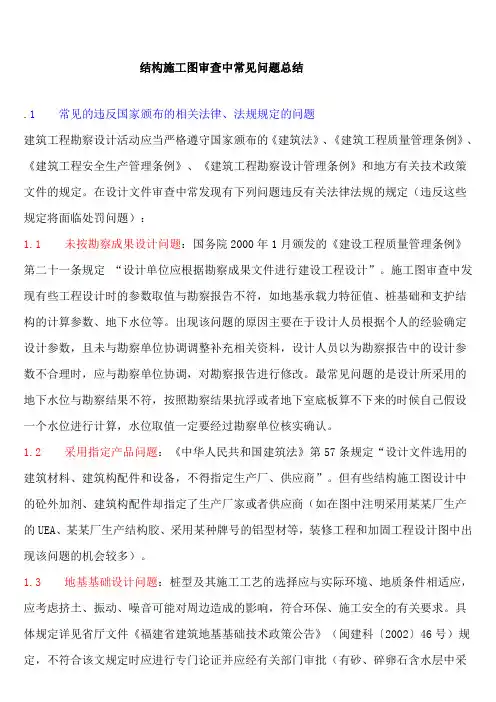

结构施工图审查中常见问题总结.1 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。

最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。

1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。

1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。

具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。

结构专业施工图审查过程中的常见问题

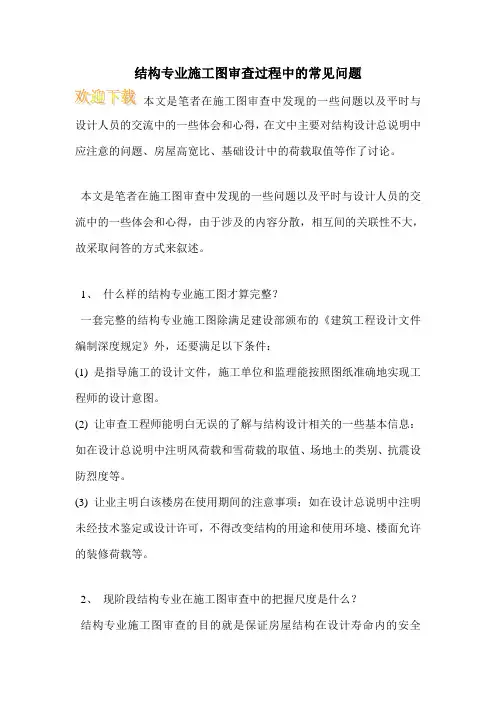

本文是笔者在施工图审查中发现的一些问题以及平时与设计人员的交流中的一些体会和心得，在文中主要对结构设计总说明中应注意的问题、房屋高宽比、基础设计中的荷载取值等作了讨论。

本文是笔者在施工图审查中发现的一些问题以及平时与设计人员的交流中的一些体会和心得，由于涉及的内容分散，相互间的关联性不大，故采取问答的方式来叙述。

1、什么样的结构专业施工图才算完整？
一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：
(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。

(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。

(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明未经技术鉴定或设计许可，不得改变结构的用途和使用环境、楼面允许的装修荷载等。

2、现阶段结构专业在施工图审查中的把握尺度是什么？
结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全。

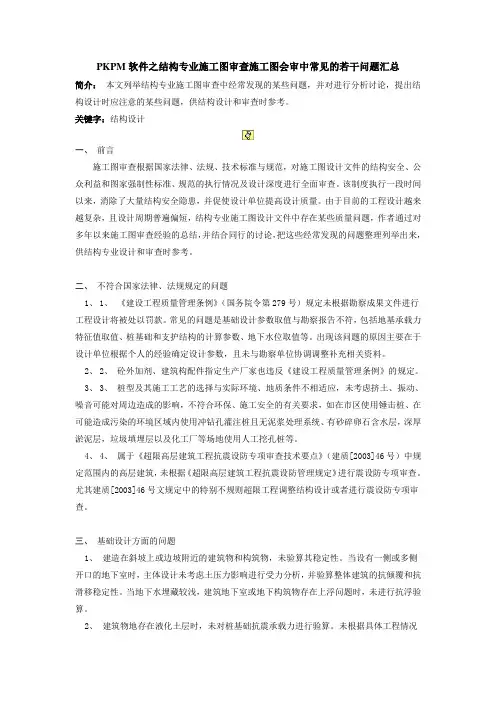

PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总简介：本文列举结构专业施工图审查中经常发现的某些问题，并对进行分析讨论，提出结构设计时应注意的某些问题，供结构设计和审查时参考。

关键字：结构设计一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查。

该制度执行一段时间以来，消除了大量结构安全隐患，并促使设计单位提高设计质量。

由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中存在某些质量问题，作者通过对多年以来施工图审查经验的总结，并结合同行的讨论，把这些经常发现的问题整理列举出来，供结构专业设计和审查时参考。

二、不符合国家法律、法规规定的问题1、1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。

常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等。

出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。

2、2、砼外加剂、建筑构配件指定生产厂家也违反《建设工程质量管理条例》的规定。

3、3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以及化工厂等场地使用人工挖孔桩等。

4、4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。

尤其建质[2003]46号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查。

三、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物，未验算其稳定性。

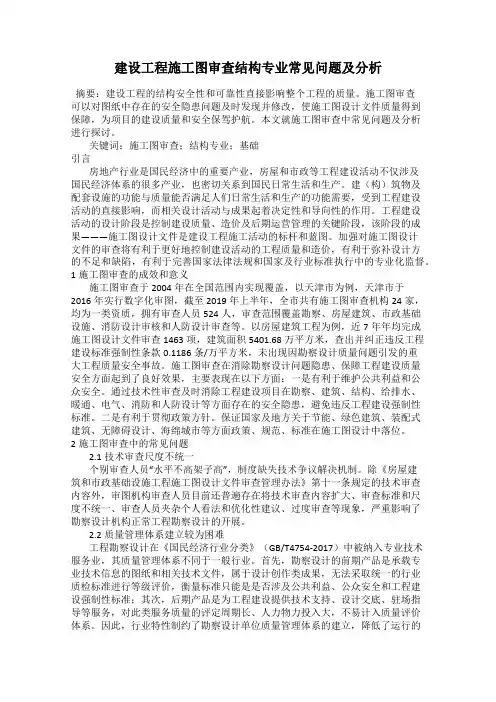

建设工程施工图审查结构专业常见问题及分析摘要：建设工程的结构安全性和可靠性直接影响整个工程的质量。

施工图审查可以对图纸中存在的安全隐患问题及时发现并修改，使施工图设计文件质量得到保障，为项目的建设质量和安全保驾护航。

本文就施工图审查中常见问题及分析进行探讨。

关键词：施工图审查；结构专业；基础引言房地产行业是国民经济中的重要产业，房屋和市政等工程建设活动不仅涉及国民经济体系的很多产业，也密切关系到国民日常生活和生产。

建（构）筑物及配套设施的功能与质量能否满足人们日常生活和生产的功能需要，受到工程建设活动的直接影响，而相关设计活动与成果起着决定性和导向性的作用。

工程建设活动的设计阶段是控制建设质量、造价及后期运营管理的关键阶段，该阶段的成果———施工图设计文件是建设工程施工活动的标杆和蓝图。

加强对施工图设计文件的审查将有利于更好地控制建设活动的工程质量和造价，有利于弥补设计方的不足和缺陷，有利于完善国家法律法规和国家及行业标准执行中的专业化监督。

1施工图审查的成效和意义施工图审查于2004年在全国范围内实现覆盖，以天津市为例，天津市于2016年实行数字化审图，截至2019年上半年，全市共有施工图审查机构24家，均为一类资质，拥有审查人员524人，审查范围覆盖勘察、房屋建筑、市政基础设施、消防设计审核和人防设计审查等。

以房屋建筑工程为例，近7年年均完成施工图设计文件审查1463项，建筑面积5401.68万平方米，查出并纠正违反工程建设标准强制性条款0.1186条/万平方米，未出现因勘察设计质量问题引发的重大工程质量安全事故。

施工图审查在消除勘察设计问题隐患、保障工程建设质量安全方面起到了良好效果，主要表现在以下方面：一是有利于维护公共利益和公众安全。

通过技术性审查及时消除工程建设项目在勘察、建筑、结构、给排水、暖通、电气、消防和人防设计等方面存在的安全隐患，避免违反工程建设强制性标准。

二是有利于贯彻政策方针。

结构施工图审查的一些问题违反工程建设标准强制性条文及其它安全性的问题，有以下几个方面：一、延用老版规范引起的问题部分工程跨年度设计，与新版规范配套软件修编工作滞后有关。

一些新版规范修改的内容在施工图中没有反映。

1、混凝土结构设计规范GB50010-2002对一些基本的、属于强制性条文内容的改变较多，如：钢筋种类名称与强度值、纵向受力钢筋的混凝土保护层最小厚度、纵向钢筋的最小配筋率等比老规范有所提高。

不少设计院的设计总说明的修改工作没有跟上，个别设计人员对新版规范学习不够，在计算书、图纸说明、附注中仍引用老版规范规定。

2、建筑地基基础设计规范GB50007-2002突出的修改是：按地基承载力确定基础底面积及埋深或按单桩承载力确定桩数时，传至基础或承台底面上的荷载效应应按正常使用极限状态下荷载效应的标准组合。

相应的抗力应采用地基承载力特征值或单桩承载力特征值。

对这更改有些人不适应，仍用老规范设计。

设计人员没有引起重视的还有：a、桩身承载力的设计改为“桩身混凝土强度应满足桩的承载力设计要求”。

计算公式中，原工艺系数、重要性系数改为工作条件系数，控制要严了。

不少工程的桩不能满足新规范。

b、“施工完成后工程桩应进行竖向承载力检验”。

这条强制性条文尚未引起大家的重视。

而建筑基桩检测技术规范JGJ106-2003写得更明确，“工程桩应进行单桩承载力和桩身完整性抽样检测”。

c、复合地基承载力特征值，有些设计提了个经验数据，不符合强制性条文：“应通过复合地基载荷试验确定，或采用增强体的载荷试验结果和其周边的承载力特征值结合经验确定”。

3、建筑结构荷载规范GB50007-2002的风荷载、雪荷载，经统计分析确定重现期由原30年改为重视期为50年，数值有所提高。

而部分设计说明与计算输入数值没有改过来。

对一些高、柔的高层建筑，风载的倾覆力矩大于地震倾覆力矩时，没有按照规范“对于高层建筑、高耸结构以及对风荷载比较敏感的其它结构，基本风压应适当提高”。

结构专业施工图审查过程中的常见问题讨论结构专业施工图审查过程中的常见问题讨论1、什么样的结构专业施工图才算完整？答：一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。

(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。

(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明“未经技术鉴定或设计许可，不得改变结构的用途和使用环境”、“楼面允许的装修荷载”等。

2、现阶段结构专业在施工图审查中的把握尺度是什么？答：结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全性，对结构的经济性一般没有要求。

例如：框架结构的抗震等级本应是四级而设计人为提高到三级，这是允许的。

但是反过来，如果抗震等级本应是三级的框架而设计定为四级则是违反了强条。

3、在结构设计总说明中应注意的问题有哪些？答：结构设计总说明是整套施工图的纲领性文件，该部分违反强条的概率占总数的70~80%，所以应引起高度的重视，常易出现的问题是漏写或错写了以下内容：(1) 设计使用年限（一般是50年）GB50068-2001: 1.0.5(强条)(2) 建筑结构安全等级（一般是二级）GB50068-2001:1.0.8(强条)(3) 基础设计等级（甲、乙、丙级）GB50007-2002: 3.0.1桩基安全等级（一、二、三级）〔一般≥20层为一级〕JGJ94-94 :3.3.3(4) 肇庆市的设防烈度为6度。

GB50011-2001: 1.0.2、1.0.4(强条)医院，学校提高一级。

(5) 建筑抗震设防分类（一般为丙类一般商住楼）GB50011-2001: 3.1.1(强条)(6) 建筑的场地类别（Ⅰ、Ⅱ、Ⅲ、Ⅳ类）―――根据地质资料确定GB50011-2001: 4.1.6(强条)(7) 楼、屋面设计荷载―――根据建施工图具体使用功能确定GB50009-2001:4.1.1 4.3.1(强条)①应注意二次装修荷载。

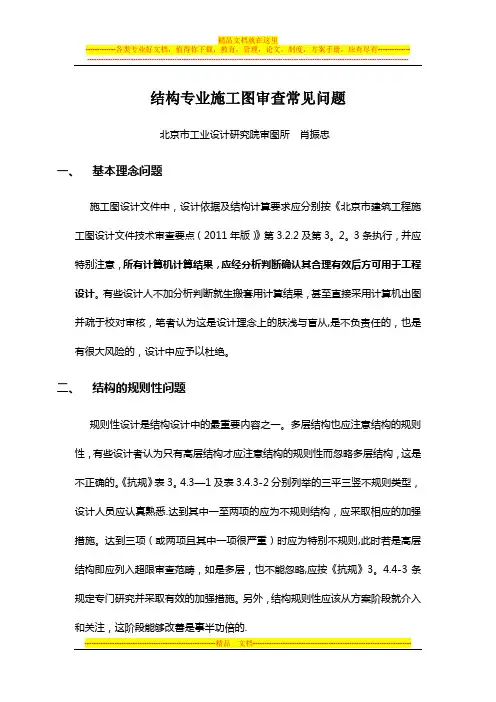

结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。

2。

3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。

有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。

二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。

多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。

《抗规》表3。

4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。

达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。

4.4-3条规定专门研究并采取有效的加强措施。

另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。

3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。

另一次是3.4。

5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。

双向地震，《抗规》5。

1。

1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。

3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。

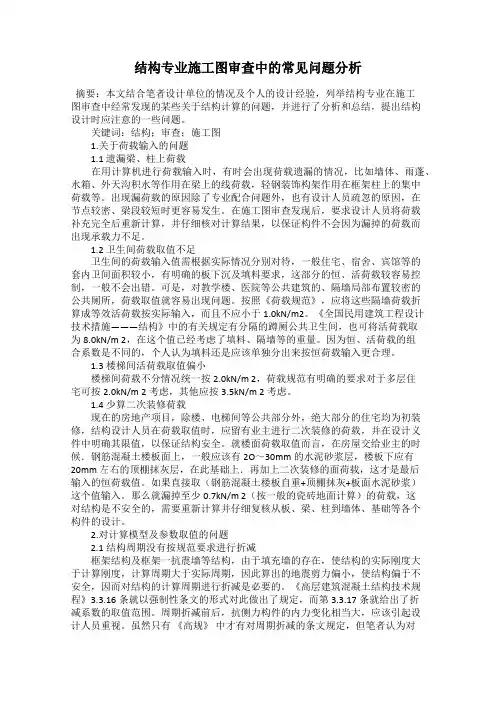

结构专业施工图审查中的常见问题分析摘要：本文结合笔者设计单位的情况及个人的设计经验，列举结构专业在施工图审查中经常发现的某些关于结构计算的问题，并进行了分析和总结，提出结构设计时应注意的一些问题。

关键词：结构；审查；施工图1.关于荷载输入的问题1.1 遗漏梁、柱上荷载在用计算机进行荷载输入时，有时会出现荷载遗漏的情况，比如墙体、雨蓬、水箱、外天沟积水等作用在梁上的线荷载，轻钢装饰构架作用在框架柱上的集中荷载等。

出现漏荷载的原因除了专业配合问题外，也有设计人员疏忽的原因，在节点较密、梁段较短时更容易发生。

在施工图审查发现后，要求设计人员将荷载补充完全后重新计算，并仔细核对计算结果，以保证构件不会因为漏掉的荷载而出现承载力不足。

1.2 卫生间荷载取值不足卫生间的荷载输入值需根据实际情况分别对待，一般住宅、宿舍、宾馆等的套内卫间面积较小，有明确的板下沉及填料要求，这部分的恒、活荷载较容易控制，一般不会出错。

可是，对教学楼、医院等公共建筑的、隔墙局部布置较密的公共厕所，荷载取值就容易出现问题。

按照《荷载规范》，应将这些隔墙荷载折算成等效活荷载按实际输入，而且不应小于1.0kN/m2。

《全国民用建筑工程设计技术措施———结构》中的有关规定有分隔的蹲厕公共卫生间，也可将活荷载取为8.0kN/m 2，在这个值已经考虑了填料、隔墙等的重量。

因为恒、活荷载的组合系数是不同的，个人认为填料还是应该单独分出来按恒荷载输入更合理。

1.3楼梯间活荷载取值偏小楼梯间荷载不分情况统一按2.0kN/m 2，荷载规范有明确的要求对于多层住宅可按2.0kN/m 2考虑，其他应按3.5kN/m 2考虑。

1.4少算二次装修荷载现在的房地产项目，除楼、电梯间等公共部分外，绝大部分的住宅均为初装修，结构设计人员在荷载取值时，应留有业主进行二次装修的荷载，并在设计义件中明确其限值，以保证结构安全。

就楼面荷载取值而言，在房屋交给业主的时候．钢筋混凝土楼板面上，一般应该有2O～30mm的水泥砂浆层，楼板下应有20mm左右的顶棚抹灰层，在此基础上．再加上二次装修的面荷载，这才是最后输入的恒荷载值。

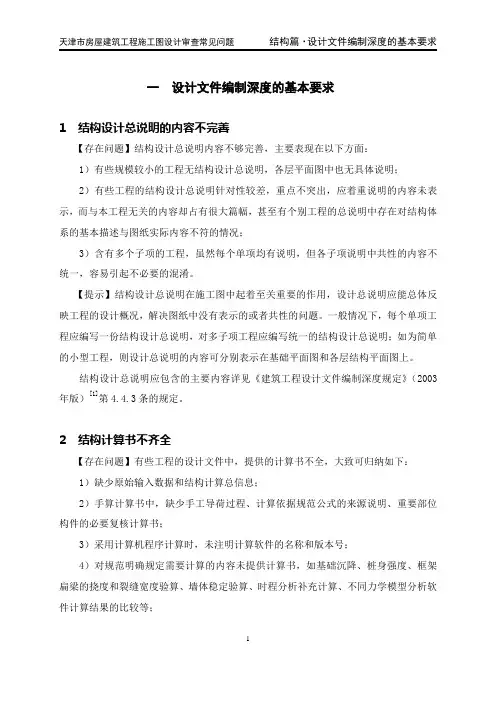

一设计文件编制深度的基本要求1 结构设计总说明的内容不完善【存在问题】结构设计总说明内容不够完善，主要表现在以下方面：1）有些规模较小的工程无结构设计总说明，各层平面图中也无具体说明；2）有些工程的结构设计总说明针对性较差，重点不突出，应着重说明的内容未表示，而与本工程无关的内容却占有很大篇幅，甚至有个别工程的总说明中存在对结构体系的基本描述与图纸实际内容不符的情况；3）含有多个子项的工程，虽然每个单项均有说明，但各子项说明中共性的内容不统一，容易引起不必要的混淆。

【提示】结构设计总说明在施工图中起着至关重要的作用，设计总说明应能总体反映工程的设计概况，解决图纸中没有表示的或者共性的问题。

一般情况下，每个单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明；如为简单的小型工程，则设计总说明的内容可分别表示在基础平面图和各层结构平面图上。

结构设计总说明应包含的主要内容详见《建筑工程设计文件编制深度规定》（2003年版）[1]第4.4.3条的规定。

2 结构计算书不齐全【存在问题】有些工程的设计文件中，提供的计算书不全，大致可归纳如下：1）缺少原始输入数据和结构计算总信息；2）手算计算书中，缺少手工导荷过程、计算依据规范公式的来源说明、重要部位构件的必要复核计算书；3）采用计算机程序计算时，未注明计算软件的名称和版本号；4）对规范明确规定需要计算的内容未提供计算书，如基础沉降、桩身强度、框架扁梁的挠度和裂缝宽度验算、墙体稳定验算、时程分析补充计算、不同力学模型分析软件计算结果的比较等；5）打印的截面尺寸及配筋等数字偏小，无法辨认；6）打印的计算结果不全。

【提示】结构计算书是结构施工图设计文件的重要组成部分，主要应包括以下内容：1）采用计算机软件进行计算时，应注明计算软件的名称、代号、版本及编制单位，计算程序必须经过主管部门的有效鉴定。

计算模型的建立、必要的简化计算与处理，应符合结构的实际工作状况；计算软件的技术条件应符合规范及有关标准的规定，并应阐明其特殊处理的内容和依据；电算结果应经分析判断确认其合理、有效后方可用于工程设计。

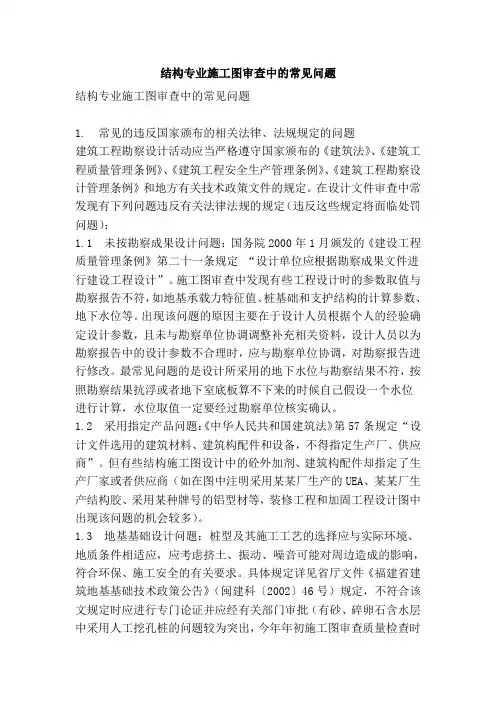

结构专业施工图审查中的常见问题结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。

最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。

1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。

1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。

具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。

施工图审查中遇到的共性问题及疑难问题（结构部分重庆市施工图审查中遇到的共性问题及疑难问题结构部分设计、审查依据：建筑结构荷载规范GB50009-2001（简称“荷载规范“）混凝土结构设计规范GB50010-2002（简称“砼规”）建筑抗震设计规范GB50011-2001（简称“抗规”）砌体结构设计规范GB50003-2001（简称“砌规”）钢结构设计规范GB50017-2003（简称“钢规”）建筑地基基础设计规范GB50007-2002（简称“地规”或“地基规范”）建筑边坡工程技术规范GB50330-2002（简称“边坡规范”）高层建筑混凝土结构技术规程JBJ3-2002（简称“高规”）门式刚架轻型房屋钢结构技术规程CECS 102：2002（简称“门规”）施工图设计文件审查要点（简称“审查要点”）全国民用建筑工程设计技术措施结构2003（简称“措施”）一钢筋混凝土结构一）概念设计问题1）平面设计“抗规”3.4.1条规定“建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案”，这对高层建筑尤为重要，“高规”4.1.2、4.13条对此作出了原则规定，4.3.5、4.3.6条更作出了定量的规定。

目前设计中常出现的“细腰建筑”就是典型的平面不规则建筑，该型建筑用在低层和多层问题不大，但用在高层问题就多了，不能将多层建筑的设计手法用在高层建筑设计上。

“细腰建筑”虽然建筑使用功能较好，但对结构抗震却非常不利，且在“细腰”处设置疏散楼梯间，当发生灾害时，此“细腰”或与“细腰”连接的廊道一旦破坏，后果极为严重。

该型建筑违反“抗规”3.4.1条和高规4.1.2、4.1.3、4.3.6条规定，大多也不满足“高规”4.3.5条规定。

由于楼板（传递水平力的主要构件）不满足4.3.6条规定，它不能把房屋所承受的水平荷载有效传到各抗侧力构件上去，用现有电算程序算出的结果不能真实反映实际情况。

因此重申：高层建筑设计应严格遵守“抗规”、“高规”有关平面布置要求的规定，特别是核心筒（楼电梯筒）周围应布置足够宽度的楼板，筒周边墙体特别是疏散楼梯间墙体不应对外临空。

建筑结构专业施工图审查中的常见问题1建筑结构专业施工图审查是建筑工程中一个重要的环节，其主要目的是保证建筑结构施工过程中安全可靠。

在审查过程中，有许多常见的问题需要注意，本文将介绍其中的一些。

问题一：柱子的轴力系数是否符合规定？柱子是建筑结构中承受垂直荷载最强的构件之一，其轴力系数的合理性对建筑的安全起着至关重要的作用。

在施工图审查过程中，需注意柱子轴力系数是否符合国家规定。

问题二：梁的抗弯能力分析是否充分？梁是建筑结构中承受横向荷载最强的构件之一，其抗弯能力的充分分析对建筑的安全也起着重要作用。

在施工图审查过程中，需要检查梁的截面尺寸、钢筋配筋等是否符合国家规定，以保证梁的安全可靠。

问题三：楼板的设计是否合理？楼板是建筑结构中主要承受水平荷载的构件之一，在施工图审查过程中，楼板设计的合理性需要得到特别关注。

需要检查楼板的荷载承载能力、梁柱之间的连接强度等方面是否符合国家规定。

问题四：基础的承载能力分析是否充分？建筑基础是建筑结构中支撑整个建筑的关键要素，其承载能力的充分分析对建筑的稳定性及安全性有着至关重要的作用。

在施工图审查过程中需检查基础的承载能力及稳定性分析，以确保其符合国家规定及建筑安全要求。

问题五：钢结构的焊接工艺是否符合规定？钢结构成为近年来建筑领域中备受重视的新兴材料，其使用需注意对焊接工艺的核对。

在施工图审查过程中，需要检查钢结构的焊接工艺是否符合国家规定及建筑材料的特性，以保证焊接效果的质量及稳定性。

，建筑结构专业施工图审查中需要注意的常见问题主要包括柱子的轴力系数、梁的抗弯能力分析、楼板的设计、基础的承载能力分析以及钢结构焊接工艺等。

审查人员需要针对每个问题进行详细核对，以确保建筑的安全及稳定性。

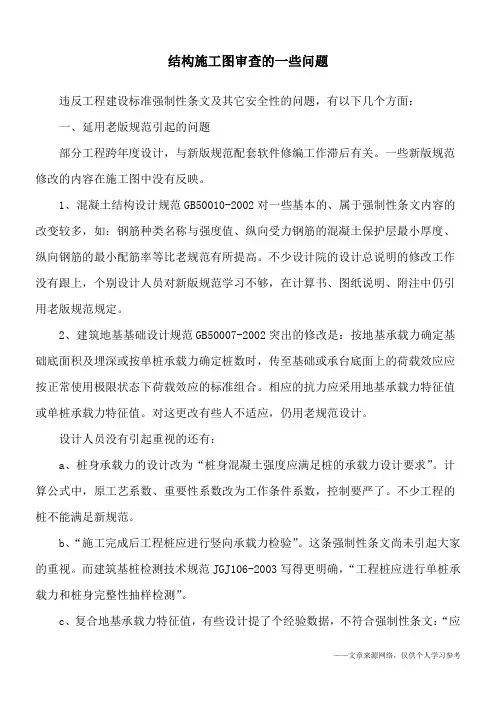

结构施工图审查的一些问题违反工程建设标准强制性条文及其它安全性的问题，有以下几个方面：一、延用老版规范引起的问题部分工程跨年度设计，与新版规范配套软件修编工作滞后有关。

一些新版规范修改的内容在施工图中没有反映。

1、混凝土结构设计规范GB50010—2002对一些基本的、属于强制性条文内容的改变较多，如:钢筋种类名称与强度值、纵向受力钢筋的混凝土保护层最小厚度、纵向钢筋的最小配筋率等比老规范有所提高。

不少设计院的设计总说明的修改工作没有跟上，个别设计人员对新版规范学习不够，在计算书、图纸说明、附注中仍引用老版规范规定.2、建筑地基基础设计规范GB50007—2002突出的修改是：按地基承载力确定基础底面积及埋深或按单桩承载力确定桩数时，传至基础或承台底面上的荷载效应应按正常使用极限状态下荷载效应的标准组合。

相应的抗力应采用地基承载力特征值或单桩承载力特征值。

对这更改有些人不适应,仍用老规范设计。

设计人员没有引起重视的还有：a、桩身承载力的设计改为“桩身混凝土强度应满足桩的承载力设计要求”。

计算公式中，原工艺系数、重要性系数改为工作条件系数，控制要严了。

不少工程的桩不能满足新规范.b、“施工完成后工程桩应进行竖向承载力检验”。

这条强制性条文尚未引起大家的重视。

而建筑基桩检测技术规范JGJ106-2003写得更明确，“工程桩应进行单桩承载力和桩身完整性抽样检测”.c、复合地基承载力特征值，有些设计提了个经验数据，不符合强制性条文:“应通过复合地基载荷试验确定，或采用增强体的载荷试验结果和其周边的承载力特征值结合经验确定”。

3、建筑结构荷载规范GB50007-2002的风荷载、雪荷载，经统计分析确定重现期由原30年改为重视期为50年，数值有所提高。

而部分设计说明与计算输入数值没有改过来。

对一些高、柔的高层建筑，风载的倾覆力矩大于地震倾覆力矩时，没有按照规范“对于高层建筑、高耸结构以及对风荷载比较敏感的其它结构，基本风压应适当提高”。

结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。

关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。

因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。

1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。

这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。

进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。

1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。

这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。

1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。

这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。

缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。

2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。

这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。

首先，明确的审查流程需要定义审查的各个阶段和步骤。
