常用的电工工具介绍常用的电工工具主要有钢丝钳、尖嘴钳、斜口钳、螺钉旋具、电工刀、活扳手、验电笔以及剥线钳、压线钳、管子钳等。

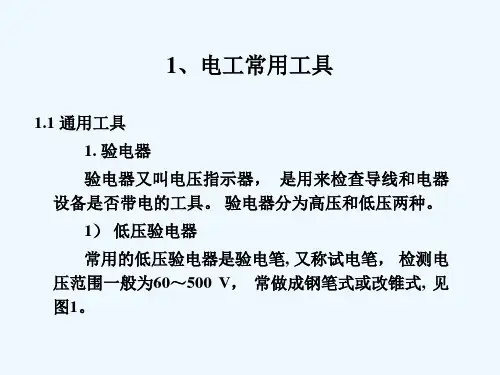

1、验电笔(试电笔)验电笔也叫测电笔,简称“电笔”。
验电笔是广大电工经常使用的工具之一,用来判别物体是否带电。
笔体中有一氖泡,测试时如果氖泡发光,说明导线有电或者为通路的相线。
验电笔中笔尖、笔尾为金属材料制成,笔杆为绝缘材料制成。
接触式验电笔是通过接触带电体,获得电信号的检测工具。
通常形状有一字螺钉旋具式,兼验电笔和一字螺钉旋具用。
验电笔的外形如下图所示。
▲验电笔的外形验电笔的结构与用法如下图所示。
▲验电笔的结构与用法1)使用验电笔时,一定要用手触及验电笔尾端的金属部分,否则,因带电体、验电笔、人体与大地没有形成回路,验电笔中的氖泡不会发光,造成误判,认为带电体不带电。
2)判断直流电的正、负极。
将验电笔接在直流电路中测试,氖泡发亮的那一极就是负极,不发亮的一极是正极。
3)在用验电笔进行测试时,如果验电笔氖泡中的两个极都发光,那就是交流电;如果两个极中只有一个极发光,则是直流电。
2、钢丝钳钢丝钳又名花腮钳、克丝钳、老虎钳。
用于夹持或弯折薄片形、圆柱形金属零件及切断金属丝,其旁刃口也可用于切断细金属丝。
一般钢丝钳可以用铬钒钢、高碳钢和球墨铸铁三种材料制作。
一般的钢丝钳种类比较多,大致可以分为专业日式钢丝钳、VDE耐高压钢丝钳、镍铁合金欧式钢丝钳、精抛美式钢丝钳、镍铁合金德式钢丝钳等。
钢丝钳的外形如下图所示。
▲钢丝钳的外形1)使用钢丝钳时要量力而行,不可以超负荷地使用。
2)无论钢丝还是铁丝或者铜线,只要钢丝钳能留下咬痕,然后用钢丝钳前口的齿夹紧钢丝,轻轻地上抬或者下压钢丝,就可以掰断钢丝。
3)钢丝钳分绝缘和不绝缘的,在带电操作时应该注意区分。
4)用电工钢丝钳剪切带电导线时,不得用刀口同时剪切相线和中性线(零线),或同时剪切两根相线,以免发生短路事故。
3、尖嘴钳尖嘴钳又名修口钳、尖头钳、尖嘴钳。
电工电气安装知识点总结一、电工电气安装基础知识1. 电工安全知识- 电工安装必须具备一定的安全意识,穿戴合格的劳保用品,危险场所必须戴安全帽、安全鞋、手套等,并遵守作业规程。
- 安装工作时,应确保电源已切断,工具全部具备绝缘功能,并检查工作场地的安全性。
- 高空作业时,应穿戴安全带,使用合适的脚手架或工具。
- 在水泵等潮湿场所作业时,要穿戴橡胶手套,避免触电事故。
- 安装工作完成后,应清理好工具,关闭电源开关,确保安全。
2. 电气知识- 了解电路原理,了解电压、电流、电阻的关系。
- 掌握电气工程图纸的阅读能力,熟悉电路图、谐波图、布线图等。
- 了解电气设备的基本原理和使用方法,如开关、插座、灯具等。
3. 电工常用工具- 电工刀、扳手、螺丝刀、电笔、隔离钳、断线钳、电工锤、塑料槌、线缆剥线器、绝缘胶带等。
4. 电气安装规范- 了解《住宅电气安装工程技术规范》、《民用建筑电气设计规范》等国家标准规范,合理进行电气安装。
5. 电气安装流程- 现场勘查、布线设计、电气管线敷设、开关、插座、灯具安装以及配电箱安装等。
二、电气安装常用设备安装方法1. 灯具安装- 安装前需检查灯具的参数和工作电源,规划安装位置,并进行开关线、零线、火线的焊接。
- 安装好后,进行灯具灯泡的安装并联接启动,排查是否有漏电现象。
2. 插座安装- 根据家具布局、实际用电需求和高度要求安装插座。
- 安装前需清理好安装位置,保证插座的固定、水平,并进行导线接线。
3. 开关安装- 根据实际用电需求和开关布置设计好位置,充分考虑家居装饰和电气安装的美观性。
- 开关接线需正确,安全可靠。
4. 配电箱安装- 配电箱布线需要符合规范要求,并要有一定的备用电力,确保电气安全。
- 配电箱的配线需详细,清晰,接线牢靠,无漏电隐患。
5. 高低压电气设备安装- 根据实际情况选择安装位置,安装设备前要对设备进行检查和试运行。
三、电气安装常见问题及解决方法1. 接线失败- 解决方法:重新检查导线安装位置和焊接的牢固性,保证导线没有断裂或脱落。
任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作,本次任务学习利用常用电工工具完成导线加工处理。
表1-13是为完成本次任务需要准备的器材。
表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具,这些工具的使用方法及注意事项见表1-14所示。
表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项:4)钳头不可代替锤子作为敲打工具。
尖 嘴 钳使用说明:物体不可过大,用力勿过猛。
断 线 钳使用说明:电线、金属丝及导线电缆。
剥 线 钳使用说明:电工刀使用说明:导线在连接时需要剥削绝缘层,根据不同类型导线选择合适的工具进行加工处理,具体方法见表1-15。
表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线,可用电工刀来剖削绝缘层。
①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右,用力向线端推削,注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻,最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线,一般可用钢丝钳进行剖削。
①用钢丝钳切入绝缘层,不能伤及线芯②右手握住钳头,向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把,剥掉绝缘层塑料护套线剥①根据长度横向划一深痕,但不能损②找准芯线中间缝隙,划破保护套层伤芯线绝缘层③向后扳翻护套,用刀齐根切去④在距离护套层10mm处,用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。
花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候,往往需要制作连接圈,以加大连接的牢固度。

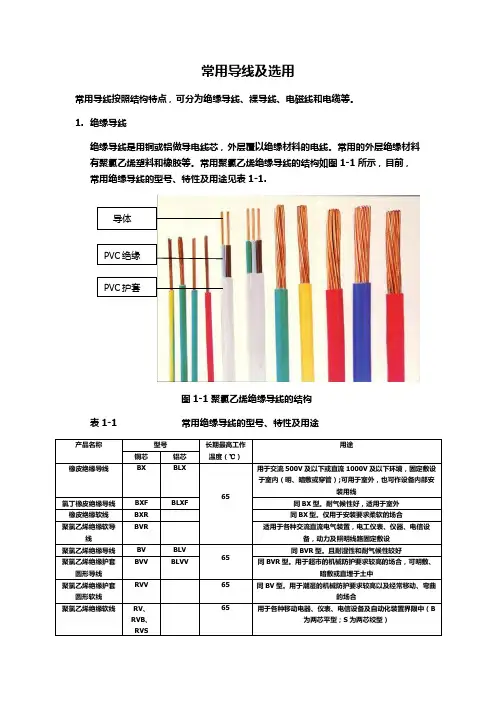

常用导线及选用常用导线按照结构特点,可分为绝缘导线、裸导线、电磁线和电缆等。
1.绝缘导线绝缘导线是用铜或铝做导电线芯,外层覆以绝缘材料的电线。
常用的外层绝缘材料有聚氯乙烯塑料和橡胶等。
常用聚氯乙烯绝缘导线的结构如图1-1所示,目前,常用绝缘导线的型号、特性及用途见表1-1.导体PVC绝缘PVC护套图1-1 聚氯乙烯绝缘导线的结构表1-1 常用绝缘导线的型号、特性及用途2.裸导线常用的裸导线有LJ裸铝绞线、TJ裸铜绞线和LGJ钢芯铝绞线三种。
钢芯铝绞线强度较高,用于电压较高或电杆挡距较大的线路上。
一般低压电力线路多采用铝绞线。
3.电磁线电磁线是指专用于电能与磁能相互转换的带有绝缘层的导线,常用于电动机、电工仪表、作绕组或元件时的绝缘导线。
常用的电磁线,按使用的绝缘材料不同分为漆包线和绕包线。
漆包线主要用于制造中小型电动机、变压器、电器线圈等;绕包线则常用于大中型、耐高温的设备中。
表3-2列出了集中常用漆包线的名称、型号、特点及主要用途。
表3-1 几种常用漆包线的名称、型号、特点及主要用途4.电缆电缆是一种特殊的导线,它是一根或数根绝缘导线组合成线芯,裹上相应的绝缘层(橡皮、纸或塑料),外面再包上密闭的护套层(常为铝、铅或塑料等)。
电缆的结构如图4-1所示。
图4-1 电缆的结构5.导线的正确选用(1)线芯材料的选择。
铜导线焊接性能和力学性能比铝导线好,常用于要求较高的场合;由于铝导线价格相对低廉,因此应用比较普遍。
(2)裸导线的选用。
根据使用场合、负载电流的大小、经济指标等综合因素来确定导线的材质、外形及线径的大小。
例如,架空导线一般用钢芯铝导线;振动耐弯曲的场合则选用铜软接线。
(3)电气装备用电线、电缆的选用见表5-1.表5-1 电气装备用电线、电缆的选用择;而是根据线路的机械强度选择;三是根据电压损失条件选择。
a.根据发热条件选择导线界面。
首先,了解一个重要参数——安全载流量,他是指在不超过最高工作温度的条件下,允许长期通过的最大电流值,不同截面塑料绝缘导线的安全载流量见表5-2.其次掌握根据发热条件选择导线截面的方法,具体选择方法见表5-3.表5-2 不同截面塑料绝缘导线的安全载流量单位:A表5-3 根据发热条件选择导线截面的具体方法在实际工作中,根据经验,总结了一套经验口诀,用来估算导线明敷设、环境温度为25℃时的安全载流量及条件改变后的换算方法,口诀如下:10下五,100上二;25、35,四、三界;70、95,两倍半;穿管温度八九折;裸线加一半;铜线升级算。
项目二电工基本操作的技能任务一常用电工工具的使用与正确选择专用电工工具2.1.1钢丝钳和尖嘴钳的使用一、钢丝钳的使用1.钢丝钳钢丝钳主要用于剪切、绞弯、夹持金属导线,也可用作紧固螺母、切断钢丝。
其结构和使用方法,如图3-7 所示。
电工应该选用带绝缘手柄的钢丝钳,其绝缘性能为500V 。
常用钢丝钳的规格有150mm、175mm和200 mm三种。
2.使用钢丝钳时应该注意以下几个方面:(1)在使用电工钢丝钳以前,首先应该检查绝缘手柄的绝缘是否完好,如果绝缘破损,进行带电作业时会发生触电事故。
(2)用钢丝钳剪切带电导线时,即不能用刀口同时切断相线和零线,也不能同时切断两根相线,而且,两根导线的断点应保持一定距离,以免发生短路事故。
(3)不得把钢丝钳当作锤子敲打使用,也不能在剪切导线或金属丝时,用锤或其他工具敲击钳头部分。
另外,钳轴要经常加油,以防生锈。
二、尖嘴钳的使用尖嘴钳的头部尖细,适用于在狭小的工作空间操作。
主要用于夹持较小物件,也可用于弯绞导线,剪切较细导线和其他金属丝。
电工使用的是带绝缘手柄的一种,其绝缘手柄的绝缘性能为500V ,其外形如图3-8所示。
图3-8尖嘴钳尖嘴钳按其全长分为130mm、160mm、180mm、200mm四种。
尖嘴钳在使用时的注意事项,与钢丝钳一致。
2.1.2常用导线绝缘层的剖削工具一、电工刀电工刀主要用于剖削导线的绝缘外层,切割木台缺口和削制木桦等。
其外形如图3 - 9所示。
在使用电工刀进行剖削作业时,应将刀口朝外,剖削导线绝缘时,应使刀面与导线成较小的锐角,以防损伤导线;电工刀使用时应注意避免伤手;使用完毕后,应立即将刀身折进刀柄;因为电工刀刀柄是无绝缘保护的,所以,绝不能在带电导线或电气设备上使用,以免触电。
二、剥线钳剥线钳是用于剥除较小直径导线、电缆的绝缘层的专用工具,它的手柄是绝缘的,绝缘性能为500V 。
其外形如图3-10所示。
图3-9电工刀图3-10 剥线钳三、剪线钳便携式机械剪线钳,具有结构独特,外观新颖、可随意进刀或退刀,操作灵便,是切割导线、圆钢,剪切钢的最佳工具。
常见导线材料和接线方法一、常用电工材料1.常用绝缘电线的分类与应用是什么?常用绝缘电线有铜导线和铝导线。
铜导线的电阻率比铝导线的小,焊接性能和机械强度比铝导线好,因此它常用于档次要求较高的场合。
铝导线密度比铜导线小,而且资源丰富,价格较铜低廉,因而应用范围更广。
导线有单股和多股两种,一般截面积在6mm2及以下为单股线;截面积在10mm2及以上为多股线。
多股线是由几股或几十股线芯绞合在一起形成一根的,有7股、19股、37股等。
导线还分裸导线和绝缘导线,绝缘导线有电磁线、绝缘电线、电缆等多种。
常用绝缘导线在导线线芯外面包有绝缘材料,如橡胶、塑料、棉纱、玻璃丝等。
2.电线电缆产品的类型及特征是什么?(1)裸电线及裸导体制品裸电线及裸导体制品的特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等。
加工工艺主要是压力加工,如熔炼、压延、拉制、绞合等。
此类型产品主要用在城郊、农村的用户主线、开关柜等。
(2)电力电缆电力电的缆特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡胶电线电缆。
加工工艺主要有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。
此类产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500V及以上)。
(3)电气装备用电线电缆电气装备用电线电缆的特征是:品种规格繁多,应用范围广泛,使用电压在1kV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
(4)通讯电缆及光纤此类产品结构尺寸通常较小而且均匀,制造精度要求高。
(5)电磁线(绕组线)主要用于各种电机、仪器仪表等。
