电工技能培训 ppt课件
金属容器内、矿井内、隧道内等）使用的手提照明，应采用12伏安全 电压。
凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高 度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防 护装置或安全措施，均应采用24伏或36伏安全电压。
ppt课件
9
1．2．2 安全用具
常用绝缘手套、绝缘靴、绝缘棒三种。 1. 绝缘手套
图1．2 两相触电
ppt课件
7
3. 接触电压、跨步电压触电
当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生 单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导 线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强 电场。
接触电压:人站在地上触及设备外壳，所承受的电压。 跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。 如图1．3所示。
图1．3 接触电压和跨步电压触电
ppt课件
8
1.2 安全电压和安全用具
1．2．1 安全电压 不带任何防护设备，对人体各部分组织均不造成伤害的电压值，
称为安全电压。 世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24
伏等，其中以50伏、25伏居多。 国际电工委员会（IEC）规定安全电压限定值为50伏. 我国规定12伏、24伏、36伏三个电压等级为安全电压级别. 在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如
以工频电流为例, 当1毫安左右的电流通过人体时，会产生麻刺等 不舒服的感觉；10∽30毫安的电流通过人体，会产生麻痹、剧痛、痉挛、 血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安 以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致 人于死地。
通过人体电流的大小与触电电压和人体电阻有关。
凡手提照明器具，在危险环境、特别危险环境的局部照明灯，高 度不足2.5米的一般照明灯，携带式电动工具等，若无特殊的安全防 护装置或安全措施，均应采用24伏或36伏安全电压。
ppt课件
9
1．2．2 安全用具
常用绝缘手套、绝缘靴、绝缘棒三种。 1. 绝缘手套
图1．2 两相触电
ppt课件
7
3. 接触电压、跨步电压触电
当外壳接地的电气设备绝缘损坏而使外壳带电，或导线断落发生 单相接地故障时，电流由设备外壳经接地线、接地体（或由断落导 线经接地点）流入大地，向四周扩散，在导线接地点及周围形成强 电场。
接触电压:人站在地上触及设备外壳，所承受的电压。 跨步电压:人站立在设备附近地面上，两脚之间所承受的电压。 如图1．3所示。
图1．3 接触电压和跨步电压触电
ppt课件
8
1.2 安全电压和安全用具
1．2．1 安全电压 不带任何防护设备，对人体各部分组织均不造成伤害的电压值，
称为安全电压。 世界各国对于安全电压的规定：有50伏、40伏、36伏、25伏、24
伏等，其中以50伏、25伏居多。 国际电工委员会（IEC）规定安全电压限定值为50伏. 我国规定12伏、24伏、36伏三个电压等级为安全电压级别. 在湿度大、狭窄、行动不便、周围有大面积接地导体的场所（如
以工频电流为例, 当1毫安左右的电流通过人体时，会产生麻刺等 不舒服的感觉；10∽30毫安的电流通过人体，会产生麻痹、剧痛、痉挛、 血压升高、呼吸困难等症状，但通常不致有生命危险；电流达到50毫安 以上，就会引起心室颤动而有生命危险；100毫安以上的电流，足以致 人于死地。
通过人体电流的大小与触电电压和人体电阻有关。
电工基本技能培训教材PPT31张课件
一、触电对人体的伤害形式
1、伤害形式 （1）电击 （2）电伤 2、电击的形式 （1）单相触电 （2）两相触电 （3）跨步电压触电 （4） 剩余电荷触电
电工电子技术
电工基本技能
二、影响触电严重程度的因素
1、人体电阻 2、电流大小 （1）感觉电流 （2）摆脱电流 （3）致命电流 3、触电时间 4、电流频率 5、电流途径 6、环境影响
(a)
(b)
(c)
(d)
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟
掌握低压导线的连接方法，能根据要求连接低 压电线。 能恢复导线的绝缘。
电工电子技术
电工基本技能
在机械设备供电中，必然会涉及到导线的连接，连接质量 的好坏直接影响线路的机械强度和电气性能，因此必须按 标准和规程要求进行。
一、基本要求
二、绝缘层的剖削
三、导线的连接
1、单芯铜导线的直线连接 2、单芯铜导线的“T”字连接 3、绝缘恢复 根据导线的工作电压选择绝缘带的类型和缠绕层数。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需 收紧导线的端部，然后扳动手柄，逐步收紧。
4、剥线钳 用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多
个大小不同的切口，以适用于不同规格的导线，
1、伤害形式 （1）电击 （2）电伤 2、电击的形式 （1）单相触电 （2）两相触电 （3）跨步电压触电 （4） 剩余电荷触电
电工电子技术
电工基本技能
二、影响触电严重程度的因素
1、人体电阻 2、电流大小 （1）感觉电流 （2）摆脱电流 （3）致命电流 3、触电时间 4、电流频率 5、电流途径 6、环境影响
(a)
(b)
(c)
(d)
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟
掌握低压导线的连接方法，能根据要求连接低 压电线。 能恢复导线的绝缘。
电工电子技术
电工基本技能
在机械设备供电中，必然会涉及到导线的连接，连接质量 的好坏直接影响线路的机械强度和电气性能，因此必须按 标准和规程要求进行。
一、基本要求
二、绝缘层的剖削
三、导线的连接
1、单芯铜导线的直线连接 2、单芯铜导线的“T”字连接 3、绝缘恢复 根据导线的工作电压选择绝缘带的类型和缠绕层数。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需 收紧导线的端部，然后扳动手柄，逐步收紧。
4、剥线钳 用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多
个大小不同的切口，以适用于不同规格的导线，
电工工具使用PPT课件
一、四课、程测性电质笔
一、四课、程测性电质笔
测电笔又称验电笔，只有在确定没有电的情况下才能进行操作，这也是电力 平安的最根本要求。它能检查低压线路和电气设备外壳是否带电。为便于携带，测 电笔通常做成笔状，前段是金属探头，内部依次装平安电阻、氖管和弹簧。弹簧与 笔尾的金属体相接触。使用时，手应与笔尾的金属体相接触。测电笔的测电压范围 为60～500伏〔严禁测高压电〕。使用前，务必先在正常电源上验证氖管能否正常 发光，以确认测电笔验电可靠。由于氖管发光微弱，在明亮的光线下测试时，应当 避光检测。
一、5.课内程六角性扳质手
一、5.课内程六角性扳质手
内六角扳手用于装拆内六角螺钉。常用于某些机电产品的拆 装。
单股铜芯导线的直线连接 多股铜芯导线的直线连接
单股铜芯导线的直线连接
①先将两导线芯线线头成X形相 交。
②互相绞合2～3圈后扳直两线头 。
③将每个线头在另一芯线上紧贴并 绕6圈，用钢丝钳切去余下的 芯线，并钳平芯线末端。
多股铜芯导线的直线连接
以7股铜芯线为例说明多股铜芯导线的直线连接方法
①先将剥去绝缘层的芯线头散开 并拉直，再把靠近绝缘层 1/3线段的芯线绞紧，然后 把余下的2/3芯线头按图示 分散成伞状，并将每根芯线 拉直。
②把两伞骨状线端隔根对叉，必 须相对插到底。
③捏平叉入后的两侧所有芯线， 并应理直每股芯线和使每股 芯线的间隔均匀；同时用钢 丝钳钳紧叉口处消除空隙。
一、二课、程电性工质刀
电工刀的使用： 1.电工刀是农村电工常用的一种切削工具。普通的电工刀由刀片、刀刃、刀 把、刀挂等构成。不用时，把刀片收缩到刀把内。 2.用电工刀剖削电线绝缘层时，可把刀略微翘起一些，用刀刃的圆角抵住线 芯。切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯。 3.导线接头之前应把导线上的绝缘剥除。用电工刀切剥时，刀口千万别伤着 芯线。
电工工具ppt课件
漏电保护器
总结词
检测漏电电流，切断电源保护人身安全。
详细描述
漏电保护器是一种保护装置，用于检测线路 中的漏电电流，当检测到漏电电流时，会自 动切断电源，以防止触电事故的发生。在家 庭和工业用电系统中，安装漏电保护器是保 障人身安全的重要措施之一。
接地保护装置
总结词
将漏电电流引入地下，降低触电风险。
电工工具ppt课件
• 电工工具概述 • 电工常用工具 • 专业电工工具 • 安全用电与保护工具 • 电工工具的维护与保养
目录
Part
01
电工工具概述
电工工具的定义与分类
定义
电工工具是指用于电力生产和设备安装、检修、维护过程中所使用的各种工具的总称。
分类
根据用途和功能的不同，电工工具可以分为多种类型，如验电器、螺丝刀、钳子、电钻 、绝缘棒等。
电工工具的发展历程Fra bibliotek早期阶段
早期的电工工具比较简单，如铁丝、 钳子等，主要用于简单的电力安装和 维护工作。
专业化阶段
智能化阶段
现代电工工具已经逐渐向智能化方向 发展，如智能电笔、多功能检测仪等 ，能够实现多种功能的集成和智能化 操作。
随着电力工业的发展，电工工具逐渐 专业化，出现了各种专门用于特定任 务的电工工具，如电钻、螺丝刀等。
Part
04
安全用电与保护工具
绝缘手套
总结词
提供绝缘保护，防止触电事故。
详细描述
绝缘手套是电工必备的安全工具之一，由绝缘材料制成，能够有效地隔离手部与带电体 ，防止触电事故的发生。在操作电器、检查线路、维修设备等工作中，正确佩戴绝缘手
套是保障人身安全的重要措施。
绝缘鞋
总结词
常用电工工具及仪表使用 PPT课件
1、可用来判断直流是否接地。在对地绝缘的直流系统中，可站在地上用测电笔 接触直流系统中的正极或负极，如果测电笔氖泡不亮，则没有接地现象。如果氖泡发 亮，则说明有接地现象，其发亮如在笔尖端，则说明为正极接地。如发亮在手指端， 则为负极接地。但是必须指出的是在带有接地监察继电器的直流系统中，不可采用此 方法判断直流系统是否发生接地。
不可敲击。 ➢焊接较小元件时，时间不宜过长，以免
因热损坏元件或绝缘。 ➢焊接完毕，应拨去电源插头，将电烙铁
置于金属支架上，防止烫伤或火灾的发生。
1、常用电工工具
1.6 手电钻、冲击钻、射钉枪
1.手电钻
➢较长时间未用的手枪钻在使用前应用摇表测量其 绝缘电阻，一般不应小于0.5MΩ。
➢使用220V的手枪钻时，应戴绝缘手套；潮湿环境 应使用36V的安全电压。
1.3螺丝刀与扳手 2.扳手
1、常用电工工具
➢活络板手不可反用，以免损坏活络板唇。 ➢不可用加力杆接长手柄以加大扳拧力矩。 ➢不得当作撬棒和手锤使用。
1、常用电工工具

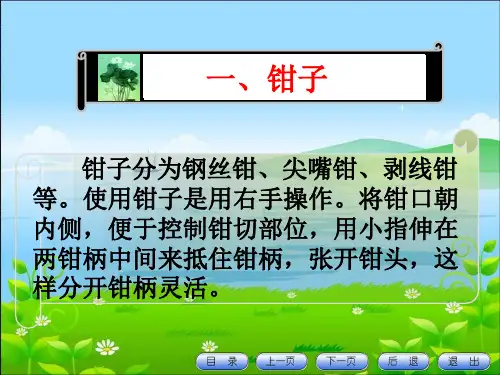

1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳 1.钢丝钳
➢使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。 ➢在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零
上一页 下一页
1、常用电工工具
1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳 4.斜口钳
钳柄有铁柄、管柄和绝缘柄三种。 电工用带绝缘柄的短线钳。 如图所示
用途： 主要用于剪断较粗的电线、 金属丝及导线电缆。
上一页 下一页
1、常用电工工具
1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳
5.剥线钳
电笔和人体两端的总电阻R.
B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通 常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左右，通过测电笔的电流 (也就是通过人体的电流)很小，通常不到1毫安，这样小的电流通过人体时，对人没 有伤害，而这样小的电流通过测电笔的氖泡时，氖泡会发光.
不可敲击。 ➢焊接较小元件时，时间不宜过长，以免
因热损坏元件或绝缘。 ➢焊接完毕，应拨去电源插头，将电烙铁
置于金属支架上，防止烫伤或火灾的发生。
1、常用电工工具
1.6 手电钻、冲击钻、射钉枪
1.手电钻
➢较长时间未用的手枪钻在使用前应用摇表测量其 绝缘电阻，一般不应小于0.5MΩ。
➢使用220V的手枪钻时，应戴绝缘手套；潮湿环境 应使用36V的安全电压。
1.3螺丝刀与扳手 2.扳手
1、常用电工工具
➢活络板手不可反用，以免损坏活络板唇。 ➢不可用加力杆接长手柄以加大扳拧力矩。 ➢不得当作撬棒和手锤使用。
1、常用电工工具
1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳 1.钢丝钳
➢使用前，使检查钢丝钳绝缘是否良好，以免带电作业时造成触电事故。 ➢在带电剪切导线时，不得用刀口同时剪切不同电位的两根线（如相线与零
上一页 下一页
1、常用电工工具
1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳 4.斜口钳
钳柄有铁柄、管柄和绝缘柄三种。 电工用带绝缘柄的短线钳。 如图所示
用途： 主要用于剪断较粗的电线、 金属丝及导线电缆。
上一页 下一页
1、常用电工工具
1.4 钢丝钳、绝缘夹钳、尖嘴钳、斜口钳、剥线钳
5.剥线钳
电笔和人体两端的总电阻R.
B、测火线时，照明电路，火线与地之间有电压U=220V左右，人体电阻一般很小，通 常只有几百到几千欧姆，而测电笔内部的电阻通常有几兆欧左右，通过测电笔的电流 (也就是通过人体的电流)很小，通常不到1毫安，这样小的电流通过人体时，对人没 有伤害，而这样小的电流通过测电笔的氖泡时，氖泡会发光.
常用电工工具的使用方法ppt课件
完整版PPT课件
24
保险绳
保险绳扣 腰绳
腰带
图9 安全带
完整版PPT课件
25
图10 踏板
完整版PPT课件
26
(a) 防滑胶套
(b )
图11 脚扣
(a) 木杆脚扣； (b) 水泥杆脚扣
完整版PPT课件
27
5.梯子
梯子是最常用的登高工具之一， 有单 梯、 人字梯(合页梯)、 升降梯等几种， 用毛竹、 硬质木材、 铝合金等材料制成。 使用梯子应注意以下几点：
完整版PPT课件
11
❖ (3) 多 用 改 锥 ： 是一种组合式工具， 既可作改锥使用， 又可作低压验电器 使用， 此外还可 用来进行锥、 钻、 锯、 扳等。 它的 柄部和螺钉旋具是 可以拆卸的， 并 附有规格不同的螺 钉旋具、 三棱锥 体、 金力钻头、 锯片、 锉刀等附 件。
完整版PPT课件
12
完整版PPT课件
51
1
2
3 45
1—定心圈；2—钉体； 3—钉套；4—弹药； 5—弹套
扳架 扳牙
(a)
(b)
图21 管子套丝绞扳
(a) 钢管绞扳； (b) 圆扳牙
完整版PPT课件
46
3.手电钻
手电钻的作用是在工件上钻孔。 手电钻主要 由电动机、 钻夹头、 钻头、 手柄等组成， 分 为手提式和手枪式两种， 外形如图22所示。
4.冲击电钻
冲击电钻(简称冲击钻)的作用是在砌块和砖墙 上冲打孔眼， 其外形与手电钻相似， 如图23所 示。 钻上有锤、 钻调节开关， 可分别当普通电 钻和电锤使用。
❖
2.安全带
❖
安全带(见图9)是腰带、 保险绳和
腰绳的总称， 用来防止发生空中坠落事
维修电工培训教材(ppt共32张)
接触器主要由电磁机构、主触点、ห้องสมุดไป่ตู้助触点和灭弧装置组成。
维修电工培训教材(PPT32页)
万用表在使用时应水平放置。
在明亮的光线下测试时，往往不易看清氖泡的辉光，此时应注意避光仔细测试。
使用验电笔一般应穿绝缘鞋。
使用验电笔一般应穿绝缘鞋。
第一章 电工工具的使用 维修电工培训教材(PPT32页)
维修电工培训教材(PPT32页) 控制原理分析：按动正转启动按钮SB1，接触器KM1线圈通电自锁，KM1主触点闭合，电动机正向转动；
维修电工培训教材(PPT32页)
14
维修电工培训教材(PPT32页)
第三节 钳形电流表
使用钳形表时应注意下列事项：
2.测量前应估计被测电流的大小， 选择适当的量程，不可用小量程 档去测量大电流。
3.每次测量只能钳入一根导线， 测量时应将被测导线置于钳口中 央部位，以提高测量准确度，测 量结束应将量程调节开关扳到最 大测量档位置，以便下次安全使 用。
4
第一节 电笔
5.测试时切忌将金属头同时碰及两带电体 或同时碰及带电体和金属外壳，以防造成 相间和相地短路。
6.有些设备特别是测试仪表，工作时外壳 往往因感应带电，用验电笔测试有电，但 不一定会造成触电危险。这种情况下，必 须用其他方法（如万用表测量）判断是否 真正带电。
7.对于36V以下安全电压带电体，验电笔 往往无效。
使用前的检查：摇表使用时，要放置平稳，同时要检查偏转情况：先使 “L”“E”开路，使手摇发电机的转速达到额定转速，观察指针是否指“∞”；然 后再将“L”“E”短接，观察指针是否指“0”。否则，摇表应调整。
维修电工培训教材(PPT32页)
12
维修电工培训教材(PPT32页)
常用工器具安全使用培训教材ppt课件
⑵开启瓶阀时操作者应站在瓶阀气体喷出方向的侧面并缓慢 开启。气瓶压力13MPa（130公斤·力），防止高压气体中的颗 粒、压力直接冲击作业人员面部，造成伤害。
⑶严禁让粘有油、脂的手套（棉纱和工具）等同氧气瓶、 瓶阀、减压器及管路等接触。防止油品与高压氧气接触后，在 有火源、温度高等情况下着火。
13
2.氧气、乙炔瓶安全使用要求
28
1、动火注意事项 1）动火作业前应清除动火现场及周围的易燃易爆物品，或采
取其它有效的安全隔离措施，配备足够适用的消防器材，并办 理好《动用明火作业审批表》或《煤气系统危险区域工作计划 表》。一张动用明火作业审批表只限一处动火点，实行一点 （一个动火点）、一证（动用明火作业审批表）、一人（动火 监护人）。不得用一张动用明火作业审批表进行多点动火。
1
培训提纲
一.检修主要工具使用说明 二.焊割作业安全要求 三.动火作业安全要求 四.登高及有限空间作业安全要求 五.检修安装基本要求 六.操作牌使用管理规定
2
1、普通维修工具安全使用要求 1)大锤安全使用要求 抡大锤时禁止戴手套，高空作业时大
锤手柄较短，防止摩擦小而脱手。 2)检修灯具使用要求 光度不足区域检修时应使用行灯，电压36V。 潮湿的环境行灯电压12V，防止潮湿环境中触电。 3)钢丝绳使用要求 使用前对其进行直径、磨损和断丝检查，断丝少于10%。
淡蓝色为氧气 瓶
白色为乙 炔气瓶
液化气
11
2.氧气、乙炔瓶安全使用要求
氧气胶管颜色黑色，乙炔胶管颜 色为红色，两者不可换用。
不能互换原因： 气管材质不同，承受压力不同；
氧气为助燃物质，乙炔是可燃气 体，靠混近用气瓶防的止是高爆压炸表、，表可示燃瓶内引的发压火力。靠近输气管的 低压表 灾。是低压表，表示工作压力。
⑶严禁让粘有油、脂的手套（棉纱和工具）等同氧气瓶、 瓶阀、减压器及管路等接触。防止油品与高压氧气接触后，在 有火源、温度高等情况下着火。
13
2.氧气、乙炔瓶安全使用要求
28
1、动火注意事项 1）动火作业前应清除动火现场及周围的易燃易爆物品，或采
取其它有效的安全隔离措施，配备足够适用的消防器材，并办 理好《动用明火作业审批表》或《煤气系统危险区域工作计划 表》。一张动用明火作业审批表只限一处动火点，实行一点 （一个动火点）、一证（动用明火作业审批表）、一人（动火 监护人）。不得用一张动用明火作业审批表进行多点动火。
1
培训提纲
一.检修主要工具使用说明 二.焊割作业安全要求 三.动火作业安全要求 四.登高及有限空间作业安全要求 五.检修安装基本要求 六.操作牌使用管理规定
2
1、普通维修工具安全使用要求 1)大锤安全使用要求 抡大锤时禁止戴手套，高空作业时大
锤手柄较短，防止摩擦小而脱手。 2)检修灯具使用要求 光度不足区域检修时应使用行灯，电压36V。 潮湿的环境行灯电压12V，防止潮湿环境中触电。 3)钢丝绳使用要求 使用前对其进行直径、磨损和断丝检查，断丝少于10%。
淡蓝色为氧气 瓶
白色为乙 炔气瓶
液化气
11
2.氧气、乙炔瓶安全使用要求
氧气胶管颜色黑色，乙炔胶管颜 色为红色，两者不可换用。
不能互换原因： 气管材质不同，承受压力不同；
氧气为助燃物质，乙炔是可燃气 体，靠混近用气瓶防的止是高爆压炸表、，表可示燃瓶内引的发压火力。靠近输气管的 低压表 灾。是低压表，表示工作压力。
工具的使用培训ppt课件
(3)根据工件的规格选择合适的割嘴；检查 割把无损坏现象，各开关灵活无卡涩或关闭不 严现象。已避免发生回火烧坏割把，并造成人 身伤害事故。
(4)检查施工场所无易燃易爆或其它杂物， 方可施工。
36
(5)室外工作是要顺风点火，夏天做好防烫措施；冬天 做好氧气或乙炔表的防冻措施。
(6)切割时要根据工件的规格选择好切割的方向；割嘴 要向右倾斜4-5度，割嘴距工件3-5毫米；切割是姿势 要正确、气体呼吸均。切割慢步进行均匀一致
9.使用完毕后，关闭开关，切段电源存放在 安全可靠的地方、为了安全和携带方便， 取下工具的刀片。
11
12
四、电钻冲击钻使用
1、 手电钻冲击电钻的电源线不得有破皮漏电， 必须安装漏电保护器，使用时应戴绝缘手套。
2、 操作时，应先启动后接触工件，钻头垂直 顶在工件要垫平垫实，钻斜孔要防止骨钻。
2.严禁用汽油或煤油洗刷空气滤清器以及其他 空气通路的零件。
3.使用是注意输气管应避免急弯。打开进风伐 时应先通知作业地点有关人员。
4.出气口处不得有人工作，储气罐放置地点应 通风，且严禁日光暴晒或高温烘考。
16
17
六、台式砂轮机
1.使用前检查砂轮机 的方向不得正对其他机器、 及设备。
2.砂轮有缺损或裂纹者严禁使用，其工作转速 应与砂轮机的转速相符。
电动工机具使用
1
概述
**** **** 为了提高全员素质确保施工安全有序的进行, 组织此次培训为大家在日后工作中正确使用各 种工机具做一指导。在锅炉安装的施工过程中 我们经常接触各种工机具，以下是对使用各种 电动工具的简单介绍。
2
课程目录
1.---------使用工具前具备的条件 2.------------------电动角磨抛光机 3.------------------------电动坡口机 4.------------------------空气压缩机 5.---------------------------台式砂轮
(4)检查施工场所无易燃易爆或其它杂物， 方可施工。
36
(5)室外工作是要顺风点火，夏天做好防烫措施；冬天 做好氧气或乙炔表的防冻措施。
(6)切割时要根据工件的规格选择好切割的方向；割嘴 要向右倾斜4-5度，割嘴距工件3-5毫米；切割是姿势 要正确、气体呼吸均。切割慢步进行均匀一致
9.使用完毕后，关闭开关，切段电源存放在 安全可靠的地方、为了安全和携带方便， 取下工具的刀片。
11
12
四、电钻冲击钻使用
1、 手电钻冲击电钻的电源线不得有破皮漏电， 必须安装漏电保护器，使用时应戴绝缘手套。
2、 操作时，应先启动后接触工件，钻头垂直 顶在工件要垫平垫实，钻斜孔要防止骨钻。
2.严禁用汽油或煤油洗刷空气滤清器以及其他 空气通路的零件。
3.使用是注意输气管应避免急弯。打开进风伐 时应先通知作业地点有关人员。
4.出气口处不得有人工作，储气罐放置地点应 通风，且严禁日光暴晒或高温烘考。
16
17
六、台式砂轮机
1.使用前检查砂轮机 的方向不得正对其他机器、 及设备。
2.砂轮有缺损或裂纹者严禁使用，其工作转速 应与砂轮机的转速相符。
电动工机具使用
1
概述
**** **** 为了提高全员素质确保施工安全有序的进行, 组织此次培训为大家在日后工作中正确使用各 种工机具做一指导。在锅炉安装的施工过程中 我们经常接触各种工机具，以下是对使用各种 电动工具的简单介绍。
2
课程目录
1.---------使用工具前具备的条件 2.------------------电动角磨抛光机 3.------------------------电动坡口机 4.------------------------空气压缩机 5.---------------------------台式砂轮
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电工工具
图6 尖嘴钳
常用电工工具
4.断线钳和剥线钳 1） 断线钳 断线钳(见图7(a))的头部“扁斜”， 因此又叫斜口 钳、 扁嘴钳或剪线钳， 是专供剪断较粗的金属丝、 线材及导线、 电缆等用的。 它的柄部有铁柄、 管柄、 绝缘柄之分， 绝缘柄耐压为1000 V。
常用电工工具
2） 剥线钳 剥线钳 (见图 7(b))是用来剥落小直径导线绝缘层的 专用工具。 它的钳口部分设有几个刃口， 用以剥落不 同线径的导线绝缘层。 其柄部是绝缘的， 耐压为500 V。
常用电工工具
2) 电工刀 电工刀(见图4)是用来剖切导线、 电缆的绝缘层， 切割木台缺口， 削制木枕的专用工具。
常用电工工具
图4 电工刀
常用电工工具
3.钢丝钳和尖嘴钳 1） 钢丝钳 钢丝钳是一种夹持或折断金属薄片, 切断金属丝的 工具。 电工用钢丝钳的柄部套有绝缘套管(耐压500 V)， 其规格用钢丝钳全长的毫米数表示， 常用的有 150,175,200mm等。钢丝钳的构造及应用如图5所示。
(2) 十字形改锥： 有时称梅花改锥， 一般分为四种 型号， 其中： Ⅰ号适用于直径为2～2.5 mm 的螺钉； Ⅱ、 Ⅲ、 Ⅳ号分别适用于直径为3～5 mm、 6～8 mm、 10～12 mm的螺钉。
常用电工工具
(3) 多用改锥： 是一种组合式工具， 既可作改锥使 用， 又可作低压验电器使用， 此外还可用来进行锥、 钻、 锯、 扳等。 它的柄部和螺钉旋具是可以拆卸的， 并附有规格不同的螺钉旋具、 三棱锥体、 金力钻头、 锯片、 锉刀等附件。
3.踏板
常用电工工具
踏板又叫登高板， 用于攀登电杆， 由板、 绳、 钩 组成, 见图10。
4.脚扣
脚扣也是攀登电杆的工具， 主要由弧形扣环、 脚 套组成， 分为木杆脚扣和水泥杆脚扣两种， 如图11所 示。
常用电工工具
保险绳
保险绳扣 腰绳
腰带
图9 安全带
常用电工工具
图10 踏板
常用电工工具
(a)
常用电工工具
氖管
电阻 笔尖探头
金属笔挂
金 属 螺 钉弹 簧
氖管
(a)
电阻
观察孔
改锥探头
(b)
图1 验电笔 (a) 钢笔式验电笔； (b) 改锥式验电器
常用电工工具
2） 高压验电器 高压验电器属于防护性用具， 1000 V以上， 其主要组成见图2。
检测电压范围为
常用电工工具
手柄 护环
紧固镙钉 绝缘部分
常用电工工具
(a)
(b)
图7 断线钳和剥线钳 (a) 断线钳； (b) 剥线钳
常用电工工具
5.扳手 1） 活动扳手 活动扳手(简称活扳手， 见图8)是用于紧固和松动 螺母的一种专用工具， 主要由活扳唇、呆扳唇、扳口、 蜗轮、轴销等构成，其规格以长度 (mm)×最大开口宽 度(mm)表示， 常用的有150×19(6英寸)、200×24(8英 寸)、250×30(10英寸)、300×36(12英寸)等几种。 2） 固定扳手 固定扳手 (简称呆扳手 )的扳口为固定口径， 不能 调整， 但使用时不易打滑。
常用电工工具
4.1.3 常用防护用具 1.绝缘棒 绝缘棒主要是用来闭合或断开高压隔离开关、 跌
落保险， 以及用于进行测量和实验工作。 绝缘棒由工 作部分、 绝缘部分和手柄部分组成， 如图12所示。
常用电工工具
护环
绝缘部分
手柄部分
工作部分
图12 绝缘棒
常用电工工具
2.绝缘夹钳 绝缘夹钳主要用于拆装低压熔断器等。 绝缘夹钳 由钳口、 钳身、 钳把组成， 如图13所示， 所用材料 多为硬塑料或胶木。 钳身、 钳把由护环隔开， 以限 定手握部位。 绝缘夹钳各部分的长度也有一定要求， 在额定电压10 kV及以下时，钳身长度不应小于0.75 m， 钳把长度不应小于0.2 m。 使用绝缘夹钳时应配合使 用辅助安全用具。
常用电工工具
呆扳唇
蜗轮
扳口
活扳唇 轴销 手柄
(a)
(b)
图8 活扳手的构造及使用 (a) 构造； (b) 使用
4.1.2 登高用具
常用电工工具
1.安全帽
安全帽是用来保护施工人员头部的， 必须由专门 工厂生产。
2.安全带
安全带(见图9)是腰带、 保险绳和腰绳的总称， 用 来防止发生空中坠落事故。 腰带用来系挂保险绳、 腰 绳和吊物绳， 系在腰部以下、 臀部以上的部位。
刀口 铡口
钳口 齿口 绝缘管
钳头
钳柄 (a)
常用电工工具
扳旋螺母
(b)
(c)
(d)
(e)
图5 钢丝钳的构造及应用 (a) 构造； (b) 弯绞导线； (c) 紧固螺母； (d) 剪切导线； (e) 铡切钢丝
常用电工工具
2） 尖嘴钳
尖嘴钳(见图6)的头部“尖细”， 用法与钢丝钳相 似， 其特点是适用于在狭小的工作空间操作， 能夹持 较小的螺钉、 垫圈、 导线及电器元件。 在安装控制 线路时，尖嘴钳能将单股导线弯成接线端子 (线鼻子 )， 有刀口的尖嘴钳还可剪断导线、 剥削绝缘层。
图2 高压验电器
氖管
金属钩
氖管窗
2.常用旋具和电工刀
常用电工工具
1) 常用旋具
常用的旋具是改锥(又称螺丝刀)， 如图3所示。 它 用来紧固或拆卸螺钉， 一般分为一字形和十字形两种。
常用电工工具
绝缘套管
(a)
绝缘套管
(b)
图3 改锥 (a) 一字形改锥； (b) 十字形改锥
常用电工工具
(1) 一字形改锥： 其规格用柄部以外的长度表示， 常用的有100, 150, 200, 300, 400 mm等。
防滑胶套
(b)
图11 脚扣 (a) 木杆脚扣； (b) 水泥杆脚扣
常用电工工具
5.梯子 梯子是最常用的登高工具之一， 有单梯、 人字梯 (合页梯)、 升降梯等几种， 用毛竹、 硬质木材、 铝 合金等材料制成。 使用梯子应注意以下几点：
常用电工工具
(1) 使用前要检查有无虫蛀、 折裂等。 (2) 使用单梯时， 梯根与墙的距离应为梯长的 1／ 4～1／2， 以防滑落和翻倒。 (3) 使用人字梯时， 人字梯的两腿应加装拉绳， 以 限制张开的角度， 防止滑塌。 (4) 采取有效措施， 防止梯子滑落。
常用电工工具
1、电工常用工具
1.1 通用工具 1. 验电器 验电器又叫电压指示器， 是用来检查导线和电器
设备是否带电的工具。 验电器分为高压和低压两种。 1） 低压验电器 常用的低压验电器是验电笔, 又称试电笔， 检测电
压范围一般为60～500 V， 常做成钢笔式或改锥式, 见 图1。
弹簧
观察孔笔身
