常用电工工具及导线材料选择PPT课件
- 格式：ppt
- 大小：2.55 MB
- 文档页数：12
下载文档原格式
合集下载
电工基本技能培训教材PPT31张课件
一、触电对人体的伤害形式
1、伤害形式 （1）电击 （2）电伤 2、电击的形式 （1）单相触电 （2）两相触电 （3）跨步电压触电 （4） 剩余电荷触电
电工电子技术
电工基本技能
二、影响触电严重程度的因素
1、人体电阻 2、电流大小 （1）感觉电流 （2）摆脱电流 （3）致命电流 3、触电时间 4、电流频率 5、电流途径 6、环境影响
(a)
(b)
(c)
(d)
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟
掌握低压导线的连接方法，能根据要求连接低 压电线。 能恢复导线的绝缘。
电工电子技术
电工基本技能
在机械设备供电中，必然会涉及到导线的连接，连接质量 的好坏直接影响线路的机械强度和电气性能，因此必须按 标准和规程要求进行。
一、基本要求
二、绝缘层的剖削
三、导线的连接
1、单芯铜导线的直线连接 2、单芯铜导线的“T”字连接 3、绝缘恢复 根据导线的工作电压选择绝缘带的类型和缠绕层数。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需 收紧导线的端部，然后扳动手柄，逐步收紧。
4、剥线钳 用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多
个大小不同的切口，以适用于不同规格的导线，
1、伤害形式 （1）电击 （2）电伤 2、电击的形式 （1）单相触电 （2）两相触电 （3）跨步电压触电 （4） 剩余电荷触电
电工电子技术
电工基本技能
二、影响触电严重程度的因素
1、人体电阻 2、电流大小 （1）感觉电流 （2）摆脱电流 （3）致命电流 3、触电时间 4、电流频率 5、电流途径 6、环境影响
(a)
(b)
(c)
(d)
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟
掌握低压导线的连接方法，能根据要求连接低 压电线。 能恢复导线的绝缘。
电工电子技术
电工基本技能
在机械设备供电中，必然会涉及到导线的连接，连接质量 的好坏直接影响线路的机械强度和电气性能，因此必须按 标准和规程要求进行。
一、基本要求
二、绝缘层的剖削
三、导线的连接
1、单芯铜导线的直线连接 2、单芯铜导线的“T”字连接 3、绝缘恢复 根据导线的工作电压选择绝缘带的类型和缠绕层数。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需 收紧导线的端部，然后扳动手柄，逐步收紧。
4、剥线钳 用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多
个大小不同的切口，以适用于不同规格的导线，
电工材料PPT课件
讯电缆五大类。 电线与电缆：一般将芯数少、直径小、结构简单的电传输线称为电线。
其他的称为电缆。 分为通用电线电缆和专用电线电缆两大类。
1.2.2 电缆的结构、材料
电缆：一般为多芯、有护套的绝缘导线束。 多芯电缆结构：从内到外：导体-绝缘层-内护层-衬层-铠装层-外护层。
9
油田子女工《电工电》培缆训结—构电工工具及材料
1.1 导体材料概述
1.导电材料：一般是指专门用于传导电流的材料。 导电材料主要用于构建电网和各类电工产品中电能传输。 2.导电材料材质：主要有金属、合金和某些非金属。 3.导电材料分类：电线电缆、电阻电热材料、触点材料、电刷制品和其 他导电材料等。
5
油田子女工《电工》培训—电工工具及材料
4.导电材料的主要技术要求： 电阻率小（降低输电损耗）； 机械强度高（牢固可靠）； 导热性能好（利于散热）； 密度较小（材料重量低）； 热膨胀系数小（适应不同温度环境）； 易加工、易焊接（便于施工）； 耐腐蚀、不氧化（使用寿命长）等。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
1.2.4 电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。 常用电磁线的导电线芯有圆线和扁线两种, 一般采用铜线。 常用电磁线有漆包线和绕包线两类。 1. 漆包线 漆包线的绝缘层是漆膜（Q-绝缘漆；QQ-缩醛、QZ-聚酯、QA-聚氨酯、 QH-环氧）。广泛应用于中小型电机及微电机、 干式变压器和其他电 工产品中。
其他的称为电缆。 分为通用电线电缆和专用电线电缆两大类。
1.2.2 电缆的结构、材料
电缆：一般为多芯、有护套的绝缘导线束。 多芯电缆结构：从内到外：导体-绝缘层-内护层-衬层-铠装层-外护层。
9
油田子女工《电工电》培缆训结—构电工工具及材料
1.1 导体材料概述
1.导电材料：一般是指专门用于传导电流的材料。 导电材料主要用于构建电网和各类电工产品中电能传输。 2.导电材料材质：主要有金属、合金和某些非金属。 3.导电材料分类：电线电缆、电阻电热材料、触点材料、电刷制品和其 他导电材料等。
5
油田子女工《电工》培训—电工工具及材料
4.导电材料的主要技术要求： 电阻率小（降低输电损耗）； 机械强度高（牢固可靠）； 导热性能好（利于散热）； 密度较小（材料重量低）； 热膨胀系数小（适应不同温度环境）； 易加工、易焊接（便于施工）； 耐腐蚀、不氧化（使用寿命长）等。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
1.2.4 电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。 常用电磁线的导电线芯有圆线和扁线两种, 一般采用铜线。 常用电磁线有漆包线和绕包线两类。 1. 漆包线 漆包线的绝缘层是漆膜（Q-绝缘漆；QQ-缩醛、QZ-聚酯、QA-聚氨酯、 QH-环氧）。广泛应用于中小型电机及微电机、 干式变压器和其他电 工产品中。
电工材料PPT课件
精选ppt课件2021
9
1.2.2 裸导线
电工工具及材料
1.裸单线 可分为普通线、镀（锡、银）层线、包覆（铝包钢）线等。 1）命名方法： 镀（包覆）层+外形+材质+线 例：圆铜线；镀锡扁铜线；铝包钢芯圆单线等。
2）型号编制方法： 材质+外形（圆形省略）+硬度+镀层 材质：G-钢；L-铝；T-铜；H-合金；X-锡。 外形：B-扁形；D-带型； 硬度：Y-硬；R-软 例：TR-软圆铜线；TBY-硬铜扁线；TRX-镀锡软圆铜线等。 规格表示：圆线用截面直径（或截面积）表示；扁形以厚b*a宽表示。 例：TR型线，标称直径1.03mm；标称面积3.5mm2；TBY型线，2*4mm
精选ppt课件2021
4
电工工具及材料
4.导电材料的主要技术要求： 电阻率小（降低输电损耗）； 机械强度高（牢固可靠）； 导热性能好（利于散热）； 密度较小（材料重量低）； 热膨胀系数小（适应不同温度环境）； 易加工、易焊接（便于施工）； 耐腐蚀、不氧化（使用寿命长）等。
5.金属导电材料特点： 导电性好, 机械强度高, 不易氧化和腐蚀, 容易加工和焊接。 金属中导电性能最佳的是银， 其次是铜、 铝。 铜和铝是工业上最主要的导电金属材料。
1.2.3 电磁线 电磁线是专用于电-磁能互换场合的有绝缘层的导线。一般用于电机、 变压器及电工仪表中的线圈绕组。 常用电磁线的导电线芯有圆线和扁线两种, 一般采用铜线。 常用电磁线有漆包线和绕包线两类。 1. 漆包线 漆包线的绝缘层是漆膜（Q-绝缘漆；QQ-缩醛、QZ-聚酯、QA-聚氨酯、 QH-环氧）。广泛应用于中小型电机及微电机、 干式变压器和其他电 工产品中。
精选ppt课件2021
电工基础知识及操作技能ppt课件
一、导线的剖削
钢丝钳剥削
电工刀剥削
塑料护套线绝缘层的剥削 第二讲 电工基本知识与操作技能
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
花线绝缘层的剥削 第二讲 电工基本知识与操作技能
橡套软线绝缘层的剥削
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
二、导线的连接
1、铜芯导线的连接
（1）单股铜芯导线的直接连接 1）绝缘层剥削长度为导线直径的70倍左右，去掉氧化层 2）把两线头的芯线成X形交叉，互相绞绕2～3圈 3）然后扳直 4）将两个线头在芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，
第一节 常用电工工具
上饶职业技术学院
三、钢丝钳
2.使用电工钢丝钳的安全知 识
钢丝钳
1）使用前，必须检查钢丝钳绝 缘柄是否完好。如果绝缘柄 损坏不得使用，以免带电作 业时发生触电事故。
1.电工钢丝钳的构造和用途
2）使用电工钢丝钳剪切带电导 线时，不得用刀口同时剪切
钳口用来弯绞或钳夹导线线 头；齿口用来紧固或起松螺母；
电工刀
主讲：胡洪波
第一节 常用电工工具
上饶职业技术学院
八、常用电动工具
1.冲击钻
（1）作为普通电钻使用 （2）作为冲击钻使用
冲击钻
a）外形 b）结构
2.电锤
第二讲 电工基本知识与操作技能
电锤
a）外形 b）结构
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
导线连接的基本要求有以下几点：
1）电气接触应较好，即接触电阻要小 2）要有足够的机械强度 3）连接处的绝缘强度不低于导线本身的绝缘强度
相线和零线，或同时剪切两 根相线，以免发生短路事故
钢丝钳剥削
电工刀剥削
塑料护套线绝缘层的剥削 第二讲 电工基本知识与操作技能
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
花线绝缘层的剥削 第二讲 电工基本知识与操作技能
橡套软线绝缘层的剥削
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
二、导线的连接
1、铜芯导线的连接
（1）单股铜芯导线的直接连接 1）绝缘层剥削长度为导线直径的70倍左右，去掉氧化层 2）把两线头的芯线成X形交叉，互相绞绕2～3圈 3）然后扳直 4）将两个线头在芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，
第一节 常用电工工具
上饶职业技术学院
三、钢丝钳
2.使用电工钢丝钳的安全知 识
钢丝钳
1）使用前，必须检查钢丝钳绝 缘柄是否完好。如果绝缘柄 损坏不得使用，以免带电作 业时发生触电事故。
1.电工钢丝钳的构造和用途
2）使用电工钢丝钳剪切带电导 线时，不得用刀口同时剪切
钳口用来弯绞或钳夹导线线 头；齿口用来紧固或起松螺母；
电工刀
主讲：胡洪波
第一节 常用电工工具
上饶职业技术学院
八、常用电动工具
1.冲击钻
（1）作为普通电钻使用 （2）作为冲击钻使用
冲击钻
a）外形 b）结构
2.电锤
第二讲 电工基本知识与操作技能
电锤
a）外形 b）结构
主讲：胡洪波
第二节 导线的连接
上饶职业技术学院
导线连接的基本要求有以下几点：
1）电气接触应较好，即接触电阻要小 2）要有足够的机械强度 3）连接处的绝缘强度不低于导线本身的绝缘强度
相线和零线，或同时剪切两 根相线，以免发生短路事故
电工工具使用PPT课件
一、二课、程电性工质刀
一、二课、程电性工质刀
在电工安装维修中用于切削导线的绝缘层、电缆绝缘、木槽板等，规格 有大号、小号之分。大号刀片长112毫米；小号刀片长88毫米。有的电工刀上 带有锯片和锥子，可用来锯小木片和锥孔。电工刀没有绝缘保护，禁止带电作 业。使用电工刀时，应防止切割坚硬的材料，以保护刀口。刀口用钝后，可用 油石磨。如果刀刃局部损坏较重，可用砂轮磨，但须防止退火。
一、1课.活程络性扳质手
活络扳手的扳口夹持螺母时，呆扳唇在上，活扳唇在下。活扳手切不 可反过来使用。
在扳动生锈的螺母时，可在螺母上滴几滴煤油或机油，这样就好拧动 了。在拧不动时，切不可采用钢管套在活络扳手的手柄上来增加扭力，因为 这样极易损伤活络扳唇。
不得把活络扳手当锤子用。
一、课2.程呆扳性手质
一、5.课内程六角性扳质手
一、5.课内程六角性扳质手
内六角扳手用于装拆内六角螺钉。常用于某些机电产品的拆 装。
单股铜芯导线的直线连接 多股铜芯导线的直线连接
单股铜芯导线的直线连接
①先将两导线芯线线头成X形相 交。
②互相绞合2～3圈后扳直两线头 。
③将每个线头在另一芯线上紧贴并 绕6圈，用钢丝钳切去余下的 芯线，并钳平芯线末端。
一、课2.程呆扳性手质
农村电工还经常用到开口扳手〔亦叫呆扳手〕。它有单头和双头两 种，其开口是和螺钉头、螺母尺寸相适应的，并根据标准尺寸做成一套。一、3课.梅程花性扳质手
一、3课.梅程花性扳质手
梅花扳手，俗称眼睛扳手，用于拆装六角螺母或螺栓。整体扳手有 正方形、六角形、十二角形〔俗称梅花扳手〕。其中梅花扳手在农村电工中 应用颇广，它只要转过30°，就可改变扳动方向，所以在狭窄的地方或拆装 位于稍凹处的六角螺母或螺栓特别方便。
水电工常用工具及部分常用材料清单
12
电烙铁
220V 45W
1
把
视需要购买
13
焊锡丝
1
卷
视需要购买
14
焊锡膏
1
瓶
视需要购买
15
电工刀
1
把
16
电工工具包
1
个
17
绝缘胶布
10
卷
18
移动电盘
220V 10A 50米
1
个
19
临时停电工作牌
100*200
2
块
二 水管维修常用工具
序号
名称
规格
数量
单位
备注
1
水管钳
250*25
2
把
2
水管钳
450*60
水电工常用工具及部分常用材料清单
一 电工常用工具
序号
名称
规格
数量
单位
备注
1
万用表
1
块
数字式
2
绝缘兆欧表
500V
1
块
3
起子
200mm
1
把
一字形
4
起子
200mm
1
把
十字形
5
活动扳手
4寸
1
把
6
活动扳手
6寸
1
把
7
钢丝钳
1
把
8
尖嘴钳
1
把
9
电笔
500V
1
支
电光式
10
冲
1
台
视需要购买
2
把
3
活动扳手
12寸
2
把
4
活动扳手
电烙铁
220V 45W
1
把
视需要购买
13
焊锡丝
1
卷
视需要购买
14
焊锡膏
1
瓶
视需要购买
15
电工刀
1
把
16
电工工具包
1
个
17
绝缘胶布
10
卷
18
移动电盘
220V 10A 50米
1
个
19
临时停电工作牌
100*200
2
块
二 水管维修常用工具
序号
名称
规格
数量
单位
备注
1
水管钳
250*25
2
把
2
水管钳
450*60
水电工常用工具及部分常用材料清单
一 电工常用工具
序号
名称
规格
数量
单位
备注
1
万用表
1
块
数字式
2
绝缘兆欧表
500V
1
块
3
起子
200mm
1
把
一字形
4
起子
200mm
1
把
十字形
5
活动扳手
4寸
1
把
6
活动扳手
6寸
1
把
7
钢丝钳
1
把
8
尖嘴钳
1
把
9
电笔
500V
1
支
电光式
10
冲
1
台
视需要购买
2
把
3
活动扳手
12寸
2
把
4
活动扳手
常用电工工具和电工材料
120，150，240mm2等。
例如： YJLV22-8.7/10 -3X150 VV22-3.6/6-3X120 ZLQ20-8.7/15-3x185
额定电压说明：
电缆设计用导体与屏蔽或金属套之间的额定工作电压/ 电缆设计用导体之间的额定工频电压（使用电缆的电 力系统最高电压的最大值）
控制电缆：连接电气仪表、继电保护、自动控制 设备，传导操作电流或信号。线芯较细，截面不 打，多为多芯铜电缆。
第二章
常用电工工具和电工材料
低压验电器
低压验电器又称验电笔， 常做成钢笔或螺丝刀式。
高压验电器
应用高压验电器时，必 须带绝缘手套，手握部 分不许超过护环，人体 各部位与带电体要保持 一定安全距离。
螺丝刀
钢丝钳
钳口 齿口
刀口 铡口
尖嘴钳
狭小空间 线鼻子
剪断导线 剥削绝缘层
断线钳
剪断较粗的金属丝、线材 导线、电缆等
பைடு நூலகம்
一、导电材料的种类
1.良导体：铜、铝、钢、钨、锡、 合金材料（铅锡）
2.高电阻材料：康铜、锰铜、镍铬
二、常用导线及其选用
1.裸导线：只有导体，没有绝缘层和防护层，一 般采用铜、铝、钢等。 2.电磁线：裸线表面覆盖绝缘层，以铜线为主， 主要有漆包线、玻璃丝包和纸包线等。 3.绝缘电线：裸线外层包有绝缘材料的导线。 主要分为橡皮和塑料绝缘线，线芯有铜芯和铝 芯。
三、常用绝缘材料
1.绝缘漆（浸渍漆、覆盖漆、胶合漆） 2.绝缘浸渍纤维制品 3.绝缘层压板制品 4.绝缘云母及其制品 5.电工用薄膜、粘带及复合制品 6.电工用塑料 7.电工用树脂 8.电工用陶瓷
第三节 导电材料
导电材料包括导体材料和超导材 料。导体材料主要功能是传输电能 和电信号，此外广泛用于电磁屏蔽、 制造电极和电热材料
例如： YJLV22-8.7/10 -3X150 VV22-3.6/6-3X120 ZLQ20-8.7/15-3x185
额定电压说明：
电缆设计用导体与屏蔽或金属套之间的额定工作电压/ 电缆设计用导体之间的额定工频电压（使用电缆的电 力系统最高电压的最大值）
控制电缆：连接电气仪表、继电保护、自动控制 设备，传导操作电流或信号。线芯较细，截面不 打，多为多芯铜电缆。
第二章
常用电工工具和电工材料
低压验电器
低压验电器又称验电笔， 常做成钢笔或螺丝刀式。
高压验电器
应用高压验电器时，必 须带绝缘手套，手握部 分不许超过护环，人体 各部位与带电体要保持 一定安全距离。
螺丝刀
钢丝钳
钳口 齿口
刀口 铡口
尖嘴钳
狭小空间 线鼻子
剪断导线 剥削绝缘层
断线钳
剪断较粗的金属丝、线材 导线、电缆等
பைடு நூலகம்
一、导电材料的种类
1.良导体：铜、铝、钢、钨、锡、 合金材料（铅锡）
2.高电阻材料：康铜、锰铜、镍铬
二、常用导线及其选用
1.裸导线：只有导体，没有绝缘层和防护层，一 般采用铜、铝、钢等。 2.电磁线：裸线表面覆盖绝缘层，以铜线为主， 主要有漆包线、玻璃丝包和纸包线等。 3.绝缘电线：裸线外层包有绝缘材料的导线。 主要分为橡皮和塑料绝缘线，线芯有铜芯和铝 芯。
三、常用绝缘材料
1.绝缘漆（浸渍漆、覆盖漆、胶合漆） 2.绝缘浸渍纤维制品 3.绝缘层压板制品 4.绝缘云母及其制品 5.电工用薄膜、粘带及复合制品 6.电工用塑料 7.电工用树脂 8.电工用陶瓷
第三节 导电材料
导电材料包括导体材料和超导材 料。导体材料主要功能是传输电能 和电信号，此外广泛用于电磁屏蔽、 制造电极和电热材料

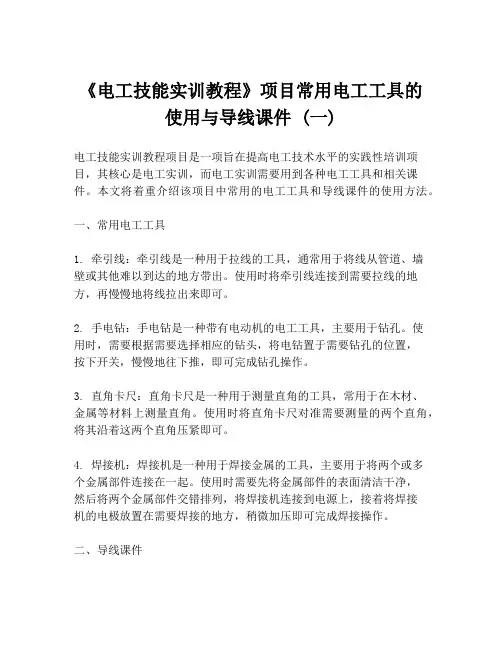

《电工技能实训教程》项目常用电工工具的使用与导线课件 (一)
《电工技能实训教程》项目常用电工工具的使用与导线课件 (一)电工技能实训教程项目是一项旨在提高电工技术水平的实践性培训项目，其核心是电工实训，而电工实训需要用到各种电工工具和相关课件。
本文将着重介绍该项目中常用的电工工具和导线课件的使用方法。
一、常用电工工具1. 牵引线：牵引线是一种用于拉线的工具，通常用于将线从管道、墙壁或其他难以到达的地方带出。
使用时将牵引线连接到需要拉线的地方，再慢慢地将线拉出来即可。
2. 手电钻：手电钻是一种带有电动机的电工工具，主要用于钻孔。
使用时，需要根据需要选择相应的钻头，将电钻置于需要钻孔的位置，按下开关，慢慢地往下推，即可完成钻孔操作。
3. 直角卡尺：直角卡尺是一种用于测量直角的工具，常用于在木材、金属等材料上测量直角。
使用时将直角卡尺对准需要测量的两个直角，将其沿着这两个直角压紧即可。
4. 焊接机：焊接机是一种用于焊接金属的工具，主要用于将两个或多个金属部件连接在一起。
使用时需要先将金属部件的表面清洁干净，然后将两个金属部件交错排列，将焊接机连接到电源上，接着将焊接机的电极放置在需要焊接的地方，稍微加压即可完成焊接操作。
二、导线课件在电工技能实训教程项目中，导线课件是为电工学员提供实际操作指导的必要工具，其主要功能是指导电工学员掌握电线电缆的故障诊断、修理和维护方法。
以下是导线课件的主要内容：1. 导线断路：该课件主要介绍导线断路的原因和解决方法。
通过学习该课件，电工学员将了解到导线断路的主要表现和解决方法，为其以后的工作提供指导。
2. 导线短路：该课件主要介绍导线短路的原因和解决方法。
电工学员通过学习该课件，可以了解到导线短路的表现以及如何排除故障，提高其日常维护和修理能力。
3. 绝缘子故障：该课件主要介绍绝缘子故障的原因和解决方法。
学生通过学习该课件，可以了解到绝缘子故障的常见原因和相应的修复方法，提高其实际操作能力。
总之，掌握常用的电工工具和相关导线课件的使用方法对电工学员来说是至关重要的。
2024版PPT课件电工基础培训
电路基础知识
电路组成与原理
讲解电路的组成部分、工作原理以及 电流、电压、电阻等基本概念。
电路图识读
教授如何识读电路图，包括元件符号、 连接方式等，提高学员的电路分析能力。
常用电工工具与仪表
电工工具介绍
介绍常用电工工具的名称、用途、使用方法及注意事项。
电工仪表使用
讲解万用表、兆欧表等电工仪表的使用方法、测量范围及注意 事项。
直接启动
适用于小功率电动机，启动电流较大，对电 网有一定冲击。
星三角启动
适用于较大功率电动机，可降低启动电流， 减少对电网的冲击。
自耦变压器启动
利用自耦变压器降低启动电压，从而减小启 动电流。
软启动器启动
通过控制晶闸管的导通角来逐渐增加电动机 的电压和电流，实现平滑启动。
调速和制动控制方法
调速方法
正弦波交流电参数计算
01
02
03
瞬时值与最大值
描述交流电在某一时刻的 数值，最大值表示交流电 变化范围的最大值。
有效值与平均值
有效值表示交流电产生的 热效应与直流电相等时的 数值，平均值表示交流电 在一个周期内的平均值。
相位与相位差
描述交流电波形在时间轴 上的位置关系，相位差表 示两个同频率交流电波形 之间的时间差。
01
定期检查
定期检查电动机的轴承、绕组、接 线等部件，确保其完好无损。
润滑保养
定期对轴承等运动部件进行润滑， 以减少磨损和延长使用寿命。
03
02
清洁保养
定期清洁电动机表面和内部灰尘， 保持通风散热良好。
防水防潮
注意电动机的防水防潮，避免水分 进入内部造成短路或损坏。
04
06 低压配电系统设计与安装
《电工技能实训教程》项目2常用电工工具的使用与导线50页PPT
《电工技能实训教程》项目2常用电工 工具的使用与导线
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，Байду номын сангаас是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，Байду номын сангаас是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
