合资高压环网柜(共箱式)

环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。

它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。

2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。

高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。

中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。

低压室则将中压电能转换为供给用户使用的低压电能。

3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。

当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。

低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。

同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。

4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。

- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。

- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。

- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。

5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。

它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。

6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。

未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。

另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。

广东电网公司佛山供电局配网10kV共箱式SF6环网柜订货技术条件书二00五年六月目录1.范围 (32. 应遵循的主要标准 (33. 主要技术条件 (33.1环境条件 (33.2工程条件 (43.3 设备的主要参数 (43.4 技术要求 (53.5 零配件要求 (74.监督制造 (75.试验 (85.1 型式试验项目 (85.2 出厂试验项目 (95.3 现场验收试验项目 (96. 包装、运输 (96.1包装 (96.2 运输 (107.供货范围 (118.中标厂商应提供的技术文件 (118.1厂商投标时应提供的图纸 (118.2 供方交货时应提供的技术文件和图纸 (119. 主件选用厂商范围 (1210. 附表 (121. 范围本技术条件适用于佛山供电局10kV配网工程对10kV共箱式SF6环网柜的招标通用订货,是相关设备通用订货合同的技术条款。

2.应遵循的主要标准供方应遵循最新版本的国家标准(GB、电力行业标准(DL和国际单位制(SI。

如果供方有自已的标准或规范,应提供标准代号及其有关内容,并须经需方同意后方可采用,但原则上采用更高要求的标准。

供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准:DL/T791-2001 《户内交流充气式开关柜选用导则》GB 16926-1997 《交流高压负荷开关—熔断器组合电器》GB 3804-2004 《3.6kV~40.5kV高压交流负荷开关》GB 3906-1991 《3-35kV交流金属封闭开关设备》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》IEC 420:1990 《高压交流负荷开关—熔断器的组合电器》DL/T 593-1996 《高压开关设备的共用订货技术导则》IEC 298-1990 《1kV以上52kV及以下交流金属封闭开关设备和控制设备》DL/T 404-1997 《户内交流高压开关柜订货技术条件》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃最热月平均温度: 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度:8度3.1.5 污秽等级:Ⅲ级3.1.6安装场所:户内3.2 工程条件3.2.1 系统概况a. 系统额定电压:12kVb. 系统额定频率:50Hzc. 系统中性点接地方式:不接地、消弧线圈接地和小电阻接地。

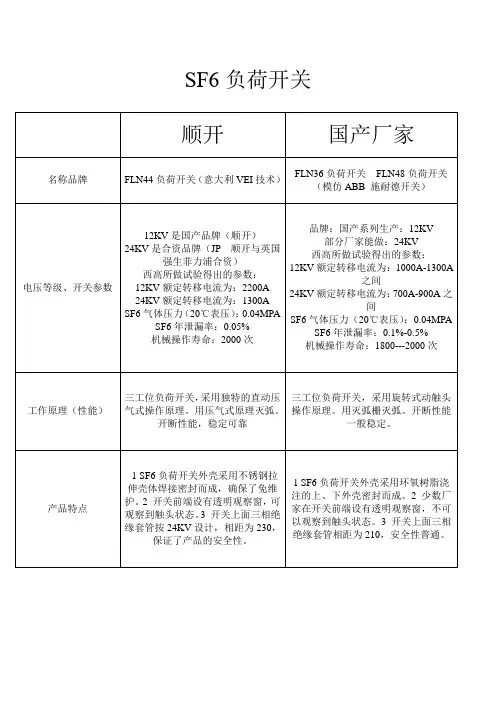

供配电环网柜基本知识文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关的转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）,实现这些功能的配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断.而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机的结合起来,就可满足配电系统各种正常和故障下运行操作保护的要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高的用户,进线必须采用双电源切换柜.七楼所说的“现在也有人将负荷开关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式.为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本的环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或H RC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户的需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的, 但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"的含义的. 这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,"环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.。

一二次融合成套环网柜（SF6,电动，共箱）1.技术特性参数表
2.组件材料配置表
3.使用环境条件表
注：使用条件表中“项目单位要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。

4.密度继电器
5.项目单位可选技术参数表（项目单位填写）
项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。

6.项目单位技术差异表（通用技术规范部分）
项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表”中列出。

（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
7.红苏电气需提供的设备图纸及资料。

HXGN15-12高压开关柜一、概述HXNG15-12型系列高压环网柜适用于三相交流10kV、50Hz的配电系统中，广泛应用于城网农网建设和改造工程、工矿企业、高层建筑和公共设施等，作为环网供电单元和终端设备，起着电能的分配、控制和电气设备的保护作用。

该产品具有成套性强、体积小、重量轻、寿命长，关合开断能力强、安全可靠、操作维护方便等特点。

产品技术性能符合以下标准：DL/T404-91 户内交流高压开关柜订货技术条件GB1985-89 交流高压隔离开关和接地开关GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB16926 –1997 交流高压负荷开关----熔断器组合电器DL/T403-91 10～35kV户内高压真空断路器订货技术条件DL/T402-91 10～35kV户内高压真空断路器订货技术条件GB1984-1989 交流高压断路器DL/T486-92 交流高压隔离开关订货技术条件DL/T593-1996 高压开关设备的共用订货技术条件二、使用环境条件1、海拔高度不超过1000m；2、周围环境温度-25℃~+40℃；3、相对温度：月平均值不大于90%；4、无导电尘埃，腐蚀性气体和水蒸汽的场所；5、无火灾和爆炸危险的场所；6、无剧烈震动，倾斜度小于3°的场所。

三、主要技术参数我公司产品全面满足标书技术要求。

四、柜体结构及其他特点：1．开关柜具有可靠的“五防”功能，柜上安装有带电显示装置；2．开关柜外壳防护等级不低于IP2X；3．每台柜面有接线方案模拟图，可清楚地反映开关柜一次元器件配置；4．开关柜采用优质镀锌钢板拼装而成，并分成母线室、开关室、电缆室和仪表室，各室相对独立，均有泄压通道；5．提供二套专用安装及调试工具；6．开关柜内的所有元器件均符合国家有关标准的要求；7．提供产品的有效型式试验报告及产品鉴定证书；8．开关柜出厂时提供开关柜内所有电气元器件的合格证及试验报告；9．出厂文件包括设备一、次方案图，产品合格证书及安装使用说明书；五、红苏电气柜体生产实况：。

HXGN－12型高压环网柜简介
HXGN－12型高压环网柜，适用于厂矿、住宅小区、高层建筑、学校、公园等三相交流额定电压12kV、额定频率50Hz的配电系统，作为接受和分配电能之用，可用于环网供电和终端供电，亦适用于装入箱式变电站，是城市电网改造和建设所需的新一代高压电器产品。

该产品全面满足IEC298《1kV以上52kV以下交流金属封闭开关设备》、IEC240《高压交流负荷开关-熔断器组合电器》和GB3906《3-35kV交流金属封闭开关设备》及其它标准，并设有可靠的防误操作机械闭锁，防护等级达IP2X。

HXGN－12型高压环网柜结构特点
1、安全性好，一次与二次完全隔离；主母线与负荷开关室用接地金属板隔开；在负荷开关静触头断口间设有接地金属活门；柜体、负荷开关、金属活门之间设有可靠的机械联锁。

2、安装容易，维修方便，体积小，搬运轻巧。

3、操作简单，操作力小；替换容易，可以单独更换。

4、主开关安装方式可正装亦可侧装。

5、主开关（负荷开关）除可配真空负荷开关外，还可配压气式或产气式负荷开关。

HXGN－12型高压环网柜使用环境条件
a、环境温度不高于+40℃，不低于-10℃；
b、相对湿度平均值不大于95[%]，月平均值不大于90％。

饱和蒸汽压日平均不大于2.2×10-3MPa;
c、海拔高度不超过2000m；
d、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

8HXG -12咼压环网柜
一、概述：
HXG M-12ZF (R)箱型固定式金属封闭开关设备(简称环网柜)适用于交流50Hz、10K V的网络中，作为开断负荷电流和短路电流及关合短路电流之用。

本环网柜配用手、电动弹簧机构来操作负荷开关，接地刀和隔离刀配用手动操作机构。

二、正常使用条件
1、环境温度上限+40C 下限-25C
2、海拔高度不超过
1000 米
3、湿度
相对湿度：日平均值不大于95%月平均值不大于90%
水蒸气压：日平均值不大于 2.2*10MPa；月平均值不大于1.8*10 MPa
4、围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、经常性的剧烈振动
三、技术参数
真空开关机械特性
真空环网柜结构图。

环网柜详解建立两级结构的电网，即主环网向二级环网供电，是提高连续供电质量和降低设备运行费用的一种措施。

这种供电方式简称为环网供电，通过二级环网连接MV/LV变压器，实现电能的传输和分配。

环网供电系统的分布比较分散，当发生故障时，停电范围较小，故障定位和检修时间也相对较短，对整个系统的影响较小，从而提高了供电可靠性。

在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，负载容量较小，高压回路通常采用负荷开关控制，并配备高压熔断器进行保护。

环网柜是将高压直接供电到市区，深入负荷中心，形成“高压受电-变压器降压-低压配电”的供电方式。

环网柜通常由三个间隔组成，包括两个环缆进出线间隔和一个变压器间隔。

对于变压器故障时的保护，一般采用断路器和负荷开关+限流熔断器两种方式。

实践证明，负荷开关+限流熔断器组合的保护效果要更好。

负荷开关+限流熔断器能够保护变压器在故障时不发生爆炸，这一点已通过短路试验得到证实。

在环网柜中，常用的负荷开关+限流熔断器的组合能够在短时间内切除故障，保护变压器的安全。

环网柜广泛应用于开闭所、环网箱、环网室、箱变及配电房。

环网室通过PT 加2进4出或6出等多个环网柜组成，DTU站所配电终端实现数据采集和配电控制。

环网室将电能输出到各个公用配电房，专供居民生活用电，属于供电局管理。

负荷开关+限流熔断器组合电器对负荷开关提出了更高的要求。

负荷开关必须能够承受超过额定电流的转移电流和交接电流。

负荷开关具有三个工作位置，即合、分、接地，完成开断、隔离和接地工作。

负荷开关和灭弧系统是分开的，灭弧系统专门用于灭弧，而负荷开关部分专门承载正常的电流，不参与灭弧。

负荷开关可以开断负荷电流和短路电流，根据电寿命次数分为E1、E2、E3级。

符合标准GB/T3804的负荷开关具有有功负载开断、闭环开断、充电开断电流、故障电缆和线路充电开断电流等功能。

紧凑型环网柜是一种集成了所有中压功能单元的中压开关柜系列产品，能够连接、供电和保护在开放式环网或辐射式电网上的一台或多台变压器。
