迅维快修—海信液晶电视易发故障检修解析图本文作者：迅维ID（hcrt）液晶电视的故障问题多数都是潜在积少成多的。
所以出现问题必须要看重，下面迅维快修小编详细介绍海信液晶电视易发故障检修解析图。
一、TLM32V66三无亮蓝灯原因：通电后测主板（RSAG7.820.4293）各路供电均正常，但主芯片无温升，测量N21复位输出端电压持续为2V，正常情况下该引脚应在开机瞬间由3.3V变为0V，更换后故障排除。
二、LED50K310X3D开机一段时间后花屏死机原因：本机采用RSAG7.820.4779主板，常见原因是3.3V供电稳压器N105性能不良。
三、TLM32V66A花屏死机或蓝灯亮不开机原因：本机采用RSAG7.820.4204主板，常见原因是1.2V内核供电三端稳压器N6性能不良。
四、LED46K310NX3D三无蓝灯亮或遥控关机后不开机原因：本机采用RSAG7.820.4782电源板，常见原因是PFC电压取样电阻R826 、R827 、R828漏电，取下清洁后重新焊上即可，故障时测PFC电压低于380V。
五、TLM32H78出现横线干扰后花屏死机原因：本机采用RSAG7.820.4293主板，常见原因是FLASHI芯片N14 （MX25L3205）性能不良。
六、TLM26H78不定时死机，遥控及本机按键失效原因：电源转接板RSAG7.820.1855上的5VM供电滤波电容C883（1000RF/16V）性能变差。
七、LED32K10（主板型号RSAG7.820.4705）不定时死机原因：主芯片MST6M182底部接地焊盘接触不良，用热风枪重新加热至焊锡融化即可。
八、TLM4236P电源指示灯忽亮忽暗，不开机故障原因：电源板（型号RSAG7.820.148列5VS供电滤波电容C851（470t.F/16V）性能变差）。
九、TLM32V88PK不定时不开机，电源指示灯亮原因：电源板（RSAG7.820.1666）上VCC反馈电压产生电路中的滤波电容C811、C812容量减小所致，需用47WF/35V电容更换）。
下面将为大家详细介绍一下关于日常怎么保养维修海信电视机的小技巧。
1. 闪屏
解决方法
（1）使用液晶电视机时,它的屏幕经常出现闪屏的现象,遇到这样问题,很多人选择先关机,然后再开机,其它的功能都正常,比如声音,遥控按钮等。
（2）可能是液晶屏幕背光灯的保护电路断开,闪屏是背光灯的电压异常导致的,因为液晶显示器最重要的部件是显示器,加上保护电路。
（3）先检查背光灯升压板的插座连接是否正常,若有开焊的地方,重新焊接上；再检查插座是否插紧,若插紧了,就没有问题。
2.开机没有反映
（1）将液晶电视机打开后,发现没有反应,但声音,遥控等正常,先检查背光灯电路的供电电压,若供电电压不正常,会导致这种现象。
一般的大屏幕电压为24V,
小屏幕电压为12V,电视机的说明书也有标注。
（2）接着检查背光灯的开关控制信号,查看是否为高平启动,勘测信号波形是否正常,若有问题,进行相对应的检修,具体操作从实际情况出发。
（3）如果不能解决,应该升压板问题,先换一个新的升压板,要是还是不行,那就是多位背光灯故障,检查电路,跟换一个新的背光灯。
（4）使用液晶电视机时,最常见的故障是接触不良,它表现为不显示,也没有声音,需要先检查背光灯和声音系统,然后再逐步判断,进行逐步维修。
（5）开机后,电源灯不亮,很有可能是电源板故障,也有可能是CPU出现故障,先用万能表或者测试笔检测一下,若有问题,参考实际损坏情况,选择适当更换或维修。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、海信电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
导致海信液晶电视没画面的几种因素及解决办法我们很多时候都会原道电视机突然没画面的情况，这到底是因为什么原因呢？而我们又该如何解决呢？今天，我们就带大家了解一下导致海信液晶电视没画面的几种因素以及液晶电视该如何保养。
导致海信液晶电视没画面的因素1、音视频接线插错或音视频插孔损坏。
数位电视机上盒的音视频线应正确连接到电视机的音视频输入插孔，否则电视画面将出现蓝屏或黑屏。
2、接收端信号电平太低或无信号。
在载噪比，误码率正常的情况下，机上盒输入电平在45～75dB范围内，才可正常收看数字电视节目。
3、线插错或未插。
有线电视输出信号需连接到数位电视机上盒的“有线输入”插孔，如用户线插错或未插会时会显示“信号中断或无信号”。
4、不会开或开错视讯讯号。
收看数位电视时，应将电视机调到准确的AV状态。
如果调到Tv或其他Av状态，电视画面将显示雪花或蓝屏。
5、如果在打开电视后，只有一些杂音没有图像，这种情况很可能是高频头、中放出了问题。
按照电视机的工作原理，这种原因导致有声音没图像，显像管是可以显示出机器设置功能表，有音、视频界面的，可以播放外接的音视讯讯号。
6、有正常的电视节目的声音，但是没有画面。
这说明高频、中频和伴音电路是在正常的工作状态，没有什么行输出电路没有短路性的故障。
如果萤幕可以显示电视机设置功能表，那这种问题是很可能因为伴音分离到视放这一段。
7、如果是带有遥控的电视机，由于CPU晶片出现故障，导致亮度失控而失去图像也是有可能的。
海信液晶电视没画面的解决办法1、观察显像管灯丝是否发光。
发光，此时慢慢调节高压包上的栅帘旋扭同时观察萤幕的变化，大致会出现三种情况：A、无变化，说明显像管栅阴极电压异常；检查200v视放供电是否正常。
B、垂直一条亮线，原因是行偏转线圈开路或焊点有虚焊现象。
C、水准一条亮线，原因较多，除了场偏转线圈开路或焊点有虚焊或者场输出块焊点有虚焊外，场振荡、到场输出的信号传输电路都有可能造成故障。
海信液晶电视几大故障解决
一.偏色
1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
2.进入工厂模式,进行白平衡调节,能否调出正常颜色
3.必要时替换MCU或对MCU进行重新烧录
二.花屏
1.测量主板时钟输出是否正常
2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路,电容电阻有无错值)
3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特别注意扁平插座)
4.必要时替换屏
三.无信号
A.通电后出现无输入信号(NO VGA INPUT)
1.检查VGA电缆连接
2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)
3.检查主板各工作点电压(有可能是由于主芯片损坏)
B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)
1.检查电脑输入信号是否超出范围
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
四.画面闪(字抖动)
1.用自动调节或用手动调节"相位"能否调好
2.检查主板各个工作点的电压(有可能是由于主芯片损坏)
3.检查锁相回路电容电阻有无错值
4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)
五.重影
1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起
2.检查主板VGA座有无虚焊,连焊
3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值
4.检查主板各工作点电压(有可能是由于主芯片损坏)。

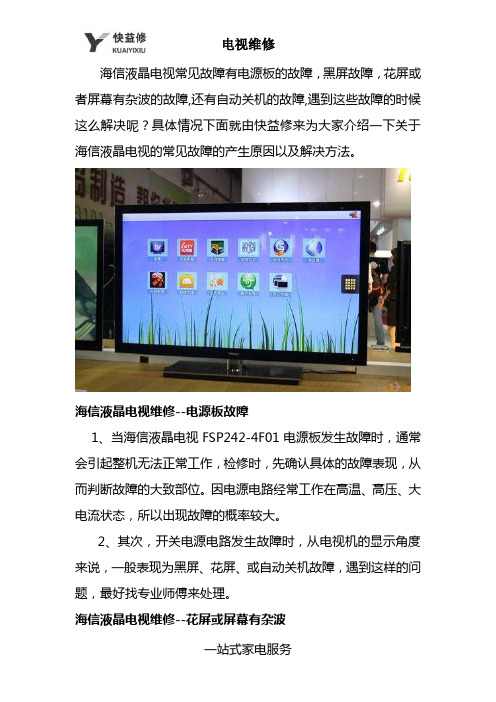

海信液晶电视常见故障有电源板的故障，黑屏故障，花屏或者屏幕有杂波的故障,还有自动关机的故障,遇到这些故障的时候这么解决呢？具体情况下面就由快益修来为大家介绍一下关于海信液晶电视的常见故障的产生原因以及解决方法。
海信液晶电视维修--电源板故障1、当海信液晶电视FSP242-4F01电源板发生故障时，通常会引起整机无法正常工作，检修时，先确认具体的故障表现，从而判断故障的大致部位。
因电源电路经常工作在高温、高压、大电流状态，所以出现故障的概率较大。
2、其次，开关电源电路发生故障时，从电视机的显示角度来说，一般表现为黑屏、花屏、或自动关机故障，遇到这样的问题，最好找专业师傅来处理。
海信液晶电视维修--花屏或屏幕有杂波1、对于电源板引发花屏、或屏幕有杂波等现象，一般是原因二次输出滤波电容器漏电、失效，造成主信号控制和电路板供电不足，供电电压低、电流小、纹波系数大，主信号处理和控制电路板不能够完全地正常工作，输出的信号不正常，最终造成图像还原不正常，引起花屏的现象。
2、液晶显示屏上满屏干扰条纹，开机一段时间后会有所改善，出现这种情况，一般源于电源电路二次输出滤波电容器失效引起的滤波电容器不良会引起供给电压不足，也让主信号处理和控制电路板电压受到影响，最终导致屏幕上出现杂波干扰的现象。
维修花屏、或屏幕有杂波故障时，先对开关电源一次、二次侧的整流滤波电路进行检测。
海信液晶电视维修--黑屏故障1、电源板引发的黑屏故障较常见，主要是电源板不工作造成的，当电视发生黑屏故障时，如果指示灯不亮，故障部位主要在AC220V市电电源输入的抗干扰电路、整流滤波电路、副电源电路中；黑屏时指示灯亮，说明副电源的5V输出电压正常，多为待机控制电路和主电源电路故障。
2、对于黑屏有伴音的故障，一般是背光灯逆变器电路发生故障，少数是主板亮度处理电路故障，这点不要遗漏啦。
海信液晶电视维修--自动关机故障1、开机后自动关机，容易引发的黑屏故障，主要是保护电路启动时，一是电源板保护电路启动；二是主板保护电路启动。
家里的海信电视如果出现了故障，我们应该怎么进行维修呢？下面就教给大家常见的故障维修方法。
一、电视机突然无信号：解决方法：此故障分为二种情况，第一通电后出现无输入信号;第二通电后出现超出显示。
(1)出现无输入信号时，应检查信号电缆连接是否正常;检查主板由行场输入到反相器输出再到主芯片部份电路有无虚焊/短路现象;检查主板各工作点电压是否正常。
(2)出现超出显示时，应检查计算机输入信号是否超出范围;检查主板各个工作点的电压。
二、电视机有声音无图像：原因：首先怀疑是高频头出了问题,这会直接导致这个情况。
还有是色彩制式没有调整对,没有调节到亮度出来,通过遥控器调整色彩制式检查。
解决方法：(1)高频头损坏之后,是没有图像的输入的,所以电视机屏幕上面是没有图像显示,检查高频头的相关参数是否正常,再进行更换。
(2)调整电视机的色彩制式,这也是引起的原因之一,通常这种情况是比较少的。
关掉电视的时候,在关的一瞬间可以看到电视机的光亮,而且是有一点放电的声音,那么可以断定的是电视机的显像管是正常的。
三、电视机画面闪：解决方法：出现此故障时，用自动或手动调节“相位”能否调好;检查主板各个工作点的电压是否正常;检查锁相回路电容、电阻有无变值;检查主板由行场输入到反相器输出再到芯片部分电路有无虚焊、短路现象。
四、电视机磁化磁化原因：电视机受过剧烈振动、电视机内部的消磁电阻损坏、受旁边带磁物体的磁化影响、电视机里面的偏转线圈或色纯磁环移位解决方法：受到剧烈震动之后的电视机,会出现更多的情况,也不能确定是元件的损伤还是人为的因素。
要请专业的维修人员进行修理,如果是画面能够显示,除了有屏幕的光晕现象一切正常,那么就用专业的消磁器就能够解决。
五、电视机整机没有电整机无电原因：这是一个很简单的故障,主要是由电视机的机内电源和机外电源两种情况造成的。
一般是机外电源的故障率会较高一些。
比较容易损坏的是一些机内的小元件。
解决方法：如果是电源部分的原因,检修起来比较简单,通常更换了这些零部件之后,就能够解决到问题。
电视机在使用一定的时间后，可能出现没有声音或图像的问题，就是电视机看视频卡顿，这是什么原因造成的，要是知道没有声音或图像是什么原因，定要尽快修改。
经过一番寻找，发现电视机卡顿，有五个因素，内容如下，不妨先看看吧！
1.电视没有声音或图像
首先你先检查电源线是否接在墙上的插座里，而墙上的插座是否通电；其次检查你有没有按下电源按钮或待机键。
然后看看画面亮度和对比度设置，最后再看看你的音量设置是否正确。
2.电视画面正常但是没有声音
首先检查你的音量，然后看看你的电视或遥控器是否设置成了静音模式。
3.电视没有画面或图像黑白
调整图像设置并且检查彩色制式。
4.电视声音和图像受到干扰
找出影响电视机的电器，并将其远离电视机。
将电视机的电影插头插入别的插座。
5.电视画面模糊或有雪花，图像失真
在我们日常生活中非常普遍，首先需要检查电视的天线方向、位置和连接。
接下来，调整天线方向或再次设定频道或微调频道。
啄木鸟家庭维修，全国直营连锁22家子公司，覆盖200+个城市，拥有1000+个服务网点，数万名优秀的维修工程师。
啄木鸟家庭维修在家修行业内推行维修一口价，并实行维修后整机保修90天政策。
电视维修就找啄木鸟,快速上门服务,切实解决用户问题，杜绝“小病大修”，让用户明明白白消费。
啄木鸟家庭维修平台优势
【极速上门】节假日无休，24小时服务，30分钟极速上门【价格透明】明码标价，无隐形消费，修不好不收费
【质量保障】所有维修项目均可享受3个月至1年保修期【专业师傅】所有师傅均经过专业培训，考试合格后持证上岗【服务全回访】所有服务全回访，服务质量双保险。
海信电视技改和通病维修TC2111H偏色通病TC2111H，要就是没有红色、蓝色或绿色，这都是管座的铜箔断裂，接好就行了。
关于TDF2988换CRT后偏转接法由于此类CRT的动会聚电路比较特殊，在实际接线时不便直观判断，比较麻烦。
替代用彩虹（IRICO）CRT时，从接线端子上可以看到对应的引脚标号，分别为1/4/5/8，用表量一下就可以区分场/行偏转了。
HDP2999D更换解码板后无拉幕第206项，调至66。
然后按OK确定后，交流关机退出。
一次不行，多试几次。
TC3406H不开机新更改方案个别TC3406H机不开机技改后仍不开机，可使用以下办法（试用）：1、将电阻R828改为0.15欧，0.5W。
2、将电阻R829改为15K，2W。
3、将电阻R766改为4.7欧，2W。
UOC冷开机不开机问题，一定要先分清是电源问题，还是CPU供电问题。
方法是观察小灯是否亮，如果小灯不亮，则是电源内部的问题，可按新机型新问题中的技改方案进行更改。
如果小灯亮了，说明电源电路没有问题，可按楼上的方法，对CPU供电电路进行更改。
东芝2IN1芯片的区别8801、8803、8807均为东芝公司的空怕单片机型号，需写入程序，用于海信东芝2IN1的早期机型。
如TC2111A、TC2902HD。
后期，对芯片进行了掩膜，型号进行了更改。
大屏幕的为HISENSE-8829-1、HISENSE-8829-2，区别是8829-2增加了开机拉幕、广告跳跃及精细扫描功能。
小屏幕的为HISHISENSE-8823-1、HISENSE-8823-2，区别是8823-2增加了开机拉幕、广告跳跃功能。
特别注意！部分机型存在使用两种不同型号版本CPU的问题，只能以说明书为准，如TC2111A、TC2118H、TF2918H等。
TF2908U屡坏CPUCPU（5AE5-3E98）按键输入和同步输入紧挨在一起，键盘引线绕CRT半周，极易引入静电，造成同步脚击穿，前期维修时在键盘脚加韩6.5V稳压管，加稳压二极管效果很好。
在南宁地区，家里有海信电视机在使用的吗？电视用久了之后难免会出现故障，下面给大家列举几个海信电视机常见故障及维修方法。
海信40寸液晶电视机黑屏故障维修：1、马虎问题如果电视机的电源指示灯灭，则可能是电视机的电源连接有问题导致突然断电黑屏，比如停电，电源插头松动，电源线老化、断裂等。
如果电视机电源指示灯亮，则可能是用户误按了遥控器的待机键，使电视机进入待机状态，只需要再按一下遥控器的待机键，唤醒电视机即可。
2、电源电路有问题首先测量一下主开关电源电路输出端各组电压是否正常。
如果以上测量正常，那就说明开关电源电路无故障，否则就是开关电源电路问题。
即然以上测量都正常，但上电试机还是不行，这时在测量一下，主板上的所有DC一DC电压变换电路芯片，各输出端引脚对地电压是否正常，如有异常，查芯片异常脚周围元件即可。
3、如果以上方法排查后，电视机仍然黑屏，则可能是硬件故障引起的，比如电源模块故障、开关电路短路或开路、高压板故障、液晶屏或屏线故障、主板芯片或者其他零部件故障等，需要联系电视机的售后服务对电视机进行检修。
海信电视有图像无声音检修方法海信电视机有图像没声音首先要检查下是不是由于自己的一些操作失误造成的。
1、检查有无按到遥控器上的静音键（笔者自己就犯过这样的错误）；2、检查音量是否调到0的位置；3、检查信号源，有线信号可检查遥控器伴音制式是否在D/K制式（深圳用户在I制式）；机顶盒或卫星接收器把声道按键调至左声道，并检查音频线是否连接正确；4、听杂音。
如果杂音声大是伴音中频偏移造成的，可换一个伴音中频或细调一下伴音中频就可以恢复声音。
如果杂音很小那就不是伴音中频故障，检查伴音功放部分，查看功放块或外围原件性能是否变差了。
